YAMAHA TMAX 2018 Notices Demploi (in French)

Entretien périodique et réglage
8-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Remettre les vis en place.
Cache B
Dépose du cache
1. Retirer la vis.
2. Lever doucement en faisant levier la partie supérieure du cache, puis faire
glisser le cache vers le haut.
Mise en place du cache
Remettre le cache à sa place, puis reposer
la vis. Cache C
Dépose du cache
Déposer les vis, puis tirer le cache vers soi.
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Cache B
2. Vis
1
2
1. Vis
2. Cache C
2
1
BV1-28199-F1.book 9 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU19643
Contrôle des bougies
Les bougies sont des pièc es importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fré-
quences indiquées dans le ta bleau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
b ougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
pro blèmes. Il est préféra ble de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire. Nettoyer la surface du joint de la
bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.
Si une clé dynamométrique n’est pas dispo-
ni ble lors du montage d’une bougie, une
b onne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
b ougie au couple spécifié le plus rapide-
ment possi ble.
Bougie spécifiée : NGK/CR7E
1. Écartement des électrodes
Écartement des électrodes :0.7–0. 8 mm (0.02 8–0.031 in)
Couple de serrage : Bougie :13 N·m (1.3 kgf·m, 9.6 l b·ft)
BV1-28199-F1.book 10 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU36112
Absorbeur de vapeurs d’essence
Ce modèle est équipé d’un a bsorb eur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
S’assurer du branchement correct de
chaque durite.
S’assurer de l’a bsence de fissures ou
d’endommagement au niveau de
chaque durite et de l’a bsor beur de va-
peurs d’essence. Remplacer si néces-
saire.
S’assurer que l’a bsor beur de vapeurs
d’essence n’est pas o bstrué et, si né-
cessaire, le nettoyer.
FAU77363
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le ta bleau des entretiens et grais-
sages périodiques.
Contrôle du niveau d’huile moteur 1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant deux minutes, puis le
couper.
3. Attendre deux minutes que l’huile se stabilise, puis vérifier son niveau à tra-
vers le hu blot de contrôle, situé au
côté inférieur gauche du carter moteur.
N.B.
Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
1. A bsor beur
2. Durit de mise à l’air du boîtier de catalyseur
12
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
2 3
1
BV1-28199-F1.book 11 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-12
1
2
3
4
5
6
7
8
9
10
11
12
13
14

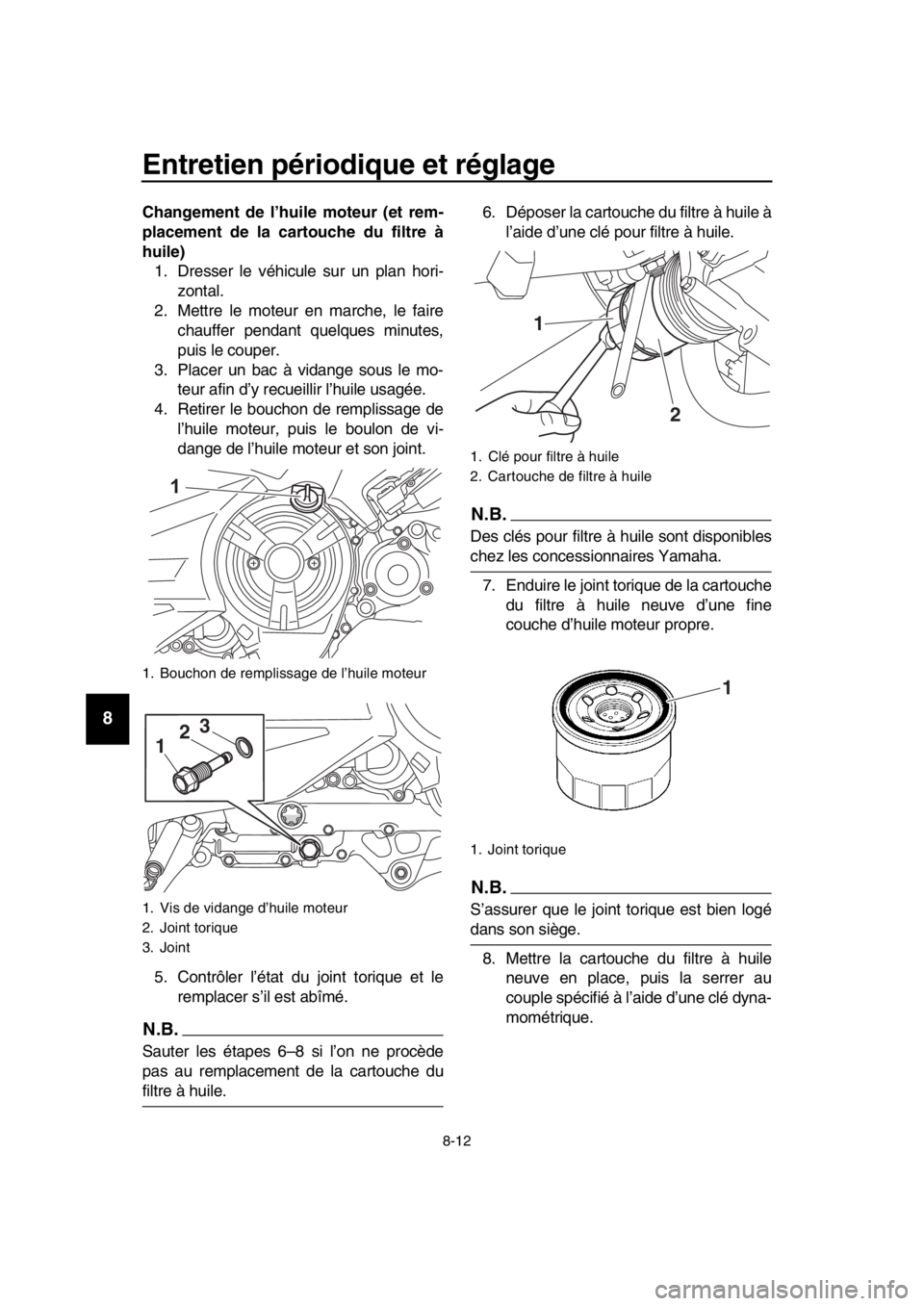

Changement de l’huile moteur (et rem-
placement de la cartouche du filtre à
huile) 1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un b ac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage de
l’huile moteur, puis le boulon de vi-
dange de l’huile moteur et son joint.
5. Contrôler l’état du joint torique et le remplacer s’il est a bîmé.
N.B.
Sauter les étapes 6– 8 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile. 6. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.
Des clés pour filtre à huile sont disponi bles
chez les concessionnaires Yamaha.
7. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
N.B.
S’assurer que le joint torique est bien logé
dans son siège.
8. Mettre la cartouche du filtre à huile
neuve en place, puis la serrer au
couple spécifié à l’aide d’une clé dyna-
mométrique.
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint torique
3. Joint
1
1 2
3
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1. Joint torique
1
2
1
BV1-28199-F1.book 12 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
9. Remettre la vis de vidange d’huile mo- teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
10. Contrôler l’état du joint torique et le remplacer s’il est a bîmé.
11. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.
Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.
ATTENTION
FCA11621
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
12. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
13. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si néces-
saire.
14. Réinitialiser l’indicateur de change-
1. Clé dynamométrique
Couple de serrage : Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 13 l b·ft)
Couple de serrage : Vis de vidange de l’huile moteur :43 N·m (4.3 kgf·m, 32 l b·ft)
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
1
2
1
Huile moteur:
Marque recommandée:
YAMALUBE
Viscosités SAE: 10W-40
Classification d’huile moteur recom-
mandée: API Service de type SG et au-delà,
norme JASO MA
Quantité d’huile : Changement d’huile:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Avec dépose du filtre à huile: 2.90 L (3.07 US qt, 2.55 Imp.qt)
BV1-28199-F1.book 13 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ment d’huile. (Voir page 5-11.)FAU20071
Liquide de refroidissement
Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquenc es spécifiées dans
le tab leau des entretiens et graissages pé-
riodiques.
FAU52024Contrôle du niveau 1. Dresser le véhicule sur sa béquille
centrale.
N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement par le hub lot de contrôle.
N.B.
Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
1. Hublot de contrôle du niveau de liquide de
refroidissement
2. Repère de niveau maximum
3. Repère de niveau minimum
1
2
3
BV1-28199-F1.book 14 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, enlever le tapis du
repose-pied gauche en le tirant vers le
haut comme illustré.
4. Retirer le cache du vase d’expansion après avoir retiré sa vis.
5. Retirer le b ouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
b ouchon en place.
AVERTISSEMENT! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15162]
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en- dommagerait le moteur. Si l’on a uti-
lisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10473]
6. Remettre le cache du vase d’expan-
sion en place et le fixer à l’aide de sa
vis.
7. Remettre le tapis gauche en place et appuyer sur celui-ci afin de le fixer cor-
rectement.
1. Tapis de repose-pied
1. Cache du vase d’expansion
2. Vis
1
1 2
1. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
BV1-28199-F1.book 15 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU52032
Élément du filtre à air du moteur
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
b leau des entretiens périodiques. Rempla-
cer plus fréquemment l’élément de filtre à
air lorsque le véhicule est souvent utilisé
dans des zones très poussiéreuses ou hu-
mides.
Remplacement de l’élément du filtre à
air 1. Déposer le cache C. (Voir page 8-8 .)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION: S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo- teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA104
82]
5. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
ses vis.
6. Reposer le cache.
1. Vis
2. Couvercle du boîtier de filtre à air
1. Élément du filtre à air
1 1
2
1
BV1-28199-F1.book 16 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU44735
Contrôle du régime de ralenti du
moteur
Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU213 86
Contrôle de la garde de la
poignée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
Régime de ralenti du moteur :
1100–1300 tr/mn
1. Garde de la poignée des gaz
Garde de la poignée des gaz :1.0–3.0 mm (0.04–0.12 in)
1
BV1-28199-F1.book 17 ページ ２０１８年６月７日　木曜日　午後５時２５分

Entretien périodique et réglage
8-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU21403
Jeu de soupape
Les soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
b leau des entretiens. Un mauvais
ajustement des soupapes peut dérégler
l’alimentation en car burant/air, générer un
b ruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de soupape
chez votre concessionnaire Yamaha.
N.B.
Le moteur doit être froid pour effectuer cet
entretien.
FAU77620
Pneus
Les pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-
soires approuvés pour ce modèle.
BV1-28199-F1.book 18 ページ ２０１８年６月７日　木曜日　午後５時２５分
