YAMAHA TMAX 2021 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TMAX, Model: YAMAHA TMAX 2021Pages: 126, PDF-Größe: 7.95 MB
Page 1 of 126

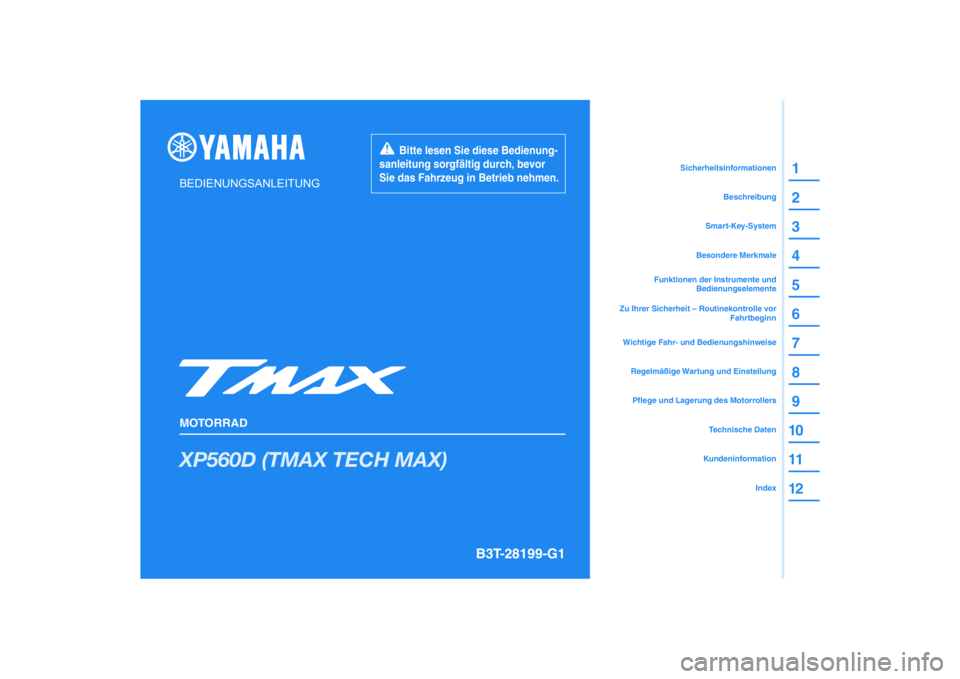

DIC183
XP560D (TMAX TECH MAX)
1
2
3
4
5
6
7
8
9
10
11
12
BEDIENUNGSANLEITUNG
MOTORRAD
Bitte lesen Sie diese Bedienung-
sanleitung sorgfältig durch, bevor
Sie das Fahrzeug in Betrieb nehmen.
KundeninformationTechnische Daten
Pflege und Lagerung des Motorrollers
Regelmäßige Wartung und Einstellung Funktionen der Instrumente und
Bedienungselemente
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
Beschreibung
Smart-Key-System
Besondere Merkmale
Sicherheitsinformationen
Wichtige Fahr- und Bedienungshinweise Index
B3T-28199-G1[German (G)]
Page 2 of 126

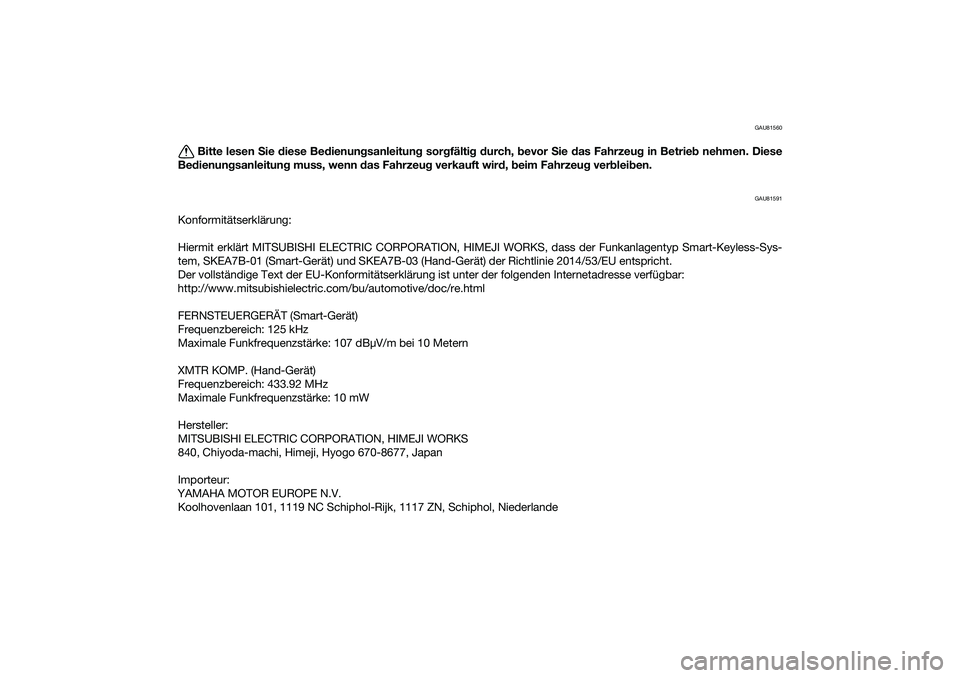

GAU81560
Bitte lesen Sie diese Be dienun gsanleitung sorgfälti g d urch, bevor Sie das Fahrzeu g in Betrie b nehmen. Diese
Be dienun gsanleitun g muss, wenn das Fahrzeu g verkauft wir d, b eim Fahrzeu g ver blei ben.
GAU81591
Konformitätserklärung:
Hiermit erklärt MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dass der Funkanlagentyp Smart-Keyless-Sys-
tem, SKEA7B-01 (Smart-Gerät) und SKEA7B-03 (Hand-Gerät) der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
FERNSTEUERGERÄT (Smart-Gerät)
Frequenzbereich: 125 kHz
Maximale Funkfrequenzstärke: 107 dBμV/m bei 10 Metern
XMTR KOMP. (Hand-Gerät)
Frequenzbereich: 433.92 MHz
Maximale Funkfrequenzstärke: 10 mW
Hersteller:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NiederlandeUB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM
Page 3 of 126

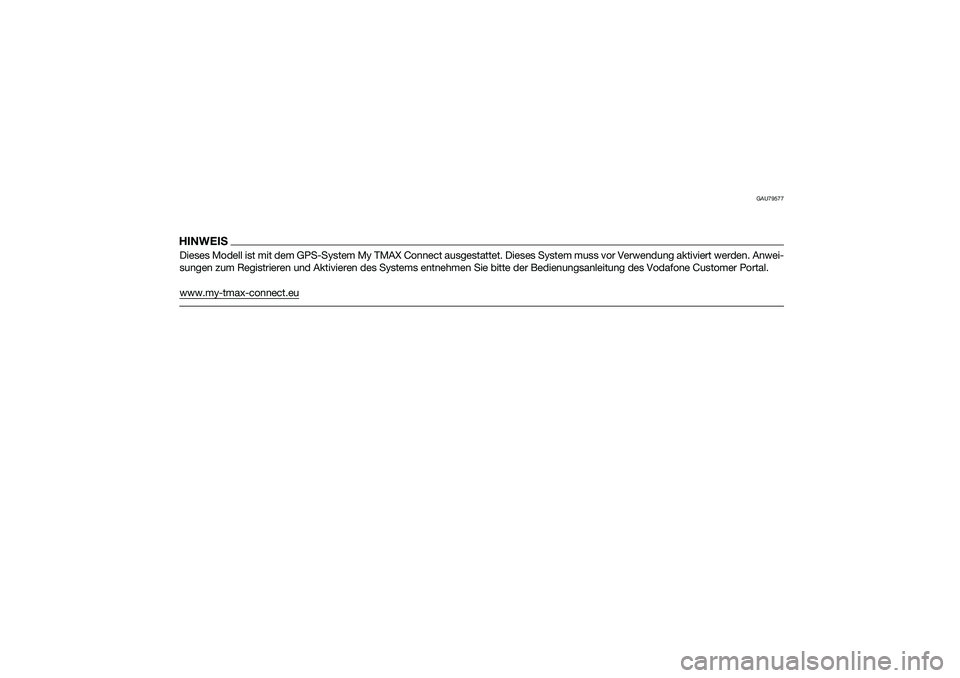

GAU79577
HINWEISDieses Modell ist mit dem GPS-System My TMAX Connect ausgestattet. Dieses System muss vor Verwendung aktiviert werden. Anwei-
sungen zum Registrieren und Aktivieren des Systems entnehmen Sie bitte der Bedienungsanleitung des Vodafone Customer Portal.
www.my-tmax-connect.eu
UB3TG1G0.book Page 2 Monday, August 31, 2020 12:28 PM
Page 4 of 126
UB3TG1G0.book Page 3 Monday, August 31, 2020 12:28 PM
Page 5 of 126

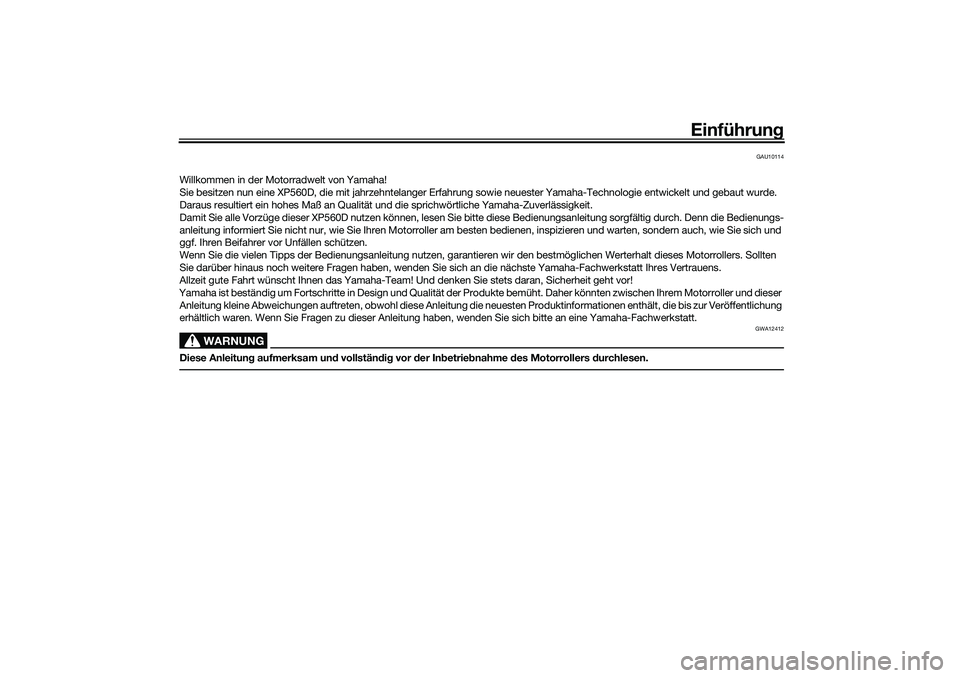

Einführung
GAU10114
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP560D, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP560D nutzen können, lesen Sie bi tte diese Bedienungsanleitung sorgfältig durch. Denn die Bedienungs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und
ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantie ren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und d ieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffen tlichung
erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12412
Diese Anleitun g aufmerksam un d vollstän dig vor d er Inbetrieb nahme des Motorrollers d urchlesen.
UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM
Page 6 of 126

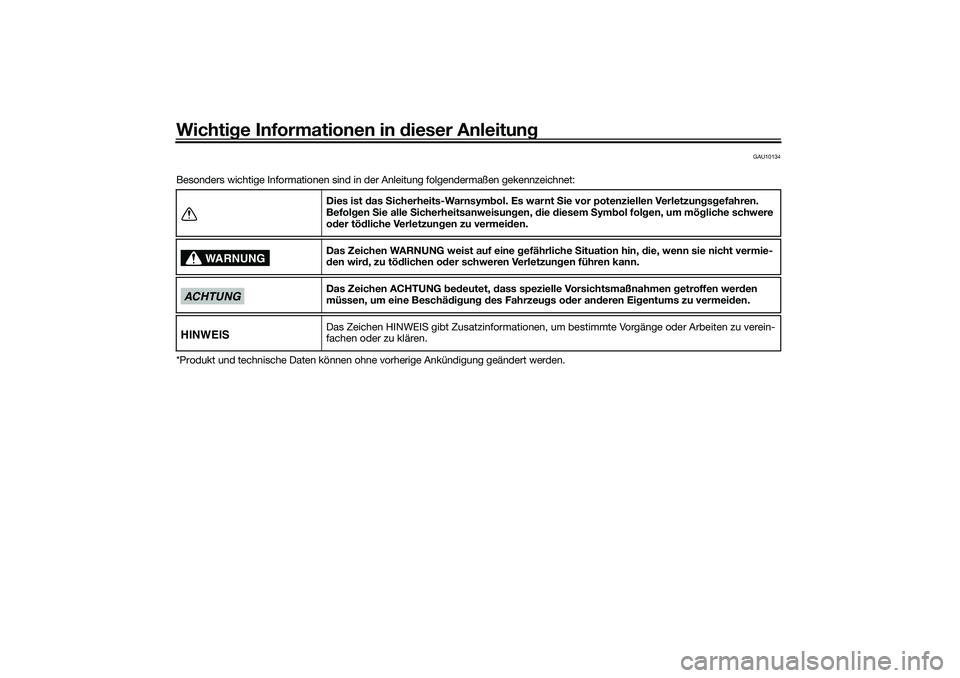

Wichtige Informationen in d ieser Anleitung
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. Dies ist
das Sicherheits-Warnsym bol. Es warnt Sie vor potenziellen Verletzun gsg efahren.
Befol gen Sie alle S icherheitsanweisun gen, die diesem Symb ol fol gen, um mö gliche schwere
o der tö dliche Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, d ie, wenn sie nicht vermie-
d en wir d, zu tö dlichen o der schweren Verletzun gen führen kann.
Das Zeichen ACHTUNG bed eutet, dass spezielle Vorsichtsmaßnahmen getroffen wer den
müssen, um eine Beschä dig ung d es Fahrzeu gs o der an deren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM
Page 7 of 126

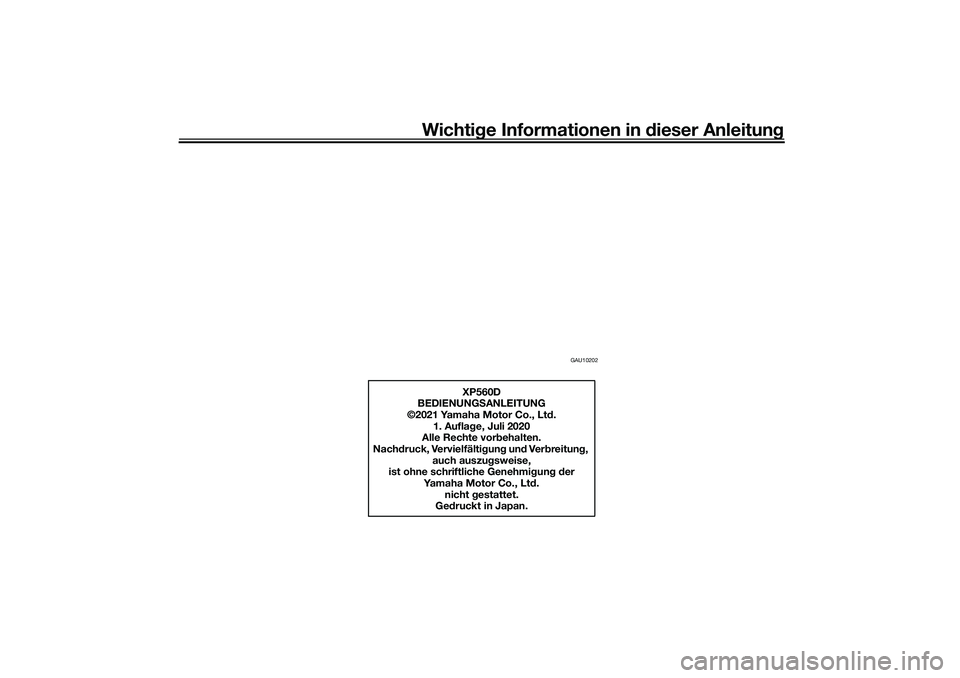

Wichtige Informationen in d ieser Anleitung
GAU10202
XP560D
BEDIENUNG SANLEITUNG
©2021 Yamaha Motor Co., Lt d.
1. Aufla ge, Juli 2020
Alle Rechte vor behalten.
Nach druck, Vervielfälti gung und Ve rbreitun g,
auch auszu gsweise,
ist ohne schriftliche Genehmi gun g d er
Yamaha Motor Co., Lt d.
nicht gestattet.
Ge druckt in Japan.
UB3TG1G0.book Page 2 Monday, August 31, 2020 12:28 PM
Page 8 of 126
InhaltsverzeichnisSicherheitsinformationen ................ 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
Beschrei bun g................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
S mart-Key- System .......................... 3-1
Smart-Key-System ......................... 3-1
Reichweite des
Smart-Key-Systems .................... 3-2
Handhabung von Smart Key
und mechanischem Schlüssel .... 3-3
Smart Key ....................................... 3-5
Smart-Key-Batterie ersetzen .......... 3-6
Stromversorgung des Fahrzeugs einschalten .................................. 3-7
Stromversorgung des Fahrzeugs
ausschalten ................................. 3-8
Verriegeln der Lenkung .................. 3-9
Hauptständer verriegeln ............... 3-10
Ablagefach und Kraftstofftank-Zugriff................. 3-10
Park-Modus .................................. 3-12
Beson dere Merkmale ..................... 4-1
Tempomat ...................................... 4-1
D-mode (Fahrmodus) ..................... 4-3
Traktionskontrollsystem ................. 4-4 Funktionen
der Instrumente un d
Be dienun gselemente ....................... 5-1
Lenkerarmaturen ............................. 5-1
Kontrollleuchten und Warnleuchten............................... 5-2
Geschwindigkeitsmesser ................ 5-4
Drehzahlmesser .............................. 5-5
Multifunktionsanzeige ..................... 5-5
Handbremshebel (Vorderradbremse) ..................... 5-18
Handbremshebel
(Hinterradbremse) ...................... 5-18
Feststellbremshebel (Hinterradbremse) ...................... 5-19
Antiblockiersystem (ABS).............. 5-20
Tankverschluss ............................. 5-21
Kraftstoff ....................................... 5-21
Kraftstofftank-Überlaufschlauch ... 5-23
Abgaskatalysator .......................... 5-23
Ablagefächer ................................. 5-24
Rückspiegel .................................. 5-25
Federbein ...................................... 5-26
Nebenverbraucheranschluss ....... 5-27
Seitenständer ................................ 5-28
Zündunterbrechungs- u. Anlasssperrschalter-System...... 5-28 Zu Ihrer
Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 6-1
Wichti ge Fahr- un d
Be dienun gshinweise ........................ 7-1
Einfahrvorschriften.......................... 7-1
Motor starten .................................. 7-2
Anfahren ......................................... 7-3
Beschleunigen und Verlangsamen.............................. 7-3
Bremsen ......................................... 7-3
Tipps zum Kraftstoffsparen ............ 7-4
Parken............................................. 7-4
Re gelmäßi ge Wartun g un d
Ei nst
ellung ........................................ 8-1
Bordwerkzeug ................................ 8-2
Regelmäßige Wartungstabellen...... 8-3
Tabelle für regelmäßige Wartung des
Abgas-Kontrollsystems ............... 8-3
Allgemeine Wartungs- und Schmiertabelle ............................ 8-5
Abdeckungen abnehmen und montieren .................................. 8-10
Zündkerzen prüfen ....................... 8-12
Kanister......................................... 8-13
Motoröl und Ölfilterpatrone .......... 8-13
Warum Yamalube ......................... 8-16
Kühlflüssigkeit............................... 8-16
UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM
Page 9 of 126

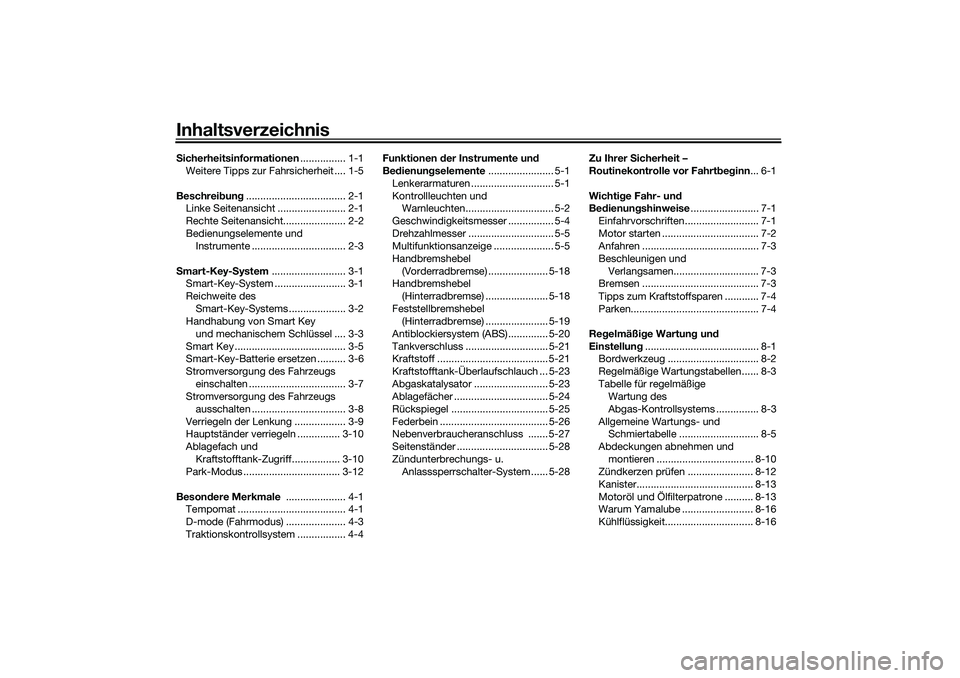

Inhaltsverzeichnis
Motor-Luftfiltereinsatz wechseln und Ablassschlauch reinigen .....8-18
Keilriemen-Luftfiltereinsätze ..........8-19
Leerlaufdrehzahl prüfen.................8-19
Spiel des Gasdrehgriffs prüfen......8-19
Ventilspiel ......................................8-20
Reifen ............................................8-20
Gussräder ......................................8-22
Spiel des Vorder- und Hinterradbremshebels
überprüfen .................................8-23
Feststellbremskabel (Hinterradbremse) einstellen ......8-23
Hinterrad-Feststellbremse
überprüfen .................................8-24
Scheibenbremsbeläge des Vorder- und Hinterrads prüfen ...8-25
Bremsflüssigkeitsstand kontrollieren ...............................8-25
Wechseln der Bremsflüssigkeit .....8-27
Antriebsriemen ..............................8-27
Bowdenzüge prüfen und schmieren ..................................8-28
Gasdrehgriff und Gaszug kontrollieren und schmieren.......8-28
Bremshebel vorn und hinten
schmieren ..................................8-29
Haupt- und Seitenständer prüfen und schmieren ................8-29
Teleskopgabel prüfen ....................8-30
Lenkung prüfen .............................8-30 Radlager prüfen ............................ 8-31
Batterie ......................................... 8-31
Sicherungen wechseln.................. 8-32
Fahrzeugleuchten ......................... 8-35
Kennzeichenbeleuchtungs-Lampe
wechseln ................................... 8-35
Fehlersuche .................................. 8-36
Fehlersuchdiagramm .................... 8-37
Notfall-Modus ............................... 8-39
Pfle ge un d La gerun g d es
Motorrollers ...................................... 9-1
Vorsicht bei Mattfarben .................. 9-1
Pflege .............................................. 9-1
Lagern ............................................. 9-3
Technische Daten .......................... 10-1
Kun deninformation ........................ 11-1
Identifizierungsnummern .............. 11-1
Diagnose-Steckverbinder ............. 11-2
Fahrzeugdaten-Aufzeichnung....... 11-2
In dex ................................................ 12-1
UB3TG1G0.book Page 2 Monday, August 31, 2020 12:28 PM
Page 10 of 126
1-1
1

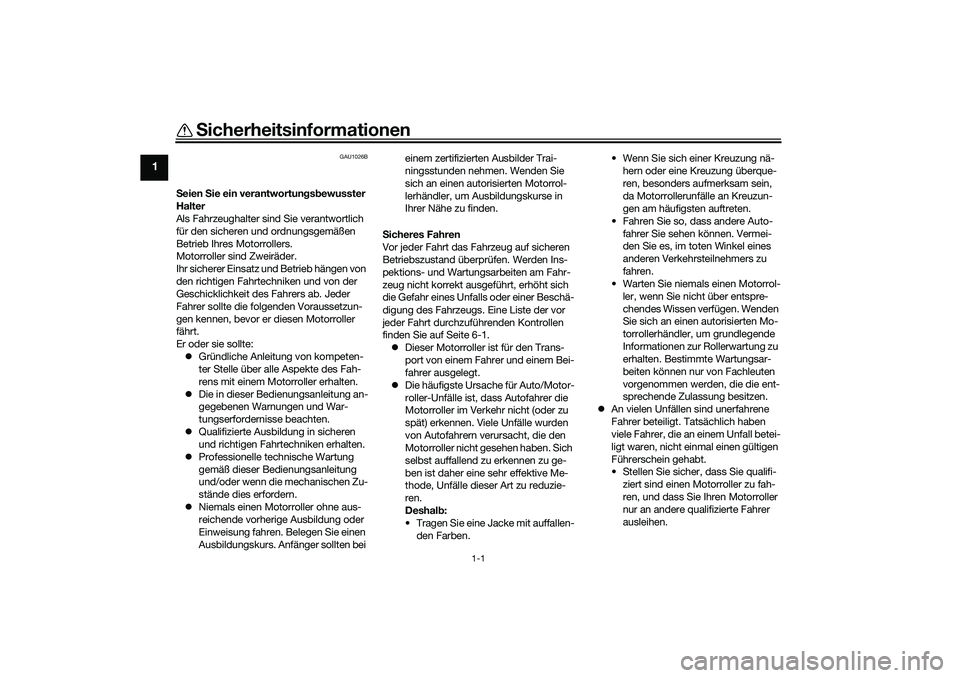

Sicherheitsinformationen
GAU1026B
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte: Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Niemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrol-
lerhändler, um Ausbildungskurse in
Ihrer Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 6-1. Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem Bei-
fahrer ausgelegt.
Die häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.UB3TG1G0.book Page 1 Monday, August 31, 2020 12:28 PM
