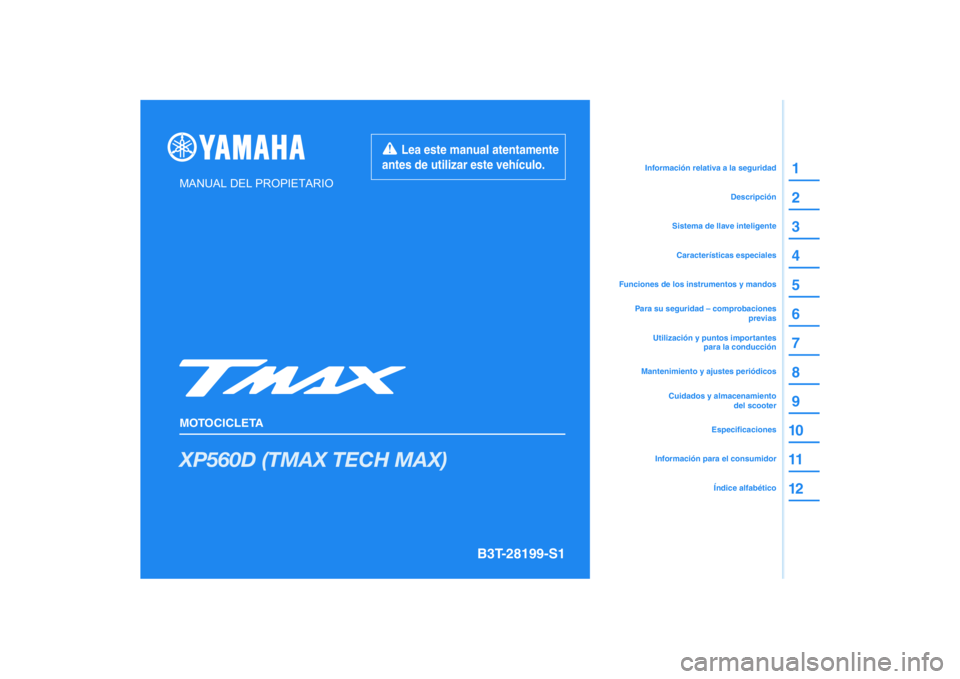

YAMAHA TMAX 2021 Manuale de Empleo (in Spanish)

DIC183
XP560D (TMAX TECH MAX)
1
2
3
4
5
6
7
8
9
10
11
12
MANUAL DEL PROPIETARIO
MOTOCICLETA
Lea este manual atentamente
antes de utilizar este vehículo.
Información para el consumidorEspecificaciones
Utilización y puntos importantes
para la conducción
Para su seguridad – comprobaciones
previas
Cuidados y almacenamiento del scooter
Características especiales
Funciones de los instrumentos y mandos Descripción
Sistema de llave inteligente
Información relativa a la seguridad
Mantenimiento y ajustes periódicos Índice alfabético
B3T-28199-S1[Spanish (S)]

SAU81560

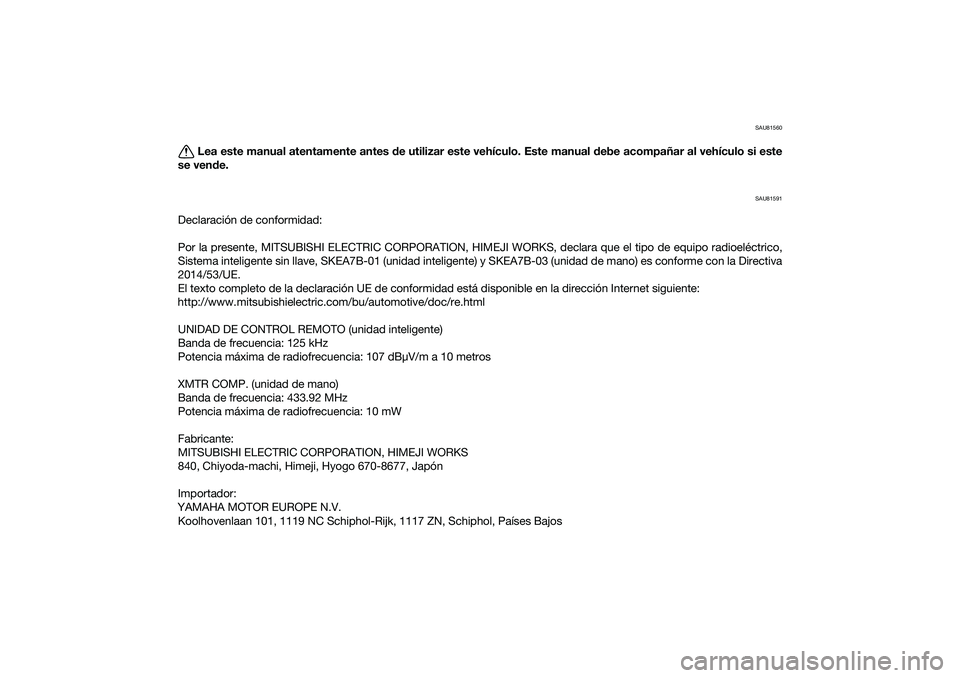

Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este
se ven de.
SAU81591
Declaración de conformidad:
Por la presente, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, declara que el tipo de equipo radioeléctrico,
Sistema inteligente sin llave, SKEA7B-01 (unidad inteligente) y SKEA7B-03 (unidad de mano) es conforme con la Directiva
2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
UNIDAD DE CONTROL REMOTO (unidad inteligente)
Banda de frecuencia: 125 kHz
Potencia máxima de radiofrecuencia: 107 dBμV/m a 10 metros
XMTR COMP. (unidad de mano)
Banda de frecuencia: 433.92 MHz
Potencia máxima de radiofrecuencia: 10 mW
Fabricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japón
Importador:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Países BajosUB3TS1S0.book Page 1 Monday, August 31, 2020 2:18 PM

SAU79577

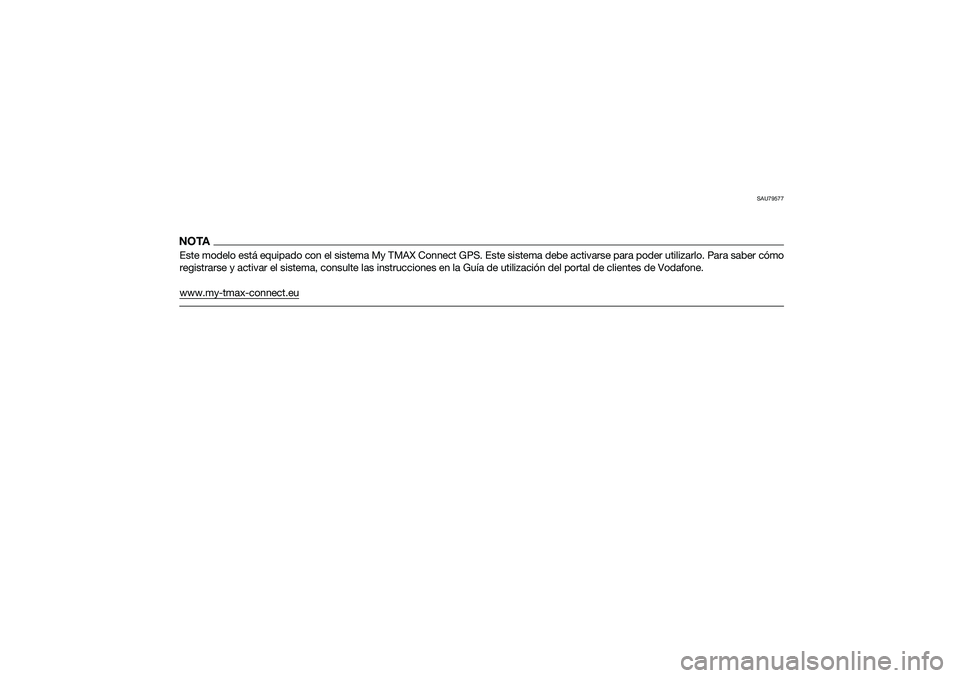

NOTAEste modelo está equipado con el sistema My TMAX Connect GPS. Este sistema debe activarse para poder utilizarlo. Para saber cómo
registrarse y activar el sistema, consulte las instrucciones en la Guía de utilización del portal de clientes de Vodafone.
www.my-tmax-connect.eu
UB3TS1S0.book Page 2 Monday, August 31, 2020 2:18 PM

UB3TS1S0.book Page 3 Monday, August 31, 2020 2:18 PM

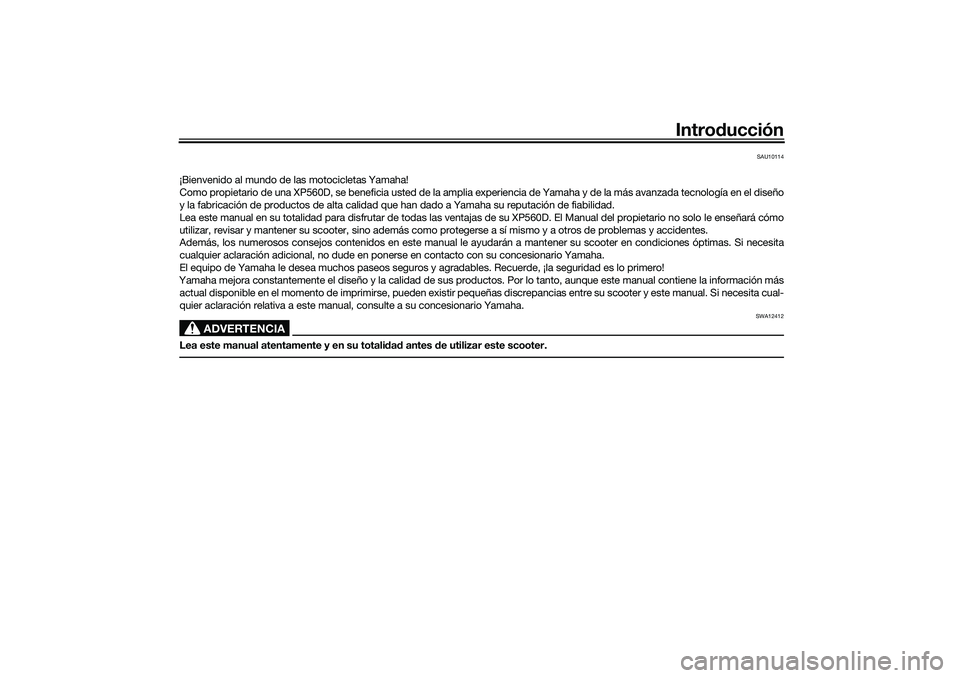

Introducción
SAU10114
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XP560D, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el dis eño
y la fabricación de productos de alta calidad qu e han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las vent ajas de su XP560D. El Manual del propietario no solo le enseñar á cómo
utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en condiciones óptimas. Si necesita
cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus prod uctos. Por lo tanto, aunque este manual contiene la información más
actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si necesit a cual-
quier aclaración relativa a este manual , consulte a su concesionario Yamaha.
ADVERTENCIA
SWA12412
Lea este manual atentamente y en su totali dad antes d e utilizar este scooter.
UB3TS1S0.book Page 1 Monday, August 31, 2020 2:18 PM

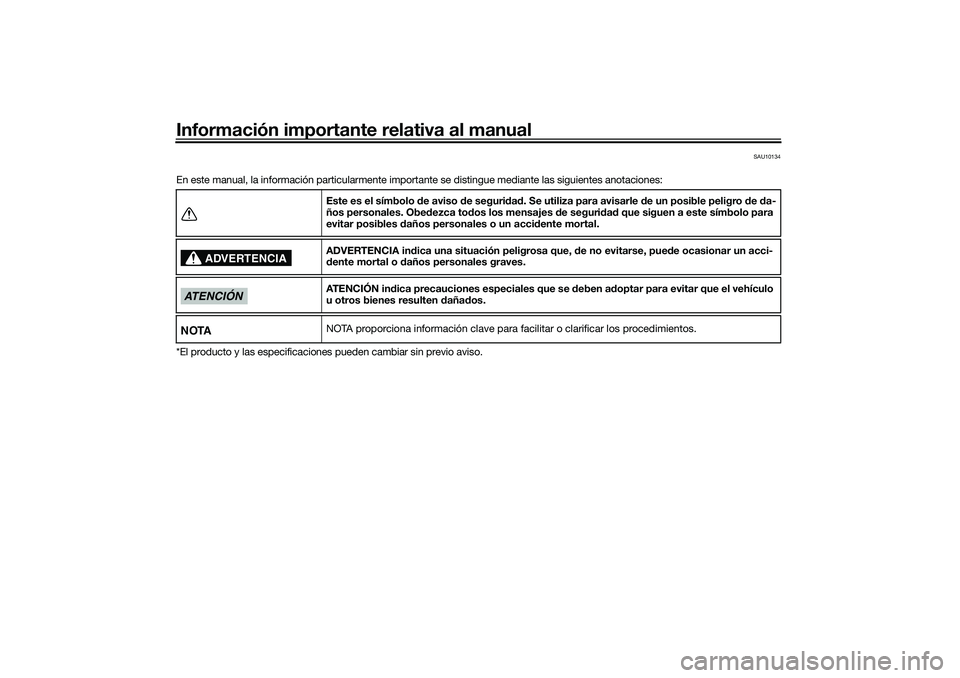

Información importante relativa al manual
SAU10134
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
*El producto y las especificaciones pueden cambiar sin previo aviso. Este es el símbolo
de aviso de seguri dad . Se utiliza para avisarle de un posible peligro d e da-
ños personales. Obed ezca todos los mensajes de seguri dad que siguen a este símbolo para
evitar posibles d años personales o un acci dente mortal.
ADVERTENCIA ind ica una situación peligrosa que, d e no evitarse, puede ocasionar un acci-
d ente mortal o daños personales graves.
AT E N C I Ó N i n dica precauciones especiales que se deben ad optar para evitar que el vehículo
u otros bienes resulten dañad os.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
UB3TS1S0.book Page 1 Monday, August 31, 2020 2:18 PM

Información importante relativa al manual
SAU10202
XP560D
MANUAL DEL PROPIETARIO
©2021 Yamaha Motor Co., Lt d.
1ª e dición, julio 2020
To dos los d erechos reserva dos.
To da repro ducción o uso no autoriza do
sin el consentimiento escrito de
Yamaha Motor Co., Lt d.
que dan expresamente prohibi dos.
Impreso en Japón.
UB3TS1S0.book Page 2 Monday, August 31, 2020 2:18 PM

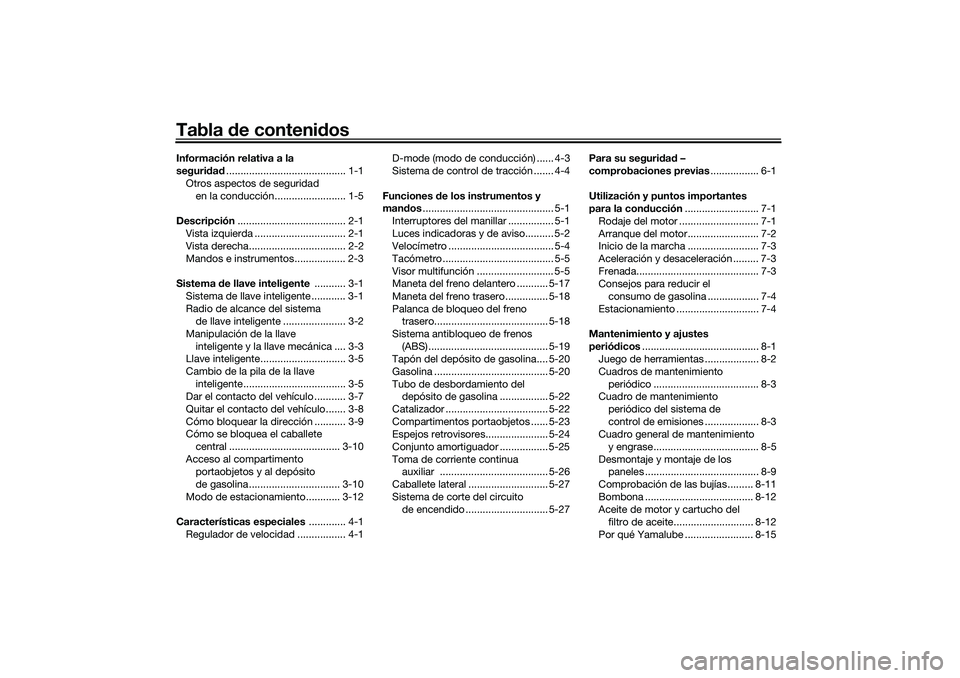

Tabla de contenid osInformación relativa a la
seguridad .......................................... 1-1
Otros aspectos de seguridad en la conducción......................... 1-5
Descripción ...................................... 2-1
Vista izquierda ................................ 2-1
Vista derecha.................................. 2-2
Mandos e instrumentos.................. 2-3
Sistema de llave inteligente ........... 3-1
Sistema de llave inteligente ............ 3-1
Radio de alcance del sistema de llave inteligente ...................... 3-2
Manipulación de la llave inteligente y la llave mecánica .... 3-3
Llave inteligente.............................. 3-5
Cambio de la pila de la llave
inteligente.................................... 3-5
Dar el contacto del vehículo ........... 3-7
Quitar el contacto del vehículo....... 3-8
Cómo bloquear la dirección ........... 3-9
Cómo se bloquea el caballete
central ....................................... 3-10
Acceso al compartimento portaobjetos y al depósito
de gasolina ................................ 3-10
Modo de estacionamiento............ 3-12
Características especiales ............. 4-1
Regulador de velocidad ................. 4-1 D-mode (modo de conducción) ...... 4-3
Sistema de control de tracción ....... 4-4
Funciones d e los instrumentos y
man dos .............................................. 5-1
Interruptores del manillar ................ 5-1
Luces indicadoras y de aviso.......... 5-2
Velocímetro ..................................... 5-4
Tacómetro ....................................... 5-5
Visor multifunción ........................... 5-5
Maneta del freno delantero ........... 5-17
Maneta del freno trasero............... 5-18
Palanca de bloqueo del freno trasero........................................ 5-18
Sistema antibloqueo de frenos (ABS) .......................................... 5-19
Tapón del depósito de gasolina.... 5-20
Gasolina ........................................ 5-20
Tubo de desbordamiento del depósito de gasolina ................. 5-22
Catalizador .................................... 5-22
Compartimentos portaobjetos ...... 5-23
Espejos retrovisores...................... 5-24
Conjunto amortiguador ................. 5-25
Toma de corriente continua auxiliar ...................................... 5-26
Caballete lateral ............................ 5-27
Sistema de corte del circuito de encendido ............................. 5-27 Para su seguri
dad –
comprobaciones previas ................. 6-1
Utilización y puntos importantes
para la con ducción .......................... 7-1
Rodaje del motor ............................ 7-1
Arranque del motor......................... 7-2
Inicio de la marcha ......................... 7-3
Aceleración y desaceleración ......... 7-3
Frenada........................................... 7-3
Consejos para reducir el consumo de gasolina .................. 7-4
Estacionamiento ............................. 7-4
Mantenimiento y ajustes
perió dicos ......................................... 8-1
Juego de herramientas ................... 8-2
Cuadros de mantenimiento
periódico ..................................... 8-3
Cuadro de mantenimiento
periódico del sistema de
control de emisiones ................... 8-3
Cuadro general de mantenimiento
y engrase..................................... 8-5
Desmontaje y montaje de los paneles ........................................ 8-9
Comprobación de las bujías......... 8-11
Bombona ...................................... 8-12
Aceite de motor y cartucho del filtro de aceite............................ 8-12
Por qué Yamalube ........................ 8-15UB3TS1S0.book Page 1 Monday, August 31, 2020 2:18 PM

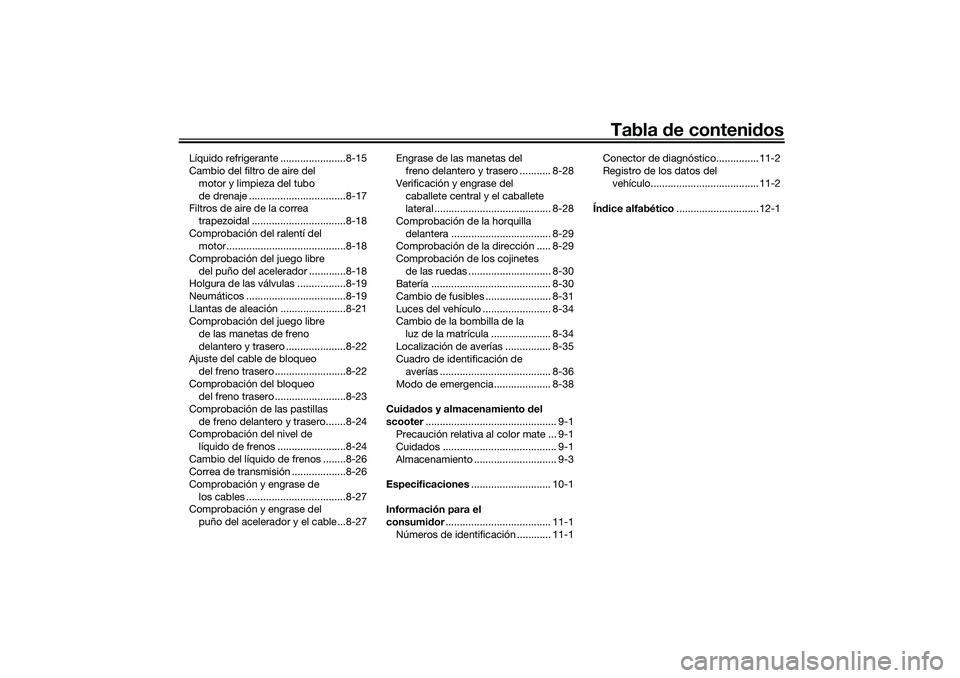

Tabla de contenid os
Líquido refrigerante .......................8-15
Cambio del filtro de aire del
motor y limpieza del tubo
de drenaje ..................................8-17
Filtros de aire de la correa
trapezoidal .................................8-18
Comprobación del ralentí del motor..........................................8-18
Comprobación del juego libre del puño del acelerador .............8-18
Holgura de las válvulas .................8-19
Neumáticos ...................................8-19
Llantas de aleación .......................8-21
Comprobación del juego libre
de las manetas de freno
delantero y trasero .....................8-22
Ajuste del cable de bloqueo
del freno trasero .........................8-22
Comprobación del bloqueo del freno trasero .........................8-23
Comprobación de las pastillas de freno delantero y trasero.......8-24
Comprobación del nivel de
líquido de frenos ........................8-24
Cambio del líquido de frenos ........8-26
Correa de transmisión ...................8-26
Comprobación y engrase de los cables ...................................8-27
Comprobación y engrase del
puño del acelerador y el cable ...8-27 Engrase de las manetas del
freno delantero y trasero ........... 8-28
Verificación y engrase del caballete central y el caballete
lateral ......................................... 8-28
Comprobación de la horquilla delantera ................................... 8-29
Comprobación de la dirección ..... 8-29
Comprobación de los cojinetes
de las ruedas ............................. 8-30
Batería .......................................... 8-30
Cambio de fusibles ....................... 8-31
Luces del vehículo ........................ 8-34
Cambio de la bombilla de la
luz de la matrícula ..................... 8-34
Localización de averías ................ 8-35
Cuadro de identificación de averías ....................................... 8-36
Modo de emergencia.................... 8-38
Cui dad os y almacenamiento del
scooter .............................................. 9-1
Precaución relativa al color mate ... 9-1
Cuidados ........................................ 9-1
Almacenamiento ............................. 9-3
Especificaciones ............................ 10-1
Información para el
consumi dor ..................................... 11-1
Números de identificación ............ 11-1 Conector de diagnóstico............... 11-2
Registro de los datos del
vehículo...................................... 11-2
Ín dice alfabético ............................. 12-1
UB3TS1S0.book Page 2 Monday, August 31, 2020 2:18 PM

1-1
1

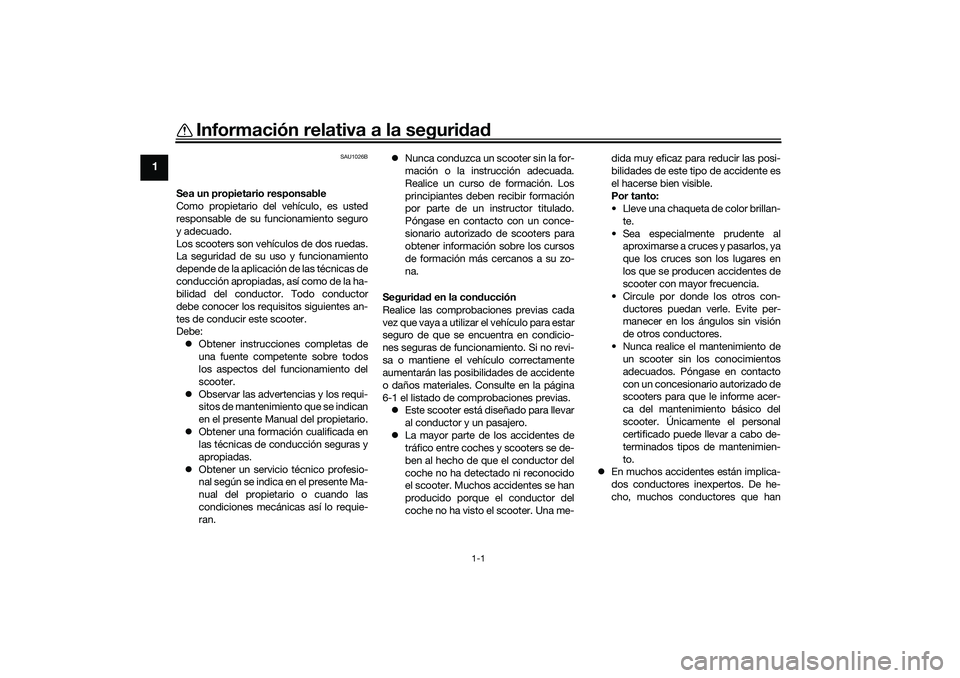

Información relativa a la seguridad
SAU1026B
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro
y adecuado.
Los scooters son vehículos de dos ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor
debe conocer los requisitos siguientes an-
tes de conducir este scooter.
Debe:
 Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.
 Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.
 Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.
 Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran. 
Nunca conduzca un scooter sin la for-
mación o la instrucción adecuada.
Realice un curso de formación. Los
principiantes deben recibir formación
por parte de un instructor titulado.
Póngase en contacto con un conce-
sionario autorizado de scooters para
obtener información sobre los cursos
de formación más cercanos a su zo-
na.
Seguri dad en la con ducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para estar
seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no revi-
sa o mantiene el vehículo correctamente
aumentarán las posibilidades de accidente
o daños materiales. Consulte en la página
6-1 el listado de comprobaciones previas.  Este scooter está diseñado para llevar
al conductor y un pasajero.
 La mayor parte de los accidentes de
tráfico entre coches y scooters se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del
coche no ha visto el scooter. Una me- dida muy eficaz para reducir las posi-
bilidades de este tipo de accidente es
el hacerse bien visible.
Por tanto:
• Lleve una chaqueta de color brillan-
te.
• Sea especialmente prudente al aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.
• Circule por donde los otros con- ductores puedan verle. Evite per-
manecer en los ángulos sin visión
de otros conductores.
• Nunca realice el mantenimiento de un scooter sin los conocimientos
adecuados. Póngase en contacto
con un concesionario autorizado de
scooters para que le informe acer-
ca del mantenimiento básico del
scooter. Únicamente el personal
certificado puede llevar a cabo de-
terminados tipos de mantenimien-
to.
 En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que hanUB3TS1S0.book Page 1 Monday, August 31, 2020 2:18 PM
