DIC183
XP560D (TMAX TECH MAX)
1
2
3
4
5
6
7
8
9
10
11
12
USO E MANUTENZIONE
MOTOCICLO
Leggere attentamente questo
manuale prima di utilizzare
questo veicolo.
Informazioni per I consumatoriCaratteristiche tecniche
Cura e rimessaggio dello scooter
Per la vostra sicurezza – controlli prima
dell’utilizzo
Funzionamento e valutazioni importanti per la guidaFunzioni speciali
Strumento e funzioni di controllo Descrizione
Sistema smart key
Informazioni di sicurezza
Manutenzione e regolazione periodiche Indice analitico
B3T-28199-H1[Italian (H)]
Page 2 of 124

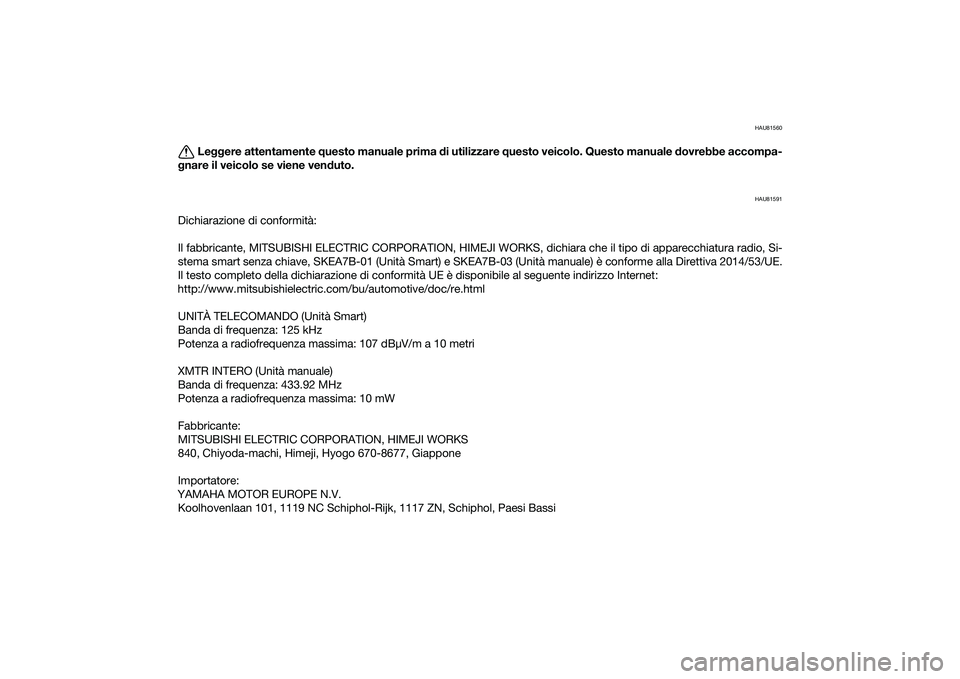

HAU81560
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
g nare il veicolo se viene ven duto.
HAU81591
Dichiarazione di conformità:
Il fabbricante, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dichiara che il tipo di apparecchiatura radio, Si-
stema smart senza chiave, SKEA7B-01 (Unità Smart) e SKEA7B-0 3 (Unità manuale) è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
UNITÀ TELECOMANDO (Unità Smart)
Banda di frequenza: 125 kHz
Potenza a radiofrequenza massima: 107 dBμV/m a 10 metri
XMTR INTERO (Unità manuale)
Banda di frequenza: 433.92 MHz
Potenza a radiofrequenza massima: 10 mW
Fabbricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Giappone
Importatore:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi BassiUB3TH1H0.book Page 1 Friday, September 4, 2020 9:18 AM
Page 3 of 124

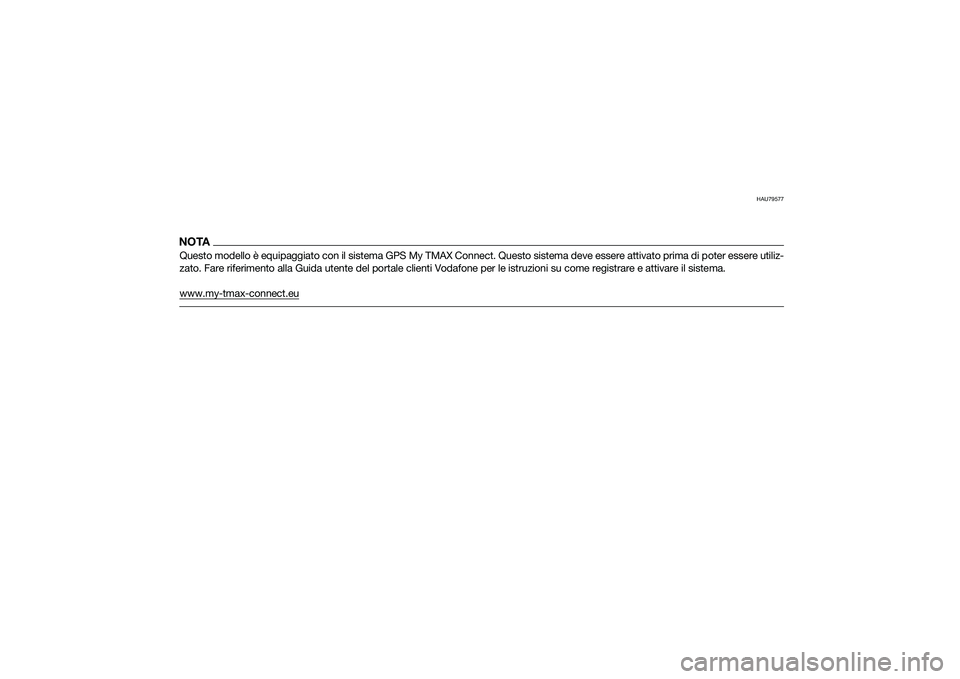

HAU79577
NOTAQuesto modello è equipaggiato con il sistema GPS My TMAX Connect. Questo sistema deve essere attivato prima di poter essere utiliz-
zato. Fare riferimento alla Guida utente de l portale clienti Vodafone per le istruzioni su come registrare e attivare il sistema.
www.my-tmax-connect.eu
UB3TH1H0.book Page 2 Friday, September 4, 2020 9:18 AM
Page 4 of 124
UB3TH1H0.book Page 3 Friday, September 4, 2020 9:18 AM
Page 5 of 124

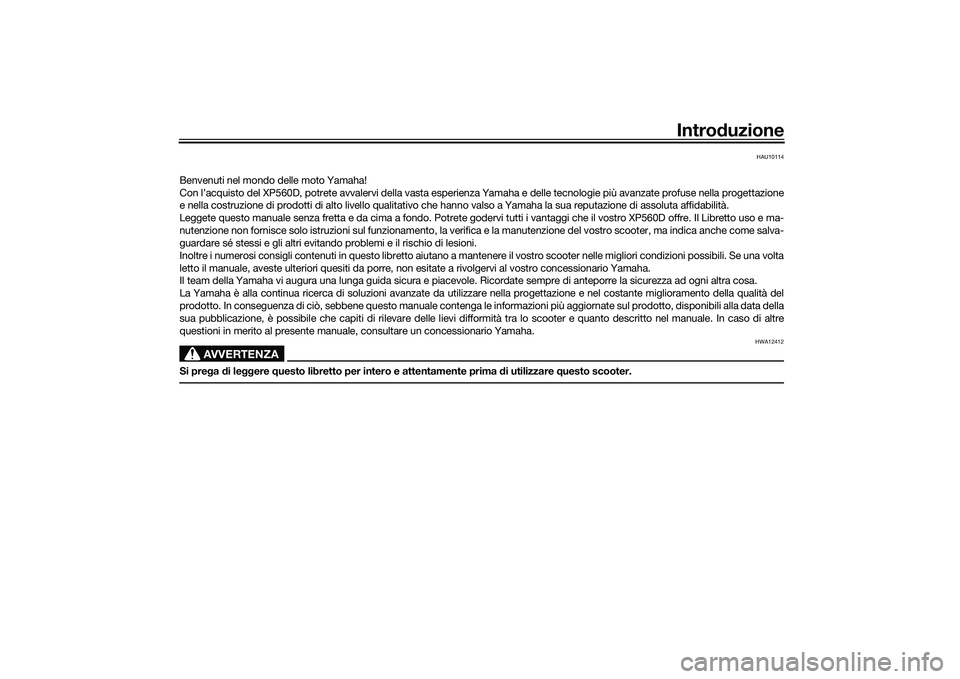

Introduzione
HAU10114
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP560D, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget tazione
e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilit à.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro XP560D offre. Il Libretto uso e ma-
nutenzione non fornisce solo istruzioni sul funzionamento, la ve rifica e la manutenzione del vostro scooter, ma indica anche come salva-
guardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possib ili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cos a.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12412
Si pre ga di le ggere questo libretto per intero e attentamente prima di utilizzare q uesto scooter.
UB3TH1H0.book Page 1 Friday, September 4, 2020 9:18 AM
Page 6 of 124

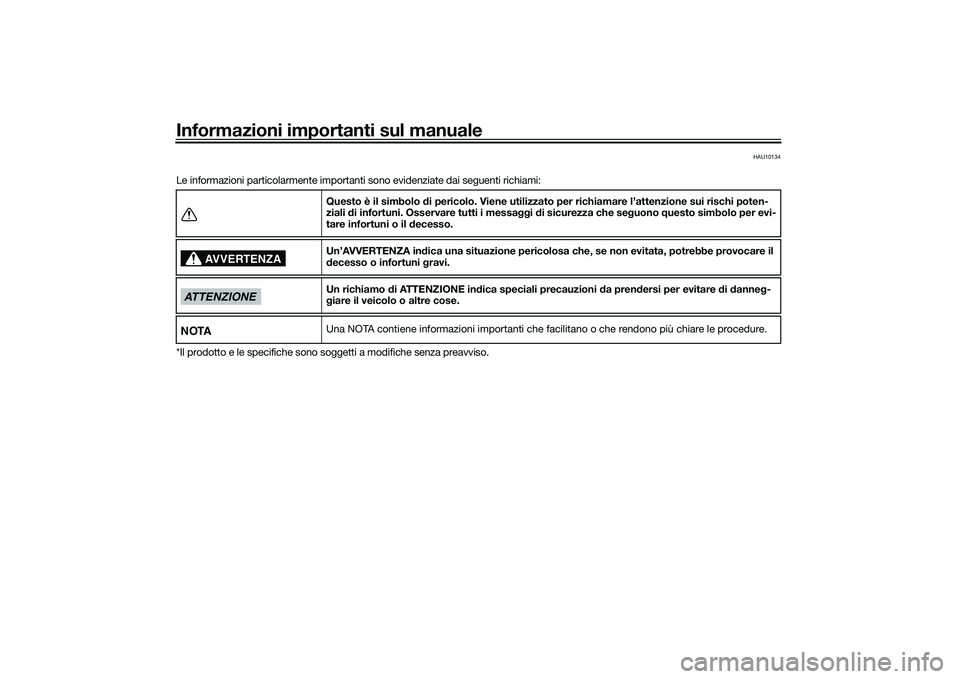

Informazioni importanti sul manuale
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo
di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messagg i d i sicurezza che se guono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA in dica una situazione pericolosa che, se non evitata, potrebbe provocare il
d ecesso o infortuni g ravi.
Un richiamo d i ATTENZIONE in dica speciali precauzioni da pren dersi per evitare di d anneg -
g iare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
UB3TH1H0.book Page 1 Friday, September 4, 2020 9:18 AM
Page 7 of 124

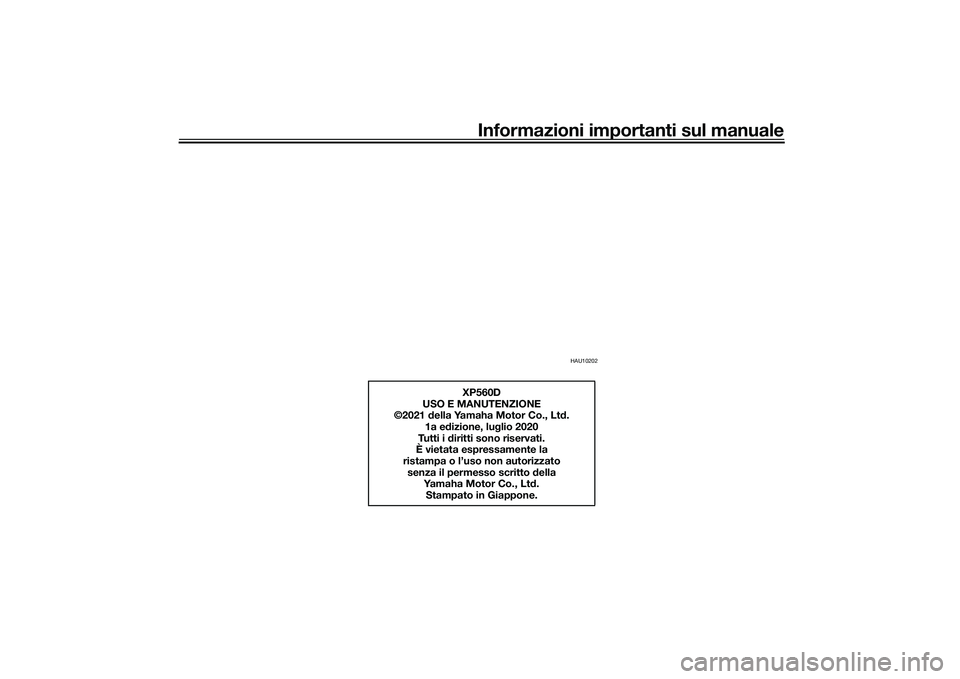

Informazioni importanti sul manuale
HAU10202
XP560D
USO E MANUTENZIONE
©2021 d ella Yamaha Motor Co., Lt d.
1a e dizione, lu glio 2020
Tutti i d iritti sono riservati.
È vietata espressamente la
ristampa o l’uso non autorizzato senza il permesso scritto della
Yamaha Motor Co., Lt d.
Stampato in Giappone.
UB3TH1H0.book Page 2 Friday, September 4, 2020 9:18 AM
Page 8 of 124

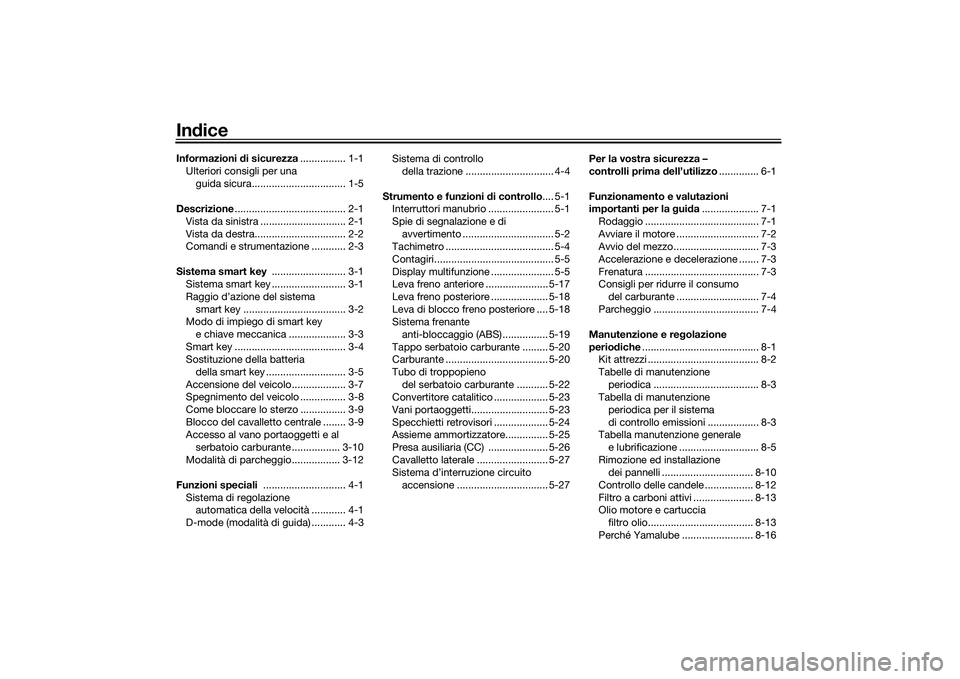

IndiceInformazioni di sicurezza ................ 1-1
Ulteriori consigli per una guida sicura................................. 1-5
Descrizione ....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Sistema smart key .......................... 3-1
Sistema smart key .......................... 3-1
Raggio d’azione del sistema
smart key .................................... 3-2
Modo di impiego di smart key
e chiave meccanic a .................... 3-3
Smart key ....................................... 3-4
Sostituzione della batteria della smart key ............................ 3-5
Accensione del veicolo................... 3-7
Spegnimento del veicolo ................ 3-8
Come bloccare lo sterzo ................ 3-9
Blocco del cavalletto centrale ........ 3-9
Accesso al vano portaoggetti e al serbatoio carburante ................. 3-10
Modalità di parcheggio................. 3-12
Funzioni speciali ............................. 4-1
Sistema di regolazione automatica della velocità ............ 4-1
D-mode (modalità di guida) ............ 4-3 Sistema di controllo
della trazione ............................... 4-4
Strumento e funzioni di controllo .... 5-1
Interruttori manubrio ....................... 5-1
Spie di segnalazione e di
avvertimento ................................ 5-2
Tachimetro ...................................... 5-4
Contagiri.......................................... 5-5
Display multifunzione ...................... 5-5
Leva freno anteriore ...................... 5-17
Leva freno posteriore .................... 5-18
Leva di blocco freno posteriore .... 5-18
Sistema frenante
anti-bloccaggio (ABS) ................ 5-19
Tappo serbatoio carburante ......... 5-20
Carburante .................................... 5-20
Tubo di troppopieno del serbatoio carburante ........... 5-22
Convertitore catalitico ................... 5-23
Vani portaoggetti........................... 5-23
Specchietti retrovisori ................... 5-24
Assieme ammortizzatore............... 5-25
Presa ausiliaria (CC) ..................... 5-26
Cavalletto laterale ......................... 5-27
Sistema d’interruzione circuito
accensione ................................ 5-27 Per la vostra sicurezza –
controlli prima d
ell’utilizzo.............. 6-1
Funzionamento e valutazioni
importanti per la gui da .................... 7-1
Rodaggio ........................................ 7-1
Avviare il motore ............................. 7-2
Avvio del mezzo.............................. 7-3
Accelerazione e decelerazione ....... 7-3
Frenatura ........................................ 7-3
Consigli per ridurre il consumo del carburante ............................. 7-4
Parcheggio ..................................... 7-4
Manutenzione e re golazione
perio diche ......................................... 8-1
Kit attrezzi ....................................... 8-2
Tabelle di manutenzione
periodica ..................................... 8-3
Tabella di manutenzione
periodica per il sistema
di controllo emissioni .................. 8-3
Tabella manutenzione generale
e lubrificazione ............................ 8-5
Rimozione ed installazione dei pannelli ................................ 8-10
Controllo delle candele ................. 8-12
Filtro a carboni attivi ..................... 8-13
Olio motore e cartuccia filtro olio..................................... 8-13
Perché Yamalube ......................... 8-16UB3TH1H0.book Page 1 Friday, September 4, 2020 9:18 AM
Page 9 of 124

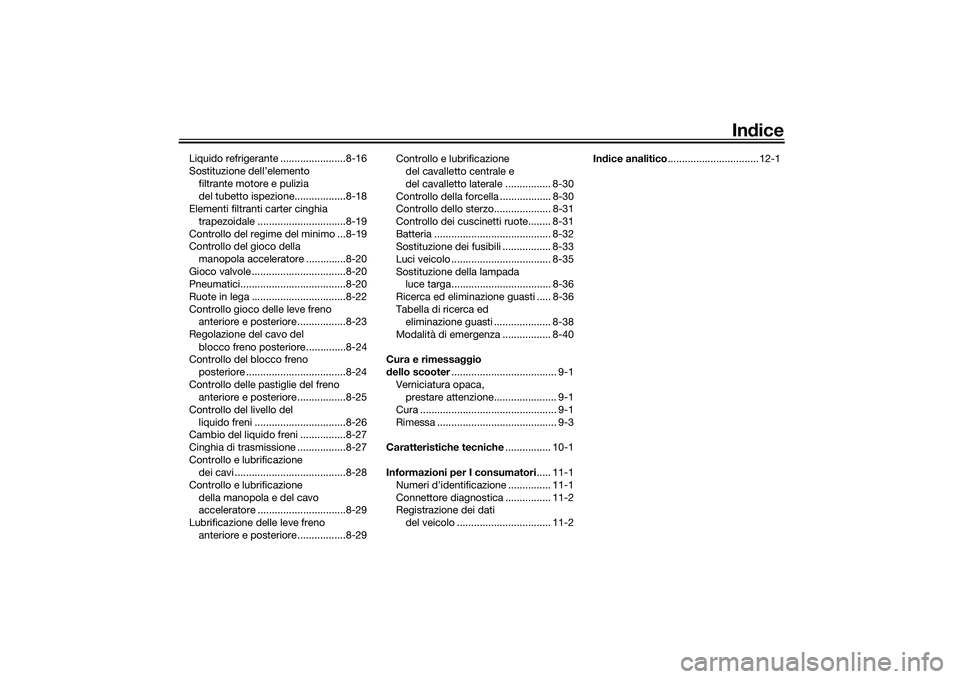

Indice
Liquido refrigerante .......................8-16
Sostituzione dell’elemento
filtrante motore e pulizia
del tubetto ispezione..................8-18
Elementi filtranti carter cinghia
trapezoidale ...............................8-19
Controllo del regime del minimo ...8-19
Controllo del gioco della manopola acceleratore ..............8-20
Gioco valvole .................................8-20
Pneumatici.....................................8-20
Ruote in lega .................................8-22
Controllo gioco delle leve freno anteriore e posteriore .................8-23
Regolazione del cavo del blocco freno posteriore..............8-24
Controllo del blocco freno
posteriore ...................................8-24
Controllo delle pastiglie del freno anteriore e posteriore .................8-25
Controllo del livello del liquido freni ................................8-26
Cambio del liquido freni ................8-27
Cinghia di trasmissione .................8-27
Controllo e lubrificazione dei cavi .......................................8-28
Controllo e lubrificazione della manopola e del cavo
acceleratore ...............................8-29
Lubrificazione delle leve freno anteriore e posteriore .................8-29 Controllo e lubrificazione
del cavalletto centrale e
del cavalletto laterale ................ 8-30
Controllo della forcella .................. 8-30
Controllo dello sterzo.................... 8-31
Controllo dei cuscinetti ruote........ 8-31
Batteria ......................................... 8-32
Sostituzione dei fusibili ................. 8-33
Luci veicolo ................................... 8-35
Sostituzione della lampada luce targa................................... 8-36
Ricerca ed eliminazione guasti ..... 8-36
Tabella di ricerca ed eliminazione guasti .................... 8-38
Modalità di emergenza ................. 8-40
Cura e rimessa ggio
d ello scooter ..................................... 9-1
Verniciatura opaca, prestare attenzione...................... 9-1
Cura ................................................ 9-1
Rimessa .......................................... 9-3
Caratteristiche tecniche ................ 10-1
Informazioni per I consumatori ..... 11-1
Numeri d’identificazione ............... 11-1
Connettore diagnostica ................ 11-2
Registrazione dei dati del veicolo ................................. 11-2 In
dice analitico ................................ 12-1
UB3TH1H0.book Page 2 Friday, September 4, 2020 9:18 AM
Page 10 of 124

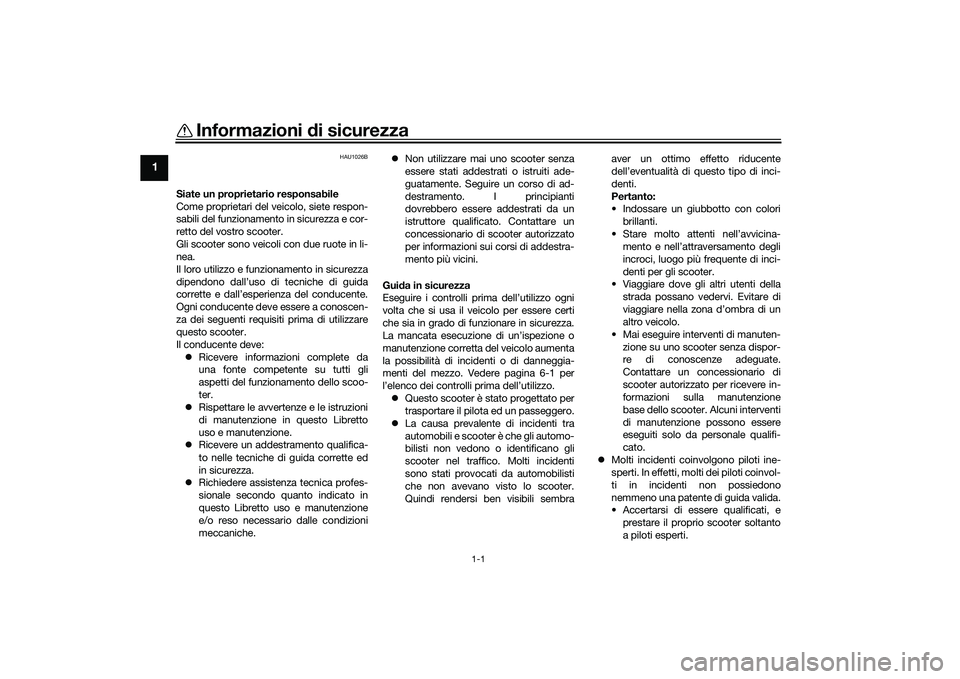

1-1
1
Informazioni di sicurezza
HAU1026B
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello scoo-
ter.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.
Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di scooter autorizzato
per informazioni sui corsi di addestra-
mento più vicini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 6-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli automo-
bilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembra aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su uno scooter senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
scooter autorizzato per ricevere in-
formazioni sulla manutenzione
base dello scooter. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.UB3TH1H0.book Page 1 Friday, September 4, 2020 9:18 AM
