ÄGARENS HANDBOK
MOTORCYKEL
Läs den här handboken
noga innan fordonet används.
KonsumentinformationRegister
Specifikationer
Skötsel och förvaring av skotern
Instrument och kontrollfunktioner
SpecialfunktionerBeskrivning
Smart nyckelsystem
Säkerhetsinformation
Periodiskt underhåll och justering
Hantering och viktiga punkter vid körning För din egen säkerhet – kontroller före
körning
B3T-F8199-M1
[Swedish (M)]

MAU81560
Läs den här handboken noga innan fordonet används. Handboken ska medfölja fordonet om det säljs.
MAU81591
Försäkran om överensstämmelse:
Härmed försäkrar MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, att denna typ av radioutrustning, smart nyck-
ellöst system, SKEA7B-01 (smart enhet) och SKEA7B-03 (handenhet) överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
FJÄRRKONTROLL (smart enhet)
Frekvensband: 125 kHz
Maximal signalstyrka: 107 dBμV/m på 10 meter
XMTR KOMP. (handenhet)
Frekvensband: 433.92 MHz
Maximal signalstyrka: 10 mW
Tillverkare:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importör:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NederländernaUB3TM1M0.book Page 1 Tuesday, September 1, 2020 12:38 PM

MAU79577

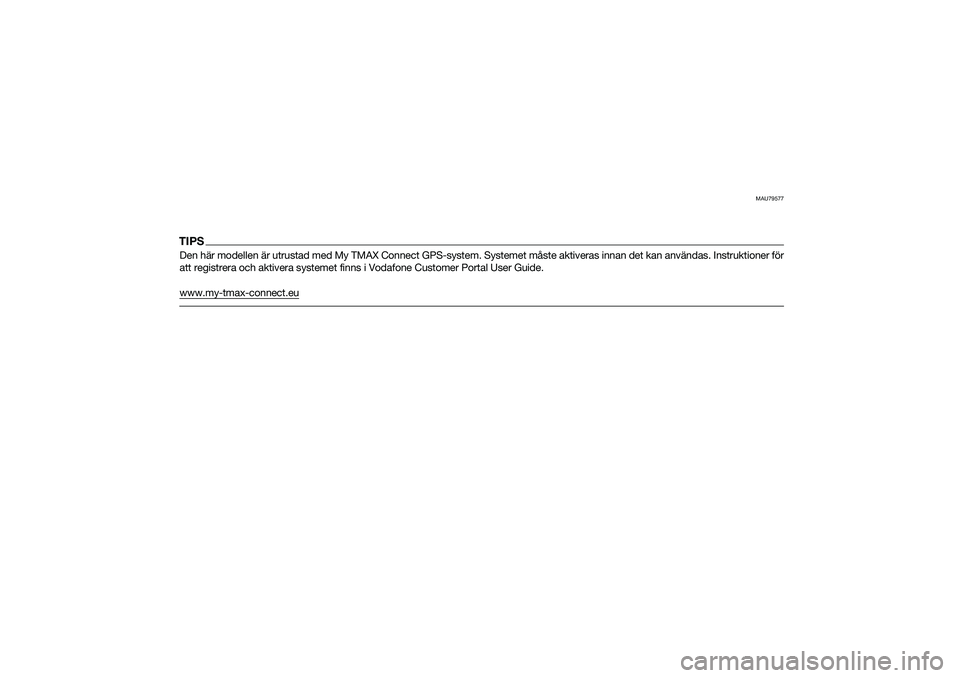

TIPSDen här modellen är utrustad med My TMAX Connect GPS-system. Systemet måste aktiveras innan det kan användas. Instruktioner för
att registrera och aktivera systemet finns i Vodafone Customer Portal User Guide.
www.my-tmax-connect.eu
UB3TM1M0.book Page 2 Tuesday, September 1, 2020 12:38 PM

UB3TM1M0.book Page 3 Tuesday, September 1, 2020 12:38 PM

Inledning
MAU10114
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av XP560D, kan du dra fördelar av den stora erfarenhet som Yamaha besitter och den senaste teknologin vad gäller desi gn
och tillverkning av högkvalitativa produkter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som din XP560D har. Handboken ger dig inte bara
anvisningar om hur du hanterar, kontrollerar och sköter din skoter, den ger dig även information om hur du ska skydda dig själv och andra
från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din skoter i bästa möjliga skick. Om du har ytterligare frågor ska du
inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig många säkra och trevliga körningar. Kom bara ihåg att låta säkerheten gå först!
Yamaha har alltid som mål att förbättra produktdesign och kvalitet. Av denna anledning, medan denna handbok innehåller den senast
tillgängliga produktinformationen, kan det förekomma vissa skillnader mellan skotern och denna handbok. Kontakta en Yamaha-åter för-
säljare om du har några frågor om handboken.
VARNING
MWA12412
Läs den här handboken noga innan du börjar använda skotern.
UB3TM1M0.book Page 1 Tuesday, September 1, 2020 12:38 PM

Viktig information om handboken
MAU10134
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.Detta är en varningssymbol. Den används för att uppmärksamma dig på att det finns risk för
personskador. Följ alla säkerhetsmeddelanden
efter symbolen för att undvika personskador
och dödsfall.
En VARNING innebär en farlig situation som, om den inte undviks, kan resultera i livshotande
skador.
VIKTIGT anger att speciell försiktighet måste iakttas för att undvika att fordonet eller annan
egendom skadas.
Ett TIPS är viktig information för att underlätta vissa handhavanden.
VARNING
VIKTIGTTIPS
UB3TM1M0.book Page 1 Tuesday, September 1, 2020 12:38 PM

Viktig information om handboken
MAU36391
XP560D
ÄGARENS HANDBOK
©2021 av Yamaha Motor Co., Ltd.
1:a utgåvan, juli 2020
Alla rättigheter förbehållna.
Omtryck eller obehörig användning
utan skriftligt tillstånd från Yamaha Motor Co., Ltd.
är uttryckligen förbjuden.
Tryckt i Nederländerna.
UB3TM1M0.book Page 2 Tuesday, September 1, 2020 12:38 PM

InnehållSäkerhetsinformation...................... 1-1
Ytterligare information om säker körning ....................................... 1-4
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Smart nyckelsystem ....................... 3-1
Smart nyckelsystem ....................... 3-1
Räckvidd på smart nyckelsystem... 3-2
Hantera den smarta nyckeln och den mekaniska nyckeln........ 3-3
Smart nyckel................................... 3-4
Byta batteriet i den smarta nyckeln ........................................ 3-5
Slå på strömmen till fordonet ......... 3-7
Stänga av fordonet ......................... 3-8
Låsa styrningen .............................. 3-9
För att låsa mittstödet .................... 3-9
Åtkomst till förvaringsfack och bränsletank ................................. 3-9
Parkeringsläge .............................. 3-11
Specialfunktioner ............................ 4-1
Farthållarsystem ............................. 4-1
D-mode (körläge) ............................ 4-3
Antispinnsystem ............................. 4-4 Instrument och
kontrollfunktioner
............................. 5-1
Omkopplare på styrhandtagen ....... 5-1
Indikeringslampor och varningslampor ............................ 5-2
Hastighetsmätare ............................ 5-4
Varvräknare ..................................... 5-5
Multifunktionsdisplay ...................... 5-5
Frambromshandtag ...................... 5-17
Bakbromshandtag ........................ 5-17
Bakbromsens låsspak................... 5-17
Låsningsfritt bromssystem (ABS) .......................................... 5-18
Tanklock........................................ 5-19
Bränsle .......................................... 5-20
Bränsletankens överfyllningsslang ...................... 5-21
Katalysator .................................... 5-21
Förvaringsfack .............................. 5-22
Backspeglar .................................. 5-23
Stötdämparuppsättning ................ 5-23
Likströmsuttag ............................. 5-25
Sidostöd ........................................ 5-25
Avstängningssystem för tändkrets.................................... 5-26
För din egen säkerhet –
kontroller före körning ..................... 6-1Hantering och viktiga punkter
vid körning
........................................ 7-1
Inkörning av motorn........................ 7-1
Starta motorn.................................. 7-2
Ivägkörning ..................................... 7-3
Acceleration och retardation .......... 7-3
Inbromsning .................................... 7-3
Tips för att sänka bränsleförbrukningen .................. 7-4
Parkering ........................................ 7-4
Periodiskt underhåll och
justering ............................................ 8-1
Verktygssats ................................... 8-2
Tabeller över regelbundet
underhåll...................................... 8-3
Tabell över regelbunden skötsel
av emissionssystemet ................. 8-3
Tabell över allmänt underhåll och smörjning.............................. 8-5
Lossa och sätta fast paneler .......... 8-9
Kontroll av tändstiften................... 8-11
Kanister......................................... 8-12
Motorolja och oljefilterinsats......... 8-12
Fördelar med Yamalube ............... 8-15
Kylvätska ...................................... 8-15
Byta motorns luftfilter och rengöra slangen ........................ 8-16
Luftfilterelement för V-rem ............ 8-17
Kontroll av tomgångsvarvtalet ...... 8-17
Kontroll av gashandtagets spel .... 8-18UB3TM1M0.book Page 1 Tuesday, September 1, 2020 12:38 PM

Innehåll
Ventilspel .......................................8-18
Däck ..............................................8-18
Gjutna fälgar ..................................8-20
Kontroll av fram- och bakbromshandtagets spel .........8-21
Justera kabeln till bakbromslåset ...........................8-22
Kontrollera bakbromslåset ............8-22
Kontroll av bromsbelägg fram
och bak ......................................8-23
Kontroll av bromsvätskenivå .........8-24
Byte av bromsvätska .....................8-25
Kuggrem ........................................8-25
Kontroll och smörjning av kablar ...8-26
Kontroll av och smörjning av
gashandtag och kabel ...............8-26
Smörjning av bromshandtag för
frambroms och bakbroms .........8-26
Kontroll och smörjning av mittstöd och sidostöd ................8-27
Kontroll av framgaffeln ..................8-27
Kontroll av styrningen....................8-28
Kontroll av hjullager .......................8-28
Batteri ............................................8-29
Byta säkringar ...............................8-30
Fordonets lampor ..........................8-32
Byte av nummerskyltsbelysning....8-33
Felsökning .....................................8-33
Felsökningsschema.......................8-35
Nödfallsläge...................................8-37 Skötsel och förvaring av skotern
.... 9-1
Försiktighet med matta färger ........ 9-1
Skötsel ............................................ 9-1
Förvaring ......................................... 9-3
Specifikationer ............................... 10-1
Konsumentinformation .................. 11-1
Identifikationsnummer .................. 11-1
Diagnoskontakt ............................. 11-2
Registrera fordonsdata ................. 11-2
Register ........................................... 12-1
UB3TM1M0.book Page 2 Tuesday, September 1, 2020 12:38 PM

1-1
1
Säkerhetsinformation
MAU1026B
Ta ansvar som ägare
I egenskap av fordonets ägare, är du an-
svarig för att skotern körs säkert och på rätt
sätt.
Skotrar kör i ett spår.
Säker hantering och användning beror på
korrekt körteknik så väl som förarens kun-
skaper. Alla förare ska känna till följande
innan de kör skotern.
Han eller hon ska: Få ingående anvisningar om alla as-
pekter av skoterkörning av en kunnig
person.
 Iaktta varningar och underhållskrav i
den här ägarhandboken.
 Få behörig utbildning i säker och kor-
rekt körteknik.
 Få professionell teknisk service enligt
den här ägarhandboken och/eller när
det mekaniska skicket kräver det.
 Kör aldrig en skoter utan att ha fått trä-
na eller fått instruktioner. Gå en kurs.
Nybörjare ska utbildas av en certifie-
rad instruktör. Kontakta en auktorise-
rad skoteråterförsäljare för att ta reda
på de utbildningar som finns närmast
dig. Säker körning
Utför kontrollerna före körning varje gång
fordonet används så att det är i säkert
skick. Risken för en olycka eller egendoms-
skador ökar om du inte inspekterar och un-
derhåller fordonet på rätt sätt. En lista över
kontroller före körning finns på sidan 6-1.
 Denna skoter är konstruerad för att
bära föraren och en passagerare.
 Att bilister inte upptäcker och känner
igen skotrar i trafiken är den domine-
rande orsaken till olyckor mellan bilar
och skotrar. Många olyckor orsakas
av bilförare som inte ser skotern. Att
göra sig själv synlig verkar vara ett
mycket effektivt sätt att minska risken
för denna typ av olyckor.
Alltså:
• Använd en ljus jacka.
• Var extra försiktig när du närmar dig och kör genom korsningar, efter-
som korsningar är de vanligaste
platserna för skoterolyckor.
• Kör där bilisterna kan se dig. Undvik att köra i bilisternas döda vinkel.
• Utför aldrig service på en skoter
utan att ha tillräcklig kunskap. Kon-
takta en auktoriserad skoteråterför-
säljare för att ta reda på grundläggande service på skotern.
Vissa uppgifter får endast utföras
av behörig personal.
 Många olyckor förorsakas av oerfarna
förare. Det är faktisk så att många fö-
rare som är inblandade i olyckor inte
har giltigt körkort.
• Se till att du är behörig och enbart
lånar ut skotern till andra behöriga
förare.
• Känn din kompetens och din be-
gränsning. Om du håller dig inom
dina begränsningar kan det hjälpa
dig undvika olyckor.
• Vi rekommenderar att du övar dig på att köra skotern där det inte finns
någon trafik tills du känner skotern
och alla dess reglage ordentligt.
 Många olyckor orsakas av att föraren
gör fel. Ett vanligt fel som förare gör är
stora svängar på grund av för hög
hastighet eller felaktig kurvtagning
(otillräcklig lutningsvinkel för hastighe-
ten).
• Följ alltid hastighetsbegränsningar- na och kör aldrig fortare än vad
väglaget och trafikförhållandena
medger.
• Blinka alltid innan du svänger eller
byter fil. Se till att bilisterna kan se
dig.UB3TM1M0.book Page 1 Tuesday, September 1, 2020 12:38 PM
