Manutenção periódica e ajustes
7-33
7

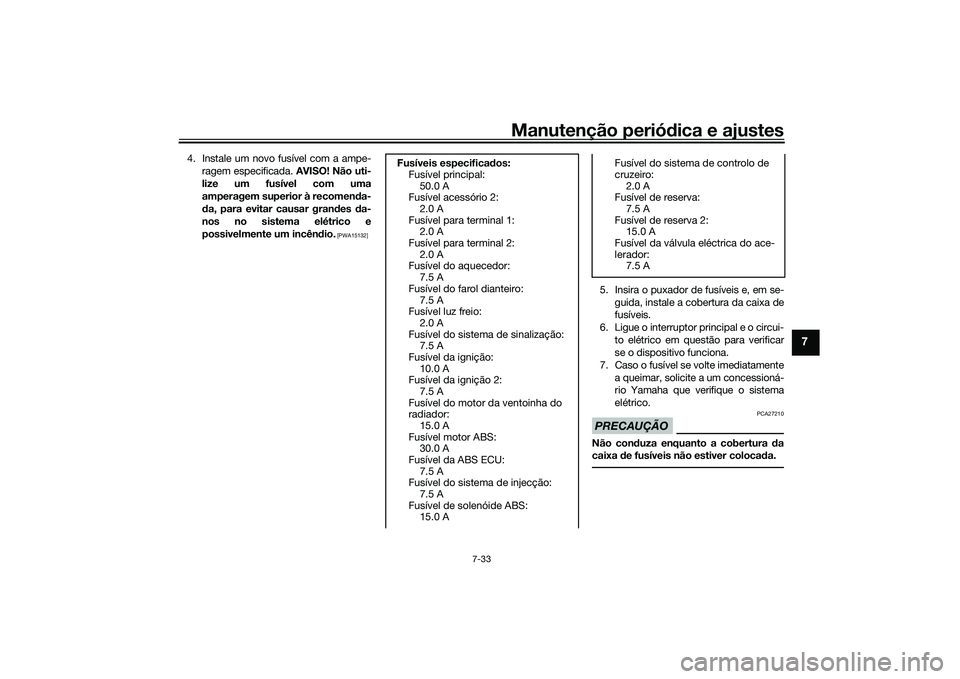

4. Instale um novo fusível com a ampe-
ragem especificada. AVISO! Não uti-
lize um fusível com uma
amperagem superior à recomen da-
d a, para evitar causar grand es da-
nos no sistema elétrico e
possivelmente um incên dio.
[PWA15132]
5. Insira o puxador de fusíveis e, em se-
guida, instale a cobertura da caixa de
fusíveis.
6. Ligue o interruptor principal e o circui- to elétrico em questão para verificar
se o dispositivo funciona.
7. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.PRECAUÇÃO
PCA27210
Não con duza enquanto a cobertura da
caixa de fusíveis não estiver colocad a.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível acessório 2: 2.0 A
Fusível para terminal 1: 2.0 A
Fusível para terminal 2:
2.0 A
Fusível do aquecedor: 7.5 A
Fusível do farol dianteiro: 7.5 A
Fusível luz freio:
2.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 10.0 A
Fusível da ignição 2:
7.5 A
Fusível do motor da ventoinha do
radiador:
15.0 A
Fusível motor ABS: 30.0 A
Fusível da ABS ECU: 7.5 A
Fusível do sistema de injecção:
7.5 A
Fusível de solenóide ABS: 15.0 A
Fusível do sistema de controlo de
cruzeiro:
2.0 A
Fusível de reserva: 7.5 A
Fusível de reserva 2: 15.0 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
UB5UP0P0.book Page 33 Friday, December 18, 2020 5:40 PM
Page 102 of 118
Manutenção periódica e ajustes
7-34
7
PAU80380

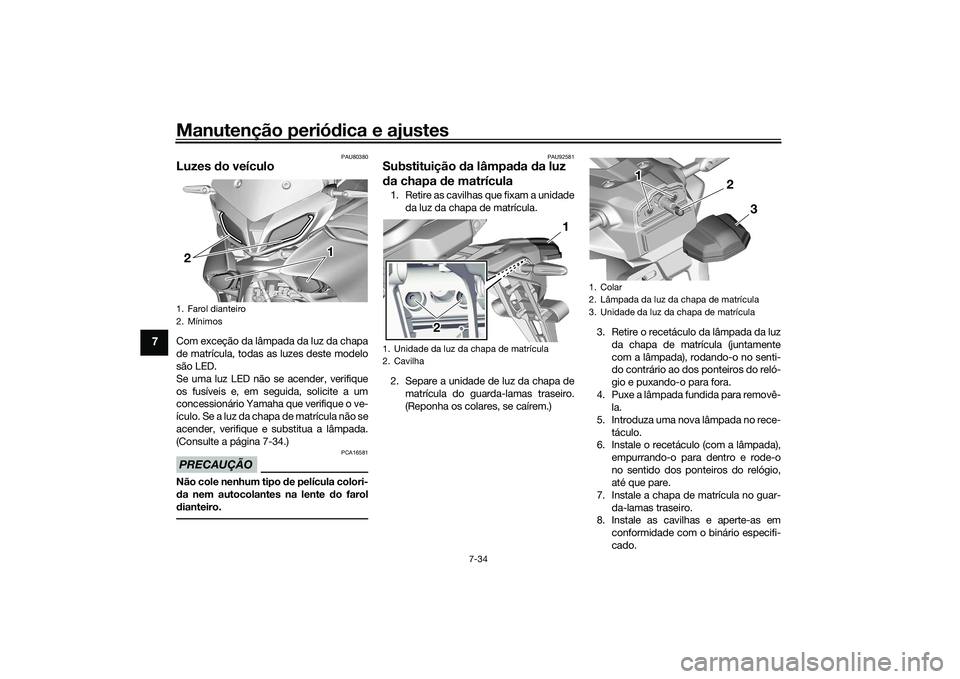

Luzes do veículoCom exceção da lâmpada da luz da chapa
de matrícula, todas as luzes deste modelo
são LED.
Se uma luz LED não se acender, verifique
os fusíveis e, em seguida, solicite a um
concessionário Yamaha que verifique o ve-
ículo. Se a luz da chapa de matrícula não se
acender, verifique e substitua a lâmpada.
(Consulte a página 7-34.)PRECAUÇÃO
PCA16581
Não cole nenhum tipo d e película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU92581
Substituição da lâmpa da da luz
d a chapa de matrícula1. Retire as cavilhas que fixam a unidade
da luz da chapa de matrícula.
2. Separe a unidade de luz da chapa de matrícula do guarda-lamas traseiro.
(Reponha os colares, se caírem.) 3. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (juntamente
com a lâmpada), rodando-o no senti-
do contrário ao dos ponteiros do reló-
gio e puxando-o para fora.
4. Puxe a lâmpada fundida para removê- la.
5. Introduza uma nova lâmpada no rece- táculo.
6. Instale o recetáculo (com a lâmpada),
empurrando-o para dentro e rode-o
no sentido dos ponteiros do relógio,
até que pare.
7. Instale a chapa de matrícula no guar- da-lamas traseiro.
8. Instale as cavilhas e aperte-as em
conformidade com o binário especifi-
cado.
1. Farol dianteiro
2. Mínimos
1 1
2 1
2
1. Unidade da luz da chapa de matrícula
2. Cavilha
1 1 1
2 2
1. Colar
2. Lâmpada da luz da chapa de matrícula
3. Unidade da luz da chapa de matrícula
3
2
1 1 1
UB5UP0P0.book Page 34 Friday, December 18, 2020 5:40 PM
Page 103 of 118
Manutenção periódica e ajustes
7-35
7
PAU25872

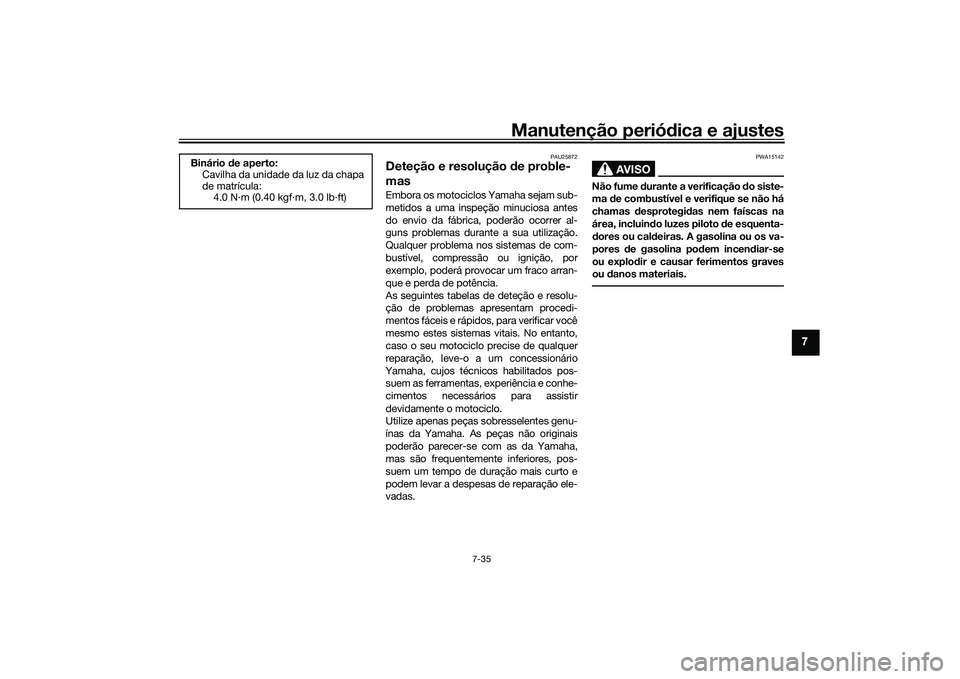

Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
Binário de aperto:
Cavilha da unidade da luz da chapa
de matrícula: 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
UB5UP0P0.book Page 35 Friday, December 18, 2020 5:40 PM
Page 104 of 118
Manutenção periódica e ajustes
7-36
7
PAU86350

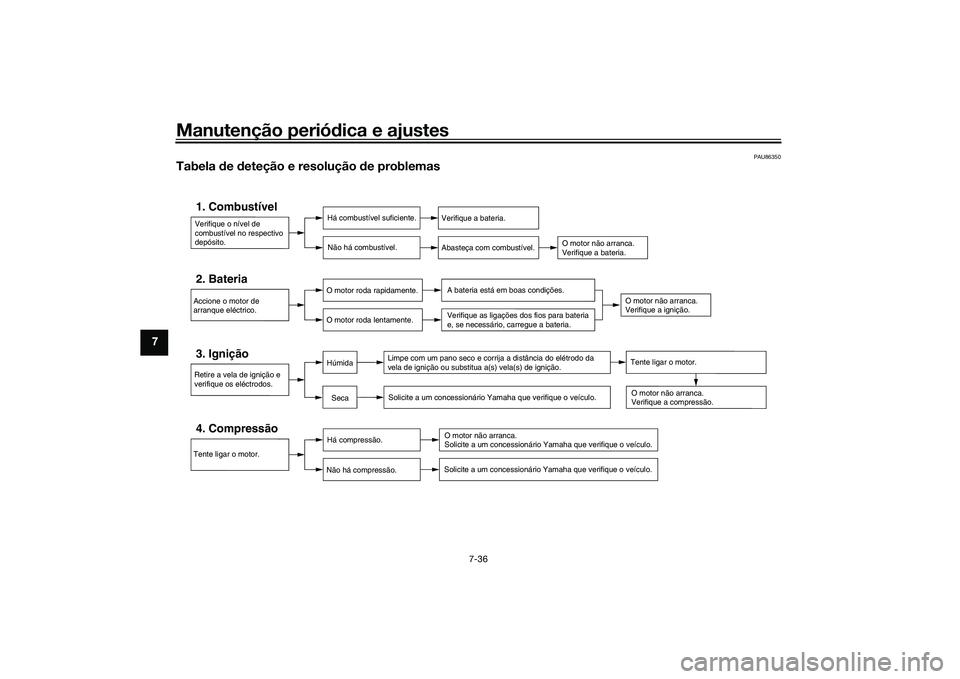

Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UB5UP0P0.book Page 36 Friday, December 18, 2020 5:40 PM
Page 105 of 118
Manutenção periódica e ajustes
7-37
7
PAU86420

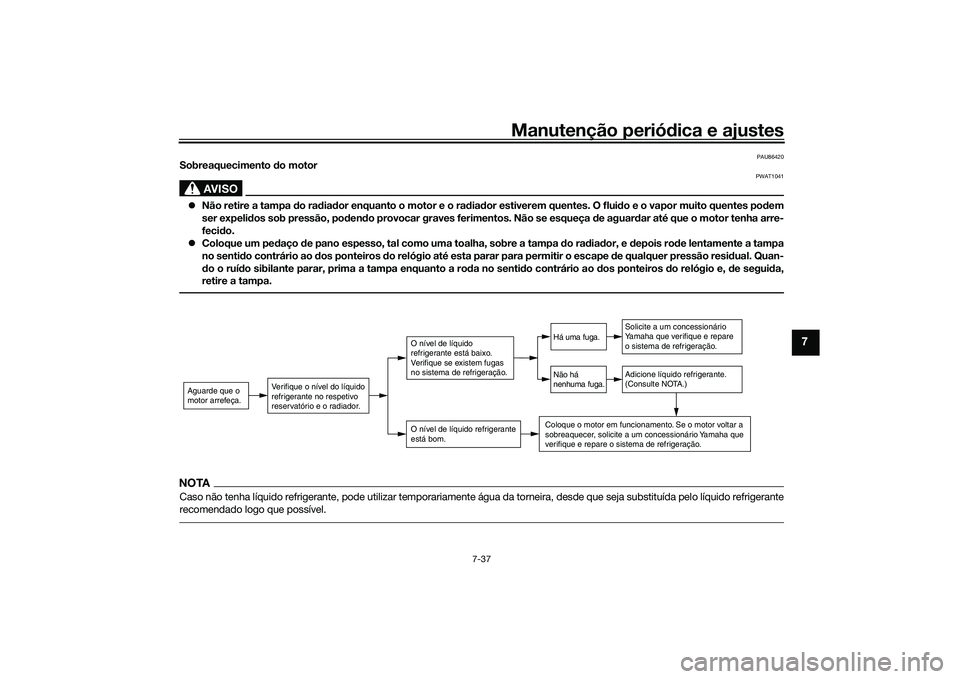

Sobreaquecimento d o motor
AVISO
PWAT1041
Não retire a tampa d o radiador enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes pod em
ser expeli dos sob pressão, po den do provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
Coloque um pe daço de pano espesso, tal como uma toalha, sobre a tampa d o radiador, e depois rod e lentamente a tampa
no senti do contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros do relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refriger ante no respetivo
reserv atório e o r adiador.
O nível de líquido refriger ante
está bom.O nível de líquido
refriger ante está baixo.
Verifique se existem fugas
no sistema de refriger ação.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refriger ação.
Adicione líquido refriger ante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refriger ação.Há um a fug a.
Não há nenh um a fug a.
UB5UP0P0.book Page 37 Friday, December 18, 2020 5:40 PM
Page 106 of 118
Cuidad os e arrumação do motociclo
8-1
8
PAU37834

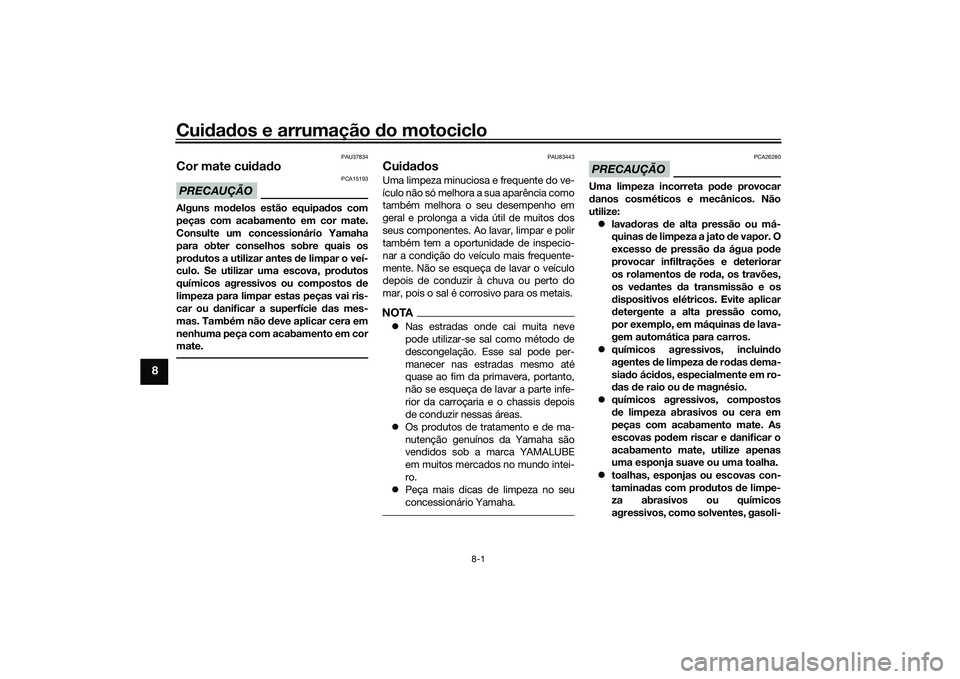

Cor mate cui dad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize: lava doras de alta pressão ou má-
quinas de limpeza a jato d e vapor. O
excesso de pressão da água po de
provocar infiltrações e deteriorar
os rolamentos de ro da, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do áci dos, especialmente em ro-
d as de raio ou de magnésio.
químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e d anificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 107 of 118
Cuidad os e arrumação do motociclo8-2
8
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes d esengordurantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de limpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os prod utos de limpe-
za antes d a aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM
Page 108 of 118

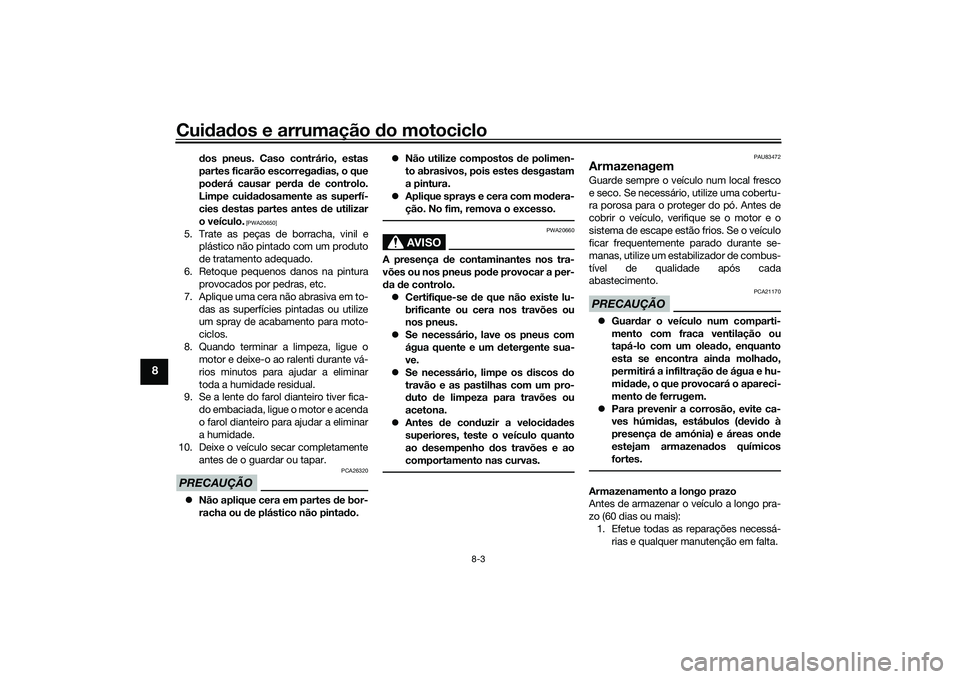

Cuidad os e arrumação do motociclo
8-3
8
dos pneus. Caso contrário, estas
partes ficarão escorregad ias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pinta do.
Não utilize compostos d e polimen-
to abrasivos, pois estes d esgastam
a pintura.
Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo.
Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
Se necessário, lave os pneus com
água quente e um d etergente sua-
ve.
Se necessário, limpe os d iscos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.PRECAUÇÃO
PCA21170
Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
Para prevenir a corrosão, evite ca-
ves húmi das, estábulos (d evido à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
UB5UP0P0.book Page 3 Friday, December 18, 2020 5:40 PM
Page 109 of 118
Cuidad os e arrumação do motociclo8-4
8
2. Siga todas as instruções na secção
de Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:a. Retire a tampa da vela de ignição
e a vela. b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro- lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se de que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carregad or conven-
cional.
[PCA26330]
NOTA Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
Consulte a página 7-30 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UB5UP0P0.book Page 4 Friday, December 18, 2020 5:40 PM
Page 110 of 118
Especificações
9-1
9
Dimensões:Comprimento total:2175 mm (85.6 in)
Largura total:
885 mm (34.8 in)
Altura total: 1430/1470 mm (56.3/57.9 in)
Altura do assento: 810/825 mm (31.9/32.5 in)
Distância entre os eixos:
1500 mm (59.1 in)
Distância mínima do chão: 135 mm (5.31 in)
Raio de viragem mínimo: 3.1 m (10.17 ft)Peso:Massa em vazio:213 kg (470 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 3 cilindro
Cilindrada: 890 cm3
Diâmetro × curso:
78.0 × 62.1 mm (3.07 × 2.44 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Mudança de óleo: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Com remoção do filtro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)Quanti dad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)Combustível:Combustível recomendado:Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON): 95
Capacidade do depósito de combustível:
19 L (5.0 US gal, 4.2 Imp.gal)
Volume da reserva de combustível: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: B7N1Sistema de transmissão:Relação das velocidades:
1.ª:
2.571 (36/14)
2.ª:
1.947 (37/19)
3.ª: 1.619 (34/21)
4.ª: 1.381 (29/21)
5.ª:
1.190 (25/21)
6.ª: 1.037 (28/27)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX SPORT
TOURING T32FPneu traseiro:Tipo:
Sem câmara de ar
Dimensão: 180/55ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BATTLAX SPORT
TOURING T32R
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
