Para sua segurança – verificações prévias à utilização
5-1
5
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionad o ou mantido em con dições, há mais possibili dad es de ocorrer um acid ente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-24, 4-26
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-11
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 62 of 118
Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-19
Punho do acelera dor • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-23, 7-25
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-16, 7-19
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-27
Descanso central, descanso
lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
7-28
ITEM
VERIFICAÇÕES PÁGINA
UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM
Page 63 of 118
Para sua segurança – verificações prévias à utilização
5-3
5
Fixadores do chassis • Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário
Yamaha que verifique o veículo. 4-36
ITEM
VERIFICAÇÕES PÁGINA
UB5UP0P0.book Page 3 Friday, December 18, 2020 5:40 PM
Page 64 of 118

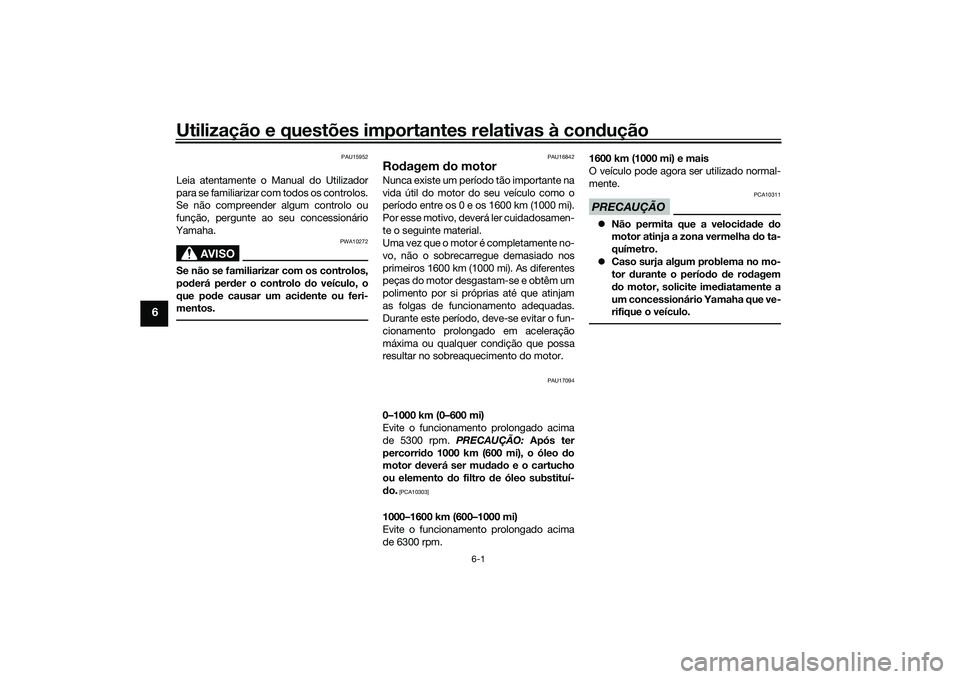

Utilização e questões importantes relativas à condução
6-1
6
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU16842
Ro dagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5300 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo do
motor deverá ser mu dad o e o cartucho
ou elemento d o filtro de óleo substituí-
d o.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6300 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a velocid ad e do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o perío do de ro dagem
d o motor, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 65 of 118
Utilização e questões importantes relativas à condução
6-2
6
PAU91411
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
a transmissão está em ponto morto,
ou
a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 4-6.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
As luzes de advertência da pressão
do óleo e da temperatura do refrige-
rante devem acender-se e permane-
cer acesas até o motor ser ligado.
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de 5
km/h (3 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de a dvertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor- to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.NOTASe o motor não arrancar, tente novamente
virando o punho do acelerador 1/4 de volta
(20 graus).
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor

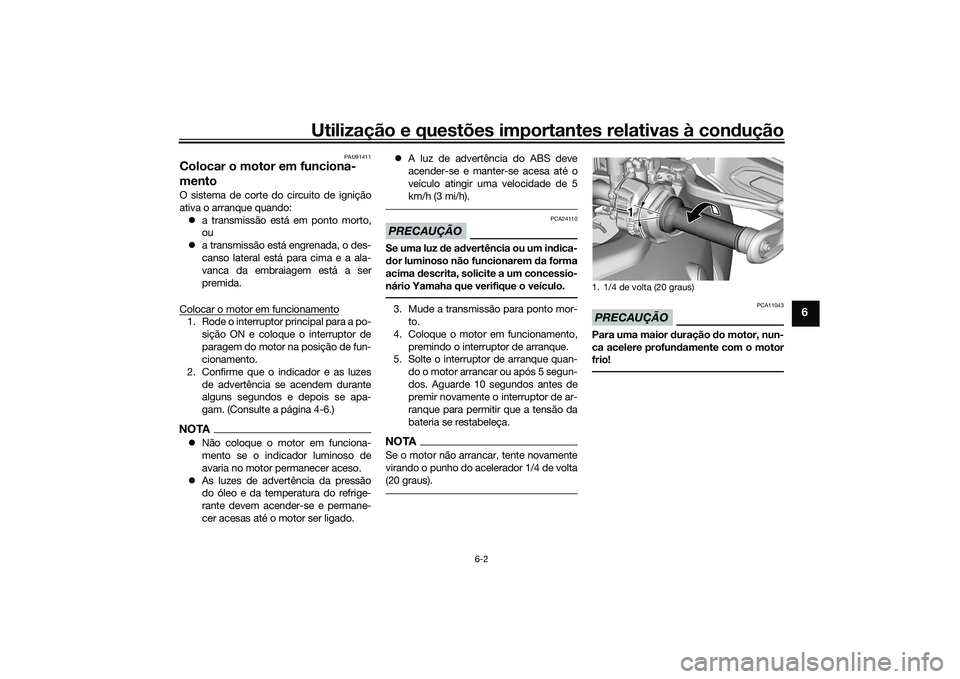

frio!1. 1/4 de volta (20 graus)
1 1 1
UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM
Page 66 of 118
Utilização e questões importantes relativas à condução
6-3
6
PAU68221
NOTAEste modelo está equipado com:
uma unidade de medida inercial (IMU).
Esta unidade para o motor em caso
de capotagem. Desligue e volte a ligar
o interruptor principal antes de tentar
voltar a ligar o motor. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU16674
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to ( ), pressione repetidamente o pedal
de mudança de velocidades até este atingir
o fim do percurso e, finalmente, suba-o li-
geiramente.
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos perío dos de
tempo com o motor desliga do e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequad a poderá danificar
a transmissão.
Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque de uma mu dança
d e veloci dad e força da.
PAU85370
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem.

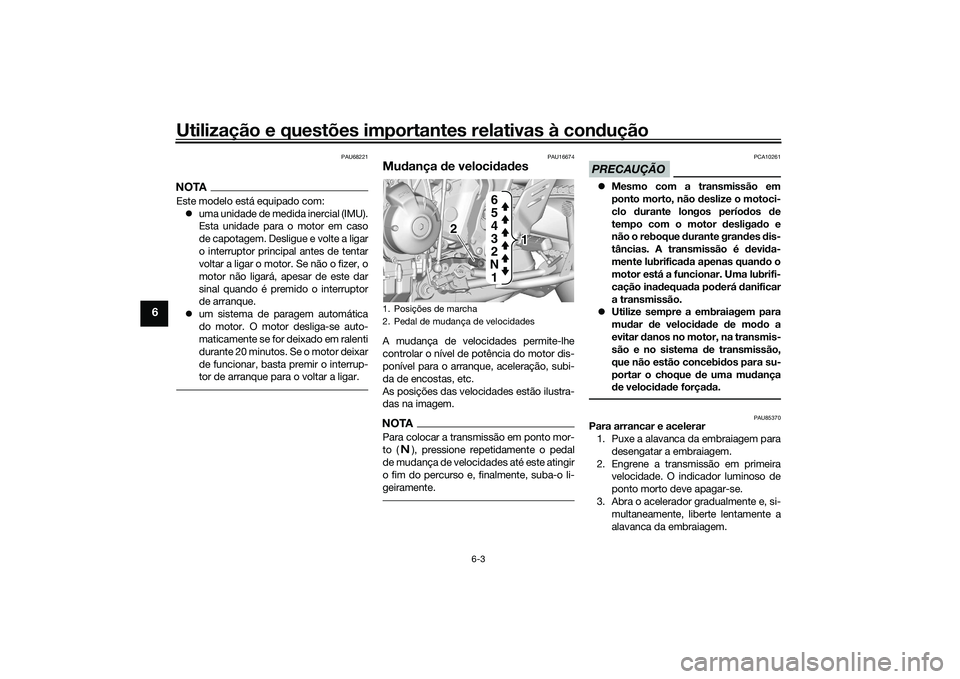

1. Posições de marcha
2. Pedal de mudança de velocidades
2
1 1
1
N 2 3
4
5
6
UB5UP0P0.book Page 3 Friday, December 18, 2020 5:40 PM
Page 67 of 118
Utilização e questões importantes relativas à condução
6-4
6
4. Após o arranque, feche o acelerador
e, simultaneamente, aperte rapida-
mente a alavanca da embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
PAU85380
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. À medida que o veículo desacelera,
engrene uma mudança inferior.
3. Quando o motor está prestes a parar ou se funcionar irregularmente, aperte
a alavanca da embraiagem, use os
travões para abrandar o motociclo e
continue a mudar para uma velocida-
de inferior, conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorreta po de causar
per da de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem de uma ve-
loci dad e inferior quand o a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tração da ro da traseira ou uma ro-
tação excessiva d o motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
PAU16811

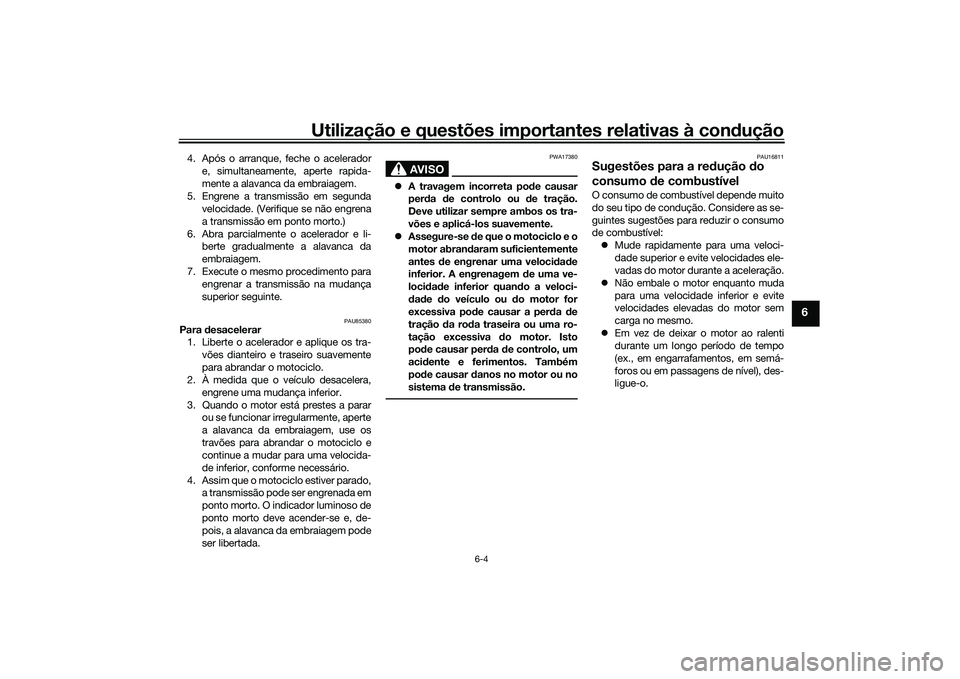

Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
UB5UP0P0.book Page 4 Friday, December 18, 2020 5:40 PM
Page 68 of 118
Utilização e questões importantes relativas à condução
6-5
6
PAU17214

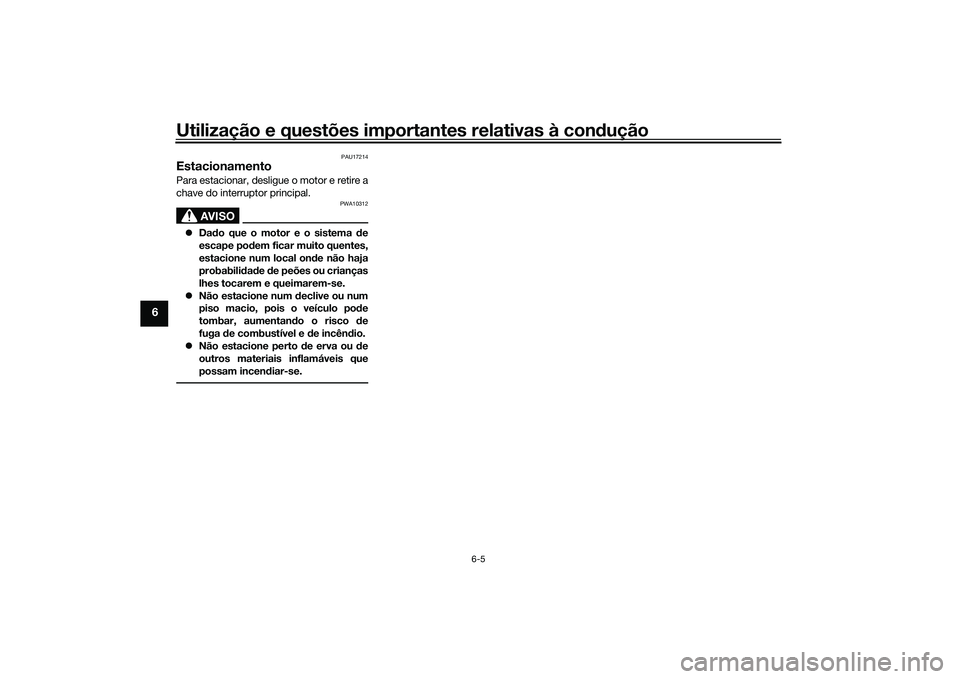

EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco d e
fuga de combustível e d e incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
UB5UP0P0.book Page 5 Friday, December 18, 2020 5:40 PM
Page 69 of 118
Manutenção periódica e ajustes
7-1
7
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetua da
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 70 of 118
Manutenção periódica e ajustes
7-2
7
PAU85230

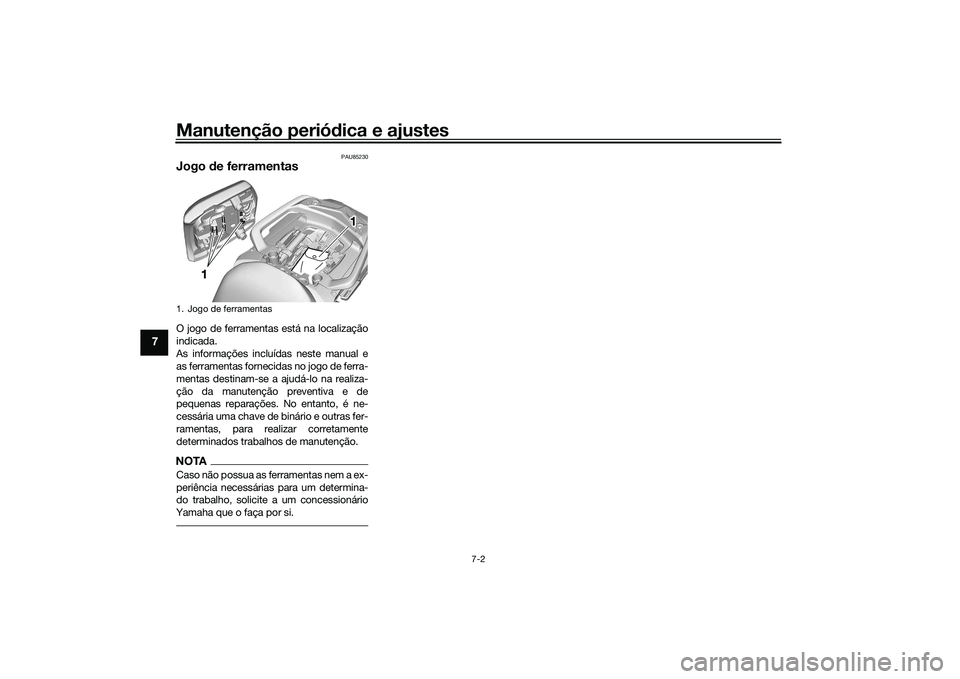

Jogo de ferramentasO jogo de ferramentas está na localização
indicada.
As informações incluídas neste manual e
as ferramentas fornecidas no jogo de ferra-
mentas destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, é ne-
cessária uma chave de binário e outras fer-
ramentas, para realizar corretamente
determinados trabalhos de manutenção.NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.1. Jogo de ferramentas
1 1 1 1
UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM
