YAMAHA TRACER 900 2021 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TRACER 900, Model: YAMAHA TRACER 900 2021Pages: 118, PDF Size: 4.33 MB
Page 81 of 118
Manutenção periódica e ajustes
7-13
7
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.6. Instale o novo cartucho do filtro de
óleo e aperte-o com o binário especi-
ficado. 7. Instale a cavilha de drenagem de óleo
do motor e uma nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
8. Verta a quantidade especificada de óleo recomendado no cárter.
NOTAÉ recomendável utilizar um funil.9. Depois de verificar o anel de vedação
em O da tampa de enchimento de
óleo do motor, instale a tampa de en-
chimento.NOTALimpe qualquer derrame de óleo antes de
ligar o motor.10. Ligue o motor e deixe-o ao ralenti en- quanto verifica se existem fugas de
óleo.
NOTASe encontrar fugas de óleo que não conse-
gue reparar, solicite uma inspeção do veí-
culo.11. Desligue o motor, aguarde alguns mi-
nutos até o nível de óleo assentar e,
depois, verifique o nível de óleo uma
última vez. PRECAUÇÃO: Não utilize
o veículo até ter a certeza de que o
nível de óleo d o motor é suficiente.
[PCA10012]
1. Anel de vedação em O
1. Chave de binário
1
Binário de aperto:
Cartucho do filtro de óleo:
17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 N·m (4.3 kgf·m, 32 lb·ft)
UB5UP0P0.book Page 13 Friday, December 18, 2020 5:40 PM
Page 82 of 118
Manutenção periódica e ajustes
7-14
7
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líqui do refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada. 2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1 1
2 1
2
3 3
UB5UP0P0.book Page 14 Friday, December 18, 2020 5:40 PM
Page 83 of 118
Manutenção periódica e ajustes
7-15
7
4. Adicione líquido refrigerante até à
marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
5. Coloque a tampa do reservatório de
refrigerante.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento
do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro
de ar.
1. Tampa do reservatório de refrigerante
1 1 1
UB5UP0P0.book Page 15 Friday, December 18, 2020 5:40 PM
Page 84 of 118
Manutenção periódica e ajustes
7-16
7
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU64412
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
A pressão de ar d os pneus d eve ser
verifica da e ajustad a com os pneus
frios (isto é, quand o a temperatura
d os pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
Ve l o c i
dad e de ralenti do motor:
1200–1400 rpm
UB5UP0P0.book Page 16 Friday, December 18, 2020 5:40 PM
Page 85 of 118
Manutenção periódica e ajustes
7-17
7
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima:
Veí cu lo:193 kg (425 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UB5UP0P0.book Page 17 Friday, December 18, 2020 5:40 PM
Page 86 of 118
Manutenção periódica e ajustes
7-18
7

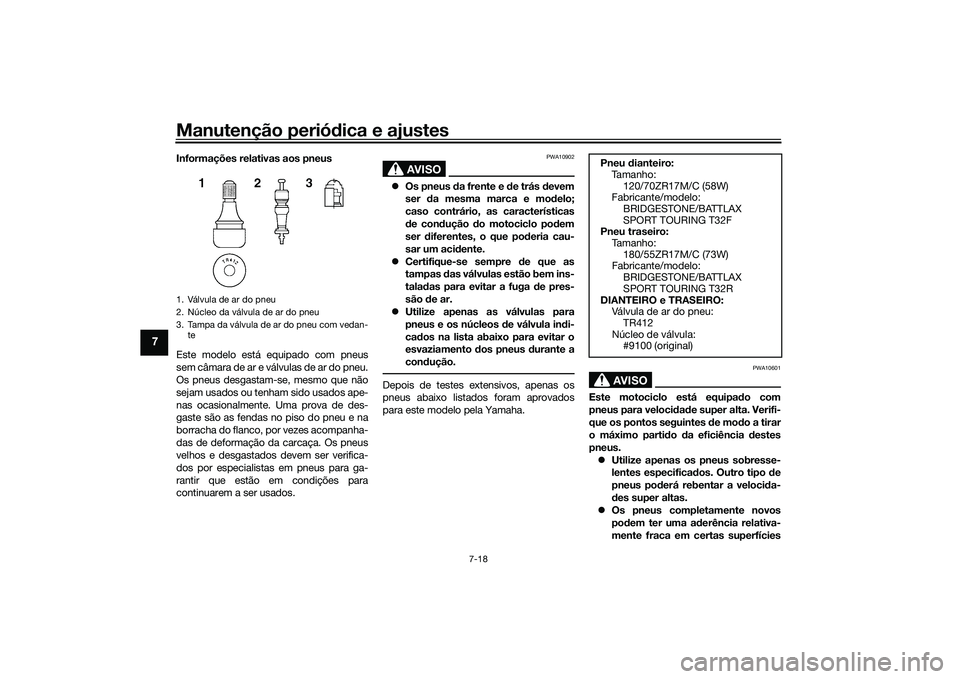

Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo pod em
ser diferentes, o que pod eria cau-
sar um aci dente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
ca dos na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipa do com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência destes
pneus. Utilize apenas os pneus sobresse-
lentes especificad os. Outro tipo de
pneus pod erá rebentar a veloci da-
d es super altas.
Os pneus completamente novos
pod em ter uma a derência relativa-
mente fraca em certas superfícies
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan- te
Pneu dianteiro:
Ta m a n h o :
120/70ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
SPORT TOURING T32F
Pneu traseiro: Ta m a n h o :
180/55ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
SPORT TOURING T32R
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:
TR412
Núcleo de válvula: #9100 (original)
UB5UP0P0.book Page 18 Friday, December 18, 2020 5:40 PM
Page 87 of 118

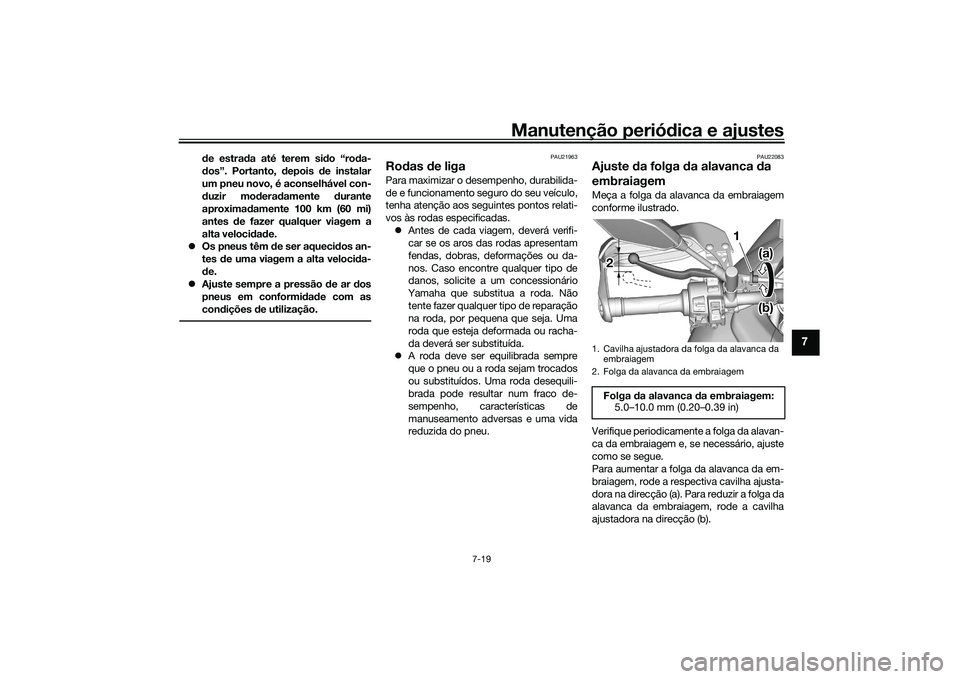

Manutenção periódica e ajustes
7-19
7
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
PAU21963
Rodas de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22083
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respectiva cavilha ajusta-
dora na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direcção (b).1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagem
Folga da alavanca da embraiagem: 5.0–10.0 mm (0.20–0.39 in)
1 1
2 (a) (a)
(b) (b)
1
2
(a)
(b)
UB5UP0P0.book Page 19 Tuesday, January 12, 2021 6:24 PM
Page 88 of 118

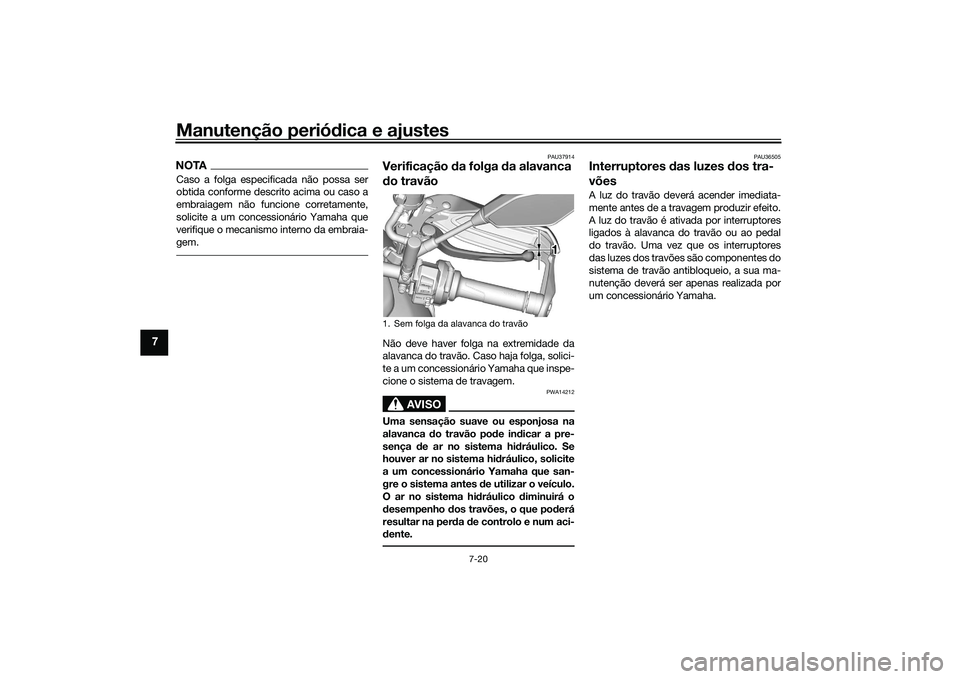

Manutenção periódica e ajustes
7-20
7
NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione corretamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem.
PAU37914
Verificação da folga da alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU36505
Interruptores d as luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
1. Sem folga da alavanca do travão
1 1 1
UB5UP0P0.book Page 20 Friday, December 18, 2020 5:40 PM
Page 89 of 118

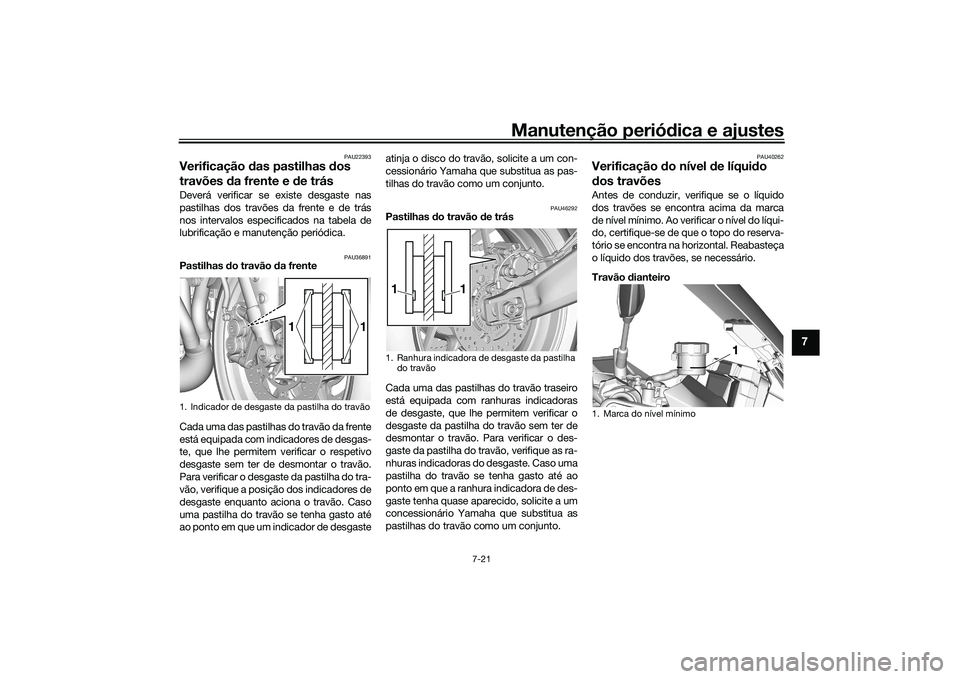

Manutenção periódica e ajustes
7-21
7
PAU22393
Verificação das pastilhas dos
travões da frente e d e trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU36891
Pastilhas do travão d a frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgaste atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU46292
Pastilhas
do travão d e trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que a ranhura indicadora de des-
gaste tenha quase aparecido, solicite a um
concessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU40262
Verificação do nível de líqui do
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Indicador de desgaste da pastilha do travão
1
1
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
1. Marca do nível mínimo
1 1 1
UB5UP0P0.book Page 21 Friday, December 18, 2020 5:40 PM
Page 90 of 118

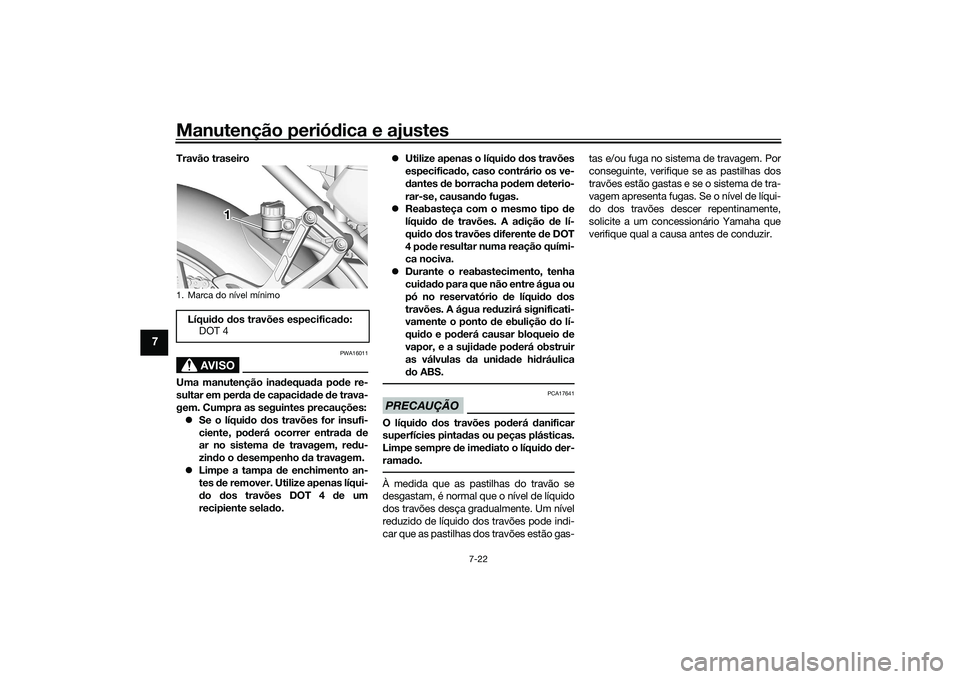

Manutenção periódica e ajustes
7-22
7
Travão traseiro
AVISO
PWA16011
Uma manutenção ina dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema d e travagem, redu-
zin do o d esempenho da travagem.
Limpe a tampa d e enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do.
Utilize apenas o líquid o dos travões
especificad o, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
Reabasteça com o mesmo tipo d e
líqui do de travões. A a dição de lí-
qui do dos travões d iferente de DOT
4 pod e
re
sultar numa reação quími-
ca nociva.
Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água red uzirá significati-
vamente o ponto d e ebulição do lí-
qui do e pod erá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líquid o dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de ime diato o líquid o der-
rama do.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas- tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimoLíqui
do d os travões especifica do:
DOT 4
1 1 1
UB5UP0P0.book Page 22 Friday, December 18, 2020 5:40 PM
