Funções dos controlos e instrumentos
4-29
4

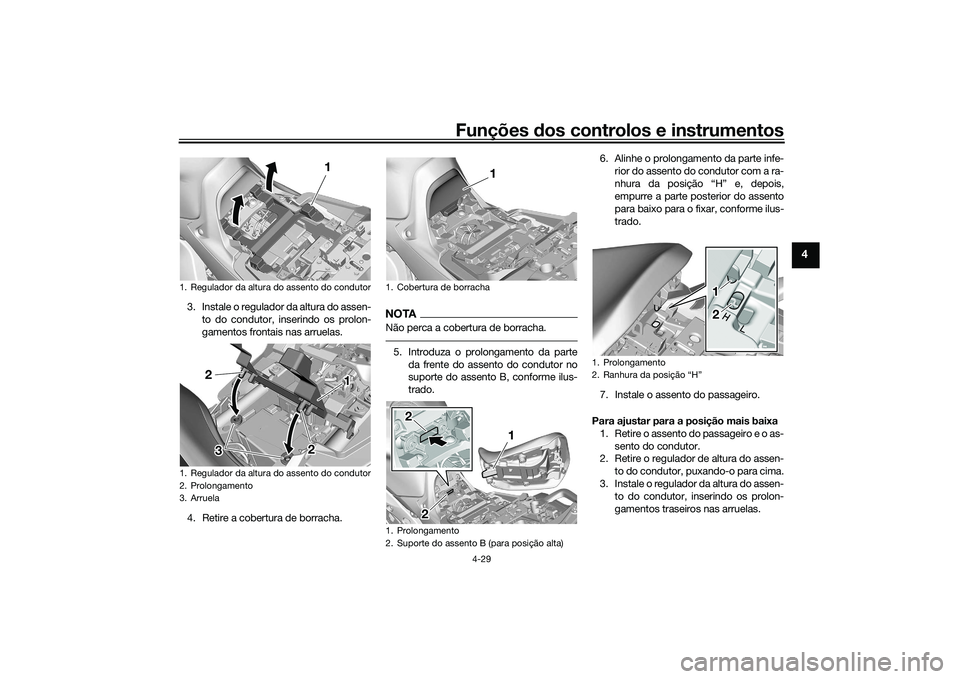

3. Instale o regulador da altura do assen-
to do condutor, inserindo os prolon-
gamentos frontais nas arruelas.
4. Retire a cobertura de borracha.
NOTANão perca a cobertura de borracha.5. Introduza o prolongamento da parte da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado. 6. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.
7. Instale o assento do passageiro.
Para ajustar para a posição mais baixa 1. Retire o assento do passageiro e o as- sento do condutor.
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
3. Instale o regulador da altura do assen- to do condutor, inserindo os prolon-
gamentos traseiros nas arruelas.
1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Prolongamento
3. Arruela
1 1 1
11 1
2 2 2
2 2 2
3 3
1. Cobertura de borracha
1. Prolongamento
2. Suporte do assento B (para posição alta)
1 1 1
2 2 2
1
2
1
2
1. Prolongamento
2.
1 1
2
12
UB5UP0P0.book Page 29 Friday, December 18, 2020 5:40 PM
Page 52 of 118
Funções dos controlos e instrumentos
4-30
4

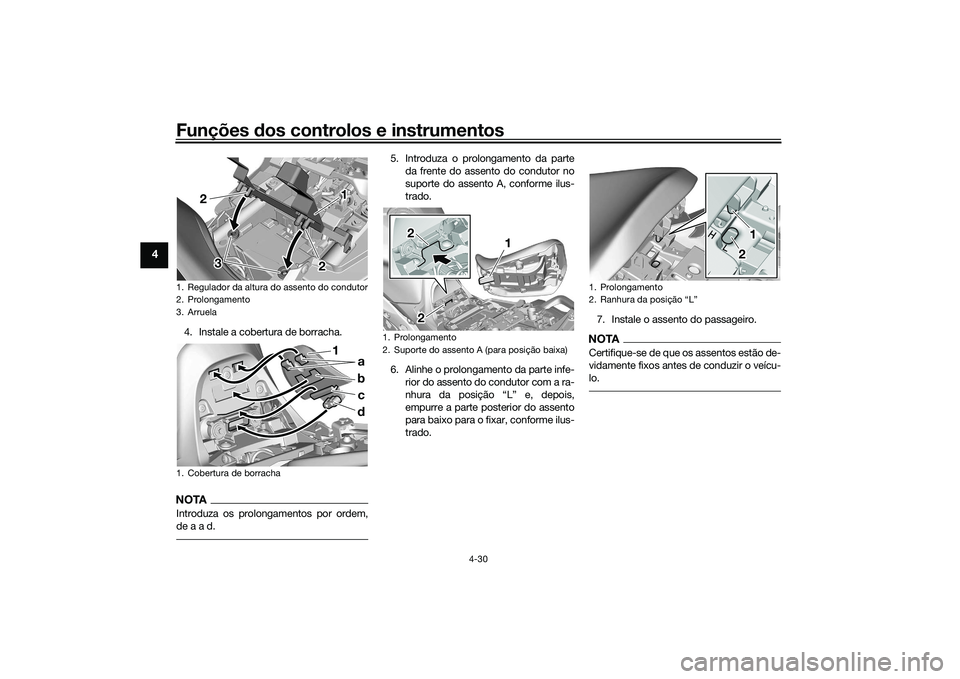

4. Instale a cobertura de borracha.NOTAIntroduza os prolongamentos por ordem,
de a a d.
5. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.
6. Alinhe o prolongamento da parte infe- rior do assento do condutor com a ra-
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado. 7. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Regulador da altura
do assento do condutor
2. Prolongamento
3. Arruela
1. Cobertura de borracha
1 1 1
2 2
2 2
3 3
d
c
b a
1
1. Prolongamento
2. Suporte do assento A (para posição baixa)
1 1
2
2
1
22
1. Prolongamento
2.
1 1
2 12
UB5UP0P0.book Page 30 Friday, December 18, 2020 5:40 PM
Page 53 of 118
Funções dos controlos e instrumentos
4-31
4
PAU91560

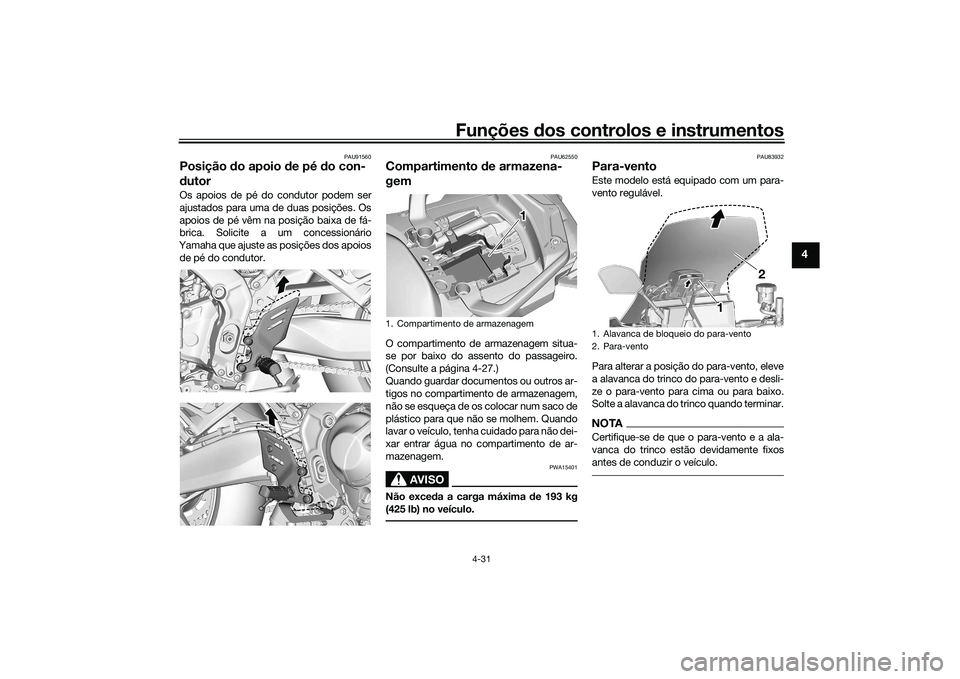

Posição do apoio d e pé do con-
d utorOs apoios de pé do condutor podem ser
ajustados para uma de duas posições. Os
apoios de pé vêm na posição baixa de fá-
brica. Solicite a um concessionário
Yamaha que ajuste as posições dos apoios de pé do condutor.
PAU62550
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 4-27.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exce da a carga máxima de 193 kg
(425 lb) no veículo.
PAU83932
Para-vento Este modelo está equipado com um para-
vento regulável.
Para alterar a posição do para-vento, eleve
a alavanca do trinco do para-vento e desli-
ze o para-vento para cima ou para baixo.
Solte a alavanca do trinco quando terminar.NOTACertifique-se de que o para-vento e a ala-
vanca do trinco estão devidamente fixos
antes de conduzir o veículo.
1. Compartimento de armazenagem
111
1. Alavanca de bloqueio do para-vento
2. Para-vento
1 1 1
2
UB5UP0P0.book Page 31 Friday, December 18, 2020 5:40 PM
Page 54 of 118
Funções dos controlos e instrumentos
4-32
4
PAU46833
Posição do guia dor O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU62454
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário po derá ocorrer
uma fraca capaci dad e de manobra e
per da de estabili dad e.Cada perna da forquilha dianteira está
equipada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita também está equipada
com um parafuso ajustador da força amor-
tecedora de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode a cavilha ajustadora na direção (a)
para aumentar a pré-carga da mola.
Rode a cavilha ajustadora na direção (b)
para diminuir a pré-carga da mola. O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
1. Guiador
1
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
UB5UP0P0.book Page 32 Friday, December 18, 2020 5:40 PM
Page 55 of 118
Funções dos controlos e instrumentos
4-33
4
Força amorteced ora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha direita.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Ponto
de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direção (b)
Normal: 6 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a)
(b)
UB5UP0P0.book Page 33 Friday, December 18, 2020 5:40 PM
Page 56 of 118
Funções dos controlos e instrumentos
4-34
4
PAU57944
Ajuste do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas para fazer
este ajuste.
Força amorteced ora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
1. Anel ajustador de pré-carga da mola
2. Barra de extensão
3. Chave inglesa especial
4. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Parafuso ajustador da força amortecedora de recuoPonto d e afinação do amortecimen-
to de recuo:
Mínimo (suave): 2 1/2 volta(s) na direção (b)
Normal:
1 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1(a)
(b)
UB5UP0P0.book Page 34 Friday, December 18, 2020 5:40 PM
Page 57 of 118
Funções dos controlos e instrumentos
4-35
4
NOTAAo rodar o ajustador da força amortecedo-
ra na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
Não submeta o amorteced or a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explod ir
d evi do a pressão excessiva d o gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
Não descarte o amorteced or danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU84680
Pren ded ores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU49454
Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
24 W (2 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da tomad a CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
1. Prendedor da correia de bagagem
111
1. Tampa do conector CC auxiliar
1 1 1
UB5UP0P0.book Page 35 Friday, December 18, 2020 5:40 PM
Page 58 of 118
Funções dos controlos e instrumentos
4-36
4

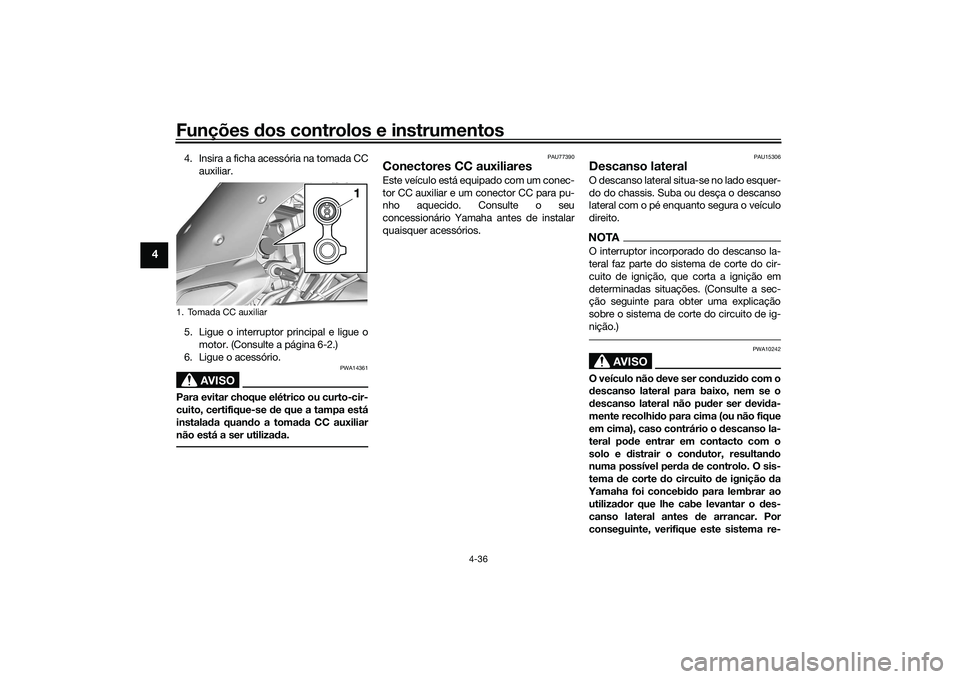

4. Insira a ficha acessória na tomada CC
auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 6-2.)
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PAU77390
Conectores CC auxiliaresEste veículo está equipado com um conec-
tor CC auxiliar e um conector CC para pu-
nho aquecido. Consulte o seu
concessionário Yamaha antes de instalar
quaisquer acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito d e ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
1. Tomada CC auxiliar
1
UB5UP0P0.book Page 36 Friday, December 18, 2020 5:40 PM
Page 59 of 118
Funções dos controlos e instrumentos
4-37
4
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44905

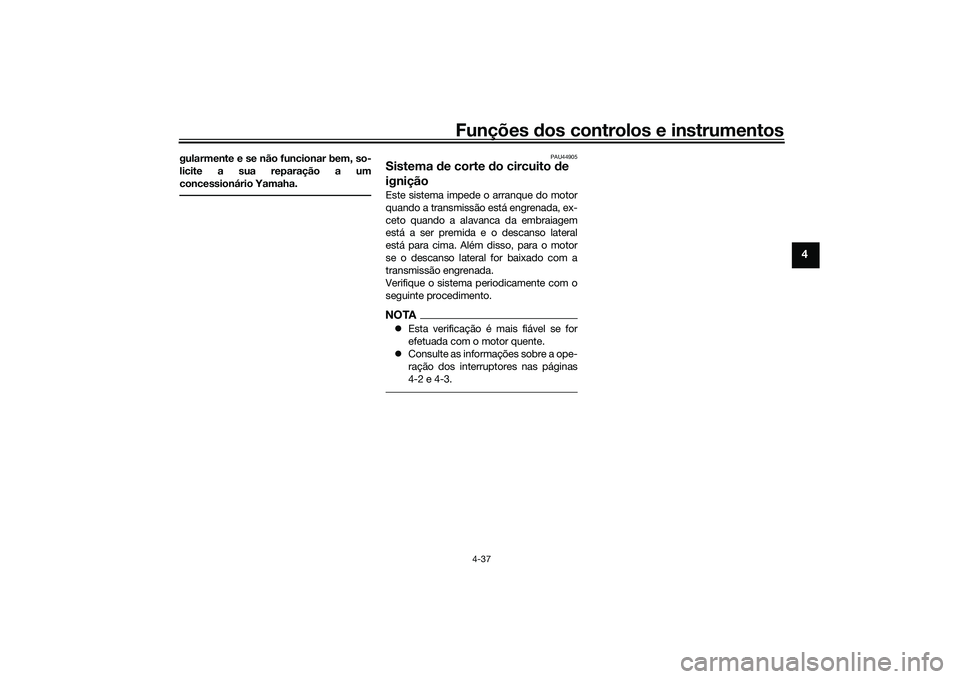

Sistema de corte d o circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas
4-2 e 4-3.
UB5UP0P0.book Page 37 Friday, December 18, 2020 5:40 PM
Page 60 of 118
Funções dos controlos e instrumentos
4-38
4
SIM
NÃOSIM NÃO
SIM NÃO
AVISO

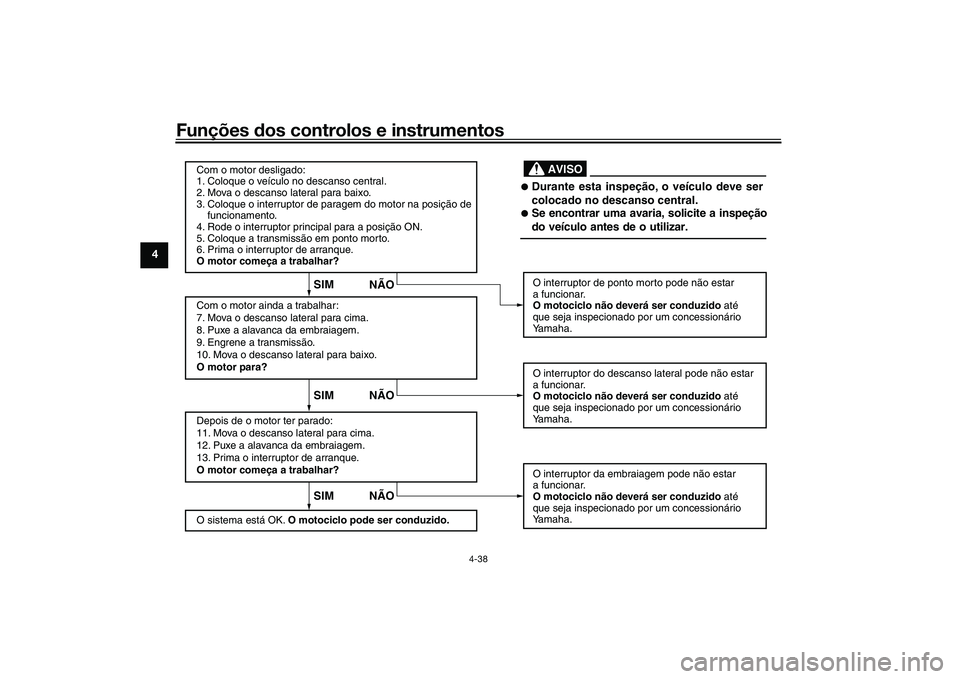

Com o motor desligado:
1. Coloque o veículo no descanso central.
2. Mova o descanso lateral para baixo.
3. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
4. Rode o interruptor principal para a posição ON.
5. Coloque a transmissão em ponto morto.
6. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
7. Mova o descanso lateral para cima.
8. Puxe a alavanca da embraiagem.
9. Engrene a transmissão.
10. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
11. Mova o descanso lateral para cima.
12. Puxe a alavanca da embraiagem.
13. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido.
Durante esta inspeção, o veículo deve ser
colocado no descanso central.
Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UB5UP0P0.book Page 38 Friday, December 18, 2020 5:40 PM
