Strumento e funzioni di controllo

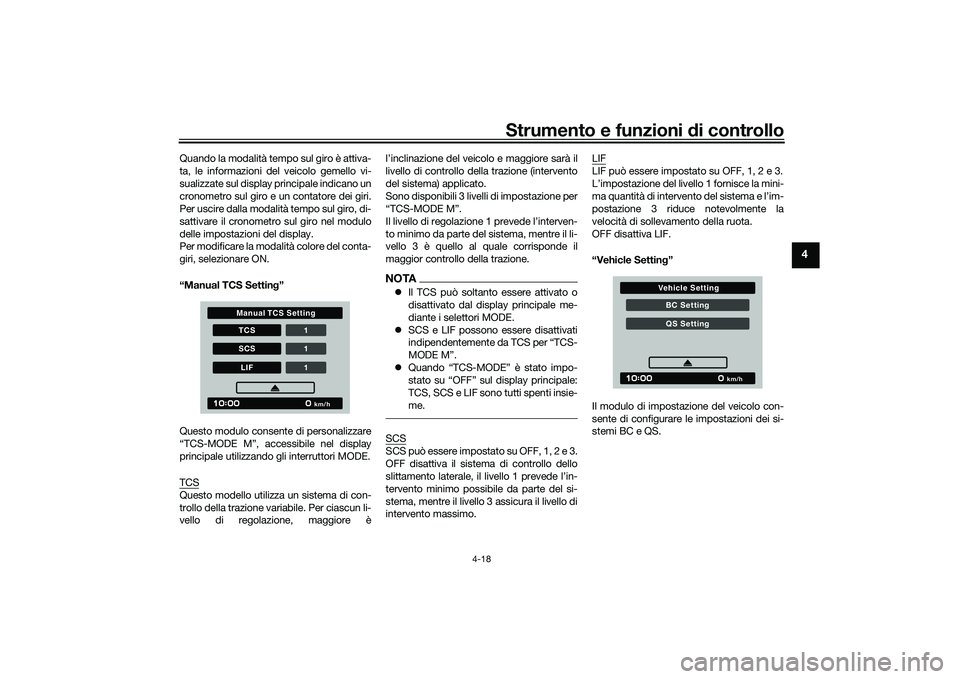

4-18
4
Quando la modalità tempo sul giro è attiva-
ta, le informazioni de l veicolo gemello vi-
sualizzate sul display principale indicano un
cronometro sul giro e un contatore dei giri.
Per uscire dalla modalità tempo sul giro, di-
sattivare il cronometro sul giro nel modulo
delle impostazioni del display.
Per modificare la modalità colore del conta-
giri, selezionare ON.
“Manual TCS Setting ”
Questo modulo consente di personalizzare
“TCS-MODE M”, accessibile nel display
principale utilizzando gli interruttori MODE.
TCSQuesto modello utilizza un sistema di con-
trollo della trazione variabile. Per ciascun li-
vello di regolazione, maggiore è l’inclinazione del veicolo e maggiore sarà il
livello di controllo della trazione (intervento
del sistema) applicato.
Sono disponibili 3 livelli di impostazione per
“TCS-MODE M”.
Il livello di regolazione 1 prevede l’interven-
to minimo da parte del sistema, mentre il li-
vello 3 è quello al quale corrisponde il
maggior controllo della trazione.
NOTA
Il TCS può soltanto essere attivato o
disattivato dal display principale me-
diante i selettori MODE.
 SCS e LIF possono essere disattivati
indipendentemente da TCS per “TCS-
MODE M”.
 Quando “TCS-MODE” è stato impo-
stato su “OFF” sul display principale:
TCS, SCS e LIF sono tutti spenti insie-
me.SCSSCS può essere impostato su OFF, 1, 2 e 3.
OFF disattiva il sistema di controllo dello
slittamento laterale, il livello 1 prevede l’in-
tervento minimo possibile da parte del si-
stema, mentre il livello 3 assicura il livello di
intervento massimo. LIF
LIF può essere impostato su OFF, 1, 2 e 3.
L’impostazione del livello 1 fornisce la mini-
ma quantità di intervento del sistema e l’im-
postazione 3 riduce
notevolmente la
velocità di sollevamento della ruota.
OFF disattiva LIF.
“Vehicle Setting ”
Il modulo di impostazione del veicolo con-
sente di configurare le impostazioni dei si-
stemi BC e QS.
TCS 1SC S 1LIF 1
km/h
Manual TCS Setting
BC SettingQS S etting
km/h
Vehicle Setting
UBAPH0H0.book Page 18 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo

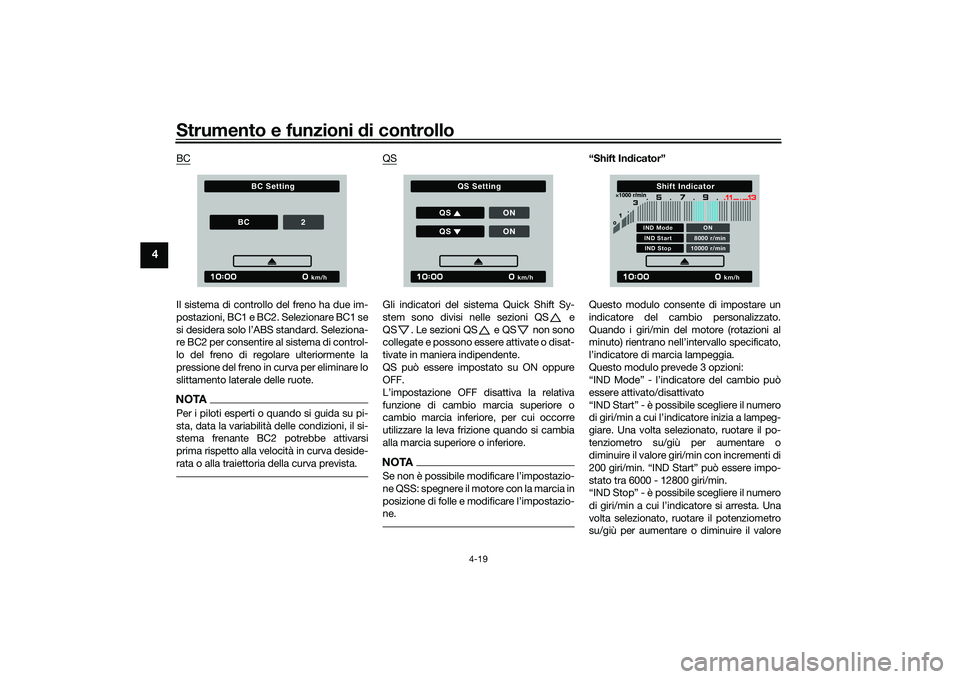

4-19
4
BCIl sistema di controllo del freno ha due im-
postazioni, BC1 e BC2. Selezionare BC1 se
si desidera solo l’ABS standard. Seleziona-
re BC2 per consentire al sistema di control-
lo del freno di regolare ulteriormente la
pressione del freno in curva per eliminare lo
slittamento laterale delle ruote.NOTAPer i piloti esperti o quando si guida su pi-
sta, data la variabilità delle condizioni, il si-
stema frenante BC2 potrebbe attivarsi
prima rispetto alla velocità in curva deside-
rata o alla traiettoria della curva prevista.
QSGli indicatori del sistema Quick Shift Sy-
stem sono divisi nelle sezioni QS e
QS . Le sezioni QS e QS non sono
collegate e possono essere attivate o disat-
tivate in maniera indipendente.
QS può essere impostato su ON oppure
OFF.

funzione di cambio marcia superiore o
cambio marcia inferiore, per cui occorre
utilizzare la leva frizione quando si cambia
alla marcia superiore o inferiore.NOTA
ne QSS: spegnere il motore con la marcia in

ne.
“Shift In dicator”
Questo modulo consente di impostare un
indicatore del cambio personalizzato.
Quando i giri/min del motore (rotazioni al
minuto) rientrano nell’intervallo specificato,
l’indicatore di marcia lampeggia.
Questo modulo prevede 3 opzioni:
“IND Mode” - l’indicatore del cambio può
essere attivato/disattivato
“IND Start” - è possibile scegliere il numero
di giri/min a cui l’indicatore inizia a lampeg-
giare. Una volta selezionato, ruotare il po-
tenziometro su/giù per aumentare o
diminuire il valore giri/min con incrementi di
200 giri/min. “IND Start” può essere impo-
stato tra 6000 - 12800 giri/min.
“IND Stop” - è possibile scegliere il numero
di giri/min a cui l’indicatore si arresta. Una
volta selezionato, ruotare il potenziometro
su/giù per aumentare o diminuire il valore
km/h
BC Setting
BC
2
km/h
QS Setting
Q S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
UBAPH0H0.book Page 19 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo

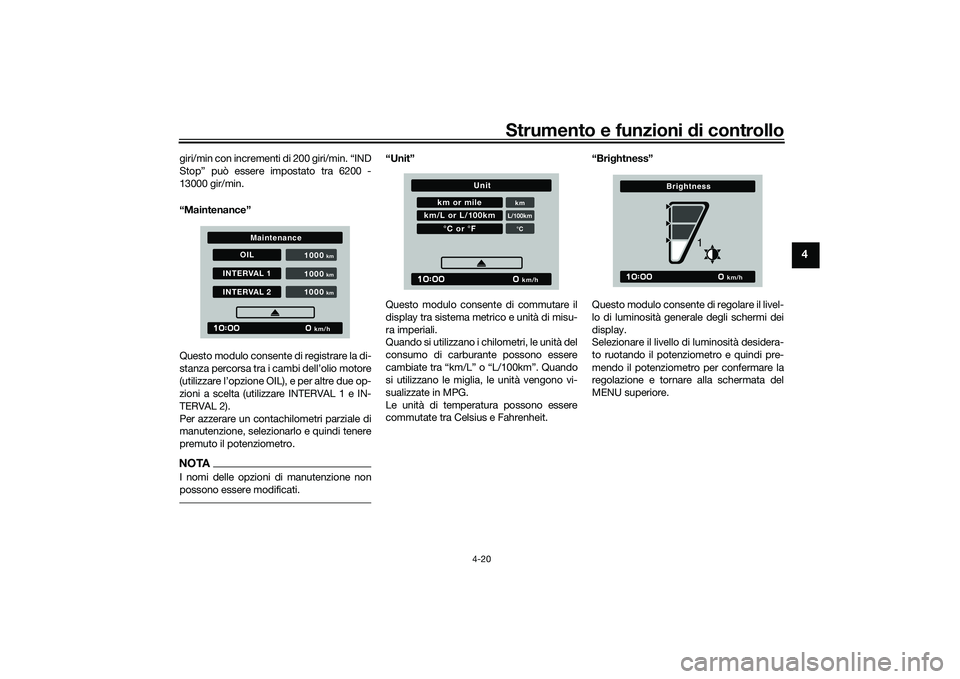

4-20
4
giri/min con incrementi di 200 giri/min. “IND
Stop” può essere impostato tra 6200 -
13000 gir/min.
“Maintenance”
Questo modulo consente di registrare la di-
stanza percorsa tra i cambi dell’olio motore
(utilizzare l’opzione OIL), e per altre due op-
zioni a scelta (utilizzare INTERVAL 1 e IN-
TERVAL 2).
Per azzerare un contachilometri parziale di
manutenzione, selezionarlo e quindi tenere
premuto il potenziometro.NOTAI nomi delle opzioni di manutenzione non
possono essere modificati.
“Unit”
Questo modulo consente di commutare il
display tra sistema metrico e unità di misu-
ra imperiali.
Quando si utilizzano i chilometri, le unità del
consumo di carburante possono essere
cambiate tra “km/L” o “L/100km”. Quando
si utilizzano le miglia, le unità vengono vi-
sualizzate in MPG.
Le unità di temperatura possono essere
commutate tra Celsius e Fahrenheit. “Bri
ghtness”
Questo modulo consente di regolare il livel-
lo di luminosità generale degli schermi dei
display.
Selezionare il livello di luminosità desidera-
to ruotando il potenziometro e quindi pre-
mendo il potenziometr o per confermare la
regolazione e tornare alla schermata del
MENU superiore.
OIL
INTERVAL 1INTERVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
UBAPH0H0.book Page 20 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo

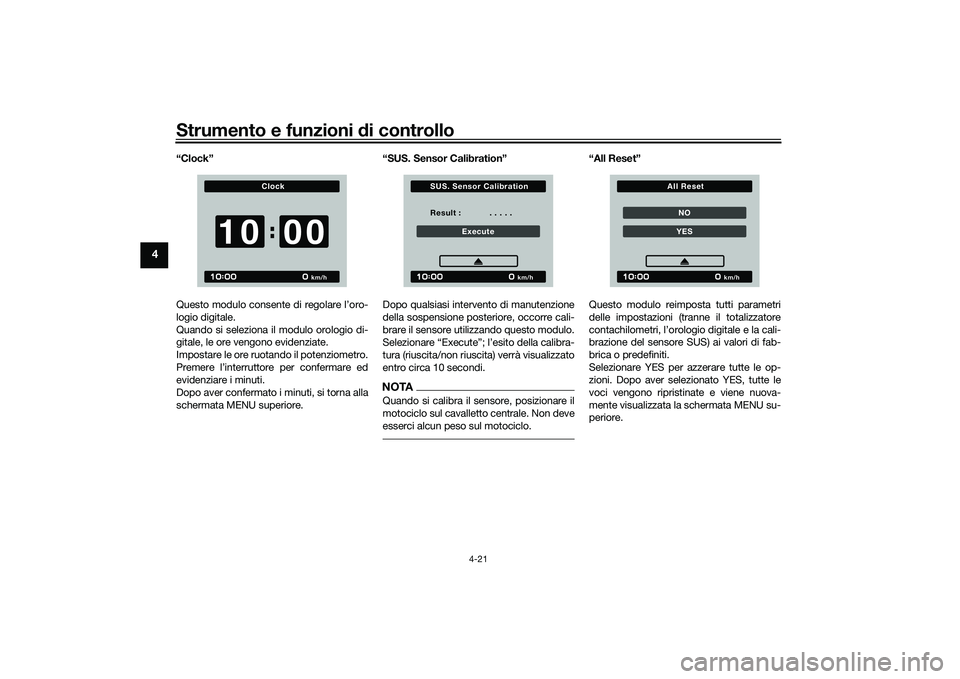

4-21
4
“Clock”
Questo modulo consente di regolare l’oro-
logio digitale.
Quando si seleziona il modulo orologio di-
gitale, le ore vengono evidenziate.
Impostare le ore ruotando il potenziometro.
Premere l’interruttore per confermare ed
evidenziare i minuti.
Dopo aver confermato i minuti, si torna alla
schermata MENU superiore. “SUS. Sensor Calibration”
Dopo qualsiasi intervento di manutenzione
della sospensione posteriore, occorre cali-
brare il sensore utilizzando questo modulo.
Selezionare “Execute”; l’esito della calibra-
tura (riuscita/non riuscita) verrà visualizzato
entro circa 10 secondi.
NOTAQuando si calibra il sensore, posizionare il
motociclo sul cavalletto centrale. Non deve
esserci alcun peso sul motociclo.
“All Reset”
Questo modulo reimposta tutti parametri
delle impostazioni (tranne il totalizzatore
contachilometri, l’orologio digitale e la cali-
brazione del sensore SUS) ai valori di fab-
brica o predefiniti.
Selezionare YES per az
zerare tutte le op-
zioni. Dopo aver selezionato YES, tutte le
voci vengono ripristinate e viene nuova-
mente visualizzata la schermata MENU su-
periore.
km/h
Clock
0010
Result : . . . . .
Execute
km/h
S U S. S ensor Calib ration
NOYES
km/h
All Reset
UBAPH0H0.book Page 21 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo

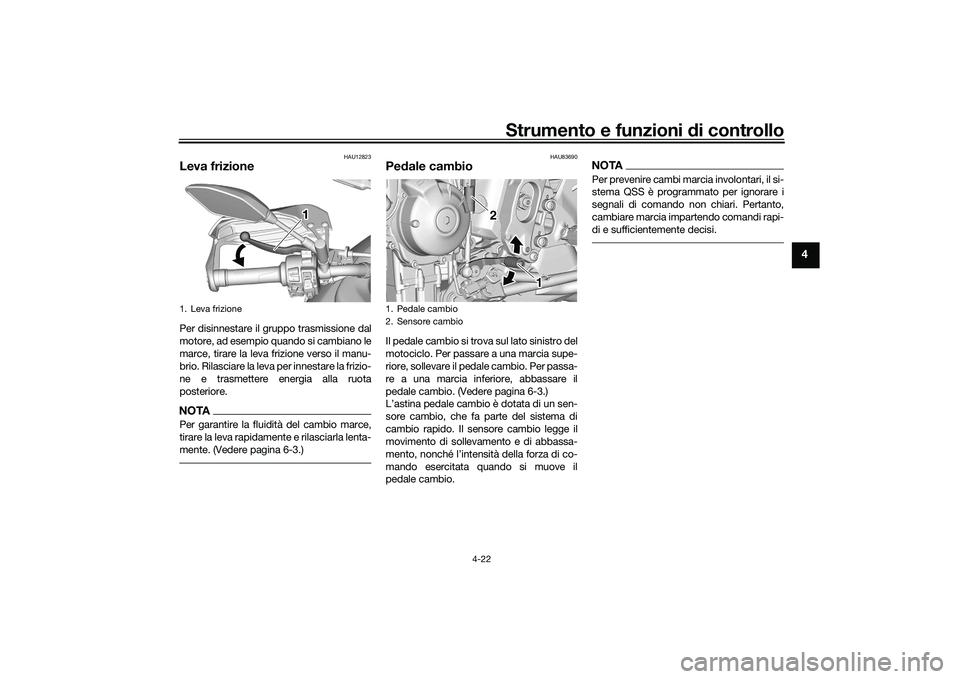

4-22
4
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidamente e rilasciarla lenta-
mente. (Vedere pagina 6-3.)
HAU83690
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 6-3.)
L’astina pedale cambio è dotata di un sen-
sore cambio, che fa parte del sistema di
cambio rapido. Il sensore cambio legge il
movimento di sollevamento e di abbassa-
mento, nonché l’intensità della forza di co-
mando esercitata quando si muove il
pedale cambio.
NOTAPer prevenire cambi marcia involontari, il si-
stema QSS è programmato per ignorare i
segnali di comando non chiari. Pertanto,
cambiare marcia impartendo comandi rapi-
di e sufficientemente decisi.
1. Leva frizione
1 1 1
1. Pedale cambio
2. Sensore cambio
1 1
2 2
UBAPH0H0.book Page 22 Monday, December 21, 2020 3:22 PM

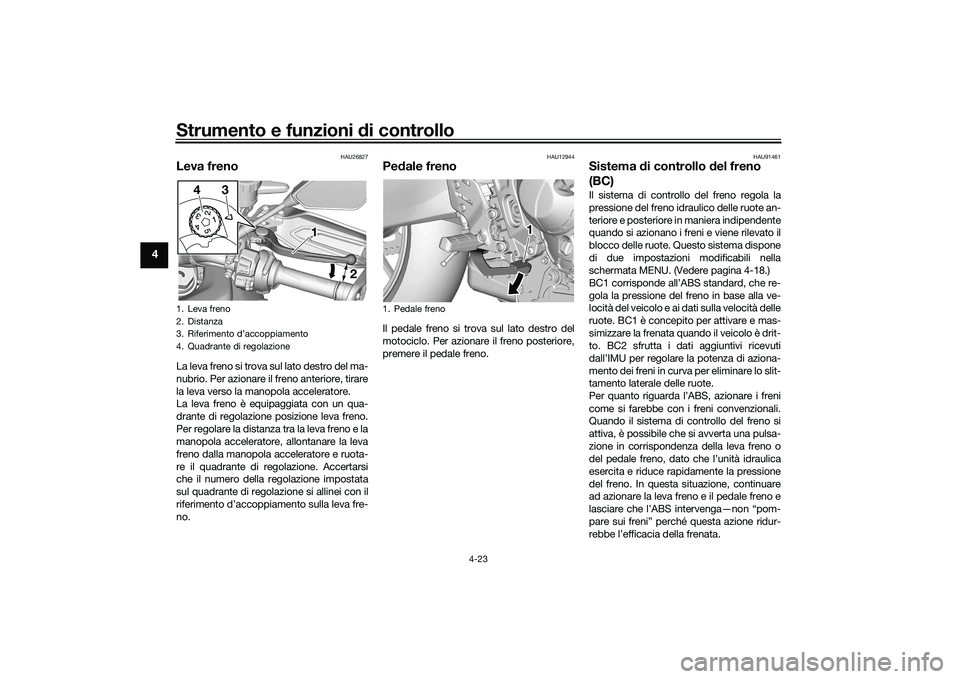

Strumento e funzioni di controllo
4-23
4
HAU26827
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare la leva
freno dalla manopola acceleratore e ruota-
re il quadrante di regolazione. Accertarsi
che il numero della regolazione impostata
sul quadrante di regolazione si allinei con il
riferimento d’accoppiamento sulla leva fre-
no.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU91461
Sistema di controllo d el freno
(BC)Il sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore in maniera indipendente
quando si azionano i freni e viene rilevato il
blocco delle ruote. Questo sistema dispone
di due impostazioni modificabili nella
schermata MENU. (Vedere pagina 4-18.)
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle
ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to. BC2 sfrutta i dati aggiuntivi ricevuti
dall’IMU per regolare la potenza di aziona-
mento dei freni in curva per eliminare lo slit-
tamento laterale delle ruote.
Per quanto riguarda l’ABS, azionare i freni
come si farebbe con i freni convenzionali.
Quando il sistema di controllo del freno si
attiva, è possibile che si avverta una pulsa-
zione in corrispondenza della leva freno o
del pedale freno, dato che l’unità idraulica
esercita e riduce rapidamente la pressione
del freno. In questa situazione, continuare
ad azionare la leva freno e il pedale freno e
lasciare che l’ABS intervenga—non “pom-
pare sui freni” perché questa azione ridur-
rebbe l’efficacia della frenata.
1. Leva freno
2. Distanza
3. Riferimento d’accoppiamento
4. Quadrante di regolazione
1 1
2
1
2
4
3
1. Pedale freno
1 1 1
UBAPH0H0.book Page 23 Monday, December 21, 2020 3:22 PM

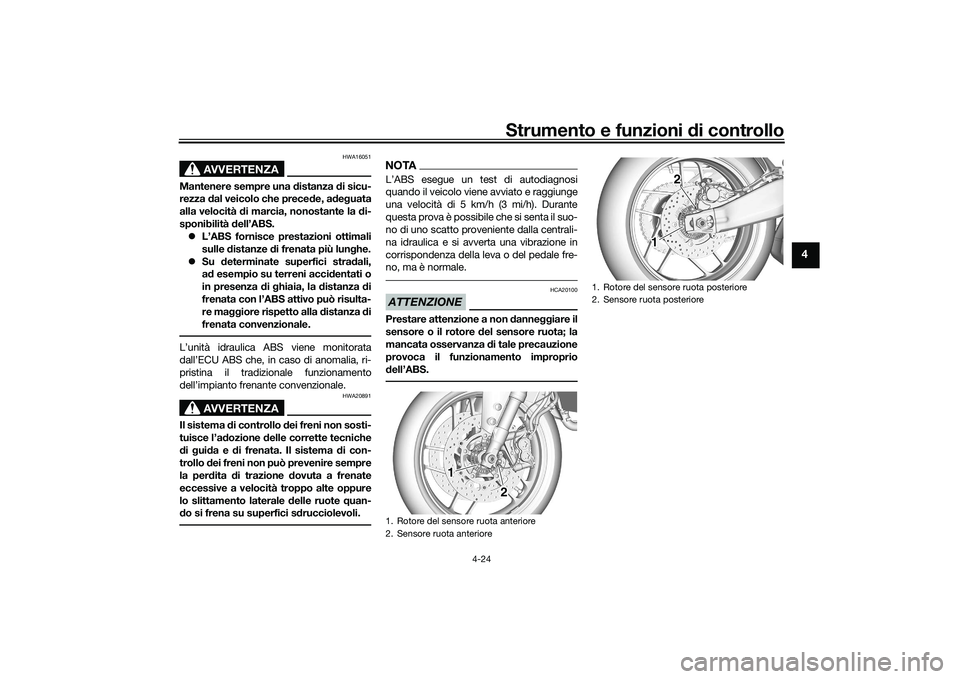

Strumento e funzioni di controllo
4-24
4
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.L’unità idraulica ABS viene monitorata
dall’ECU ABS che, in caso di anomalia, ri-
pristina il tradizionale funzionamento
dell’impianto frenante convenzionale.
AVVERTENZA
HWA20891
Il sistema d i controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema d i con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote quan-
d o si frena su superfici s drucciolevoli.
NOTAL’ABS esegue un test di autodiagnosi
quando il veicolo viene avviato e raggiunge
una velocità di 5 km/h (3 mi/h). Durante
questa prova è possibile che si senta il suo-
no di uno scatto proveniente dalla centrali-
na idraulica e si avverta una vibrazione in
corrispondenza della leva o del pedale fre-
no, ma è normale.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore
1 1 1
2 2
1. Rotore del sensore ruota posteriore
2. Sensore ruota posteriore
1 1 12 2
UBAPH0H0.book Page 24 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-25
4

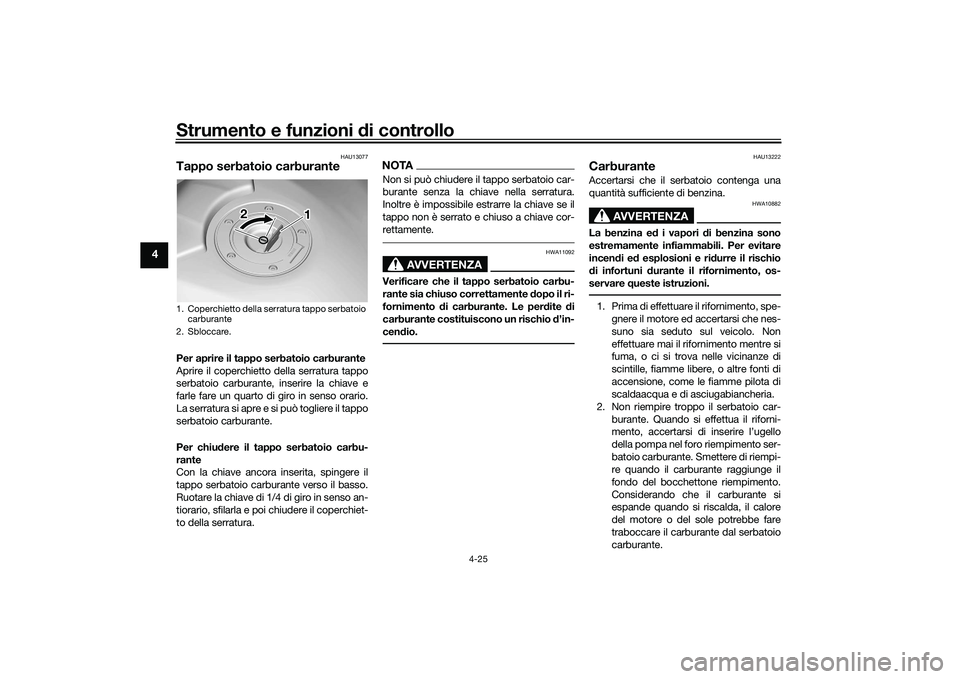

HAU13077
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, in serire la chiave e
farle fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il tappo
serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita, spingere il
tappo serbatoio carburante verso il basso.
Ruotare la chiave di 1/4 di giro in senso an-
tiorario, sfilarla e poi chiudere il coperchiet-
to della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d ’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.
1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
UBAPH0H0.book Page 25 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-26
4

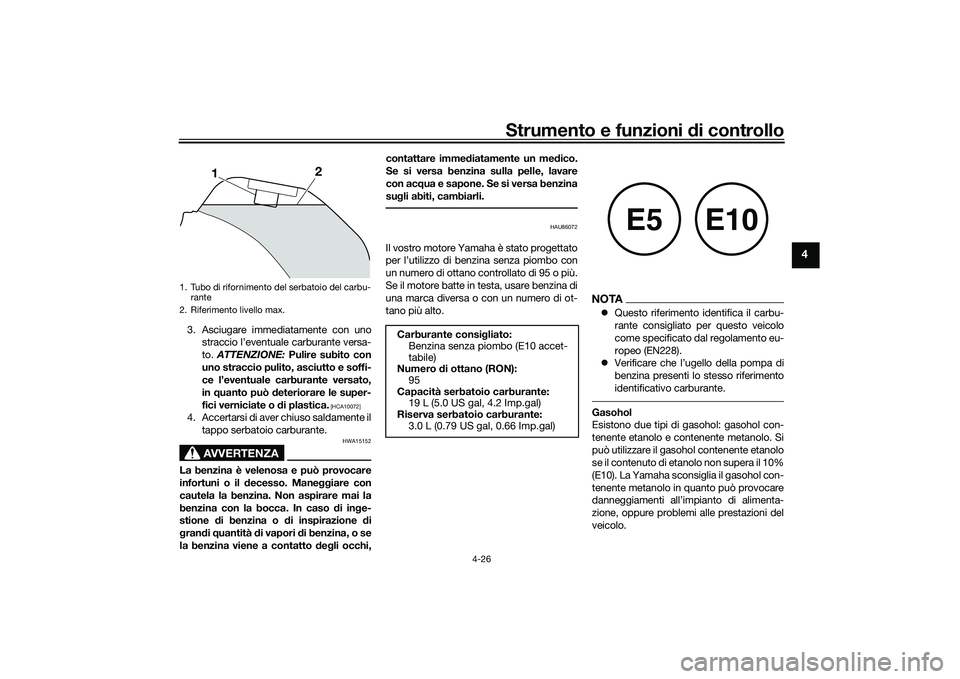

3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU86072
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 95 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di ot-
tano più alto.
NOTA Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Verificare che l’ugello della pompa di
benzina presenti lo stesso riferimento
identificativo carburante.Gasohol
Esistono due tipi di gasohol: gasohol con-
tenente etanolo e contenente metanolo. Si
può utilizzare il gasohol contenente etanolo
se il contenuto di etanolo non supera il 10%
(E10). La Yamaha sconsiglia il gasohol con-
tenente metanolo in quanto può provocare
danneggiamenti all’impianto di alimenta-
zione, oppure problemi alle prestazioni del
veicolo.
1. Tubo di rifornimento del serbatoio del carbu- rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina senza piombo (E10 accet-
tabile)
Numero d i ottano (RON):
95
Capacità serbatoio carburante: 19 L (5.0 US gal, 4.2 Imp.gal)
Riserva serbatoio carburante:
3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UBAPH0H0.book Page 26 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-27
4
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe dannegg iamenti gravi sia alle
parti interne d el motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.

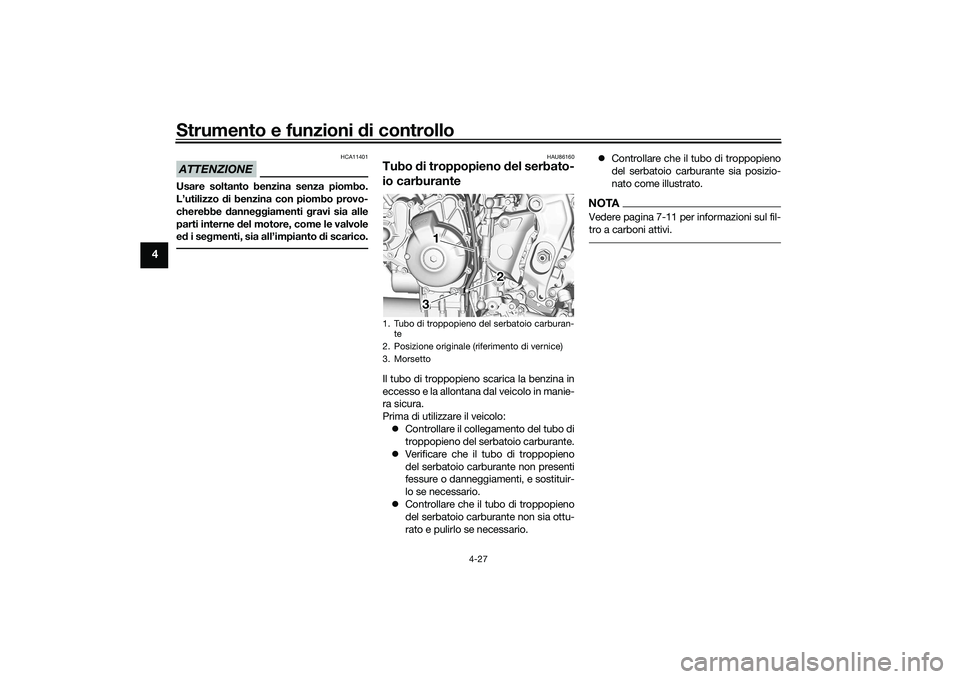

HAU86160
Tubo di troppopieno del serbato-
io carburanteIl tubo di troppopieno scarica la benzina in
eccesso e la allontana dal veicolo in manie-
ra sicura.
Prima di utilizzare il veicolo:
 Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.
 Verificare che il tubo di troppopieno
del serbatoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che il tubo di troppopieno
del serbatoio carburante non sia ottu-
rato e pulirlo se necessario. 
Controllare che il tubo di troppopieno
del serbatoio carburante sia posizio-
nato come illustrato.
NOTAVedere pagina 7-11 per informazioni sul fil-
tro a carboni attivi.
1. Tubo di troppopieno del serbatoio carburan-
te
2. Posizione originale (riferimento di vernice)
3. Morsetto
1 1 1
3 3 2 2
UBAPH0H0.book Page 27 Monday, December 21, 2020 3:22 PM
