FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU61140

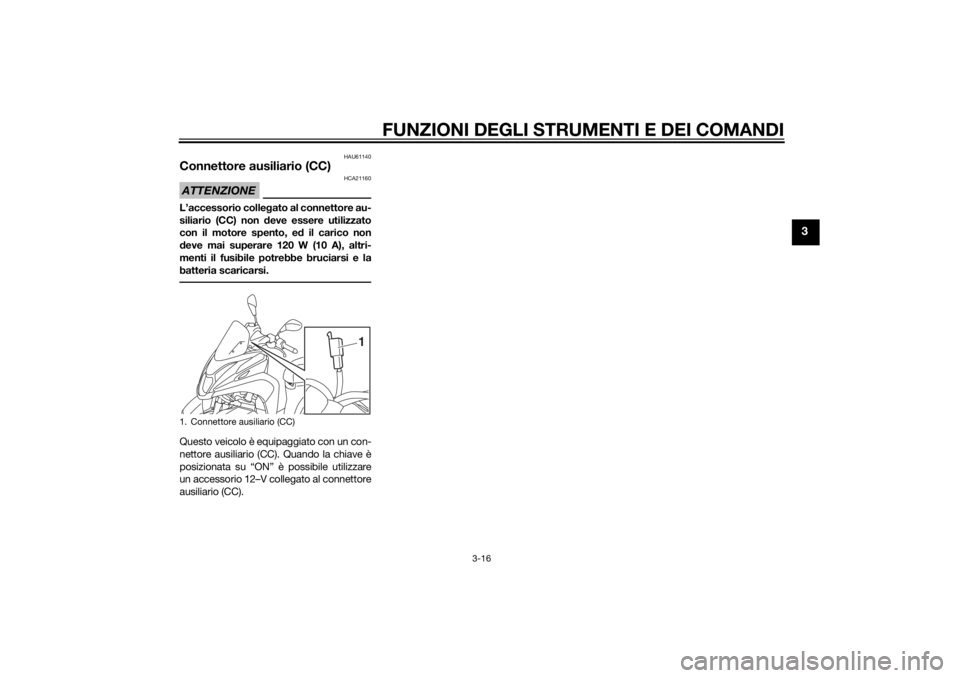

Connettore ausiliario (CC)ATTENZIONE
HCA21160
L’accessorio collegato al connettore au-
siliario (CC) non deve essere utilizzato
con il motore spento, e d il carico non
d eve mai superare 120 W (10 A), altri-
menti il fusibile potrebbe bruciarsi e la
batteria scaricarsi.Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Quando la chiave è
posizionata su “ON” è possibile utilizzare
un accessorio 12–V collegato al connettore
ausiliario (CC).1. Connettore ausiliario (CC)
1
U2CMH0H0.book Page 16 Wednesday, May 7, 2014 4:45 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di inci denti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello del carburante nel serbatoio.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante. 3-10
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-10
Olio della trasmissione finale • Controllare l’assenza di perdite di olio nel veicolo. 6-12
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento. 6-13
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-20
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-20
Manopola acceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-16, 6-22
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-22
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario. 6-17, 6-18
Leve del freno • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
6-23
Cavalletto laterale, cavallet-
to centrale • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.
6-23
Fissa ggi della parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario. —
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttament
e, fare controllare il veicolo da un con-
cessionario Yamaha. 3-13
POSIZIONE CONTROLLI PAGINA
U2CMH0H0.book Page 2 Wednesday, May 7, 2014 4:45 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i coman di
può comportare la per dita del controllo,
con possibilità di incid enti o infortuni.
HAU45311
NOTAQuesto modello è equipaggiato con un
sensore dell’angolo di inclinazione per arre-
stare il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-
terruttore avviamento.
HAU60631
Accensione del motoreATTENZIONE
HCA10251
Ve dere pa gina 5-3 per le istruzioni di ro-
d aggio del motore prima d i utilizzare il
mezzo per la prima volta.Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
il cavalletto laterale deve essere alzato.
Vedere pagina 3-14 per maggiori informa-
zioni. 1. Girare la chiave su “ON”.
Le seguenti spie d’avvertimento do-
vrebbero accendersi per pochi secon-
di e poi spegnersi. Spia guasto motore
 Spia temperatura liquido refrige-
ranteATTENZIONE
HCA15485
Se una spia d i avvertimento non si ac-
cen de all’inizio g irando la chiave su
“ON”, o se una spia di avvertimento re-
sta accesa, ve dere pa gina 3-2 per il con-
trollo del circuito della spia d i
avvertimento corrispon dente.2. Chiudere completamente l’accelera-
tore.
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
3. Accendere il motore premendo l’inter-ruttore avviamento e azionando il fre-
no anteriore o posteriore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni
tentativo.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU60640

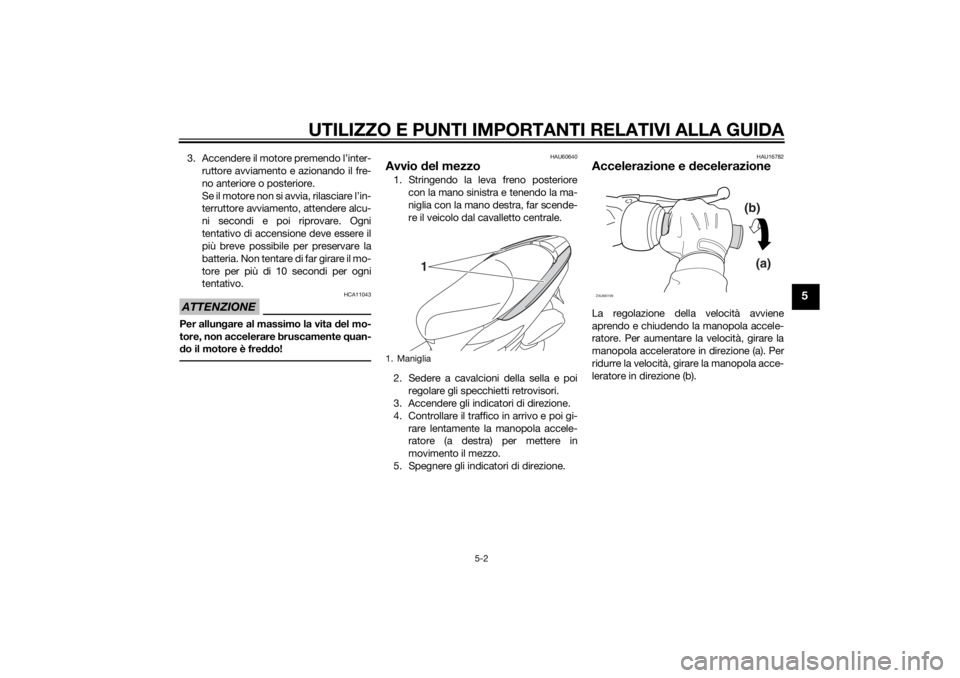

Avvio del mezzo1. Stringendo la leva freno posteriore
con la mano sinistra e tenendo la ma-
niglia con la mano destra, far scende-
re il veicolo dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accele-
ratore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16782
Accelerazione e decelerazioneLa regolazione della velocità avviene
aprendo e chiudendo la manopola accele-
ratore. Per aumentare la velocità, girare la
manopola acceleratore in direzione (a). Per
ridurre la velocità, girare la manopola acce-
leratore in direzione (b).
1. Maniglia
1
(b)
(a)
ZAUM0199
U2CMH0H0.book Page 2 Wednesday, May 7, 2014 4:45 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU60650
Frenatura
AVVERTENZA
HWA17790
Evitare frenate brusche o improvvi-
se (specialmente q uando ci si incli-
na su d i un lato), altrimenti il veicolo
potrebbe slittare o ribaltarsi.
 Quan do sono ba gnati, i passa ggi a
livello, le rotaie d ei tram, le lamiere
metalliche in prossimità d i cantieri
d i costruzioni stra dali e d i coperchi
d ei tombini diventano estremamen-
te s drucciolevoli. Pertanto, rallenta-
re quand o ci si avvicina a queste
zone e d attraversarle con cautela.
 Ricor darsi che frenare su strad e
ba gnate è molto più difficile.
 Marciare lentamente in discesa, in
q uanto frenare in discesa può esse-
re molto d ifficile.1. Chiudere completamente l’accelera-
tore.
2. Azionare contemporaneamente il fre- no anteriore e quello posteriore au-
mentando gradualmente la pressione.
HAU16821
Consig li per ridurre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16831
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1000 km (600
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1000 km (600
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU61040
0–150 km (0–90 mi)
Evitare il funzionamento prolungato del
motore con più di 1/3 acceleratore.
Dopo ogni ora di funzionamento, spegnere
il motore e lasciarlo raffreddare per cinque-
dieci minuti.
Di tanto in tanto, cambiare il regime di rota-
zione del motore. Non usare costantemen-
te la stessa apertura di gas.
150–500 km (90–300 mi)
Evitare il funzionamento prolungato del
motore con più di 1/2 acceleratore.
Accelerare liberamente nelle varie marce,
ma mai a fondo.
U2CMH0H0.book Page 3 Wednesday, May 7, 2014 4:45 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
500–1000 km (300–600 mi)
Evitare il funzionamento prolungato del
motore con più di 3/4 acceleratore.
1000 km (600 mi) e più
Evitare di fare funzionare a lungo il motore
a tutto gas. Di tanto in tanto, variare il regi-
me di rotazione del motore. ATTENZIONE:
Dopo 1000 km (600 mi) di funzionamen-
to, ricor darsi di sostituire l’olio motore e
l’olio della trasmissione finale, e d i pulire
il filtrino olio motore.
[HCA16502]
ATTENZIONE
HCA10271
In caso d i d isfunzioni del motore durante
il perio do di ro daggio, fare controllare
imme diatamente il mezzo da un conces-
sionario Yamaha.
HAU17214
Parche ggioQuando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto d i sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio d i perdite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
U2CMH0H0.book Page 4 Wednesday, May 7, 2014 4:45 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17245
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio di infortuni o d ecessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla eseg uire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore q uando si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ved ere pagi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni raggiun gono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U2CMH0H0.book Page 1 Wednesday, May 7, 2014 4:45 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU39692
Kit attrezziIl kit attrezzi si trova sul fondo della sella.
(Vedere pagina 3-11.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit di attrezzi in dotazione
1
U2CMH0H0.book Page 2 Wednesday, May 7, 2014 4:45 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU62050
NOTAI controlli annuali vanno eseg uiti ogni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la sca denza di un intervallo basato sulle mi glia).
 Da 20000 km (12000 mi), ripetere gli intervalli di manutenzione iniziando da 4000 km (2400 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisc o ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU62061
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Can dela • Sostituire. √√
3 *Va l vo l e • Controllare il gioco valvole.
• Regolare se necessario.
Ogni 12000 km (7200 mi)
4 *Iniezione carburan-
te
• Controllare il regime del minimo.
√√√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire la(e) guarnizione(i) se
necessario. Ogni 12000 km (7200 mi)
U2CMH0H0.book Page 3 Wednesday, May 7, 2014 4:45 PM
