Información relativa a la seguridad
1-4
1
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso- nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios ni lleve
cargas que puedan afectar a las pres-
taciones del vehículo. Revise cuida-
dosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
• Los accesorios montados en el ma- nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad del vehículo por sus efectos aerodinámicos. El vehí-
culo puede adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-
to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del vehículo, puede produ-
cirse una avería eléctrica, la cual pue-
de provocar el apagado de las luces o
la pérdida de potencia del motor, con
el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el vehículo han sido diseñados con-
forme a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
bilidad, frenada y confort. Es posible que
U2CMS2S0.book Page 4 Tuesday, September 1, 2015 4:35 PM

Información relativa a la seguridad
1-5
1
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Con-
sulte en la página 6-18 las especificaciones
de los neumáticos e información adicional
sobre su sustitución.
Transporte del vehículo
Asegúrese de observar las instrucciones si-
guientes antes de transportar el vehículo en
otro vehículo.  Retire todos los elementos sueltos del
vehículo.
 Oriente las ruedas delanteras en línea
recta con el remolque o a la caja del
camión y bloquéelas en un raíl para
evitar el movimiento.
 Asegure el vehículo con sujeciones o
correas adecuadas fijadas a piezas
sólidas del mismo, como el bastidor o
la abrazadera triple superior de la hor-
quilla delantera (y no, por ejemplo, el
manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte. 
Si es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el vehículo no rebote
excesivamente durante el transporte.
SAU60590
Otros aspectos d e seguridad en
la con ducción No olvide señalar claramente cuando
vaya a girar.
 En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el vehículo puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
 Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
 Tenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
 Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el vehí-
culo en posición vertical; de lo
contrario puede patinar y usted ser
arrojado.
 Las pastillas y forros de freno pueden
mojarse al lavar el vehículo. Si lava el
vehículo, revise los frenos antes de
utilizarlo.
U2CMS2S0.book Page 5 Tuesday, September 1, 2015 4:35 PM

Información relativa a la seguridad
1-6
1
 Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
 No lleve demasiado equipaje en el ve-
hículo. Un vehículo sobrecargado es
inestable. Utilice una correa resistente
para sujetar los bultos sobre el portae-
quipajes (en caso de que el vehículo
esté provisto de uno). Una carga suel-
ta afectará a la estabilidad del vehícu-
lo y puede distraer su atención de la
carretera. (Véase la página 1-3).
U2CMS2S0.book Page 6 Tuesday, September 1, 2015 4:35 PM

Descripción
2-1
2
SAU10411

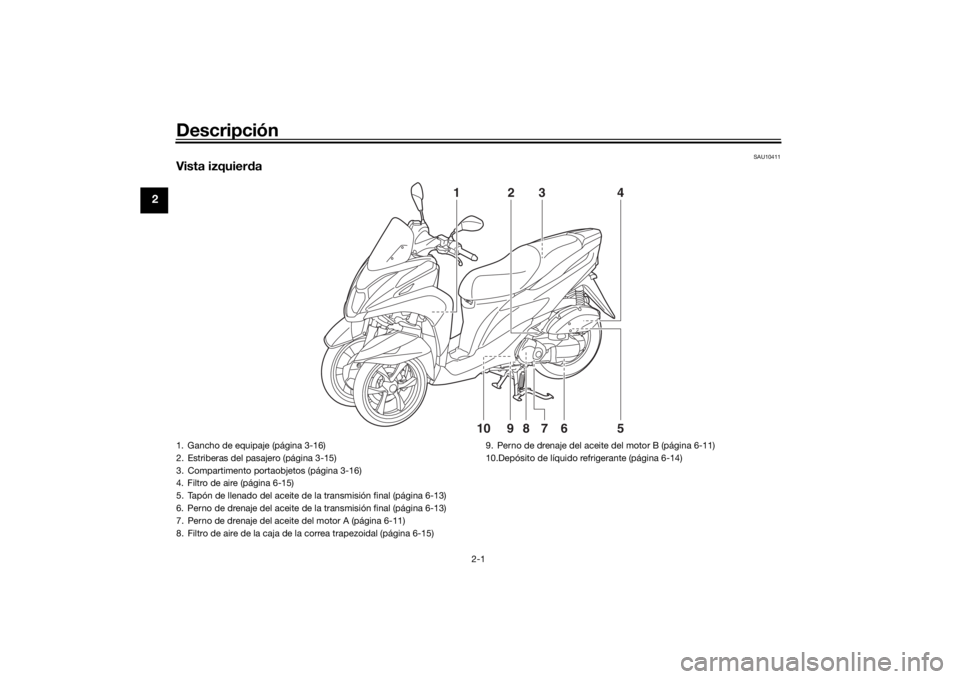

Vista izquierda
1
23 4
5
678910
1. Gancho de equipaje (página 3-16)
2. Estriberas del pasajero (página 3-15)
3. Compartimento portaobjetos (página 3-16)
4. Filtro de aire (página 6-15)
5. Tapón de llenado del aceite de la transmisión final (página 6-13)
6. Perno de drenaje del aceite de la transmisión final (página 6-13)
7. Perno de drenaje del aceite del motor A (página 6-11)
8. Filtro de aire de la caja de la correa trapezoidal (página 6-15) 9. Perno de drenaje del aceite del motor B (página 6-11)
10.Depósito de líquido refrigerante (página 6-14)U2CMS2S0.book Page 1 Tuesday, September 1, 2015 4:35 PM

Descripción
2-2
2
SAU10421
Vista derecha
1
3
4,5
6
2
8
7
1. Juego de herramientas del propietario (página 6-2)
2. Estriberas del pasajero (página 3-15)
3. Tapón del depósito de gasolina (página 3-12)
4. Fusible principal (página 6-28)
5. Caja de fusibles (página 6-28)
6. Batería (página 6-27)
7. Bujía (página 6-9)
8. Tapón de llenado de aceite del motor (página 6-11)
U2CMS2S0.book Page 2 Tuesday, September 1, 2015 4:35 PM

Descripción
2-3
2
SAU10431

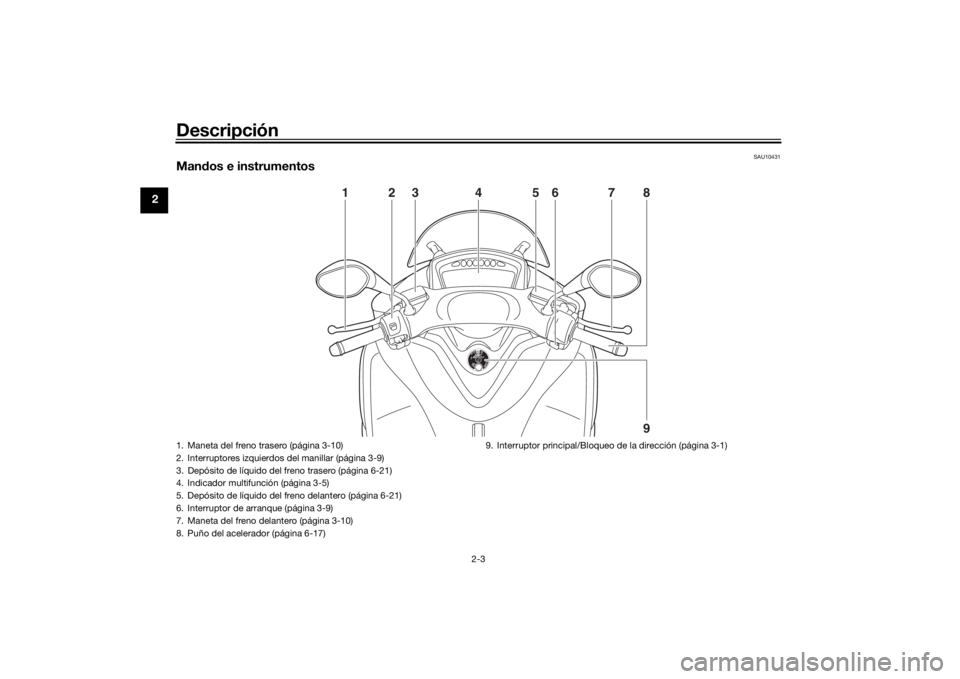

Mandos e instrumentos
1
9
23 7 8
65
4
1. Maneta del freno trasero (página 3-10)
2. Interruptores izquierdos del manillar (página 3-9)
3. Depósito de líquido del freno trasero (página 6-21)
4. Indicador multifunción (página 3-5)
5. Depósito de líquido del freno delantero (página 6-21)
6. Interruptor de arranque (página 3-9)
7. Maneta del freno delantero (página 3-10)
8. Puño del acelerador (página 6-17) 9. Interruptor principal/Bloqueo de la dirección (página 3-1)U2CMS2S0.book Page 3 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-1
3
SAUN0264
Interruptor principal/Bloqueo de
la direcciónMW125
MW125A

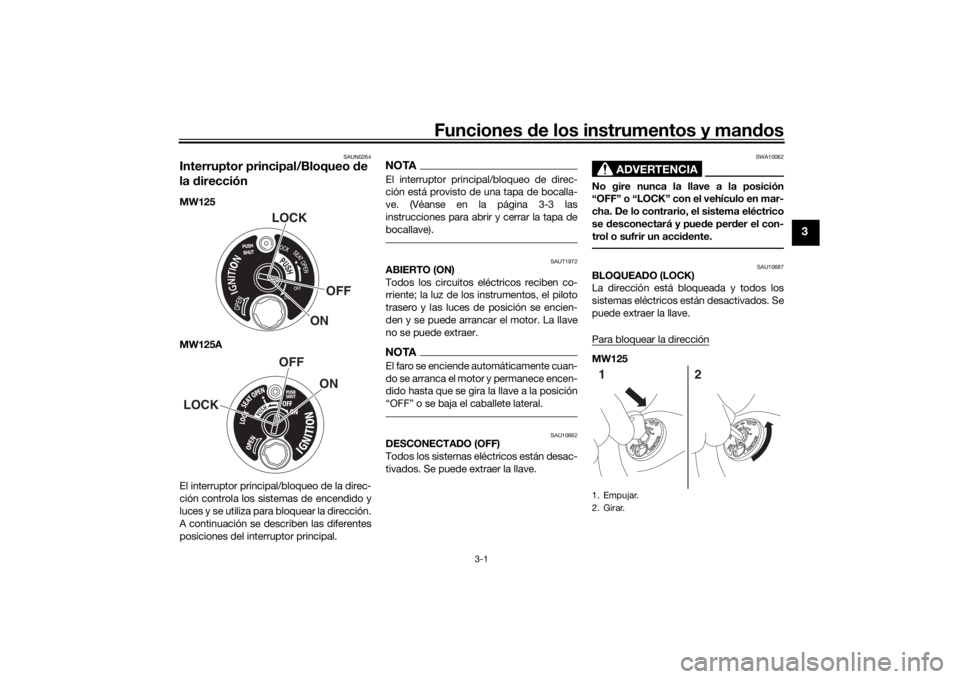

El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones del interruptor principal.
NOTAEl interruptor principal/bloqueo de direc-
ción está provisto de una tapa de bocalla-
ve. (Véanse en la página 3-3 las
instrucciones para abrir y cerrar la tapa de
bocallave).
SAUT1972
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y las luces de posición se encien-
den y se puede arrancar el motor. La llave
no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF” o se baja el caballete lateral.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pue de per der el con-
trol o sufrir un acci dente.
SAU10687
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la direcciónMW125
LOCK
OFF
ON
LOCK OFF
ON
1. Empujar.
2. Girar.12
U2CMS2S0.book Page 1 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-2
3
MW125A

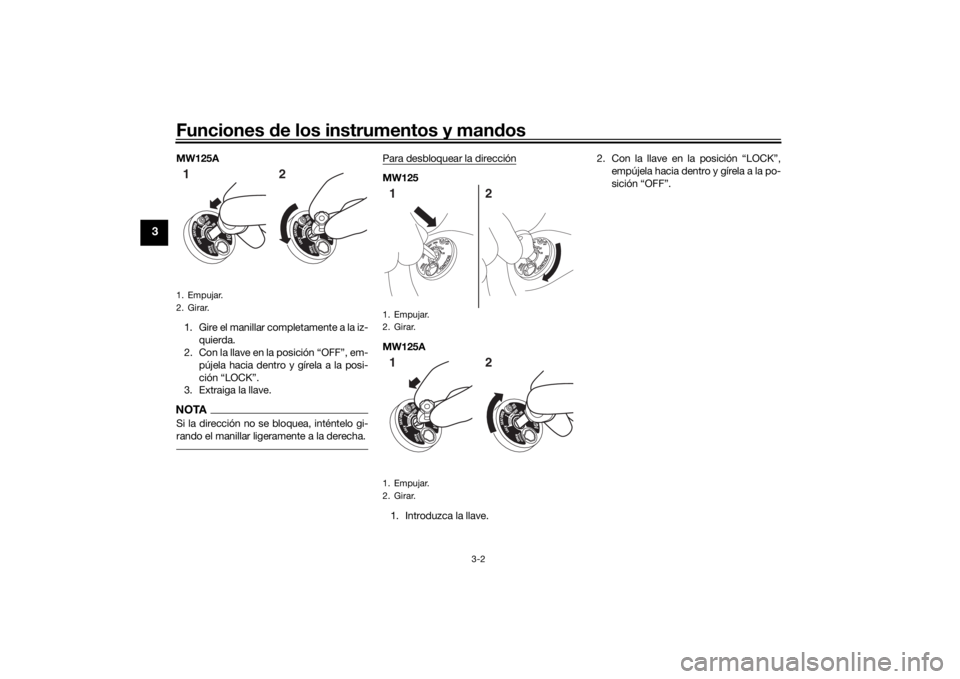

1. Gire el manillar completamente a la iz- quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
Para desbloquear la direcciónMW125
MW125A
1. Introduzca la llave. 2. Con la llave en la posición “LOCK”,
empújela hacia dentro y gírela a la po-
sición “OFF”.
1. Empujar.
2. Girar.12
1. Empujar.
2. Girar.
1. Empujar.
2. Girar.1212
U2CMS2S0.book Page 2 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-3
3
SAUN0353

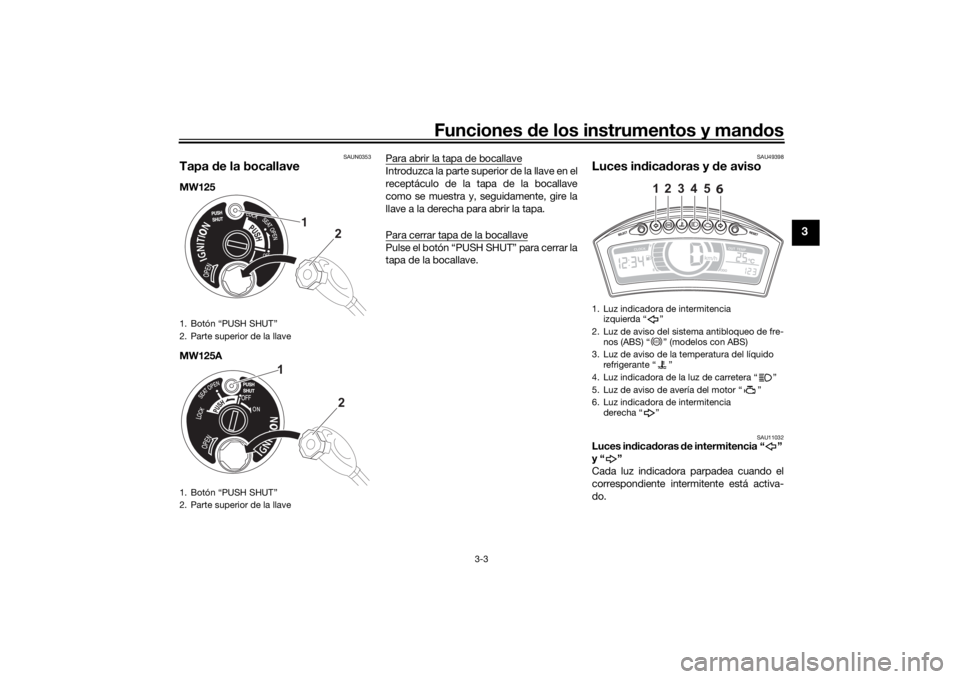

Tapa de la bocallaveMW125
MW125A Para abrir la tapa de bocallave
Introduzca la parte superior de la llave en el
receptáculo de la tapa de la bocallave
como se muestra y, seguidamente, gire la
llave a la derecha para abrir la tapa.
Para cerrar tapa de la bocallavePulse el botón “PUSH SHUT” para cerrar la
tapa de la bocallave.
SAU49398
Luces ind
icadoras y d e aviso
SAU11032
Luces ind icadoras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
1. Botón “PUSH SHUT”
2. Parte superior de la llave
1. Botón “PUSH SHUT”
2. Parte superior de la llave
1
2
1
2
1. Luz indicadora de intermitencia izquierda “ ”
2. Luz de aviso del sistema antibloqueo de fre- nos (ABS) “ ” (modelos con ABS)
3. Luz de aviso de la temperatura del líquido refrigerante “ ”
4. Luz indicadora de la luz de carretera “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora de intermitencia derecha “ ”
1
2
3
4
5
6
ABS
U2CMS2S0.book Page 3 Tuesday, September 1, 2015 4:35 PM

Funciones de los instrumentos y man dos
3-4
3
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11447
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.
NOTA En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
 Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-34.
SAU11506
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el cir-
cuito eléctrico de control del motor. En ese
caso, haga revisar el sistema de autodiag-
nóstico en un concesionario Yamaha. (Véa-
se en la página 3-5 una explicación del
dispositivo de autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAUU1960
Luz de aviso d el sistema ABS “ ” (mo-
d elos con ABS)
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se gira la llave a “ON” y se apaga después
de circular a una velocidad de 10 km/h (6
mi/h) o superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-11
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz d e aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar d el
mo do convencional. En cualquiera d e
estos casos, o si la luz d e aviso no se en-
cien de en absoluto, extreme las precau-
ABS
U2CMS2S0.book Page 4 Tuesday, September 1, 2015 4:35 PM
