Mantenimiento y ajustes periódicos6-10
6
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).NOTASi la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.
4. Monte el panel.

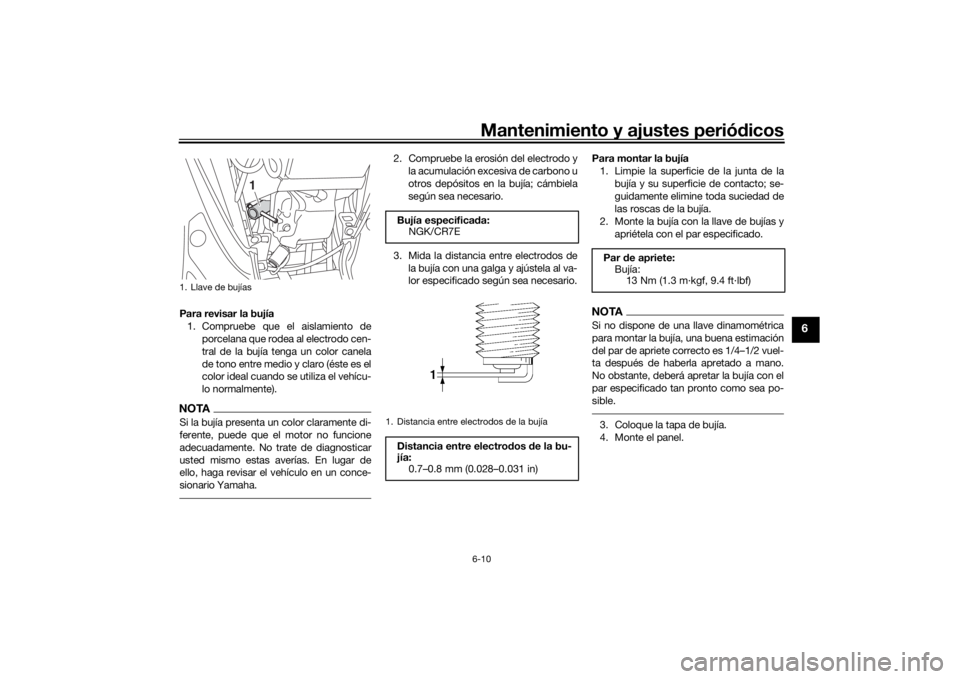

1. Llave de bujías
1
Bujía especifica da:
NGK/CR7E
1. Distancia entre electrodos de la bujía
Distancia entre electro dos d e la bu-
jía: 0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2CMS2S0.book Page 10 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-11
6
SAU61002
Aceite del motor y tamiz de acei-
teDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y limpiar el tamiz se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor 1. Coloque el vehículo sobre el caballete central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se asiente el aceite, quite el tapón de lle-
nado de aceite del motor, limpie la va-
rilla de medición de aceite del motor,
introdúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite. ¡ADVERTENCIA! El silencia-
d or y el protector d el silenciador
pue den sobrecalentarse en exceso.
Para evitar posibles quema duras, d
eje que el silencia dor y el protec-
tor se enfríen antes de extraer el ta-
pón del filtro de aceite.
[SWA17810]
NOTAEl aceite de motor debe situarse entre la
punta de la varilla de medición y la marca
de nivel máximo.4. Si el aceite de motor no se encuentra
entre la punta de la varilla de medición
y la marca de nivel máximo, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto. 5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite d el motor y lim-
piar el tamiz del aceite
1. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del motor y los pernos de drenaje A y
B para vaciar el aceite del cárter.
ATENCIÓN: Cuando extraiga el per-
no de drenaje del aceite d el motor
B, la junta tórica, el muelle de com-
presión y el tamiz d e aceite se sol-
tarán. Tenga cui dad o de no per der
d ichas piezas.
[SCAT1022]

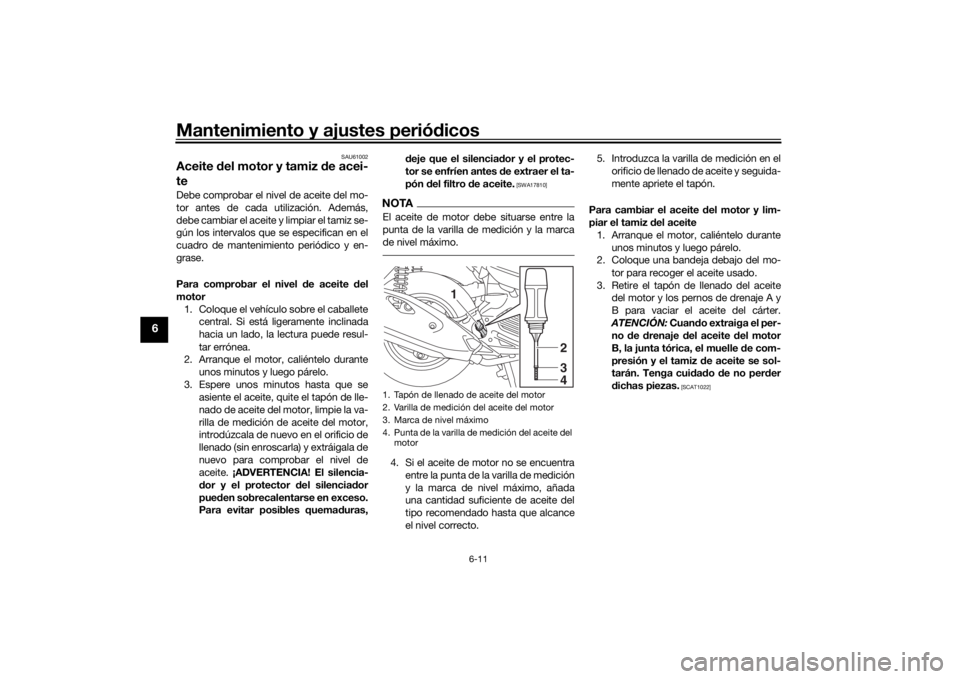

1. Tapón de llenado de aceite del motor
2. Varilla de medición del aceite del motor
3. Marca de nivel máximo
4. Punta de la varilla de medición del aceite del
motor
1
234
U2CMS2S0.book Page 11 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-12
6
4. Limpie el tamiz del aceite de motor
con disolvente y, seguidamente, com-
pruebe si está dañado y cámbielo se-
gún sea necesario.
5. Coloque el tamiz del aceite de motor, el muelle de compresión, una junta tó-
rica nueva y el perno de drenaje del
aceite de motor B.NOTAVerifique que la junta tórica quede bien
asentada.
6. Coloque el perno de drenaje del aceitede motor A y su junta nueva y, a con-
tinuación, apriete los dos pernos de
drenaje con el par especificado.
7. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.8. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
9. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
10. Pon a cero el cuentakilómetros y el in-
dicador de cambio de aceite “OIL
CHANGE”. (Véase en la página 3-7
una explicación de los procedimien-
tos de reposición).

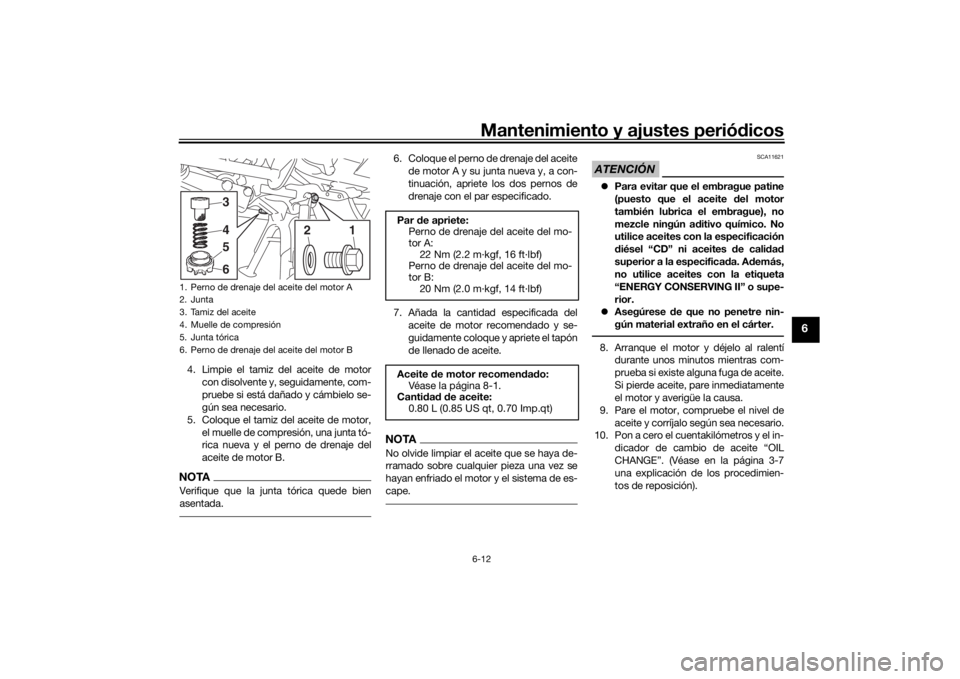

1. Perno de drenaje del aceite del motor A
2. Junta
3. Tamiz del aceite
4. Muelle de compresión
5. Junta tórica
6. Perno de drenaje del aceite del motor B
1
3456
2
Par de apriete:
Perno de drenaje del aceite del mo-
tor A:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Perno de drenaje del aceite del mo-
tor B:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
0.80 L (0.85 US qt, 0.70 Imp.qt)
U2CMS2S0.book Page 12 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-13
6
SAU60660
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite de la transmisión final conduciendo el
vehículo durante unos minutos y lue-
go pare el motor.
2. Coloque el vehículo sobre el caballete central.
3. Coloque una bandeja debajo de la caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de la transmisión final y su junta tórica de
la caja de la transmisión final. 5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final. 6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi- cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja d el engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rue da.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.

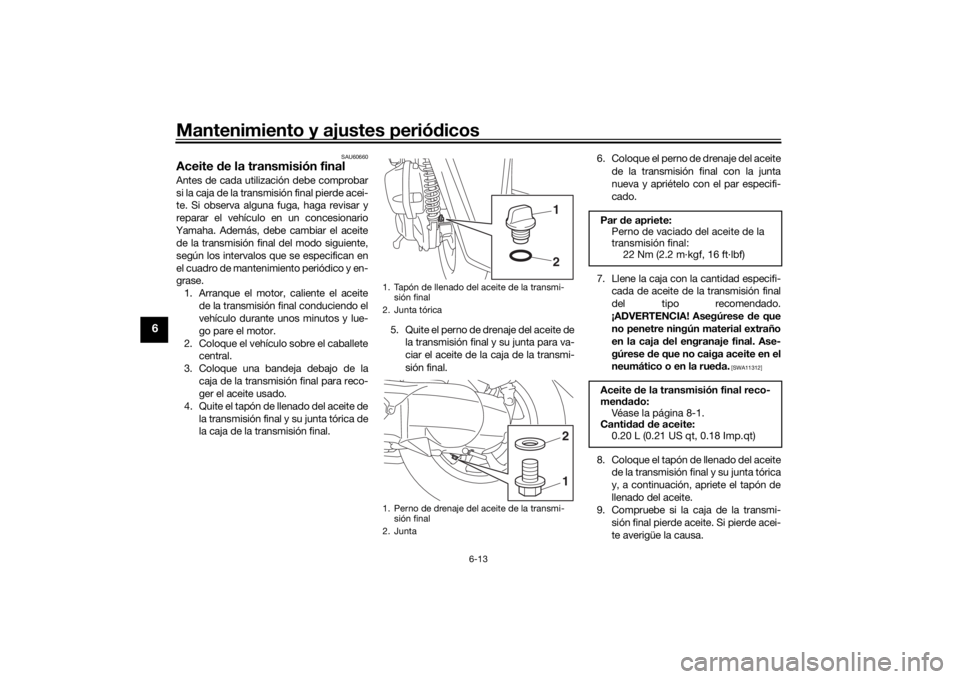

1. Tapón de llenado del aceite de la transmi-sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi- sión final
2. Junta
1
212
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Aceite de la transmisión final reco-
men dad o:
Véase la página 8-1.
Canti dad d e aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
U2CMS2S0.book Page 13 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-14
6
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40157
Para comprobar el nivel de líquid o refri-
gerante 1. Coloque el vehículo sobre el caballete central.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante o agua des- tilada hasta elevar el nivel del líquido
refrigerante a la marca de nivel máxi-
mo y coloque el tapón del depósito.
ATENCIÓN: Si no dispone de líqui-
d o refrigerante, utilice en su lugar
agua destila da o agua blan da del
grifo. No utilice agua dura o agua
sala da, ya que resultan perju dicia- les para el motor. Si ha utiliza
do
agua en lugar de líqui do refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
refrigeración no estará protegi do
contra las hela das y la corrosión. Si
ha aña did o agua al líqui do refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el conteni do de anticongelante en
el líqui do refrigerante; de lo contra-
rio disminuirá la eficacia del líqui do
refrigerante.
[SCA10473]
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón d el radia dor
cuan do el motor esté caliente.
[SWA10382]

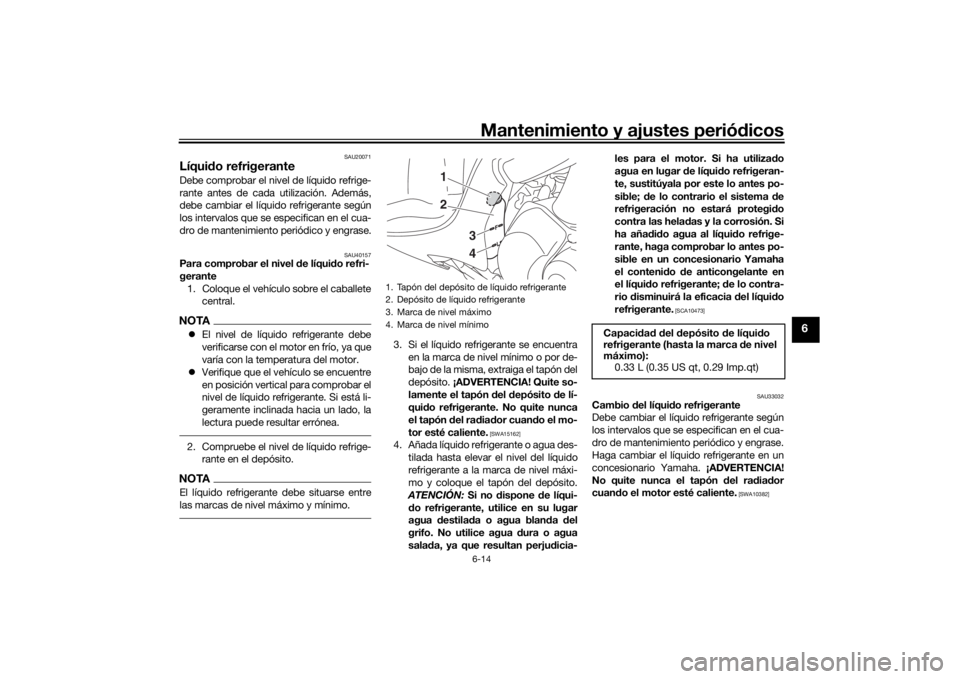

1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Marca de nivel máximo
4. Marca de nivel mínimo
12
34
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo):
0.33 L (0.35 US qt, 0.29 Imp.qt)
U2CMS2S0.book Page 14 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-15
6
SAU60992

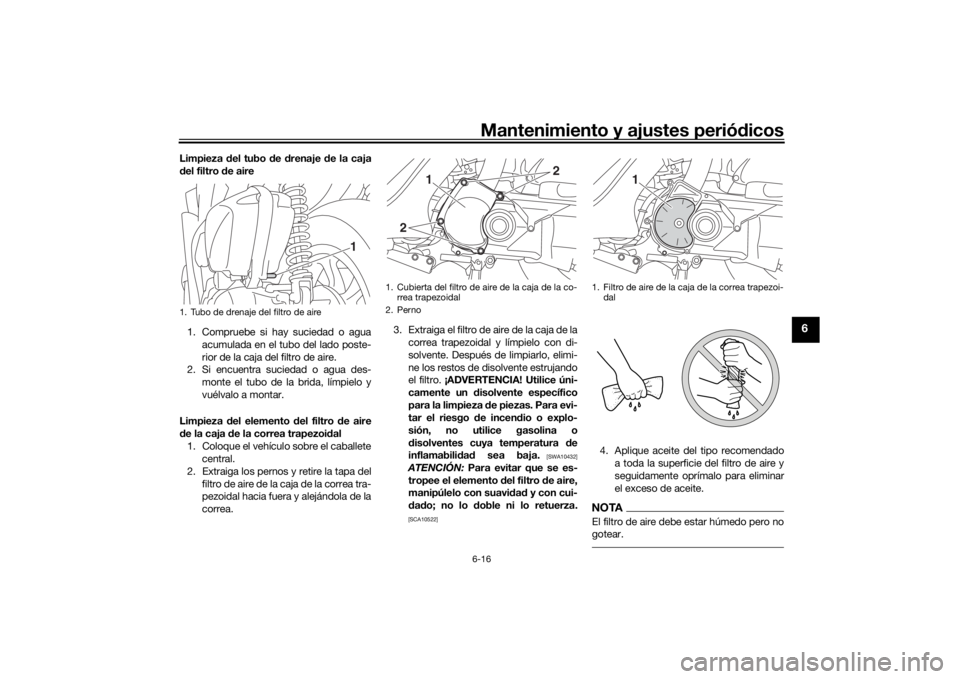

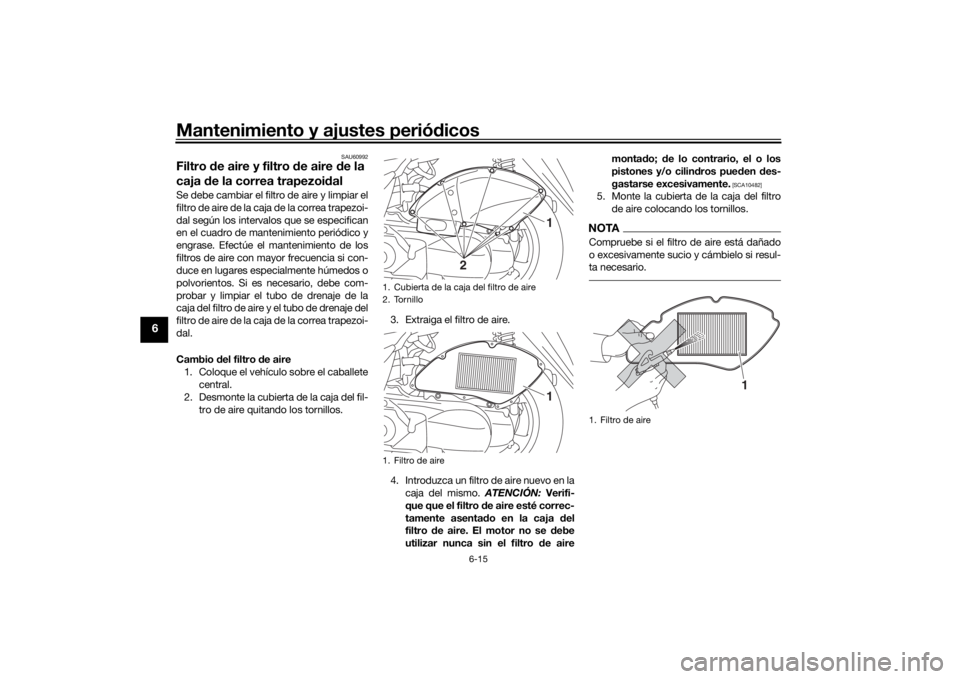

Filtro de aire y filtro de aire de la
caja de la correa trapezoi dalSe debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
filtro de aire de la caja de la correa trapezoi-
dal.
Cambio del filtro de aire
1. Coloque el vehículo sobre el caballete central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos. 3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asenta do en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e airemonta
do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
5. Monte la cubierta de la caja del filtro de aire colocando los tornillos.NOTACompruebe si el filtro de aire está dañado
o excesivamente sucio y cámbielo si resul-
ta necesario.
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
1
21
1. Filtro de aire
1
U2CMS2S0.book Page 15 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-16
6
Limpieza del tubo de drenaje de la caja
d el filtro de aire
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete central.
2. Extraiga los pernos y retire la tapa del filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa. 3. Extraiga el filtro de aire de la caja de la
correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un d isolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo d e incendio o explo-
sión, no utilice gasolina o
d isolventes cuya temperatura de
inflamabili dad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire,
manipúlelo con suavi dad y con cui-
d ad o; no lo d oble ni lo retuerza.[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.NOTAEl filtro de aire debe estar húmedo pero no
gotear.
1. Tubo de drenaje del filtro de aire
1
1. Cubierta del filtro de aire de la caja de la co-rrea trapezoidal
2. Perno
1
2
2
1. Filtro de aire de la caja de la correa trapezoi- dal
1
U2CMS2S0.book Page 16 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-17
6
5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.
6. Monte la tapa de la caja del filtro de
aire colocando los pernos.
Limpieza del tubo colector de la caja de
la correa trapezoi dal
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.
2. Si encuentra suciedad o agua des-
monte el tubo de la brida, límpielo y
vuélvalo a montar.
SAU21386
Comprobación del juego libre del
puño del acelerad orMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21402
Holgura d e la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Aceite recomen
dad o:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja

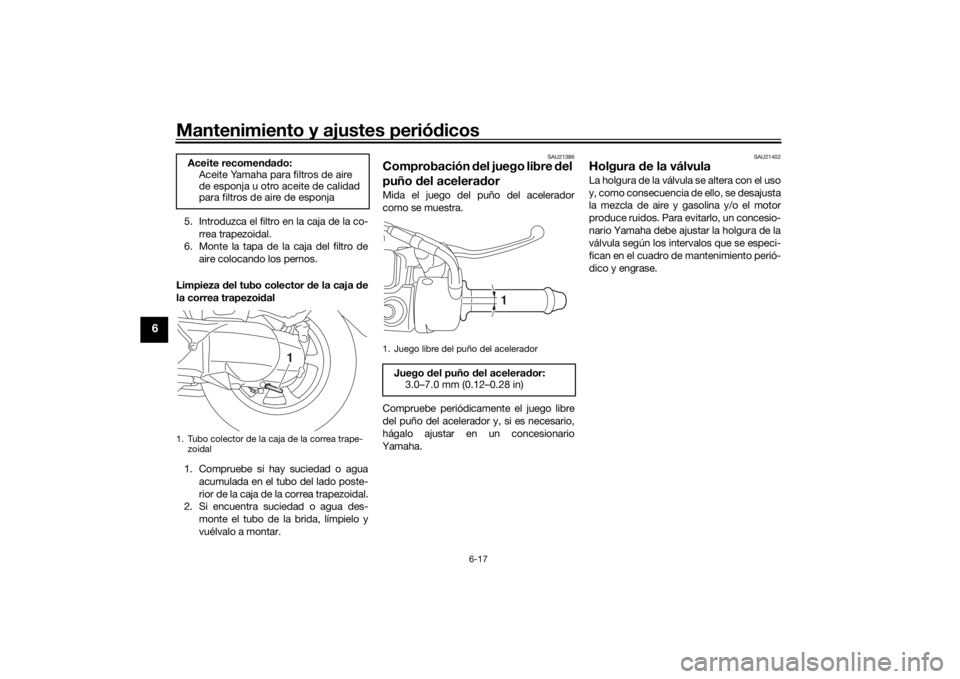

1. Tubo colector de la caja de la correa trape-
zoidal
1
1. Juego libre del puño del aceleradorJuego del puño del acelerad or:
3.0–7.0 mm (0.12–0.28 in)
1
U2CMS2S0.book Page 17 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos6-18
6
SAU62200
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura d e los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(me did a con los neumáticos en
frío):
Delantero:175 kPa (1.75 kgf/cm2, 25 psi)
Trasero:
225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima*: 169 kg (373 lb)

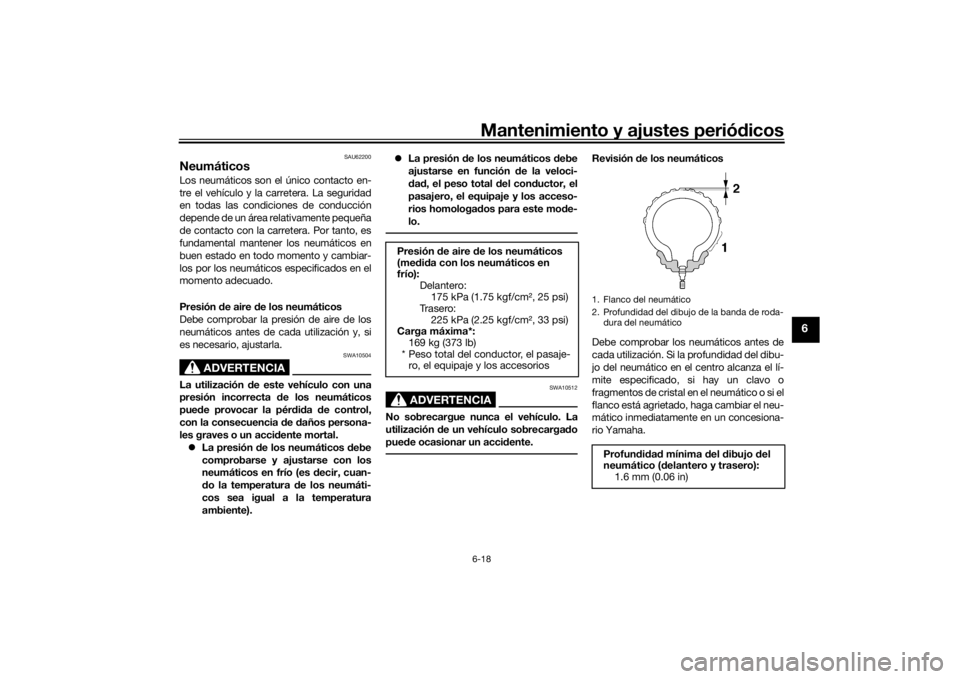

* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
U2CMS2S0.book Page 18 Tuesday, September 1, 2015 4:35 PM

Mantenimiento y ajustes periódicos
6-19
6
NOTAEl límite de la profundidad del dibujo de la
banda de rodadura del neumático puede
variar de un país a otro. Cumpla siempre
los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, d ebe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie d e éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y d iseño; de
lo contrario, las características de ma-
nejabili dad d el vehiculo pue den ser dife-
rentes, lo que po dría ocasionar un
acci dente.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este modelo los neumáticos que se relacionan a
continuación. Neumático
delantero:
Ta m a ñ o :
90/80-14M/C 43P
Marca/modelo: CHENG SHIN/M6231
Neumático trasero: Ta m a ñ o :110/90-12 64P
Marca/modelo: CHENG SHIN/M6232
U2CMS2S0.book Page 19 Tuesday, September 1, 2015 4:35 PM
