Commandes et instruments
3-6
3
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un afficheur du niveau de carburant
une montre
un afficheur de la température atmos-
phérique
un compteur kilométrique
deux totalisateurs journaliers
un totalisateur de la réserve
un compteur de changement d’huile
un compteur de remplacement de la
courroie trapézoïdale
un témoin de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdaleN.B.Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Pour le R.-U. : appuyer sur le bouton
de sélection “SELECT” pendant une
seconde pour afficher la valeur au
compteur de vitesse, compteur kilo-
métrique/totalisat eur journalier en
miles plutôt qu’en kilomètres.
Si le témoin d’alerte de la température
du liquide de refroidissement et le té-
moin d’alerte de panne du moteur res-
tent allumés en mode d’affichage ini-
tial, faire charger la batterie par un
concessionnaire Yamaha.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule. Afficheur
du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque le segment inférieur de l’afficheur
du niveau de carburant et de l’indicateur
d’alerte du niveau de carburant “ ” com-
mence à clignoter, refaire le plein dès que
possible. Lorsque la clé est tournée à la po-
sition “ON”, tous les segments de l’affi-
cheur du niveau de carburant s’affichent
pendant quelques secondes, puis le niveau
réel s’affiche sur l’afficheur du niveau de

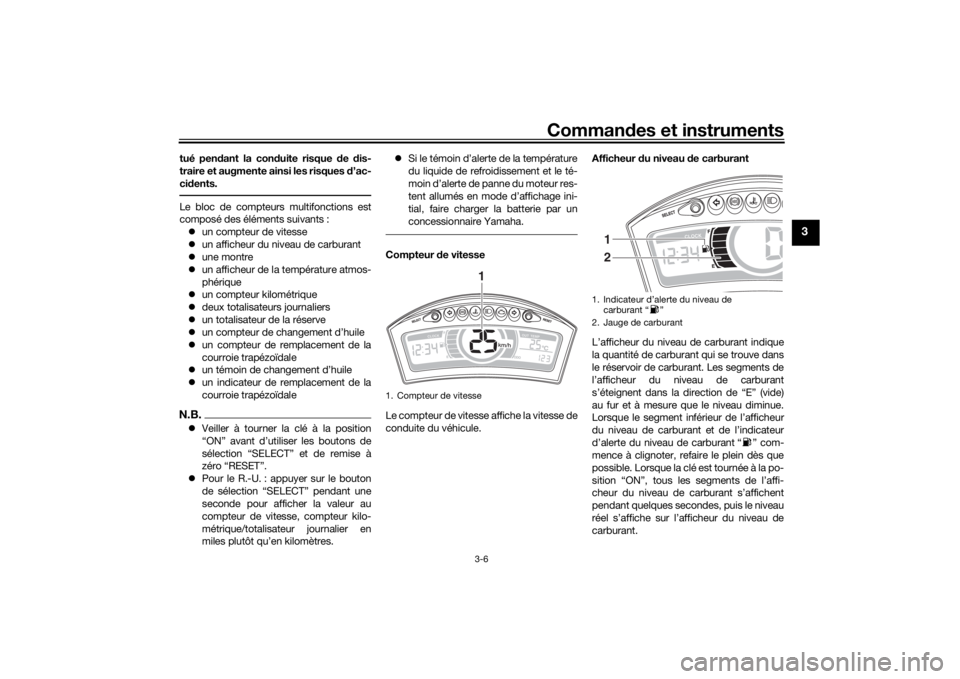

carburant.1. Compteur de vitesse
1
1. Indicateur d’alerte du niveau de carburant “ ”
2. Jauge de carburant
1
2
U2CMF2F0.book Page 6 Monday, August 24, 2015 4:00 PM
Page 22 of 88
Commandes et instruments
3-7
3
N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si un problème est dé-
tecté dans un circuit électrique, tous les
segments de l’afficheur et le témoin d’alerte
de niveau de carburant se mettent à cligno-
ter. Dans ce cas, il convient de faire vérifier
le circuit électrique par un concessionnaire
Yamaha.Montre
Réglage de la montre :1. Appuyer simultanément sur le bouton de sélection “SELECT” et le bouton
de remise à zéro “RESET” pendant
deux secondes ; l’affichage des heu-
res se met à clignoter. 2. Régler les heures en appuyant sur le
bouton de remise à zéro “RESET”.
3. Appuyer sur le bouton de sélection “SELECT”. L’affichage des minutes se
met à clignoter.
4. Appuyez sur le bouton “RESET” pour définir les minutes.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Afficheur de température atmosphé-
rique “OUT TEMP”
L’afficheur indique la température atmos-
phérique de –10 °C à 40 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphé-
rique réelle.
N.B. Lorsque la température atmosphé-
rique descend en dessous de –10 °C,
l’écran n’affiche plus que –10 °C.
Lorsque la température atmosphé-
rique dépasse 40 °C, l’écran n’affiche
plus que 40 °C.
Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h [13
mi/h]) ou lors des arrêts aux feux de si-
gnalisation, passages à niveau, etc.Mo des compteur kilométrique et totali-
sateur journalier
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.

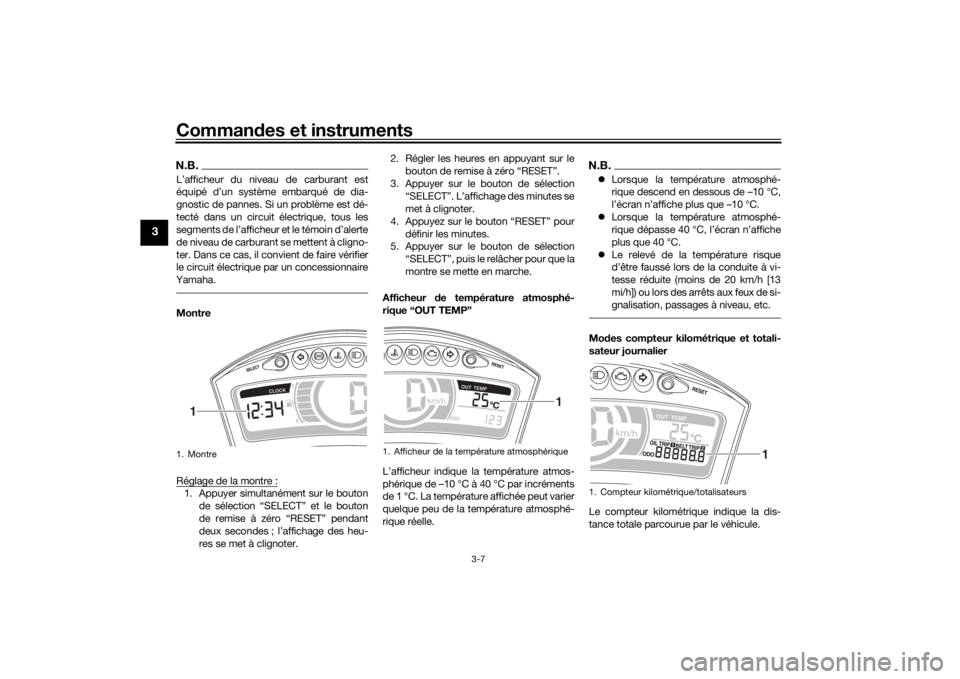

1. Montre
1
1. Afficheur de la température atmosphérique
1
1. Compteur kilométrique/totalisateurs
1
U2CMF2F0.book Page 7 Monday, August 24, 2015 4:00 PM
Page 23 of 88
Commandes et instruments
3-8
3
Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.
Appuyer sur le bouton “SELECT” pour mo-
difier l’affichage entre les modes compteur
kilométrique “ODO”, to taliseurs journaliers
“TRIP 1” et “TRIP 2”, compteur de change-
ment d’huile “OIL TRIP” et compteur de
remplacement de la courroie trapézoïdale
“BELT TRIP” dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
BELT TRIP → ODO
Lorsqu’il reste environ 1.6 L (0.42 US gal,
0.35 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant et le témoin d’alerte du
niveau de carburant se mettent à clignoter,
et l’écran passe automatiquement en mode
d’affichage de la réserve “F” et affiche la
distance parcourue à partir de cet instant.
Dans ce cas, appuyer sur le bouton de sé-
lection “SELECT” pour modifier l’affichage
dans l’ordre suivant :
F → TRIP 1 → TRIP 2 → OIL TRIP → BELT
TRIP → ODO → F
Pour remettre les totalisateurs journaliers 1
et 2 ou le totaliseur journalier de la réserve
de carburant à zéro, le sélectionner en ap-
puyant sur le bouton de sélection “SE-
LECT”, puis appuyer sur le bouton de re-
mise à zéro “RESET” pendant une seconde. Si, une fois le plein de carburant
effectué, la remise à zéro du totalisateur
journalier de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment, et l’affichage retourne au mode affi-
ché précédemment après que le véhicule a
parcouru une distance d’environ 5 km (3
mi).
Pour remettre le compteur de changement
d’huile ou le compteur de remplacement de
la courroie trapézoïdale à zéro, le sélection-
ner en appuyant sur le bouton de sélection
“SELECT”, puis appuyer sur le bouton de
remise à zéro “RESET” pendant trois à
quatre secondes.
N.B.
Le compteur kilométrique se bloque à
999999.
Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
Témoin de changement d’huile “OIL
CHANGE”
Cet indicateur s’allume après 1000 km (600
mi) d’utilisation, puis à 4000 km (2500 mi),
puis tous les 4000 km (2500 mi) par la suite,
afin de signaler que l’huile moteur doit être
remplacée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile et le
compteur de changement d’huile. Pour les
remettre tous les deux à zéro, sélectionner
le compteur de changement d’huile, puis
appuyer sur le bouton “RESET” pendant
une seconde. Alors que “OIL CHANGE” cli-
gnote, appuyer pendant trois secondes sur

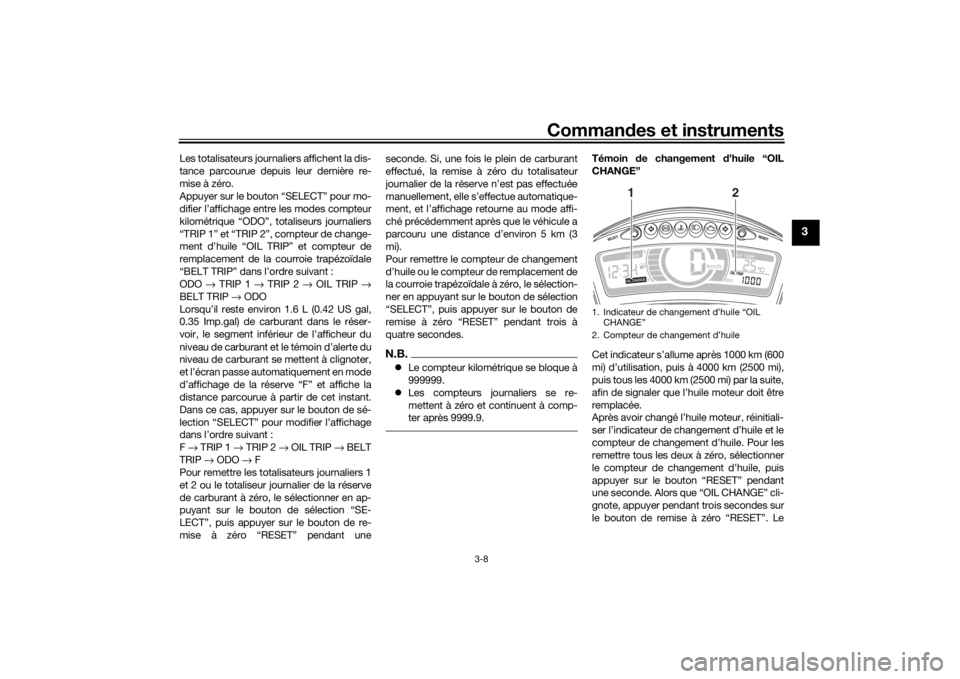

le bouton de remise à zéro “RESET”. Le1. Indicateur de changement d’huile “OIL CHANGE”
2. Compteur de changement d’huile
12
U2CMF2F0.book Page 8 Monday, August 24, 2015 4:00 PM
Page 24 of 88
Commandes et instruments
3-9
3
compteur de changement d’huile est remis
à zéro et l’indicateur de changement d’huile
s’éteint.
Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), ne pas oublier de réinitialiser
le compteur de changement d’huile afin
qu’il signale correctement la prochaine
échéance.
In dicateur de remplacement de la cour-
roie trapézoï dale “V-BELT”
Cet indicateur s’affiche tous les 20000 km
(12500 mi) pour signaler que la courroie tra-
pézoïdale doit être remplacée. Si l’indicateur de remplacement de la cour-
roie trapézoïdale est allumé, après avoir
remplacé la courroie, remettre l’indicateur
de remplacement de la courroie trapézoï-
dale et le compteur
de remplacement de la
courroie trapézoïdale à zéro. Pour les re-
mettre tous les deux à zéro, sélectionner le
compteur de remplacement de la courroie
trapézoïdale, puis appuyer sur le bouton
“RESET” pendant une seconde. Alors que
“V-BELT” clignote, appuyer pendant trois à
quatre secondes sur le bouton de remise à
zéro “RESET”. Le compteur de remplace-
ment de la courroie trapézoïdale est remis
à zéro et l’indicateur de remplacement de la
courroie trapézoïdale s’éteint.
Si la courroie trapézoïdale est remplacée
avant que l’indicateur de remplacement de
la courroie trapézoïdale ne s’affiche (p. ex.,
avant d’atteindre l’intervalle de remplace-
ment de la courroie), le compteur de rem-
placement de la courroie trapézoïdale doit
être remis à zéro afin qu’il signale correcte-
ment le prochain remplacement pério-
dique.
FAU1234H
Contacteurs à la poignéeGauche
Droite

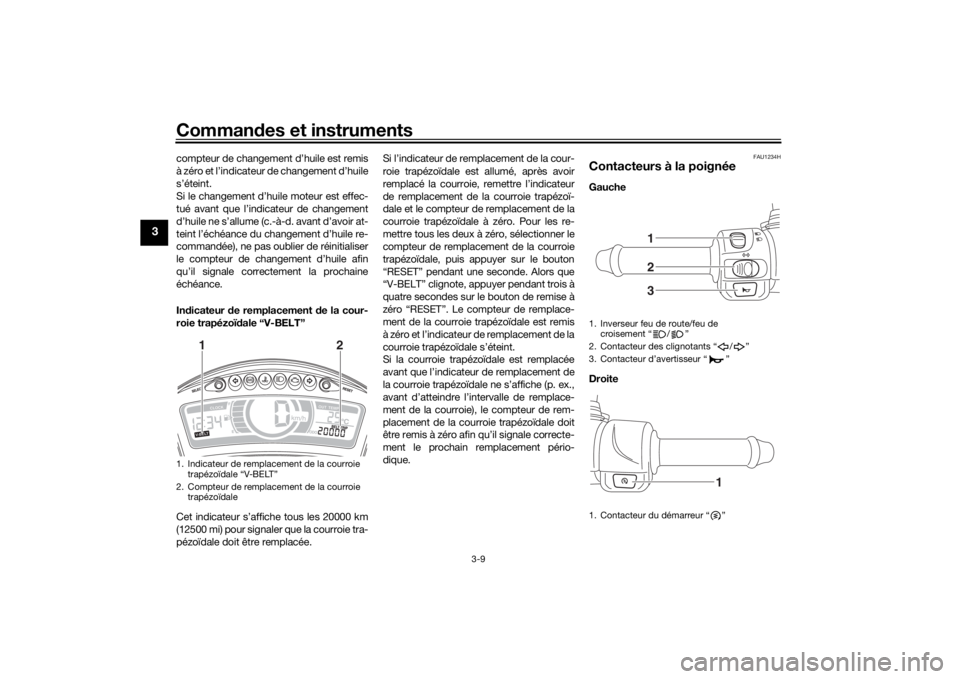

1. Indicateur de remplacement de la courroie trapézoïdale “V-BELT”
2. Compteur de remplacement de la courroie trapézoïdale
12
1. Inverseur feu de route/feu de croisement “ / ”
2. Contacteur des clignotants “ / ”
3. Contacteur d’avertisseur “ ”
1. Contacteur du démarreur “ ”
123
1
U2CMF2F0.book Page 9 Monday, August 24, 2015 4:00 PM
Page 25 of 88
Commandes et instruments
3-10
3
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12722
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAUS1963
Levier de frein arrièreLe levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière, tirer
le levier vers la poignée.
Ce modèle est équipé d’un système de frei-
nage couplé.
L’actionnement du levier de frein arrière fait
effet sur le frein arrière ainsi que sur une
partie du frein avant. Afin d’obtenir les
pleines performances de freinage, il con-
vient d’actionner les deux leviers simulta-
nément.N.B. Comme le système de freinage couplé
est mécanique, il se peut qu’un jeu
supplémentaire soit ressenti au niveau
du levier de frein avant lorsque le levier
du frein arrière est actionné.

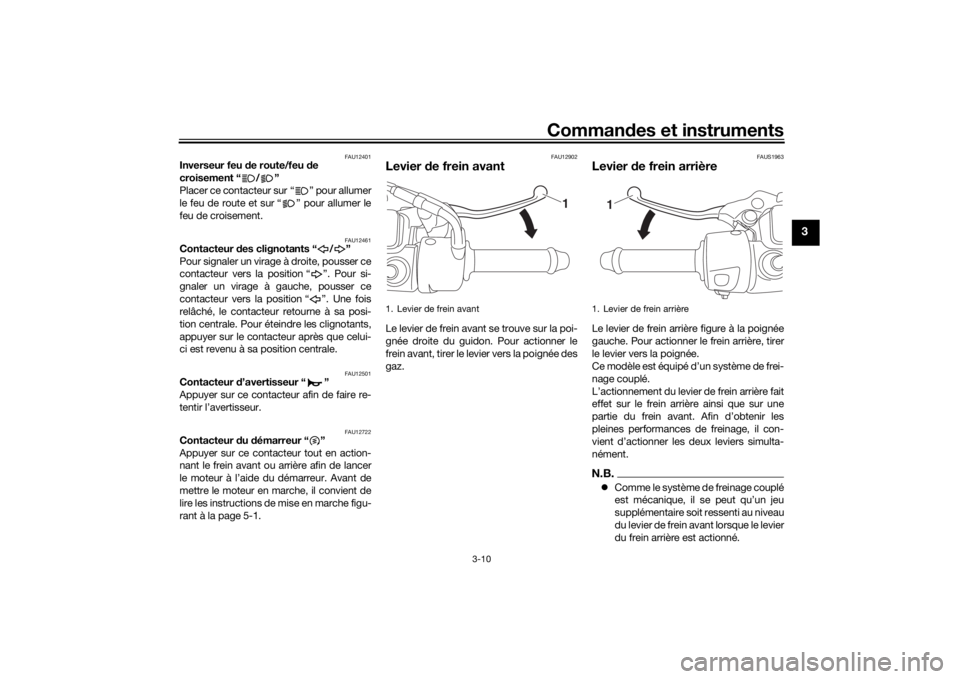

1. Levier de frein avant
1
1. Levier de frein arrière
1
U2CMF2F0.book Page 10 Monday, August 24, 2015 4:00 PM
Page 26 of 88
Commandes et instruments
3-11
3
Le système de freinage couplé ne
fonctionne pas lorsque seul le levier
de frein avant est appliqué.
FAU70900
Système ABS (pour les mo dèles
équipés de l’ABS)Le système ABS (antiblocage des roues) de
votre véhicule multi-essieux directeurs dis-
pose d’un système de commande électro-
nique qui agit indépendamment sur les
freins avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cèd e et d e s’ad apter à la vitesse d u trafic
même avec un système ABS. Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys- tème ABS peut requérir une
d
istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.
U2CMF2F0.book Page 11 Monday, August 24, 2015 4:00 PM
Page 27 of 88
Commandes et instruments
3-12
3
ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas con-
traire, l’ABS subira d es dysfonctionne-
ments.
FAU37473
Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant 1. Ouvrir la selle. (Voir page 3-15.)
2. Tourner le bouchon du réservoir de carburant dans le sens inverse des
aiguilles d’une montre, puis le retirer.
Mise en place d u bouchon du réservoir
d e carburant
1. Remettre le bouchon en place dans l’orifice du réservoir, et le tourner dans
le sens des aiguilles d’un montre de
sorte à aligner le repère “ ” du bou-
chon et du réservoir.
2. Refermer la selle.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.

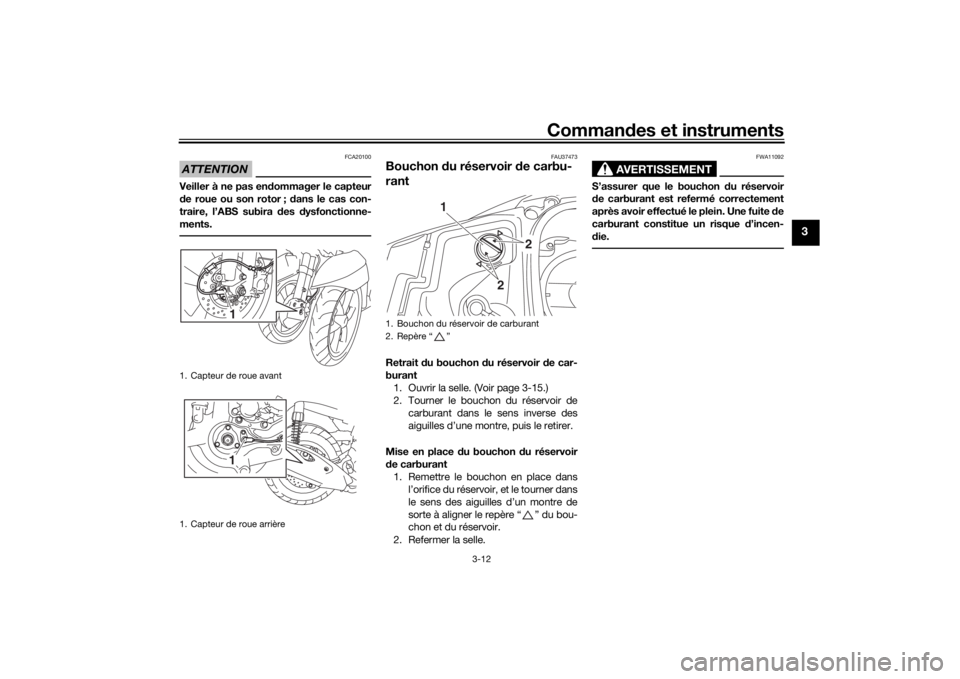

1. Capteur de roue avant
1. Capteur de roue arrière
11
1. Bouchon du réservoir de carburant
2. Repère “ ”
2
2
1
U2CMF2F0.book Page 12 Monday, August 24, 2015 4:00 PM
Page 28 of 88
Commandes et instruments
3-13
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d ’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors d es ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU53013
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d ’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-

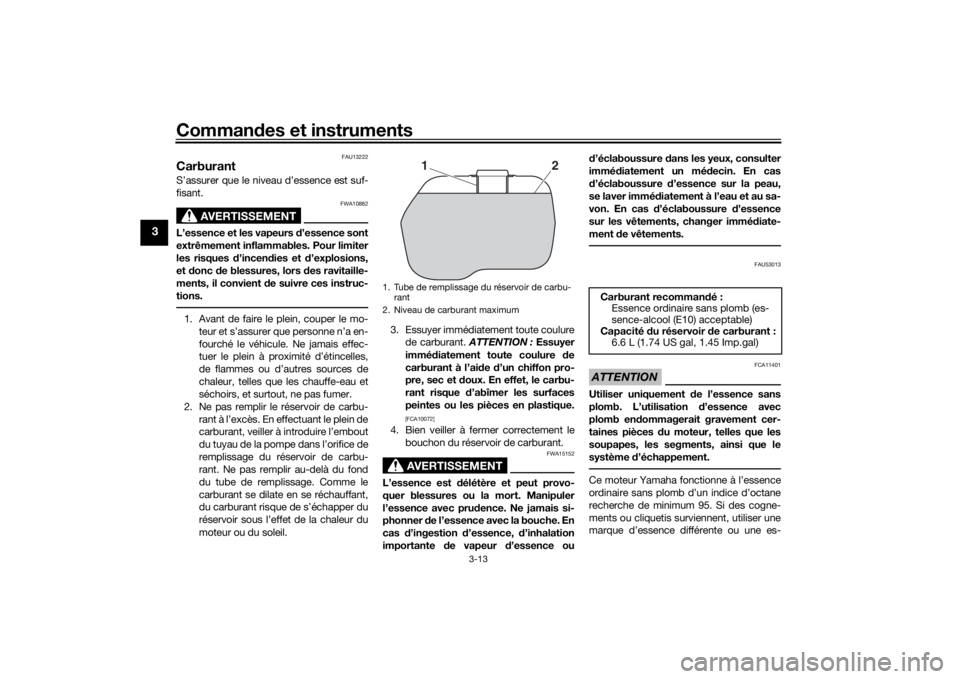

1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1
2
Carburant recomman dé:
Essence ordinaire sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
6.6 L (1.74 US gal, 1.45 Imp.gal)
U2CMF2F0.book Page 13 Monday, August 24, 2015 4:00 PM
Page 29 of 88
Commandes et instruments
3-14
3
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d ’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
U2CMF2F0.book Page 14 Monday, August 24, 2015 4:00 PM
Page 30 of 88
Commandes et instruments
3-15
3
FAU60621

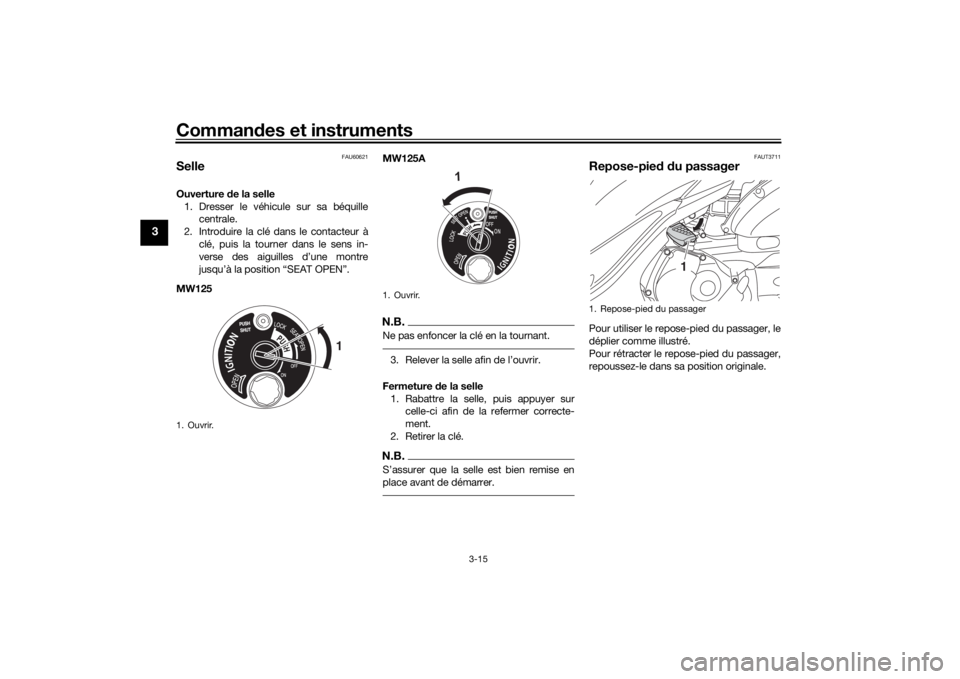

SelleOuverture de la selle
1. Dresser le véhicule sur sa béquille centrale.
2. Introduire la clé dans le contacteur à clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “SEAT OPEN”.
MW125 MW125A
N.B.Ne pas enfoncer la clé en la tournant.3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé.N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUT3711
Repose-pie d d u passagerPour utiliser le repose-pied du passager, le
déplier comme illustré.
Pour rétracter le repose-pied du passager,
repoussez-le dans sa position originale.
1. Ouvrir.
1
1. Ouvrir.
1
1. Repose-pied du passager
1
U2CMF2F0.book Page 15 Monday, August 24, 2015 4:00 PM
