YAMAHA TRICITY 300 2020 Manual de utilização (in Portuguese)

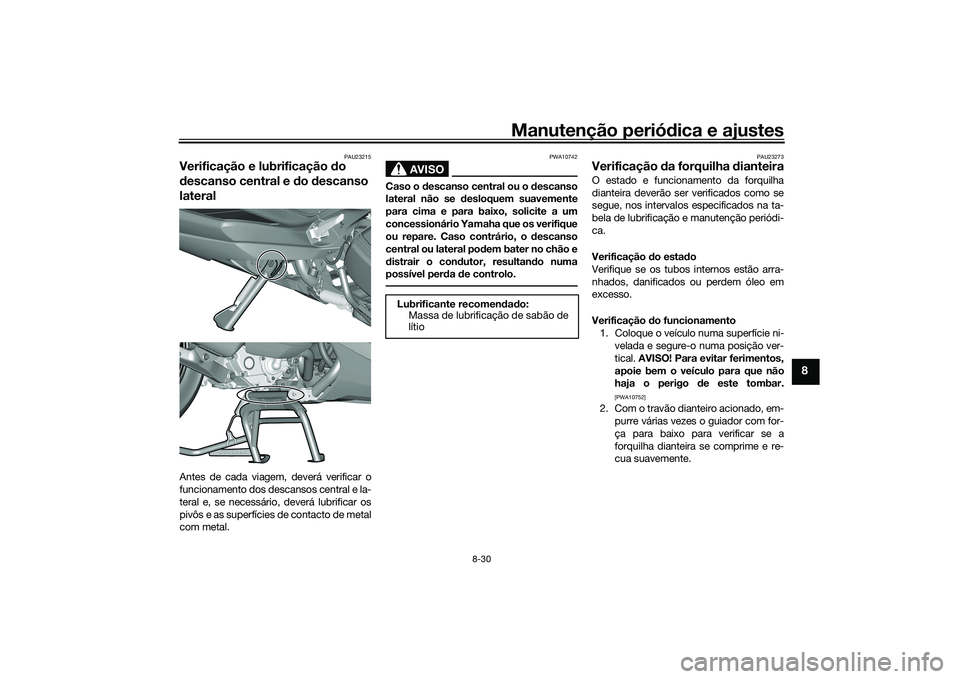

Manutenção periódica e ajustes
8-30
8
PAU23215
Verificação e lubrificação do
descanso central e do descanso
lateralAntes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral podem bater no chão e
distrair o condutor, resultando numa
possível perda de controlo.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UBX9P0P0.book Page 30 Wednesday, January 22, 2020 10:55 AM

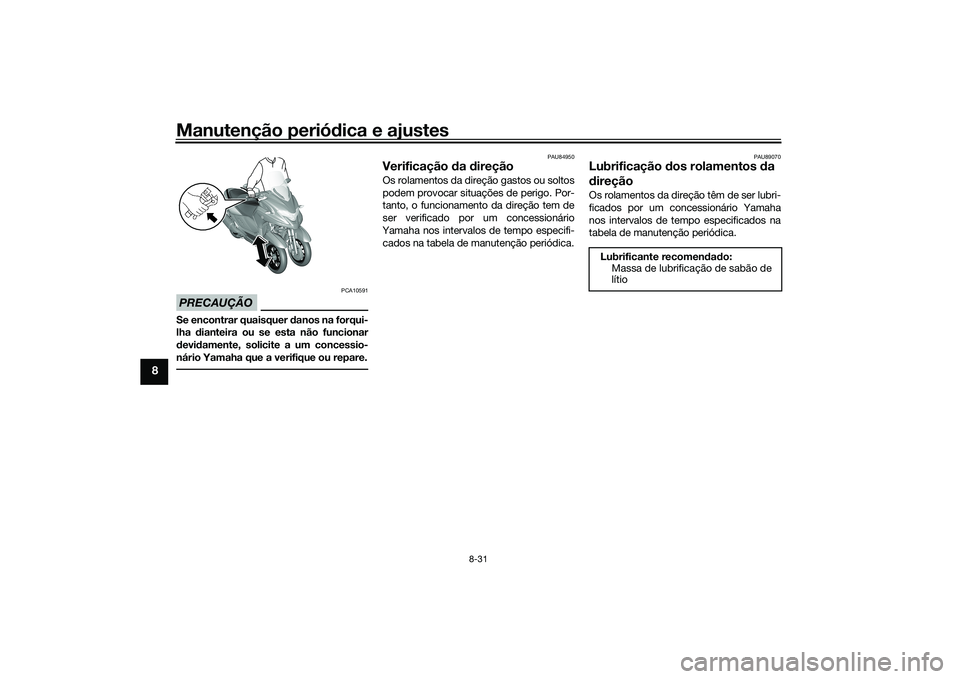

Manutenção periódica e ajustes
8-31
8
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU84950
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção tem de
ser verificado por um concessionário
Yamaha nos intervalos de tempo especifi-
cados na tabela de manutenção periódica.
PAU89070
Lubrificação dos rolamentos da
direçãoOs rolamentos da direção têm de ser lubri-
ficados por um concessionário Yamaha
nos intervalos de tempo especificados na
tabela de manutenção periódica.Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
UBX9P0P0.book Page 31 Wednesday, January 22, 2020 10:55 AM

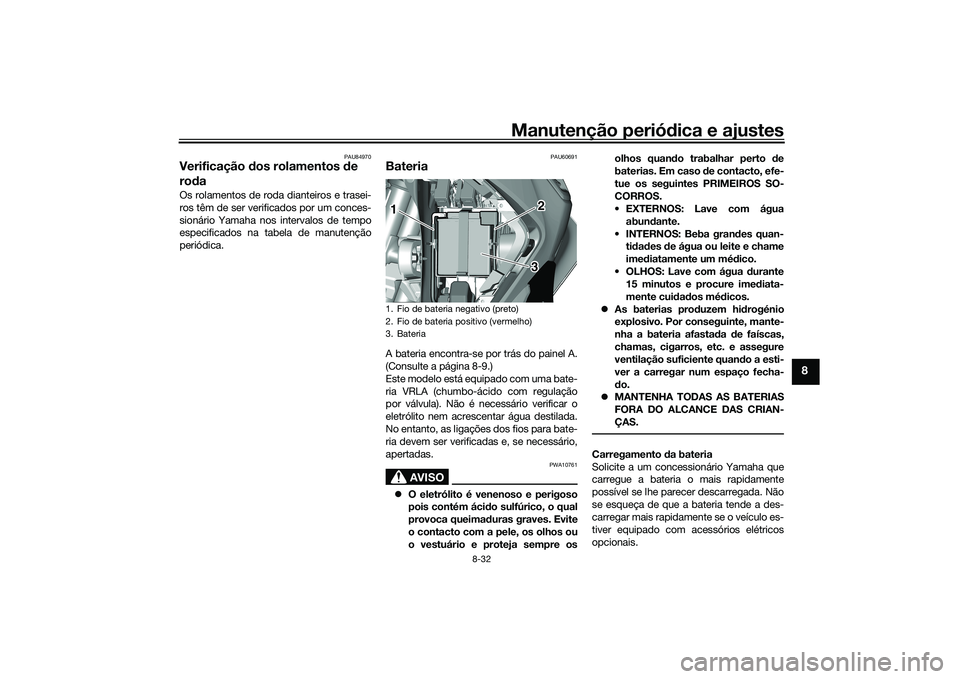

Manutenção periódica e ajustes
8-32
8
PAU84970
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados por um conces-
sionário Yamaha nos intervalos de tempo
especificados na tabela de manutenção
periódica.
PAU60691
BateriaA bateria encontra-se por trás do painel A.
(Consulte a página 8-9.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
zO eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre osolhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.

abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
zAs baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
zMANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria12
3
UBX9P0P0.book Page 32 Wednesday, January 22, 2020 10:55 AM

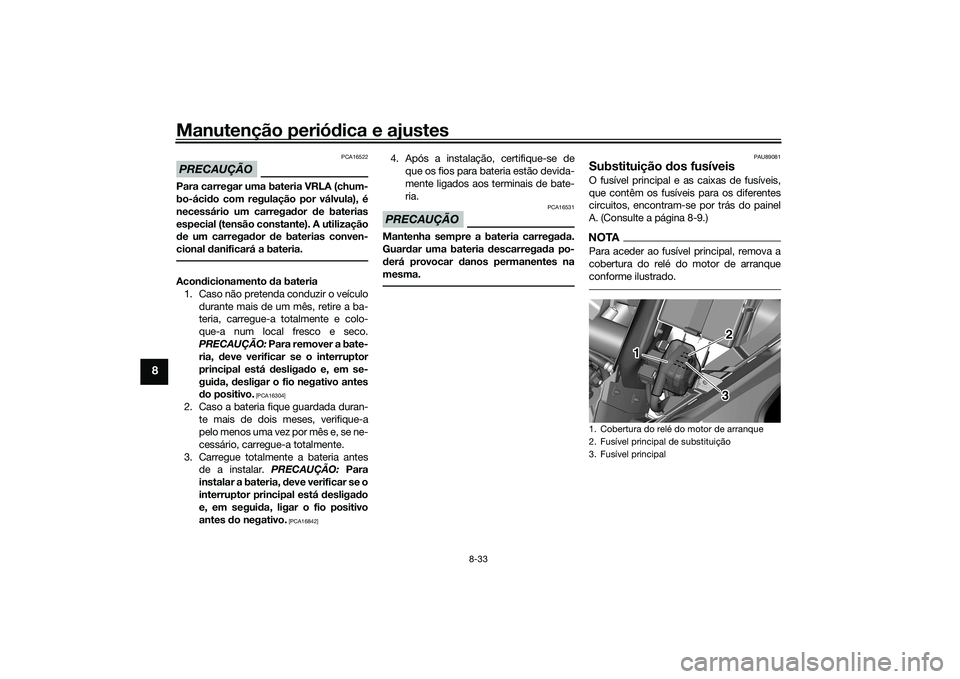

Manutenção periódica e ajustes
8-33
8
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
PAU89081
Substituição dos fusíveisO fusível principal e as caixas de fusíveis,
que contêm os fusíveis para os diferentes
circuitos, encontram-se por trás do painel
A. (Consulte a página 8-9.)NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.1. Cobertura do relé do motor de arranque
2. Fusível principal de substituição
3. Fusível principal
22
32
3
1
UBX9P0P0.book Page 33 Wednesday, January 22, 2020 10:55 AM

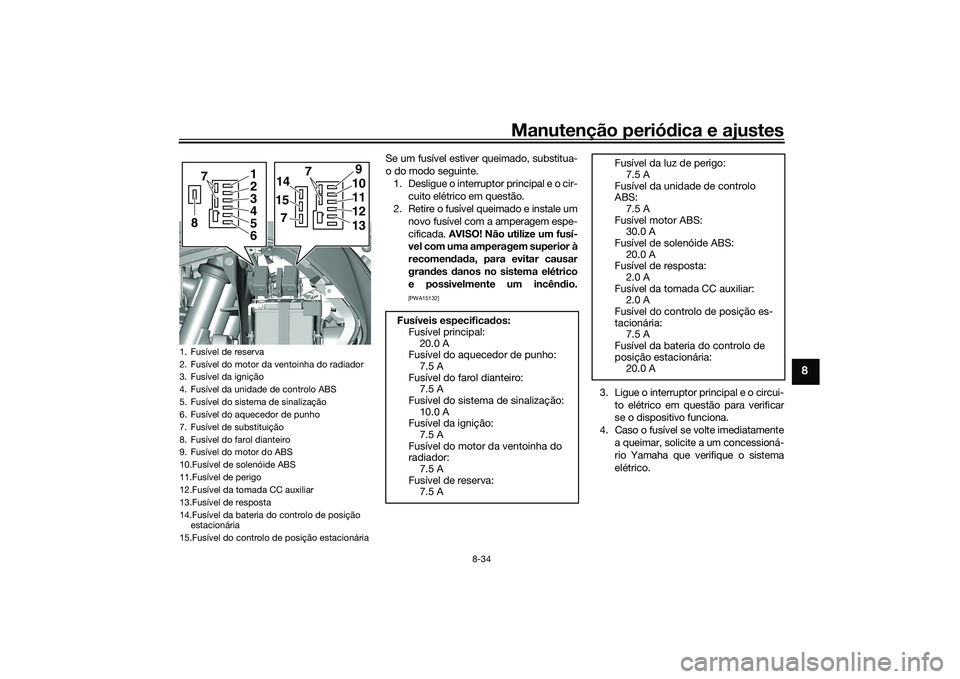

Manutenção periódica e ajustes
8-34
8
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir-
cuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incêndio.
[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
1. Fusível de reserva
2. Fusível do motor da ventoinha do radiador
3. Fusível da ignição
4. Fusível da unidade de controlo ABS
5. Fusível do sistema de sinalização
6. Fusível do aquecedor de punho
7. Fusível de substituição
8. Fusível do farol dianteiro
9. Fusível do motor do ABS
10.Fusível de solenóide ABS
11.Fusível de perigo
12.Fusível da tomada CC auxiliar
13.Fusível de resposta
14.Fusível da bateria do controlo de posição
estacionária
15.Fusível do controlo de posição estacionária
14157
910111213
7
123465
7
8
Fusíveis especificados:
Fusível principal:
20.0 A
Fusível do aquecedor de punho:
7.5 A
Fusível do farol dianteiro:
7.5 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
7.5 A
Fusível do motor da ventoinha do
radiador:
7.5 A
Fusível de reserva:
7.5 A
Fusível da luz de perigo:
7.5 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível de resposta:
2.0 A
Fusível da tomada CC auxiliar:
2.0 A
Fusível do controlo de posição es-
tacionária:
7.5 A
Fusível da bateria do controlo de
posição estacionária:
20.0 A
UBX9P0P0.book Page 34 Wednesday, January 22, 2020 10:55 AM

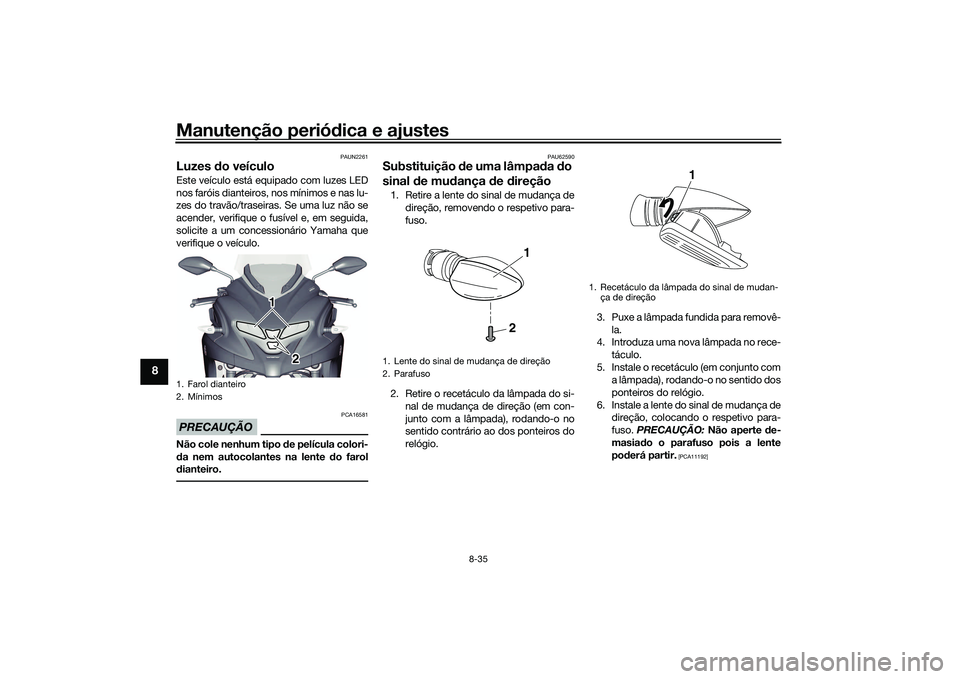

Manutenção periódica e ajustes
8-35
8
PAUN2261
Luzes do veículoEste veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol
dianteiro.
PAU62590
Substituição de uma lâmpada do
sinal de mudança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada do si-
nal de mudança de direção (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a lente do sinal de mudança de
direção, colocando o respetivo para-
fuso. PRECAUÇÃO: Não aperte de-
masiado o parafuso pois a lente
poderá partir.
[PCA11192]
1. Farol dianteiro
2. Mínimos
11 1
2 2
1. Lente do sinal de mudança de direção
2. Parafuso
2
1
1. Recetáculo da lâmpada do sinal de mudan-
ça de direção
1
UBX9P0P0.book Page 35 Wednesday, January 22, 2020 10:55 AM

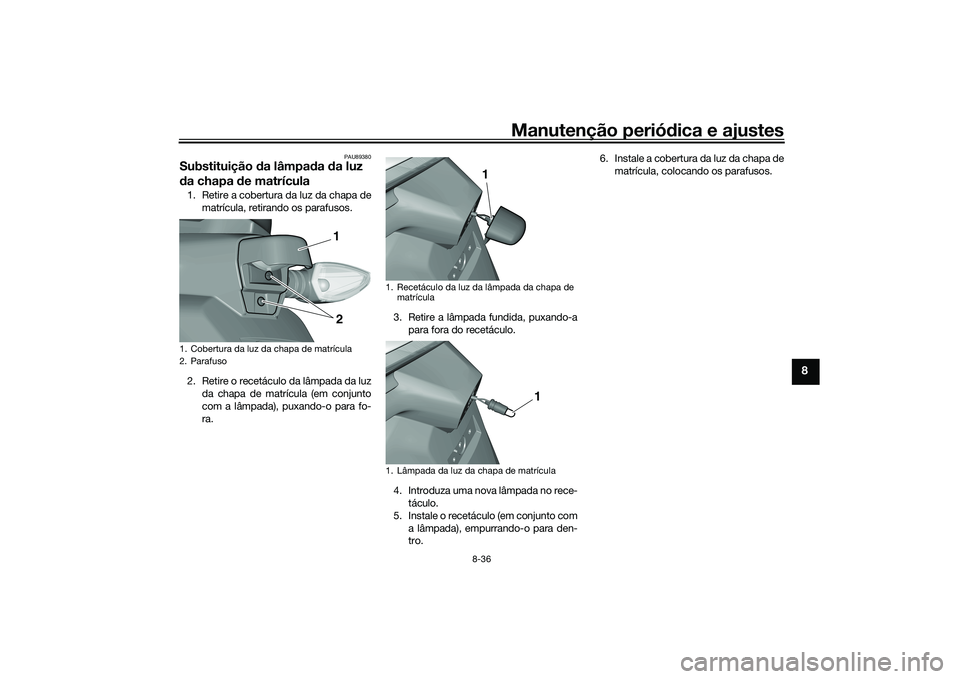

Manutenção periódica e ajustes
8-36
8
PAU89380
Substituição da lâmpada da luz
da chapa de matrícula1. Retire a cobertura da luz da chapa de
matrícula, retirando os parafusos.
2. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra.3. Retire a lâmpada fundida, puxando-a
para fora do recetáculo.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.6. Instale a cobertura da luz da chapa de
matrícula, colocando os parafusos.1. Cobertura da luz da chapa de matrícula
2. Parafuso
2 1
1. Recetáculo da luz da lâmpada da chapa de
matrícula
1. Lâmpada da luz da chapa de matrícula
1
1
UBX9P0P0.book Page 36 Wednesday, January 22, 2020 10:55 AM

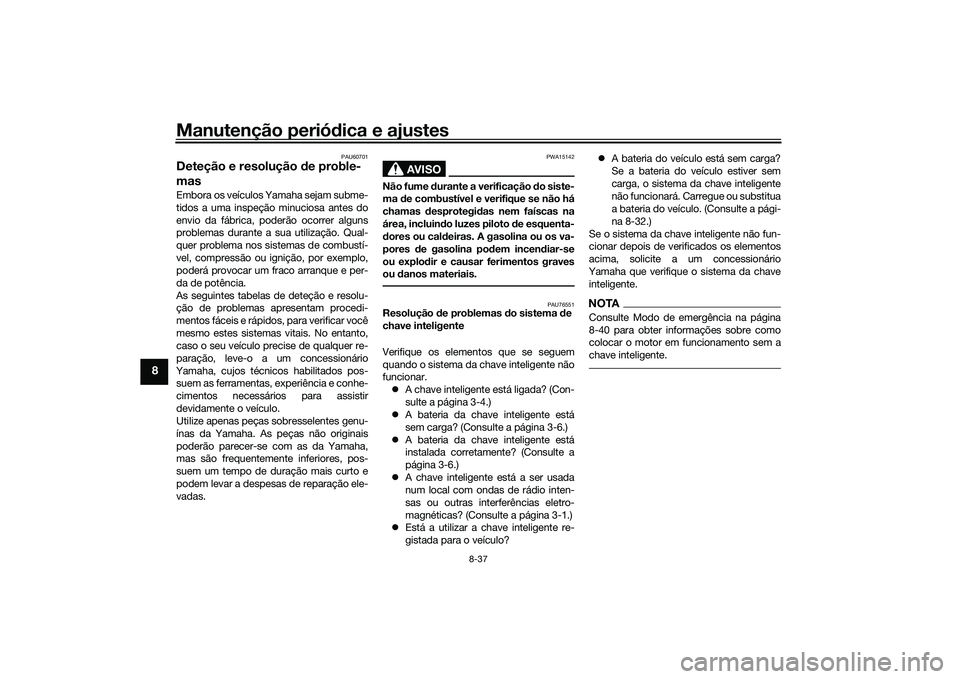

Manutenção periódica e ajustes
8-37
8
PAU60701
Deteção e resolução de proble-
masEmbora os veículos Yamaha sejam subme-
tidos a uma inspeção minuciosa antes do
envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e per-
da de potência.

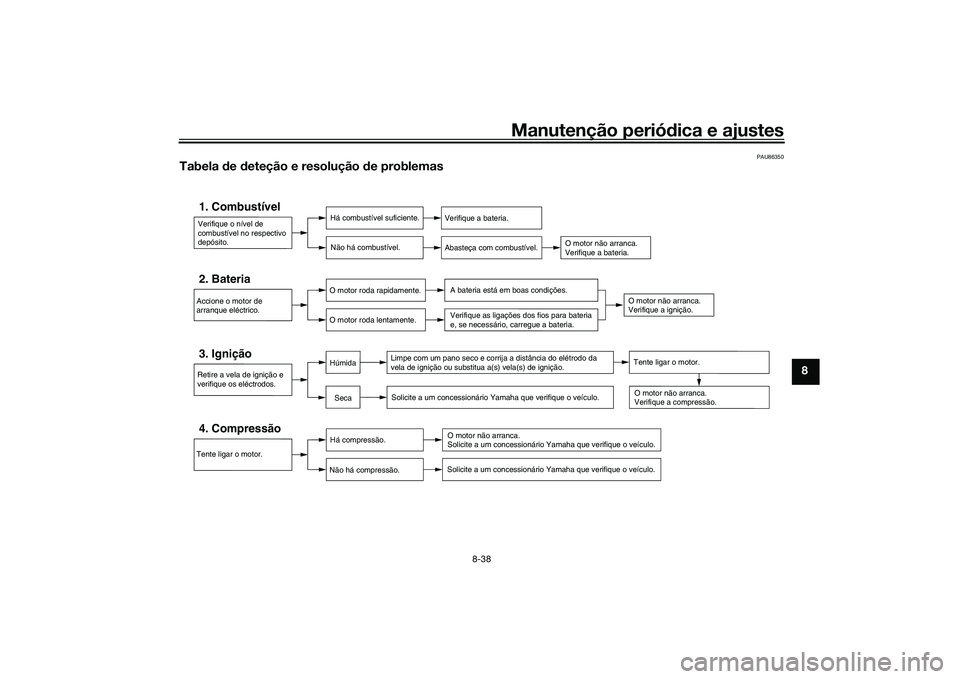

As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu veículo precise de qualquer re-
paração, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o veículo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
PAU76551
Resolução de problemas do sistema de
chave inteligente
Verifique os elementos que se seguem
quando o sistema da chave inteligente não
funcionar.
zA chave inteligente está ligada? (Con-
sulte a página 3-4.)
zA bateria da chave inteligente está
sem carga? (Consulte a página 3-6.)
zA bateria da chave inteligente está
instalada corretamente? (Consulte a
página 3-6.)
zA chave inteligente está a ser usada
num local com ondas de rádio inten-
sas ou outras interferências eletro-
magnéticas? (Consulte a página 3-1.)
zEstá a utilizar a chave inteligente re-
gistada para o veículo?zA bateria do veículo está sem carga?
Se a bateria do veículo estiver sem
carga, o sistema da chave inteligente
não funcionará. Carregue ou substitua
a bateria do veículo. (Consulte a pági-
na 8-32.)
Se o sistema da chave inteligente não fun-
cionar depois de verificados os elementos
acima, solicite a um concessionário
Yamaha que verifique o sistema da chave
inteligente.
NOTAConsulte Modo de emergência na página
8-40 para obter informações sobre como
colocar o motor em funcionamento sem a
chave inteligente.
UBX9P0P0.book Page 37 Wednesday, January 22, 2020 10:55 AM

Manutenção periódica e ajustes
8-38
8
PAU86350
Tabela de deteção e resolução de problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UBX9P0P0.book Page 38 Wednesday, January 22, 2020 10:55 AM

Manutenção periódica e ajustes
8-39
8
PAU86420
Sobreaquecimento do motor
AVISO
PWAT1041
zNão retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
zColoque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refrigerante no respetivo
reservatório e o radiador.
O nível de líquido refrigerante
está bom.O nível de líquido
refrigerante está baixo.
Verifique se existem fugas
no sistema de refrigeração.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há uma fuga.
Não há
nenhuma fuga.
UBX9P0P0.book Page 39 Wednesday, January 22, 2020 10:55 AM
