YAMAHA TRICITY 300 2021 Instructieboekje (in Dutch)

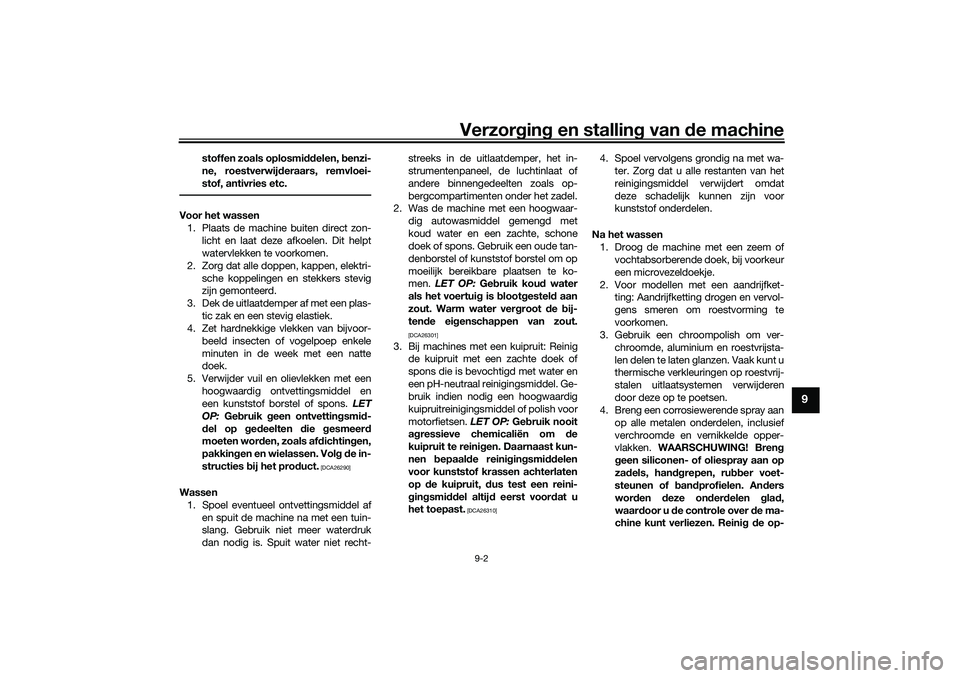

Verzorgin g en stallin g van de machine
9-2
9
stoffen zoals oplosmi ddelen, benzi-
ne, roestverwij deraars, remvloei-
stof, antivries etc.
Voor het wassen 1. Plaats de machine buiten direct zon- licht en laat deze afkoelen. Dit helpt
watervlekken te voorkomen.
2. Zorg dat alle doppen, kappen, elektri- sche koppelingen en stekkers stevig
zijn gemonteerd.
3. Dek de uitlaatdemper af met een plas- tic zak en een stevig elastiek.
4. Zet hardnekkige vlekken van bijvoor-
beeld insecten of vogelpoep enkele
minuten in de week met een natte
doek.
5. Verwijder vuil en olievlekken met een hoogwaardig ontvettingsmiddel en
een kunststof borstel of spons. LET
OP: Ge bruik geen ontvettin gsmi d-
d el op g ed eelten die gesmeer d
moeten wor den, zoals af dichtin gen,
pakkin gen en wielassen. Vol g d e in-
structies bij het pro duct.
[DCA26290]
Wassen
1. Spoel eventueel ontvettingsmiddel af en spuit de machine na met een tuin-
slang. Gebruik niet meer waterdruk
dan nodig is. Spuit water niet recht- streeks in de uitlaatdemper, het in-
strumentenpaneel, de luchtinlaat of
andere binnengedeelten zoals op-
bergcompartimenten onder het zadel.
2. Was de machine met een hoogwaar-
dig autowasmiddel gemengd met
koud water en een zachte, schone
doek of spons. Gebruik een oude tan-
denborstel of kunststof borstel om op
moeilijk bereikbare plaatsen te ko-
men. LET OP: Ge bruik kou d water
als het voertui g is bloot gestel d aan
zout. Warm water ver groot de bij-
ten de ei genschappen van zout.
[DCA26301]
3. Bij machines met een kuipruit: Reinig
de kuipruit met een zachte doek of
spons die is bevochtigd met water en
een pH-neutraal reinigingsmiddel. Ge-
bruik indien nodig een hoogwaardig
kuipruitreinigingsmiddel of polish voor
motorfietsen. LET OP: Gebruik nooit
a g ressieve chemicaliën om de
kuipruit te reinig en. Daarnaast kun-
nen bepaal de reini gin gsmi ddelen
voor kunststof krassen achterlaten
op de kuipruit, dus test een reini-
g in gsmi ddel altij d eerst voor dat u
het toepast.
[DCA26310]
4. Spoel vervolgens grondig na met wa-
ter. Zorg dat u alle restanten van het
reinigingsmiddel verwijdert omdat
deze schadelijk kunnen zijn voor
kunststof onderdelen.
Na het wassen 1. Droog de machine met een zeem of vochtabsorberende doek, bij voorkeur
een microvezeldoekje.
2. Voor modellen met een aandrijfket- ting: Aandrijfketting drogen en vervol-
gens smeren om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen. Vaak kunt u
thermische verkleuringen op roestvrij-
stalen uitlaatsystemen verwijderen
door deze op te poetsen.
4. Breng een corrosiewerende spray aan
op alle metalen onderdelen, inclusief
verchroomde en vernikkelde opper-
vlakken. WAARSCHUWING! Bren g
g een siliconen- of oliespray aan op
za dels, han dgrepen, ru bber voet-
steunen of ban dprofielen. An ders
wor den deze on der delen gla d,
waar door u de controle over de ma-
chine kunt verliezen. Reini g d e op-
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

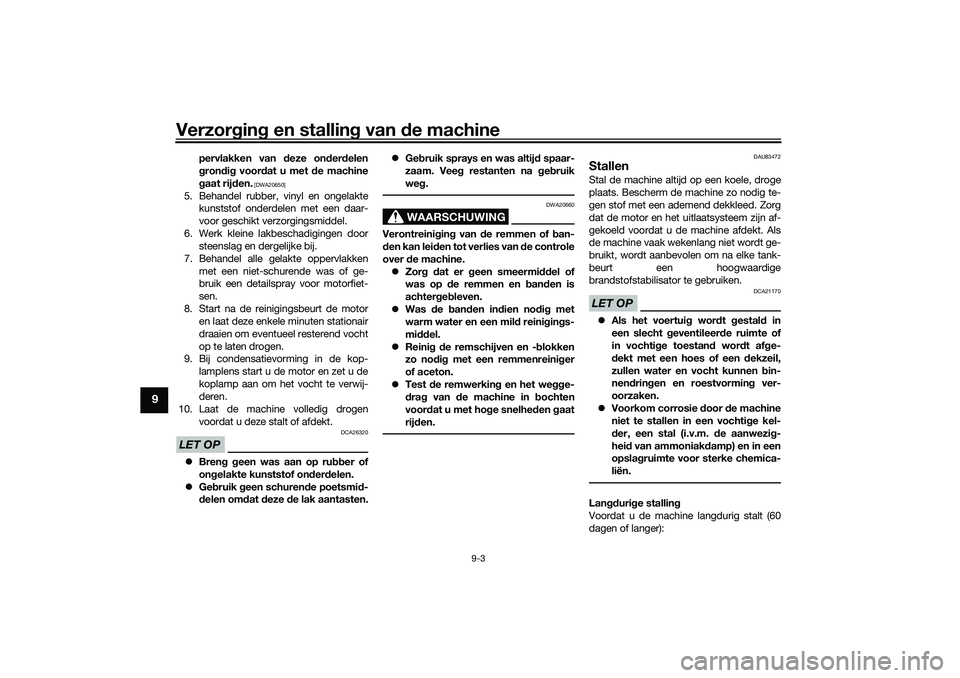

Verzorgin g en stallin g van de machine
9-3
9
pervlakken van deze on der delen
g ron dig voor dat u met de machine
g aat rij den.
[DWA20650]
5. Behandel rubber, vinyl en ongelakte
kunststof onderdelen met een daar-
voor geschikt verzorgingsmiddel.
6. Werk kleine lakbeschadigingen door steenslag en dergelijke bij.
7. Behandel alle gelakte oppervlakken met een niet-schurende was of ge-
bruik een detailspray voor motorfiet-
sen.
8. Start na de reinigingsbeurt de motor en laat deze enkele minuten stationair
draaien om eventueel resterend vocht
op te laten drogen.
9. Bij condensatievorming in de kop-
lamplens start u de motor en zet u de
koplamp aan om het vocht te verwij-
deren.
10. Laat de machine volledig drogen voordat u deze stalt of afdekt.LET OP
DCA26320
Bren g g een was aan op ru bber of
on gelakte kunststof on der delen.
 Gebruik geen schuren de poetsmi d-
d elen omd at deze de lak aantasten. 
Gebruik sprays en was altij d spaar-
zaam. Vee g restanten na geb ruik
we g.
WAARSCHUWING
DWA20660
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van d e controle
over de machine.
 Zor g d at er geen smeermi ddel of
was op de remmen en b anden is
achter geb leven.
 Was de ban den in dien no dig met
warm water en een mil d reini gin gs-
mi ddel.
 Reini g d e remschijven en - blokken
zo no dig met een remmenreini ger
of aceton.
 Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhed en
g aa
t
rij den.
DAU83472
StallenStal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig te-
gen stof met een ademend dekkleed. Zorg
dat de motor en het uitlaatsysteem zijn af-
gekoeld voordat u de machine afdekt. Als
de machine vaak wekenlang niet wordt ge-
bruikt, wordt aanbevolen om na elke tank-
beurt een hoogwaardige
brandstofstabilisator te gebruiken.LET OP
DCA21170
 Als het voertuig wordt gestal d in
een slecht geventileer de ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zullen water en vocht kunnen bin-
nend ringen en roestvormin g ver-
oorzaken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. de aanwezi g-
hei d van ammoniak damp) en in een
opsla gruimte voor sterke chemica-
liën.Langduri ge stallin g
Voordat u de machine langdurig stalt (60
dagen of langer):
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

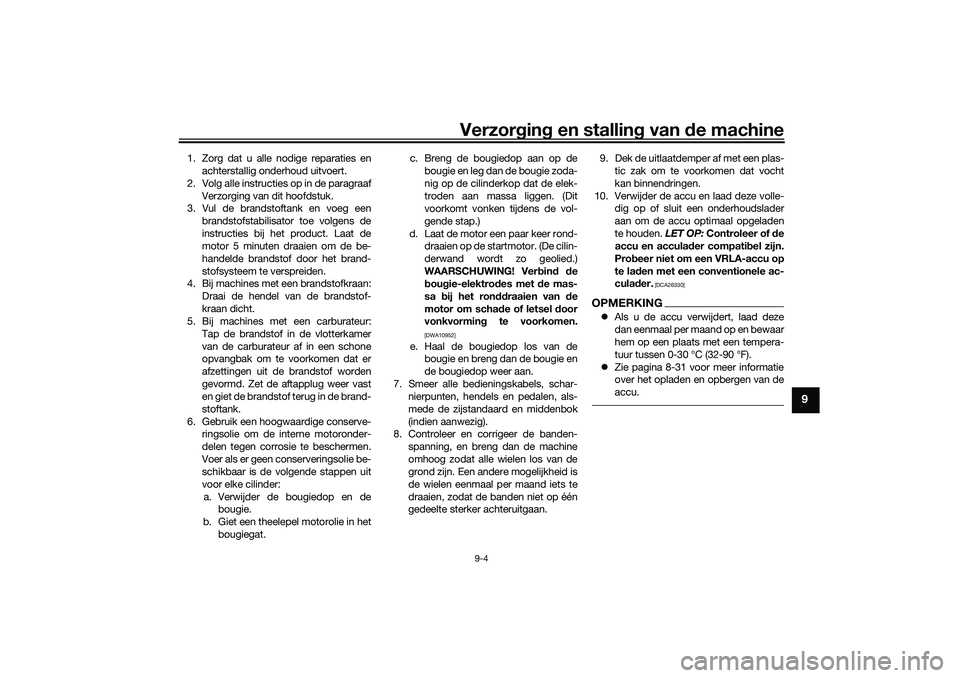

Verzorgin g en stallin g van de machine
9-4
9
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de
instructies bij het product. Laat de
motor 5 minuten draaien om de be-
handelde brandstof door het brand-
stofsysteem te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er
afzettingen uit de brandstof worden
gevormd. Zet de aftapplug weer vast
en giet de brandstof terug in de brand-
stoftank.
6. Gebruik een hoogwaardige conserve- ringsolie om de interne motoronder-
delen tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat. c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ron ddraaien van de
motor om scha de of letsel d oor
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
7. Smeer alle bedieningskabels, schar- nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan. 9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen
te houden. LET OP: Controleer of de
accu en acculad er compatibel zijn.
Pro beer niet om een VRLA-accu op
te la den met een conventionele ac-
cula der.
[DCA26330]
OPMERKING Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 °C (32-90 °F).
 Zie pagina 8-31 voor meer informatie
over het opladen en opbergen van de
accu.
UBEDD0D0.book Page 4 Monday, October 12, 2020 8:10 AM

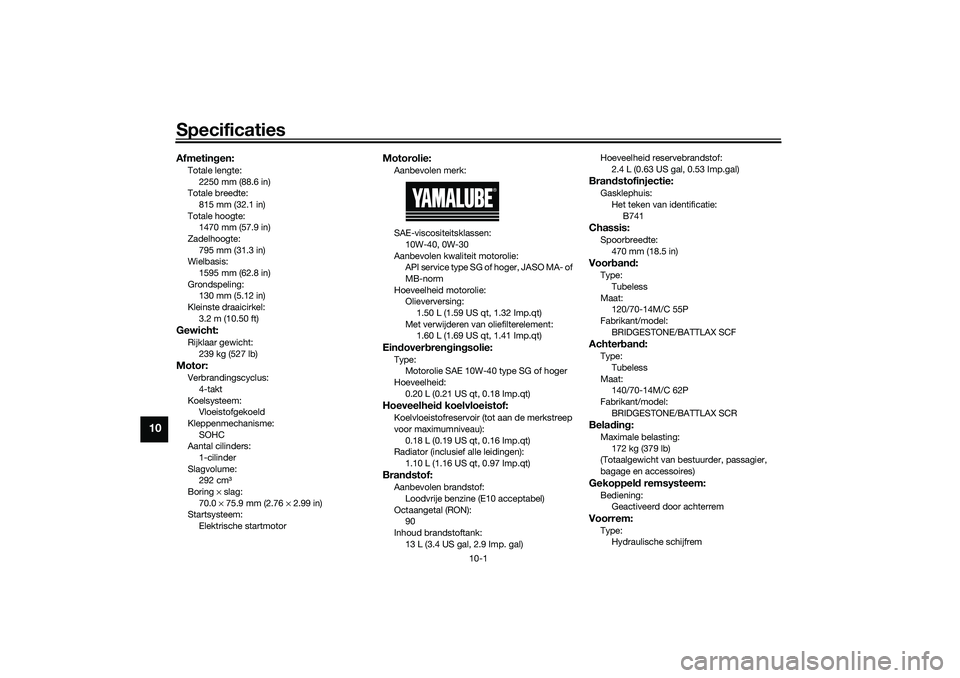

Specificaties
10-1
10
Afmetingen:Totale lengte:
2250 mm (88.6 in)
Totale breedte:
815 mm (32.1 in)
Totale hoogte: 1470 mm (57.9 in)
Zadelhoogte: 795 mm (31.3 in)
Wielbasis:
1595 mm (62.8 in)
Grondspeling: 130 mm (5.12 in)
Kleinste draaicirkel: 3.2 m (10.50 ft)Gewicht:Rijklaar gewicht:239 kg (527 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: SOHC
Aantal cilinders:
1-cilinder
Slagvolume: 292 cm3
Boring × slag:
70.0 × 75.9 mm (2.76 × 2.99 in)
Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:10W-40, 0W-30
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA- of
MB-norm
Hoeveelheid motorolie: Olieverversing: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Met verwijderen van oliefilterelement: 1.60 L (1.69 US qt, 1.41 Imp.qt)Ein dover bren gin gsolie:Type:
Motorolie SAE 10W-40 type SG of hoger
Hoeveelheid: 0.20 L (0.21 US qt, 0.18 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen): 1.10 L (1.16 US qt, 0.97 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 90
Inhoud brandstoftank: 13 L (3.4 US gal, 2.9 Imp. gal) Hoeveelheid reservebrandstof:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie: B741Chassis:Spoorbreedte:470 mm (18.5 in)Voor ban d:Type:
Tubeless
Maat: 120/70-14M/C 55P
Fabrikant/model: BRIDGESTONE/BATTLAX SCFAchter ban d:Type:
Tubeless
Maat: 140/70-14M/C 62P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCRBela din g:Maximale belasting:
172 kg (379 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Gekoppel d remsysteem:Bediening:
Geactiveerd door achterremVoorrem:Type:Hydraulische schijfrem
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM

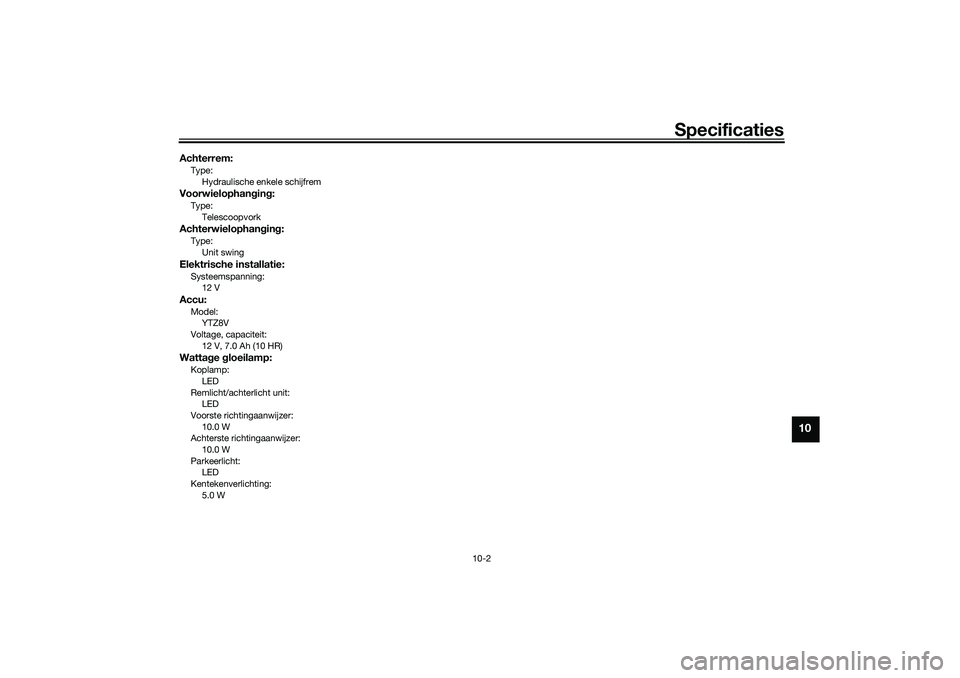

Specificaties
10-2
10
Achterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
TelescoopvorkAchterwielophan gin g:Type:
Unit swingElektrische installatie:Systeemspanning:12 VAccu:Model:YTZ8V
Voltage, capaciteit: 12 V, 7.0 Ah (10 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
10.0 W
Achterste richtingaanwijzer: 10.0 W
Parkeerlicht: LED
Kentekenverlichting:
5.0 W
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

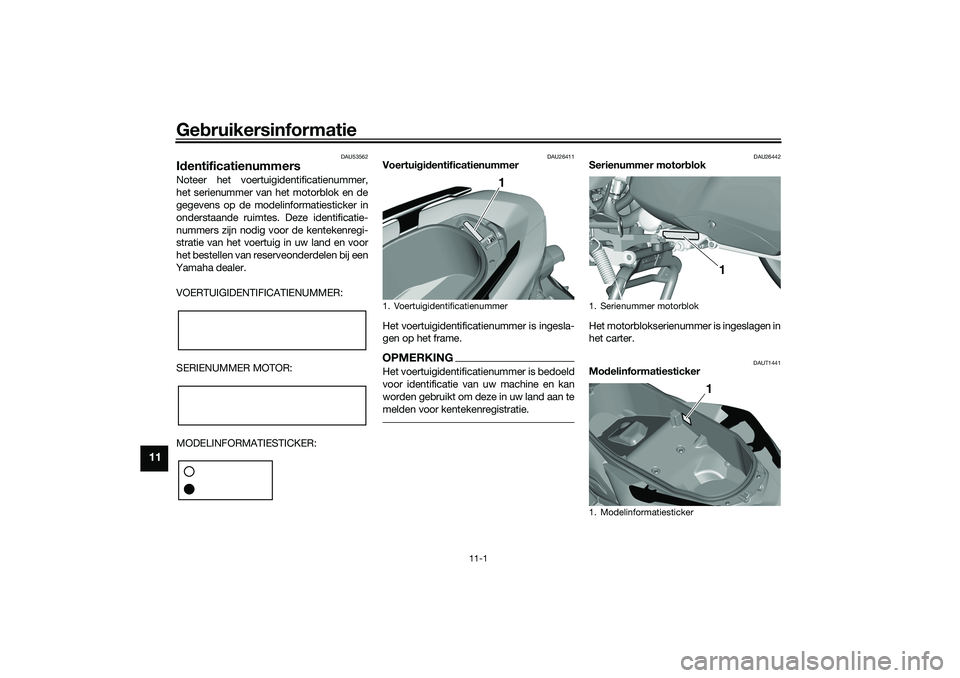

Gebruikersinformatie
11-1
11
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAUT1441
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM

Gebruikersinformatie
11-2
11
De modelinformatiesticker is bevestigd aan
de binnenzijde van het opbergcomparti-
ment. (Zie pagina 5-18.) Noteer de informa-
tie op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. Diagnosestekker
1 1
https://www.yamaha-motor.e u/nl/
privacy/privacy-policy.aspx
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

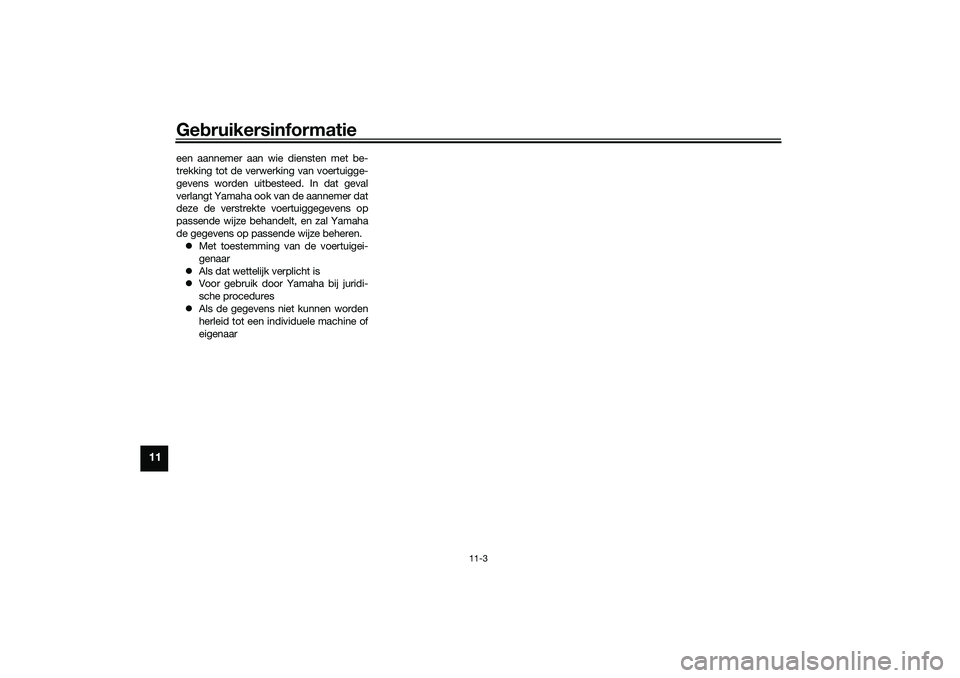

Gebruikersinformatie
11-3
11
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaarUBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

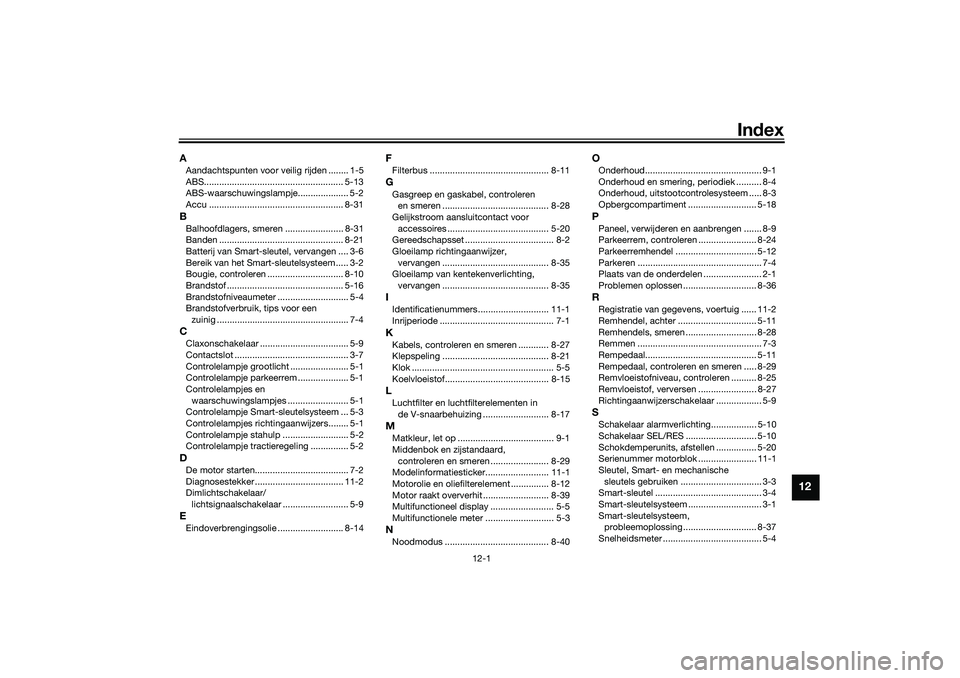

12-1
12
Index
AAandachtspunten voor veilig rijden ........ 1-5
ABS....................................................... 5-13
ABS-waarschuwingslampje.................... 5-2
Accu ..................................................... 8-31BBalhoofdlagers, smeren ....................... 8-31
Banden ................................................. 8-21
Batterij van Smart-sleutel, vervangen .... 3-6
Bereik van het Smart-sleutelsysteem ..... 3-2
Bougie, controleren .............................. 8-10
Brandstof .............................................. 5-16
Brandstofniveaumeter ............................ 5-4
Brandstofverbruik, tips voor een
zuinig .................................................... 7-4CClaxonschakelaar ................................... 5-9
Contactslot ............................................. 3-7
Controlelampje grootlicht ....................... 5-1
Controlelampje parkeerrem .................... 5-1
Controlelampjes en waarschuwingslampjes ........................ 5-1
Controlelampje Smart-sleutelsysteem ... 5-3
Controlelampjes richtingaanwijzers........ 5-1
Controlelampje stahulp .......................... 5-2
Controlelampje tractieregeling ............... 5-2DDe motor starten..................................... 7-2
Diagnosestekker ................................... 11-2
Dimlichtschakelaar/ lichtsignaalschakelaar .......................... 5-9EEindoverbrengingsolie .......................... 8-14
FFilterbus ............................................... 8-11GGasgreep en gaskabel, controleren en smeren .......................................... 8-28
Gelijkstroom aansluitcontact voor
accessoires ........................................ 5-20
Gereedschapsset ................................... 8-2
Gloeilamp richtingaanwijzer,
vervangen .......................................... 8-35
Gloeilamp van kentekenverlichting, vervangen .......................................... 8-35IIdentificatienummers............................ 11-1
Inrijperiode ............................................. 7-1KKabels, controleren en smeren ............ 8-27
Klepspeling .......................................... 8-21
Klok ........................................................ 5-5
Koelvloeistof......................................... 8-15LLuchtfilter en luchtfilterelementen in de V-snaarbehuizing .......................... 8-17MMatkleur, let op ...................................... 9-1
Middenbok en zijstandaard,
controleren en smeren ....................... 8-29
Modelinformatiesticker......................... 11-1
Motorolie en oliefilterelement ............... 8-12
Motor raakt oververhit .......................... 8-39
Multifunctioneel display ......................... 5-5
Multifunctionele meter ........................... 5-3NNoodmodus ......................................... 8-40
OOnderhoud.............................................. 9-1
Onderhoud en smering, periodiek .......... 8-4
Onderhoud, uitstootcontrolesysteem ..... 8-3
Opbergcompartiment ........................... 5-18PPaneel, verwijderen en aanbrengen ....... 8-9
Parkeerrem, controleren ....................... 8-24
Parkeerremhendel ................................ 5-12
Parkeren ................................................. 7-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 8-36RRegistratie van gegeve ns, voertuig ...... 11-2
Remhendel, achter ............................... 5-11
Remhendels, smeren ............................ 8-28
Remmen ................................................. 7-3
Rempedaal............................................ 5-11
Rempedaal, controleren en smeren ..... 8-29
Remvloeistofniveau, controleren .......... 8-25
Remvloeistof, verversen ....................... 8-27
Richtingaanwijzerschakelaar .................. 5-9SSchakelaar alarmverlichting.................. 5-10
Schakelaar SEL/RES ............................ 5-10
Schokdemperunits, afstellen ................ 5-20
Serienummer motorblok ....................... 11-1
Sleutel, Smart- en mechanische sleutels gebruiken ................................ 3-3
Smart-sleutel .......................................... 3-4
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem, probleemoplossing ............................. 8-37
Snelheidsmeter ....................................... 5-4
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM

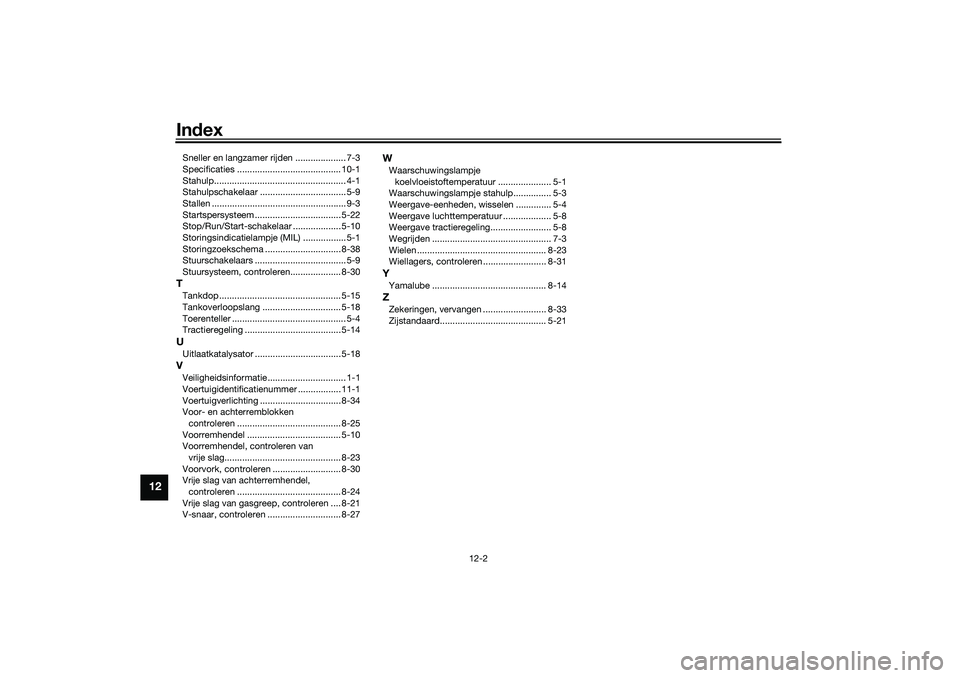

Index
12-2
12
Sneller en langzamer rijden .................... 7-3
Specificaties ......................................... 10-1
Stahulp.................................................... 4-1
Stahulpschakelaar .................................. 5-9
Stallen ..................................................... 9-3
Startspersysteem .................................. 5-22
Stop/Run/Start-schakelaar ................... 5-10
Storingsindicatielampje (MIL) ................. 5-1
Storingzoekschema .............................. 8-38
Stuurschakelaars .................................... 5-9
Stuursysteem, controleren.................... 8-30TTankdop ................................................ 5-15
Tankoverloopslang ............................... 5-18
Toerenteller ............................................. 5-4
Tractieregeling ...................................... 5-14UUitlaatkatalysator .................................. 5-18VVeiligheidsinformatie........ ....................... 1-1
Voertuigidentificatienummer ................. 11-1
Voertuigverlichting ................................ 8-34
Voor- en achterremblokken controleren ......................................... 8-25
Voorremhendel ..................................... 5-10
Voorremhendel, controleren van
vrije slag.............................................. 8-23
Voorvork, controleren ........................... 8-30
Vrije slag van achterremhendel,
controleren ......................................... 8-24
Vrije slag van gasgreep, controleren .... 8-21
V-snaar, controleren ............................. 8-27
WWaarschuwingslampje koelvloeistoftemperatuur ..................... 5-1
Waarschuwingslampje stahulp............... 5-3
Weergave-eenheden, wisselen .............. 5-4
Weergave luchttemperatuur ................... 5-8
Weergave tractieregeling........................ 5-8
Wegrijden ............................................... 7-3
Wielen ................................................... 8-23
Wiellagers, controleren ......................... 8-31YYamalube ............................................. 8-14ZZekeringen, vervangen ......................... 8-33
Zijstandaard.......................................... 5-21
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM
