YAMAHA TRICITY 300 2021 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TRICITY 300, Model: YAMAHA TRICITY 300 2021Pages: 112, PDF Size: 15.05 MB

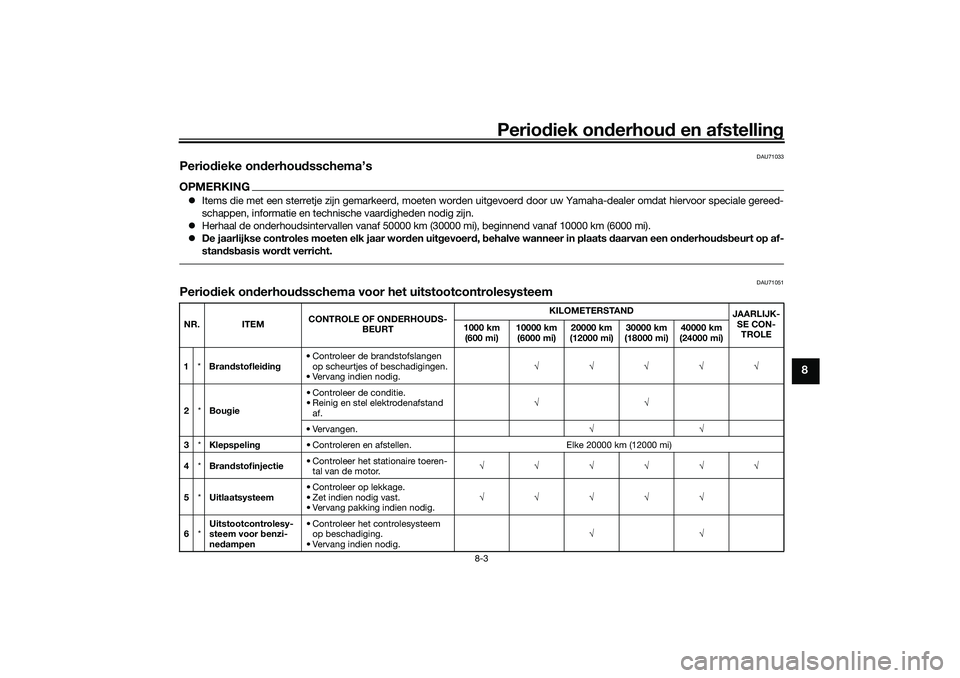

Page 61 of 112
Periodiek on derhoud en afstelling
8-3
8
DAU71033
Periodieke on derhou dsschema’sOPMERKING Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gie • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 20000 km (12000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking indien nodig. √√√√√
6 *Uitstootcontrolesy-
steem voor
benzi-
ne dampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

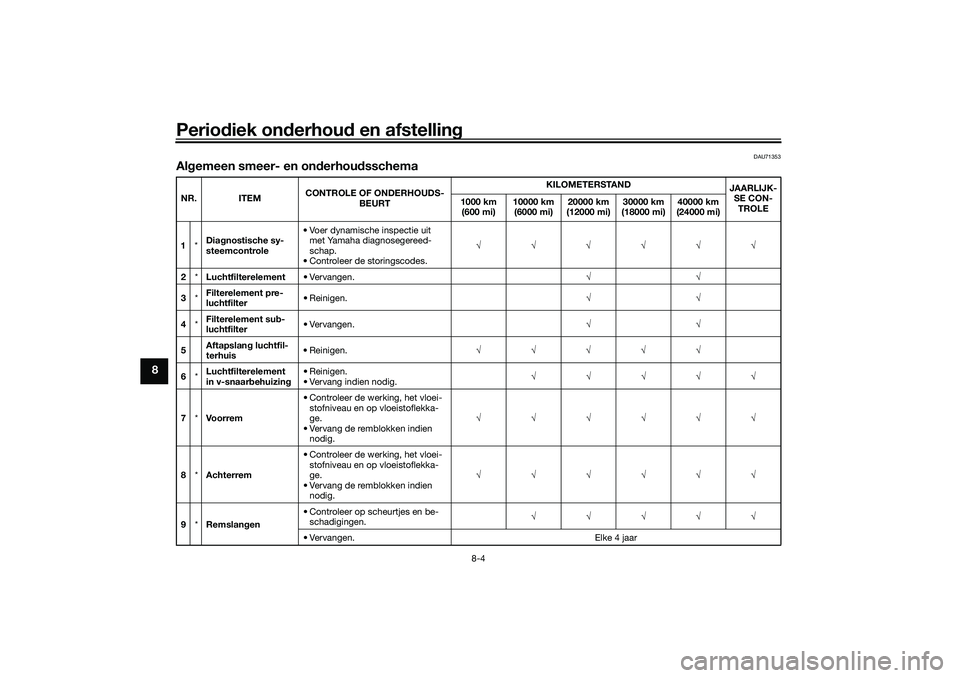

Page 62 of 112
Periodiek on derhou d en afstelling
8-4
8
DAU71353
Al gemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. √√
3 *Filterelement pre-
luchtfilter
• Reinigen.
√√
4 *Filterelement su
b-
luchtfilter • Vervangen.
√√
5 Aftapslan
g luchtfil-
terhuis • Reinigen.
√√√√√
6 *Luchtfilterelement
in v-snaar
behuizin g• Reinigen.
• Vervang indien nodig.
√√√√√
7 *Voorrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
8 *Achterrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
9 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
UBEDD0D0.book Page 4 Monday, October 12, 2020 8:10 AM

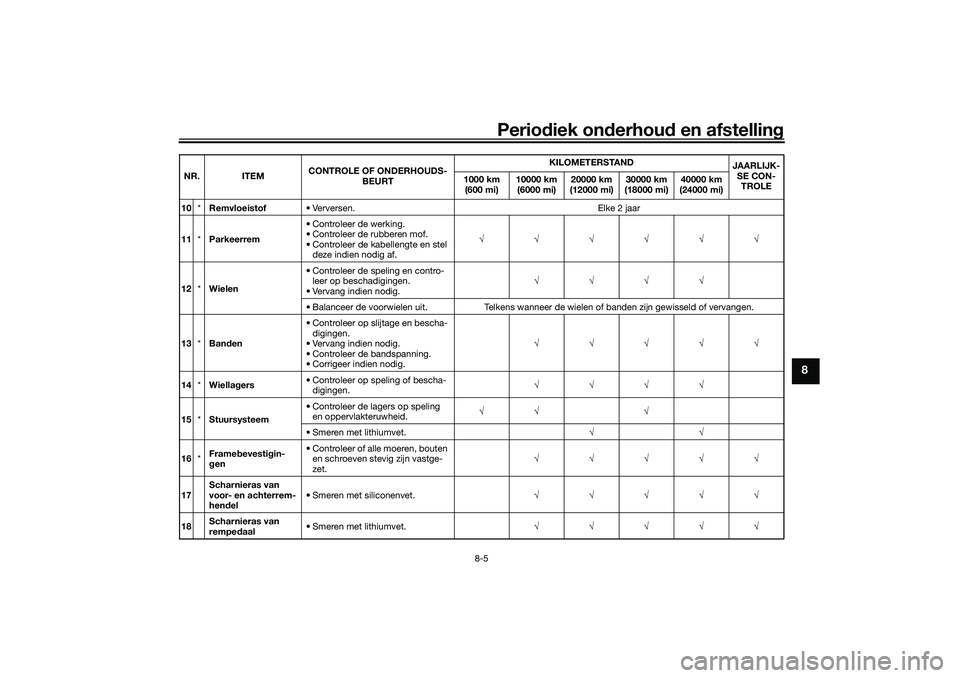

Page 63 of 112
Periodiek on derhoud en afstelling
8-5
8
10*Remvloeistof • Verversen. Elke 2 jaar
11 *Parkeerrem • Controleer de werking.
• Controleer de rubberen mof.
• Controleer de kabellengte en stel
deze indien nodig af. √√√√√√
12 *Wielen • Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig. √√√√
• Balanceer de voorwielen uit. Telkens wanneer de wielen of banden zijn gewisseld of vervangen.
13 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
14 *Wiella gers • Controleer op speling of bescha-
digingen. √√√√
15 *Stuursysteem • Controleer de lagers op speling
en oppervlakteruwheid. √√ √
• Smeren met lithiumvet. √√
16 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
17 Scharnieras van
voor- en achterrem-
hend
el • Smeren met siliconenvet.
√√√√√
18 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDD0D0.book Page 5 Monday, October 12, 2020 8:10 AM

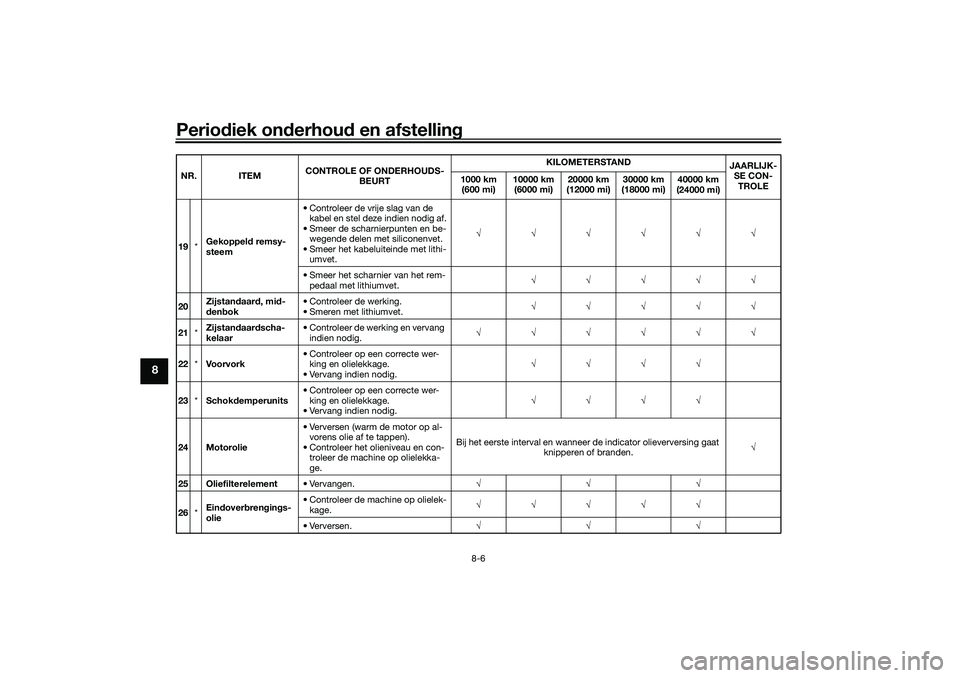

Page 64 of 112
Periodiek on derhou d en afstelling
8-6
8
19 *Gekoppel
d remsy-
steem • Controleer de vrije slag van de
kabel en stel deze indien nodig af.
• Smeer de scharnierpunten en be- wegende delen met siliconenvet.
• Smeer het kabeluiteinde met lithi- umvet. √√√√√√
• Smeer het scharnier van het rem- pedaal met lithiumvet. √√√√√
20 Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
21 *Zijstan
daar dscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
22 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Schok demperunits • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
24 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. Bij het eerste interval en wanneer de indicator olieverversing gaat
knipperen of branden. √
25 Oliefilterelement • Vervangen. √√√
26 *Ein
dover bren gin gs-
olie • Controleer de machine op olielek-
kage. √√√√√
• Verversen. √√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24
000 mi)
UBEDD0D0.book Page 6 Monday, October 12, 2020 8:10 AM
Page 65 of 112
Periodiek on derhoud en afstelling
8-7
8
27*Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
28 *V-snaar • Vervangen. Wanneer de indicator V-snaarvervanging knippert [elke 20000 km (12000 mi)]
29 *Voor- en achterrem-
schakelaar • Controleer de werking.
√√√√√√
30 *Bewe
gen de delen
en kab els •Smeren.
√√√√√
31 *Gas
greephuis en
g askab el • Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
32 *Lampen, richtin
g-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDD0D0.book Page 7 Monday, October 12, 2020 8:10 AM

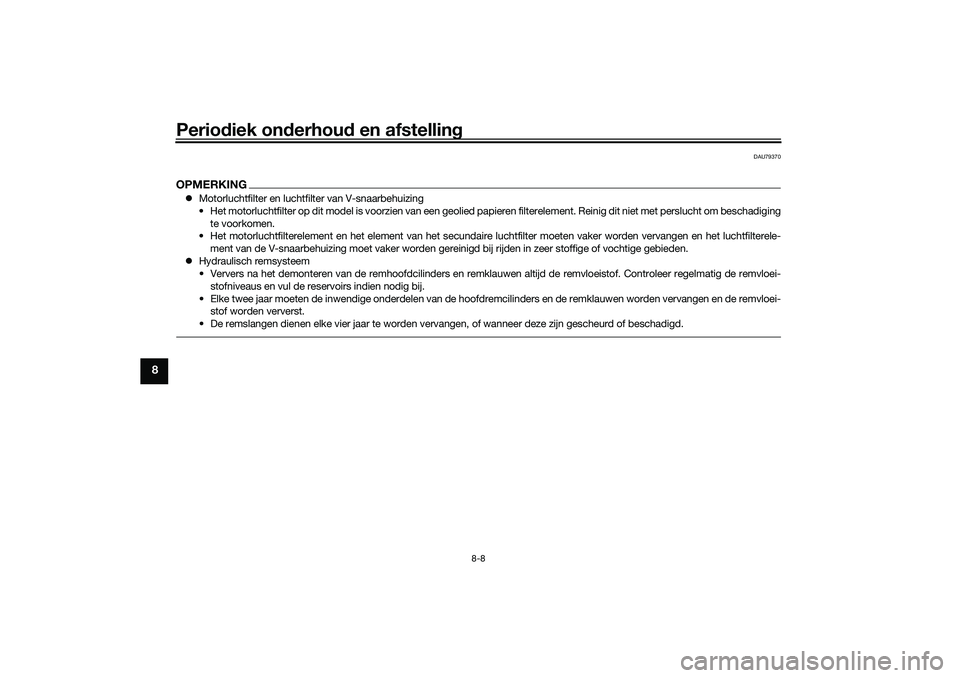

Page 66 of 112
Periodiek on derhou d en afstelling
8-8
8
DAU79370
OPMERKING Motorluchtfilter en luchtfilter van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschad iging
te voorkomen.
• Het motorluchtfilterelement en het element van het secundaire luchtfilter moeten vaker worden vervangen en het luchtfilterele-
ment van de V-snaarbehuizing moet vaker worden gereinig d bij rijden in zeer stoffige of vochtige gebieden.
Hydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauwen altijd de remvloeistof. Controleer regelmatig de remvloei-
stofniveaus en vul de reservoirs indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdrem cilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden verv angen, of wanneer deze zijn gescheurd of beschadigd.
UBEDD0D0.book Page 8 Monday, October 12, 2020 8:10 AM

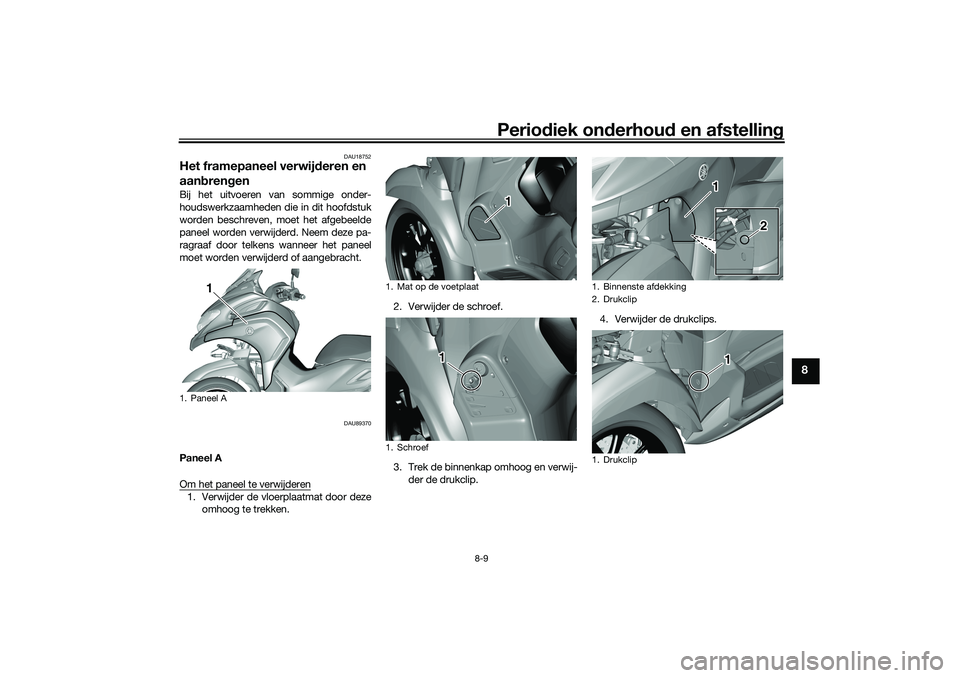

Page 67 of 112
Periodiek on derhoud en afstelling
8-9
8
DAU18752
Het framepaneel verwijd eren en
aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU89370
Paneel A
Om het paneel te verwijderen1. Verwijder de vloerplaatmat door deze
omhoog te trekken. 2. Verwijder de schroef.
3. Trek de binnenkap omhoog en verwij-
der de drukclip. 4. Verwijder de drukclips.1. Paneel A
1
1. Mat op de voetplaat
1. Schroef
1 1
1 1 1
1. Binnenste afdekking
2. Drukclip
1. Drukclip
1 1 1
2 2
1 1 1
UBEDD0D0.book Page 9 Monday, October 12, 2020 8:10 AM

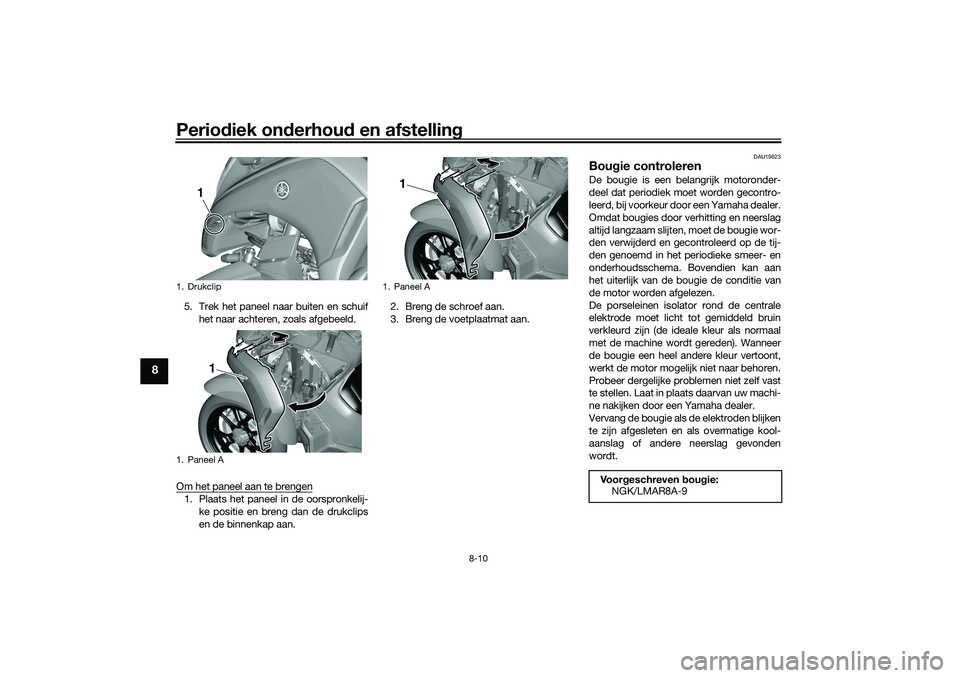

Page 68 of 112
Periodiek on derhou d en afstelling
8-10
8
5. Trek het paneel naar buiten en schuif
het naar achteren, zoals afgebeeld.
Om het paneel aan te brengen1. Plaats het paneel in de oorspronkelij- ke positie en breng dan de drukclips
en de binnenkap aan. 2. Breng de schroef aan.
3. Breng de voetplaatmat aan.
DAU19623
Bou
gie controlerenDe bougie is een belangrijk motoronder-
deel dat periodiek moet worden gecontro-
leerd, bij voorkeur door een Yamaha dealer.
Omdat bougies door verhitting en neerslag
altijd langzaam slijten, moet de bougie wor-
den verwijderd en gecontroleerd op de tij-
den genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met de machine wordt gereden). Wanneer
de bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt.
1. Drukclip
1. Paneel A
1
1
1. Paneel A
1
Voor geschreven bou gie:
NGK/LMAR8A-9
UBEDD0D0.book Page 10 Monday, October 12, 2020 8:10 AM

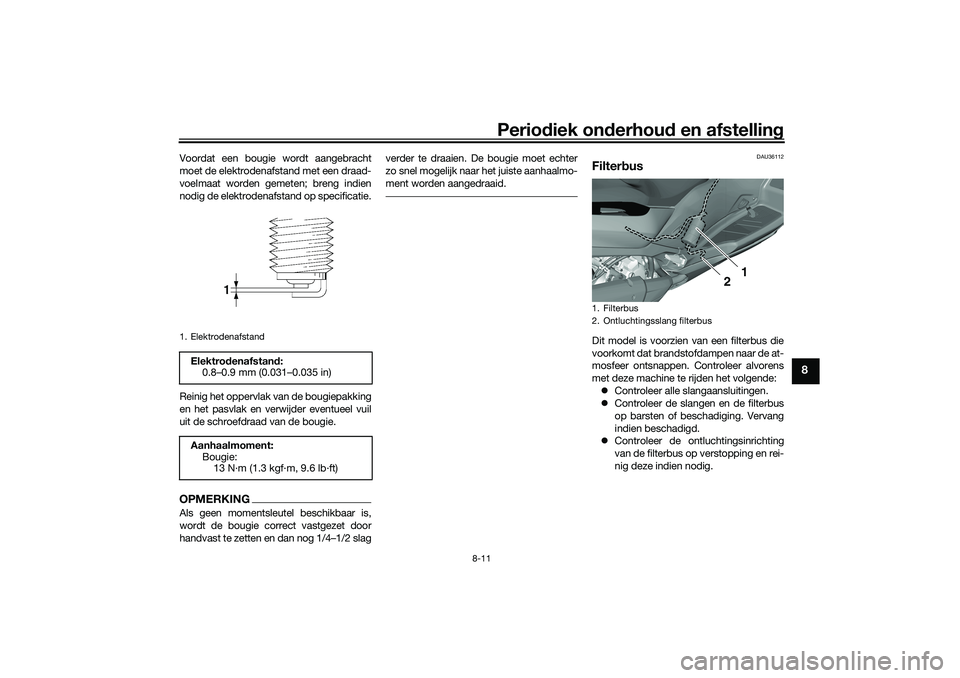

Page 69 of 112
Periodiek on derhoud en afstelling
8-11
8
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU36112
Filterb
usDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
1. ElektrodenafstandElektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Filterbus
2. Ontluchtingsslang filterbus
1
2
UBEDD0D0.book Page 11 Monday, October 12, 2020 8:10 AM

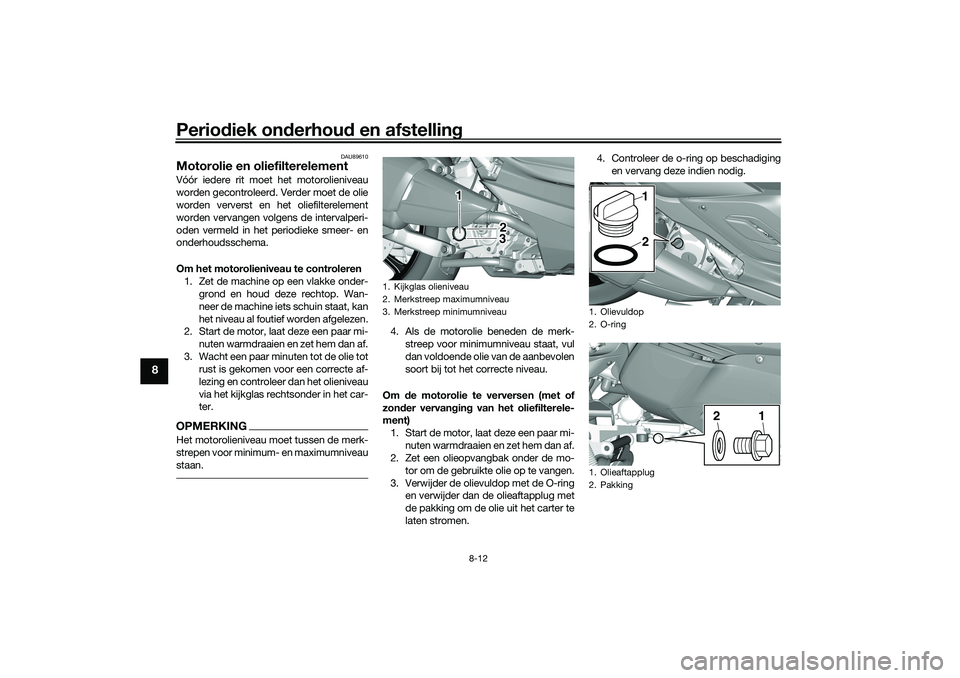

Page 70 of 112
Periodiek on derhou d en afstelling
8-12
8
DAU89610
Motorolie en oliefilterelementVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing en controleer dan het olieniveau
via het kijkglas rechtsonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.
Om de motorolie te verversen (met of
zon der vervan gin g van het oliefilterele-
ment)
1. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop met de O-ring en verwijder dan de olieaftapplug met
de pakking om de olie uit het carter te
laten stromen. 4. Controleer de o-ring op beschadiging
en vervang deze indien nodig.1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
2
3
1. Olievuldop
2. O-ring
1. Olieaftapplug
2. Pakking
1
2
1
2
UBEDD0D0.book Page 12 Monday, October 12, 2020 8:10 AM
