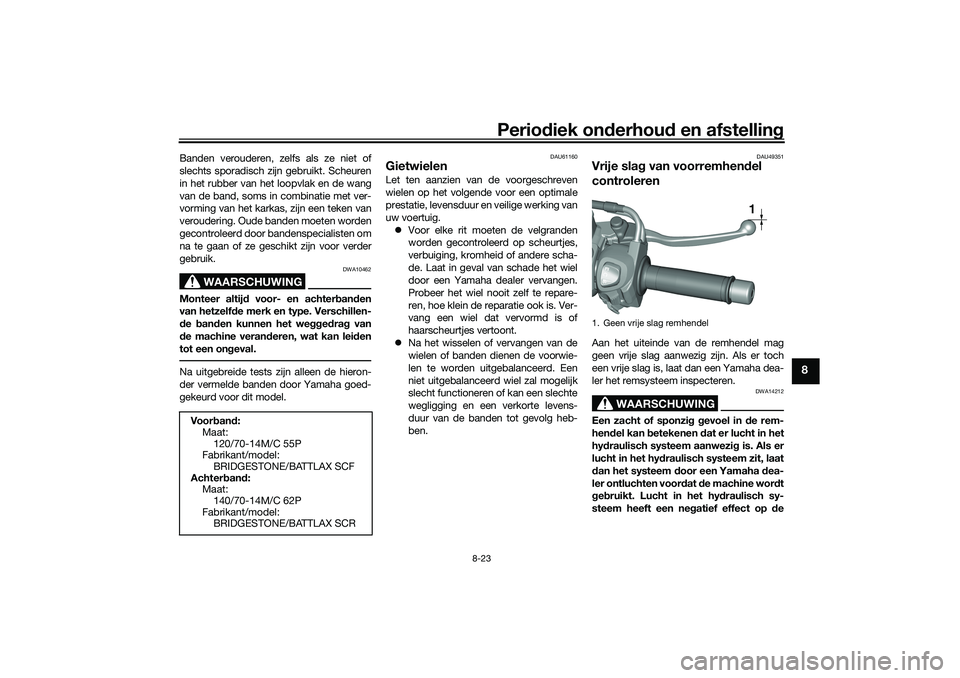

Periodiek on derhoud en afstelling
8-23
8
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achterb anden
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het we ggedra g van
d e machine veran deren, wat kan lei den
tot een on geval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
DAU61160
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het wisselen of vervangen van de
wielen of banden dienen de voorwie-
len te worden uitgebalanceerd. Een
niet uitgebalanceerd wiel zal mogelijk
slecht functioneren of kan een slechte
wegligging en een verkorte levens-
duur van de banden tot gevolg heb-
ben.
DAU49351
Vrije sla g van voorremhen del
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha dea-
ler ontluchten voord at de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op d e
Voo r
ban d:
Maat: 120/70-14M/C 55P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCF
Achter ban d:
Maat:
140/70-14M/C 62P
Fabrikant/model: BRIDGESTONE/BATTLAX SCR1. Geen vrije slag remhendel
1
UBEDD0D0.book Page 23 Monday, October 12, 2020 8:10 AM
Page 82 of 112
Periodiek on derhou d en afstelling
8-24
8
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als g evolg.

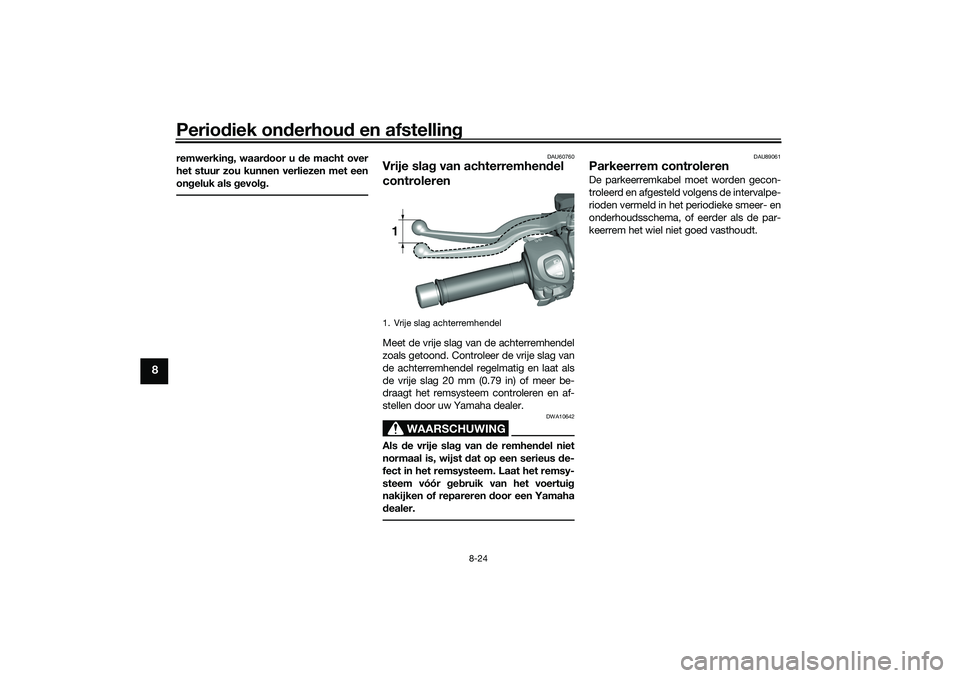

DAU60760
Vrije sla g van achterremhen del
controlerenMeet de vrije slag van de achterremhendel
zoals getoond. Controleer de vrije slag van
de achterremhendel regelmatig en laat als
de vrije slag 20 mm (0.79 in) of meer be-
draagt het remsysteem controleren en af-
stellen door uw Yamaha dealer.
WAARSCHUWING
DWA10642
Als de vrije sla g van de remhen del niet
normaal is, wijst dat op een serieus de-
fect in het remsysteem. Laat het remsy-
steem vóór geb ruik van het voertui g
nakijken of repareren door een Yamaha
d ealer.
DAU89061
Parkeerrem controlerenDe parkeerremkabel moet worden gecon-
troleerd en afgesteld volgens de intervalpe-
rioden vermeld in het periodieke smeer- en
onderhoudsschema, of eerder als de par-
keerrem het wiel niet goed vasthoudt.
1. Vrije slag achterremhendel1
UBEDD0D0.book Page 24 Monday, October 12, 2020 8:10 AM
Page 83 of 112
Periodiek on derhoud en afstelling
8-25
8

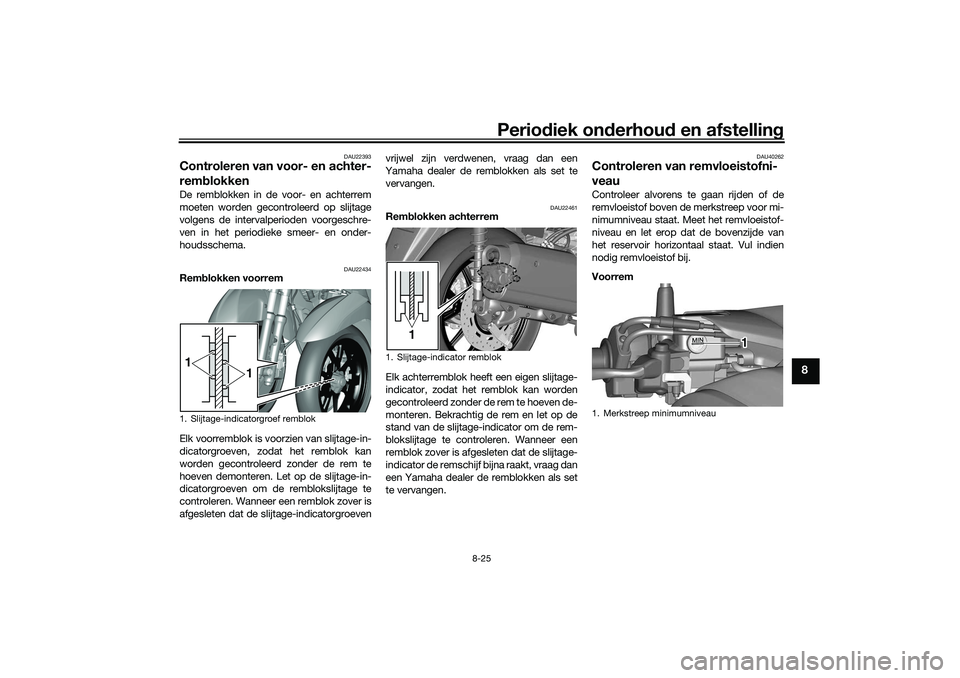

DAU22393
Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22434
Rem blokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22461
Rem
blokken achterrem
Elk achterremblok heeft een eigen slijtage-
indicator, zodat het remblok kan worden
gecontroleerd zonder de rem te hoeven de-
monteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-
indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok1 1
1. Slijtage-indicator remblok
1
1. Merkstreep minimumniveau
1 1
UBEDD0D0.book Page 25 Monday, October 12, 2020 8:10 AM
Page 84 of 112
Periodiek on derhou d en afstelling
8-26
8

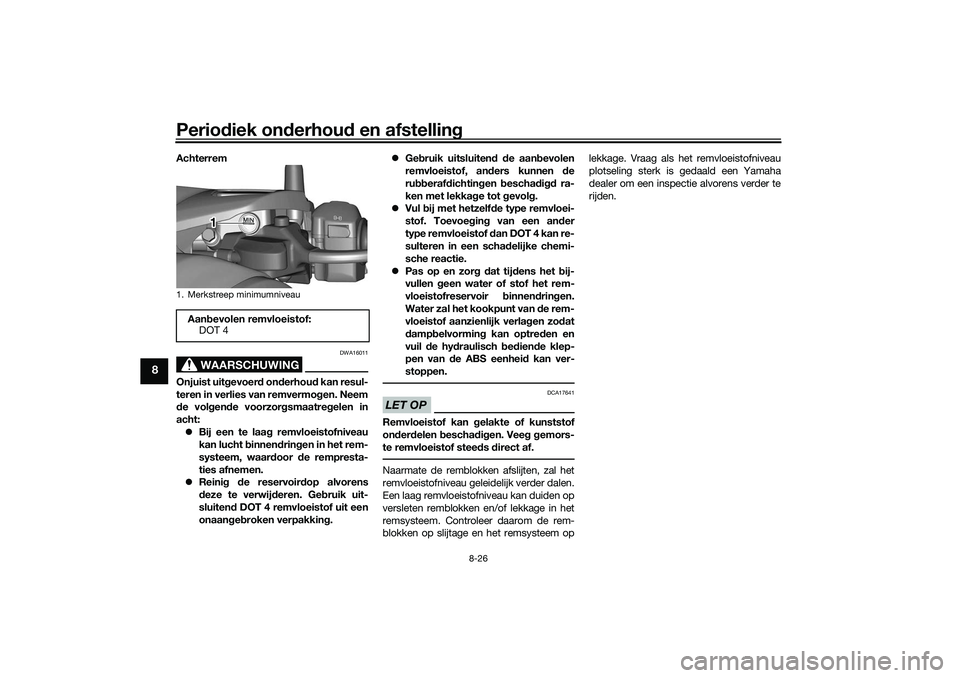

Achterrem
WAARSCHUWING
DWA16011
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht: Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot gevol g.
Vul bij met hetzelf
de t
ype remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnend ringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optre den en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
1 1
UBEDD0D0.book Page 26 Monday, October 12, 2020 8:10 AM
Page 85 of 112
Periodiek on derhoud en afstelling
8-27
8

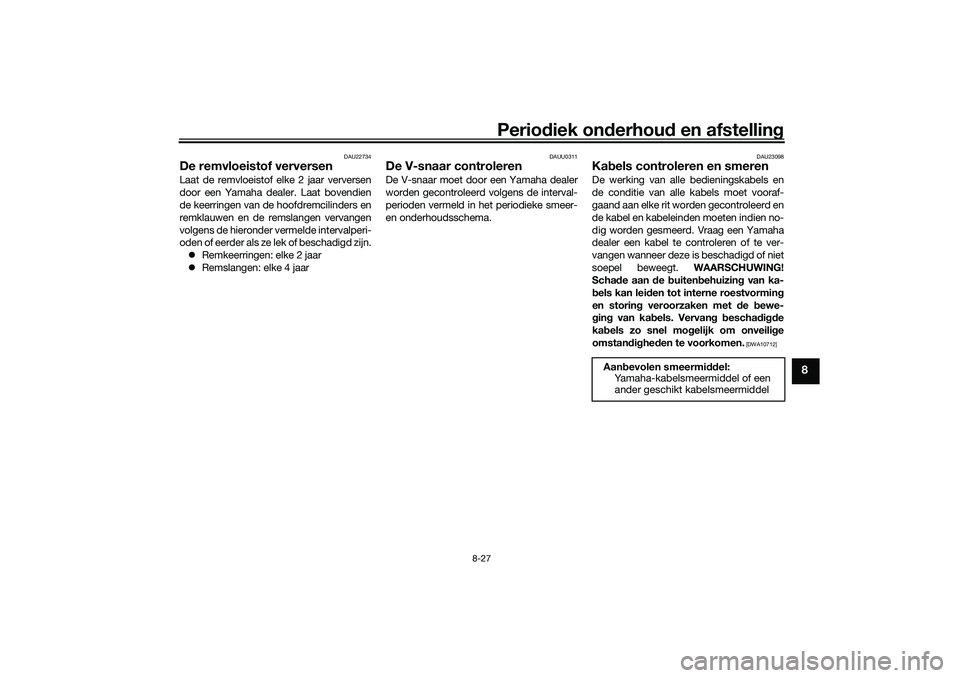

DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
DAUU0311
De V-snaar controlerenDe V-snaar moet door een Yamaha dealer
worden gecontroleerd volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBEDD0D0.book Page 27 Monday, October 12, 2020 8:10 AM
Page 86 of 112
Periodiek on derhou d en afstelling
8-28
8

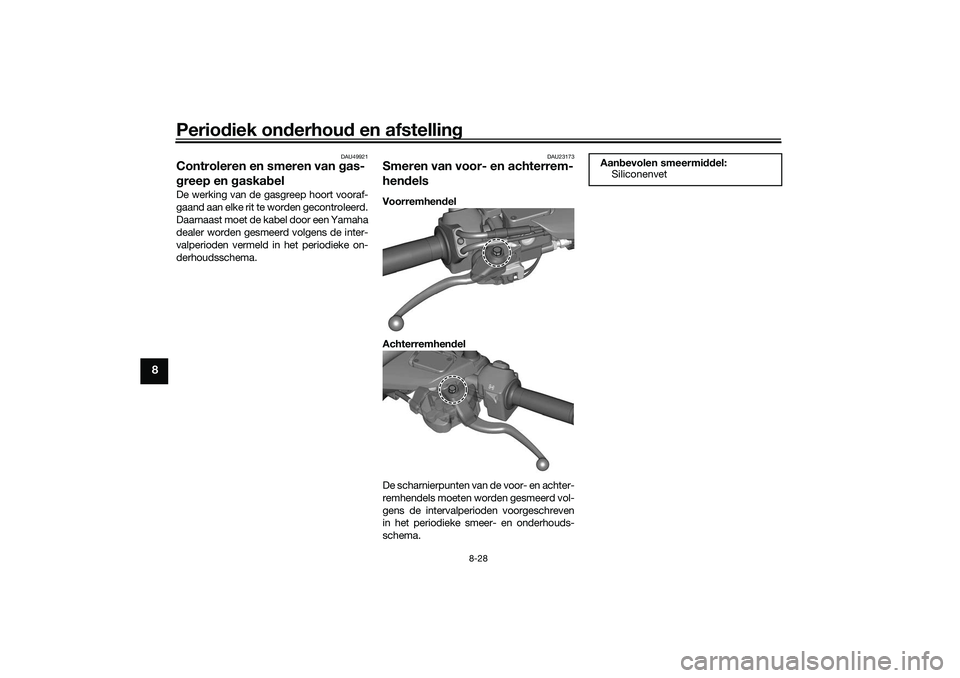

DAU49921
Controleren en smeren van gas-
g reep en gaskab elDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU23173
Smeren van voor- en achterrem-
hendelsVoorremhen del
Achterremhen del
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aan bevolen smeermi ddel:
Siliconenvet
UBEDD0D0.book Page 28 Monday, October 12, 2020 8:10 AM
Page 87 of 112
Periodiek on derhoud en afstelling
8-29
8

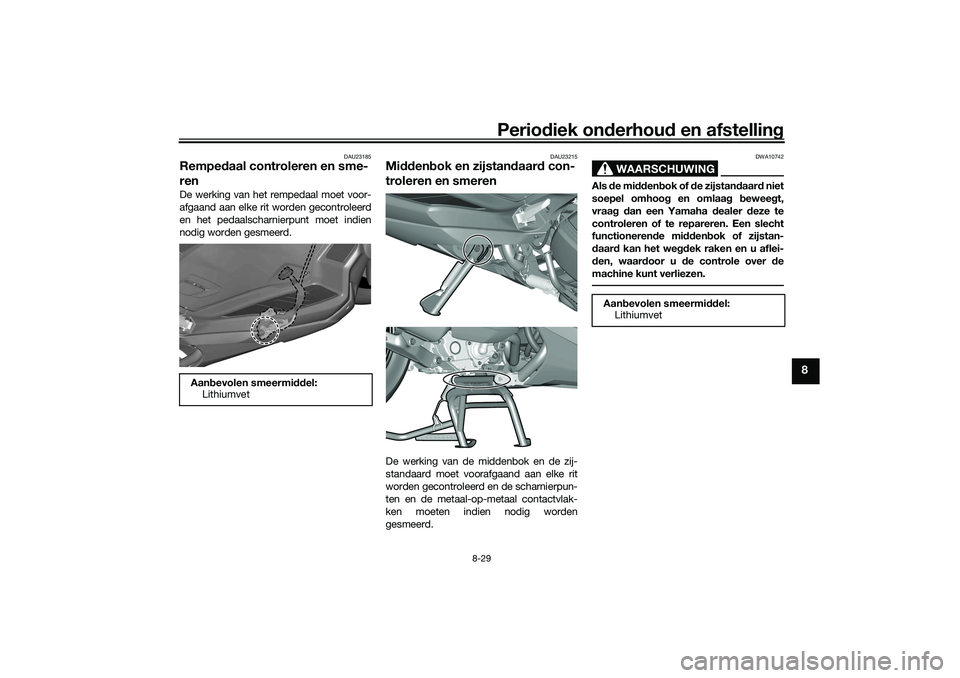

DAU23185
Rempe daal controleren en sme-
renDe werking van het rempedaal moet voor-
afgaand aan elke rit worden gecontroleerd
en het pedaalscharnierpunt moet indien
nodig worden gesmeerd.
DAU23215
Mi dden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UBEDD0D0.book Page 29 Monday, October 12, 2020 8:10 AM
Page 88 of 112
Periodiek on derhou d en afstelling
8-30
8

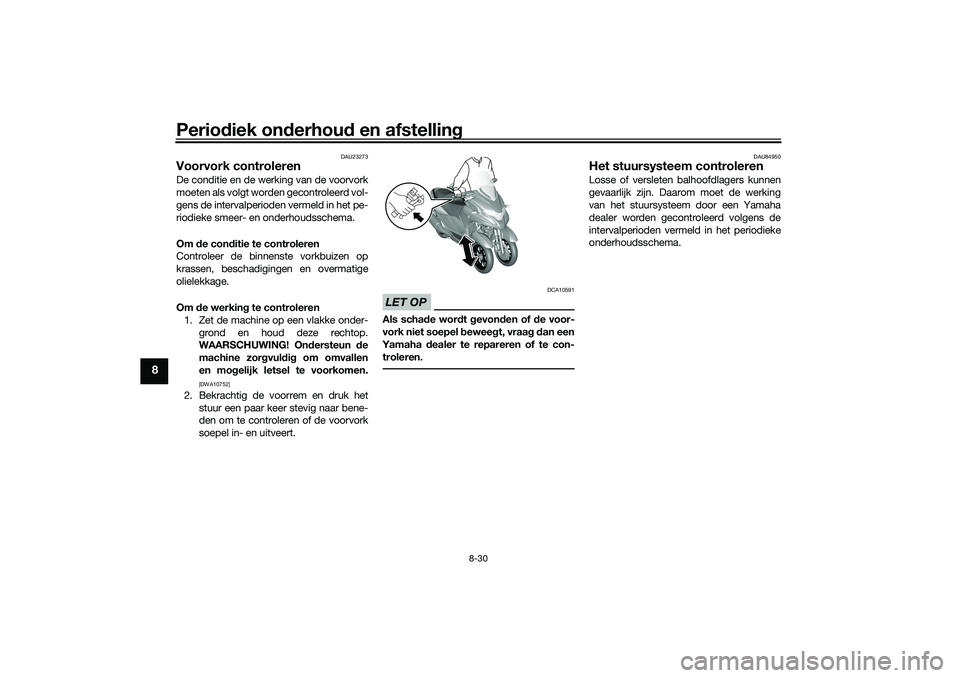

DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU84950
Het stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. Daarom moet de werking
van het stuursysteem door een Yamaha
dealer worden gecontroleerd volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
UBEDD0D0.book Page 30 Monday, October 12, 2020 8:10 AM
Page 89 of 112

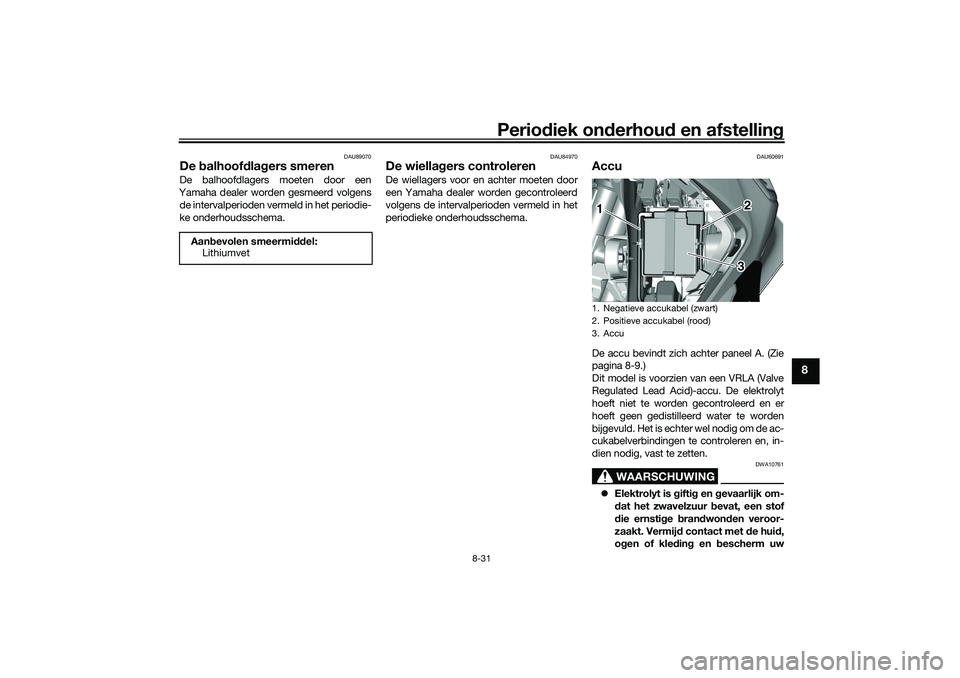

Periodiek on derhoud en afstelling
8-31
8
DAU89070
De balhoof dla gers smerenDe balhoofdlagers moeten door een
Yamaha dealer worden gesmeerd volgens de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU84970
De wiella gers controlerenDe wiellagers voor en achter moeten door
een Yamaha dealer worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke onderhoudsschema.
DAU60691
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw
Aan
bevolen smeermi ddel:
Lithiumvet1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu1 2
3
UBEDD0D0.book Page 31 Monday, October 12, 2020 8:10 AM
Page 90 of 112
Periodiek on derhou d en afstelling
8-32
8
ogen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.
Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het contactslot uit en haal
eerst de ne gatieve ka bel en daarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst d e positieve kabel en
d aarna de neg atieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
UBEDD0D0.book Page 32 Monday, October 12, 2020 8:10 AM
