YAMAHA TRICKER 250 2005 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2005, Model line: TRICKER 250, Model: YAMAHA TRICKER 250 2005Pages: 82, PDF Dimensioni: 2.09 MB
Page 11 of 82

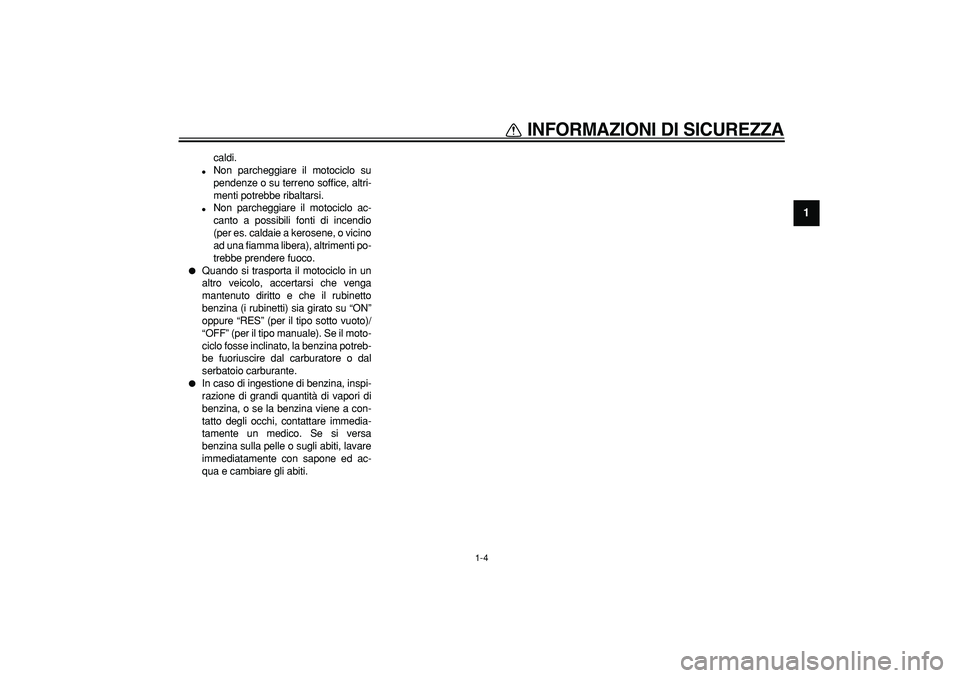

INFORMAZIONI DI SICUREZZA
1-4
1
caldi.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.
Quando si trasporta il motociclo in un
altro veicolo, accertarsi che venga
mantenuto diritto e che il rubinetto
benzina (i rubinetti) sia girato su “ON”
oppure “RES” (per il tipo sotto vuoto)/
“OFF” (per il tipo manuale). Se il moto-
ciclo fosse inclinato, la benzina potreb-
be fuoriuscire dal carburatore o dal
serbatoio carburante.
In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immedia-
tamente un medico. Se si versa
benzina sulla pelle o sugli abiti, lavare
immediatamente con sapone ed ac-
qua e cambiare gli abiti.
Page 12 of 82
2-1
1
2
3
4
5
6
7
8
9
DESCRIZIONE
HAU10410

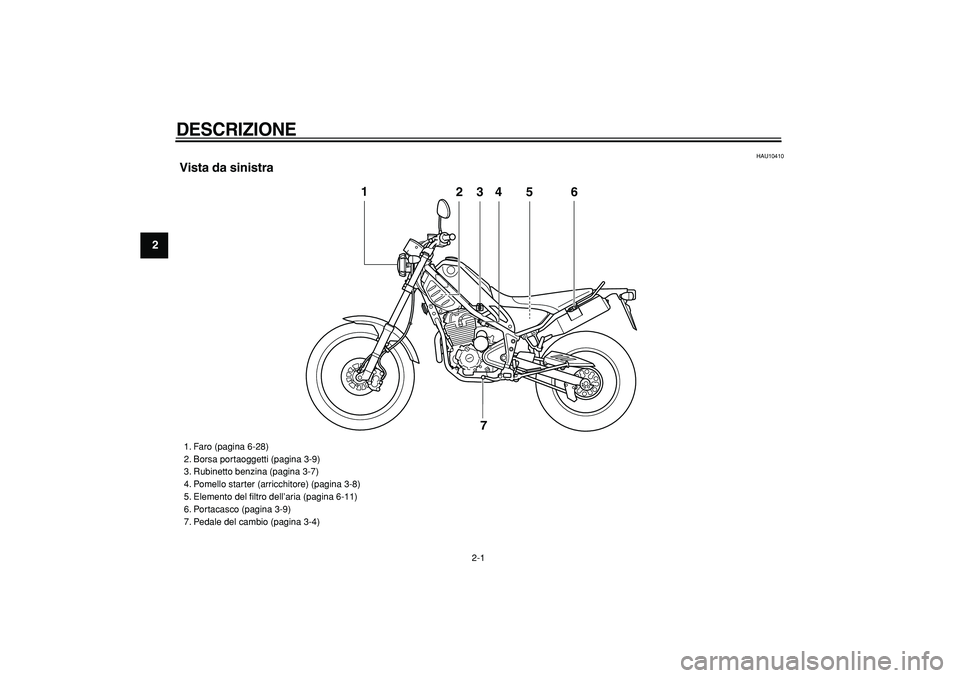

Vista da sinistra
3
4
2
6 5
1
7
1. Faro (pagina 6-28)
2. Borsa portaoggetti (pagina 3-9)
3. Rubinetto benzina (pagina 3-7)
4. Pomello starter (arricchitore) (pagina 3-8)
5. Elemento del filtro dell’aria (pagina 6-11)
6. Portacasco (pagina 3-9)
7. Pedale del cambio (pagina 3-4)
Page 13 of 82
DESCRIZIONE
2-2
2
3
4
5
6
7
8
9
HAU10420

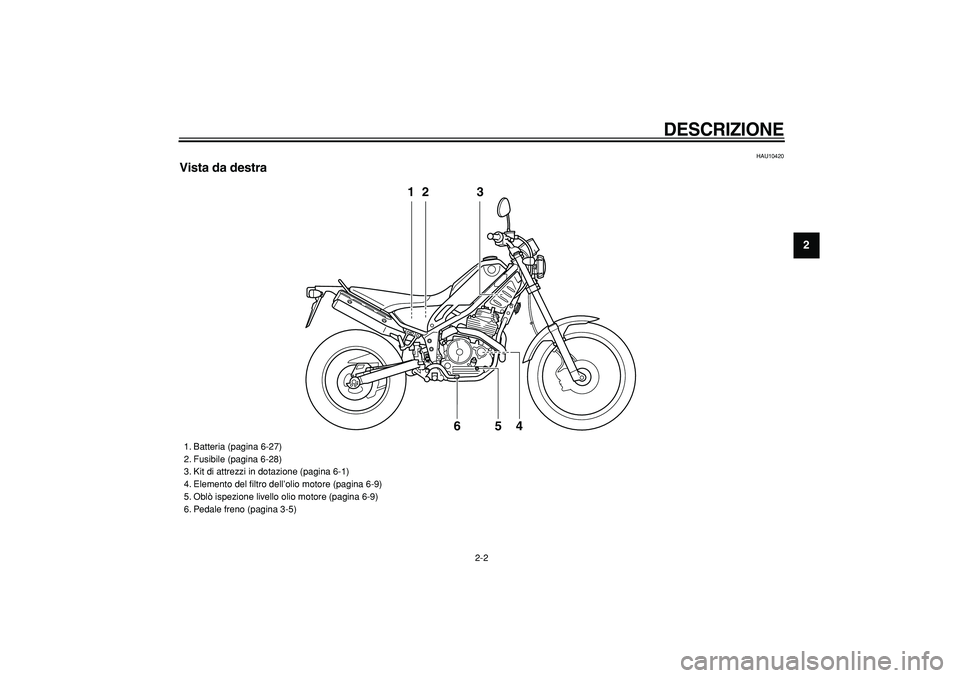

Vista da destra
12 3
4 5 6
1. Batteria (pagina 6-27)
2. Fusibile (pagina 6-28)
3. Kit di attrezzi in dotazione (pagina 6-1)
4. Elemento del filtro dell’olio motore (pagina 6-9)
5. Oblò ispezione livello olio motore (pagina 6-9)
6. Pedale freno (pagina 3-5)
Page 14 of 82
DESCRIZIONE
2-3
1
2
3
4
5
6
7
8
9
HAU10430

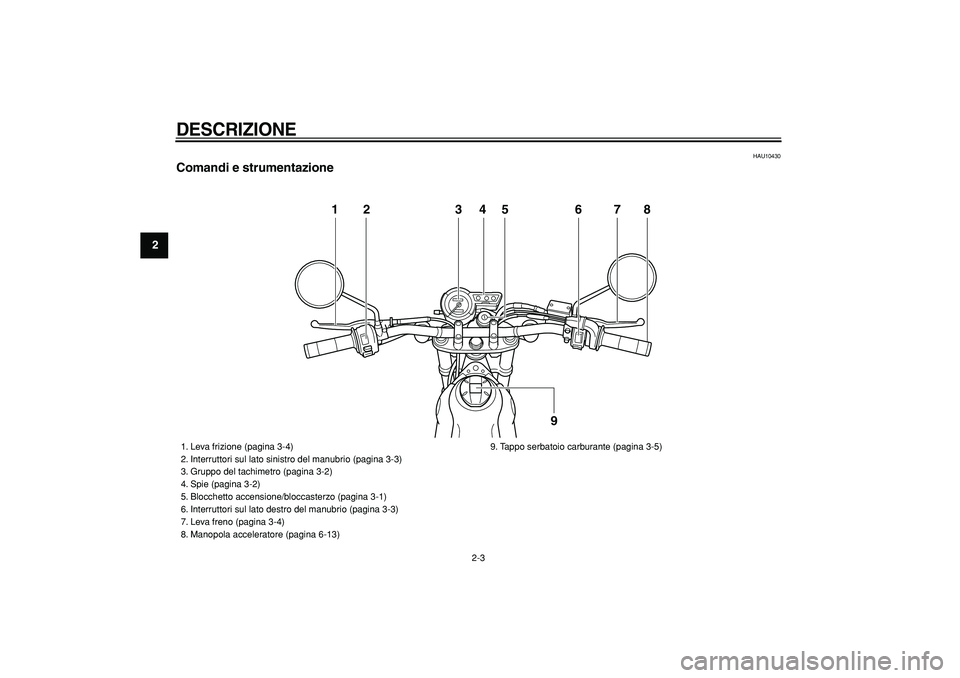

Comandi e strumentazione
12 345 6 78
9
1. Leva frizione (pagina 3-4)
2. Interruttori sul lato sinistro del manubrio (pagina 3-3)
3. Gruppo del tachimetro (pagina 3-2)
4. Spie (pagina 3-2)
5. Blocchetto accensione/bloccasterzo (pagina 3-1)
6. Interruttori sul lato destro del manubrio (pagina 3-3)
7. Leva freno (pagina 3-4)
8. Manopola acceleratore (pagina 6-13)9. Tappo serbatoio carburante (pagina 3-5)
Page 15 of 82
3-1
2
34
5
6
7
8
9
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10460

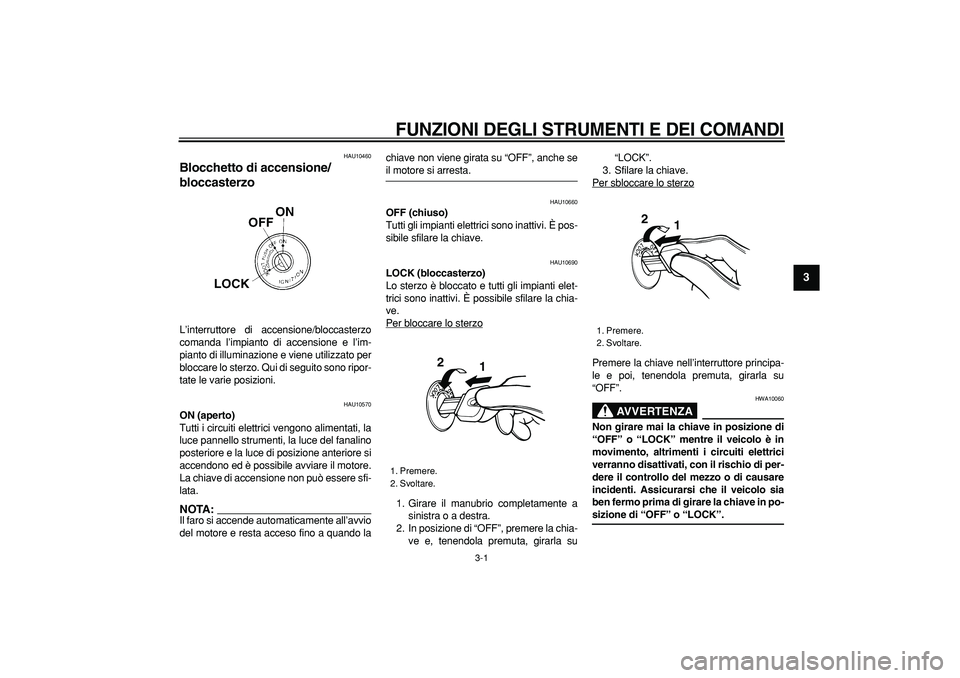

Blocchetto di accensione/
bloccasterzo
L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU10570
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino
posteriore e la luce di posizione anteriore si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA:
Il faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando lachiave non viene girata su “OFF”, anche se
il motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10690
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su“LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
Premere la chiave nell’interruttore principa-
le e poi, tenendola premuta, girarla su
“OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-
sizione di “OFF” o “LOCK”.
1. Premere.
2. Svoltare.1
2
1. Premere.
2. Svoltare.
1 2
Page 16 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
1
2
3
4
5
6
7
8
9
HAU10980

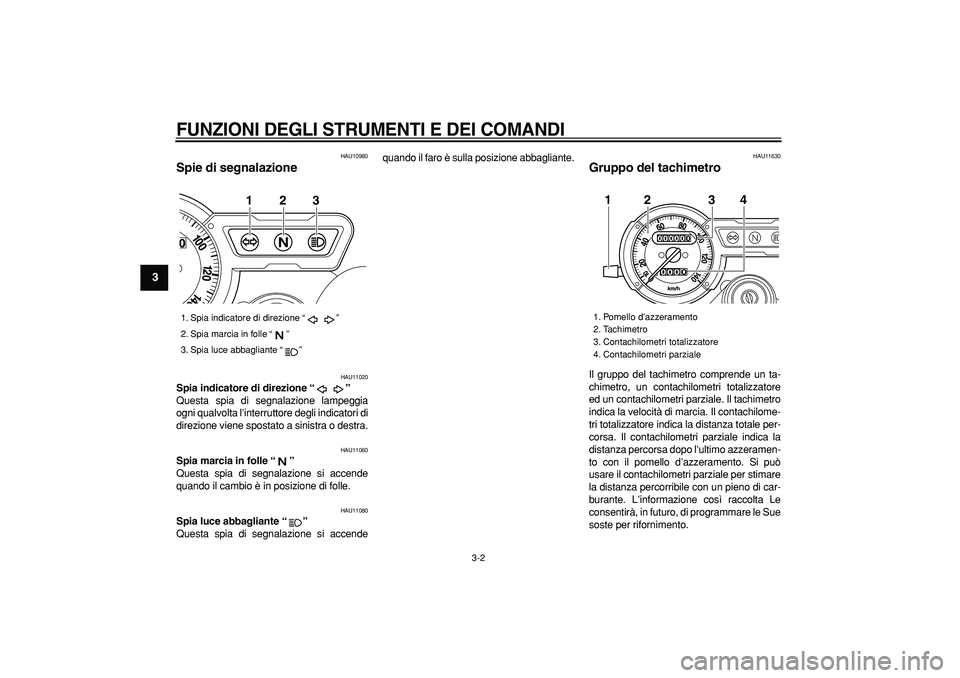

Spie di segnalazione
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accendequando il faro è sulla posizione abbagliante.
HAU11630
Gruppo del tachimetro
Il gruppo del tachimetro comprende un ta-
chimetro, un contachilometri totalizzatore
ed un contachilometri parziale. Il tachimetro
indica la velocità di marcia. Il contachilome-
tri totalizzatore indica la distanza totale per-
corsa. Il contachilometri parziale indica la
distanza percorsa dopo l’ultimo azzeramen-
to con il pomello d’azzeramento. Si può
usare il contachilometri parziale per stimare
la distanza percorribile con un pieno di car-
burante. L’informazione così raccolta Le
consentirà, in futuro, di programmare le Sue
soste per rifornimento.
1. Spia indicatore di direzione “ ”
2. Spia marcia in folle “ ”
3. Spia luce abbagliante “ ”
1
2
3
1. Pomello d’azzeramento
2. Tachimetro
3. Contachilometri totalizzatore
4. Contachilometri parziale
1
2
3
4
Page 17 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
2
34
5
6
7
8
9
HAU12343

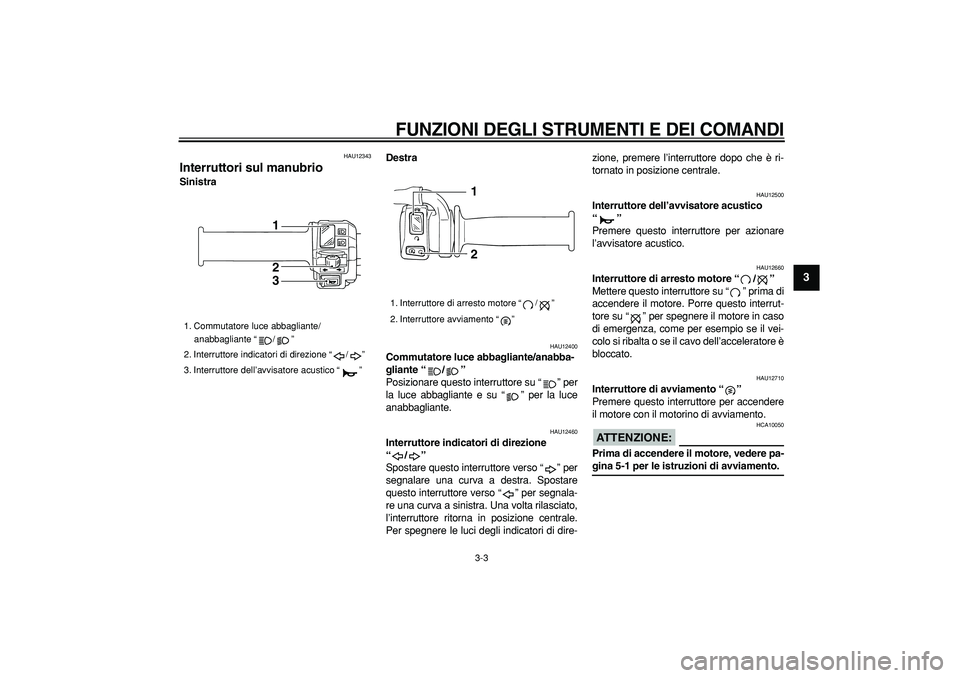

Interruttori sul manubrio
SinistraDestra
HAU12400
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.
ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-
gina 5-1 per le istruzioni di avviamento.
1. Commutatore luce abbagliante/
anabbagliante “ / ”
2. Interruttore indicatori di direzione “ / ”
3. Interruttore dell’avvisatore acustico “ ”
1
2
3
1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”
1
2
Page 18 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
1
2
3
4
5
6
7
8
9
HAU12820

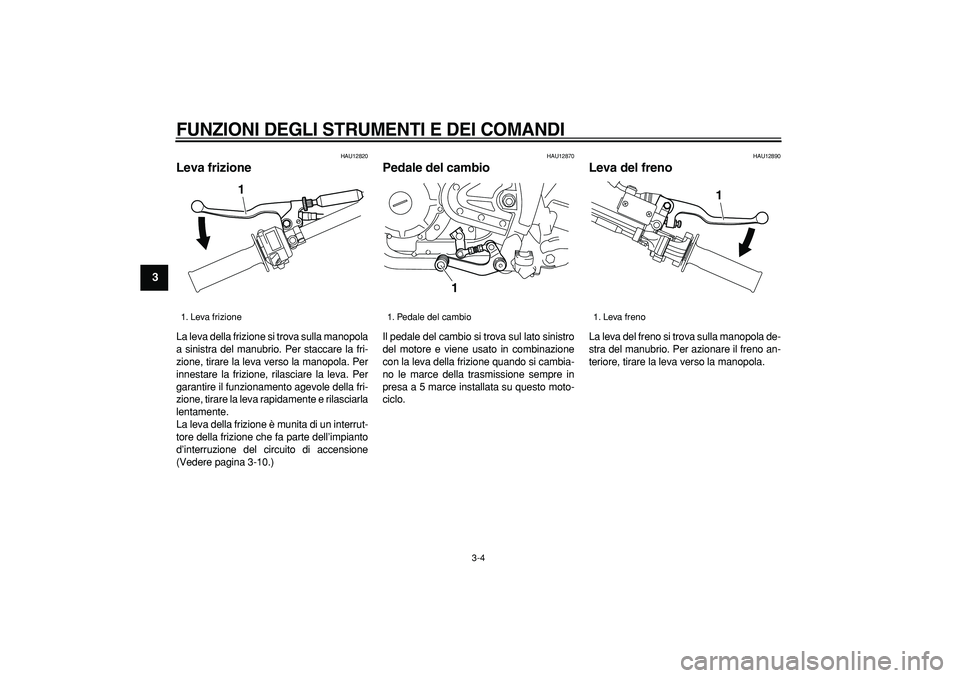

Leva frizione
La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione
(Vedere pagina 3-10.)
HAU12870
Pedale del cambio
Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
HAU12890
Leva del freno
La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
1. Leva frizione
1
1. Pedale del cambio1
1. Leva freno
1
Page 19 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
2
34
5
6
7
8
9
HAU12941

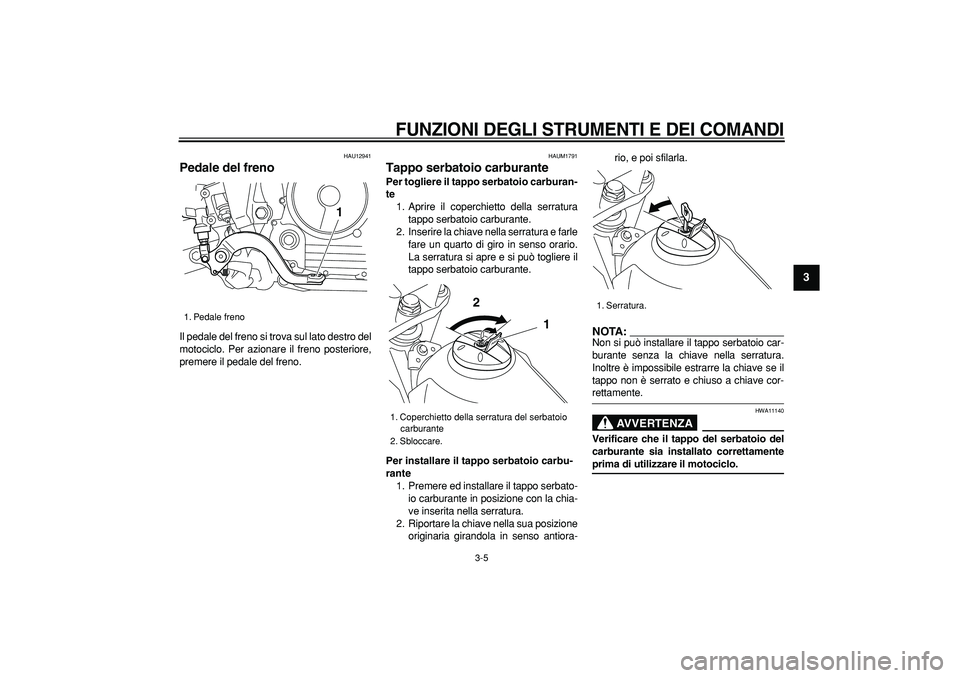

Pedale del freno
Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAUM1791
Tappo serbatoio carburante
Per togliere il tappo serbatoio carburan-
te
1. Aprire il coperchietto della serratura
tappo serbatoio carburante.
2. Inserire la chiave nella serratura e farle
fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il
tappo serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante
1. Premere ed installare il tappo serbato-
io carburante in posizione con la chia-
ve inserita nella serratura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-rio, e poi sfilarla.
NOTA:
Non si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11140
Verificare che il tappo del serbatoio del
carburante sia installato correttamente
prima di utilizzare il motociclo.
1. Pedale freno
1
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
1
2
1. Serratura.
Page 20 of 82
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
2
3
4
5
6
7
8
9
HAU13210

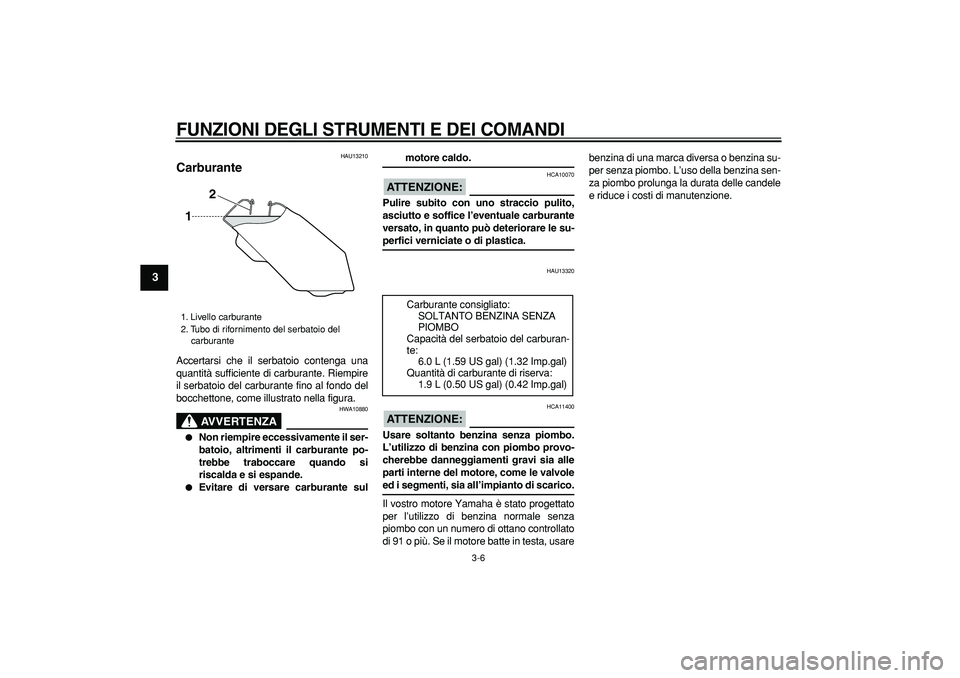

Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio del carburante fino al fondo del
bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880
Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.
Evitare di versare carburante sul
motore caldo.
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica.
HAU13320
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usarebenzina di una marca diversa o benzina su-
per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
1. Livello carburante
2. Tubo di rifornimento del serbatoio del
carburante
1
2
Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
6.0 L (1.59 US gal) (1.32 Imp.gal)
Quantità di carburante di riserva:
1.9 L (0.50 US gal) (0.42 Imp.gal)
