ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU41931
Für KanadaACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Normalbenzin mit einer Oktan-
zahl von mindestens 86 [(R+M)/2] oder mit einer Research-Oktanzahl von mindestens
91 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie Super blei-
frei. Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zündker-
ze(n) und reduziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Für Europa, Ozeanien und Südafrika
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve:
0.5 L (0.13 US gal, 0.11 Imp.gal)
Empfohlener Kraftstoff:
Für Europa: AUSSCHLIESSLICH
BLEIFREIES NORMALBENZIN
Für Ozeanien und Südafrika: AUS-
SCHLIESSLICH BLEIFREIES BEN-
ZIN
Fassungsvermögen des Kraftstoff-
tanks:
3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve:
0.5 L (0.13 US gal, 0.11 Imp.gal)
U5B681G0.book Page 4 Tuesday, June 17, 2008 5:50 PM
Page 22 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
GAU13412

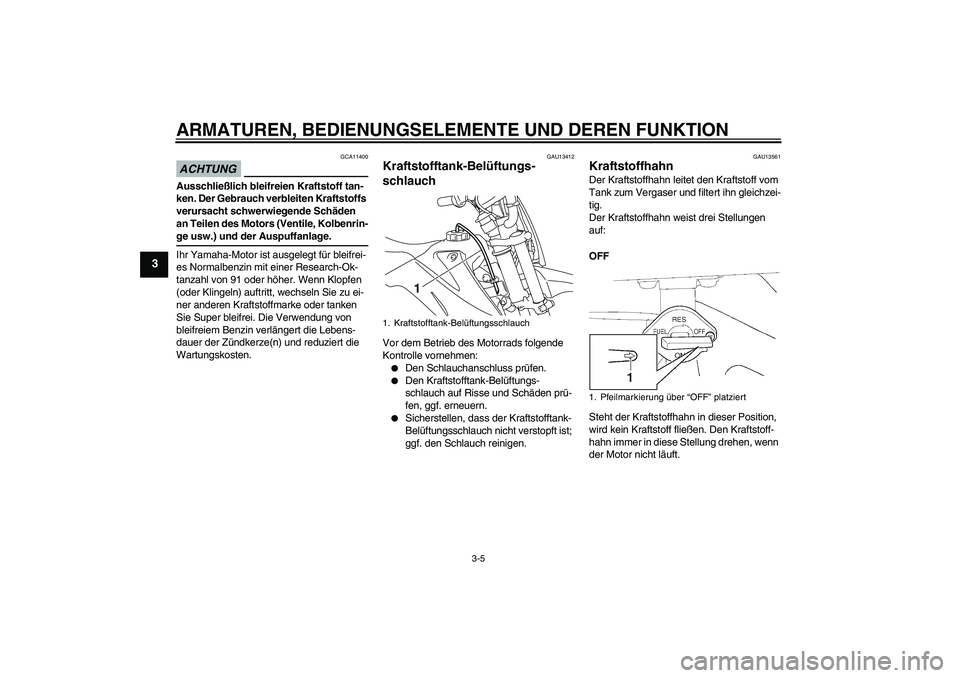

Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Schlauchanschluss prüfen.
Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13561
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
1. Kraftstofftank-Belüftungsschlauch
1
1. Pfeilmarkierung über “OFF” platziert
U5B681G0.book Page 5 Tuesday, June 17, 2008 5:50 PM
Page 23 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RESDies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!
GAU13590
Chokehebel“” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
1. Chokehebel“”
U5B681G0.book Page 6 Tuesday, June 17, 2008 5:50 PM
Page 24 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU37650

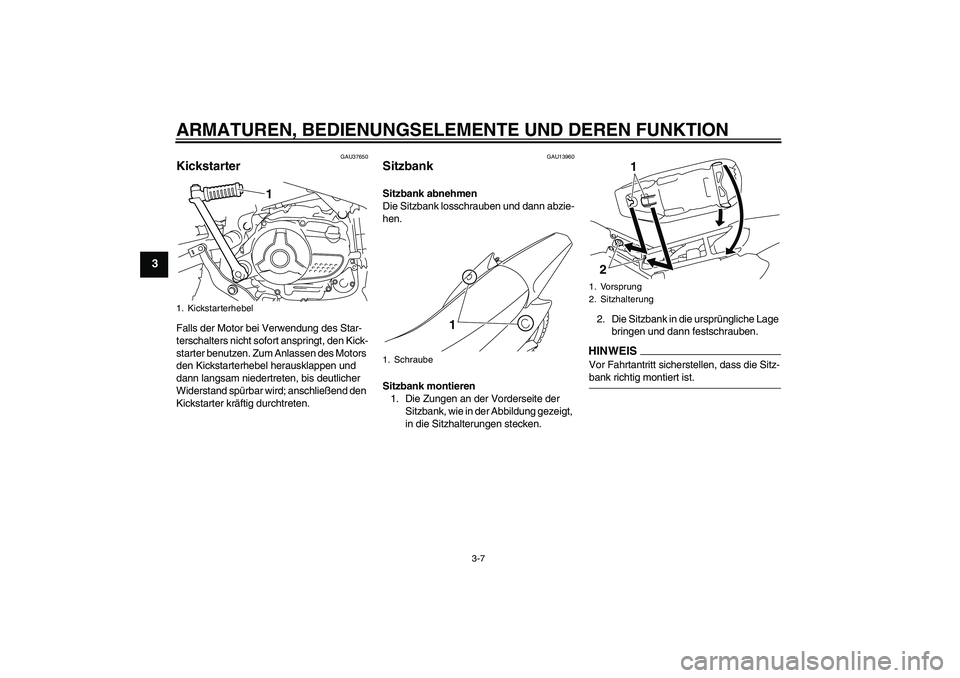

Kickstarter Falls der Motor bei Verwendung des Star-
terschalters nicht sofort anspringt, den Kick-
starter benutzen. Zum Anlassen des Motors
den Kickstarterhebel herausklappen und
dann langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten.
GAU13960
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEI
S
Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
1. Kickstarterhebel
1
1. Schraube
1
1. Vorsprung
2. Sitzhalterung
1
2
U5B681G0.book Page 7 Tuesday, June 17, 2008 5:50 PM
Page 25 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU46021

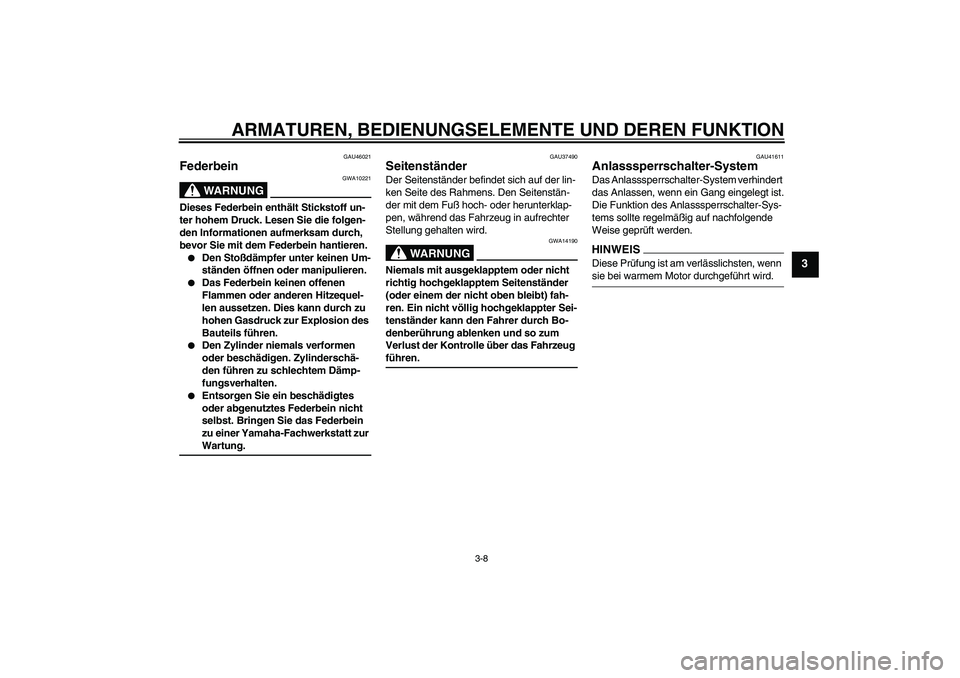

Federbein
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur Wartung.
GAU37490
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.
WARNUNG
GWA14190
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug führen.
GAU41611
Anlasssperrschalter-System Das Anlasssperrschalter-System verhindert
das Anlassen, wenn ein Gang eingelegt ist.
Die Funktion des Anlasssperrschalter-Sys-
tems sollte regelmäßig auf nachfolgende
Weise geprüft werden.HINWEISDiese Prüfung ist am verlässlichsten, wenn sie bei warmem Motor durchgeführt wird.
U5B681G0.book Page 8 Tuesday, June 17, 2008 5:50 PM
Page 26 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Bei ausgeschaltetem Motor:
1. Sicherstellen, dass der Motorstoppschalter auf “ ”
gestellt ist.
2. Den Schlüssel auf “ON” drehen.
3. Gang einlegen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
6. Das Getriebe in die Leerlaufstellung schalten.
7. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
JA NEIN
Das System ist OK. Das Motorrad darf gefahren
werden.
JANEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
U5B681G0.book Page 9 Tuesday, June 17, 2008 5:50 PM
Page 27 of 76
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4

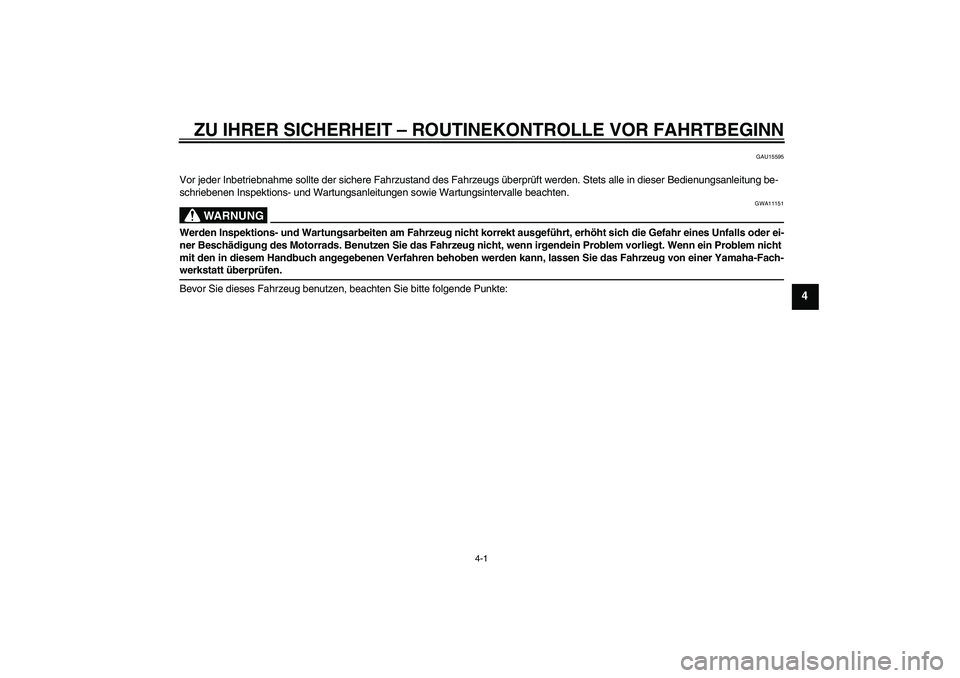

GAU15595
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Motorrads. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM
Page 28 of 76
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605

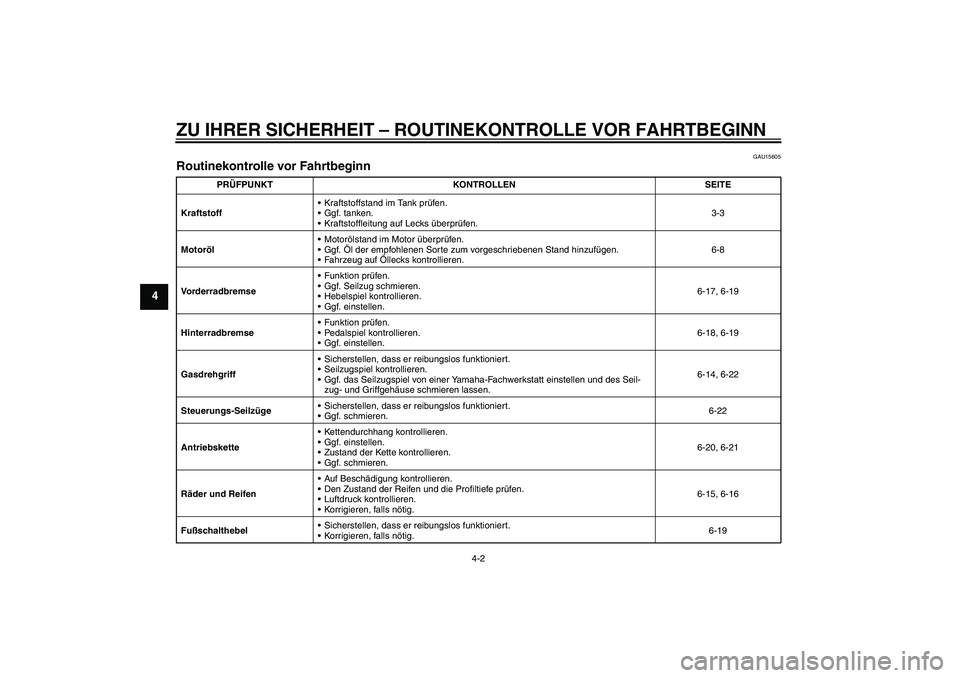

Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen .
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-3
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-8
VorderradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-17, 6-19
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.6-18, 6-19
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-22
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-22
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-20, 6-21
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-16
FußschalthebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.6-19
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM
Page 29 of 76
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.6-23
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.6-22
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-23
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
MotorstoppschalterFunktion prüfen.3-1 PRÜFPUNKT KONTROLLEN SEITE
U5B681G0.book Page 3 Tuesday, June 17, 2008 5:50 PM
Page 30 of 76
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in Folge davon.
GAU44811
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410
Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.
Niemals mit ausgeklapptem Seiten-ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-6.)
5. Den Starterschalter drücken oder den
Kickstarterhebel durchtreten, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gewährleisten, den Motor
vor dem Losfahren immer erst
warmlaufen lassen. Niemals bei kal-
tem Motor zu stark beschleunigen!
[GCA11131]
6. Bei warmgelaufenem Motor den
Choke abschalten.
HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM
