YAMAHA TTR125 2004 Workshop Manual

GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
ARMATUREN UND DEREN FUNK-
TION
HAUPTSCHALTER
(TT-R125E/TT-R125LWE)
Die Funktionen der einzelnen Schalterpositio-
nen sind wie folgt:
ON: Der Motor kann nur in dieser Position
gestartet werden.
OFF: Alle elektrischen Schaltkreise sind
deaktiviert. Der Schlüssel kann in dieser
Position abgezogen werden.
MOTORSTOPPSCHALTER “ENGINE STOP”
Der Motorstoppschalter “ENGINE STOP” 1
befindet sich auf der linken Seite des Lenkers.
Den Motorstoppschalter “ENGINE STOP” ge-
drückt halten, bis der Motor abstirbt.
STARTSCHALTER
(TT-R125E/TT-R125LWE)
Der Startschalter 1 befindet sich am rechten
Lenkergriff. Diesen Schalter drücken, um den
Motor mit dem Starter zu kurbeln.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich auf der lin-
ken Seite des Lenkers und dient zum Ein- und
Auskuppeln. Zum Ausrücken der Kupplung den
Kupplungshebel zum Lenkgriff ziehen; zum Ein-
rücken der Kupplung den Kupplungshebel wieder
freigeben. Zum Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühlvoll loslas-
sen, um ein weiches Einrücken der Kupplung zu
gewährleisten.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nutzung der Mo-
torleistung in verschiedenen Geschwindig-
keitsbereichen, so daß Anfahren, Bergauffah-
ren und schnelles Beschleunigen möglich
sind. Die Gänge dieses 5-Gang-Getriebes
werden über den Fußschalthebel 1 linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
FONCTIONS DES COMMANDES
COMMUTATEUR PRINCIPAL
(TT-R125E/TT-R125LWE)
Les fonctions du commutateur aux différentes posi-
tions sont les suivantes:
ON: Le moteur ne peut démarrer que lorsque le
commutateur est à cette position.
OFF: Tous les circuits électriques sont coupés. La
clé ne peut être retirée que lorsque le com-
mutateur est à cette position.
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur 1 se trouve à la poi-
gnée gauche. Appuyer sur le coupe-circuit du
moteur jusqu’à ce que le moteur se coupe.
COMMUTATEUR DE DEMARRAGE
(TT-R125E/TT-R125LWE)
Le commutateur de démarrage 1 se trouve sur la
manette droite du guidon. Appuyer sur ce commu-
tateur pour mettre le moteur en marche avec le
démarreur.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 se trouve à la poignée
gauche. Celui-ci permet d’embrayer et de débrayer
le moteur. Tirer le levier d’embrayage vers la poi-
gnée pour débrayer et relâcher le levier pour
embrayer le moteur. Un fonctionnement en douceur
s’obtient en tirant le levier rapidement et en le relâ-
chant lentement.
PÉDALE DE SÉLECTION
Les 5 rapports de la boîte de vitesses à prise cons-
tante sont idéalement échelonnés. Le changement
de vitesse est commandé par la pédale de sélection
1, situé du côté gauche du moteur.
1 - 9

1 - 10
GEN
INFO
CONTROL FUNCTIONS
KICKSTARTER CRANK
WARNING
Before starting the engine, be sure to shift
the transmission into neutral.
Rotate the kickstarter crank 1 away from the
engine. Push the starter down lightly with your
foot until the gears engage, then kick smoothly
and forcefully to start the engine.
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.
EC156000
FRONT BRAKE LEVER
The front brake lever 1 is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal 1 is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.

GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
KICKSTARTERKURBEL
WARNUNG
Vor dem Anlassen des Motors sicherstel-
len, daß sich das Getriebe in der Leerlauf-
stellung befindet.
Zum Anlassen des Motors den Kickstarter-
hebel 1 ausschwenken und langsam nieder-
treten, bis deutlicher Widerstand spürbar
wird; dann den Kickstarterhebel schwungvoll
durchtreten.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf der rech-
ten Seite des Lenkers. Zum Erhöhen der Mo-
tordrehzahl (Beschleunigung) den Gasdreh-
griff in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den Gasdreh-
griff in Fahrtrichtung drehen.
HANDBREMSHEBEL
Der Handbremshebel 1 zur Betätigung der
Vorderradbremse befindet sich auf der rechten
Seite des Lenkers.
FUSSBREMSHEBEL
Der Fußbremshebel 1 zur Betätigung der Hin-
terradbremse befindet sich auf der rechten

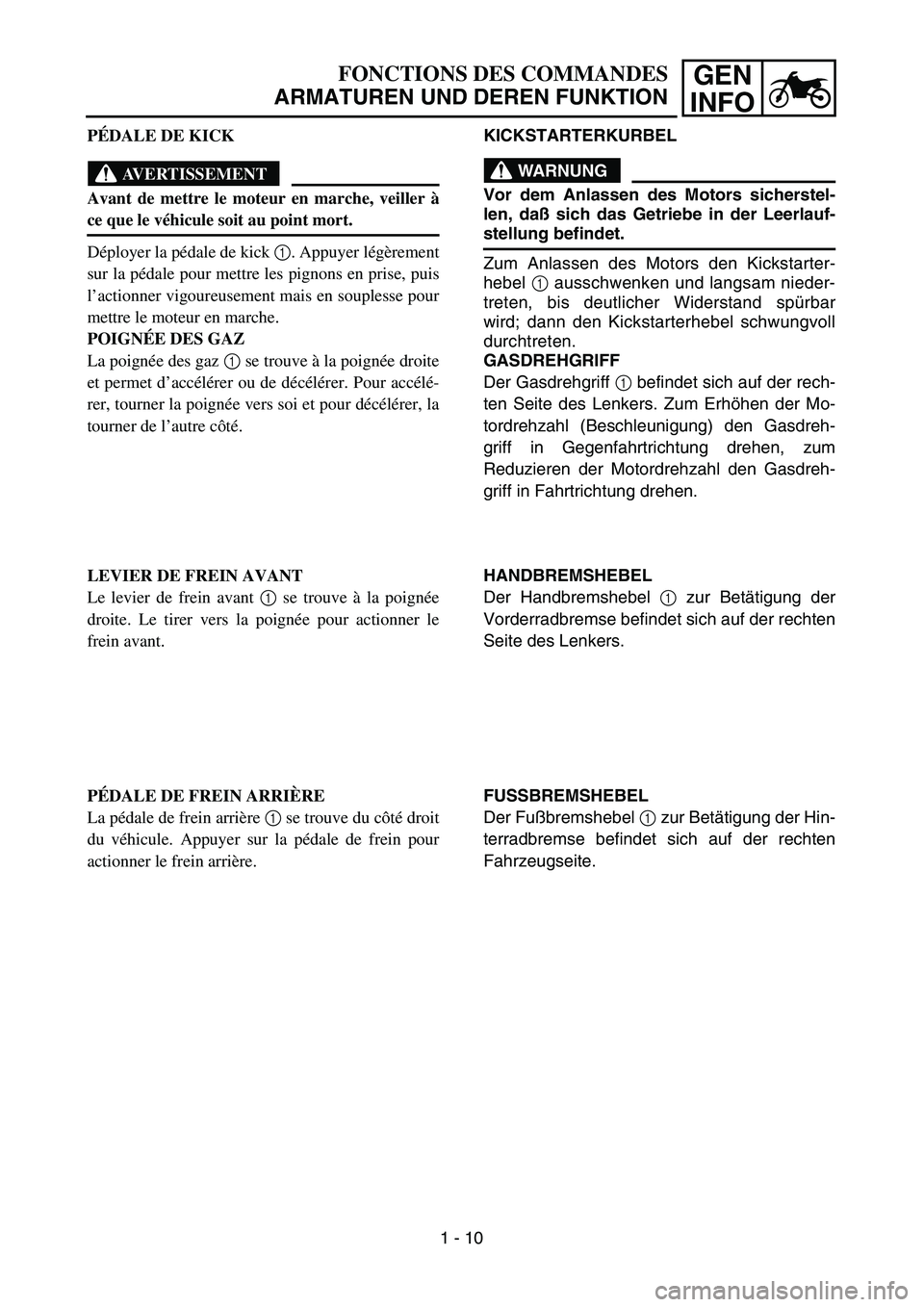

Fahrzeugseite. PÉDALE DE KICK
AVERTISSEMENT
Avant de mettre le moteur en marche, veiller à
ce que le véhicule soit au point mort.
Déployer la pédale de kick 1. Appuyer légèrement
sur la pédale pour mettre les pignons en prise, puis
l’actionner vigoureusement mais en souplesse pour
mettre le moteur en marche.
POIGNÉE DES GAZ
La poignée des gaz 1 se trouve à la poignée droite
et permet d’accélérer ou de décélérer. Pour accélé-
rer, tourner la poignée vers soi et pour décélérer, la
tourner de l’autre côté.
LEVIER DE FREIN AVANT
Le levier de frein avant 1 se trouve à la poignée
droite. Le tirer vers la poignée pour actionner le
frein avant.
PÉDALE DE FREIN ARRIÈRE
La pédale de frein arrière 1 se trouve du côté droit
du véhicule. Appuyer sur la pédale de frein pour
actionner le frein arrière.
1 - 10

1 - 11
GEN
INFO
CONTROL FUNCTIONS
EC158010
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor while filtering the fuel. The fuel cock
has the three positions:
OFF: With the lever in this position, fuel will
not flow. Always return the lever to this
position when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
RES: This indicates reserve. If you run out of
fuel while riding, move the lever to this
position. FILL THE TANK AT THE
FIRST OPPORTUNITY. BE SURE TO
SET THE LEVER TO “ON” AFTER
REFUELING.
EC159000
STARTER KNOB (CHOKE)
When cold, the engine requires a richer air-fuel
mixture for starting. A separate starter circuit,
which is controlled by the starter knob 1, sup-
plies this mixture. Pull the starter knob out to
open the circuit for starting. When the engine
has warmed up, push it in to close the circuit.
FUEL TANK CAP
Remove the fuel tank cap 1 by turning coun-
terclockwise.
WARNING
Do not overfill the fuel tank. Avoid spilling
fuel on the hot engine.
1
SIDESTAND
This sidestand 1 is used to support only the
machine when standing or transporting it.
WARNING
Never apply additional force to the side-
stand.
Hold up the sidestand before starting out.

GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION

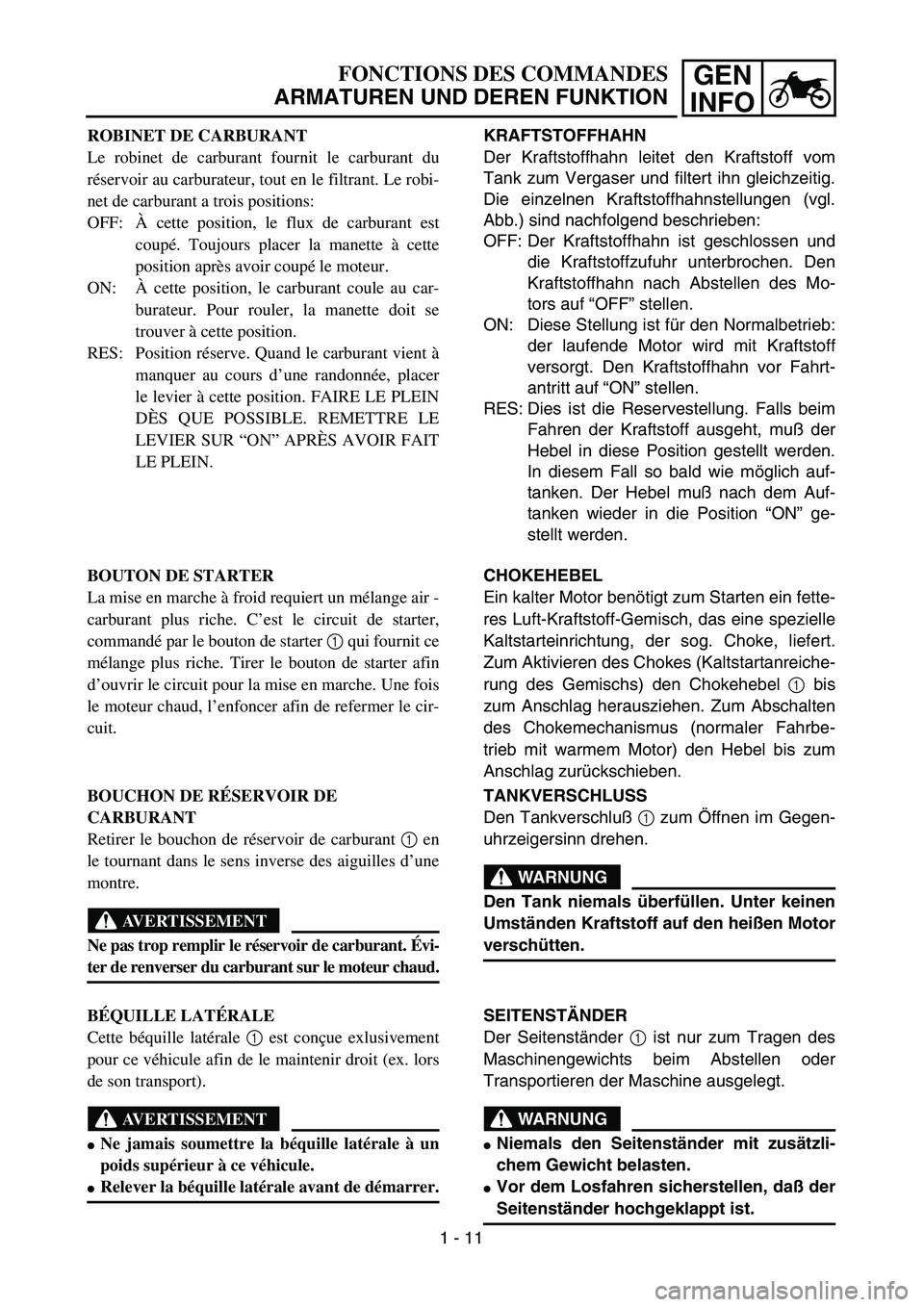

KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben:
OFF: Der Kraftstoffhahn ist geschlossen und
die Kraftstoffzufuhr unterbrochen. Den
Kraftstoffhahn nach Abstellen des Mo-
tors auf “OFF” stellen.
ON: Diese Stellung ist für den Normalbetrieb:
der laufende Motor wird mit Kraftstoff
versorgt. Den Kraftstoffhahn vor Fahrt-
antritt auf “ON” stellen.
RES: Dies ist die Reservestellung. Falls beim
Fahren der Kraftstoff ausgeht, muß der
Hebel in diese Position gestellt werden.
In diesem Fall so bald wie möglich auf-
tanken. Der Hebel muß nach dem Auf-
tanken wieder in die Position “ON” ge-
stellt werden.
CHOKEHEBEL
Ein kalter Motor benötigt zum Starten ein fette-
res Luft-Kraftstoff-Gemisch, das eine spezielle
Kaltstarteinrichtung, der sog. Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanreiche-
rung des Gemischs) den Chokehebel 1 bis
zum Anschlag herausziehen. Zum Abschalten
des Chokemechanismus (normaler Fahrbe-
trieb mit warmem Motor) den Hebel bis zum
Anschlag zurückschieben.
TANKVERSCHLUSS
Den Tankverschluß 1 zum Öffnen im Gegen-
uhrzeigersinn drehen.
WARNUNG
Den Tank niemals überfüllen. Unter keinen
Umständen Kraftstoff auf den heißen Motor
verschütten.
SEITENSTÄNDER
Der Seitenständer 1 ist nur zum Tragen des
Maschinengewichts beim Abstellen oder
Transportieren der Maschine ausgelegt.
WARNUNG
Niemals den Seitenständer mit zusätzli-
chem Gewicht belasten.
Vor dem Losfahren sicherstellen, daß der
Seitenständer hochgeklappt ist. ROBINET DE CARBURANT
Le robinet de carburant fournit le carburant du
réservoir au carburateur, tout en le filtrant. Le robi-
net de carburant a trois positions:
OFF:À cette position, le flux de carburant est
coupé. Toujours placer la manette à cette
position après avoir coupé le moteur.
ON:À cette position, le carburant coule au car-
burateur. Pour rouler, la manette doit se
trouver à cette position.
RES: Position réserve. Quand le carburant vient à
manquer au cours d’une randonnée, placer
le levier à cette position. FAIRE LE PLEIN
DÈS QUE POSSIBLE. REMETTRE LE
LEVIER SUR “ON” APRÈS AVOIR FAIT
LE PLEIN.
BOUTON DE STARTER
La mise en marche à froid requiert un mélange air -
carburant plus riche. C’est le circuit de starter,
commandé par le bouton de starter 1 qui fournit ce
mélange plus riche. Tirer le bouton de starter afin
d’ouvrir le circuit pour la mise en marche. Une fois
le moteur chaud, l’enfoncer afin de refermer le cir-
cuit.
BOUCHON DE RÉSERVOIR DE
CARBURANT
Retirer le bouchon de réservoir de carburant 1 en
le tournant dans le sens inverse des aiguilles d’une
montre.
AVERTISSEMENT
Ne pas trop remplir le réservoir de carburant. Évi-
ter de renverser du carburant sur le moteur chaud.
BÉQUILLE LATÉRALE
Cette béquille latérale 1 est conçue exlusivement
pour ce véhicule afin de le maintenir droit (ex. lors
de son transport).
AVERTISSEMENT
Ne jamais soumettre la béquille latérale à un
poids supérieur à ce véhicule.
Relever la béquille latérale avant de démarrer.
1 - 11

1 - 12
GEN
INFO
FUEL
Use regular gasoline. Always use fresh, name
brand gasoline.
WARNING
Do not overfill the fuel tank. Avoid spilling
fuel on the hot engine. Do not fill the fuel
tank above the bottom of the filler tube 1
as shown in the illustration or it may over-
flow when the fuel heats up later and
expands.
aFuel level
CAUTION:
Use only unleaded gasoline. The use of
leaded gasoline will cause severe damage
to the engine internal parts such as valves,
piston rings, and exhaust system, etc.
Recommended fuel:
For USA, AUS and NZ:
Unleaded gasoline only
For CDN and EUROPE:
Regular unleaded gasoline
only
For ZA:
Regular gasoline
Fuel tank capacity:
Total:
6.6 L (1.45 lmp gal, 1.74 US gal)
Reserve:
1.9 L (0.42 Imp gal, 0.5 US gal)
FUEL

GEN

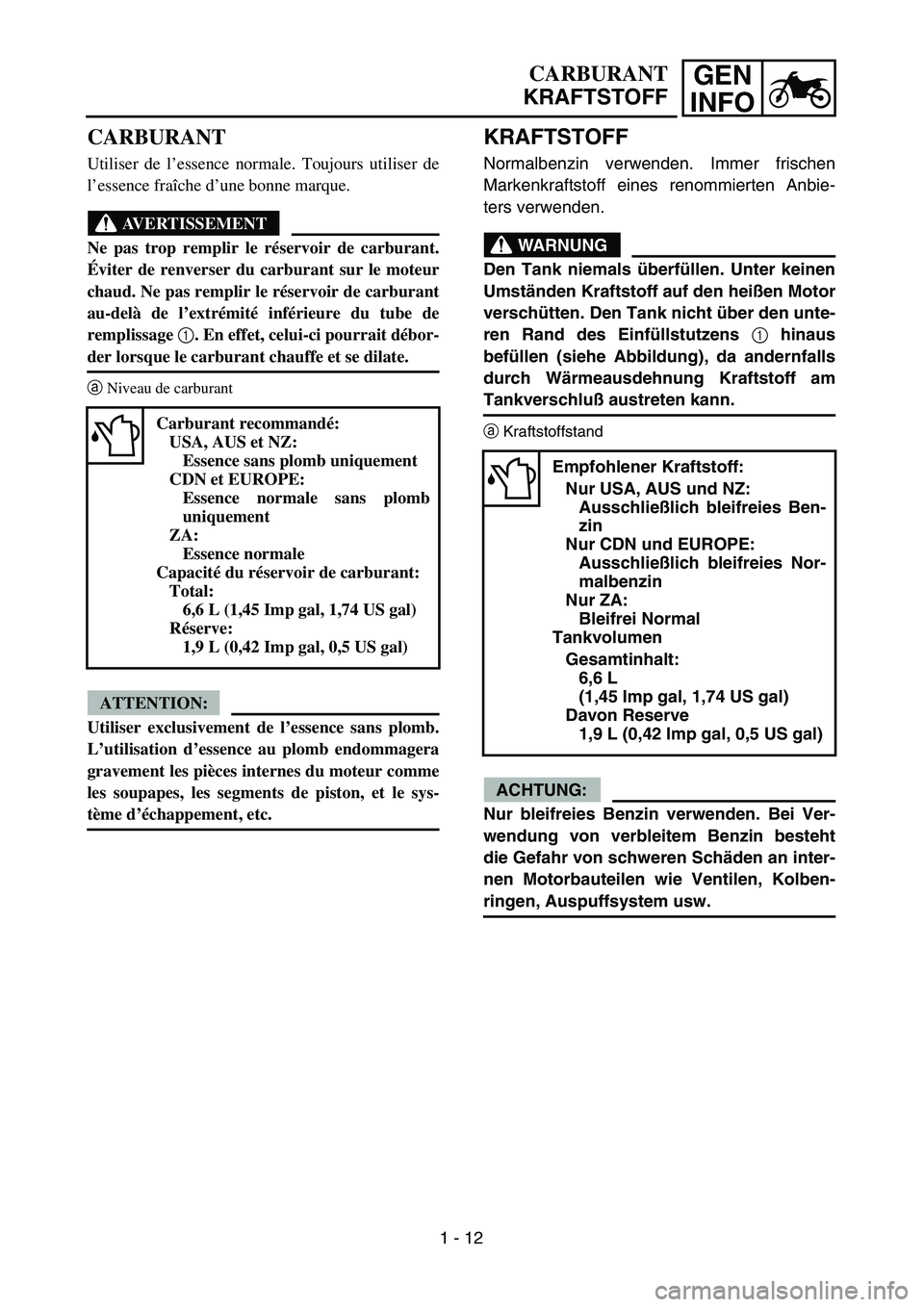

INFOCARBURANT
KRAFTSTOFF
CARBURANT
Utiliser de l’essence normale. Toujours utiliser de
l’essence fraîche d’une bonne marque.
AVERTISSEMENT
Ne pas trop remplir le réservoir de carburant.
Éviter de renverser du carburant sur le moteur
chaud. Ne pas remplir le réservoir de carburant
au-delà de l’extrémité inférieure du tube de
remplissage 1. En effet, celui-ci pourrait débor-
der lorsque le carburant chauffe et se dilate.
aNiveau de carburant
ATTENTION:
Utiliser exclusivement de l’essence sans plomb.
L’utilisation d’essence au plomb endommagera
gravement les pièces internes du moteur comme
les soupapes, les segments de piston, et le sys-
tème d’échappement, etc.
Carburant recommandé:
USA, AUS et NZ:
Essence sans plomb uniquement
CDN et EUROPE:
Essence normale sans plomb
uniquement
ZA:
Essence normale
Capacité du réservoir de carburant:
Total:
6,6 L (1,45 Imp gal, 1,74 US gal)
Réserve:
1,9 L (0,42 Imp gal, 0,5 US gal)
1 - 12
KRAFTSTOFF
Normalbenzin verwenden. Immer frischen
Markenkraftstoff eines renommierten Anbie-
ters verwenden.
WARNUNG
Den Tank niemals überfüllen. Unter keinen
Umständen Kraftstoff auf den heißen Motor
verschütten. Den Tank nicht über den unte-
ren Rand des Einfüllstutzens 1 hinaus
befüllen (siehe Abbildung), da andernfalls
durch Wärmeausdehnung Kraftstoff am
Tankverschluß austreten kann.
aKraftstoffstand
ACHTUNG:
Nur bleifreies Benzin verwenden. Bei Ver-
wendung von verbleitem Benzin besteht
die Gefahr von schweren Schäden an inter-
nen Motorbauteilen wie Ventilen, Kolben-
ringen, Auspuffsystem usw.
Empfohlener Kraftstoff:
Nur USA, AUS und NZ:
Ausschließlich bleifreies Ben-
zin
Nur CDN und EUROPE:
Ausschließlich bleifreies Nor-
malbenzin
Nur ZA:
Bleifrei Normal
Tankvolumen
Gesamtinhalt:
6,6 L
(1,45 Imp gal, 1,74 US gal)
Davon Reserve
1,9 L (0,42 Imp gal, 0,5 US gal)

1 - 13
GEN
INFO
STARTING AND BREAK-IN
EC190000
STARTING AND BREAK-IN
CAUTION:
Before starting the machine, perform the
checks in the pre-operation check list.
WARNING
Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
STARTING A COLD ENGINE
TT-R125/TT-R125LW
1. Shift the transmission into neutral.
2. Turn the fuel cock to “ON” and full open
the starter knob (CHOKE).
3. With the throttle completely closed start
the engine by kicking the kickstarter
crank forcefully with firm stroke.
4. Run the engine at idle or slightly higher
until it warms up: this usually takes about
one or two minutes.
5. The engine is warmed up when it
responds normally to the throttle with the
starter knob (CHOKE) turned off.
CAUTION:
Do not warm up the engine for extended
periods.
TT-R125E/TT-R125LWE
NOTE:
This model is equipped with an ignition circuit
cut-off system. The engine can be started
under the following conditions.
When the transmission is in neutral.
When the clutch is disengaged with the
transmission in any position. However, it is
recommended to shift into neutral before
starting the engine.
1. Shift the transmission into neutral.
2. Turn the fuel cock to “ON” and full open
the starter knob (CHOKE).
3. Turn the main switch to “ON”.
4. With the throttle completely closed start
the engine by pushing the start switch or
by kicking the kickstarter crank forcefully
with firm stroke.

GEN

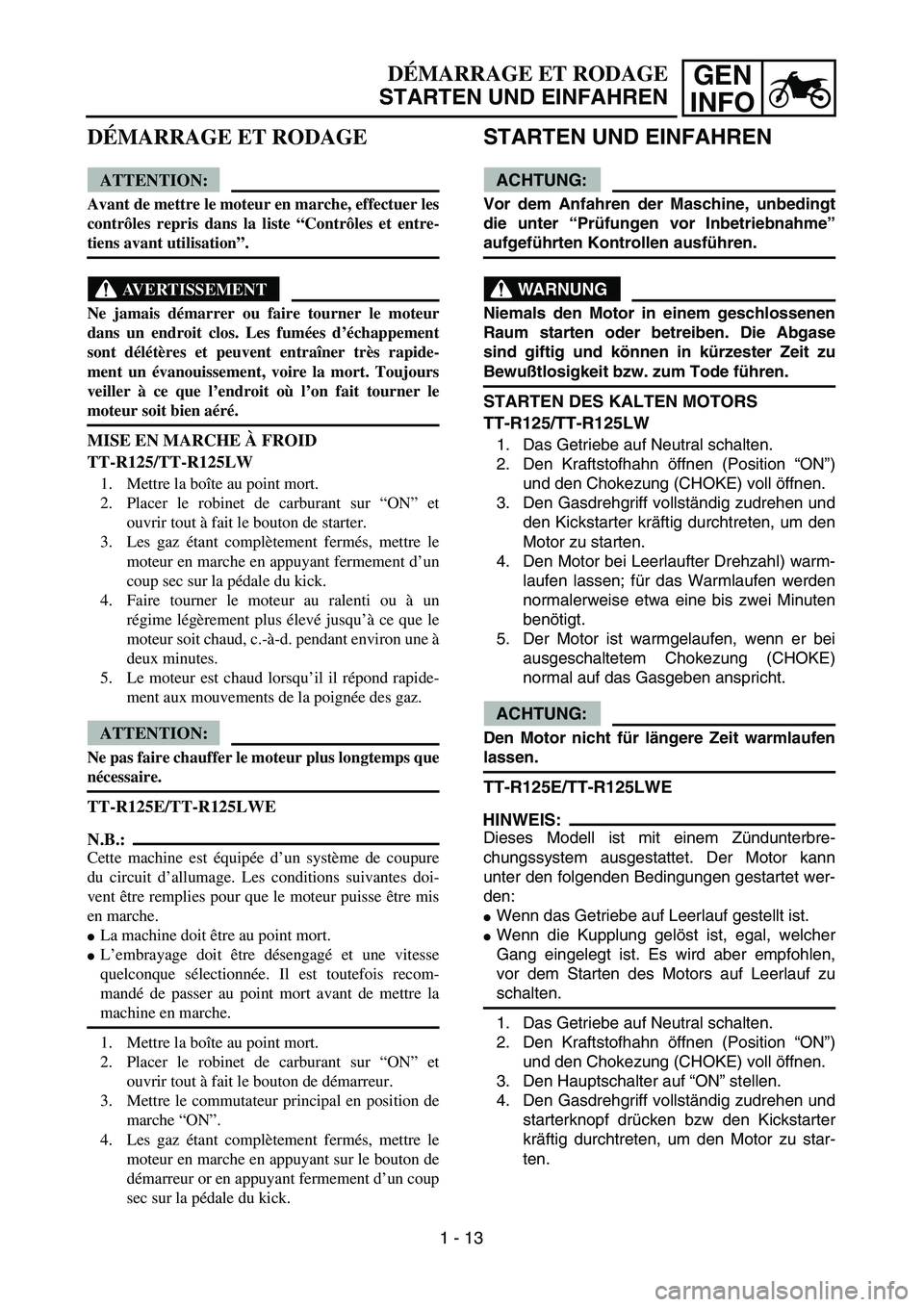

INFODÉMARRAGE ET RODAGE
STARTEN UND EINFAHREN
STARTEN UND EINFAHREN
ACHTUNG:
Vor dem Anfahren der Maschine, unbedingt
die unter “Prüfungen vor Inbetriebnahme”
aufgeführten Kontrollen ausführen.
WARNUNG
Niemals den Motor in einem geschlossenen
Raum starten oder betreiben. Die Abgase
sind giftig und können in kürzester Zeit zu
Bewußtlosigkeit bzw. zum Tode führen.
STARTEN DES KALTEN MOTORS
TT-R125/TT-R125LW
1. Das Getriebe auf Neutral schalten.
2. Den Kraftstofhahn öffnen (Position “ON”)
und den Chokezung (CHOKE) voll öffnen.
3. Den Gasdrehgriff vollständig zudrehen und
den Kickstarter kräftig durchtreten, um den
Motor zu starten.
4. Den Motor bei Leerlaufter Drehzahl) warm-
laufen lassen; für das Warmlaufen werden
normalerweise etwa eine bis zwei Minuten
benötigt.
5. Der Motor ist warmgelaufen, wenn er bei
ausgeschaltetem Chokezung (CHOKE)
normal auf das Gasgeben anspricht.
ACHTUNG:
Den Motor nicht für längere Zeit warmlaufen
lassen.
TT-R125E/TT-R125LWE
HINWEIS:
Dieses Modell ist mit einem Zündunterbre-
chungssystem ausgestattet. Der Motor kann
unter den folgenden Bedingungen gestartet wer-
den:
Wenn das Getriebe auf Leerlauf gestellt ist.
Wenn die Kupplung gelöst ist, egal, welcher
Gang eingelegt ist. Es wird aber empfohlen,
vor dem Starten des Motors auf Leerlauf zu
schalten.
1. Das Getriebe auf Neutral schalten.
2. Den Kraftstofhahn öffnen (Position “ON”)
und den Chokezung (CHOKE) voll öffnen.
3. Den Hauptschalter auf “ON” stellen.
4. Den Gasdrehgriff vollständig zudrehen und
starterknopf drücken bzw den Kickstarter
kräftig durchtreten, um den Motor zu star-
ten.
1 - 13
DÉMARRAGE ET RODAGE
ATTENTION:
Avant de mettre le moteur en marche, effectuer les
contrôles repris dans la liste “Contrôles et entre-
tiens avant utilisation”.
AVERTISSEMENT
Ne jamais démarrer ou faire tourner le moteur
dans un endroit clos. Les fumées d’échappement
sont délétères et peuvent entraîner très rapide-
ment un évanouissement, voire la mort. Toujours
veiller à ce que l’endroit où l’on fait tourner le
moteur soit bien aéré.
MISE EN MARCHE À FROID
TT-R125/TT-R125LW
1. Mettre la boîte au point mort.
2. Placer le robinet de carburant sur “ON” et
ouvrir tout à fait le bouton de starter.
3. Les gaz étant complètement fermés, mettre le
moteur en marche en appuyant fermement d’un
coup sec sur la pédale du kick.
4. Faire tourner le moteur au ralenti ou à un
régime légèrement plus élevé jusqu’à ce que le
moteur soit chaud, c.-à-d. pendant environ une à
deux minutes.
5. Le moteur est chaud lorsqu’il il répond rapide-
ment aux mouvements de la poignée des gaz.
ATTENTION:
Ne pas faire chauffer le moteur plus longtemps que
nécessaire.
TT-R125E/TT-R125LWE
N.B.:
Cette machine est équipée d’un système de coupure
du circuit d’allumage. Les conditions suivantes doi-
vent être remplies pour que le moteur puisse être mis
en marche.
La machine doit être au point mort.
L’embrayage doit être désengagé et une vitesse
quelconque sélectionnée. Il est toutefois recom-
mandé de passer au point mort avant de mettre la
machine en marche.
1. Mettre la boîte au point mort.
2. Placer le robinet de carburant sur “ON” et
ouvrir tout à fait le bouton de démarreur.
3. Mettre le commutateur principal en position de
marche “ON”.
4. Les gaz étant complètement fermés, mettre le
moteur en marche en appuyant sur le bouton de
démarreur or en appuyant fermement d’un coup
sec sur la pédale du kick.

1 - 14
GEN
INFO
5. Run the engine at idle or slightly higher
until it warms up: this usually takes about
one or two minutes.
6. The engine is warmed up when it
responds normally to the throttle with the
starter knob (CHOKE) turned off.
NOTE:
If the engine fails to start by pushing the start
switch, release the switch, wait a few seconds,
and then try again. Each starting attempt
should be as short as possible to preserve the
battery. Do not crank the engine more than
10 seconds on any one attempt. If the engine
does not start with the starter motor, try using
the kickstarter.
CAUTION:
Do not warm up the engine for extended
periods.
EC193001
STARTING A WARM ENGINE
Do not operate the starter knob (CHOKE).
Open the throttle slightly and start the engine by
kicking the kickstater forcefully with firm stroke.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
BREAK-IN
Break-in is important to better fit the moving
and sliding parts as well as the installed parts.
It is also important to accustom the rider to the
machine better.
Avoid full-throttle run on a new machine for the
first 5 hours.
After the trial run, check for loose parts, oil
leakage and other problems.
Make full inspection and adjustment especially
of slack cables and drive chain and loose
spokes.
CAUTION:
After the break-in or before each ride, you
must check the entire machine for loose fit-
tings and fasteners as per “TORQUE-
CHECK POINTS”.
Tighten all such fasteners as required.
STARTING AND BREAK-IN
