YAMAHA TTR125 2007 Notices Demploi (in French)

5 - 50
CHAS
6. Montieren:
TT-R125
 Handbremshebel-Halterung 1
 Schrauben (Handbremshebel-Halte-
rung) 2
 Bremszug (vorne) 3
 Klemme
HINWEIS:
Bremszugende mit Lithiumfett bestreichen.
TT-R125E
 Startschalter 1
 Schrauben (Startschalter) 2
 Bremszug (vorne) 3
 Klemme
HINWEIS:
Bremszugende mit Lithiumfett bestreichen.
TT-R125LW
 Hauptbremszylinder 1
 Hauptbremszylinder-Halterung 2
 Schrauben (Hauptbremszylinder-Hal-
terung) 3
HINWEIS:
 Die Halterung so einbauen, da ss die Pfeil-
markierung a nach oben weist.
 Zuerst die obere Schraube der Hauptbrems-
zylinder-Halterung und anschlie ßend die
untere Schraube festziehen.
TT-R125LWE
 Startschalter 1
 Hauptbremszylinder 2
 Hauptbremszylinder-Halterung 3
 Schrauben (Hauptbremszylinder-Hal-
terung) 4
HINWEIS:
 Die Halterung so einbauen, da ss die Pfeil-
markierung a nach oben weist.
Zuerst die obere Schraube der Hauptbrems-
zylinder-Halterung und anschlie ßend die
untere Schraube festziehen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)

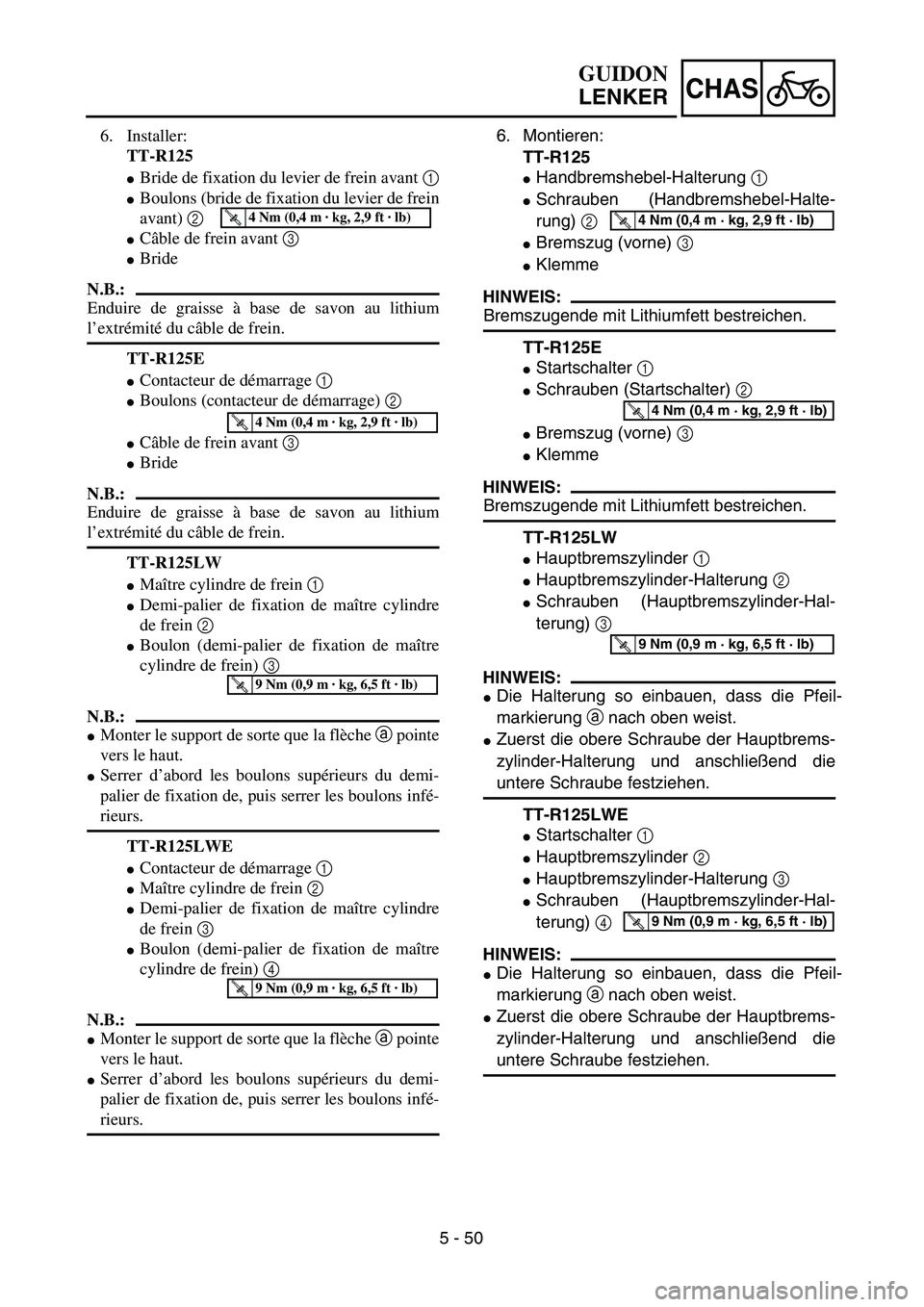

6. Installer:
TT-R125
Bride de fixation du levier de frein avant 1
Boulons (bride de fixation du levier de frein
avant) 2
Câble de frein avant 3
Bride
N.B.:
Enduire de graisse à base de savon au lithium
l’ extr émit é du c âble de frein.
TT-R125E
Contacteur de d émarrage 1
Boulons (contacteur de d émarrage) 2
Câble de frein avant 3
Bride
N.B.:
Enduire de graisse à base de savon au lithium
l’ extr émit é du c âble de frein.
TT-R125LW
Ma ître cylindre de frein 1
Demi-palier de fixation de ma ître cylindre
de frein 2
Boulon (demi-palier de fixation de ma ître
cylindre de frein) 3
N.B.:
Monter le support de sorte que la fl èche a pointe
vers le haut.
Serrer d ’abord les boulons sup érieurs du demi-
palier de fixation de, puis serrer les boulons inf é-
rieurs.
TT-R125LWE
Contacteur de d émarrage 1
Maître cylindre de frein 2
Demi-palier de fixation de ma ître cylindre
de frein 3
Boulon (demi-palier de fixation de ma ître
cylindre de frein) 4
N.B.:
Monter le support de sorte que la fl èche a pointe
vers le haut.
Serrer d ’abord les boulons sup érieurs du demi-
palier de fixation de, puis serrer les boulons inf é-
rieurs.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
GUIDON
LENKER

5 - 51
CHAS

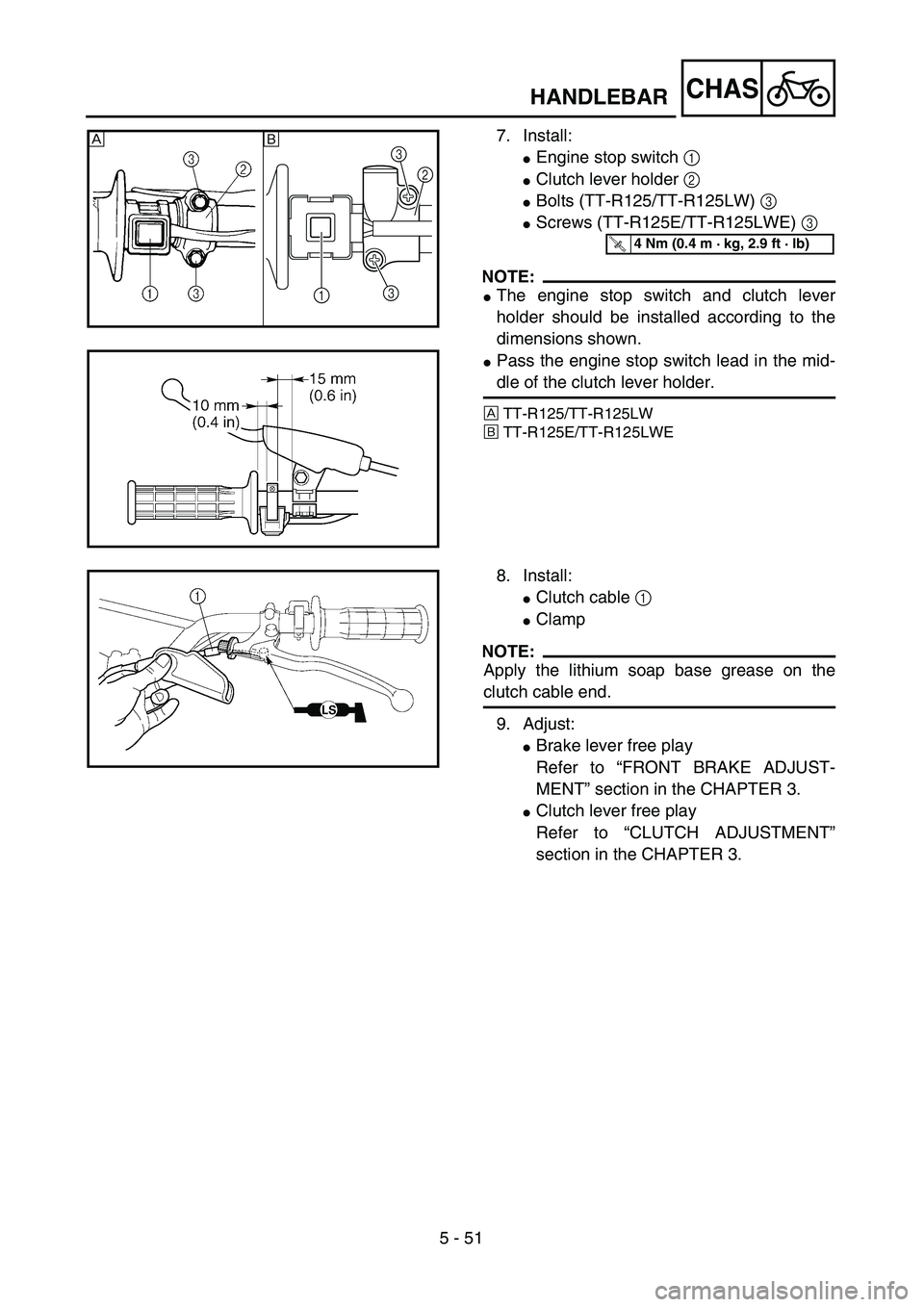

7. Install:
Engine stop switch 1
Clutch lever holder 2
Bolts (TT-R125/TT-R125LW) 3
Screws (TT-R125E/TT-R125LWE) 3
NOTE:
The engine stop switch and clutch lever
holder should be installed according to the
dimensions shown.
Pass the engine stop switch lead in the mid-
dle of the clutch lever holder.
ÅTT-R125/TT-R125LW
ıTT-R125E/TT-R125LWE
12 3
3
Åı
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
Clutch cable 1
Clamp
NOTE:
Apply the lithium soap base grease on the
clutch cable end.
9. Adjust:
Brake lever free play
Refer to “FRONT BRAKE ADJUST-
MENT” section in the CHAPTER 3.
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
HANDLEBAR

5 - 51
CHAS

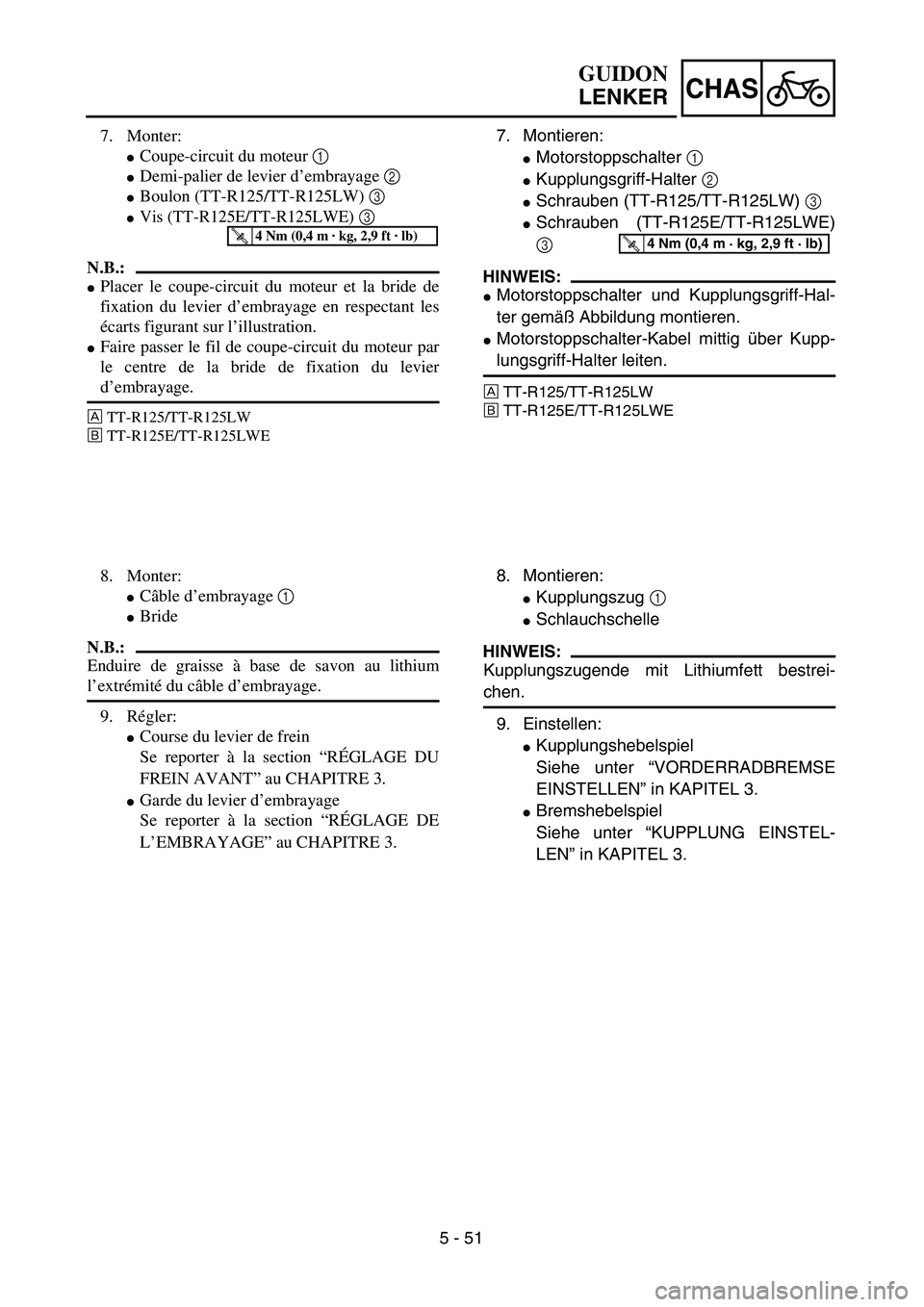

7. Montieren:
Motorstoppschalter 1
Kupplungsgriff-Halter 2
Schrauben (TT-R125/TT-R125LW) 3
Schrauben (TT-R125E/TT-R125LWE)
3
HINWEIS:
Motorstoppschalter und Kupplungsgriff-Hal-
ter gemäß Abbildung montieren.
Motorstoppschalter-Kabel mittig über Kupp-
lungsgriff-Halter leiten.
ÅTT-R125/TT-R125LW
ıTT-R125E/TT-R125LWE
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Kupplungszug 1
Schlauchschelle
HINWEIS:
Kupplungszugende mit Lithiumfett bestrei-
chen.
9. Einstellen:
Kupplungshebelspiel
Siehe unter “VORDERRADBREMSE
EINSTELLEN” in KAPITEL 3.
Bremshebelspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” in KAPITEL 3. 7. Monter:
Coupe-circuit du moteur 1
Demi-palier de levier d’embrayage 2
Boulon (TT-R125/TT-R125LW) 3
Vis (TT-R125E/TT-R125LWE) 3
N.B.:
Placer le coupe-circuit du moteur et la bride de
fixation du levier d’embrayage en respectant les
écarts figurant sur l’illustration.
Faire passer le fil de coupe-circuit du moteur par
le centre de la bride de fixation du levier
d’embrayage.
ÅTT-R125/TT-R125LW
ıTT-R125E/TT-R125LWE
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Câble d’embrayage 1
Bride
N.B.:
Enduire de graisse à base de savon au lithium
l’extrémité du câble d’embrayage.
9. Régler:
Course du levier de frein
Se reporter à la section “RÉGLAGE DU
FREIN AVANT” au CHAPITRE 3.
Garde du levier d’embrayage
Se reporter à la section “RÉGLAGE DE
L’EMBRAYAGE” au CHAPITRE 3.
GUIDON
LENKER

5 - 52
CHASSTEERING
EC560000
STEERING

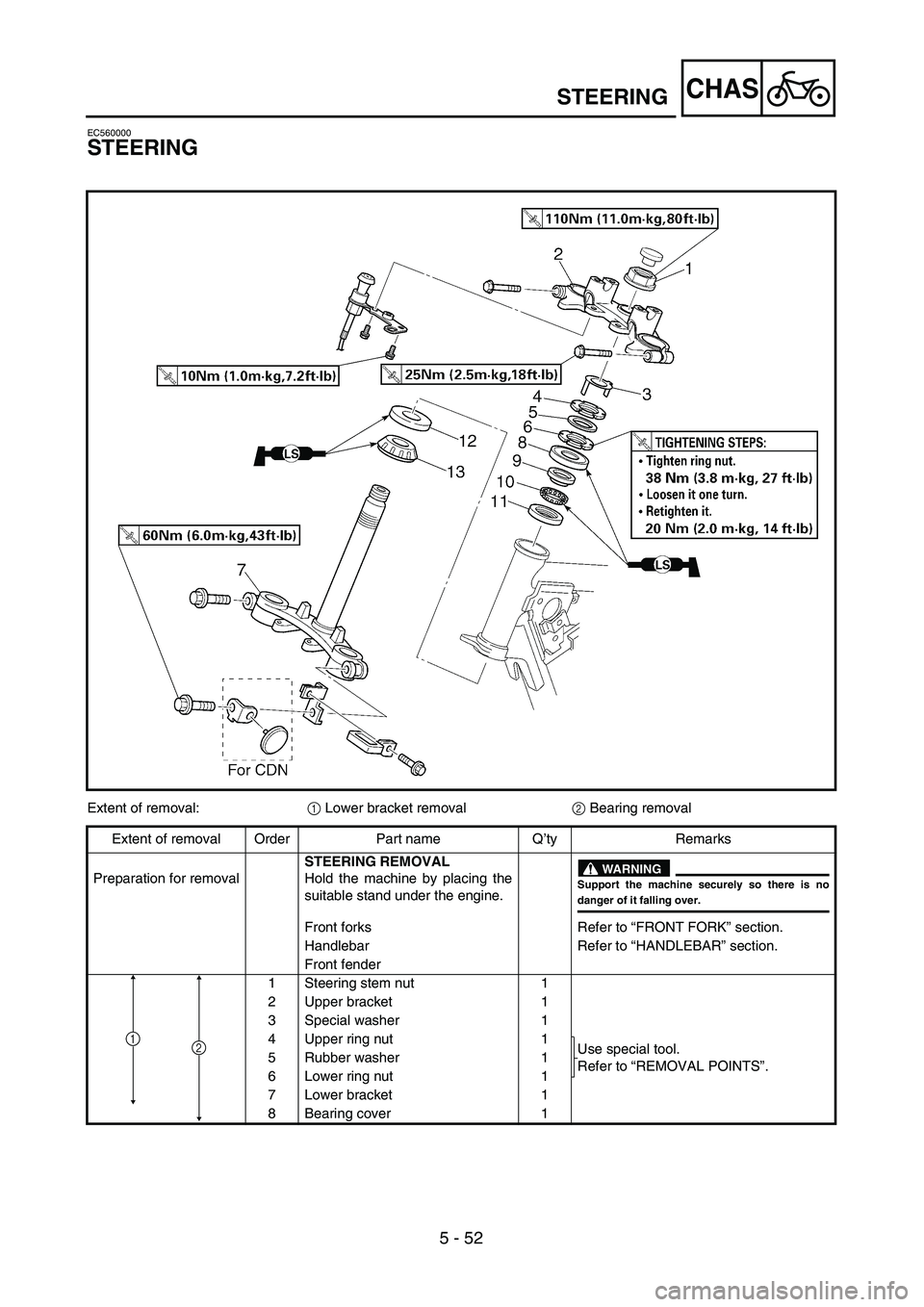

Extent of removal:1 Lower bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalSTEERING REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNINGSupport the machine securely so there is nodanger of it falling over.
Front forks Refer to “FRONT FORK” section.
Handlebar Refer to “HANDLEBAR” section.
Front fender
1 Steering stem nut 1
2 Upper bracket 1
3 Special washer 1
4 Upper ring nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 5 Rubber washer 1
6 Lower ring nut 1
7 Lower bracket 1
8Bearing cover
1
21

CHAS
5 - 52
LENKUNG
Demontage-Arbeiten: 1 Untere Gabelbr ücke demontieren 2 Lager demontieren
REIHENFOLGE
Ringmutter festziehen.
38 Nm (3,8 m • kg, 27 ft • lb)
Ringmutter um eine Umdrehung l ösen.
Erneut festziehen.
20 Nm (2,0 m • kg, 14 ft • lb)
Demontage-Arbeiten
Reihen-
folge Bauteil
Anz. Bemerkungen
Vorbereitung f ür den
Ausbau LENKUNG DEMONTIEREN
Maschine durch Anbringung
eines geeigneten St
änders unter
dem Motor sicher abstellen.
WARNUNG
Die Maschine muss sicher stehen, damit sienicht umfallen kann.
Teleskopgabel Siehe unter “TELESKOPGABEL ”.
Lenker Siehe unter “LENKER ”.
Vorderradschutzblech
1 Lenkschaftmutter 1
2 Obere Gabelbr ücke 1
3 Sicherungsscheibe 1
4 Ringmutter (oben) 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE ”.
5 Gummischeibe 1
6 Ringmutter (unten) 1
7 Untere Gabelbr
ücke 1
8 Lager-Schutzkappe 1
12

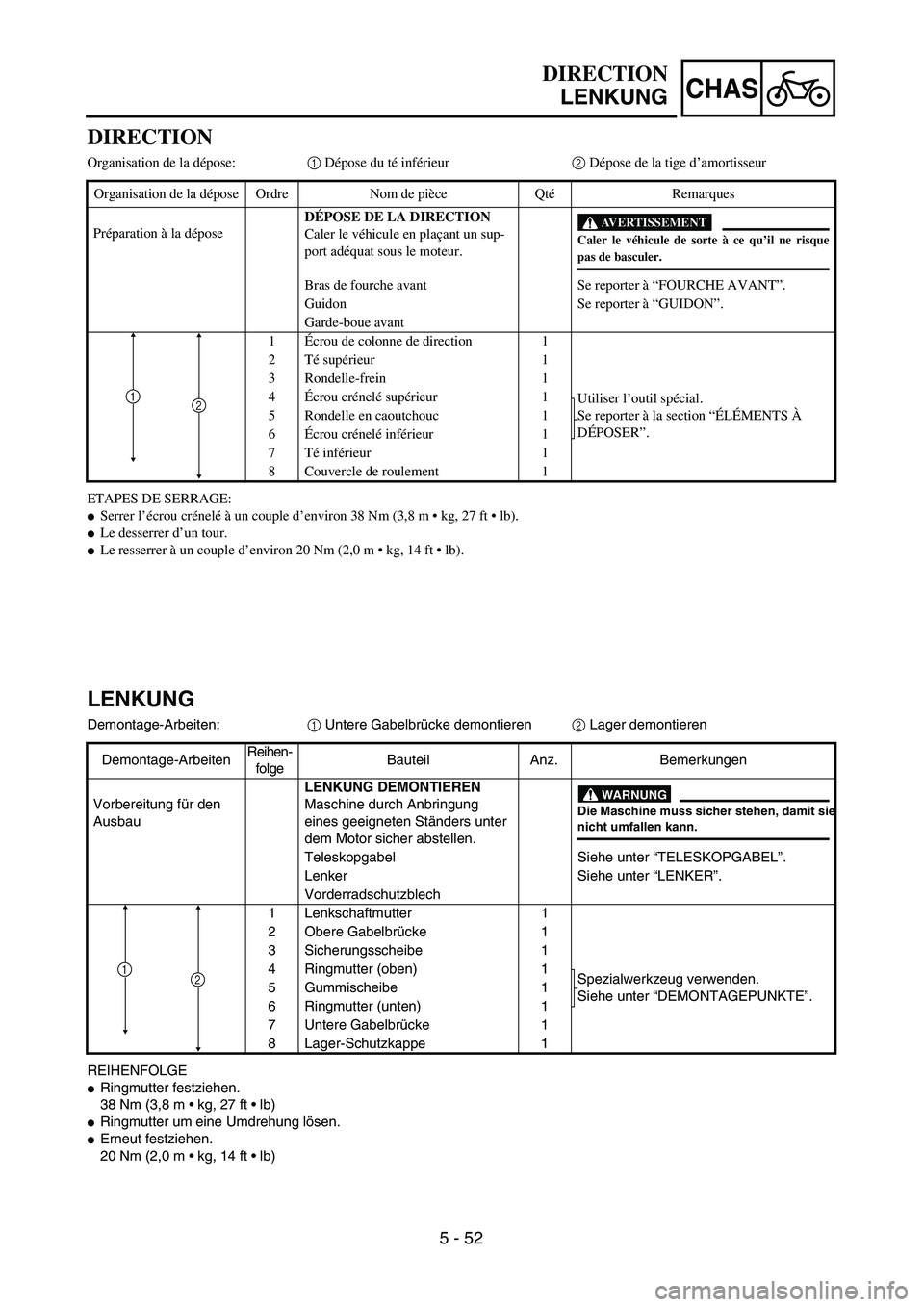

DIRECTION
Organisation de la d épose: 1 Dépose du t é inf érieur 2 Dépose de la tige d ’amortisseur
ETAPES DE SERRAGE:
Serrer l ’écrou cr énel é à un couple d ’environ 38 Nm (3,8 m • kg, 27 ft • lb).
Le desserrer d ’un tour.
Le resserrer à un couple d ’environ 20 Nm (2,0 m • kg, 14 ft • lb).
Organisation de la d
épose Ordre Nom de pi èce Qt é Remarques
Pr éparation à la d épose D
ÉPOSE DE LA DIRECTION
Caler le v éhicule en pla çant un sup-
port ad équat sous le moteur.
AVERTISSEMENT
Caler le v éhicule de sorte à ce qu ’il ne risque
pas de basculer.
Bras de fourche avant Se reporter à “ FOURCHE AVANT ”.
Guidon Se reporter à “ GUIDON ”.
Garde-boue avant
1 Écrou de colonne de direction 1
2T é sup érieur 1
3 Rondelle-frein 1
4 Écrou cr énel é sup érieur 1
Utiliser l’outil sp écial.
Se reporter à la section “ÉLÉMENTS À
D ÉPOSER ”.
5 Rondelle en caoutchouc 1
6
Écrou cr énel é inf érieur 1
7T é inf érieur 1
8 Couvercle de roulement
1
21
DIRECTION
LENKUNG

5 - 53
CHASSTEERING

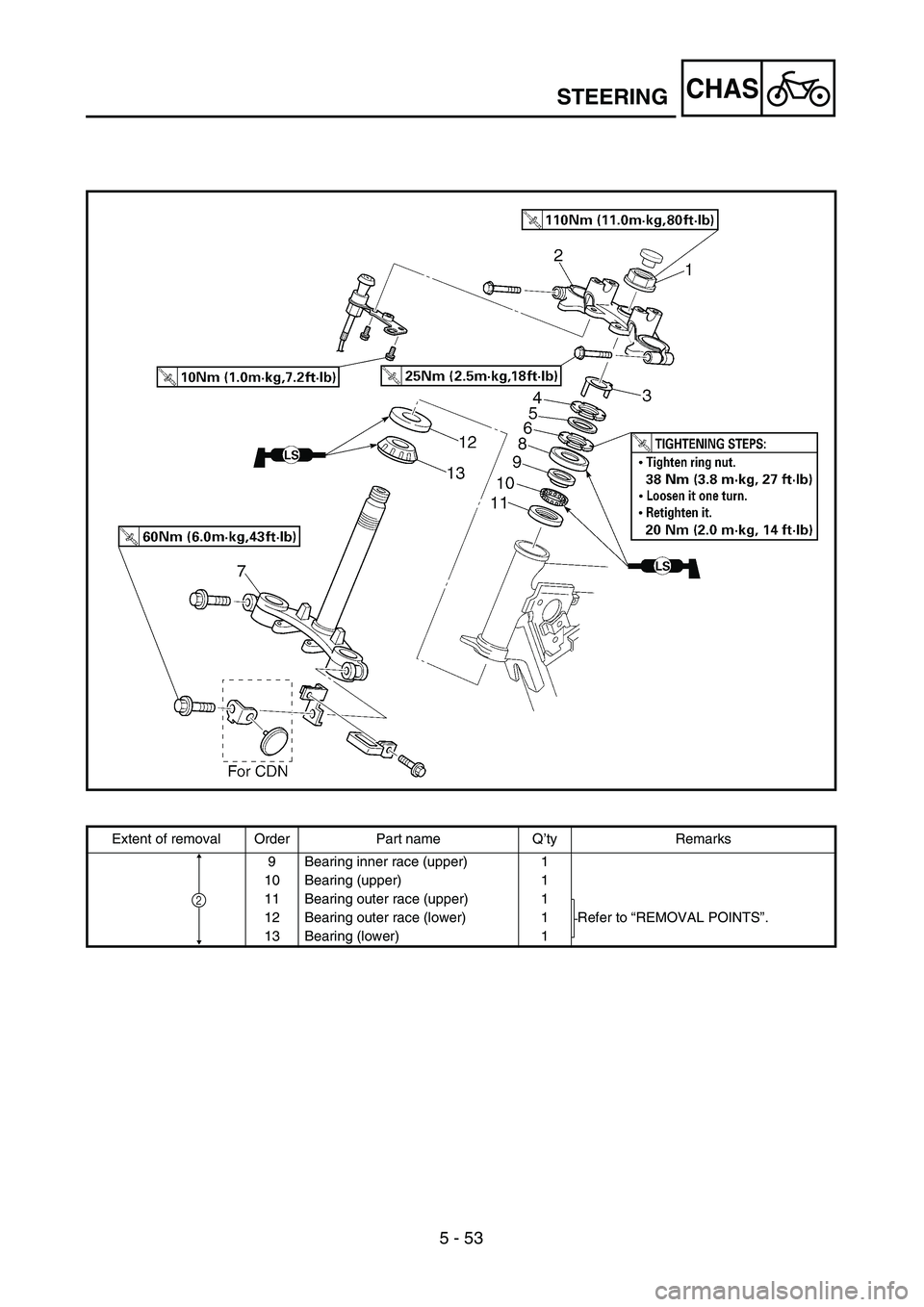

Extent of removal Order Part name Q’ty Remarks
9 Bearing inner race (upper) 1
10 Bearing (upper) 1
11 Bearing outer race (upper) 1
Refer to “REMOVAL POINTS”. 12 Bearing outer race (lower) 1
13Bearing (lower)
1
2

CHAS
5 - 53

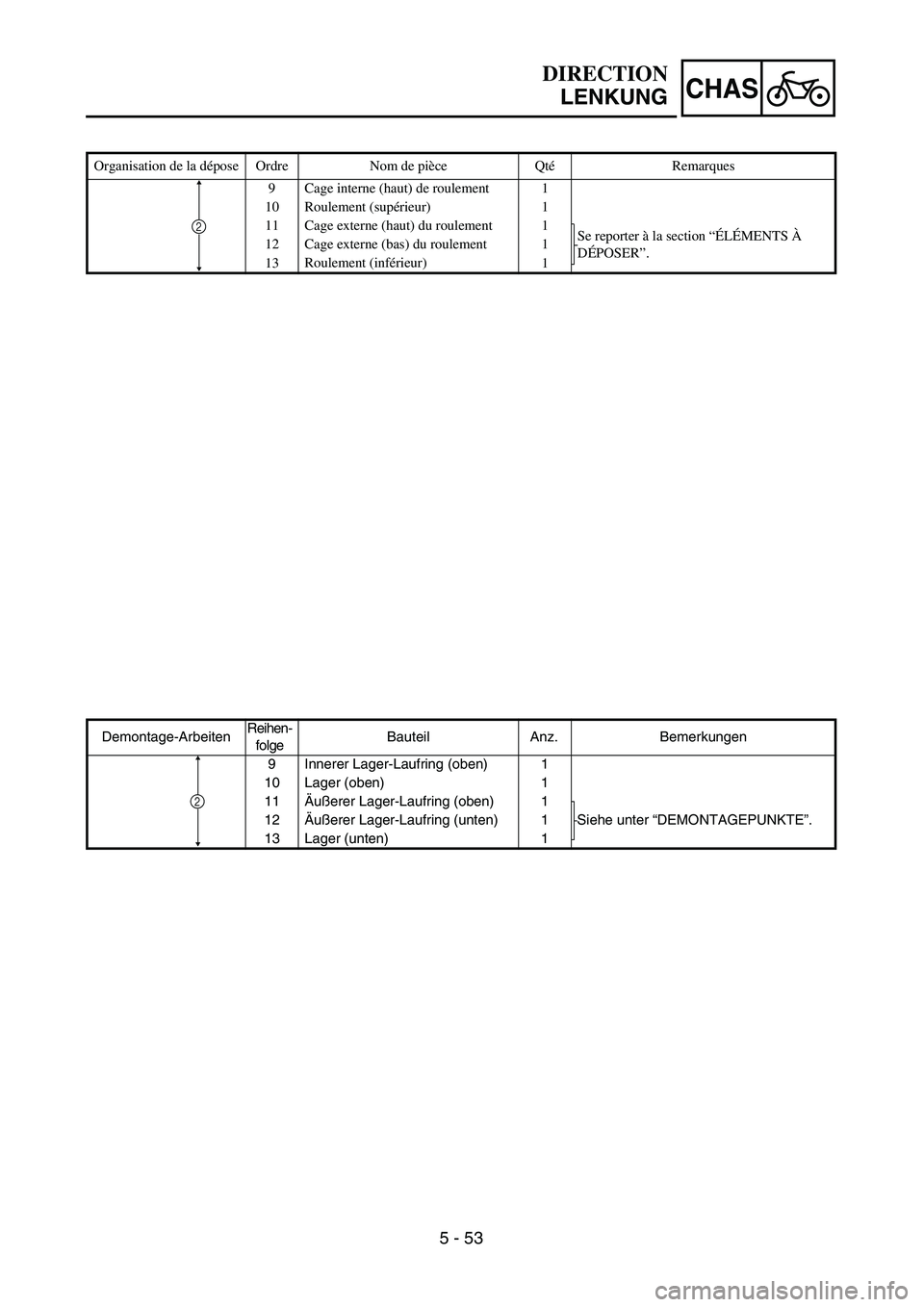

Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Innerer Lager-Laufring (oben) 1
10 Lager (oben) 1
11Äußerer Lager-Laufring (oben) 1
Siehe unter “DEMONTAGEPUNKTE”. 12Äußerer Lager-Laufring (unten) 1
13 Lager (unten) 1
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Cage interne (haut) de roulement 1
10 Roulement (supérieur) 1
11 Cage externe (haut) du roulement 1
Se reporter à la section “ÉLÉMENTS À
DÉPOSER”. 12 Cage externe (bas) du roulement 1
13Roulement (inférieur)
1
2
DIRECTION
LENKUNG

5 - 54
CHAS
EC563000

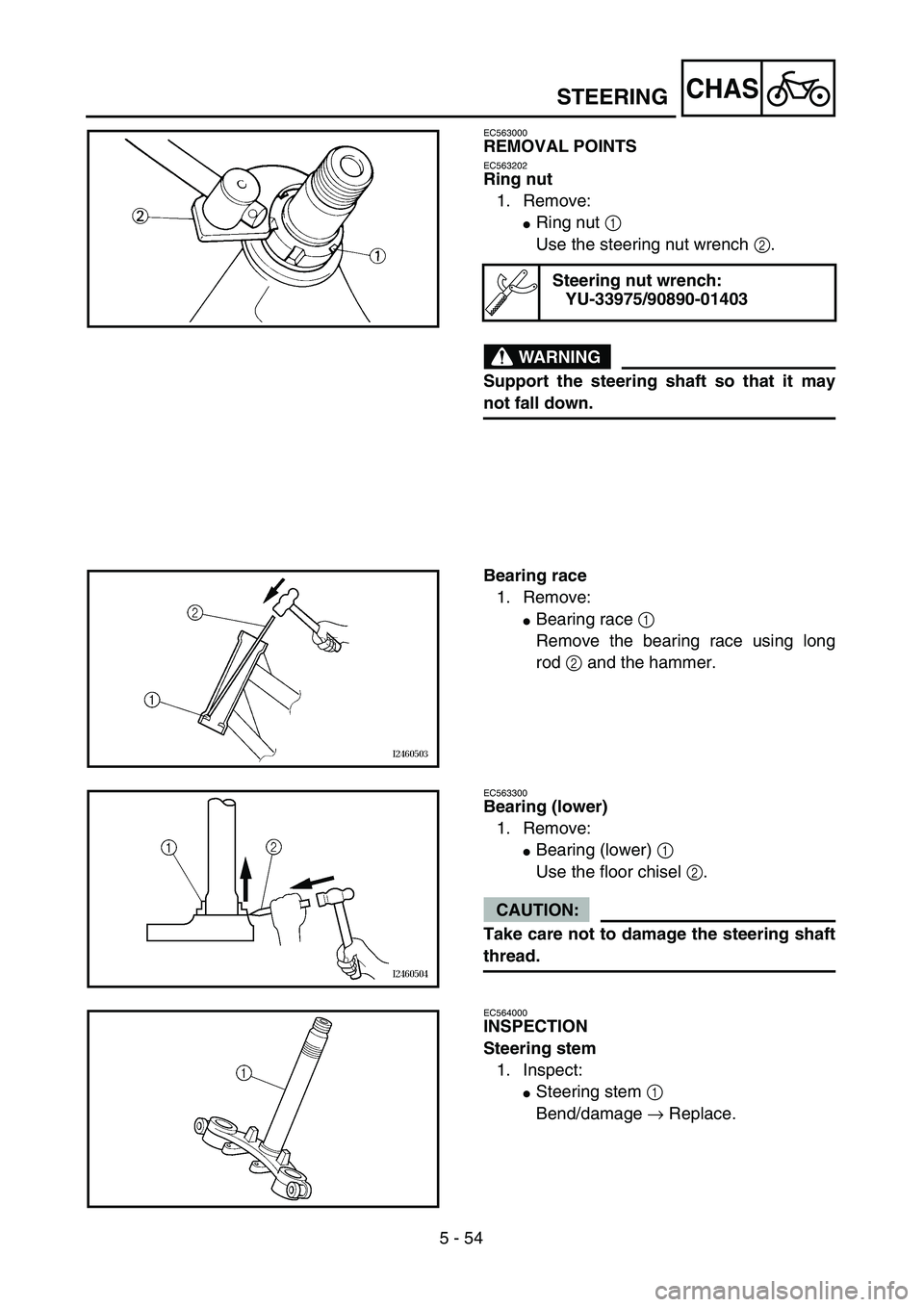

REMOVAL POINTS
EC563202
Ring nut
1. Remove:
Ring nut 1
Use the steering nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Steering nut wrench:
YU-33975/90890-01403
Bearing race
1. Remove:
Bearing race 1
Remove the bearing race using long
rod 2 and the hammer.
EC563300
Bearing (lower)
1. Remove:
Bearing (lower) 1
Use the floor chisel 2.
CAUTION:
Take care not to damage the steering shaft
thread.
EC564000
INSPECTION
Steering stem
1. Inspect:
Steering stem 1
Bend/damage → Replace.
STEERING

5 - 54
CHAS
DEMONTAGEPUNKTE
Ringmutter
1. Demontieren:
Ringmutter 1
Den Hakenschlüssel 2 verwenden.
WARNUNG
Untere Gabelbrücke gegen Herunterfallen
sichern.
Hakenschlüssel:
YU-33975/90890-01403
Lager-Laufring
1. Demontieren:
Lager-Laufring 1
Lager-Laufring mit dem langen Rohr 2
und einem Hammer demontieren.
Lager (unten)
1. Demontieren:
Lager (unten) 1
Meißel 2 verwenden.
ACHTUNG:
Das Lenkschaftgewinde darf nicht beschä-
digt werden.
PRÜFEN
Lenkschaft
1. Kontrollieren:
Lenkschaft 1
Verbiegung/Beschädigung → Erneu-

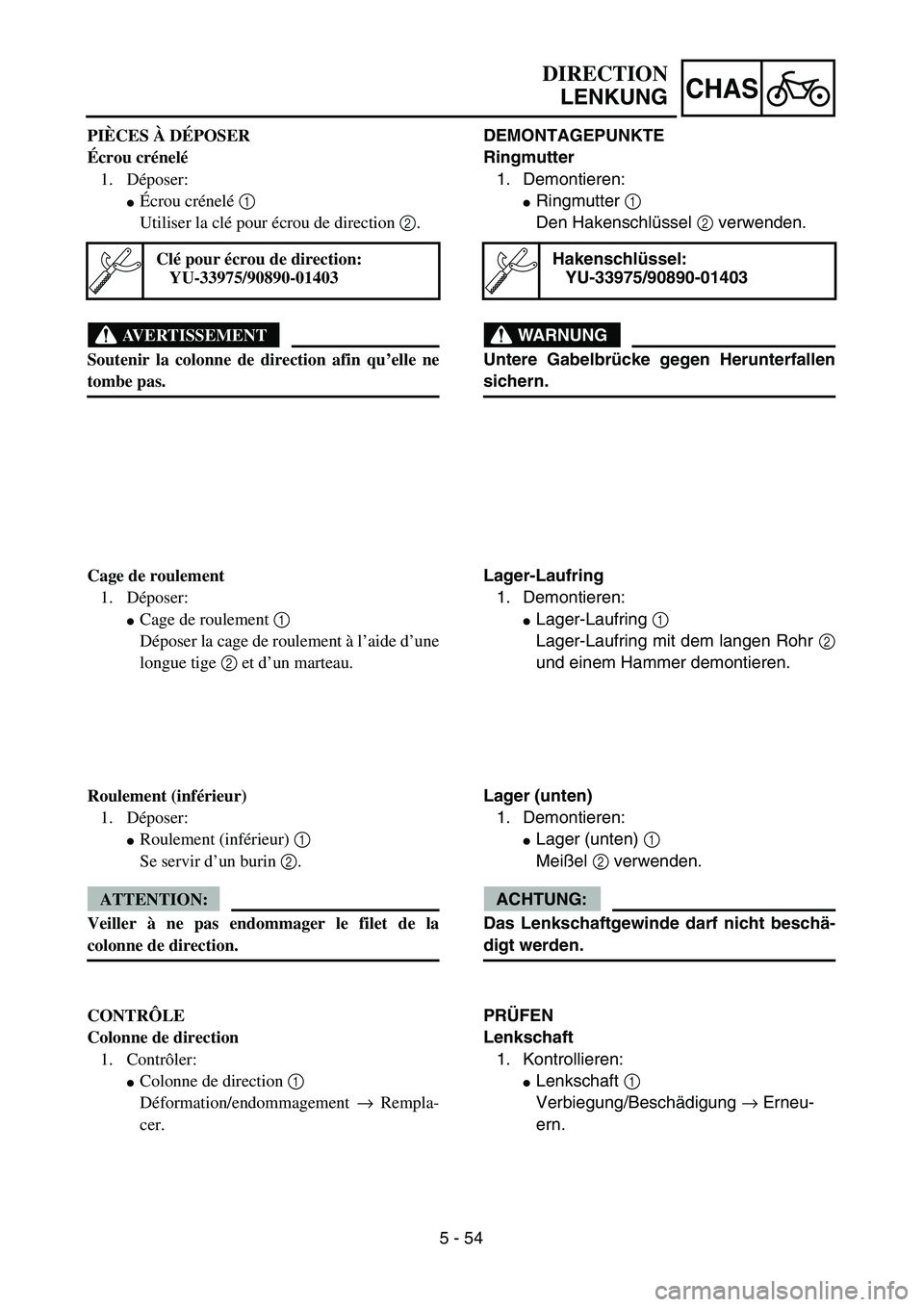

ern. PIÈCES À DÉPOSER
Écrou crénelé
1. Déposer:
Écrou crénelé 1
Utiliser la clé pour écrou de direction 2.
AVERTISSEMENT
Soutenir la colonne de direction afin qu’elle ne
tombe pas.
Clé pour écrou de direction:
YU-33975/90890-01403
Cage de roulement
1. Déposer:
Cage de roulement 1
Déposer la cage de roulement à l’aide d’une
longue tige 2 et d’un marteau.
Roulement (inférieur)
1. Déposer:
Roulement (inférieur) 1
Se servir d’un burin 2.
ATTENTION:
Veiller à ne pas endommager le filet de la
colonne de direction.
CONTRÔLE
Colonne de direction
1. Contrôler:
Colonne de direction 1
Déformation/endommagement → Rempla-
cer.
DIRECTION
LENKUNG

5 - 55
CHAS

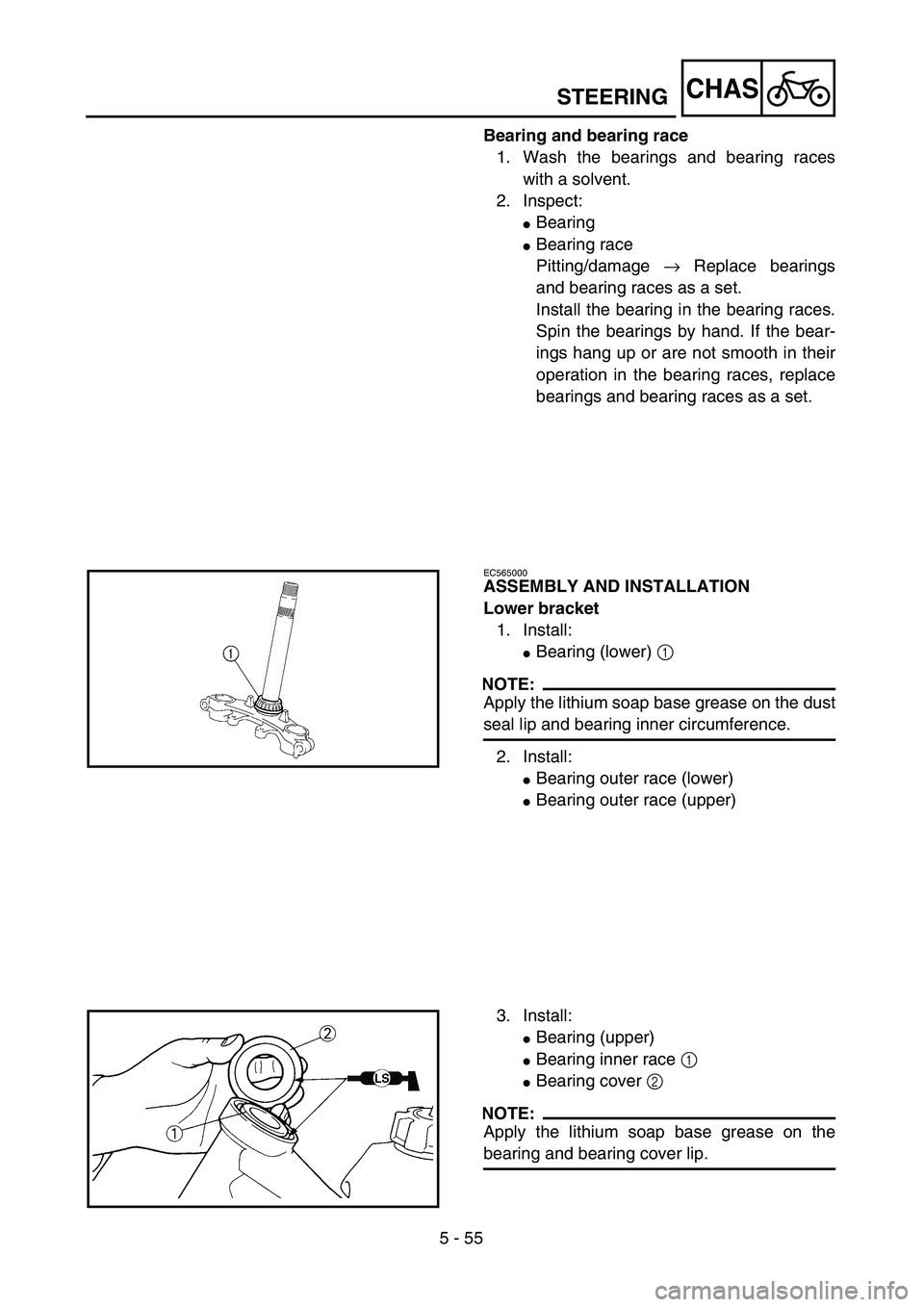

Bearing and bearing race
1. Wash the bearings and bearing races
with a solvent.
2. Inspect:
Bearing
Bearing race
Pitting/damage → Replace bearings
and bearing races as a set.
Install the bearing in the bearing races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the bearing races, replace
bearings and bearing races as a set.
EC565000
ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
Bearing (lower) 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
Bearing outer race (lower)
Bearing outer race (upper)
3. Install:
Bearing (upper)
Bearing inner race 1
Bearing cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and bearing cover lip.
