1 - 1
GEN
INFO
DESCRIPTION
EC100000
GENERAL INFORMATION
EC110000

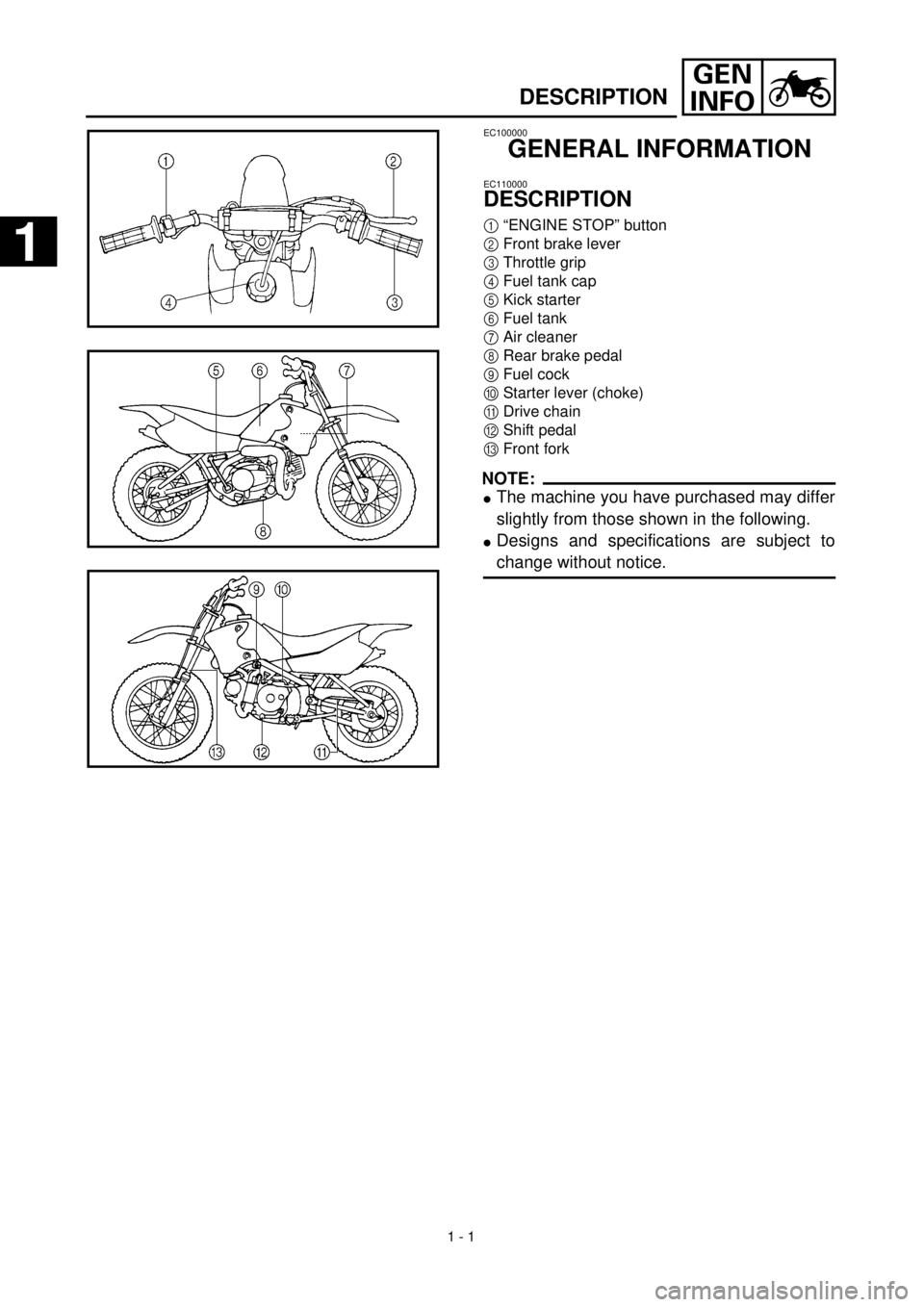

DESCRIPTION
1
“ENGINE STOP” button
2
Front brake lever
3
Throttle grip
4
Fuel tank cap
5
Kick starter
6
Fuel tank
7
Air cleaner
8
Rear brake pedal
9
Fuel cock
0
Starter lever (choke)
A
Drive chain
B
Shift pedal
C
Front fork
NOTE:
l
The machine you have purchased may differ
slightly from those shown in the following.
l
Designs and specifications are subject to
change without notice.
1
1
Page 27 of 287
GEN
INFO
DESCRIPTION
FAHRZEUGBESCHREIBUNG
ALLGEMEINE ANGABEN
FAHRZEUGBESCHREIBUNG
1
Motorstoppschalter
2
Handbremshebel
3
Gasdrehgriff
4
Motoröl-Einfüllschraubverschluß/Tauchstab
5
Kickstarter
6
Kraftstofftank
7
Luftfilter
8
Fußbremshebel
9
Kraftstoffhahn
0
Chokehebel
A
Antriebskette
B
Schalthebel
C
Teleskopgabel
HINWEIS:
l
Leichte Modell-Abweichungen möglich.
l
Änderungen an Design und technischen Da-
ten jederzeit vorbehalten.
RENSEIGNEMENTS
GENERAUX
DESCRIPTION
1
Coupe-circuit du moteur
2
Levier de frein avant
3
Poignée d’accélérateur
4
Bouchon d’orifice de remplissage et jauge d’huile
5
Kick
6
Réservoir de carburant
7
Filtre à air
8
Pédale de frein arrière
9
Robinet à essence
0
Levier de starter
A
Chaîne de transmission
B
Pédale de sélection
C
Fourche avant
N.B.:
l
Votre machine diffère peut-être partiellement de
celles montrées sur ces photos.
l
La conception et les caractéristiques peuvent
êtres changées sans préavis.
1 - 1
1
Page 28 of 287
1 - 2
GEN
INFO
MACHINE IDENTIFICATION
EC120001
MACHINE IDENTIFICATION
There are two significant reasons for knowing
the serial number of your machine:
1. When ordering parts, you can give the
number to your Yamaha dealer for positive
identification of the model you own.
2. If your machine is stolen, the authorities
will need the number to search for and
identify your machine.
EC121001

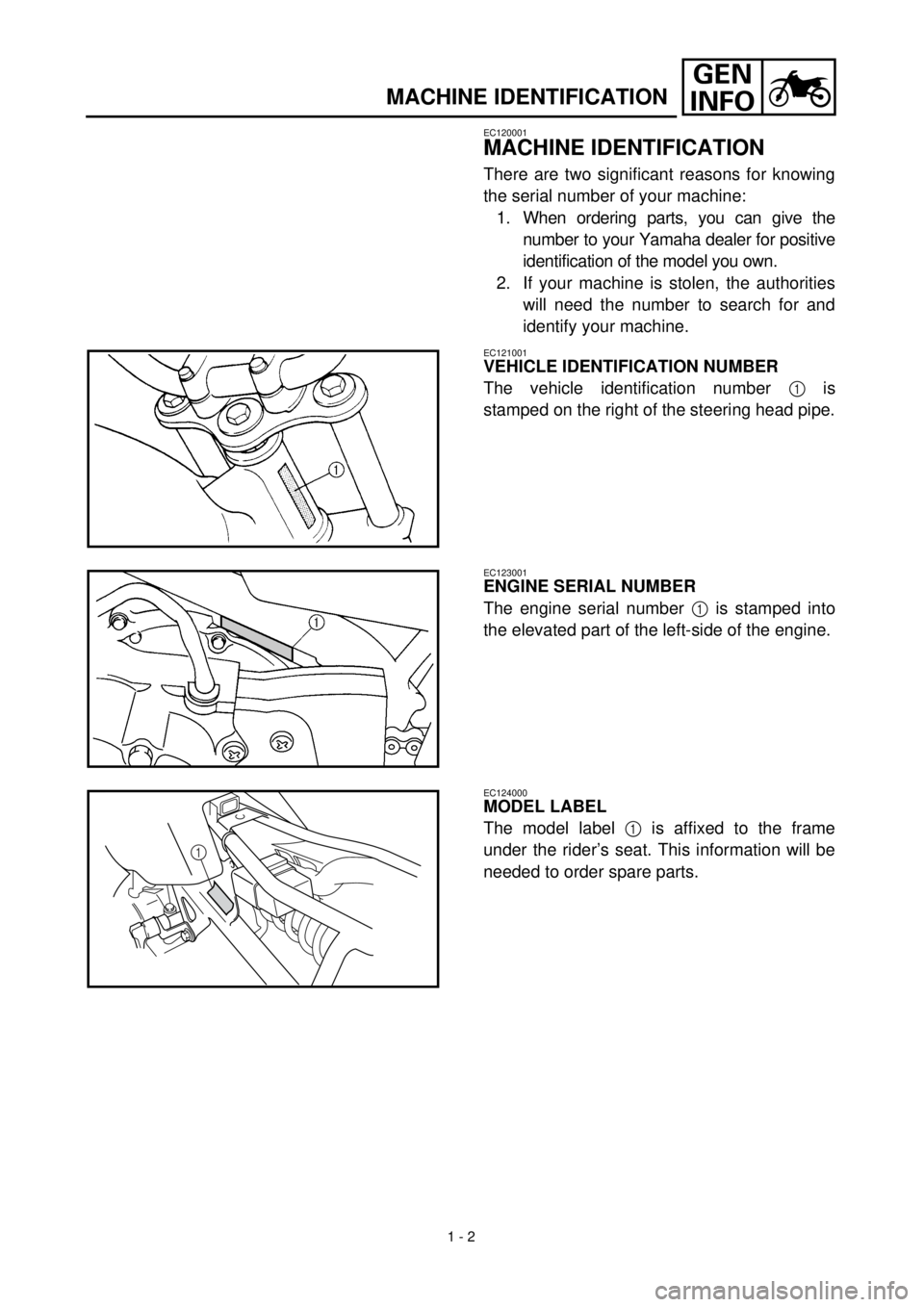

VEHICLE IDENTIFICATION NUMBER
The vehicle identification number
1
is
stamped on the right of the steering head pipe.
EC123001
ENGINE SERIAL NUMBER
The engine serial number
1
is stamped into
the elevated part of the left-side of the engine.
EC124000
MODEL LABEL
The model label
1
is affixed to the frame
under the rider’s seat. This information will be
needed to order spare parts.
1
Page 29 of 287
GEN
INFO
IDENTIFICATION DE LA MACHINE
FAHRZEUG-IDENTIFIZIERUNG
FAHRZEUG-IDENTIFIZIERUNG
Diese Identifizierungsnummern werden in fol-
genden Fällen benötigt:
1. bei der Bestellung von Ersatzteilen
2. bei einer Diebstahlmeldung
FAHRZEUG-IDENTIFIZIERUNGSNUMMER
Die Fahrzeug-Identifizierungsnummer
1
ist
auf der rechten Seite des Lenkkopfes einge-
schlagen.
IDENTIFICATION DE LA
MACHINE
Il existe deux bonnes raisons de connaître les
numéros de série de sa machine:
1. A la commande de pièces de rechange, ces
numéros permettent au concessionnaire
Yamaha d’identifier clairement la machine.
2. En cas de vol du véhicule, la police réclamera
ces numéros afin de faciliter son identifica-
tion.
NUMERO D’IDENTIFICATION DU
VEHICULE
Le numéro d’identification du véhicule
1
est
frappé au côté droit du tube de tête de fourche.
1 - 2
MOTOR-IDENTIFIZIERUNGSNUMMER
Die Motor-Identifizierungsnummer
1
ist oben
auf der linken Kurbelgehäuseseite eingeschla-
gen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild
1
ist an abgebil-
deter Stelle auf dem Rahmen angebracht. Die
Codenummer und das Info-Kürzel werden zur
Ersatzteil-Bestellung benötigt.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur
1
est poinçonné sur
la partie surélevée du côté gauche du moteur.
ETIQUETTE D’IDENTIFICATION DU
MODELE
L’étiquette d’identification du modèle
1
est appo-
sée sur le cadre, sous la selle du pilote. Les infor-
mations reprises sur cette étiquette sont requises
lors de la commande de nouvelles pièces.
Page 30 of 287
1 - 3
GEN
INFO
IMPORTANT INFORMATION
EC130000
IMPORTANT INFORMATION
EC131002
PREPARATION FOR REMOVAL AND
DISASSEMBLY
1. Remove all dirt, mud, dust, and foreign
material before removal and disassem-
bly.
2. Use proper tools and cleaning equip-
ment. Refer to “SPECIAL TOOLS” sec-
tion.
3. When disassembling the machine, keep
mated parts together. They include
gears, cylinders, pistons, and other
mated parts that have been “mated”
through normal wear. Mated parts must
be reused as an assembly or replaced.
4. During the machine disassembly, clean
all parts and place them in trays in the
order of disassembly. This will speed up
assembly time and help assure that all
parts are correctly reinstalled.
5. Keep away from fire.
EC132000
ALL REPLACEMENT PARTS
1. We recommend to use Yamaha genuine
parts for all replacements. Use oil and/or
grease recommended by Yamaha for
assembly and adjustment.
