YAMAHA TTR90 2000 Service Manual
Manufacturer: YAMAHA, Model Year: 2000, Model line: TTR90, Model: YAMAHA TTR90 2000Pages: 287, PDF Size: 6.77 MB
Page 41 of 287
GEN
INFO
OUTILS SPECIAUX
ACC-QUICK-GS-KT
90890-85505Quick gasket®
YAMAHA bond No. 1215
Cet agent d’étanchéité (pâte) est utilisé sur les plans de
joint du carter, etc.ACC-QUICK-GS-KT 90890-85505
Numéros de pièce Nom et usage de l’outil Illustration
1 - 8
Page 42 of 287
GEN
INFO

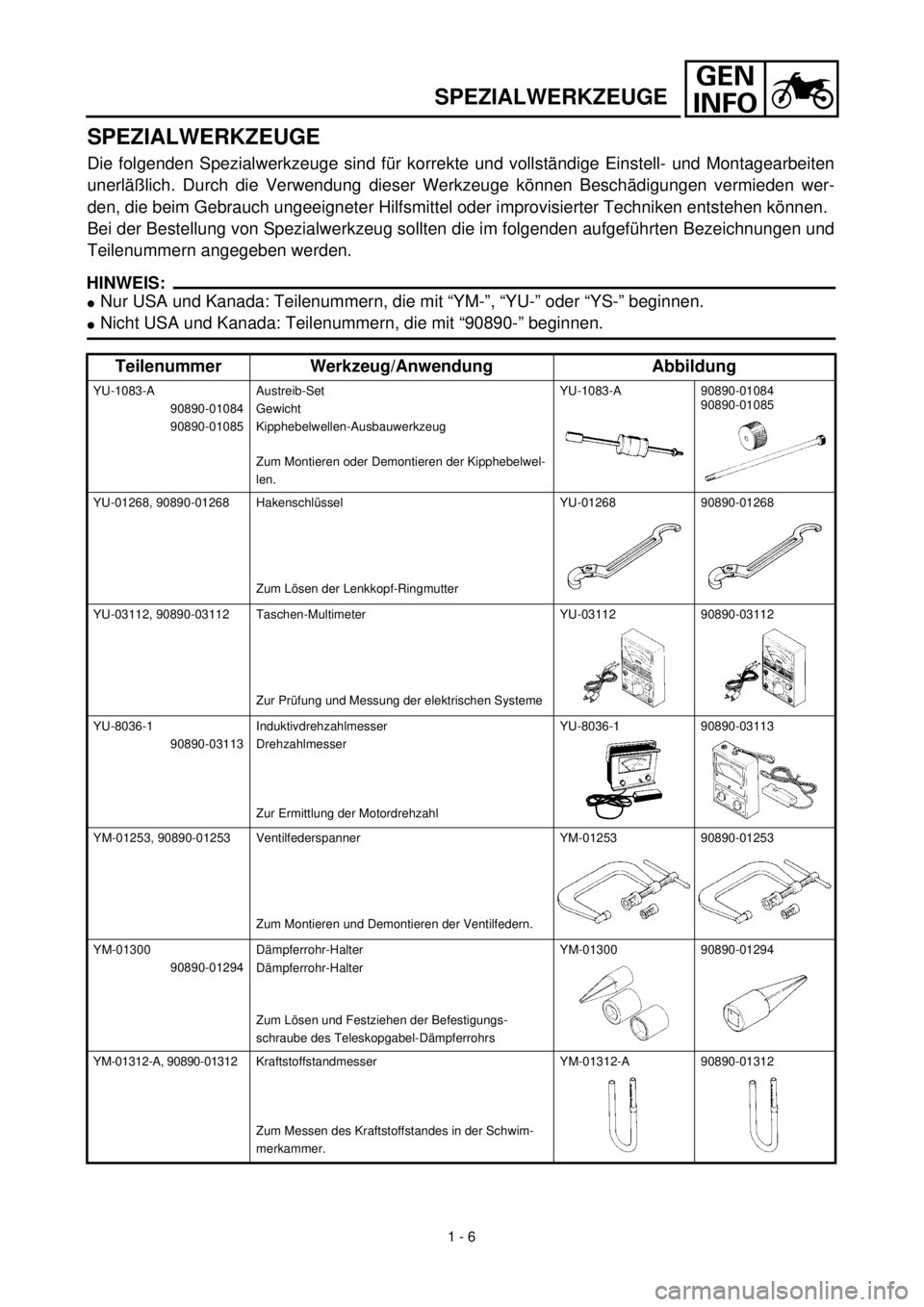

SPEZIALWERKZEUGE
SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten
unerläßlich. Durch die Verwendung dieser Werkzeuge können Beschädigungen vermieden wer-
den, die beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können.
Bei der Bestellung von Spezialwerkzeug sollten die im folgenden aufgeführten Bezeichnungen und
Teilenummern angegeben werden.
HINWEIS:
lNur USA und Kanada: Teilenummern, die mit “YM-”, “YU-” oder “YS-” beginnen.
lNicht USA und Kanada: Teilenummern, die mit “90890-” beginnen.
Teilenummer Werkzeug/Anwendung Abbildung
YU-1083-A
90890-01084
90890-01085Austreib-Set
Gewicht
Kipphebelwellen-Ausbauwerkzeug
Zum Montieren oder Demontieren der Kipphebelwel-
len.YU-1083-A 90890-01084
90890-01085
YU-01268, 90890-01268 Hakenschlüssel
Zum Lösen der Lenkkopf-RingmutterYU-01268 90890-01268
YU-03112, 90890-03112 Taschen-Multimeter
Zur Prüfung und Messung der elektrischen SystemeYU-03112 90890-03112
YU-8036-1
90890-03113Induktivdrehzahlmesser
Drehzahlmesser
Zur Ermittlung der MotordrehzahlYU-8036-1 90890-03113
YM-01253, 90890-01253 Ventilfederspanner
Zum Montieren und Demontieren der Ventilfedern.YM-01253 90890-01253
YM-01300
90890-01294Dämpferrohr-Halter
Dämpferrohr-Halter
Zum Lösen und Festziehen der Befestigungs-
schraube des Teleskopgabel-DämpferrohrsYM-01300 90890-01294
YM-01312-A, 90890-01312Kraftstoffstandmesser
Zum Messen des Kraftstoffstandes in der Schwim-
merkammer.YM-01312-A 90890-01312
1 - 6
Page 43 of 287
GEN
INFO

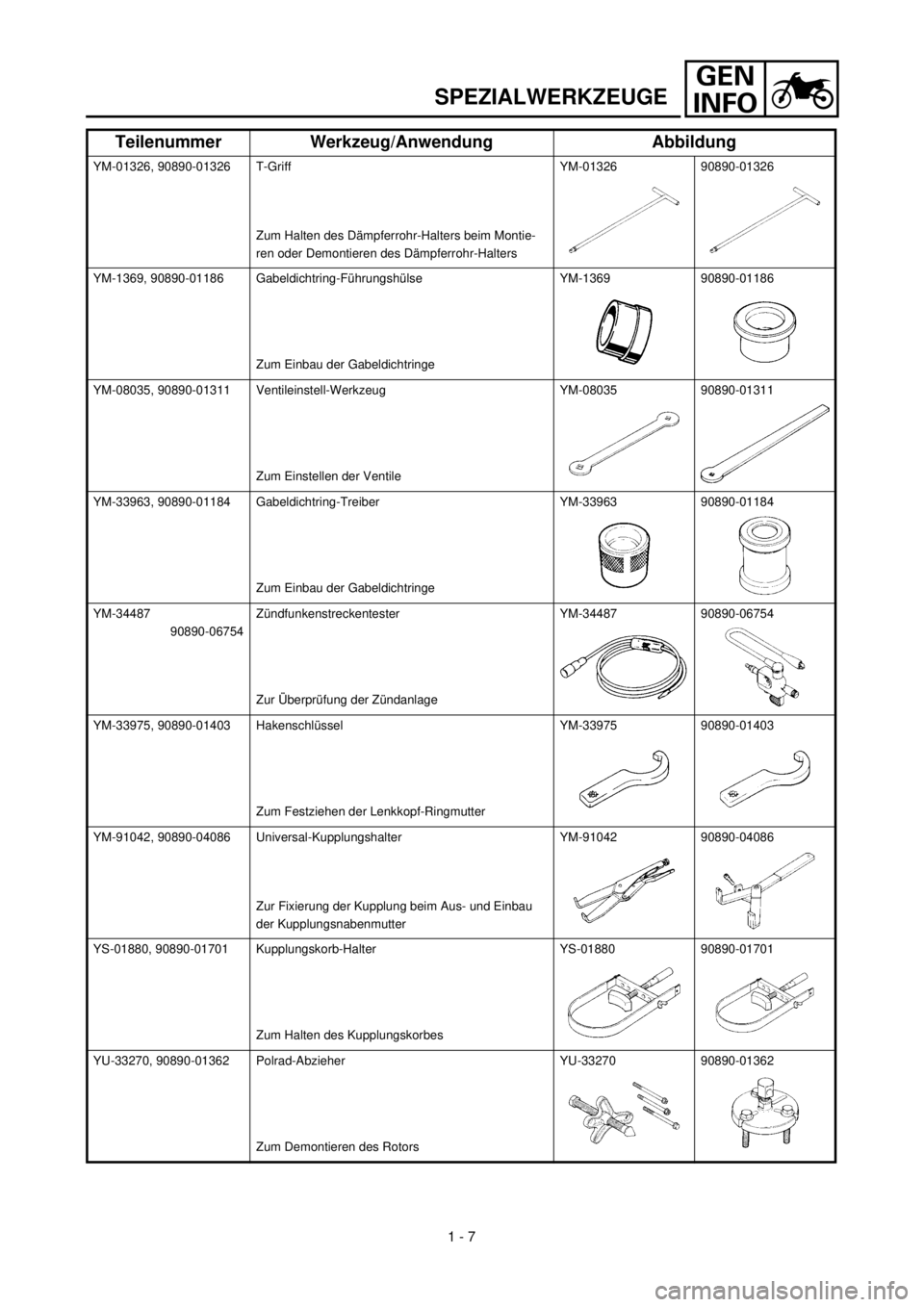

SPEZIALWERKZEUGE
YM-01326, 90890-01326 T-Griff
Zum Halten des Dämpferrohr-Halters beim Montie-
ren oder Demontieren des Dämpferrohr-HaltersYM-01326 90890-01326
YM-1369, 90890-01186 Gabeldichtring-Führungshülse
Zum Einbau der GabeldichtringeYM-1369 90890-01186
YM-08035, 90890-01311 Ventileinstell-Werkzeug
Zum Einstellen der VentileYM-08035 90890-01311
YM-33963, 90890-01184 Gabeldichtring-Treiber
Zum Einbau der GabeldichtringeYM-33963 90890-01184
YM-34487
90890-06754Zündfunkenstreckentester
Zur Überprüfung der ZündanlageYM-34487 90890-06754
YM-33975, 90890-01403 Hakenschlüssel
Zum Festziehen der Lenkkopf-RingmutterYM-33975 90890-01403
YM-91042, 90890-04086 Universal-Kupplungshalter
Zur Fixierung der Kupplung beim Aus- und Einbau
der KupplungsnabenmutterYM-91042 90890-04086
YS-01880, 90890-01701 Kupplungskorb-Halter
Zum Halten des KupplungskorbesYS-01880 90890-01701
YU-33270, 90890-01362 Polrad-Abzieher
Zum Demontieren des RotorsYU-33270 90890-01362
Teilenummer Werkzeug/Anwendung Abbildung
1 - 7
Page 44 of 287
GEN
INFO

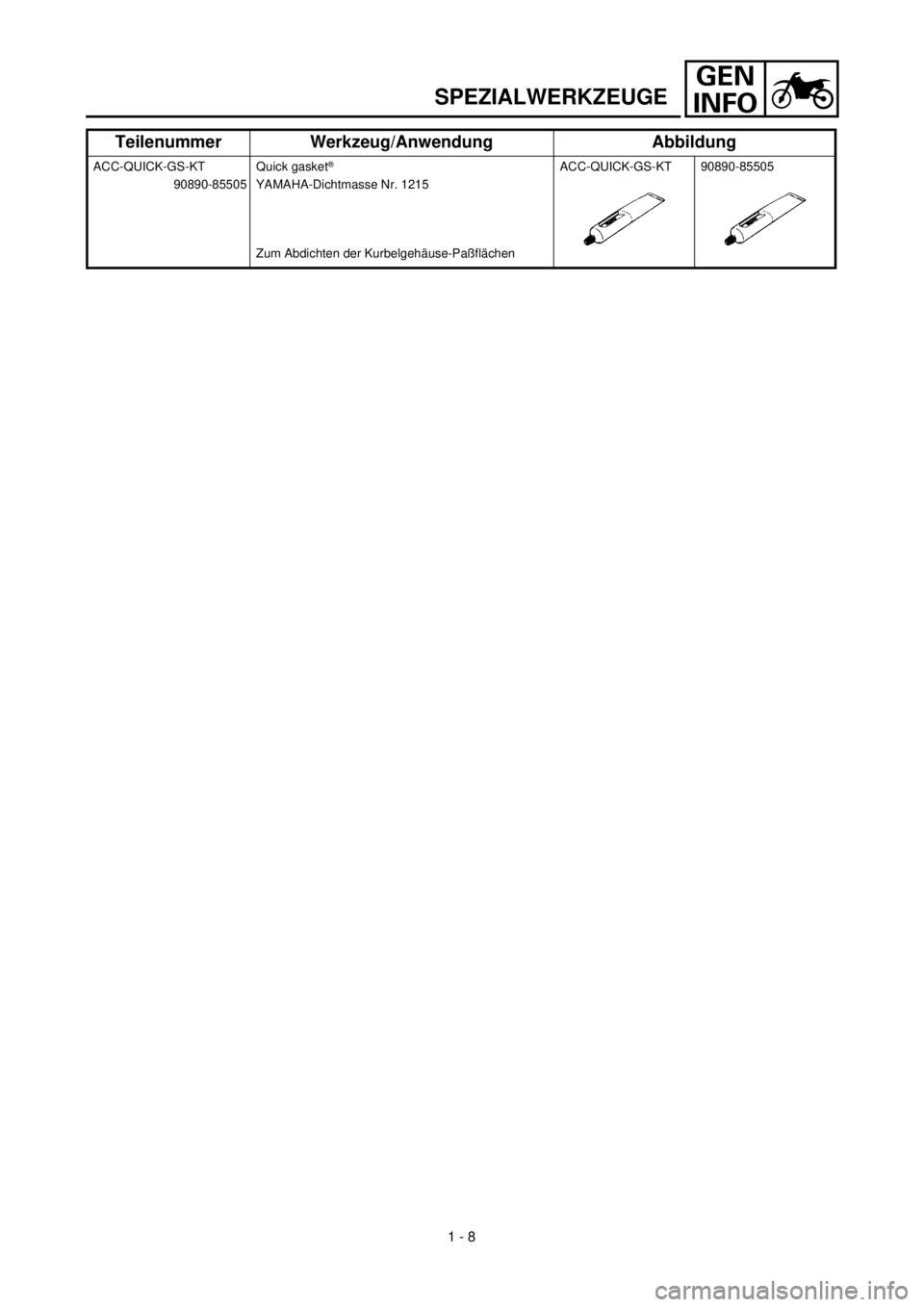

SPEZIALWERKZEUGE
ACC-QUICK-GS-KT
90890-85505Quick gasket®
YAMAHA-Dichtmasse Nr. 1215
Zum Abdichten der Kurbelgehäuse-PaßflächenACC-QUICK-GS-KT 90890-85505
Teilenummer Werkzeug/Anwendung Abbildung
1 - 8
Page 45 of 287
GEN
INFO
MEMO
Page 46 of 287
1 - 9
GEN
INFO

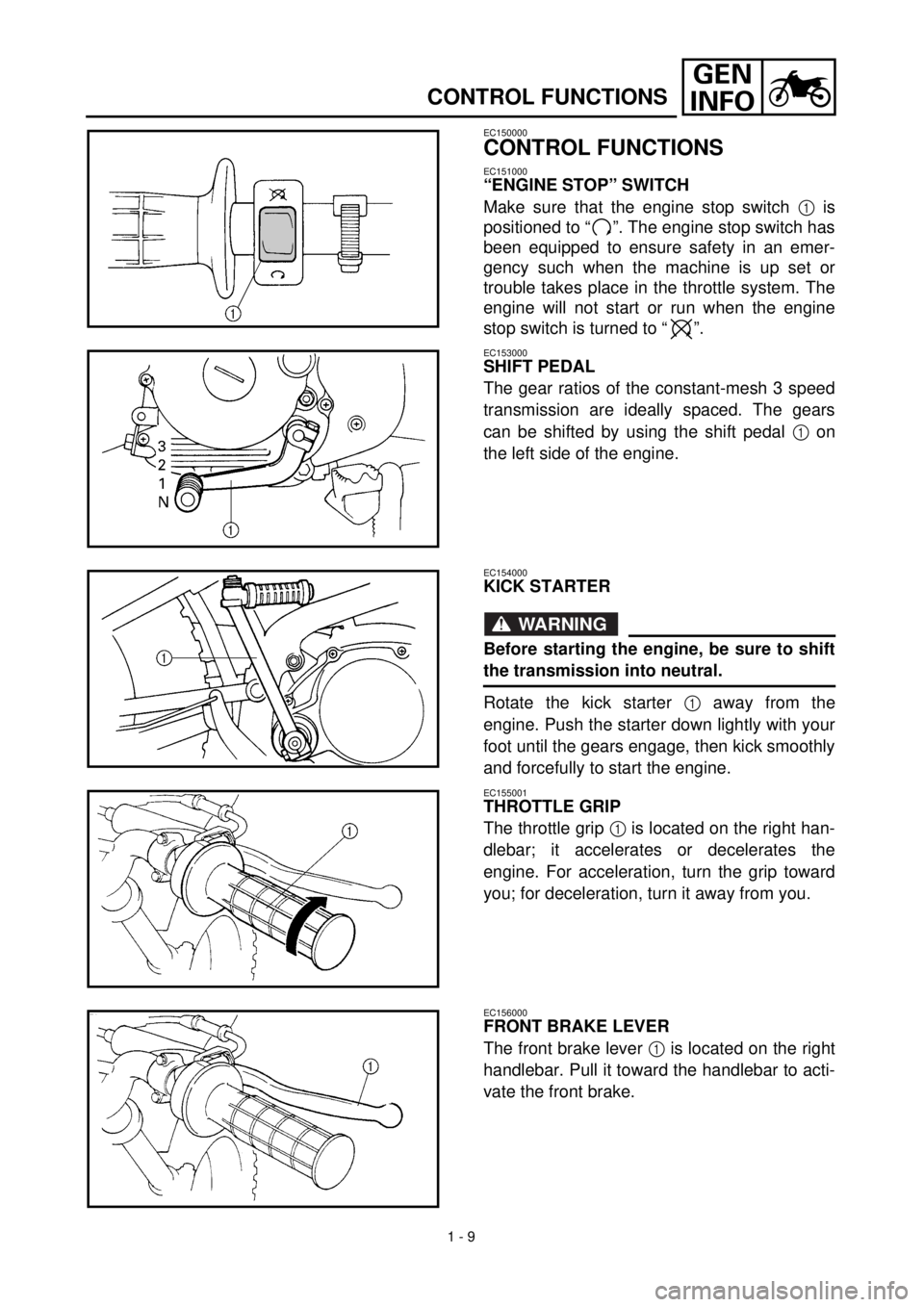

CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
EC151000
“ENGINE STOP” SWITCH
Make sure that the engine stop switch 1 is
positioned to “ ”. The engine stop switch has
been equipped to ensure safety in an emer-
gency such when the machine is up set or
trouble takes place in the throttle system. The
engine will not start or run when the engine
stop switch is turned to “ ”.
EC153000
SHIFT PEDAL
The gear ratios of the constant-mesh 3 speed
transmission are ideally spaced. The gears
can be shifted by using the shift pedal 1 on
the left side of the engine.
EC154000
KICK STARTER
WARNING
Before starting the engine, be sure to shift
the transmission into neutral.
Rotate the kick starter 1 away from the
engine. Push the starter down lightly with your
foot until the gears engage, then kick smoothly
and forcefully to start the engine.
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.
EC156000
FRONT BRAKE LEVER
The front brake lever 1 is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
Page 47 of 287
GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
ARMATUREN UND DEREN FUNK-
TION
MOTORSTOPPSCHALTER
Der Motorstoppschalter 1 muß sich in der Po-
sition “ ” befinden. Der Motorstoppschalter
ist eine Sicherheitseinrichtung, die das Ab-
schalten in Notsituationen erlaubt (z.B. bei
Umfallen des Motorrads oder klemmender
Drosselklappe). Der Motor wird nicht starten
oder laufen, wenn sich der Motorstoppschalter
in der Position “ ” befindet.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nutzung der Mo-
torleistung in verschiedenen Geschwindigkeits-
bereichen, so daß Anfahren, Bergauffahren und
schnelles Beschleunigen möglich sind. Die Gän-
ge dieses 3-Gang-Getriebes werden über den
Fußschalthebel 1 linksseitig des Motors bei
ausgerückter Kupplung geschaltet.
FONCTIONS DES COMMANDES
COUPE-CIRCUIT DU MOTEUR
Bien veiller à ce que le coupe-circuit du moteur 1
soit placé sur “ ”. Ce véhicule est équipé d’un
coupe-circuit du moteur afin de couper le moteur
en cas d’urgence, comme p. ex. lors d’une chute ou
lorsqu’un problème apparaît dans le système
d’accélération. Le moteur ne se met pas en marche
ou cesse de tourner dès que le coupe-circuit du
moteur est placé à la position “ ”.
1 - 9
KICKSTARTER
WARNUNG
Vor dem Anlassen des Motors sicherstel-
len, daß sich das Getriebe in der Leerlauf-
stellung befindet.
Zum Anlassen des Motors den Kickstarter-
hebel 1 ausschwenken und langsam nieder-
treten, bis deutlicher Widerstand spürbar
wird; dann den Kickstarterhebel schwungvoll
durchtreten.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf der rech-
ten Seite des Lenkers. Zum Erhöhen der Mo-
tordrehzahl (Beschleunigung) den Gasdreh-
griff in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den Gasdreh-
griff in Fahrtrichtung drehen.
HANDBREMSHEBEL
Der Handbremshebel 1 zur Betätigung der
Vorderradbremse befindet sich auf der rechten
Seite des Lenkers. PEDALE DE CHANGEMENT DE VITESSE
Les 3 rapports de la boîte de vitesses à prise cons-
tante sont idéalement échelonnés. Le changement
de vitesse est commandé par le sélecteur à pédale
1 situé du côté gauche du moteur.
KICK
AVERTISSEMENT
Avant de mettre le moteur en marche, veiller à
ce que le véhicule soit au point mort.
Déployer la pédale de kick 1. Appuyer légèrement
sur la pédale pour mettre les pignons en prise, puis
l’actionner vigoureusement mais en souplesse pour
mettre le moteur en marche.
POIGNEE DES GAZ
La poignée des gaz 1 est située sur le guidon droit;
elle permet d’accélérer ou de décélérer le moteur.
Pour une accélération, tourner la poignée vers soi;
pour une décélération, la tourner de l’autre côté.
LEVIER DE FREIN AVANT
Le levier de frein avant 1 se trouve sur le guidon
droit. Le tirer vers le guidon pour actionner le frein
avant.
Page 48 of 287
1 - 10
GEN
INFO

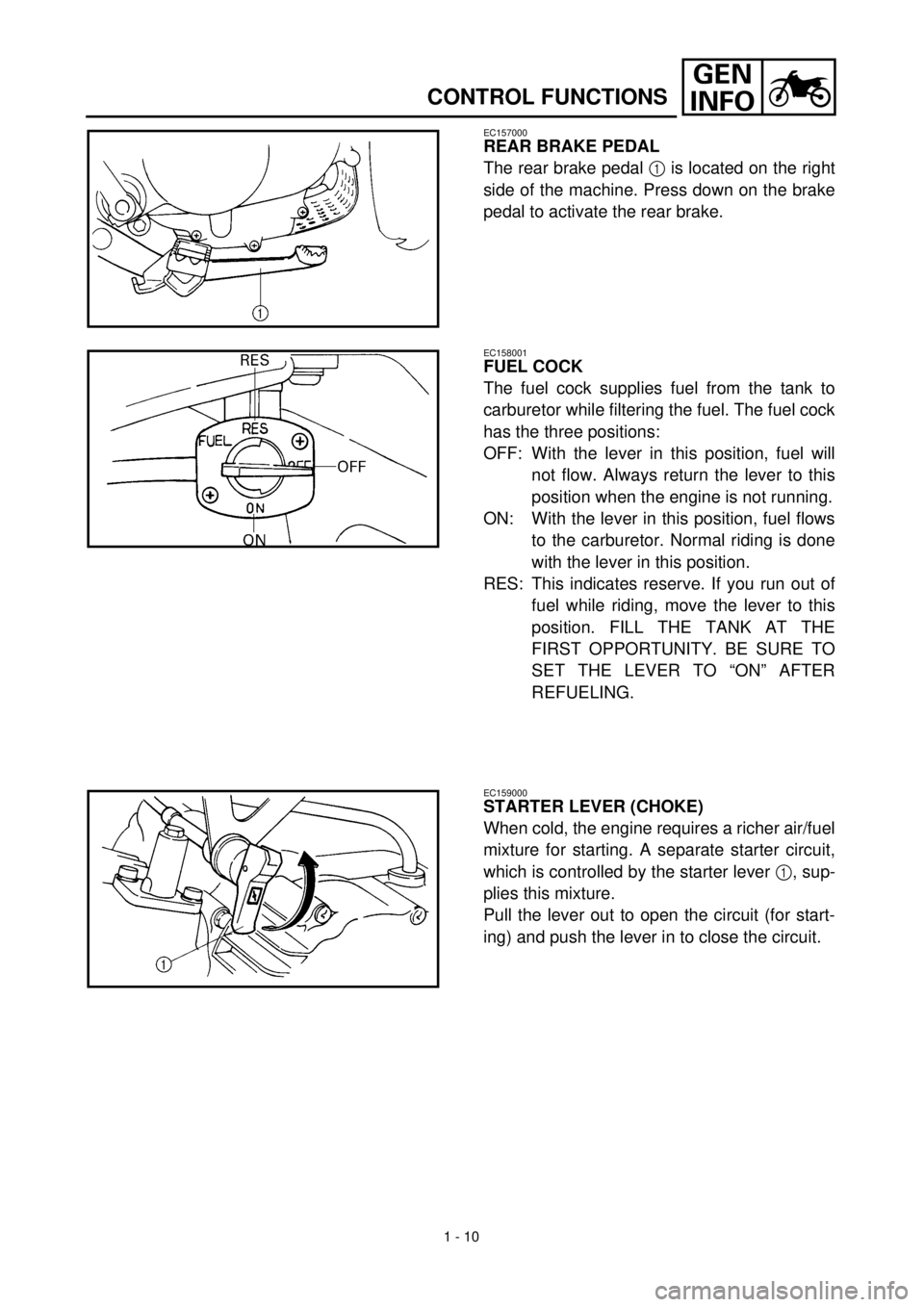

CONTROL FUNCTIONS
EC157000
REAR BRAKE PEDAL
The rear brake pedal 1 is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.
EC158001
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor while filtering the fuel. The fuel cock
has the three positions:
OFF: With the lever in this position, fuel will
not flow. Always return the lever to this
position when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
RES: This indicates reserve. If you run out of
fuel while riding, move the lever to this
position. FILL THE TANK AT THE
FIRST OPPORTUNITY. BE SURE TO
SET THE LEVER TO “ON” AFTER
REFUELING.
EC159000
STARTER LEVER (CHOKE)
When cold, the engine requires a richer air/fuel
mixture for starting. A separate starter circuit,
which is controlled by the starter lever 1, sup-
plies this mixture.
Pull the lever out to open the circuit (for start-
ing) and push the lever in to close the circuit.
Page 49 of 287
GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUSSBREMSHEBEL
Der Fußbremshebel 1 zur Betätigung der Hin-
terradbremse befindet sich auf der rechten
Fahrzeugseite.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
OFF: Der Kraftstoffhahn ist geschlossen und
die Kraftstoffzufuhr unterbrochen. Den
Kraftstoffhahn nach Abstellen des Mo-
tors auf “OFF” stellen.
ON: Diese Stellung ist für den Normalbetrieb:
der laufende Motor wird mit Kraftstoff
versorgt. Den Kraftstoffhahn vor Fahrt-
antritt auf “ON” stellen.
RES: Dies ist die Reservestellung. Falls beim
Fahren der Kraftstoff ausgeht, muß der
Hebel in diese Position gestellt werden.
In diesem Fall so bald wie möglich auf-
tanken. Der Hebel muß nach dem Auf-
tanken wieder in die Position “ON” ge-
stellt werden.
CHOKEHEBEL
Ein kalter Motor benötigt zum Starten ein fette-
res Luft-Kraftstoff-Gemisch, das eine spezielle
Kaltstarteinrichtung, der sog. Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanreiche-
rung des Gemischs) den Chokehebel 1 bis
zum Anschlag herausziehen. Zum Abschalten
des Chokemechanismus (normaler Fahrbe-
trieb mit warmem Motor) den Hebel bis zum
Anschlag zurückschieben. PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 se trouve du côté droit
de la machine. Appuyer sur la pédale pour action-
ner le frein arrière.
ROBINET A ESSENCE
Le robinet de carburant fournit le carburant du
réservoir au carburateur, tout en le filtrant. Le robi-
net de carburant a trois positions:
OFF: Avec le levier à cette position, l’essence ne
coule pas. Toujours remettre le levier à cette
position quand le moteur est arrêté.
ON: Avec le levier à cette position, l’essence
arrive au carburateur. La conduite normale
est faite avec le levier à cette position.
RES: Position réserve. Quand le carburant vient à
manquer au cours d’une randonnée, placer le
levier à cette position. FAIRE LE PLEIN
DES QUE POSSIBLE. REMETTRE LE
LEVIER SUR “ON” APRES AVOIR FAIT
LE PLEIN.
LEVIER DE STARTER
La mise en marche à froid requiert un mélange air –
carburant plus riche. C’est le circuit de starter,
commandé par le levier de starter 1, qui fournit ce
mélange plus riche.
Tirer sur le levier pour ouvrir le circuit (pour la
mise en marche) et enfoncer le levier pour refermer
le circuit.
1 - 10
Page 50 of 287
1 - 11
GEN
INFO

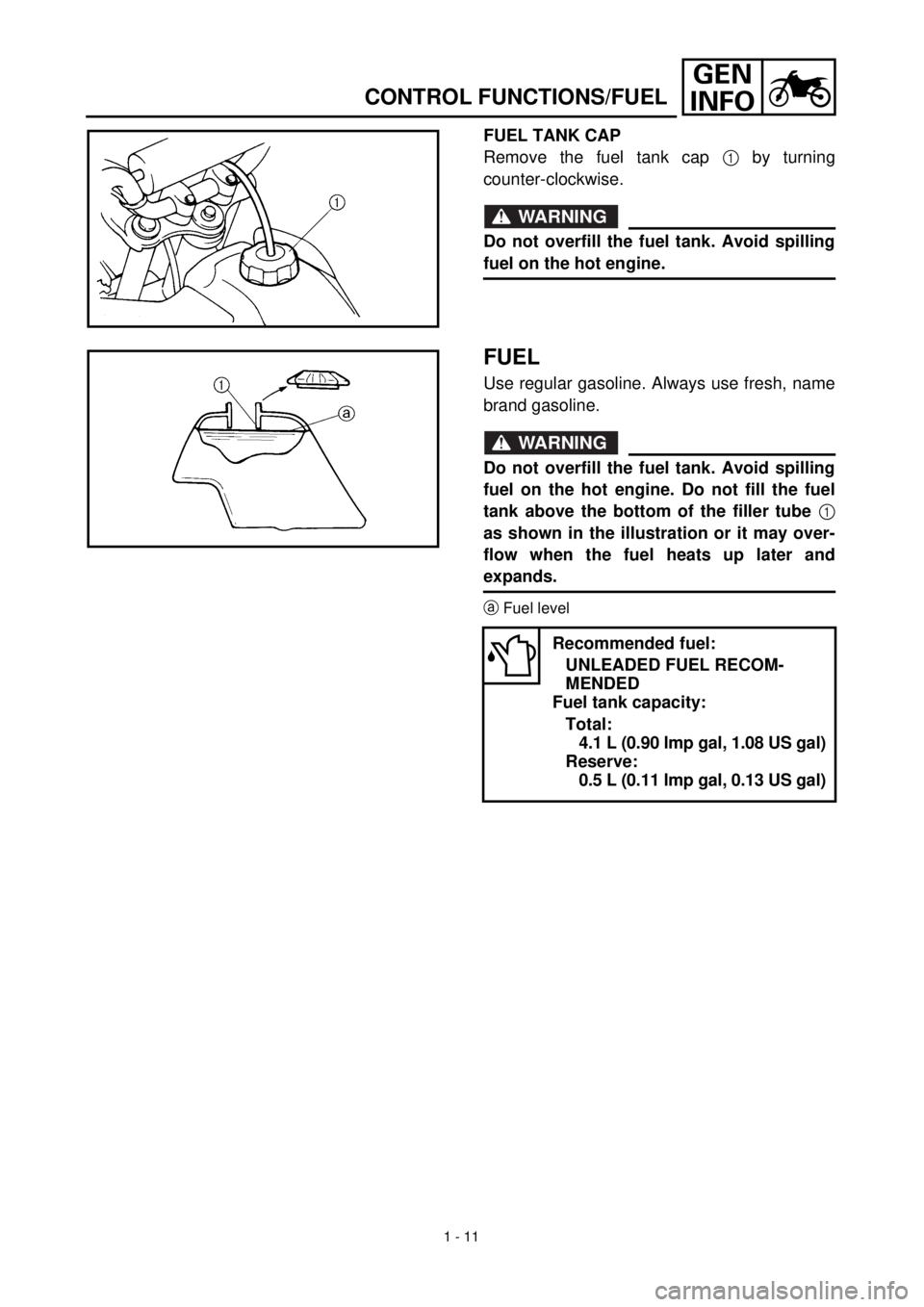

CONTROL FUNCTIONS/FUEL
FUEL TANK CAP
Remove the fuel tank cap 1 by turning
counter-clockwise.
WARNING
Do not overfill the fuel tank. Avoid spilling
fuel on the hot engine.
FUEL
Use regular gasoline. Always use fresh, name
brand gasoline.
WARNING
Do not overfill the fuel tank. Avoid spilling
fuel on the hot engine. Do not fill the fuel
tank above the bottom of the filler tube 1
as shown in the illustration or it may over-
flow when the fuel heats up later and
expands.
aFuel level
Recommended fuel:
UNLEADED FUEL RECOM-
MENDED
Fuel tank capacity:
Total:
4.1 L (0.90 lmp gal, 1.08 US gal)
Reserve:
0.5 L (0.11 lmp gal, 0.13 US gal)
