YAMAHA VIKING 2016 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2016, Model line: VIKING, Model: YAMAHA VIKING 2016Pages: 184, PDF Size: 4.1 MB
Page 51 of 184
4-15
4
N.B.La force de ressort facilite le retour du levier
à sa position relâchée.
Si vous conduisez le véhicule avec le frein
de stationnement serré, une alarme retentit.

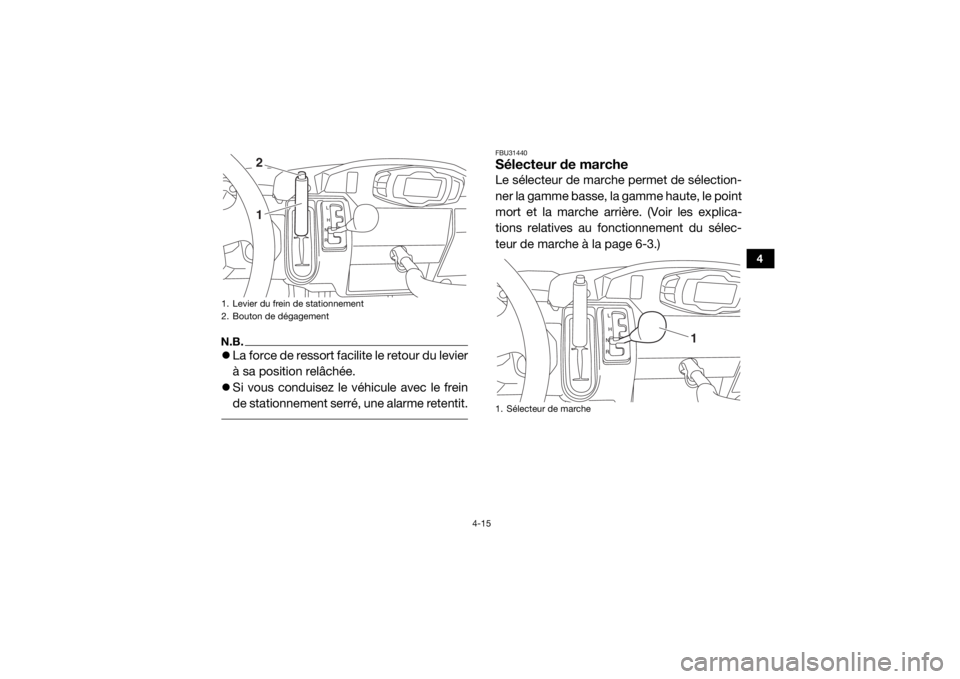

FBU31440Sélecteur de marcheLe sélecteur de marche permet de sélection-
ner la gamme basse, la gamme haute, le point
mort et la marche arrière. (Voir les explica-
tions relatives au fonctionnement du sélec-
teur de marche à la page 6-3.)
1. Levier du frein de stationnement
2. Bouton de dégagement
12
1. Sélecteur de marche
1
UB427AF0.book Page 15 Monday, May 18, 2015 9:12 AM
Page 52 of 184
4-16
4

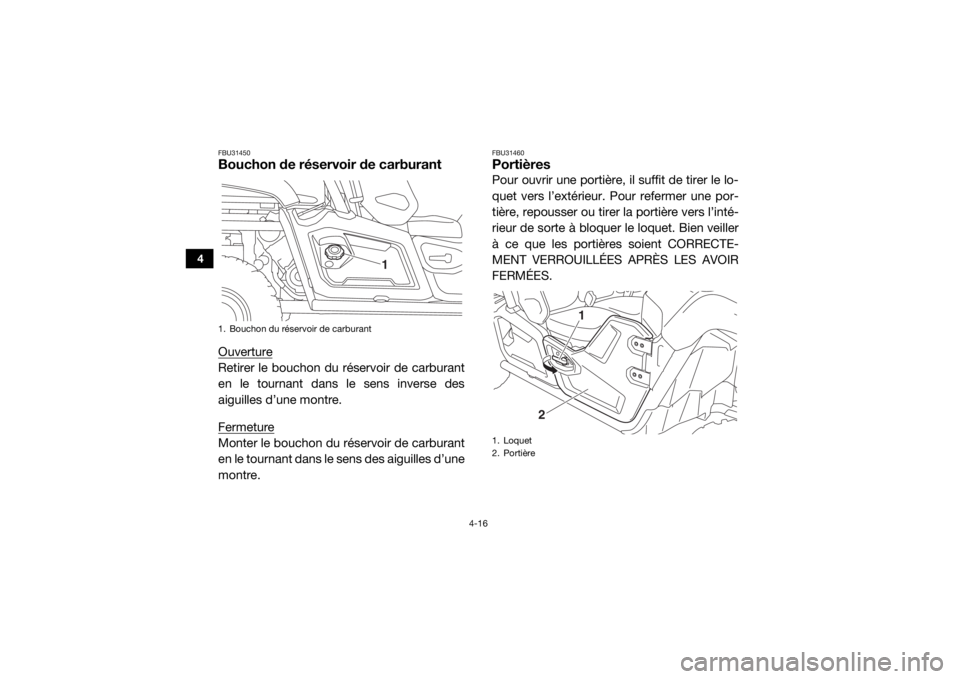

FBU31450Bouchon de réservoir de carburantOuvertureRetirer le bouchon du réservoir de carburant
en le tournant dans le sens inverse des
aiguilles d’une montre.
FermetureMonter le bouchon du réservoir de carburant
en le tournant dans le sens des aiguilles d’une
montre.
FBU31460PortièresPour ouvrir une portière, il suffit de tirer le lo-
quet vers l’extérieur. Pour refermer une por-
tière, repousser ou tirer la portière vers l’inté-
rieur de sorte à bloquer le loquet. Bien veiller
à ce que les portières soient CORRECTE-
MENT VERROUILLÉES APRÈS LES AVOIR
FERMÉES.
1. Bouchon du réservoir de carburant
1
1. Loquet
2. Portière
1
2
UB427AF0.book Page 16 Monday, May 18, 2015 9:12 AM
Page 53 of 184
4-17
4
FBU31470SiègesPour retirer un coussin de siège, soulever
l’avant du coussin, puis tirer dessus.
Pour installer un coussin de siège, insérer les
pattes de fixation situées à l’arrière du cous-
sin sous l’armature du siège, puis insérer la
patte de fixation située à l’avant du coussin
dans le passe-fil en poussant le coussin vers
le bas. S’assurer que les sièges sont fixés
correctement avant de prendre la route.
AVERTISSEMENT ! Un siège mal monté risque de provoquer une perte de contrôle
du véhicule ou la chute de ses occupants.
[FWB03220]
FBU31480Réglage de la position du siège du
conducteurSelon la préférence du conducteur, il est pos-
sible de régler le siège sur trois positions dif-
férentes.

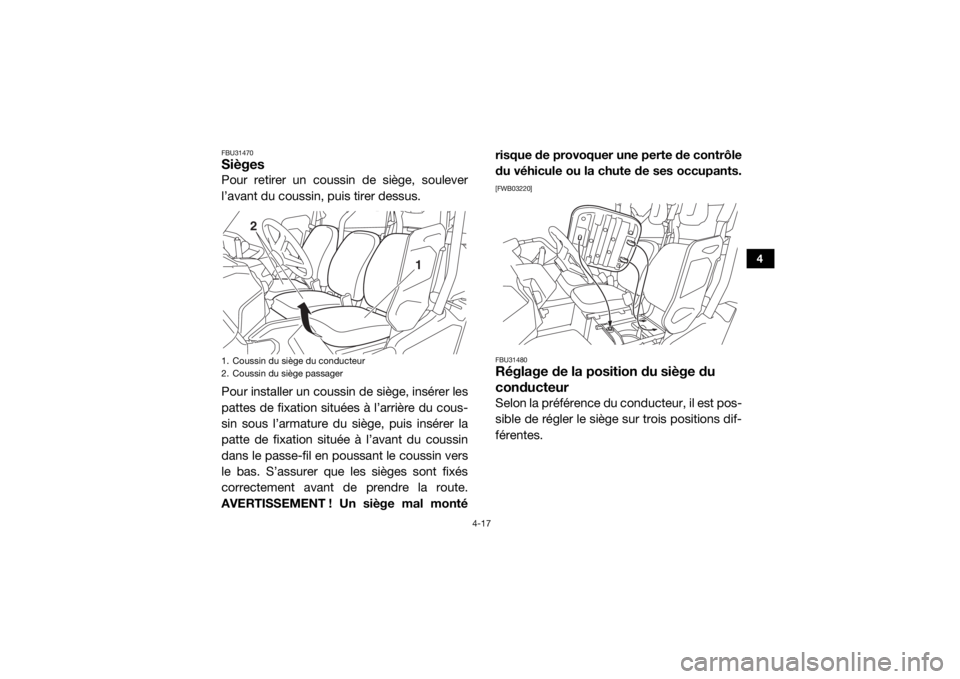

1. Coussin du siège du conducteur
2. Coussin du siège passager
1
2
UB427AF0.book Page 17 Monday, May 18, 2015 9:12 AM
Page 54 of 184
4-18
4

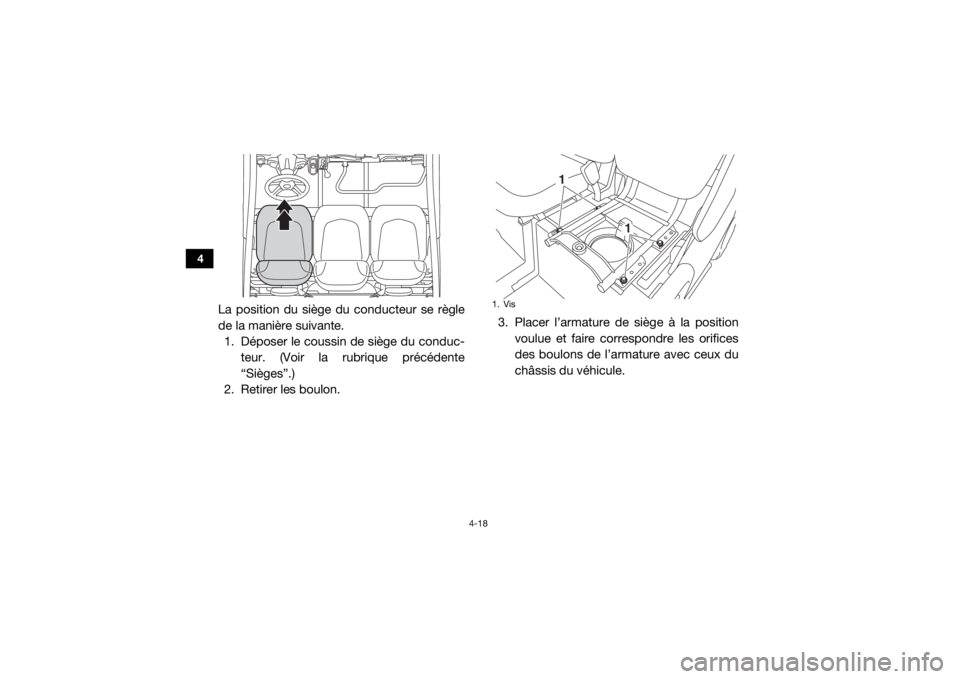

La position du siège du conducteur se règle
de la manière suivante.1. Déposer le coussin de siège du conduc- teur. (Voir la rubrique précédente
“Sièges”.)
2. Retirer les boulon. 3. Placer l’armature de siège à la position
voulue et faire correspondre les orifices
des boulons de l’armature avec ceux du
châssis du véhicule.
1. Vis
1
1
UB427AF0.book Page 18 Monday, May 18, 2015 9:12 AM
Page 55 of 184
4-19
4

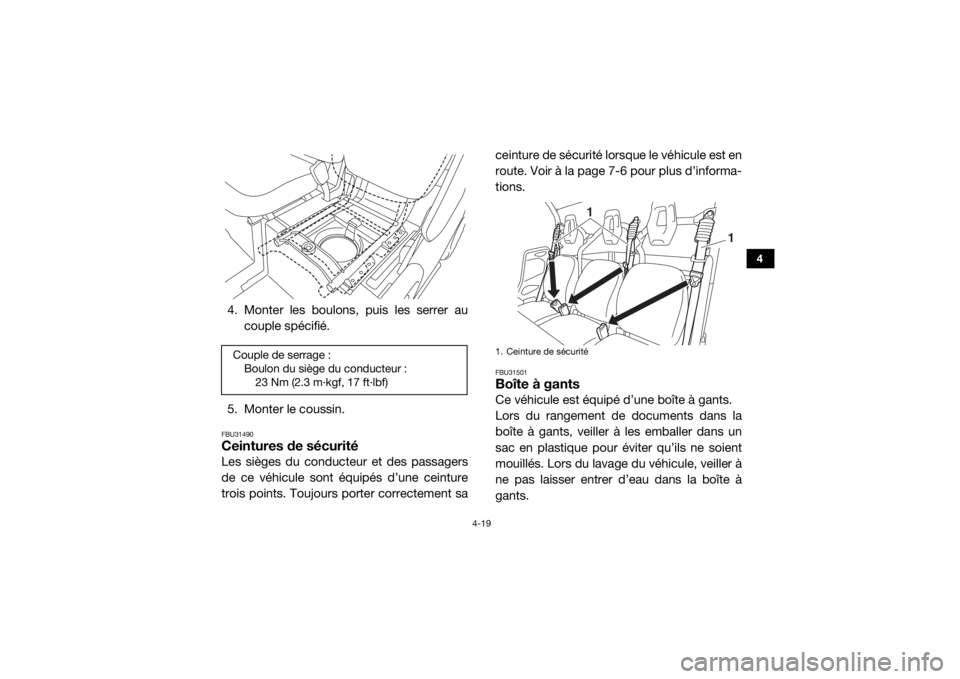

4. Monter les boulons, puis les serrer aucouple spécifié.
5. Monter le coussin.FBU31490Ceintures de sécuritéLes sièges du conducteur et des passagers
de ce véhicule sont équipés d’une ceinture
trois points. Toujours porter correctement sa ceinture de sécurité lorsque le véhicule est en
route. Voir à la page
7-6 pour plus d’informa-
tions.
FBU31501Boîte à gantsCe véhicule est équipé d’une boîte à gants.
Lors du rangement de documents dans la
boîte à gants, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans la boîte à
gants.
Couple de serrage : Boulon du siège du conducteur :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Ceinture de sécurité
1
1
UB427AF0.book Page 19 Monday, May 18, 2015 9:12 AM
Page 56 of 184
4-20
4

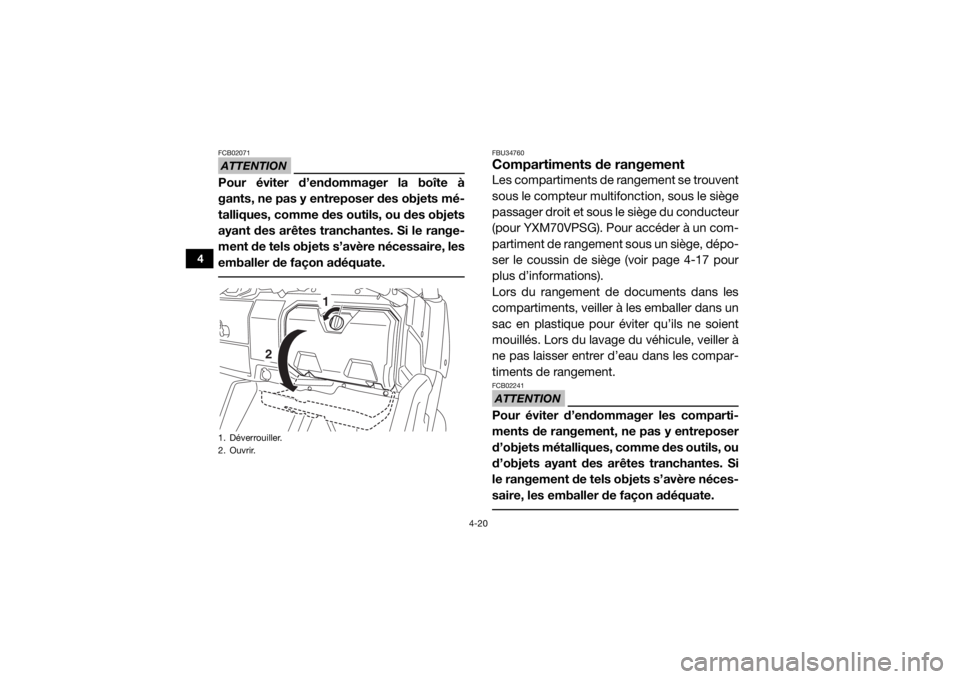

ATTENTIONFCB02071Pour éviter d’endommager la boîte à
gants, ne pas y entreposer des objets mé-
talliques, comme des outils, ou des objets
ayant des arêtes tranchantes. Si le range-
ment de tels objets s’avère nécessaire, les
emballer de façon adéquate.
FBU34760Compartiments de rangementLes compartiments de rangement se trouvent
sous le compteur multifonction, sous le siège
passager droit et sous le siège du conducteur
(pour YXM70VPSG). Pour accéder à un com-
partiment de rangement sous un siège, dépo-
ser le coussin de siège (voir page 4-17 pour
plus d’informations).
Lors du rangement de documents dans les
compartiments, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans les compar-
timents de rangement.ATTENTIONFCB02241Pour éviter d’endommager les comparti-
ments de rangement, ne pas y entreposer
d’objets métalliques, comme des outils, ou
d’objets ayant des arêtes tranchantes. Si
le rangement de tels objets s’avère néces-
saire, les emballer de façon adéquate.
1. Déverrouiller.
2. Ouvrir.
1
2
UB427AF0.book Page 20 Monday, May 18, 2015 9:12 AM
Page 57 of 184
4-21
4

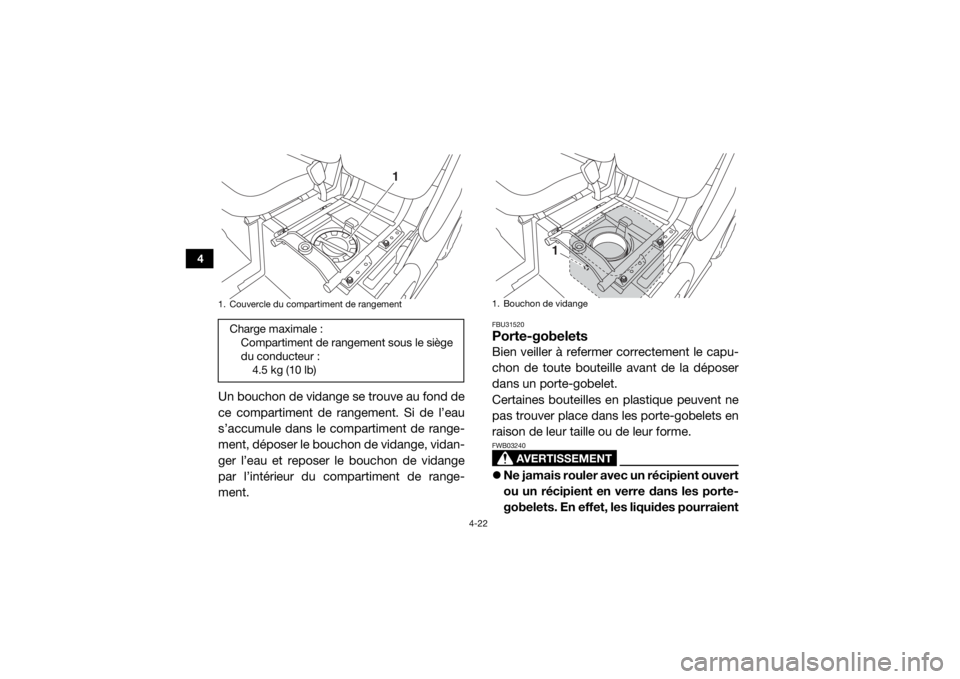

Pour YXM70VPSG
Pour accéder au compartiment de rangement
sous le siège du conducteur, déposer le cou-
vercle du compartiment de rangement en le
tournant dans le sens inverse des aiguilles
d’une montre. AVERTISSEMENT ! Les va-
peurs d’essence peuven t provoquer un in-
cendie ou une explosion. Pour éviter tout
risque de blessure corporelle ou mortelle,
ne jamais stocker de carburant ni de li-
quide inflammable dans ce compartiment
de rangement.
[FWB03230]
ATTENTION : Ne pas
dépasser la charge maximale de ce com-
partiment de rangement.
[FCB02090]

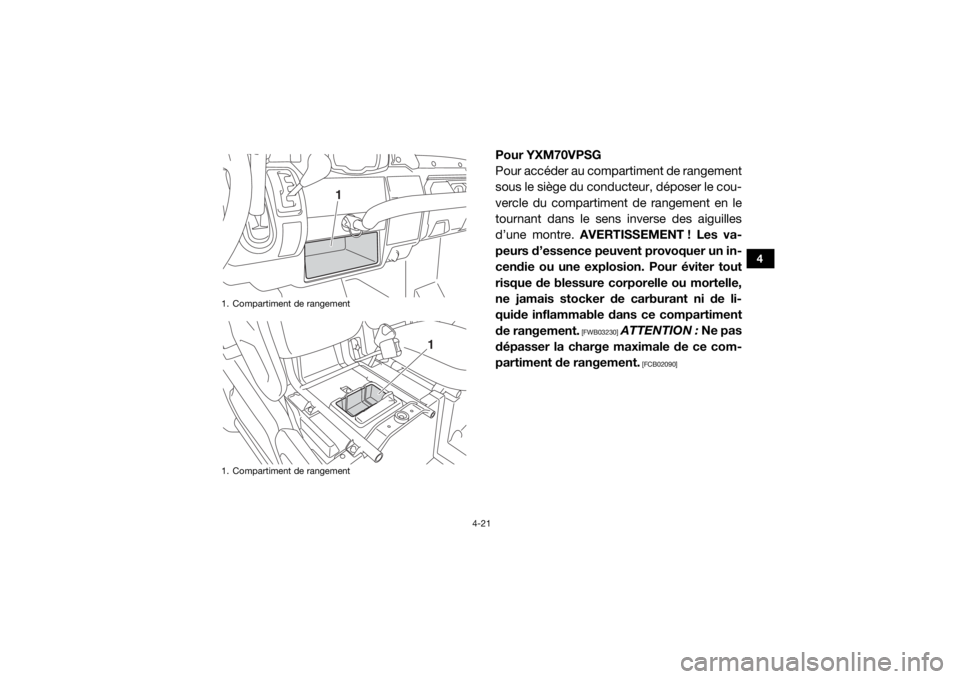

1. Compartiment de rangement
1. Compartiment de rangement
1
1
UB427AF0.book Page 21 Monday, May 18, 2015 9:12 AM
Page 58 of 184
4-22
4
Un bouchon de vidange se trouve au fond de
ce compartiment de rangement. Si de l’eau
s’accumule dans le compartiment de range-
ment, déposer le bouchon de vidange, vidan-
ger l’eau et reposer le bouchon de vidange
par l’intérieur du compartiment de range-
ment.

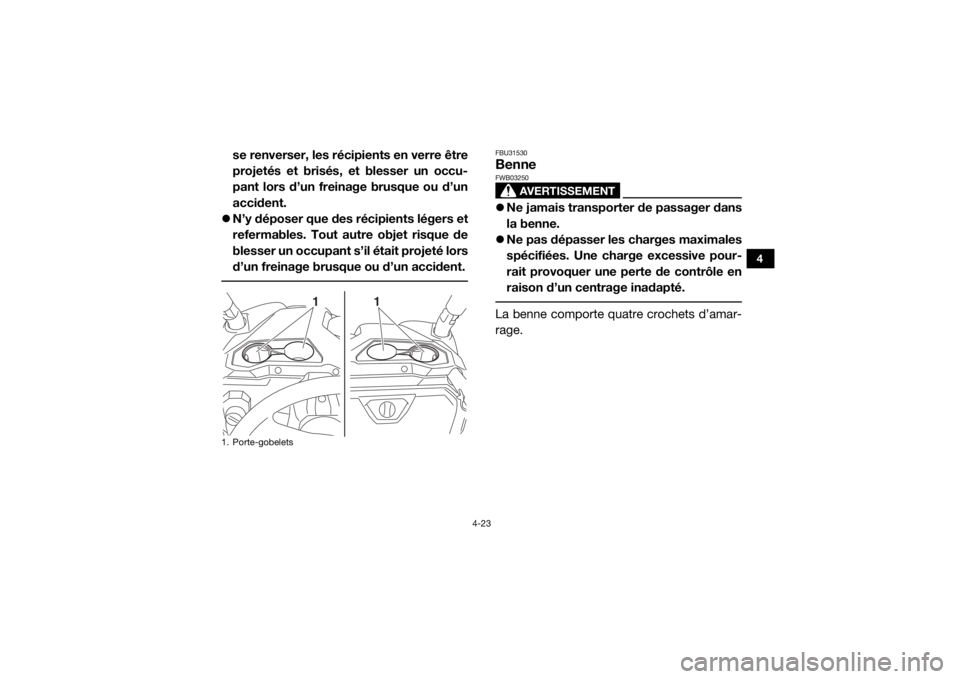

FBU31520Porte-gobeletsBien veiller à refermer correctement le capu-
chon de toute bouteille avant de la déposer
dans un porte-gobelet.
Certaines bouteilles en plastique peuvent ne
pas trouver place dans les porte-gobelets en
raison de leur taille ou de leur forme.
AVERTISSEMENT
FWB03240Ne jamais rouler avec un récipient ouvert
ou un récipient en verre dans les porte-
gobelets. En effet, les liquides pourraient
1. Couvercle du compartiment de rangementCharge maximale :
Compartiment de rangement sous le siège
du conducteur :4.5 kg (10 lb)
1
1. Bouchon de vidange
1
UB427AF0.book Page 22 Monday, May 18, 2015 9:12 AM
Page 59 of 184
4-23
4
se renverser, les récipients en verre être
projetés et brisés, et blesser un occu-
pant lors d’un freinage brusque ou d’un
accident.
N’y déposer que des récipients légers et
refermables. Tout autre objet risque de
blesser un occupant s’il était projeté lors
d’un freinage brusque ou d’un accident.

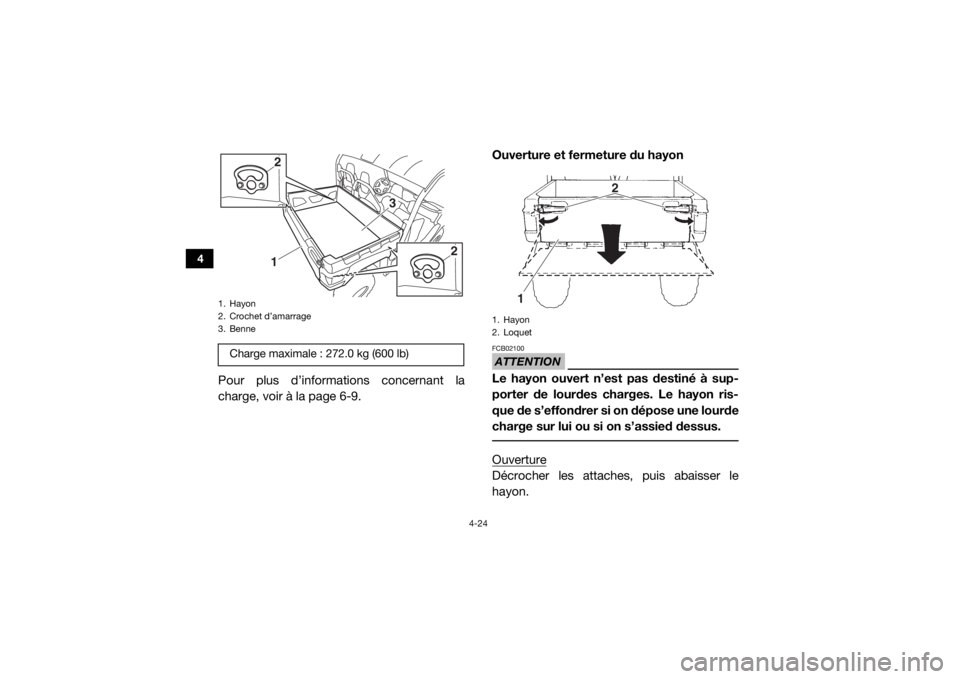

FBU31530Benne
AVERTISSEMENT
FWB03250Ne jamais transporter de passager dans
la benne.
Ne pas dépasser les charges maximales
spécifiées. Une charge excessive pour-
rait provoquer une perte de contrôle en
raison d’un centrage inadapté. La benne comporte quatre crochets d’amar-
rage.
1. Porte-gobelets
11
UB427AF0.book Page 23 Monday, May 18, 2015 9:12 AM
Page 60 of 184
4-24
4
Pour plus d’informations concernant la
charge, voir à la page 6-9.Ouverture et fermeture du hayon
ATTENTIONFCB02100Le hayon ouvert n’est pas destiné à sup-
porter de lourdes charges. Le hayon ris-
que de s’effondrer si on dépose une lourde
charge sur lui ou si on s’assied dessus. OuvertureDécrocher les attaches, puis abaisser le
hayon.
1. Hayon
2. Crochet d’amarrage
3. BenneCharge maximale : 272.0 kg (600 lb)
1
3
2
2
1. Hayon
2. Loquet
2
1
UB427AF0.book Page 24 Monday, May 18, 2015 9:12 AM
