YAMAHA VX 2009 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2009, Model line: VX, Model: YAMAHA VX 2009Pages: 96, PDF Dimensioni: 6.8 MB

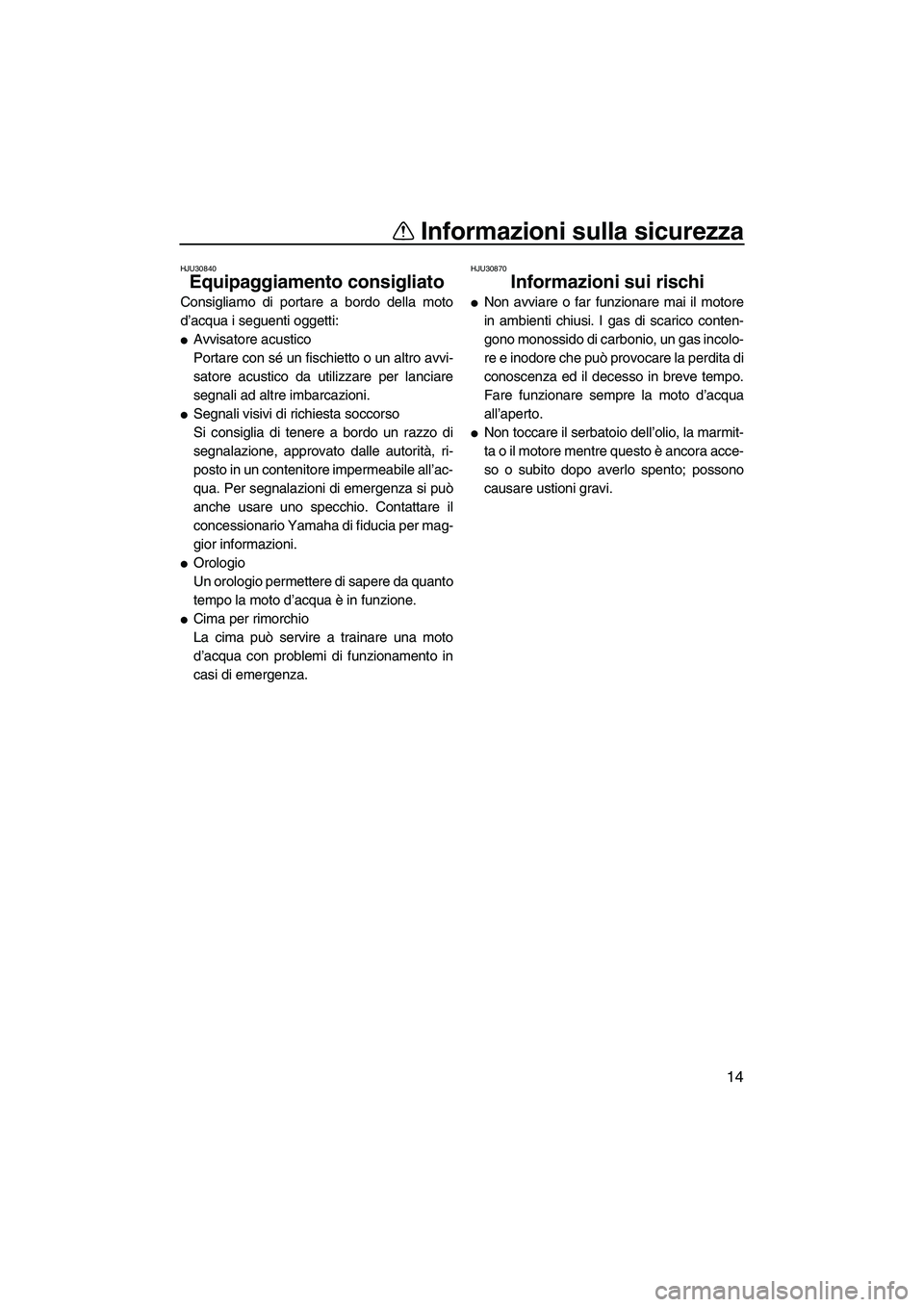

Page 21 of 96
Informazioni sulla sicurezza
14
HJU30840
Equipaggiamento consigliato
Consigliamo di portare a bordo della moto
d’acqua i seguenti oggetti:
Avvisatore acustico
Portare con sé un fischietto o un altro avvi-
satore acustico da utilizzare per lanciare
segnali ad altre imbarcazioni.
Segnali visivi di richiesta soccorso
Si consiglia di tenere a bordo un razzo di
segnalazione, approvato dalle autorità, ri-
posto in un contenitore impermeabile all’ac-
qua. Per segnalazioni di emergenza si può
anche usare uno specchio. Contattare il
concessionario Yamaha di fiducia per mag-
gior informazioni.
Orologio
Un orologio permettere di sapere da quanto
tempo la moto d’acqua è in funzione.
Cima per rimorchio
La cima può servire a trainare una moto
d’acqua con problemi di funzionamento in
casi di emergenza.
HJU30870
Informazioni sui rischi
Non avviare o far funzionare mai il motore
in ambienti chiusi. I gas di scarico conten-
gono monossido di carbonio, un gas incolo-
re e inodore che può provocare la perdita di
conoscenza ed il decesso in breve tempo.
Fare funzionare sempre la moto d’acqua
all’aperto.
Non toccare il serbatoio dell’olio, la marmit-
ta o il motore mentre questo è ancora acce-
so o subito dopo averlo spento; possono
causare ustioni gravi.
UF2L70H0.book Page 14 Tuesday, June 24, 2008 9:12 AM

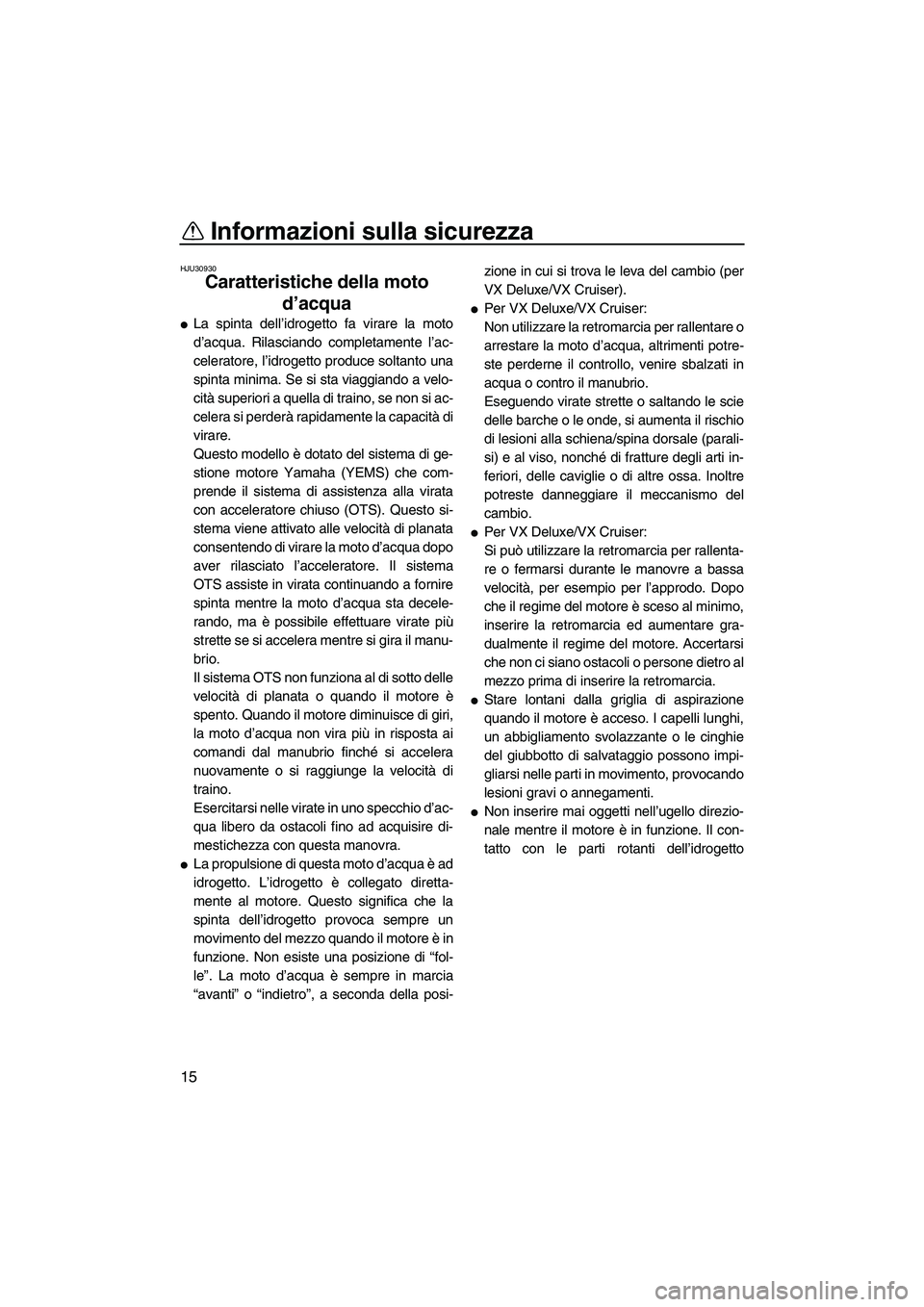

Page 22 of 96
Informazioni sulla sicurezza
15
HJU30930
Caratteristiche della moto
d’acqua
La spinta dell’idrogetto fa virare la moto
d’acqua. Rilasciando completamente l’ac-
celeratore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a velo-
cità superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità di
virare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che com-
prende il sistema di assistenza alla virata
con acceleratore chiuso (OTS). Questo si-
stema viene attivato alle velocità di planata
consentendo di virare la moto d’acqua dopo
aver rilasciato l’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta decele-
rando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio.
Il sistema OTS non funziona al di sotto delle
velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai
comandi dal manubrio finché si accelera
nuovamente o si raggiunge la velocità di
traino.
Esercitarsi nelle virate in uno specchio d’ac-
qua libero da ostacoli fino ad acquisire di-
mestichezza con questa manovra.
La propulsione di questa moto d’acqua è ad
idrogetto. L’idrogetto è collegato diretta-
mente al motore. Questo significa che la
spinta dell’idrogetto provoca sempre un
movimento del mezzo quando il motore è in
funzione. Non esiste una posizione di “fol-
le”. La moto d’acqua è sempre in marcia
“avanti” o “indietro”, a seconda della posi-zione in cui si trova le leva del cambio (per
VX Deluxe/VX Cruiser).
Per VX Deluxe/VX Cruiser:
Non utilizzare la retromarcia per rallentare o
arrestare la moto d’acqua, altrimenti potre-
ste perderne il controllo, venire sbalzati in
acqua o contro il manubrio.
Eseguendo virate strette o saltando le scie
delle barche o le onde, si aumenta il rischio
di lesioni alla schiena/spina dorsale (parali-
si) e al viso, nonché di fratture degli arti in-
feriori, delle caviglie o di altre ossa. Inoltre
potreste danneggiare il meccanismo del
cambio.
Per VX Deluxe/VX Cruiser:
Si può utilizzare la retromarcia per rallenta-
re o fermarsi durante le manovre a bassa
velocità, per esempio per l’approdo. Dopo
che il regime del motore è sceso al minimo,
inserire la retromarcia ed aumentare gra-
dualmente il regime del motore. Accertarsi
che non ci siano ostacoli o persone dietro al
mezzo prima di inserire la retromarcia.
Stare lontani dalla griglia di aspirazione
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio possono impi-
gliarsi nelle parti in movimento, provocando
lesioni gravi o annegamenti.
Non inserire mai oggetti nell’ugello direzio-
nale mentre il motore è in funzione. Il con-
tatto con le parti rotanti dell’idrogetto
UF2L70H0.book Page 15 Tuesday, June 24, 2008 9:12 AM

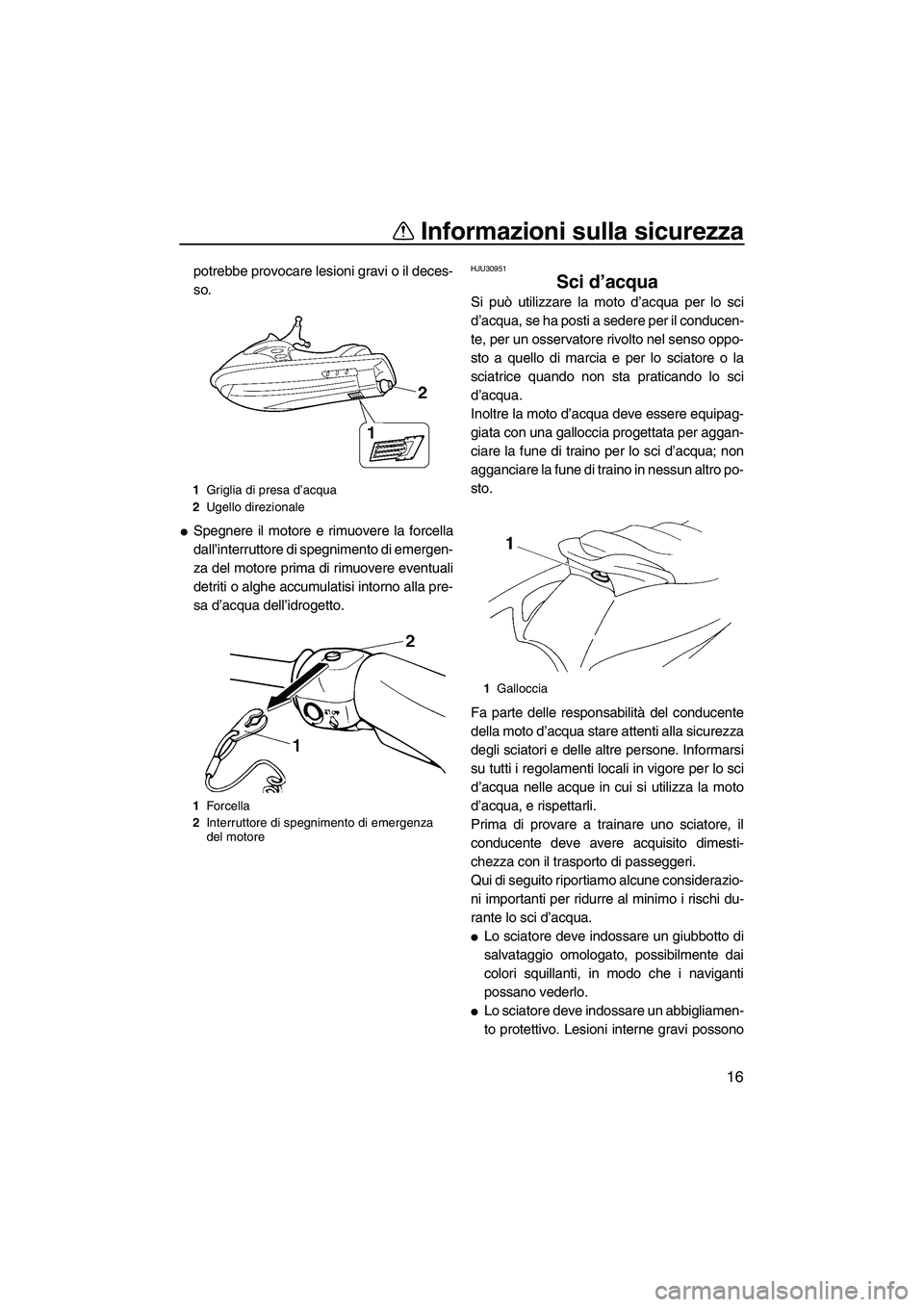

Page 23 of 96
Informazioni sulla sicurezza
16
potrebbe provocare lesioni gravi o il deces-
so.
Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergen-
za del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla pre-
sa d’acqua dell’idrogetto.
HJU30951
Sci d’acqua
Si può utilizzare la moto d’acqua per lo sci
d’acqua, se ha posti a sedere per il conducen-
te, per un osservatore rivolto nel senso oppo-
sto a quello di marcia e per lo sciatore o la
sciatrice quando non sta praticando lo sci
d’acqua.
Inoltre la moto d’acqua deve essere equipag-
giata con una galloccia progettata per aggan-
ciare la fune di traino per lo sci d’acqua; non
agganciare la fune di traino in nessun altro po-
sto.
Fa parte delle responsabilità del conducente
della moto d’acqua stare attenti alla sicurezza
degli sciatori e delle altre persone. Informarsi
su tutti i regolamenti locali in vigore per lo sci
d’acqua nelle acque in cui si utilizza la moto
d’acqua, e rispettarli.
Prima di provare a trainare uno sciatore, il
conducente deve avere acquisito dimesti-
chezza con il trasporto di passeggeri.
Qui di seguito riportiamo alcune considerazio-
ni importanti per ridurre al minimo i rischi du-
rante lo sci d’acqua.
Lo sciatore deve indossare un giubbotto di
salvataggio omologato, possibilmente dai
colori squillanti, in modo che i naviganti
possano vederlo.
Lo sciatore deve indossare un abbigliamen-
to protettivo. Lesioni interne gravi possono
1Griglia di presa d’acqua
2Ugello direzionale
1Forcella
2Interruttore di spegnimento di emergenza
del motore
1Galloccia
UF2L70H0.book Page 16 Tuesday, June 24, 2008 9:12 AM

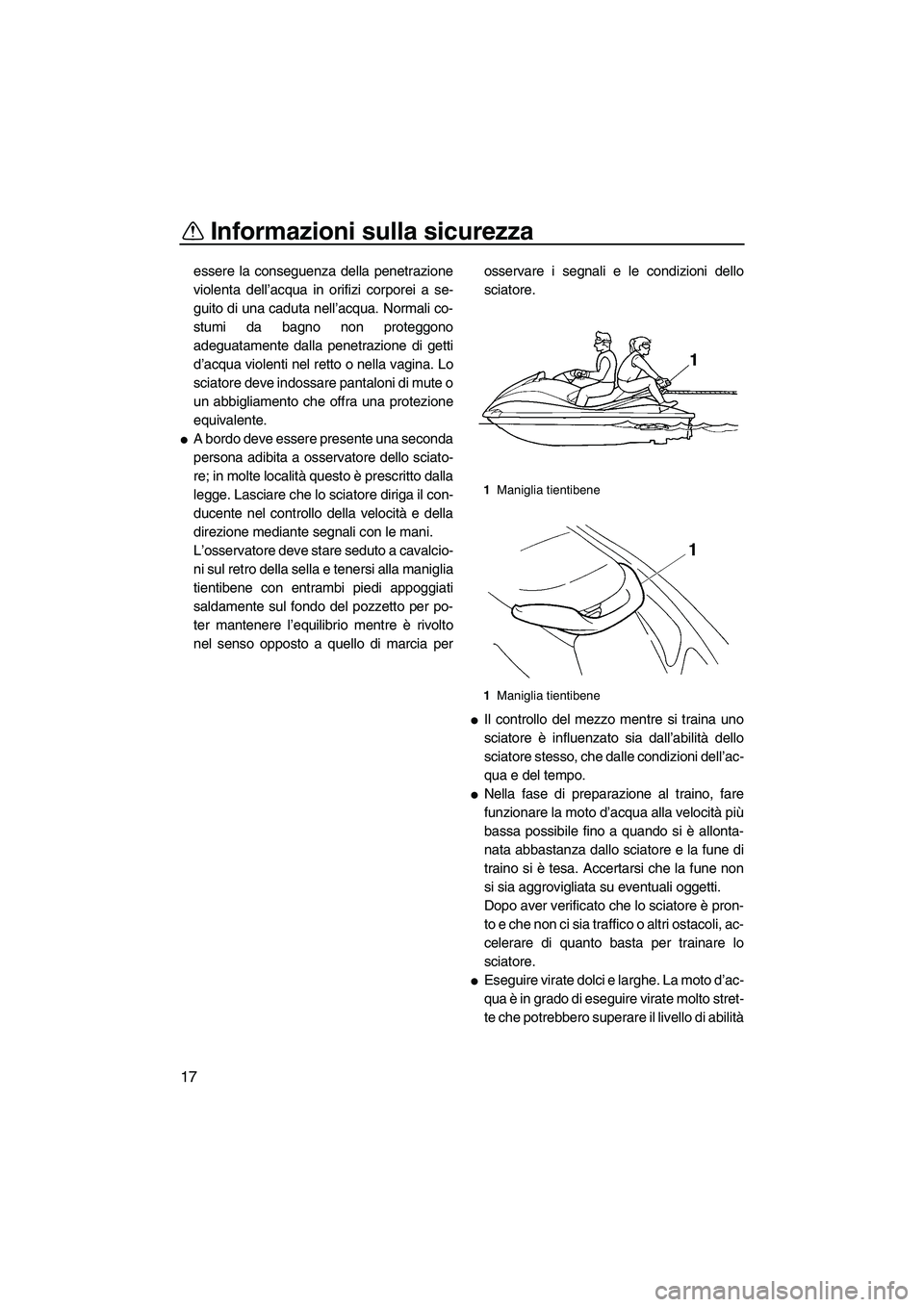

Page 24 of 96
Informazioni sulla sicurezza
17
essere la conseguenza della penetrazione
violenta dell’acqua in orifizi corporei a se-
guito di una caduta nell’acqua. Normali co-
stumi da bagno non proteggono
adeguatamente dalla penetrazione di getti
d’acqua violenti nel retto o nella vagina. Lo
sciatore deve indossare pantaloni di mute o
un abbigliamento che offra una protezione
equivalente.
A bordo deve essere presente una seconda
persona adibita a osservatore dello sciato-
re; in molte località questo è prescritto dalla
legge. Lasciare che lo sciatore diriga il con-
ducente nel controllo della velocità e della
direzione mediante segnali con le mani.
L’osservatore deve stare seduto a cavalcio-
ni sul retro della sella e tenersi alla maniglia
tientibene con entrambi piedi appoggiati
saldamente sul fondo del pozzetto per po-
ter mantenere l’equilibrio mentre è rivolto
nel senso opposto a quello di marcia perosservare i segnali e le condizioni dello
sciatore.
Il controllo del mezzo mentre si traina uno
sciatore è influenzato sia dall’abilità dello
sciatore stesso, che dalle condizioni dell’ac-
qua e del tempo.
Nella fase di preparazione al traino, fare
funzionare la moto d’acqua alla velocità più
bassa possibile fino a quando si è allonta-
nata abbastanza dallo sciatore e la fune di
traino si è tesa. Accertarsi che la fune non
si sia aggrovigliata su eventuali oggetti.
Dopo aver verificato che lo sciatore è pron-
to e che non ci sia traffico o altri ostacoli, ac-
celerare di quanto basta per trainare lo
sciatore.
Eseguire virate dolci e larghe. La moto d’ac-
qua è in grado di eseguire virate molto stret-
te che potrebbero superare il livello di abilità
1Maniglia tientibene
1Maniglia tientibene
UF2L70H0.book Page 17 Tuesday, June 24, 2008 9:12 AM

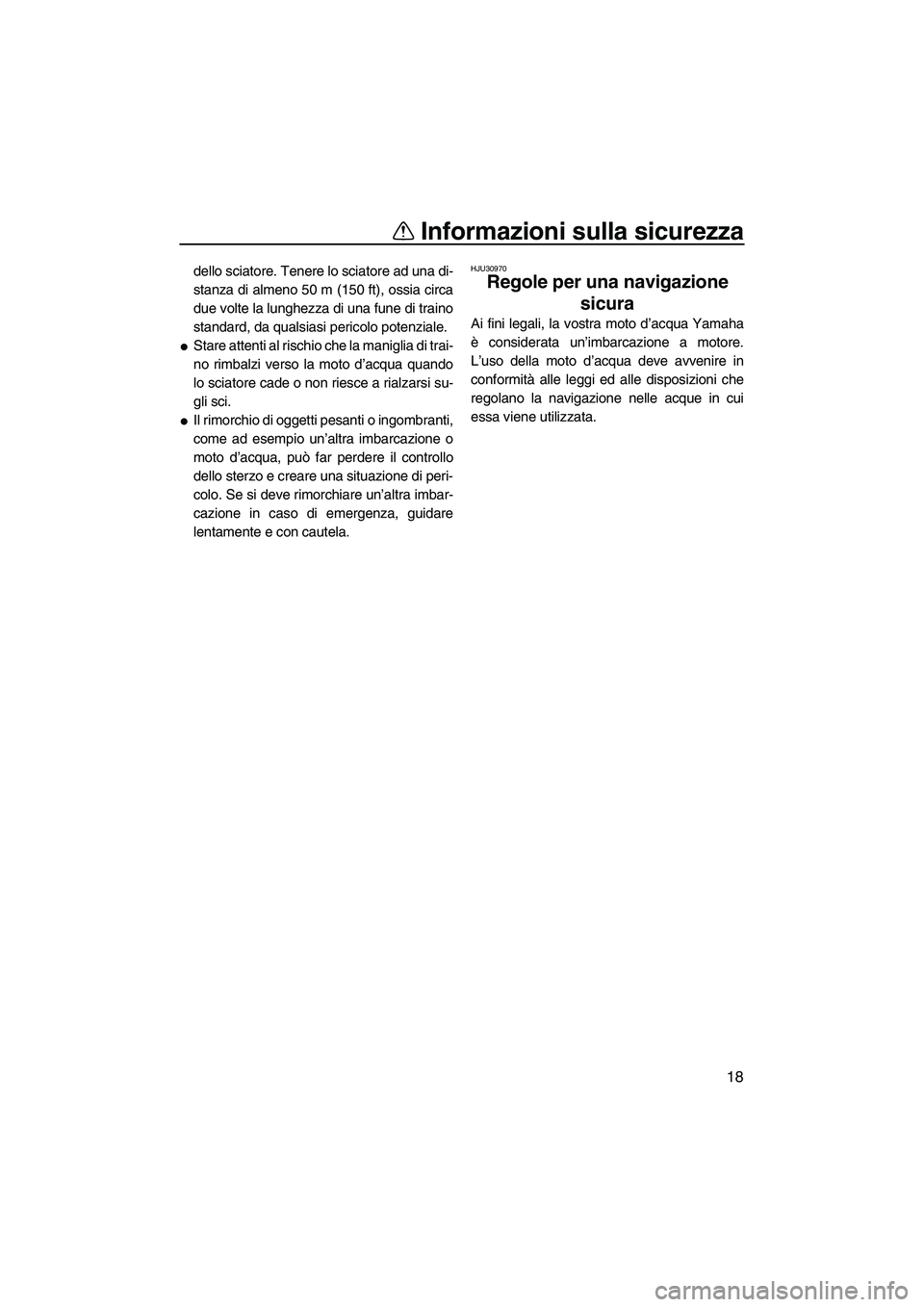

Page 25 of 96
Informazioni sulla sicurezza
18
dello sciatore. Tenere lo sciatore ad una di-
stanza di almeno 50 m (150 ft), ossia circa
due volte la lunghezza di una fune di traino
standard, da qualsiasi pericolo potenziale.
Stare attenti al rischio che la maniglia di trai-
no rimbalzi verso la moto d’acqua quando
lo sciatore cade o non riesce a rialzarsi su-
gli sci.
Il rimorchio di oggetti pesanti o ingombranti,
come ad esempio un’altra imbarcazione o
moto d’acqua, può far perdere il controllo
dello sterzo e creare una situazione di peri-
colo. Se si deve rimorchiare un’altra imbar-
cazione in caso di emergenza, guidare
lentamente e con cautela.
HJU30970
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
UF2L70H0.book Page 18 Tuesday, June 24, 2008 9:12 AM

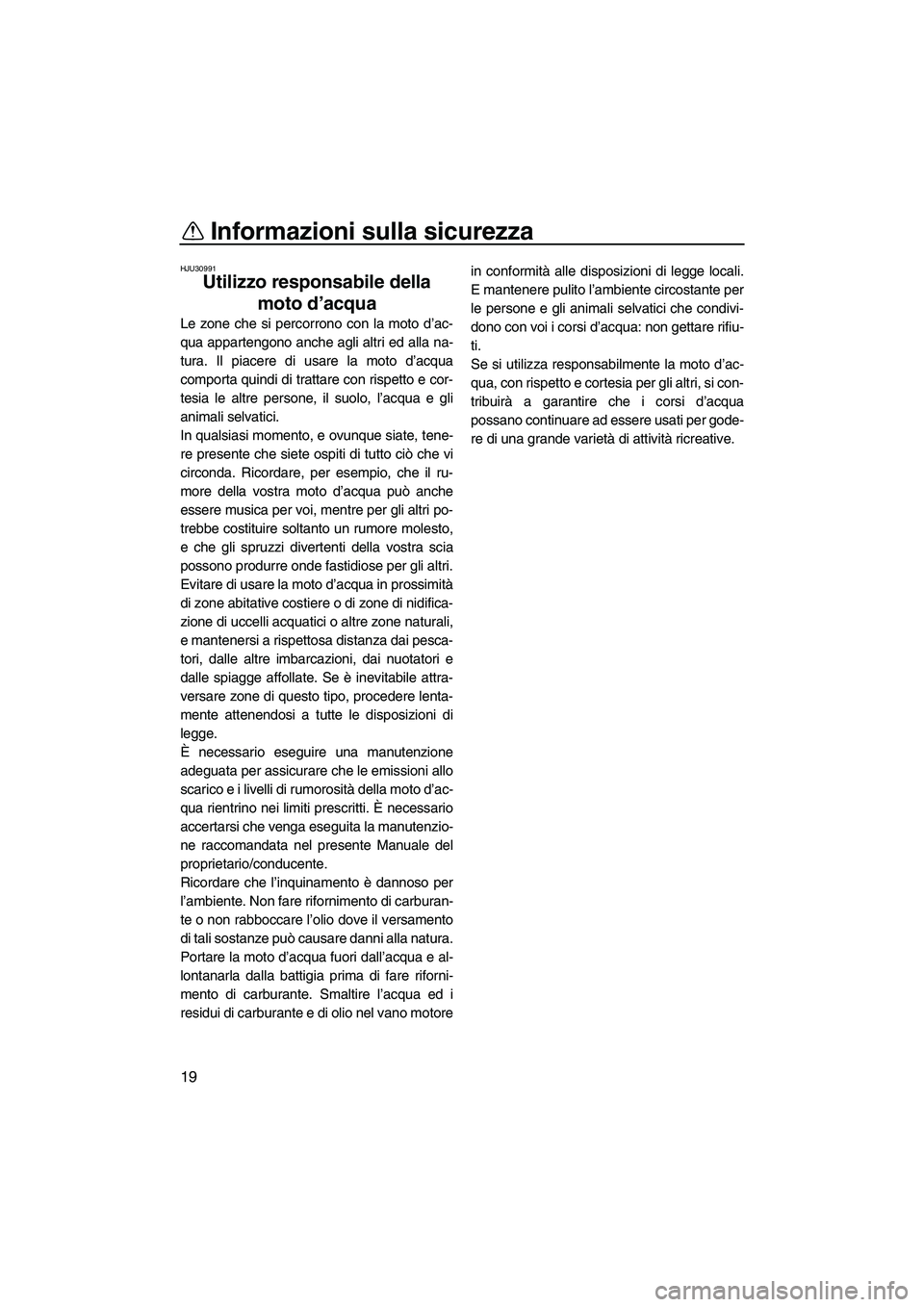

Page 26 of 96
Informazioni sulla sicurezza
19
HJU30991
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’ac-
qua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzio-
ne raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburan-
te o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e al-
lontanarla dalla battigia prima di fare riforni-
mento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motorein conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiu-
ti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si con-
tribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per gode-
re di una grande varietà di attività ricreative.
UF2L70H0.book Page 19 Tuesday, June 24, 2008 9:12 AM
Page 27 of 96
Caratteristiche e funzioni
20
HJU31010

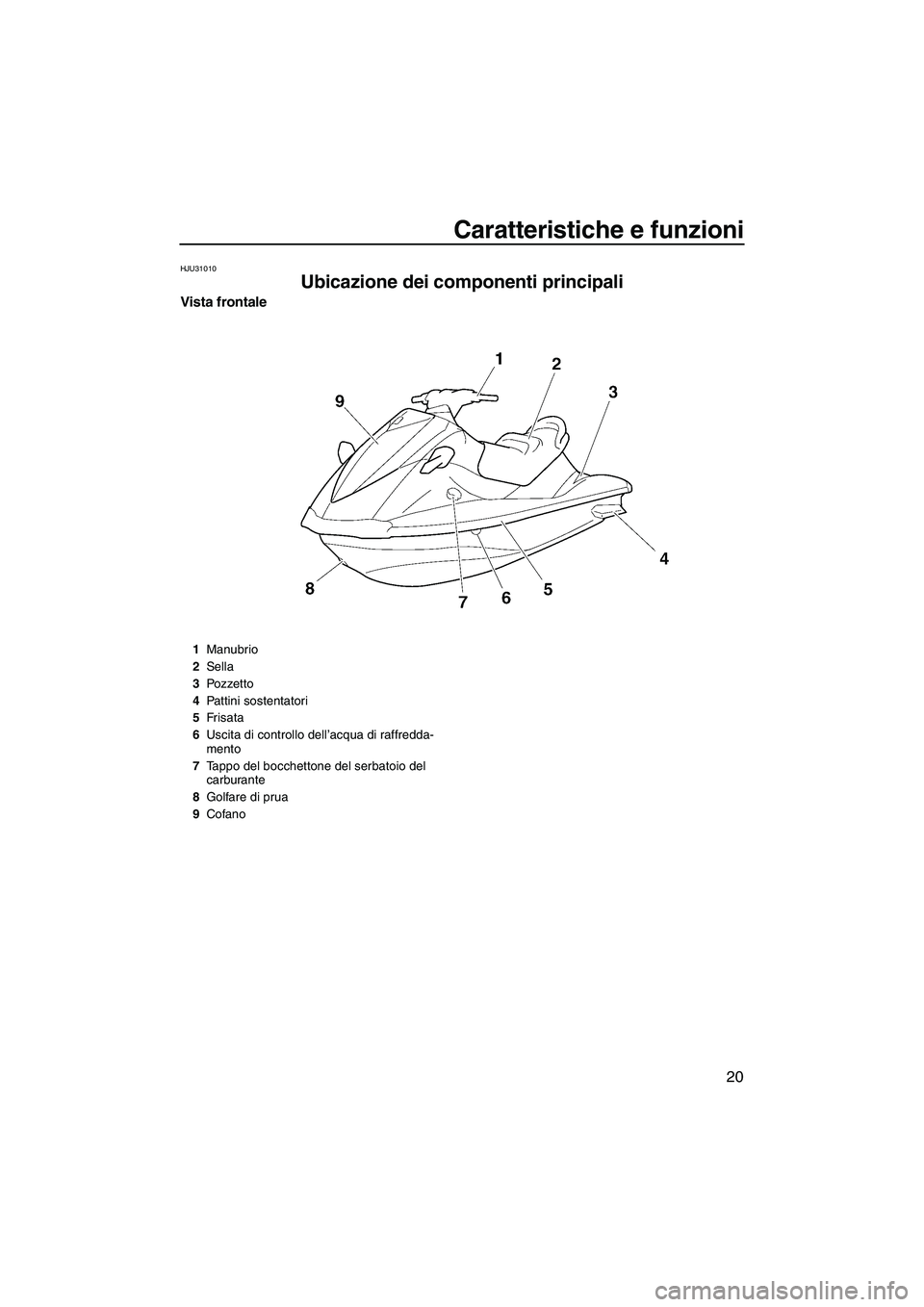

Ubicazione dei componenti principali
Vista frontale
1Manubrio
2Sella
3Pozzetto
4Pattini sostentatori
5Fr is a ta
6Uscita di controllo dell’acqua di raffredda-
mento
7Tappo del bocchettone del serbatoio del
carburante
8Golfare di prua
9Cofano
UF2L70H0.book Page 20 Tuesday, June 24, 2008 9:12 AM
Page 28 of 96
Caratteristiche e funzioni
21
Vista posteriore
1Maniglia tientibene
2Galloccia
3Griglia di presa d’acqua
4Sensore della velocità
5Tappi di scarico di poppa
6Golfari di poppa
7Flap
8Ugello direzionale
9Cucchiaia ribaltabile per l’inversione del
flusso (per VX Deluxe/VX Cruiser)
10Gradino di risalita (per VX Cruiser)
UF2L70H0.book Page 21 Tuesday, June 24, 2008 9:12 AM
Page 29 of 96
Caratteristiche e funzioni
22
Sistema di controllo
1Interruttore di avviamento
2Interruttore di spegnimento di emergenza
del motore
3Forcella
4Centro informativo multifunzione
5Specchi retrovisori
(per VX Deluxe/VX Cruiser)
6Leva del cambio
(per VX Deluxe/VX Cruiser)
7Leva dell’acceleratore
8Cassettino portaoggetti
9Telecomando (per VX Deluxe/VX Cruiser)
10Interruttore di spegnimento motore
11Tirante di spegnimento di emergenza del
motore
UF2L70H0.book Page 22 Tuesday, June 24, 2008 9:12 AM
Page 30 of 96
Caratteristiche e funzioni
23

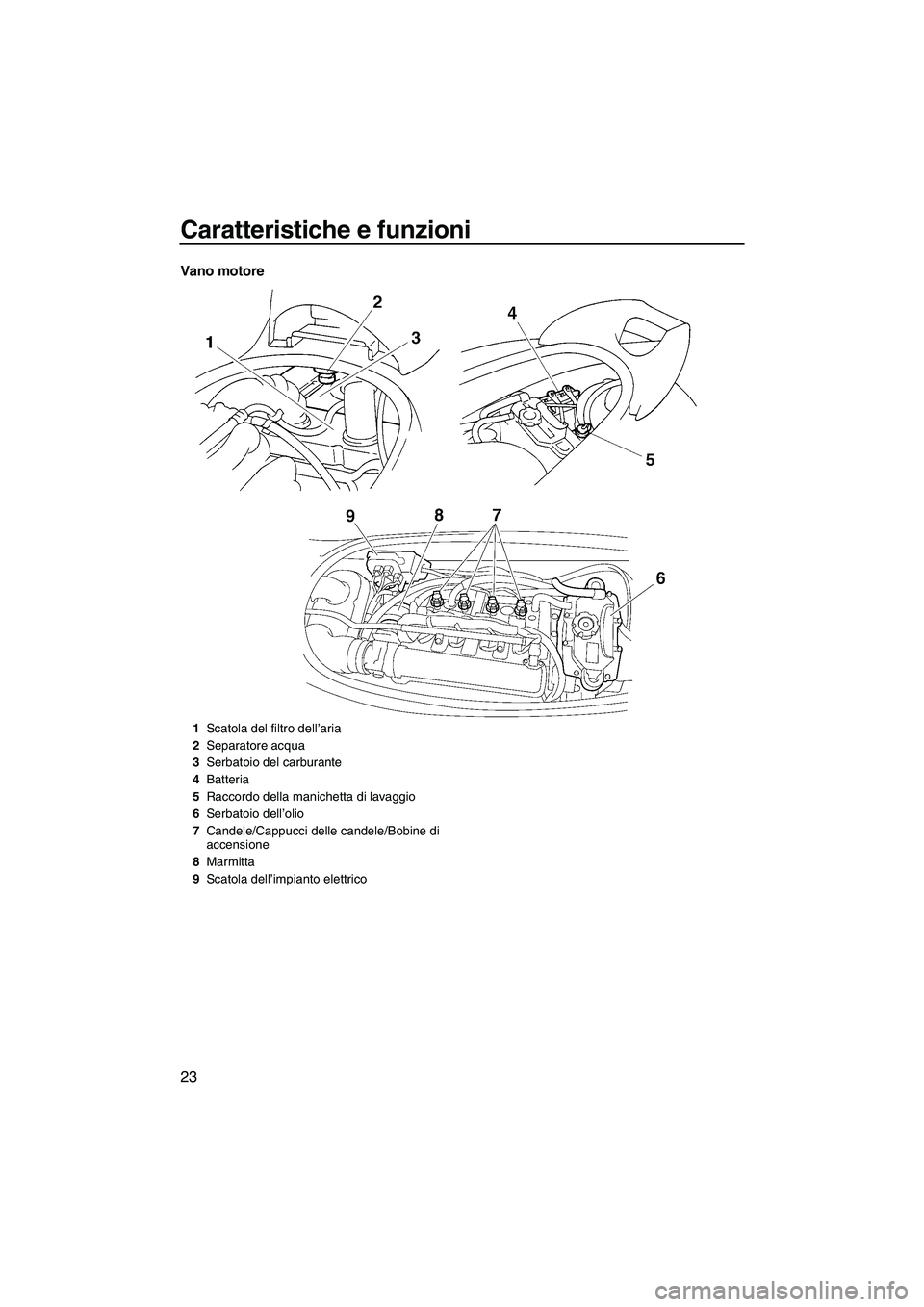

Vano motore
1Scatola del filtro dell’aria
2Separatore acqua
3Serbatoio del carburante
4Batteria
5Raccordo della manichetta di lavaggio
6Serbatoio dell’olio
7Candele/Cappucci delle candele/Bobine di
accensione
8Marmitta
9Scatola dell’impianto elettrico
UF2L70H0.book Page 23 Tuesday, June 24, 2008 9:12 AM
