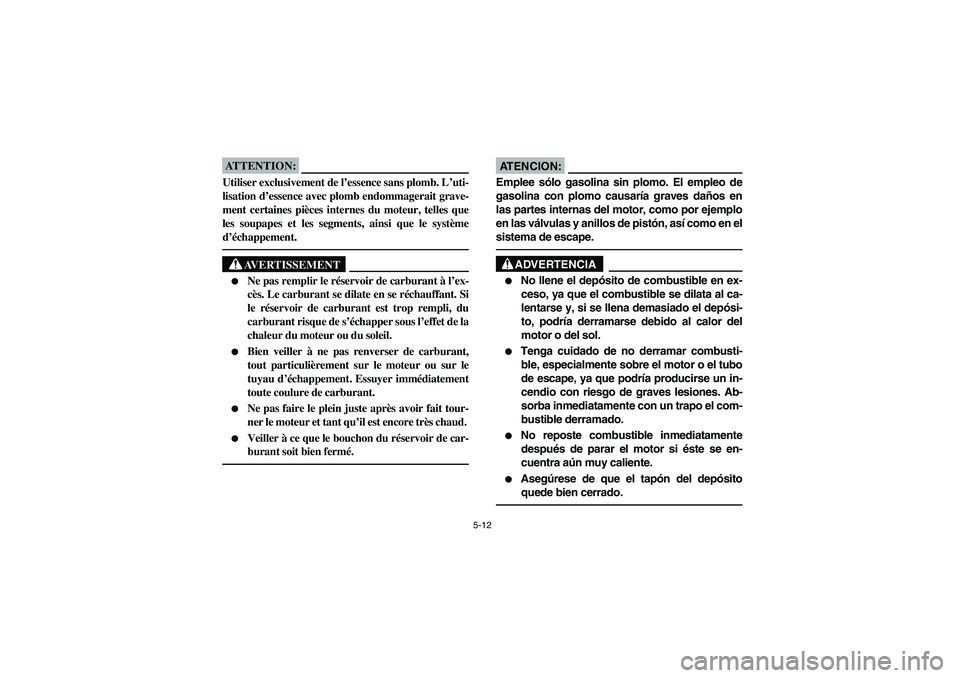

5-12
ATTENTION:_ Utiliser exclusivement de l’essence sans plomb. L’uti-
lisation d’essence avec plomb endommagerait grave-
ment certaines pièces internes du moteur, telles que
les soupapes et les segments, ainsi que le système
d’échappement. _
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement. Essuyer immédiatement
toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
AT E N C I O N :Emplee sólo gasolina sin plomo. El empleo de
gasolina con plomo causaría graves daños en
las partes internas del motor, como por ejemplo
en las válvulas y anillos de pistón, así como en el
sistema de escape. _
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U5WH60.book Page 12 Friday, October 31, 2003 2:45 PM

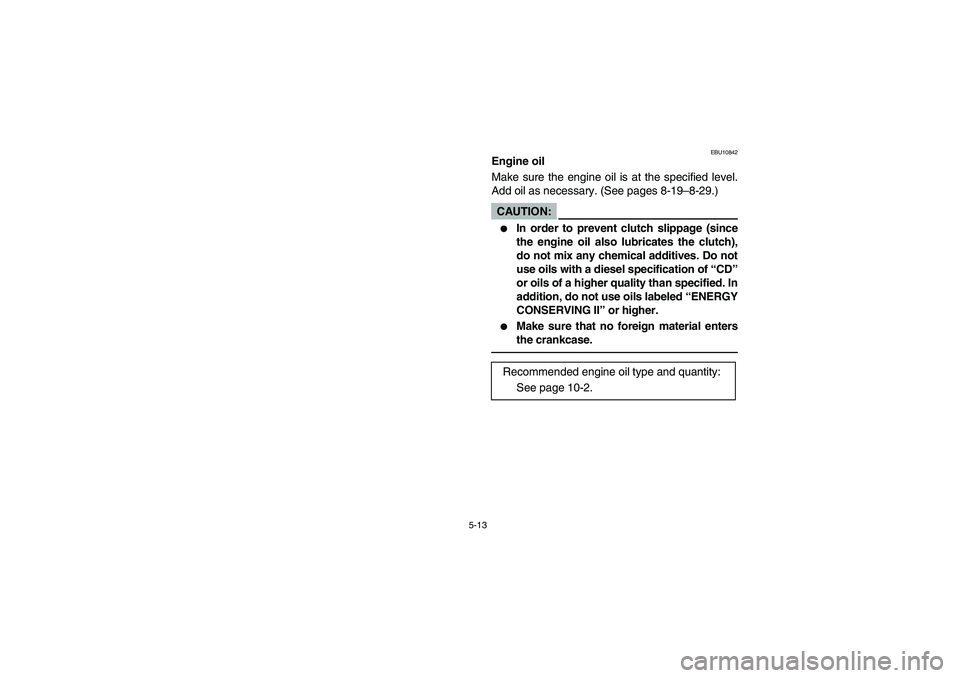

5-13
EBU10842
Engine oil
Make sure the engine oil is at the specified level.
Add oil as necessary. (See pages 8-19–8-29.)CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of “CD”
or oils of a higher quality than specified. In
addition, do not use oils labeled “ENERGY
CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
Recommended engine oil type and quantity:
See page 10-2.
U5WH60.book Page 13 Friday, October 31, 2003 2:45 PM

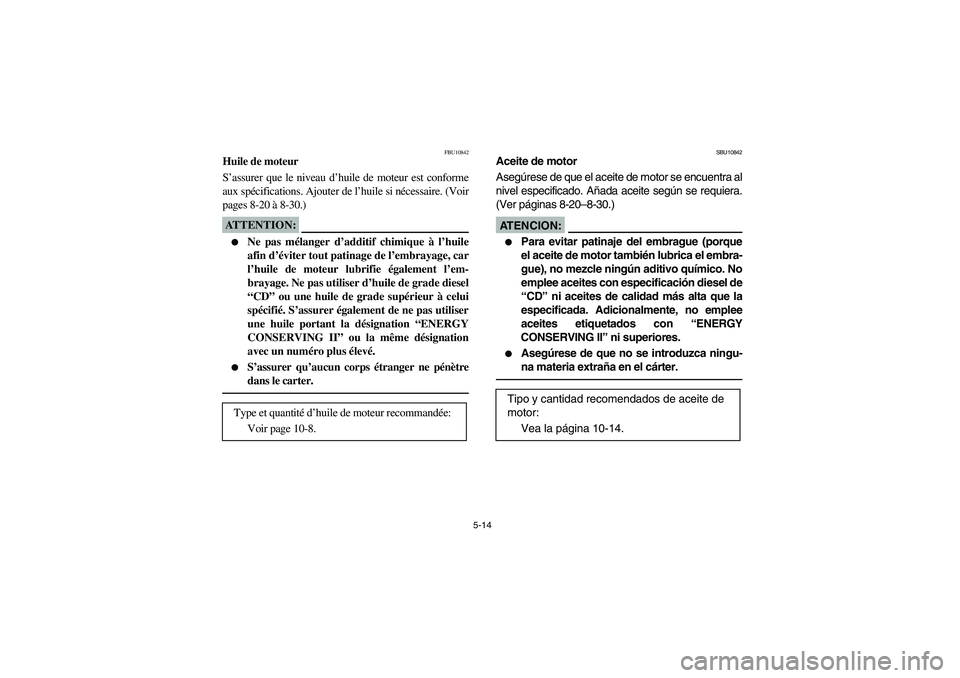

5-14
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-20 à 8-30.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à celui
spécifié. S’assurer également de ne pas utiliser
une huile portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Type et quantité d’huile de moteur recommandée:
Voir page 10-8.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Ver páginas 8-20–8-30.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-14.
U5WH60.book Page 14 Friday, October 31, 2003 2:45 PM

5-15
EBU00493
Final gear oil
Make sure the final gear oil is at the specified level.
Add oil as necessary. (See pages 8-29–8-33 for
details.)
If desired, an SAE 80W90 hypoid gear oil may be
used for all conditions.NOTE:GL-4 is a quality and additive rating, GL-5 or GL-6
rated hypoid gear oils may also be used.
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
U5WH60.book Page 15 Friday, October 31, 2003 2:45 PM

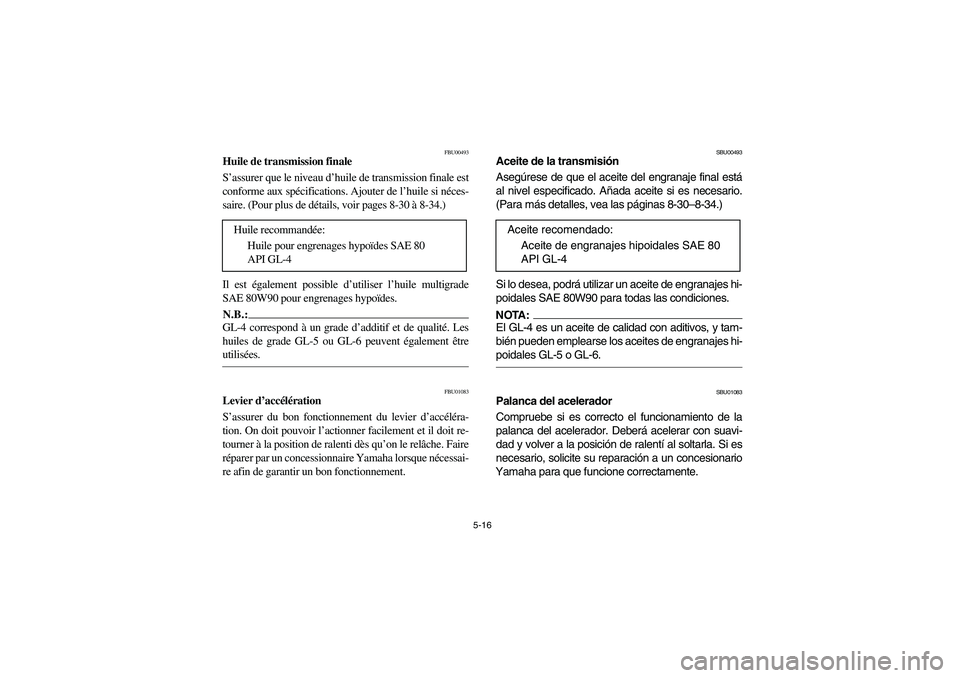

5-16
FBU00493
Huile de transmission finale
S’assurer que le niveau d’huile de transmission finale est
conforme aux spécifications. Ajouter de l’huile si néces-
saire. (Pour plus de détails, voir pages 8-30 à 8-34.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ GL-4 correspond à un grade d’additif et de qualité. Les
huiles de grade GL-5 ou GL-6 peuvent également être
utilisées. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement. Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API GL-4
SBU00493
Aceite de la transmisión
Asegúrese de que el aceite del engranaje final está
al nivel especificado. Añada aceite si es necesario.
(Para más detalles, vea las páginas 8-30–8-34.)
Si lo desea, podrá utilizar un aceite de engranajes hi-
poidales SAE 80W90 para todas las condiciones.NOTA:_ El GL-4 es un aceite de calidad con aditivos, y tam-
bién pueden emplearse los aceites de engranajes hi-
poidales GL-5 o GL-6. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.Aceite recomendado:
Aceite de engranajes hipoidales SAE 80
API GL-4
U5WH60.book Page 16 Friday, October 31, 2003 2:45 PM

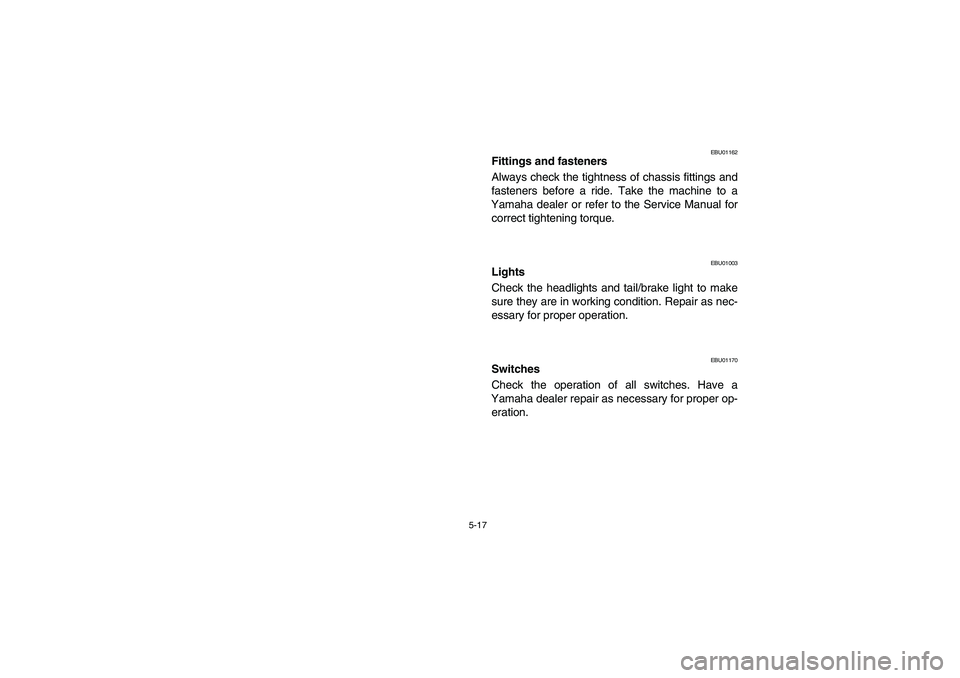

5-17
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
U5WH60.book Page 17 Friday, October 31, 2003 2:45 PM

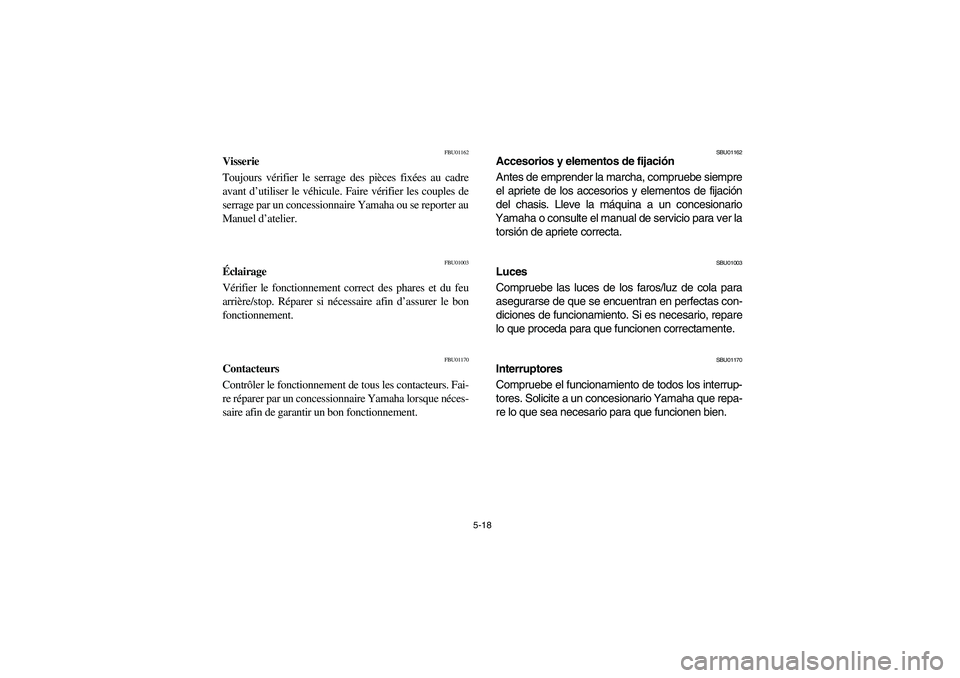

5-18
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01170
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Fai-
re réparer par un concessionnaire Yamaha lorsque néces-
saire afin de garantir un bon fonctionnement.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01170
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Solicite a un concesionario Yamaha que repa-
re lo que sea necesario para que funcionen bien.
U5WH60.book Page 18 Friday, October 31, 2003 2:45 PM

5-19
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.(For Europe)
(For Oceania)2. The tires should be set to the recommend-
ed pressure:
Manufacturer Size Type
Front MAXXIS AT25
× 8 - 12 M911Y
Rear MAXXIS AT25
× 10 - 12 M912Y
Manufacturer Size Type
Front CHENG-SHIN AT25
× 8 - 12 C828
Rear CHENG-SHIN AT25
× 10 - 12 C828
U5WH60.book Page 19 Friday, October 31, 2003 2:45 PM

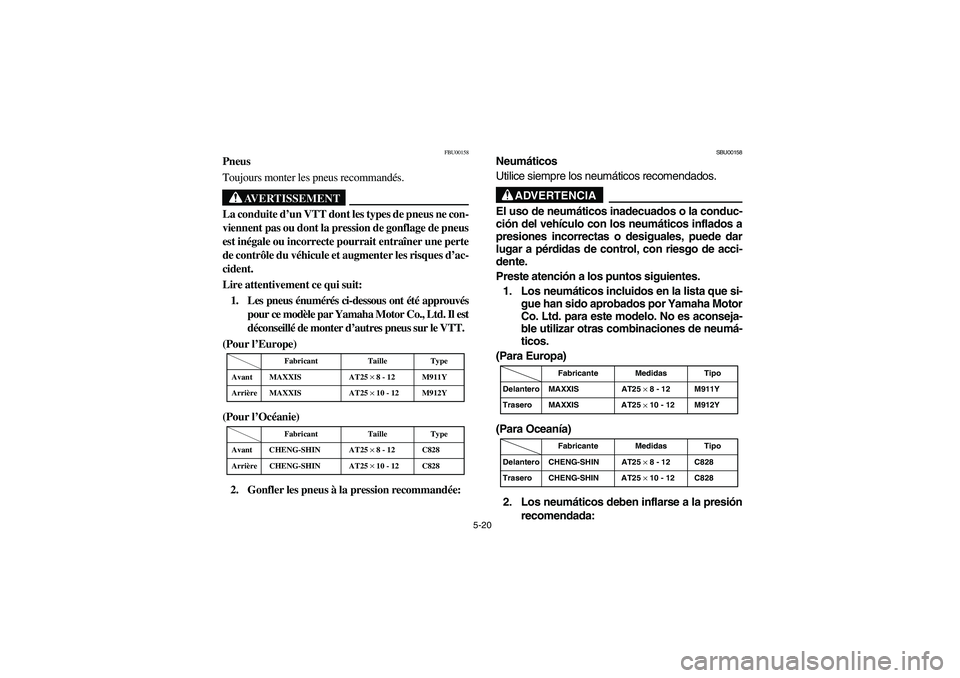

5-20
FBU00158
Pneus
Toujours monter les pneus recommandés.
AVERTISSEMENT
_ La conduite d’un VTT dont les types de pneus ne con-
viennent pas ou dont la pression de gonflage de pneus
est inégale ou incorrecte pourrait entraîner une perte
de contrôle du véhicule et augmenter les risques d’ac-
cident.
Lire attentivement ce qui suit:
1. Les pneus énumérés ci-dessous ont été approuvés
pour ce modèle par Yamaha Motor Co., Ltd. Il est
déconseillé de monter d’autres pneus sur le VTT.
(Pour l’Europe)
(Pour l’Océanie)
2. Gonfler les pneus à la pression recommandée:
Fabricant Taille Type
Avant MAXXIS AT25 ×
8 - 12 M911Y
Arrière MAXXIS AT25 ×
10 - 12 M912Y
Fabricant Taille Type
Avant CHENG-SHIN AT25 ×
8 - 12 C828
Arrière CHENG-SHIN AT25 ×
10 - 12 C828
SBU00158
Neumáticos
Utilice siempre los neumáticos recomendados.
ADVERTENCIA
_ El uso de neumáticos inadecuados o la conduc-
ción del vehículo con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.
1. Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co. Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumá-
ticos.
(Para Europa)
(Para Oceanía)
2. Los neumáticos deben inflarse a la presión
recomendada:
Fabricante Medidas Tipo
Delantero MAXXIS AT25
× 8 - 12 M911Y
Trasero MAXXIS AT25
× 10 - 12 M912Y
Fabricante Medidas Tipo
Delantero CHENG-SHIN AT25
× 8 - 12 C828
Trasero CHENG-SHIN AT25
× 10 - 12 C828
U5WH60.book Page 20 Friday, October 31, 2003 2:45 PM

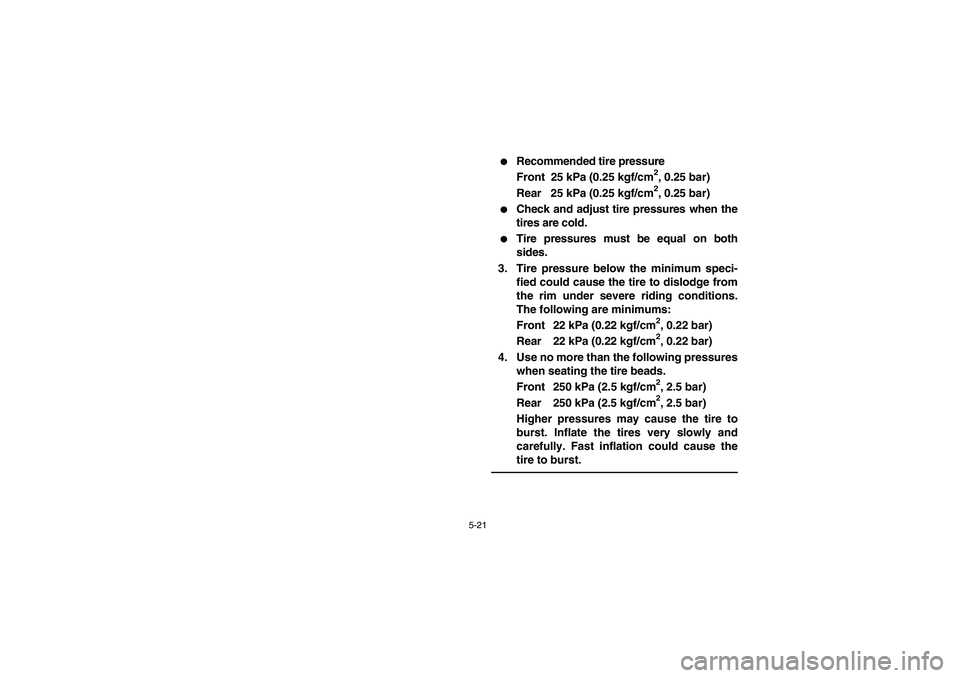

5-21

Recommended tire pressure
Front 25 kPa (0.25 kgf/cm
2, 0.25 bar)
Rear 25 kPa (0.25 kgf/cm2, 0.25 bar)


Check and adjust tire pressures when the
tires are cold.


Tire pressures must be equal on both
sides.
3. Tire pressure below the minimum speci-
fied could cause the tire to dislodge from
the rim under severe riding conditions.
The following are minimums:
Front 22 kPa (0.22 kgf/cm
2, 0.22 bar)
Rear 22 kPa (0.22 kgf/cm2, 0.22 bar)
4. Use no more than the following pressures
when seating the tire beads.
Front 250 kPa (2.5 kgf/cm2, 2.5 bar)
Rear 250 kPa (2.5 kgf/cm2, 2.5 bar)
Higher pressures may cause the tire to
burst. Inflate the tires very slowly and
carefully. Fast inflation could cause the
tire to burst.
