CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
lGabelölstand (links und
rechts) a
Unvorschriftsmäßig ® Korri-
gieren.
* Nur EUROPE
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelholmen
kann Fahrverhalten und Stabilität
beeinträchtigen.
Gabelölstand
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard
140 mm
*130 mm
Sollbereich
80–150 mm
19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du fourreau, sinon
l’huile ne se répandra pas correctement
dans les bras de fourche et le niveau
d’huile correct ne pourra être atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
lNiveau d’huile (gauche et
droit) a
Hors spécification ® Régler.
* Pour l’EUROPE
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun
bras de fourche soit identique. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Niveau d’huile standard:
140 mm (5,51 in)
*130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut du fourreau
avec le tube plongeur et
la tige d’amortisseur 1
entièrement comprimés
sans ressort plongeur.
19. Attendere dieci minuti finché non
vengono rimosse le bolle d’aria
dalla forcella anteriore e finché
l’olio non si è distribuito unifor-
memente nel sistema prima di
impostare il livello di olio racco-
mandato.
NOTA:
Riempire con olio per forcelle fino
all’estremità superiore del fodero altri-
menti l’olio non si distribuirà in ogni
parte delle forcelle anteriori, rendendo
impossibile ottenere il livello corretto.
Accertarsi di riempire con olio per for-
celle fino all’estremità superiore del
fodero e spurgare le forcelle anteriori.
20. Misurare:
lLivello dell’olio (sinistra e
destra) a
Fuori specifica ® Regolare.
* Per l’EUROPE
NOTA:
Accertarsi di installare la guida della
molla 2 quando si controlla il livello
dell’olio.
AVVERTENZA
Non omettere mai di regolare il livello
dell’olio tra il livello massimo e
minimo e regolare sempre ogni for-
cella anteriore nello stesso modo. Una
regolazione disuguale può determi-
nare difficoltà di manovrabilità e per-
dita di stabilità.
Livello olio standard:
140 mm (5,51 in)
*130 mm (5,12 in)
Portata della regolazione:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Dalla parte superiore
del fodero con il tubo di
forza e l’asta pompante
1 completamente com-
pressi senza molla.

5 - 38
CHASFRONT FORK

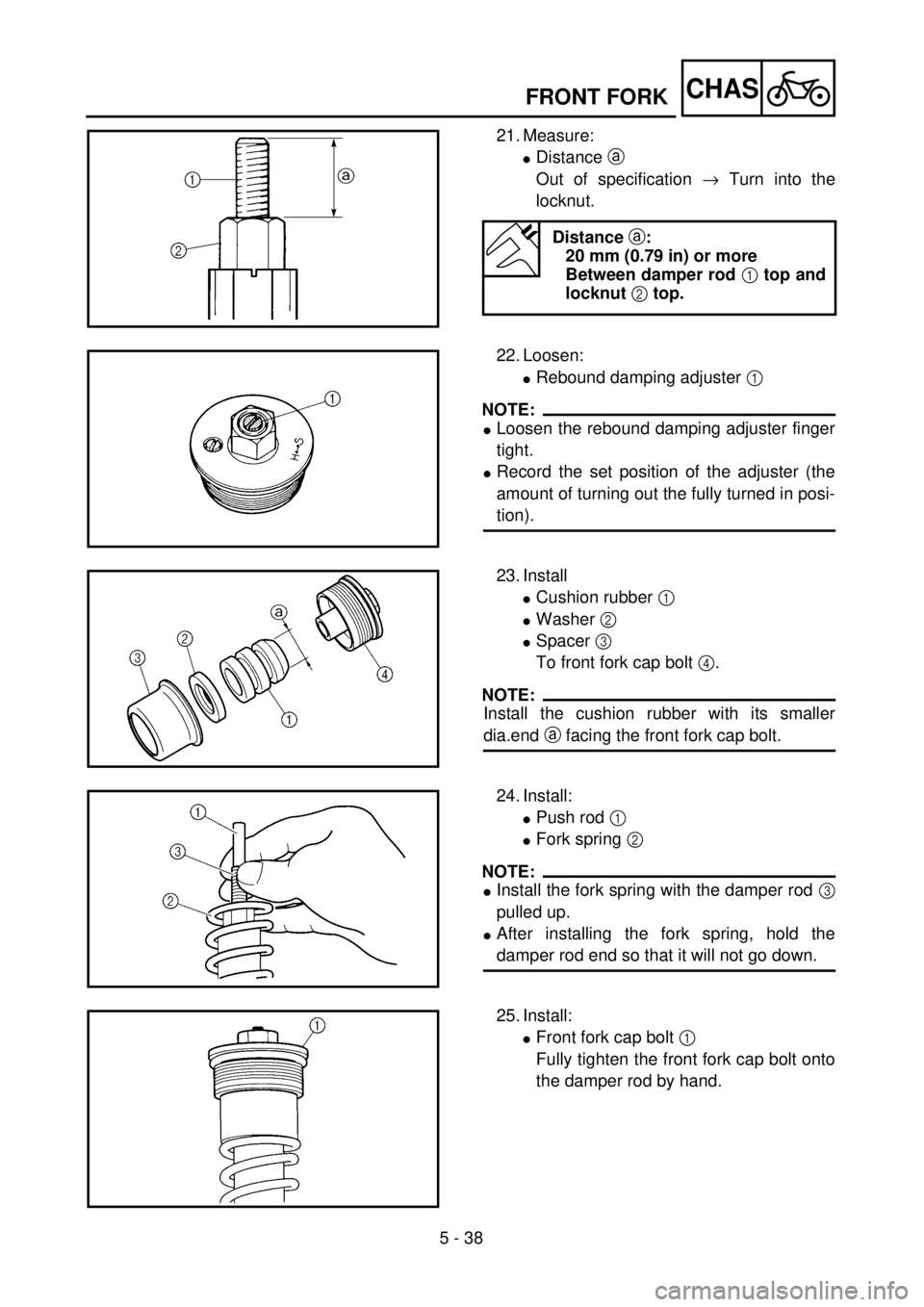

21. Measure:
lDistance a
Out of specification ® Turn into the
locknut.
Distance a:
20 mm (0.79 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
lRebound damping adjuster 1
NOTE:
lLoosen the rebound damping adjuster finger
tight.
lRecord the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
23. Install
lCushion rubber 1
lWasher 2
lSpacer 3
To front fork cap bolt 4.
NOTE:
Install the cushion rubber with its smaller
dia.end a facing the front fork cap bolt.
24. Install:
lPush rod 1
lFork spring 2
NOTE:
lInstall the fork spring with the damper rod 3
pulled up.
lAfter installing the fork spring, hold the
damper rod end so that it will not go down.
25. Install:
lFront fork cap bolt 1
Fully tighten the front fork cap bolt onto
the damper rod by hand.

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
21. Messen:
lGewindelänge a
Unvorschriftsmäßig ® Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen der
Oberkante des Dämpfer-
rohrs 1 und der Ober-
kante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
lZugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
lDie Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
lDie Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
lDämpfergummi 1
lScheibe 2
lDistanzstück 3
(an Telegabelverschluß-
schraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Telegabelverschluß-
schraube einbauen.
24. Montieren:
lDruckstange 1
lGabelfeder 2
HINWEIS:
lDie Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
lNach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
lTelegabelverschlußschrau-
be 1
Die Telegabelverschluß-
schraube handfest auf das
Dämpferrohr schrauben. 21. Mesurer:
lDistance a
Hors spécification ® Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
lDispositif de réglage de
l’amortissement de détente 1
N.B.:
lDesserrer à la main le dispositif de
réglage de l’amortissement de détente.
lNoter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
lGarniture en caoutchouc 1
lRondelle 2
lEntretoise 3
Au bouchon de tube de fourche
4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de tube de fourche.
24. Monter:
lTige de poussée 1
lRessort de fourche 2
N.B.:
lInstaller le ressort de fourche tout en
tirant sus la tige d’amortisseur 3.
lAprès avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
lBouchon de tube de fourche 1
Serrer à fond manuellement le
bouchon de tube de fourche sur
la tige d’amortisseur.21. Misurare:
lDistanza a
Fuori specifica ® Avvitare il
controdado.
Distanza a:
20 mm (0,79 in) o oltre
Tra l’asta pompante 1
superiore e il contro-
dado 2 superiore.
22. Allentare:
lRegistro smorzamento di
espansione 1
NOTA:
lAllentare il registro dello smorza-
mento di espansione con le dita.
lRegistrare la posizione preimpostata
del registro (il numero di giri in senso
inverso rispetto alla posizione comple-
tamente avvitata).
23. Installare
lGomma tampone 1
lRondella 2
lDistanziatore 3
Sulla vite mordente forcella
anteriore 4.
NOTA:
Installare la gomma tampone con l’estre-
mità dal diametro più piccolo a rivolta
verso la vite mordente della forcella
anteriore.
24. Installare:
lAsta di punteria 1
lMolla della forcella 2
NOTA:
lInstallare la molla della forcella con
l’asta pompante 3 estratta.
lDopo aver installato la molla della for-
cella, mantenere l’estremità dell’asta
pompante in modo tale che non possa
cadere.
25. Installare:
lVite mordente forcella ante-
riore 1
Serrare completamente con le
mani la vite mordente della for-
cella anteriore sull’asta pom-
pante.

5 - 39
CHASFRONT FORK

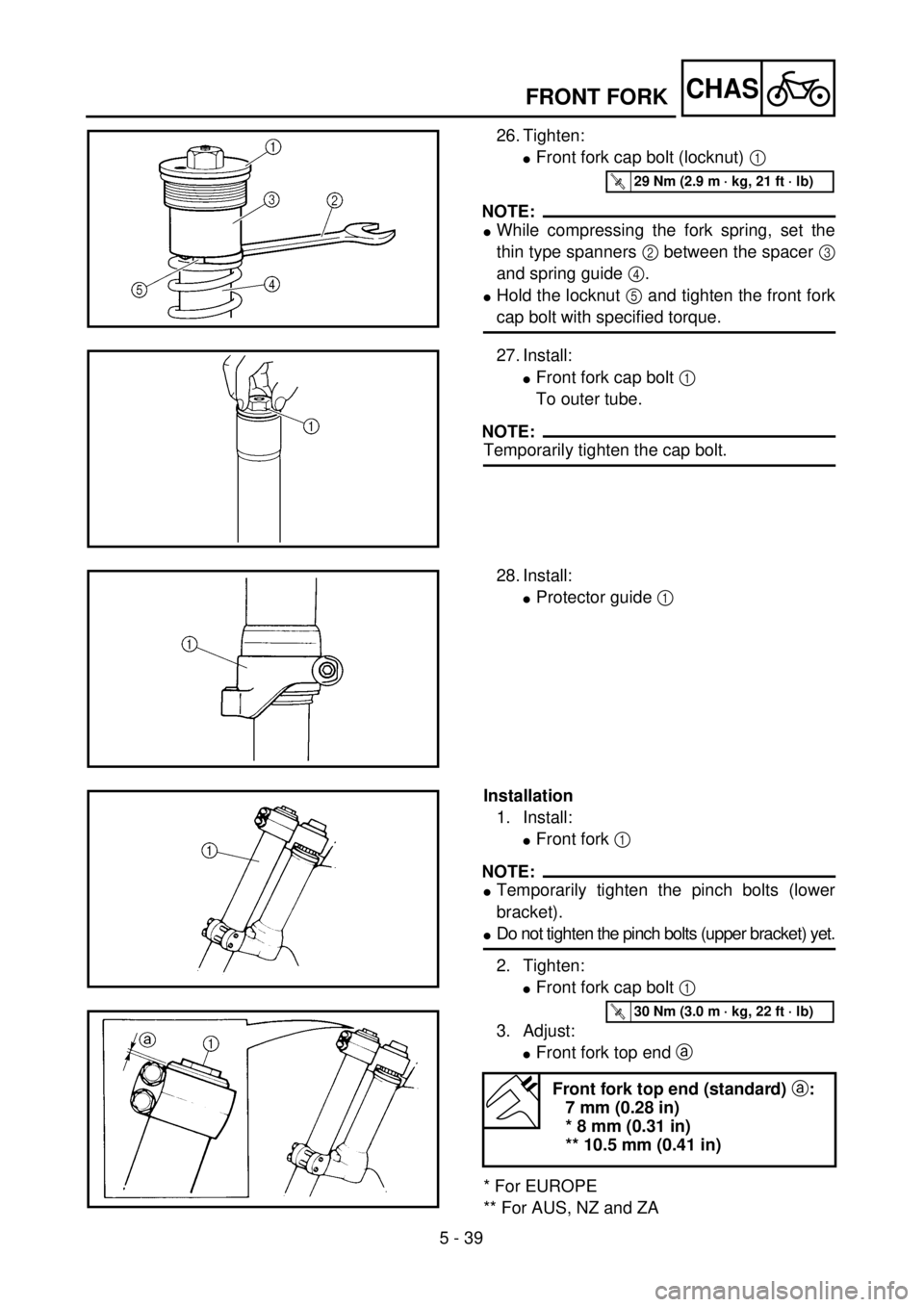

26. Tighten:
lFront fork cap bolt (locknut) 1
NOTE:
lWhile compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
lHold the locknut 5 and tighten the front fork
cap bolt with specified torque.
T R..29 Nm (2.9 m · kg, 21 ft · lb)
27. Install:
lFront fork cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
28. Install:
lProtector guide 1
Installation
1. Install:
lFront fork 1
NOTE:
lTemporarily tighten the pinch bolts (lower
bracket).
lDo not tighten the pinch bolts (upper bracket) yet.
2. Tighten:
lFront fork cap bolt 1
3. Adjust:
lFront fork top end a
* For EUROPE
** For AUS, NZ and ZA
Front fork top end (standard) a:
7 mm (0.28 in)
* 8 mm (0.31 in)
** 10.5 mm (0.41 in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
26. Festziehen:
lTelegabelverschlußschrau-
be (Sicherungsmutter) 1
HINWEIS:
lDie Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
lDie Sicherungsmutter 5 gegen-
halten und die Telegabelver-
schlußschraube vorschriftsmäßig
festziehen.
27. Montieren:
lTelegabelverschlußschrau-
be (Sicherungsmutter) 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
T R..29 Nm (2,9 m · kg)
28. Montieren:
lProtektor-Führung 1
Einbau
1. Montieren:
lTeleskopgabel 1
HINWEIS:
lDie Klemmschrauben (untere Ga-
belbrücke) provisorisch festziehen.
lDie Klemmschrauben (obere Ga-
belbrücke) noch nicht festziehen.
2. Festziehen:
lTelegabelverschlußschrau-
be 1
3. Einstellen:
lPosition a der oberen Ga-
belbrücke
* Nur EUROPE
** Nur AUS, NZ und ZA
Standard-Position a
der oberen Gabel-
brücke
7 mm
*8 mm
**10,5 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
lBouchon de tube de fourche
(contre-écrou) 1
N.B.:
lTout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
lMaintenir le contre-écrou 5 et serrer
le bouchon de tube de fourche au cou-
ple de serrage spécifié.
27. Monter:
lBouchon de tube de fourche 1
Sur le fourreau.
N.B.:
Serrer le bouchon de tube de fourche de
quelques tours.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Monter:
lGuide de protection 1
Montage
1. Monter:
lFourche avant 1
N.B.:
lSerrer provisoirement les boulons de
bridage (té inférieur).
lNe pas encore serrer les boulons de
bridage (té supérieur).
2. Serrer:
lBouchon de tube de fourche 1
3. Régler:
lSommet de bras de fourche
avant a
* Pour l’EUROPE
** Pour les AUS, NZ et ZA
Sommet de bras de four-
che avant (standard) a:
7 mm (0,28 in)
*8 mm (0,31 in)
**10,5 mm (0,41 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Serrare:
lVite mordente forcella ante-
riore (controdado) 1
NOTA:
lComprimendo la molla della forcella,
inserire le chiavi di tipo sottile 2 tra il
distanziatore 3 e la guida della molla
4.
lMantenere il controdado 5 e serrare
la vite mordente della forcella ante-
riore alla coppia di serraggio specifi-
cata.
27. Installare:
lVite mordente forcella ante-
riore 1
Sul fodero.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Installare:
lGuida dispositivo di protezione
1
Installazione
1. Installare:
lForcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
lNon serrare ancora i bulloni di serrag-
gio (piastra superiore).
2. Serrare:
lVite mordente forcella ante-
riore 1
3. Regolare:
lEstremità superiore forcella
anteriore a
* Per l’EUROPE
** Per AUS, NZ e ZA
Estremità superiore for-
cella anteriore (standard)
a:
7 mm (0,28 in)
*8 mm (0,31 in)
**10,5 mm (0,41 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5 - 40
CHASFRONT FORK
4. Tighten:
lPinch bolt (upper bracket) 1
lPinch bolt (lower bracket) 2
CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
5. Install:
lBrake hose holder 1
lBrake caliper 2
lBolt (brake caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
6. Install:
lBrake hose holder 1
lBolt (brake hose holder) 2
lProtector 3
lBolt (protector) 4
NOTE:
When installing the brake hose holder, pass
the brake hose 5 in front of the axle boss a,
then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
lRebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

5 - 40
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
4. Festziehen:
lKlemmschraube (obere Ga-
belbrücke) 1
lKlemmschraube (untere Ga-
belbrücke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
lBremsschlauch-Halterung 1
lBremssattel 2
lSchraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
6. Montieren:
lBremsschlauch-Halterung 1
lSchrauben (Halterung) 2
lProtektor 3
lSchrauben (Protektor) 4
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
5 am Gabelbein-Vorsprung a vor-
bei und durch die Nut b führen, so
daß dieser die Achsmutter nicht be-
rührt.
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
lZugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
lBoulon de bridage (té supé-
rieur) 1
lBoulon de bridage (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. S’il est serré trop fort, cela peut
entraîner le mauvais fonctionnement
de la fourche.
5. Monter:
lSupport de durit de frein 1
lEtrier de frein 2
lBoulon (etrier de frein) 3
N.B.:
Aligner l’encoche du support de durit de
frein a sur la saillie b de la fourche
avant et fixer la durit de frein.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Monter:
lSupport de durit de frein 1
lBoulon (support de durit de
frein) 2
lProtection 3
lBoulon (protection) 4
N.B.:
Lors de l’installation du support de durit
de frein, faire passer la durit de frein 5 à
l’avant du bossage d’essieu a, puis
l’insérer dans la cannelure de durit b
afin que la durit de frein ne touche pas
l’écrou (axe de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
lForce d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Serrare:
lBullone di serraggio (piastra
superiore) 1
lBullone di serraggio (piastra
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
5. Installare:
lSupporto flessibile freno 1
lPinza del freno 2
lBullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Installare:
lSupporto flessibile freno 1
lVite (supporto flessibile freno)
2
lDispositivo di protezione 3
lBullone (dispositivo di prote-
zione) 4
NOTA:
Quando si installa il supporto flessibile
del freno, far passare il flessibile del
freno 5 davanti al mozzo dell’asse a,
quindi inserirlo nella scanalatura appo-
sita b in modo tale che il flessibile del
freno non entri in contatto con il dado
(asse della ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
lForza di smorzamento di
espansione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.

5 - 41
CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Light switch 1
7 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
8 Throttle cable cap 1
9 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
10 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
11 Right grip 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Collar 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1
HANDLEBAR

5 - 41
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Scheinwerfer
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Lichtschalter 1
7 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
8 Gasseilzugkappe 1
9 Gaszug 2 1 Gasdrehgriffseitig demontieren.
10 Gaszug 1 1 Gasdrehgriffseitig demontieren.
11 Rechter Griff 1 Siehe unter “AUSBAU”.
12 Führungsrohr 1
13 Hülse 1
14 Linker Griff 1 Siehe unter “AUSBAU”.
15 Oberer Lenkerhalter 2
16Lenker
1
1
GUIDON
LENKER
MANUBRIO
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la déposeDEPOSE DU GUIDON
Phare
1 Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3 Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Coupe-circuit du moteur 1
6 Contacteur d’éclairage 1
7 Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
8 Couvercle du logement de câble des gaz 1
9 Câble des gaz 2 (poussé) 1 Déconnecter du côté accélérateur.
10 Câble des gaz 1 (tiré) 1 Déconnecter du côté accélérateur.
11 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Collerette 1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Demi-palier supérieur de guidon 2
16 Guidon 1
1
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
Preparazione per la rimozioneRIMOZIONE MANUBRIO
Faro
1 Cavo di decompressione 1 Scollegare dal lato della leva.
2 Supporto leva di decompressione 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1
5 Interruttore di arresto motore 1
6 Interruttore luci 1
7 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
8 Tappo cavo acceleratore 1
9 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
10 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
11 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
12 Guida tubo 1
13 Collarino 1
14 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Supporto manubrio superiore 2
16 Manubrio 1
1

5 - 42
CHAS
EC5B3000

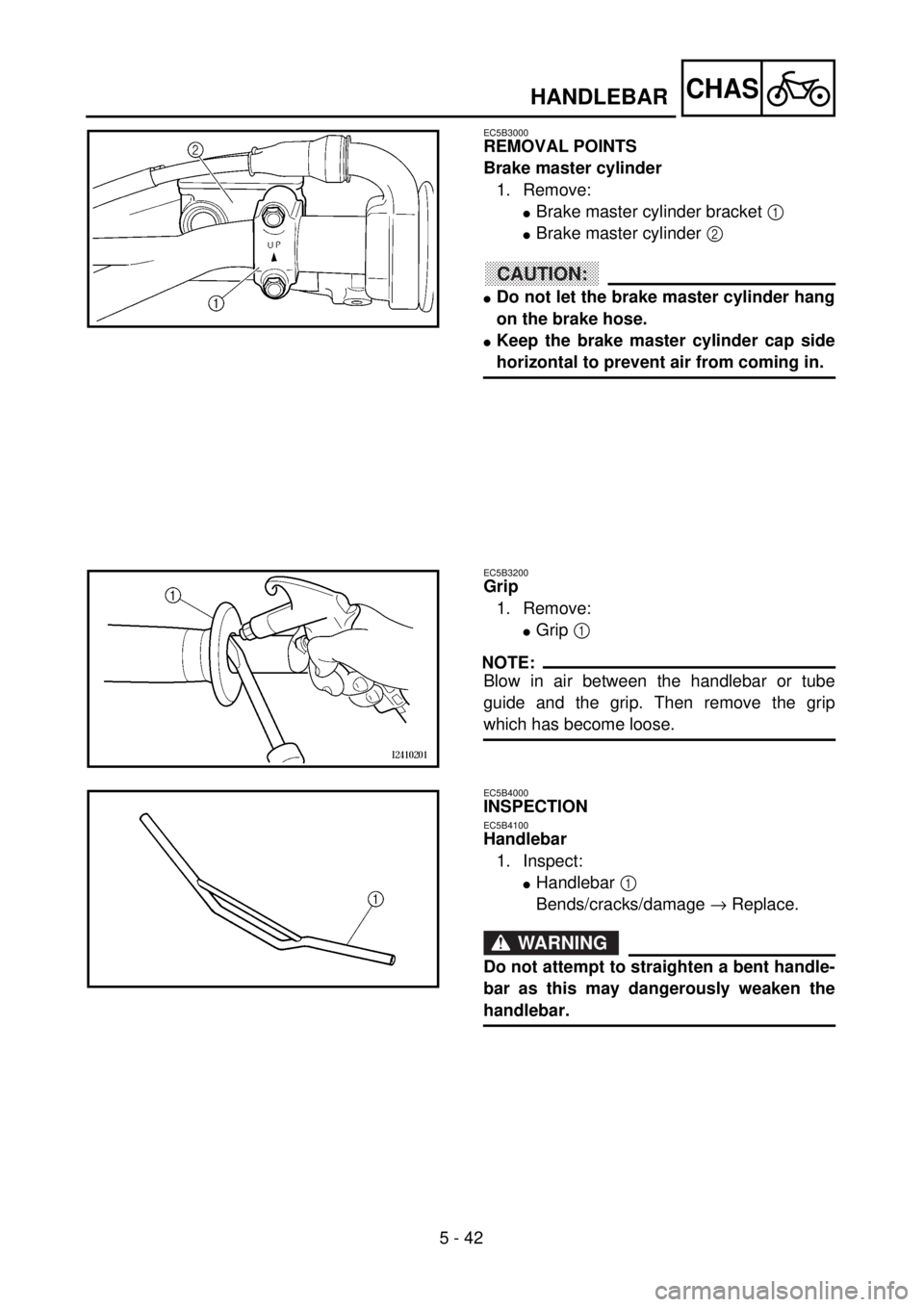

REMOVAL POINTS
Brake master cylinder
1. Remove:
lBrake master cylinder bracket 1
lBrake master cylinder 2
CAUTION:
lDo not let the brake master cylinder hang
on the brake hose.
lKeep the brake master cylinder cap side
horizontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
lGrip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
lHandlebar 1
Bends/cracks/damage ® Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
HANDLEBAR
