YAMAHA WR 250F 2003 Manuale duso (in Italian)

4 - 206
ENG

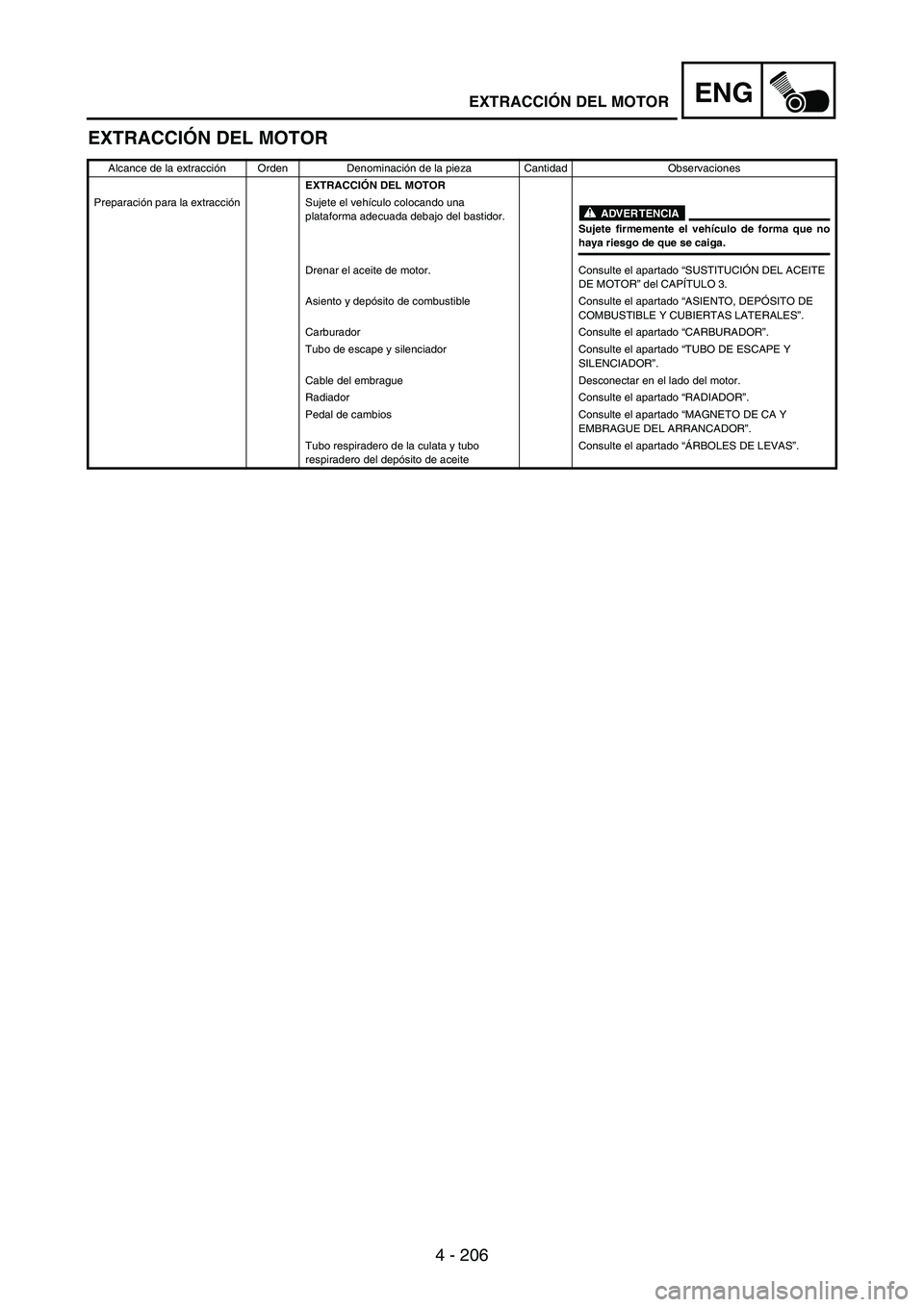

EXTRACCIÓN DEL MOTOR
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MOTOR
Preparación para la extracción Sujete el vehículo colocando una
plataforma adecuada debajo del bastidor.
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga.
Drenar el aceite de motor. Consulte el apartado “SUSTITUCIÓN DEL ACEITE
DE MOTOR” del CAPÍTULO 3.
Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y
SILENCIADOR”.
Cable del embrague Desconectar en el lado del motor.
Radiador Consulte el apartado “RADIADOR”.
Pedal de cambios Consulte el apartado “MAGNETO DE CA Y
EMBRAGUE DEL ARRANCADOR”.
Tubo respiradero de la culata y tubo
respiradero del depósito de aceiteConsulte el apartado “ÁRBOLES DE LEVAS”.
EXTRACCIÓN DEL MOTOR

4 - 207

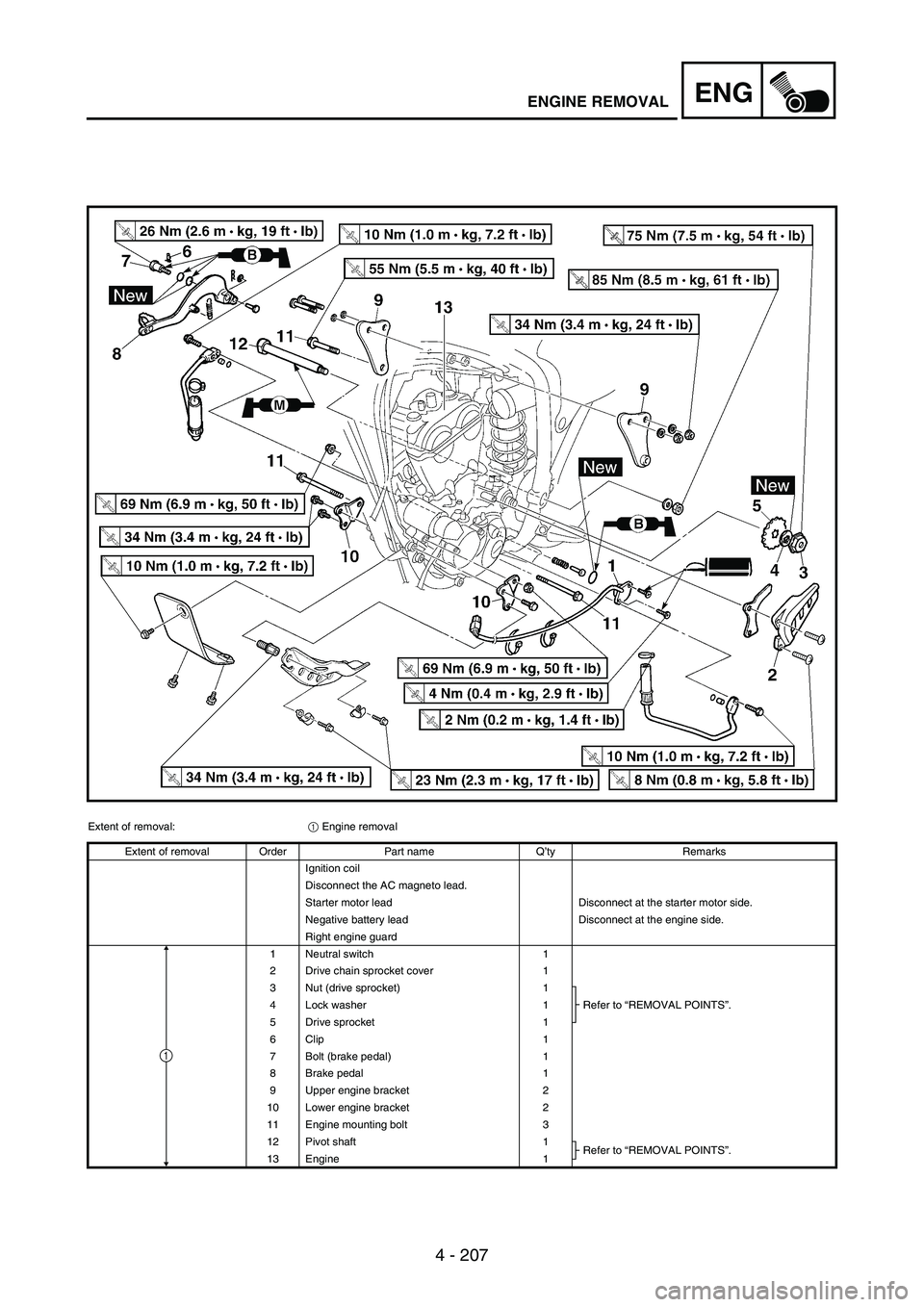

ENGENGINE REMOVAL
Extent of removal:
1 Engine removal
Extent of removal Order Part name Q’ty Remarks
Ignition coil
Disconnect the AC magneto lead.
Starter motor lead Disconnect at the starter motor side.
Negative battery lead Disconnect at the engine side.
Right engine guard
1 Neutral switch 1
2 Drive chain sprocket cover 1
3 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 4 Lock washer 1
5 Drive sprocket 1
6 Clip 1
7 Bolt (brake pedal) 1
8 Brake pedal 1
9 Upper engine bracket 2
10 Lower engine bracket 2
11 Engine mounting bolt 3
12 Pivot shaft 1
Refer to “REMOVAL POINTS”.
13 Engine 1
1

4 - 208
ENG

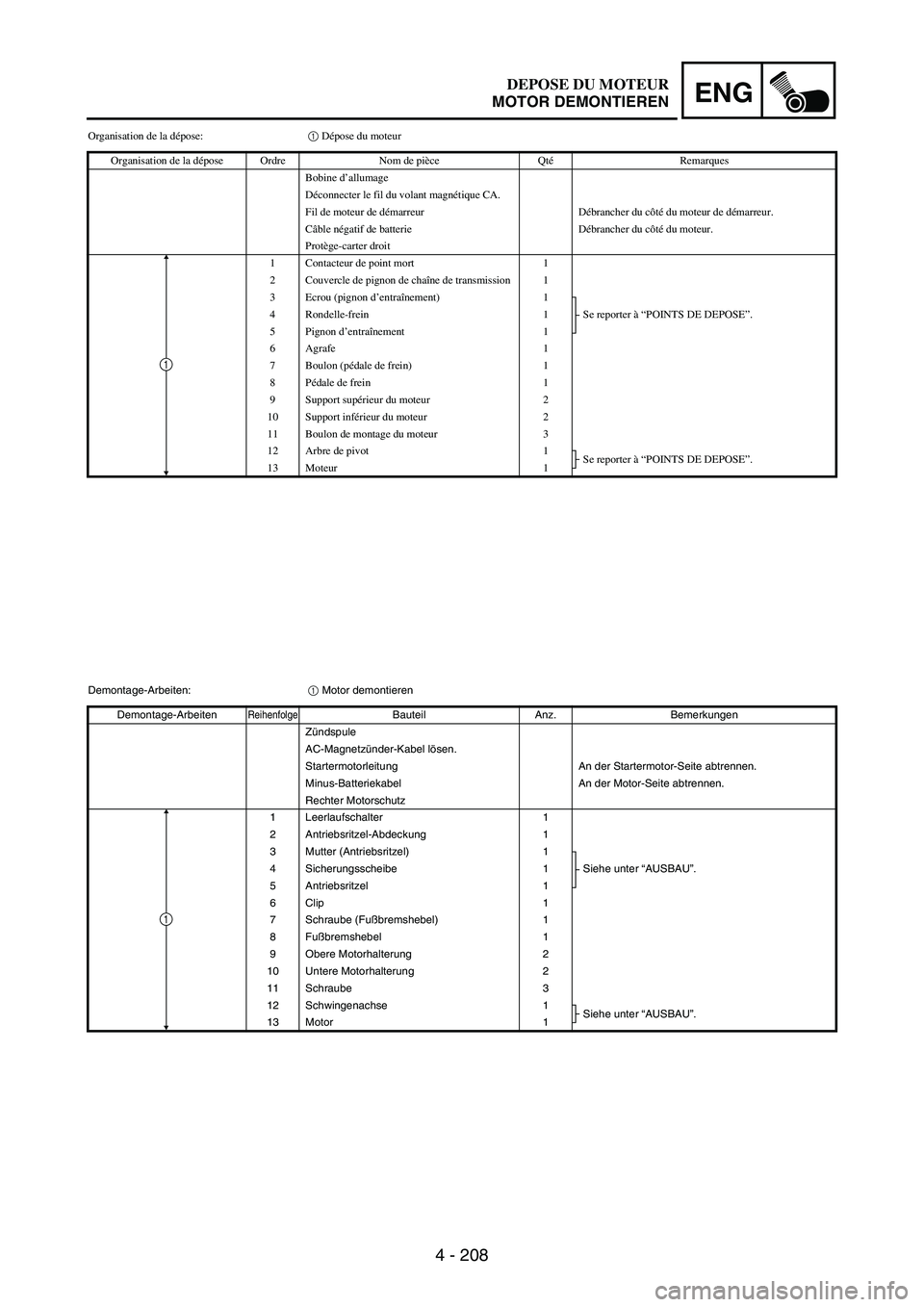

Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Bobine d’allumage
Déconnecter le fil du volant magnétique CA.
Fil de moteur de démarreur Débrancher du côté du moteur de démarreur.
Câble négatif de batterie Débrancher du côté du moteur.
Protège-carter droit
1 Contacteur de point mort 1
2 Couvercle de pignon de chaîne de transmission 1
3 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 4 Rondelle-frein 1
5 Pignon d’entraînement 1
6Agrafe 1
7 Boulon (pédale de frein) 1
8Pédale de frein 1
9 Support supérieur du moteur 2
10 Support inférieur du moteur 2
11 Boulon de montage du moteur 3
12 Arbre de pivot 1
Se reporter à “POINTS DE DEPOSE”.
13 Moteur 1
1
Demontage-Arbeiten:
1 Motor demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
Zündspule
AC-Magnetzünder-Kabel lösen.
Startermotorleitung An der Startermotor-Seite abtrennen.
Minus-Batteriekabel An der Motor-Seite abtrennen.
Rechter Motorschutz
1 Leerlaufschalter 1
2 Antriebsritzel-Abdeckung 1
3 Mutter (Antriebsritzel) 1
Siehe unter “AUSBAU”. 4 Sicherungsscheibe 1
5Antriebsritzel 1
6 Clip 1
7 Schraube (Fußbremshebel) 1
8Fußbremshebel 1
9 Obere Motorhalterung 2
10 Untere Motorhalterung 2
11 Schraube 3
12 Schwingenachse 1
Siehe unter “AUSBAU”.
13 Motor 1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN

4 - 209
ENG
Portata dello smontaggio:1 Rimozione del motore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Bobina di accensiore
Scollegare il cavo magnete CA.
Cavo motorino di avviamento Scollegare sul lato motorino di avviamento.
Cavo negativo della batteria Scollegare sul lato motore.
Riparo motore destro
1 Interruttore folle 1
2 Carterino corona catena di trasmissione 1
3 Dado (corona dentata trasmissione) 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 4 Rondella di bloccaggio 1
5 Corona dentata trasmissione 1
6 Fermaglio a graffa 1
7 Bullone (pedale del freno) 1
8 Pedale del freno 1
9 Staffa motore superiore 2
10 Staffa motore inferiore 2
11 Bullone di montaggio motore 3
12 Albero snodato 1
Fare riferimento a “PUNTI DI RIMOZIONE”.
13 Motore 1
1
RIMOZIONE DEL MOTORE

4 - 210
ENG

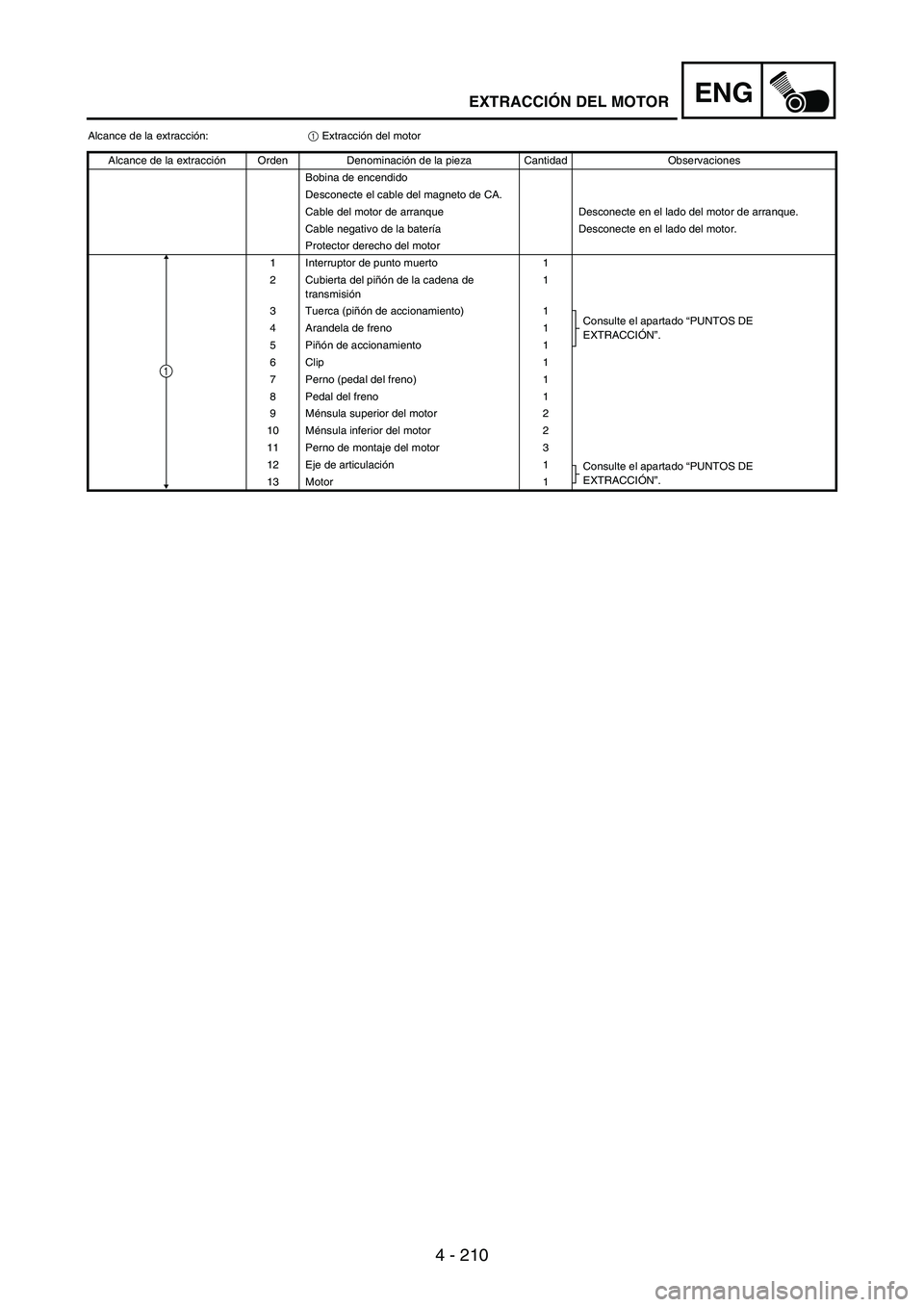

Alcance de la extracción:
1 Extracción del motor
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Bobina de encendido
Desconecte el cable del magneto de CA.
Cable del motor de arranque Desconecte en el lado del motor de arranque.
Cable negativo de la batería Desconecte en el lado del motor.
Protector derecho del motor
1 Interruptor de punto muerto 1
2 Cubierta del piñón de la cadena de
transmisión1
3 Tuerca (piñón de accionamiento) 1
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”. 4 Arandela de freno 1
5Piñón de accionamiento 1
6 Clip 1
7 Perno (pedal del freno) 1
8 Pedal del freno 1
9Ménsula superior del motor 2
10 Ménsula inferior del motor 2
11 Perno de montaje del motor 3
12 Eje de articulación1
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”.
13 Motor 1
1
EXTRACCIÓN DEL MOTOR

4 - 211
ENGENGINE REMOVAL

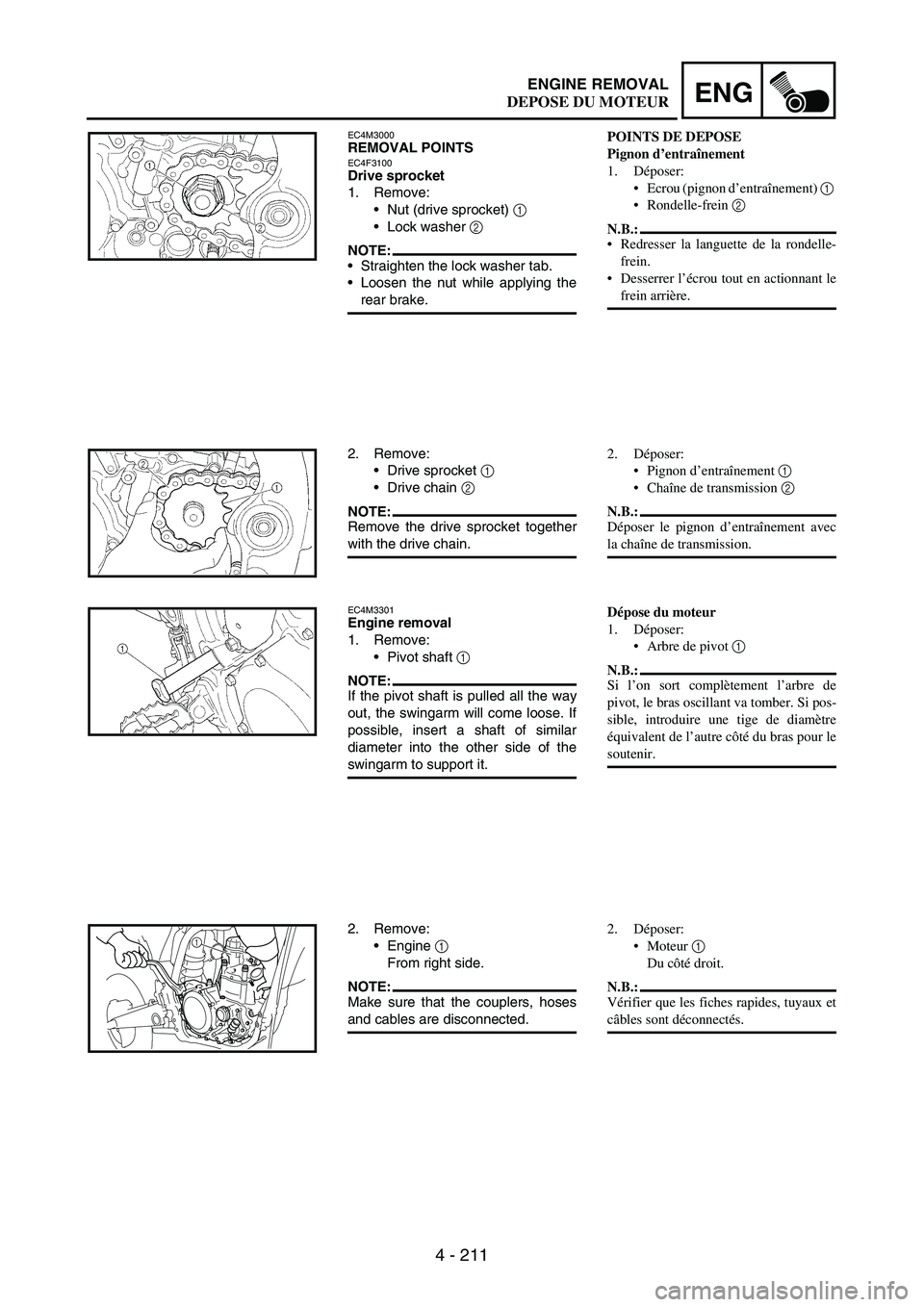

EC4M3000REMOVAL POINTSEC4F3100Drive sprocket
1. Remove:
Nut (drive sprocket)
1
Lock washer
2
NOTE:Straighten the lock washer tab.
Loosen the nut while applying the
rear brake.
2. Remove:
Drive sprocket
1
Drive chain
2
NOTE:Remove the drive sprocket together
with the drive chain.
EC4M3301Engine removal
1. Remove:
Pivot shaft
1
NOTE:If the pivot shaft is pulled all the way
out, the swingarm will come loose. If
possible, insert a shaft of similar
diameter into the other side of the
swingarm to support it.
2. Remove:
Engine
1
From right side.
NOTE:Make sure that the couplers, hoses
and cables are disconnected.
1
POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
Ecrou (pignon d’entraînement) 1
Rondelle-frein 2
N.B.:
Redresser la languette de la rondelle-
frein.
Desserrer l’écrou tout en actionnant le
frein arrière.
2. Déposer:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Déposer le pignon d’entraînement avec
la chaîne de transmission.
Dépose du moteur
1. Déposer:
Arbre de pivot 1
N.B.:
Si l’on sort complètement l’arbre de
pivot, le bras oscillant va tomber. Si pos-
sible, introduire une tige de diamètre
équivalent de l’autre côté du bras pour le
soutenir.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
Vérifier que les fiches rapides, tuyaux et
câbles sont déconnectés.
DEPOSE DU MOTEUR

4 - 212
ENG

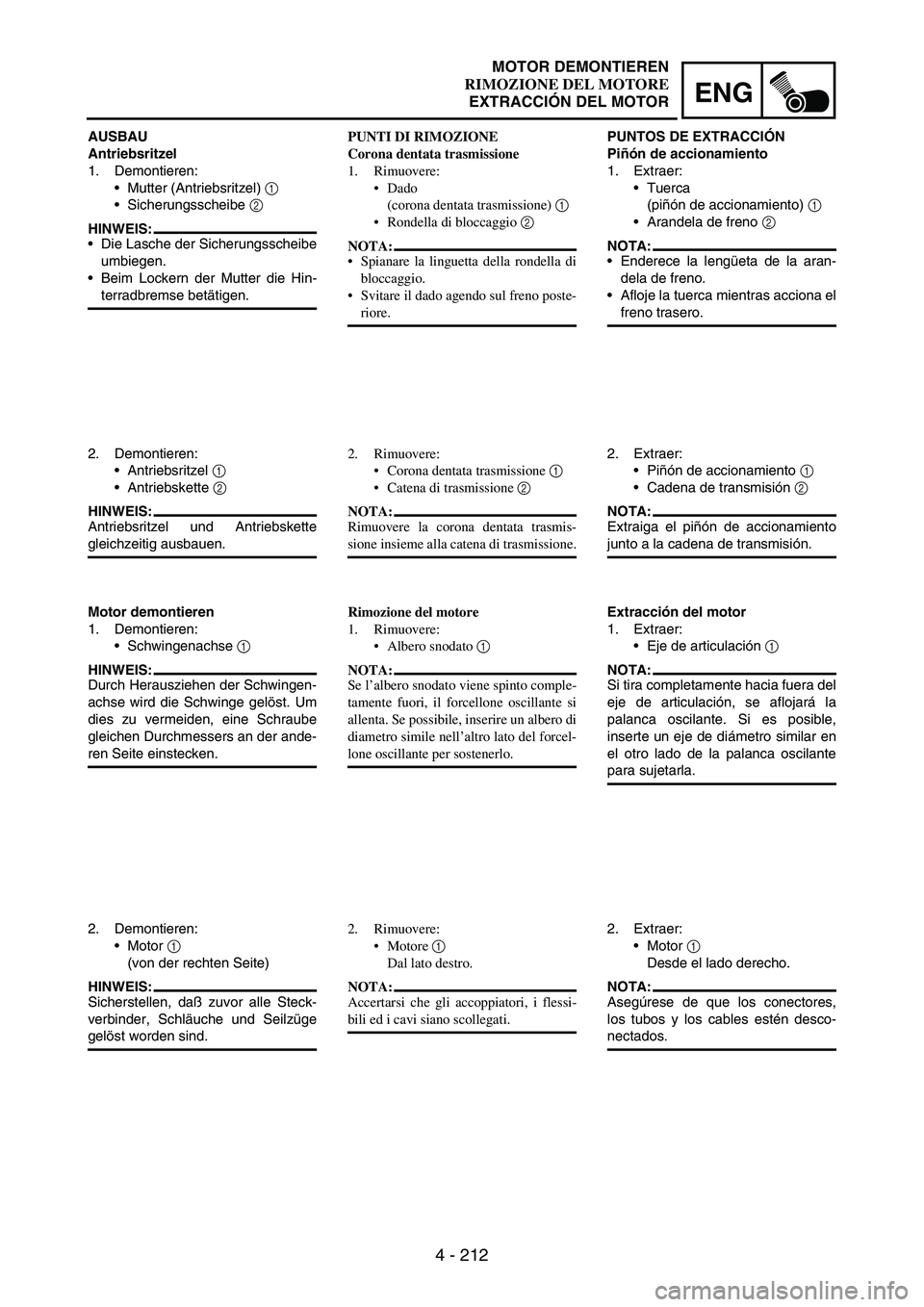

AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel)
1
Sicherungsscheibe
2
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen.
Beim Lockern der Mutter die Hin-
terradbremse betätigen.
2. Demontieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse
1
HINWEIS:
Durch Herausziehen der Schwingen-
achse wird die Schwinge gelöst. Um
dies zu vermeiden, eine Schraube
gleichen Durchmessers an der ande-
ren Seite einstecken.
2. Demontieren:
Motor
1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steck-
verbinder, Schläuche und Seilzüge
gelöst worden sind.PUNTI DI RIMOZIONE
Corona dentata trasmissione
1. Rimuovere:
Dado
(corona dentata trasmissione) 1
Rondella di bloccaggio 2
NOTA:
Spianare la linguetta della rondella di
bloccaggio.
Svitare il dado agendo sul freno poste-
riore.
2. Rimuovere:
Corona dentata trasmissione 1
Catena di trasmissione 2
NOTA:
Rimuovere la corona dentata trasmis-
sione insieme alla catena di trasmissione.
Rimozione del motore
1. Rimuovere:
Albero snodato 1
NOTA:
Se l’albero snodato viene spinto comple-
tamente fuori, il forcellone oscillante si
allenta. Se possibile, inserire un albero di
diametro simile nell’altro lato del forcel-
lone oscillante per sostenerlo.
2. Rimuovere:
Motore 1
Dal lato destro.
NOTA:
Accertarsi che gli accoppiatori, i flessi-
bili ed i cavi siano scollegati.PUNTOS DE EXTRACCIÓN
Piñón de accionamiento
1. Extraer:
Tuerca
(piñón de accionamiento)
1
Arandela de freno
2
NOTA:
Enderece la lengüeta de la aran-
dela de freno.
Afloje la tuerca mientras acciona el
freno trasero.
2. Extraer:
Piñón de accionamiento
1
Cadena de transmisión
2
NOTA:
Extraiga el piñón de accionamiento
junto a la cadena de transmisión.
Extracción del motor
1. Extraer:
Eje de articulación
1
NOTA:
Si tira completamente hacia fuera del
eje de articulación, se aflojará la
palanca oscilante. Si es posible,
inserte un eje de diámetro similar en
el otro lado de la palanca oscilante
para sujetarla.
2. Extraer:
Motor
1
Desde el lado derecho.
NOTA:
Asegúrese de que los conectores,
los tubos y los cables estén desco-
nectados.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
EXTRACCIÓN DEL MOTOR

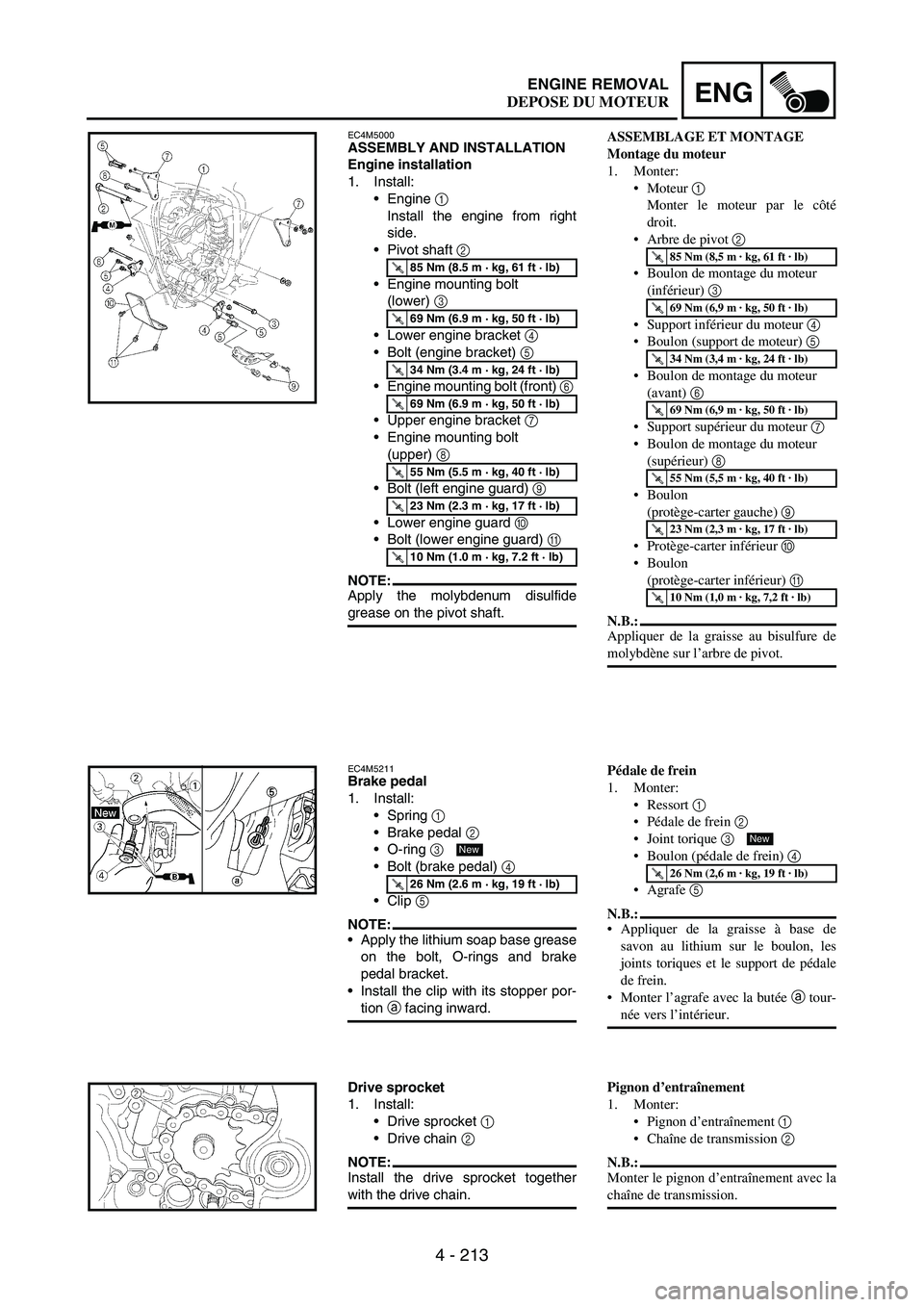

4 - 213
ENGENGINE REMOVAL
EC4M5000ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine
1
Install the engine from right
side.
Pivot shaft
2
Engine mounting bolt
(lower)
3
Lower engine bracket
4
Bolt (engine bracket)
5
Engine mounting bolt (front)
6
Upper engine bracket
7
Engine mounting bolt
(upper)
8
Bolt (left engine guard)
9
Lower engine guard
0
Bolt (lower engine guard)
A
NOTE:Apply the molybdenum disulfide
grease on the pivot shaft.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
EC4M5211Brake pedal
1. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-rings and brake
pedal bracket.
Install the clip with its stopper por-
tion
a facing inward.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
Drive sprocket
1. Install:
Drive sprocket
1
Drive chain
2
NOTE:Install the drive sprocket together
with the drive chain.
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Arbre de pivot 2
Boulon de montage du moteur
(inférieur) 3
Support inférieur du moteur 4
Boulon (support de moteur) 5
Boulon de montage du moteur
(avant) 6
Support supérieur du moteur 7
Boulon de montage du moteur
(supérieur) 8
Boulon
(protège-carter gauche) 9
Protège-carter inférieur 0
Boulon
(protège-carter inférieur) A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’arbre de pivot.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Agrafe 5
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le boulon, les
joints toriques et le support de pédale
de frein.
Monter l’agrafe avec la butée a tour-
née vers l’intérieur.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la
chaîne de transmission.
DEPOSE DU MOTEUR

4 - 214
ENG

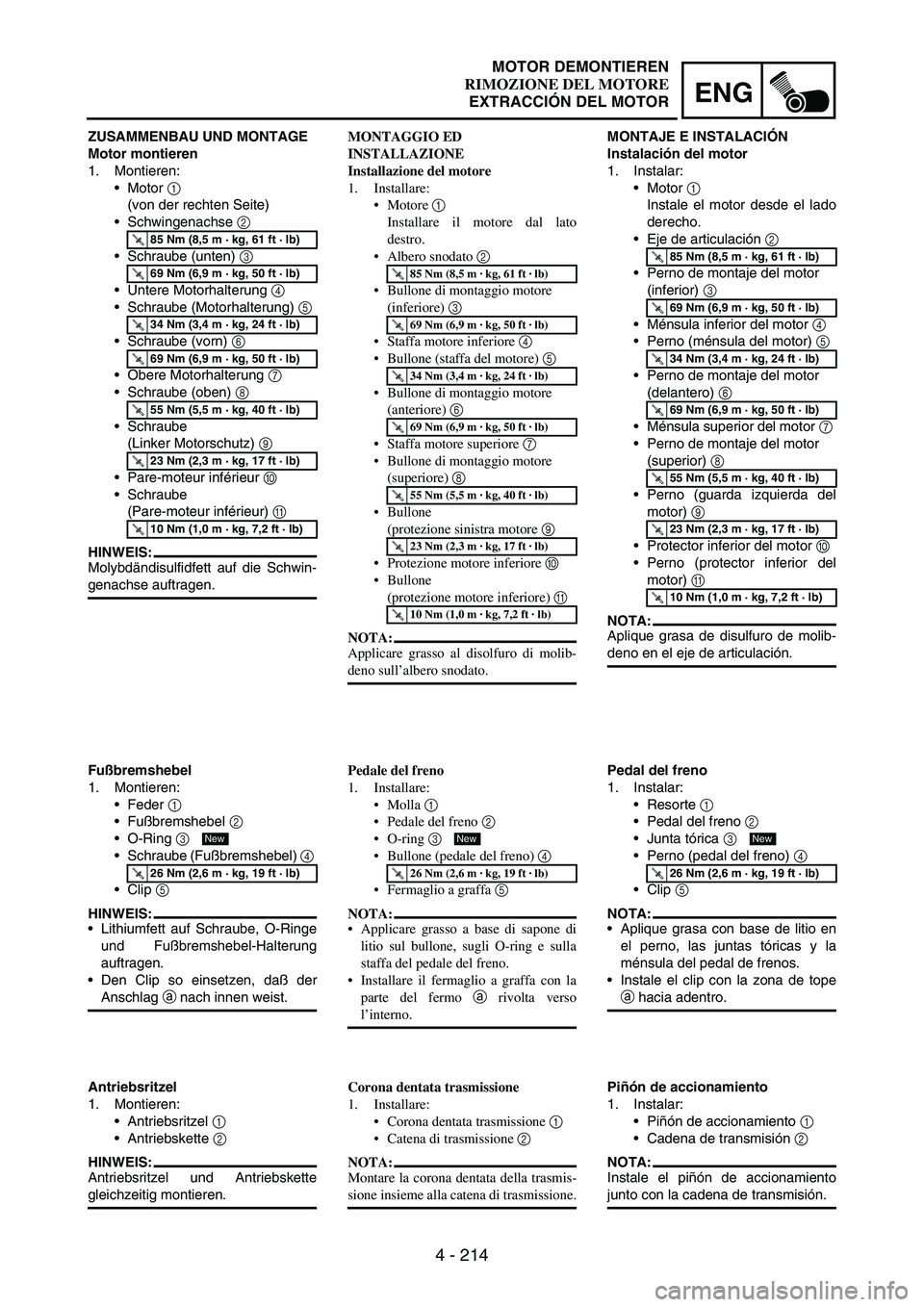

ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
(von der rechten Seite)
Schwingenachse
2
Schraube (unten)
3
Untere Motorhalterung
4
Schraube (Motorhalterung)
5
Schraube (vorn)
6
Obere Motorhalterung
7
Schraube (oben)
8
Schraube
(Linker Motorschutz)
9
Pare-moteur inférieur
0
Schraube
(Pare-moteur inférieur)
A
HINWEIS:
Molybdändisulfidfett auf die Schwin-
genachse auftragen.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Schraube (Fußbremshebel)
4
Clip
5
HINWEIS:
Lithiumfett auf Schraube, O-Ringe
und Fußbremshebel-Halterung
auftragen.
Den Clip so einsetzen, daß der
Anschlag
a nach innen weist.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und Antriebskette
gleichzeitig montieren.MONTAGGIO ED
INSTALLAZIONE
Installazione del motore
1. Installare:
Motore 1
Installare il motore dal lato
destro.
Albero snodato 2
Bullone di montaggio motore
(inferiore) 3
Staffa motore inferiore 4
Bullone (staffa del motore) 5
Bullone di montaggio motore
(anteriore) 6
Staffa motore superiore 7
Bullone di montaggio motore
(superiore) 8
Bullone
(protezione sinistra motore 9
Protezione motore inferiore 0
Bullone
(protezione motore inferiore) A
NOTA:
Applicare grasso al disolfuro di molib-
deno sull’albero snodato.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedale del freno
1. Installare:
Molla 1
Pedale del freno 2
O-ring 3
Bullone (pedale del freno) 4
Fermaglio a graffa 5
NOTA:
Applicare grasso a base di sapone di
litio sul bullone, sugli O-ring e sulla
staffa del pedale del freno.
Installare il fermaglio a graffa con la
parte del fermo a rivolta verso
l’interno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Corona dentata trasmissione
1. Installare:
Corona dentata trasmissione 1
Catena di trasmissione 2
NOTA:
Montare la corona dentata della trasmis-
sione insieme alla catena di trasmissione.MONTAJE E INSTALACIÓN
Instalación del motor
1. Instalar:
Motor
1
Instale el motor desde el lado
derecho.
Eje de articulación
2
Perno de montaje del motor
(inferior)
3
Ménsula inferior del motor
4
Perno (ménsula del motor)
5
Perno de montaje del motor
(delantero)
6
Ménsula superior del motor
7
Perno de montaje del motor
(superior)
8
Perno (guarda izquierda del
motor)
9
Protector inferior del motor
0
Perno (protector inferior del
motor)
A
NOTA:
Aplique grasa de disulfuro de molib-
deno en el eje de articulación.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedal del freno
1. Instalar:
Resorte
1
Pedal del freno
2
Junta tórica
3
Perno (pedal del freno)
4
Clip
5
NOTA:
Aplique grasa con base de litio en
el perno, las juntas tóricas y la
ménsula del pedal de frenos.
Instale el clip con la zona de tope
a hacia adentro.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Piñón de accionamiento
1. Instalar:
Piñón de accionamiento
1
Cadena de transmisión
2
NOTA:
Instale el piñón de accionamiento
junto con la cadena de transmisión.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
EXTRACCIÓN DEL MOTOR

4 - 215

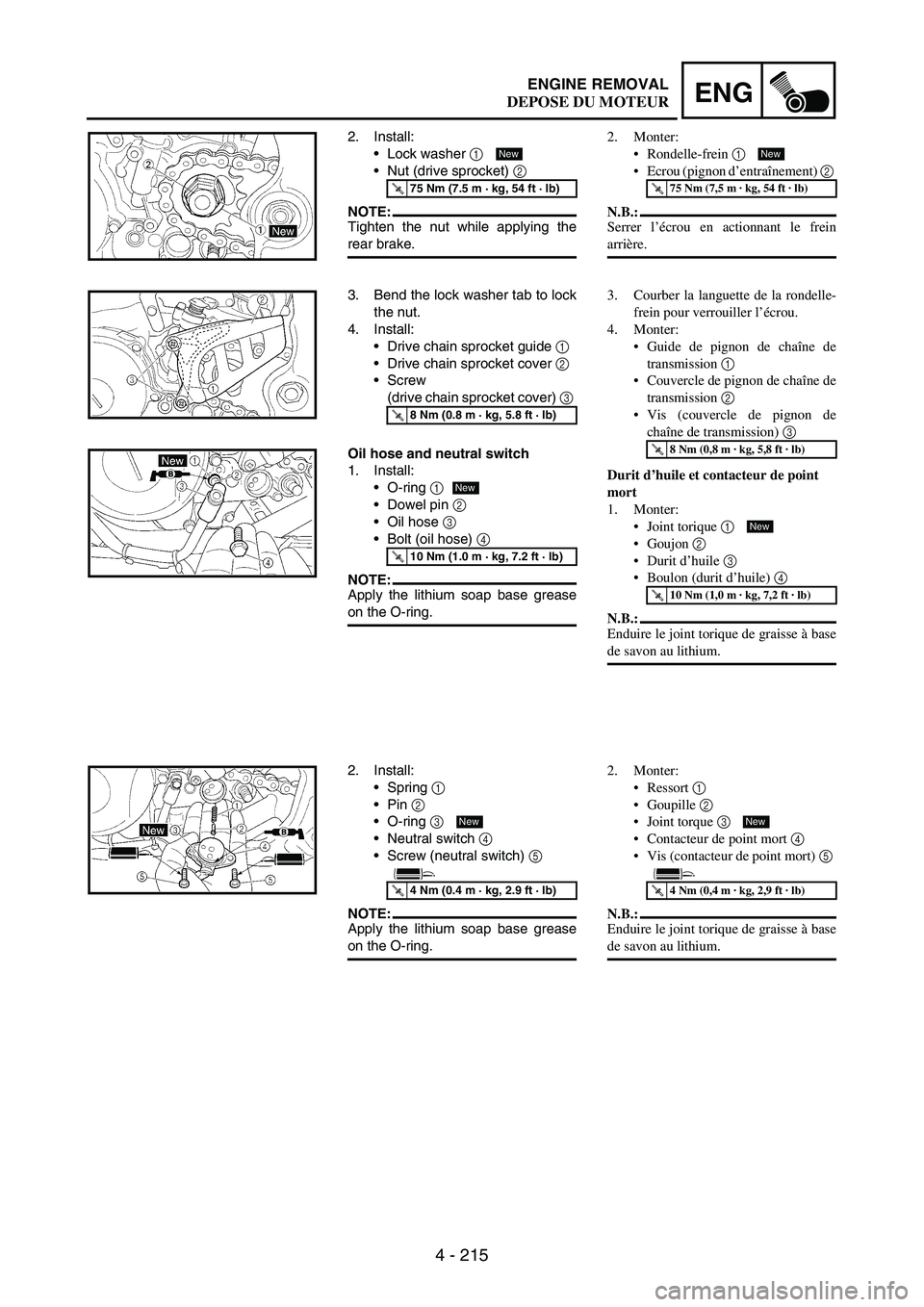

ENGENGINE REMOVAL
2. Install:
Lock washer
1
Nut (drive sprocket)
2
NOTE:Tighten the nut while applying the
rear brake.
T R..75 Nm (7.5 m · kg, 54 ft · lb)
New
3. Bend the lock washer tab to lock
the nut.
4. Install:
Drive chain sprocket guide
1
Drive chain sprocket cover
2
Screw
(drive chain sprocket cover)
3
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
Oil hose and neutral switch
1. Install:
O-ring
1
Dowel pin
2
Oil hose
3
Bolt (oil hose)
4
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
2. Install:
Spring
1
Pin
2
O-ring
3
Neutral switch
4
Screw (neutral switch)
5
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
New
2. Monter:
Rondelle-frein 1
Ecrou (pignon d’entraînement) 2
N.B.:
Serrer l’écrou en actionnant le frein
arrière.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Courber la languette de la rondelle-
frein pour verrouiller l’écrou.
4. Monter:
Guide de pignon de chaîne de
transmission 1
Couvercle de pignon de chaîne de
transmission 2
Vis (couvercle de pignon de
chaîne de transmission) 3
Durit d’huile et contacteur de point
mort
1. Monter:
Joint torique 1
Goujon 2
Durit d’huile 3
Boulon (durit d’huile) 4
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
2. Monter:
Ressort 1
Goupille 2
Joint torque 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
DEPOSE DU MOTEUR
