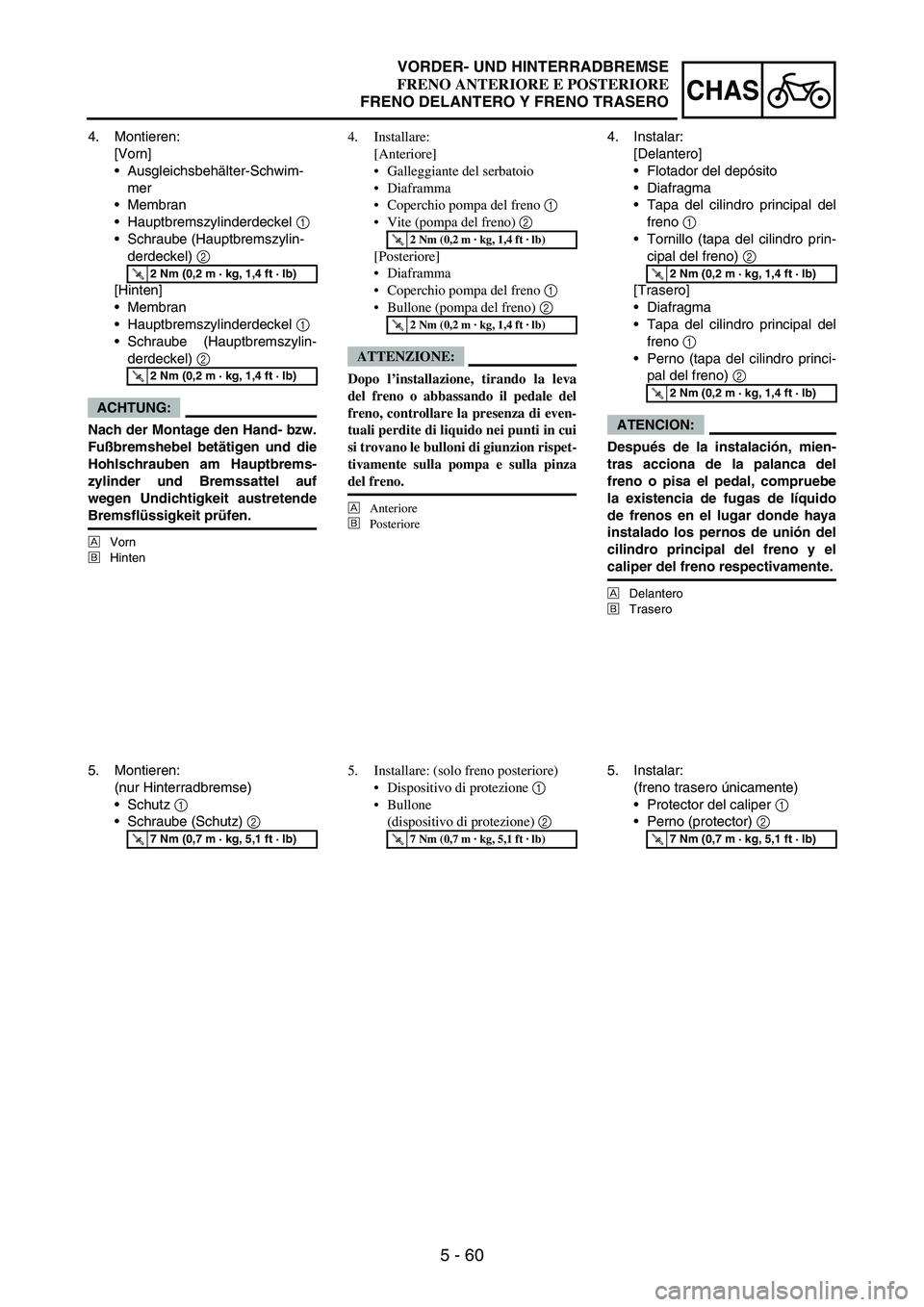

5 - 60
CHAS
4. Montieren:
[Vorn]
Ausgleichsbehälter-Schwim-
mer
Membran
Hauptbremszylinderdeckel
1
Schraube (Hauptbremszylin-
derdeckel)
2
[Hinten]
Membran
Hauptbremszylinderdeckel
1
Schraube (Hauptbremszylin-
derdeckel)
2
ACHTUNG:
Nach der Montage den Hand- bzw.
Fußbremshebel betätigen und die
Hohlschrauben am Hauptbrems-
zylinder und Bremssattel auf
wegen Undichtigkeit austretende
Bremsflüssigkeit prüfen.
ÈVorn
ÉHinten
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Montieren:
(nur Hinterradbremse)
Schutz
1
Schraube (Schutz)
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Installare:
[Anteriore]
Galleggiante del serbatoio
Diaframma
Coperchio pompa del freno 1
Vite (pompa del freno) 2
[Posteriore]
Diaframma
Coperchio pompa del freno 1
Bullone (pompa del freno) 2
ATTENZIONE:
Dopo l’installazione, tirando la leva
del freno o abbassando il pedale del
freno, controllare la presenza di even-
tuali perdite di liquido nei punti in cui
si trovano le bulloni di giunzion rispet-
tivamente sulla pompa e sulla pinza
del freno.
È
Anteriore
É
Posteriore
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Installare: (solo freno posteriore)
Dispositivo di protezione 1
Bullone
(dispositivo di protezione) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Instalar:
[Delantero]
Flotador del depósito
Diafragma
Tapa del cilindro principal del
freno
1
Tornillo (tapa del cilindro prin-
cipal del freno)
2
[Trasero]
Diafragma
Tapa del cilindro principal del
freno
1
Perno (tapa del cilindro princi-
pal del freno)
2
ATENCION:
Después de la instalación, mien-
tras acciona de la palanca del
freno o pisa el pedal, compruebe
la existencia de fugas de líquido
de frenos en el lugar donde haya
instalado los pernos de unión del
cilindro principal del freno y el
caliper del freno respectivamente.
ÈDelantero
ÉTrasero
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Instalar:
(freno trasero únicamente)
Protector del caliper
1
Perno (protector)
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
FRENO DELANTERO Y FRENO TRASERO

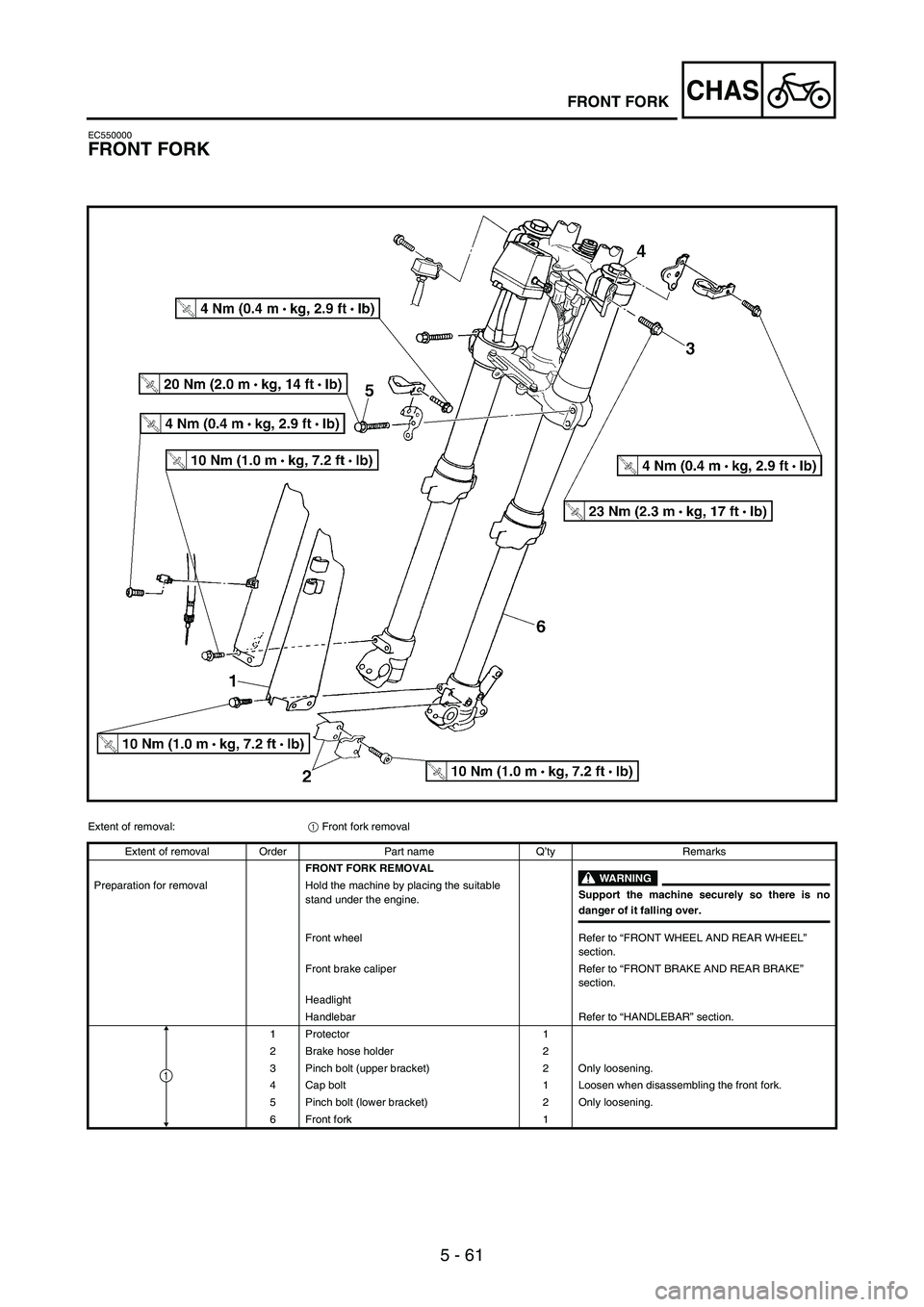

5 - 61
CHASFRONT FORK
EC550000
FRONT FORK
Extent of removal:
1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Front wheel Refer to “FRONT WHEEL AND REAR WHEEL”
section.
Front brake caliper Refer to “FRONT BRAKE AND REAR BRAKE”
section.
Headlight
Handlebar Refer to “HANDLEBAR” section.
1 Protector 1
2 Brake hose holder 2
3 Pinch bolt (upper bracket) 2 Only loosening.
4 Cap bolt 1 Loosen when disassembling the front fork.
5 Pinch bolt (lower bracket) 2 Only loosening.
6 Front fork 1
1

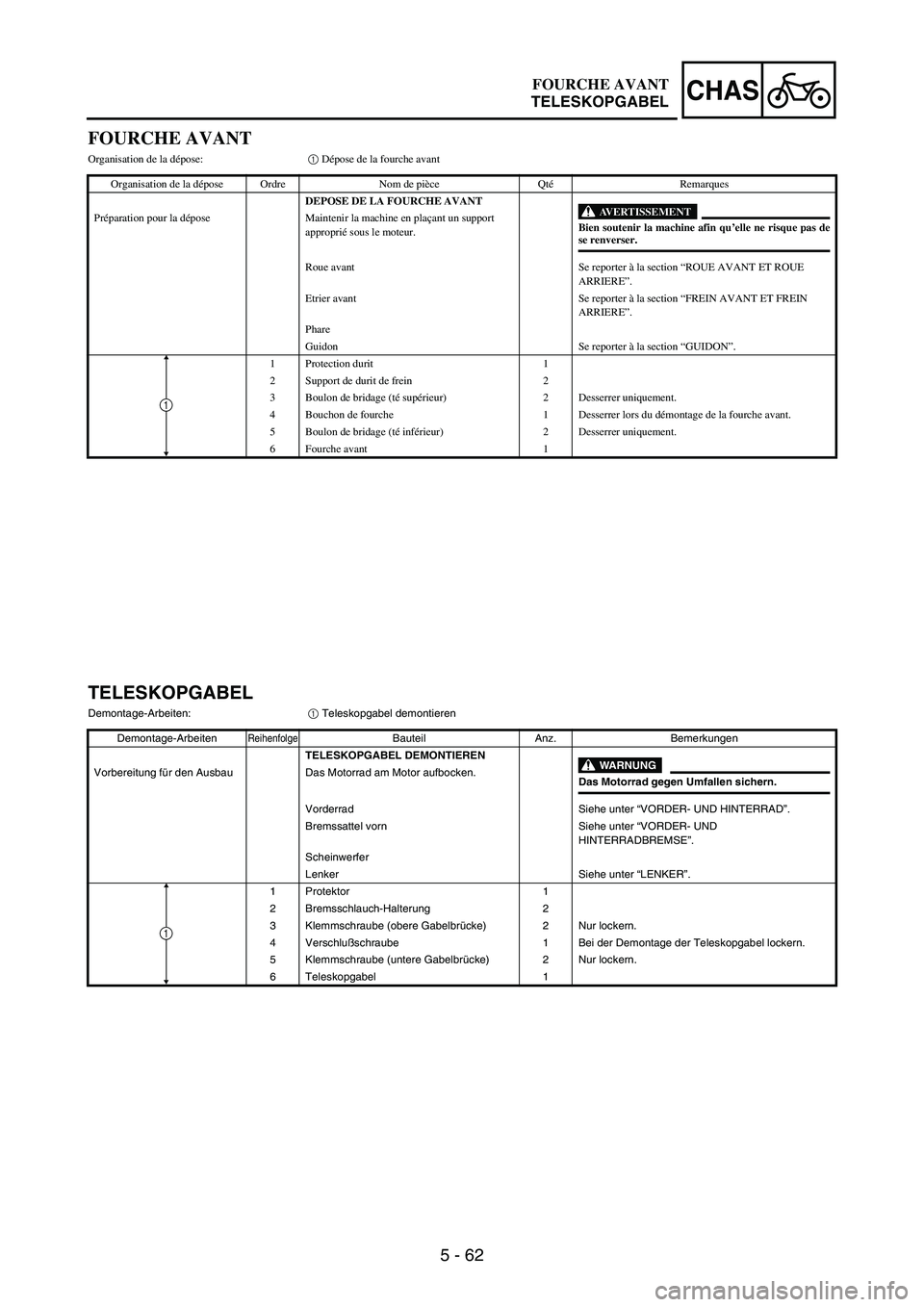

5 - 62
CHAS
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA FOURCHE AVANT
AVERTISSEMENTBien soutenir la machine afin qu’elle ne risque pas dese renverser. Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Phare
Guidon Se reporter à la section “GUIDON”.
1 Protection durit 1
2 Support de durit de frein 2
3 Boulon de bridage (té supérieur) 2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche avant.
5 Boulon de bridage (té inférieur) 2 Desserrer uniquement.
6 Fourche avant 1
1
TELESKOPGABEL
Demontage-Arbeiten:
1 Teleskopgabel demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern. Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Vorderrad Siehe unter “VORDER- UND HINTERRAD”.
Bremssattel vorn Siehe unter “VORDER- UND
HINTERRADBREMSE”.
Scheinwerfer
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabelbrücke) 2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel lockern.
5 Klemmschraube (untere Gabelbrücke) 2 Nur lockern.
6 Teleskopgabel 1
1
FOURCHE AVANT
TELESKOPGABEL

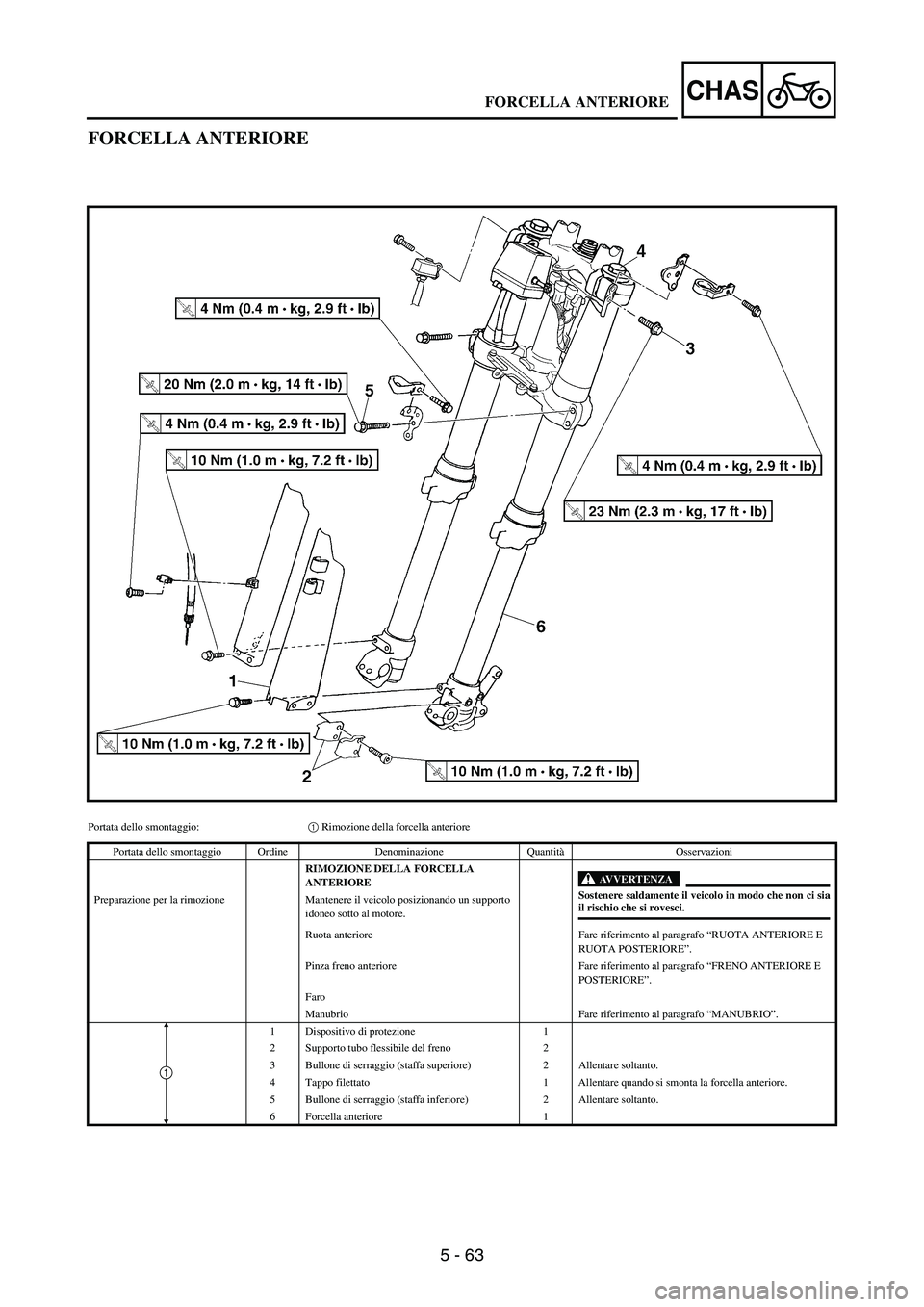

5 - 63
CHAS
FORCELLA ANTERIORE
Portata dello smontaggio:1 Rimozione della forcella anteriore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELLA FORCELLA
ANTERIORE
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Ruota anteriore Fare riferimento al paragrafo “RUOTA ANTERIORE E
RUOTA POSTERIORE”.
Pinza freno anteriore Fare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Faro
Manubrio Fare riferimento al paragrafo “MANUBRIO”.
1 Dispositivo di protezione 1
2 Supporto tubo flessibile del freno 2
3 Bullone di serraggio (staffa superiore) 2 Allentare soltanto.
4 Tappo filettato 1 Allentare quando si smonta la forcella anteriore.
5 Bullone di serraggio (staffa inferiore) 2 Allentare soltanto.
6 Forcella anteriore 1
1
FORCELLA ANTERIORE

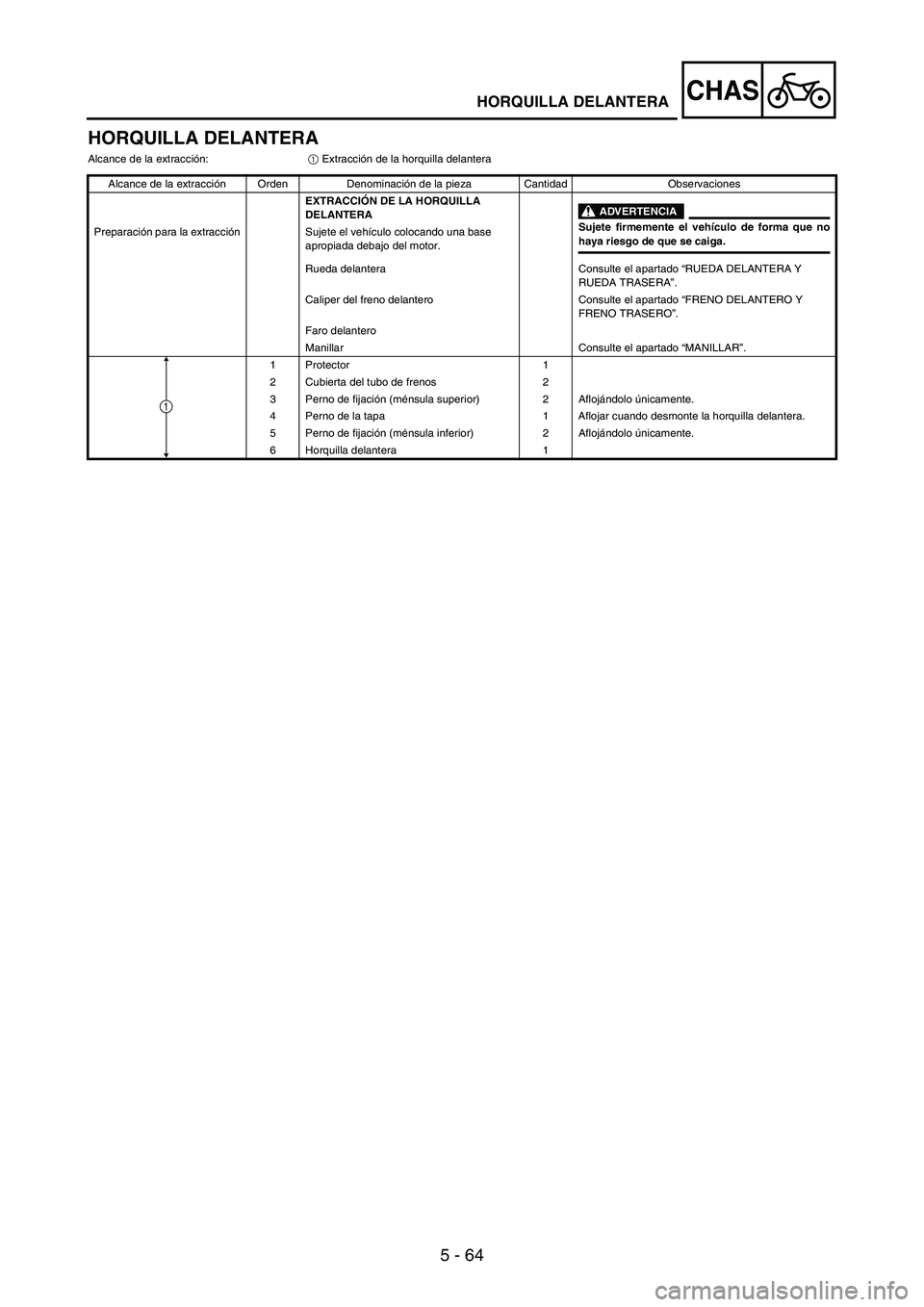

5 - 64
CHAS
HORQUILLA DELANTERA
Alcance de la extracción:
1 Extracción de la horquilla delantera
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA HORQUILLA
DELANTERA
ADVERTENCIA
Sujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
Rueda delantera Consulte el apartado “RUEDA DELANTERA Y
RUEDA TRASERA”.
Caliper del freno delantero Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Faro delantero
Manillar Consulte el apartado “MANILLAR”.
1 Protector 1
2 Cubierta del tubo de frenos 2
3 Perno de fijación (ménsula superior) 2 Aflojándolo únicamente.
4 Perno de la tapa 1 Aflojar cuando desmonte la horquilla delantera.
5 Perno de fijación (ménsula inferior) 2 Aflojándolo únicamente.
6 Horquilla delantera 1
1
HORQUILLA DELANTERA

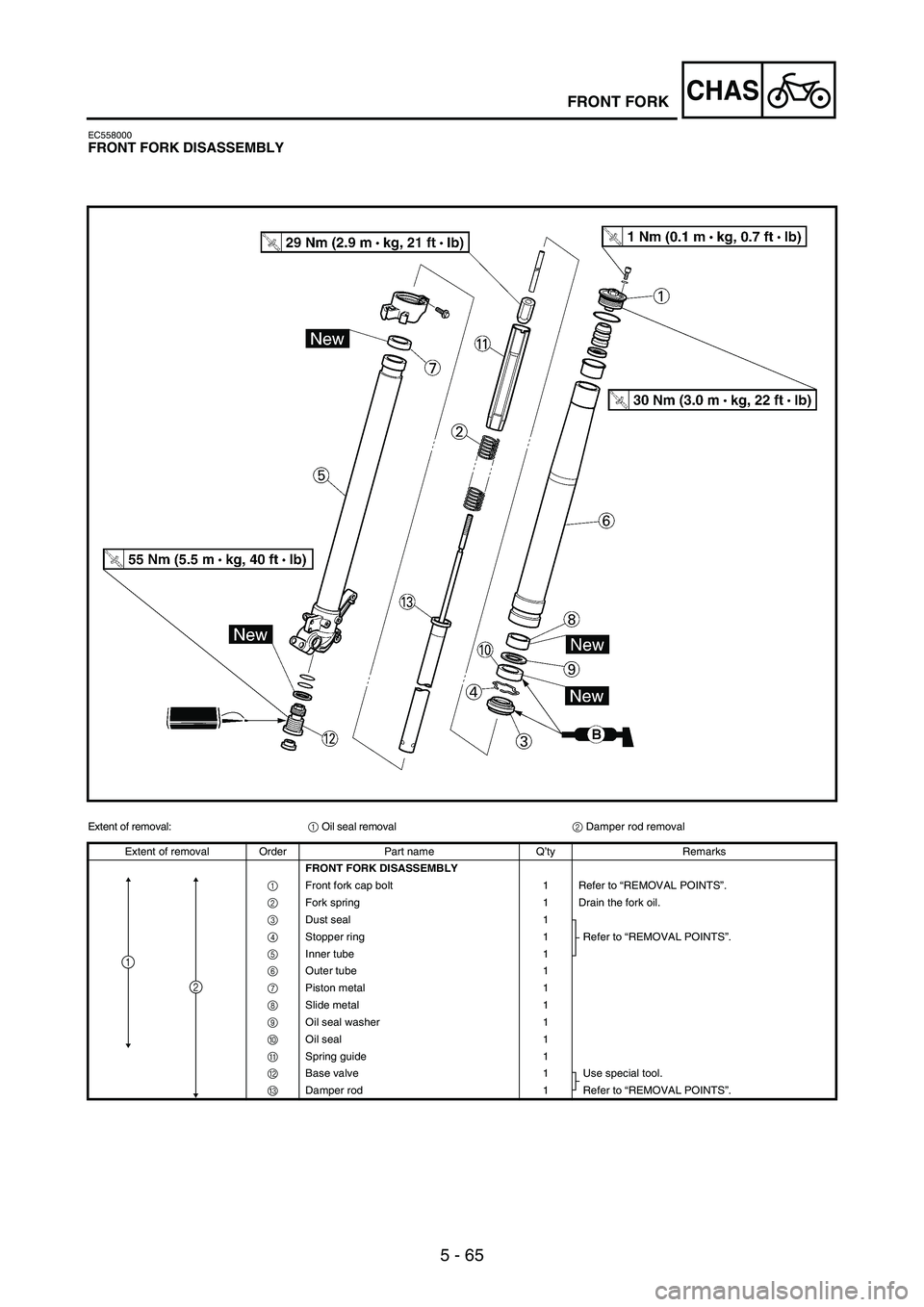

5 - 65
CHASFRONT FORK
EC558000FRONT FORK DISASSEMBLY
Extent of removal:
1 Oil seal removal
2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Front fork cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”.
4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Oil seal washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2

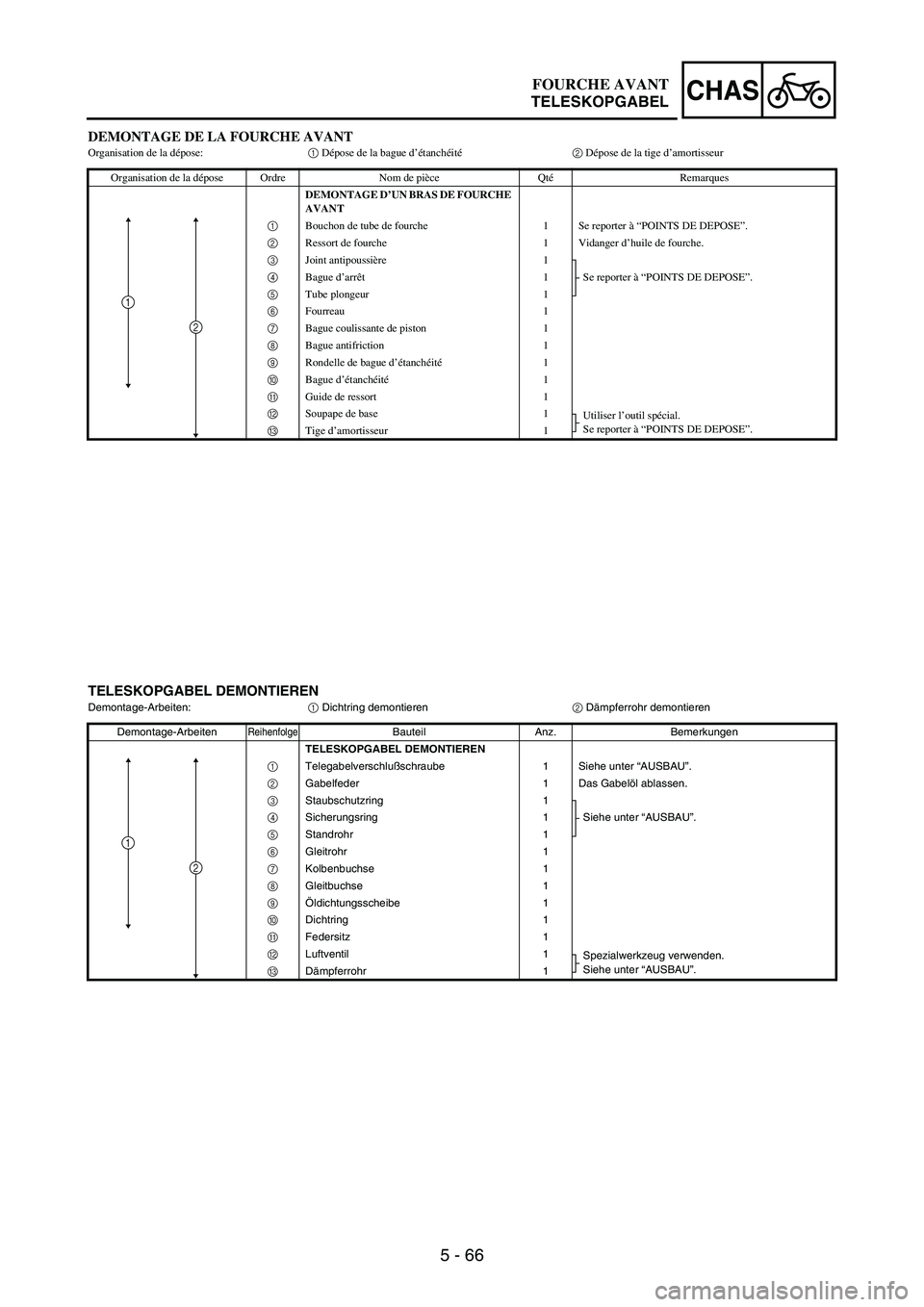

5 - 66
CHAS
DEMONTAGE DE LA FOURCHE AVANTOrganisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE D’UN BRAS DE FOURCHE
AVANT
1 Bouchon de tube de fourche 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt1
5 Tube plongeur 1
6 Fourreau 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle de bague d’étanchéité1
0 Bague d’étanchéité1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2
TELESKOPGABEL DEMONTIERENDemontage-Arbeiten:
1 Dichtring demontieren
2 Dämpferrohr demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
1 Telegabelverschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”.
4 Sicherungsring 1
5 Standrohr 1
6 Gleitrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Öldichtungsscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
FOURCHE AVANT
TELESKOPGABEL

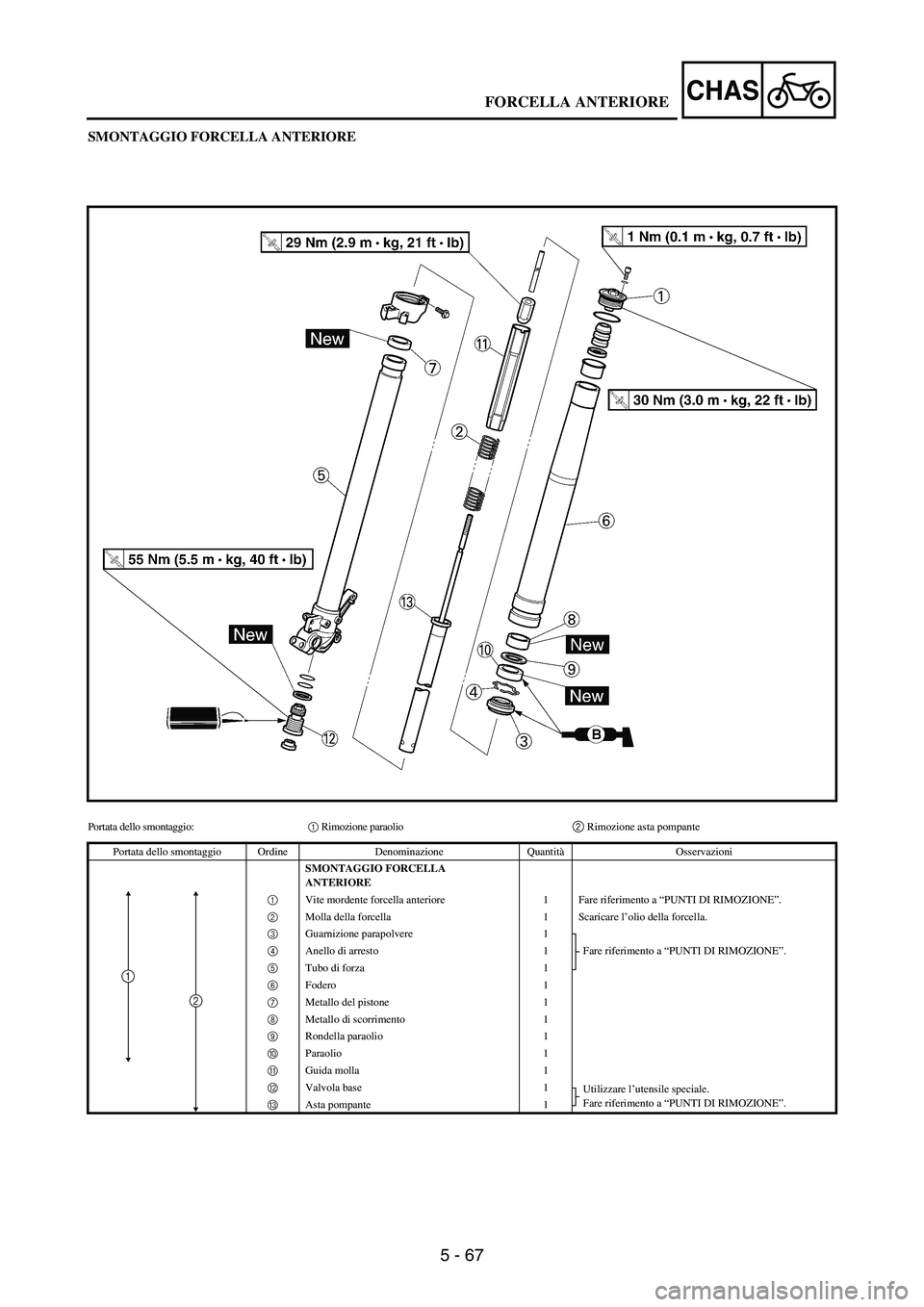

5 - 67
CHAS
SMONTAGGIO FORCELLA ANTERIORE
Portata dello smontaggio:1 Rimozione paraolio2 Rimozione asta pompante
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO FORCELLA
ANTERIORE
1 Vite mordente forcella anteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Molla della forcella 1 Scaricare l’olio della forcella.
3 Guarnizione parapolvere 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 4 Anello di arresto 1
5 Tubo di forza 1
6 Fodero 1
7 Metallo del pistone 1
8 Metallo di scorrimento 1
9 Rondella paraolio 1
0 Paraolio 1
A Guida molla 1
B Valvola base 1
Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
C Asta pompante 1
1
2
FORCELLA ANTERIORE

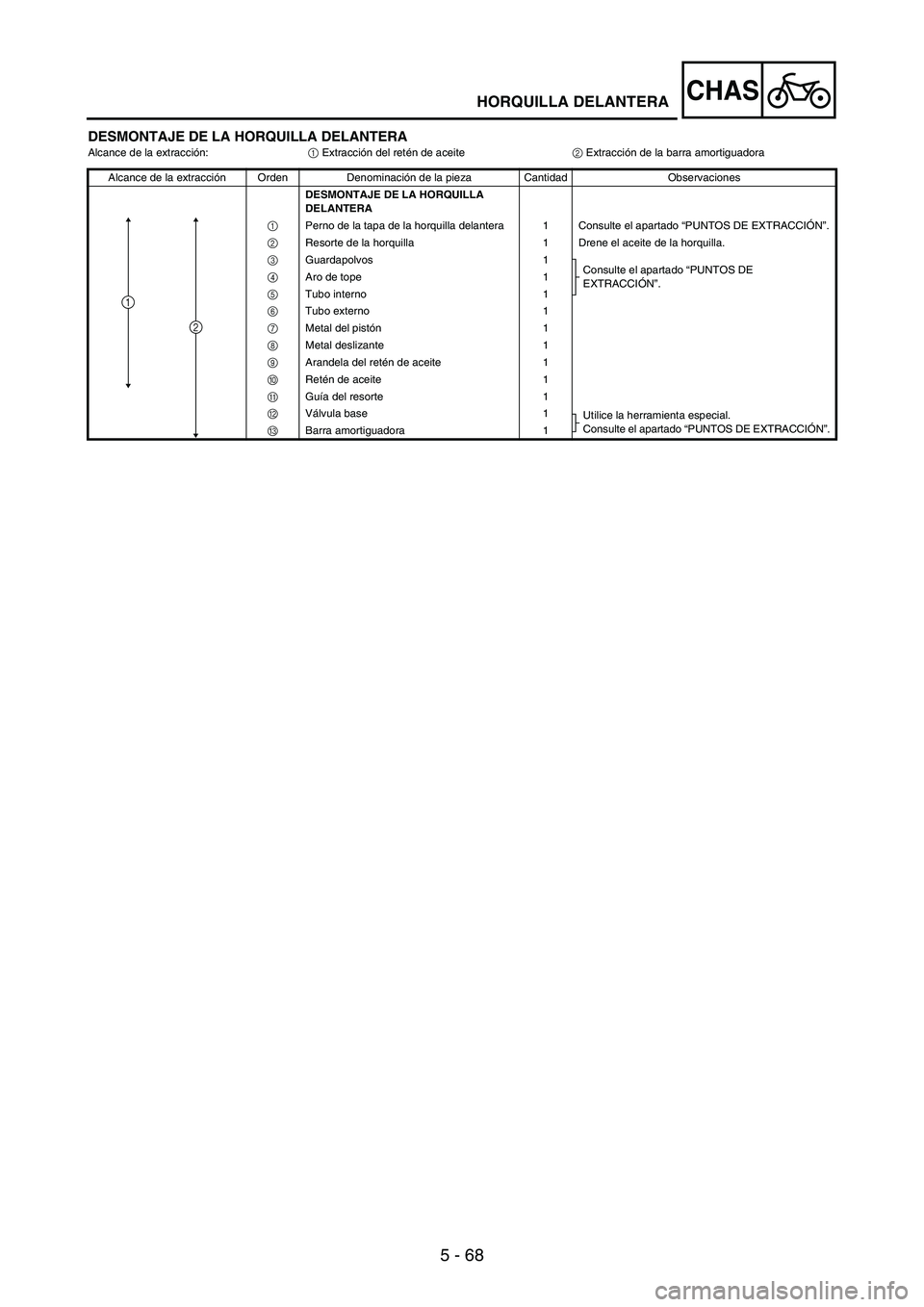

5 - 68
CHAS
DESMONTAJE DE LA HORQUILLA DELANTERAAlcance de la extracción:
1 Extracción del retén de aceite
2 Extracción de la barra amortiguadora
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1 Perno de la tapa de la horquilla delantera 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2 Resorte de la horquilla 1 Drene el aceite de la horquilla.
3 Guardapolvos 1
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”. 4 Aro de tope 1
5 Tubo interno 1
6 Tubo externo 1
7 Metal del pistón1
8 Metal deslizante 1
9 Arandela del retén de aceite 1
0 Retén de aceite 1
A Guía del resorte 1
B Válvula base 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
C Barra amortiguadora 1
1
2
HORQUILLA DELANTERA

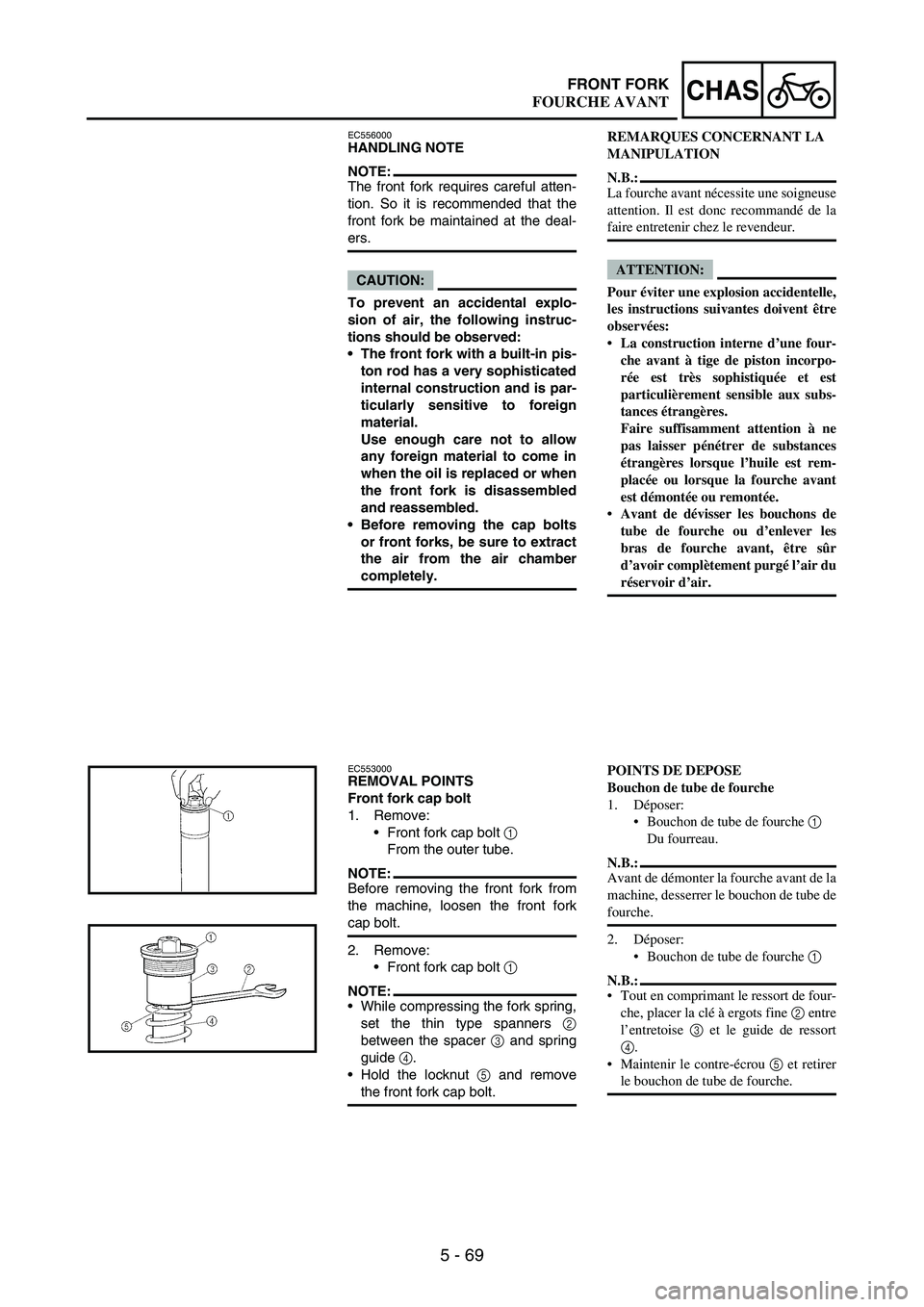

5 - 69
CHASFRONT FORK
EC556000HANDLING NOTE
NOTE:The front fork requires careful atten-
tion. So it is recommended that the
front fork be maintained at the deal-
ers.
CAUTION:
To prevent an accidental explo-
sion of air, the following instruc-
tions should be observed:
The front fork with a built-in pis-
ton rod has a very sophisticated
internal construction and is par-
ticularly sensitive to foreign
material.
Use enough care not to allow
any foreign material to come in
when the oil is replaced or when
the front fork is disassembled
and reassembled.
Before removing the cap bolts
or front forks, be sure to extract
the air from the air chamber
completely.
EC553000REMOVAL POINTS
Front fork cap bolt
1. Remove:
Front fork cap bolt
1
From the outer tube.
NOTE:Before removing the front fork from
the machine, loosen the front fork
cap bolt.
2. Remove:
Front fork cap bolt
1
NOTE:While compressing the fork spring,
set the thin type spanners
2
between the spacer
3 and spring
guide
4.
Hold the locknut
5 and remove
the front fork cap bolt.
REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneuse
attention. Il est donc recommandé de la
faire entretenir chez le revendeur.
ATTENTION:
Pour éviter une explosion accidentelle,
les instructions suivantes doivent être
observées:
La construction interne d’une four-
che avant à tige de piston incorpo-
rée est très sophistiquée et est
particulièrement sensible aux subs-
tances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
Avant de dévisser les bouchons de
tube de fourche ou d’enlever les
bras de fourche avant, être sûr
d’avoir complètement purgé l’air du
réservoir d’air.
POINTS DE DEPOSE
Bouchon de tube de fourche
1. Déposer:
Bouchon de tube de fourche 1
Du fourreau.
N.B.:
Avant de démonter la fourche avant de la
machine, desserrer le bouchon de tube de
fourche.
2. Déposer:
Bouchon de tube de fourche 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et retirer
le bouchon de tube de fourche.
FOURCHE AVANT
