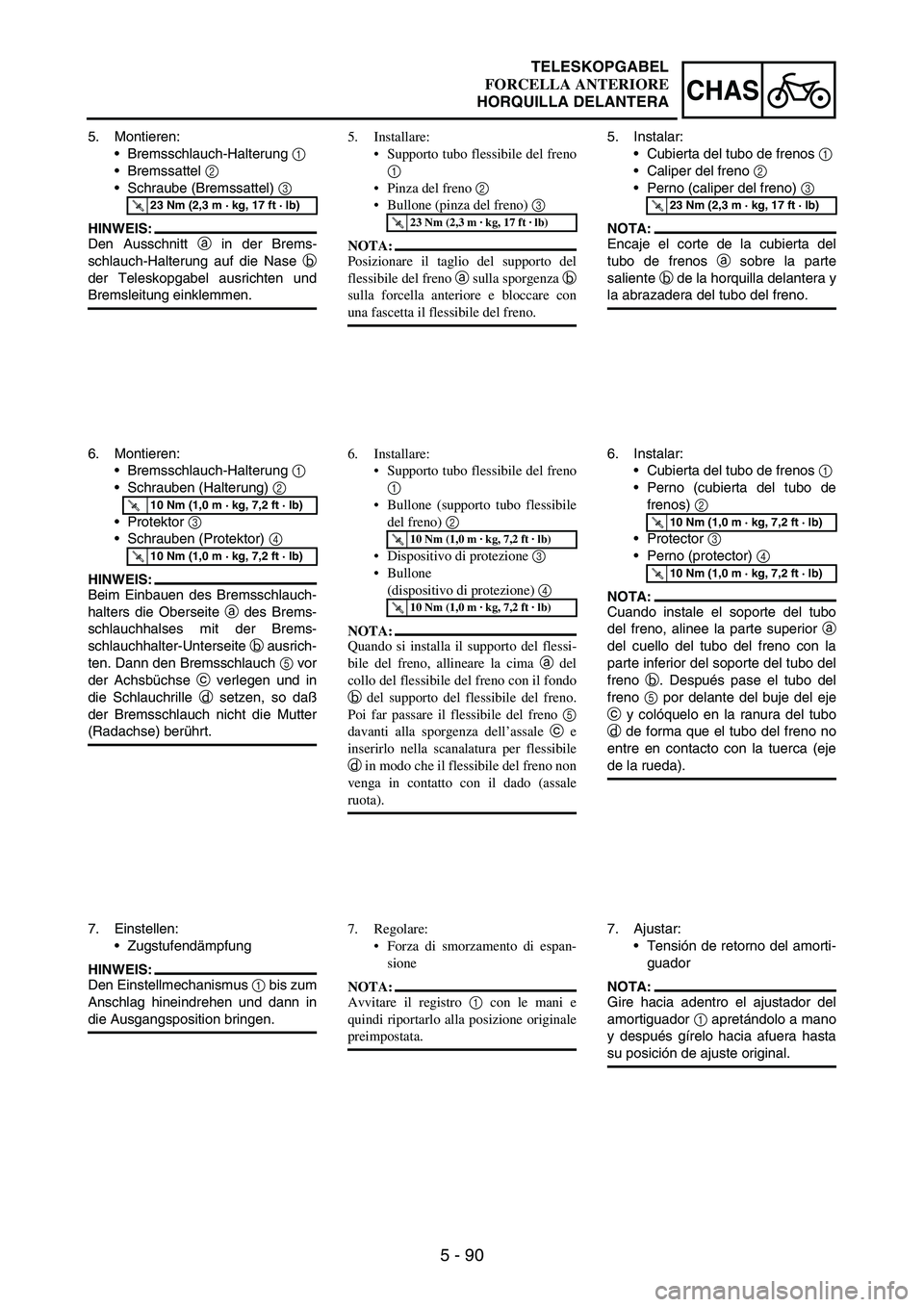

5 - 90
CHAS
5. Montieren:
Bremsschlauch-Halterung
1
Bremssattel
2
Schraube (Bremssattel)
3
HINWEIS:
Den Ausschnitt
a in der Brems-
schlauch-Halterung auf die Nase
b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung)
2
Protektor
3
Schrauben (Protektor)
4
HINWEIS:
Beim Einbauen des Bremsschlauch-
halters die Oberseite
a des Brems-
schlauchhalses mit der Brems-
schlauchhalter-Unterseite
b ausrich-
ten. Dann den Bremsschlauch
5 vor
der Achsbüchse
c verlegen und in
die Schlauchrille
d setzen, so daß
der Bremsschlauch nicht die Mutter
(Radachse) berührt.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus
1 bis zum
Anschlag hineindrehen und dann in
die Ausgangsposition bringen.5. Installare:
Supporto tubo flessibile del freno
1
Pinza del freno 2
Bullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Installare:
Supporto tubo flessibile del freno
1
Bullone (supporto tubo flessibile
del freno) 2
Dispositivo di protezione 3
Bullone
(dispositivo di protezione) 4
NOTA:
Quando si installa il supporto del flessi-
bile del freno, allineare la cima a del
collo del flessibile del freno con il fondo
b del supporto del flessibile del freno.
Poi far passare il flessibile del freno 5
davanti alla sporgenza dell’assale c e
inserirlo nella scanalatura per flessibile
d in modo che il flessibile del freno non
venga in contatto con il dado (assale
ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
Forza di smorzamento di espan-
sione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.5. Instalar:
Cubierta del tubo de frenos
1
Caliper del freno
2
Perno (caliper del freno)
3
NOTA:
Encaje el corte de la cubierta del
tubo de frenos
a sobre la parte
saliente
b de la horquilla delantera y
la abrazadera del tubo del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Instalar:
Cubierta del tubo de frenos
1
Perno (cubierta del tubo de
frenos)
2
Protector
3
Perno (protector)
4
NOTA:
Cuando instale el soporte del tubo
del freno, alinee la parte superior
a
del cuello del tubo del freno con la
parte inferior del soporte del tubo del
freno
b. Después pase el tubo del
freno
5 por delante del buje del eje
c y colóquelo en la ranura del tubo
d de forma que el tubo del freno no
entre en contacto con la tuerca (eje
de la rueda).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
Tensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del
amortiguador
1 apretándolo a mano
y después gírelo hacia afuera hasta
su posición de ajuste original.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 91
CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5 Engine stop switch 1 Disconnect the engine stop switch lead.
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Start switch 1 Disconnect the start switch lead.
8 Throttle cable cap 1
9 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
10 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
11 Right grip 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Grip cap cover 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1

5 - 92
CHAS
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU GUIDON
Préparation pour la dépose Phare
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Débrancher le fil de bouton d’embrayage.
5 Coupe-circuit du moteur 1 Débrancher le fil de bouton d’arrêt du moteur.
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Commutateur de démarrage 1 Débrancher le fil de bouton de démarrage.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz 2 (poussé)1Déconnecter du côté accélérateur.
10 Câble des gaz 1 (tiré)1Déconnecter du côté accélérateur.
11 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Cache (capuchon de la poignée des gaz) 1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Demi-palier supérieur de guidon 2
16 Guidon 1
1
LENKER
Demontage-Arbeiten:
1 Lenker demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
LENKER DEMONTIEREN
Vorbereitung den Ausbau Scheinwerfer
1Heißstarterseilzug 1 Hebelseitig demontieren.
2Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1 Die Kupplungsschalterleitung abtrennen.
5 Motorstoppschalter 1 Die Motorstoppschalterleitung abtrennen.
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Startschalter 1 Die Starterschalterleitung abtrennen.
8 Gasseilzugkappe 1
9 Gaszug 2 1 Gasdrehgriffseitig demontieren.
10 Gaszug 1 1 Gasdrehgriffseitig demontieren.
11 Rechter Griff 1 Siehe unter “AUSBAU”.
12 Führungsrohr 1
13 Abdeckung (Griffkappe) 1
14 Linker Griff 1 Siehe unter “AUSBAU”.
15 Oberer Lenkerhalter 2
16 Lenker 1
1
GUIDON
LENKER

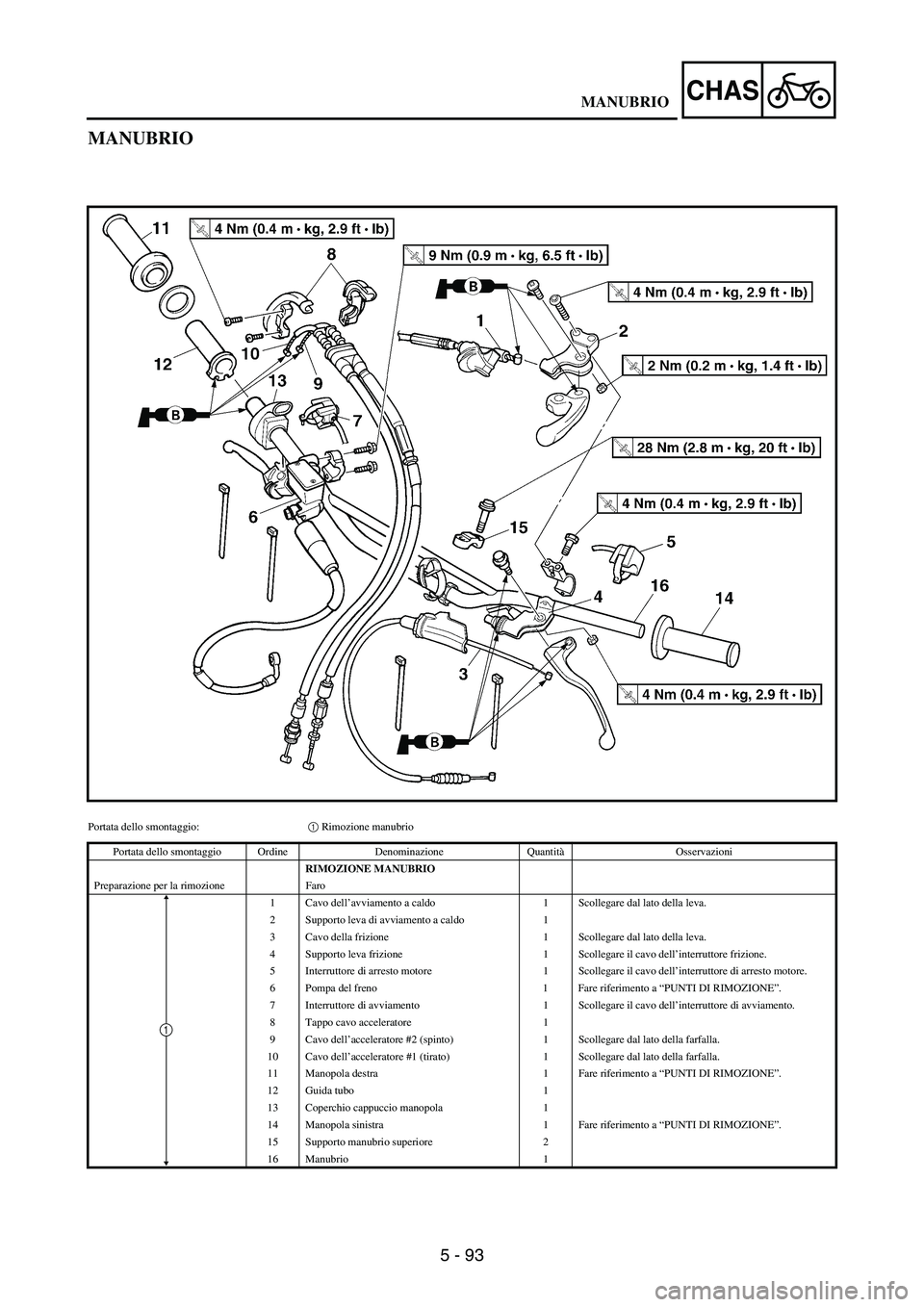

5 - 93
CHAS
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE MANUBRIO
Preparazione per la rimozione Faro
1 Cavo dell’avviamento a caldo 1 Scollegare dal lato della leva.
2 Supporto leva di avviamento a caldo 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1 Scollegare il cavo dell’interruttore frizione.
5 Interruttore di arresto motore 1 Scollegare il cavo dell’interruttore di arresto motore.
6 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
7 Interruttore di avviamento 1 Scollegare il cavo dell’interruttore di avviamento.
8 Tappo cavo acceleratore 1
9 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
10 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
11 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
12 Guida tubo 1
13 Coperchio cappuccio manopola 1
14 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Supporto manubrio superiore 2
16 Manubrio 1
1
MANUBRIO

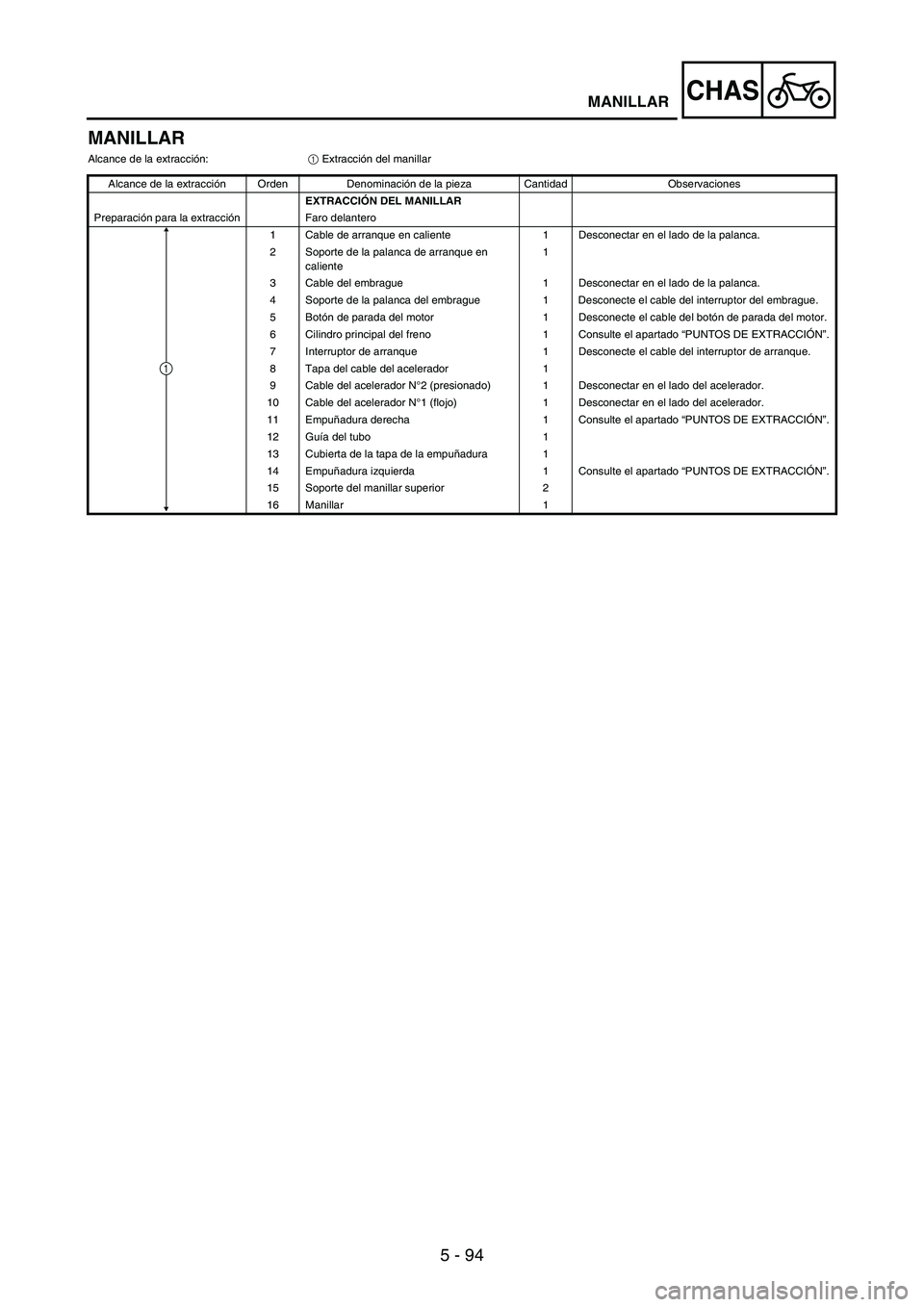

5 - 94
CHAS
MANILLAR
Alcance de la extracción:
1 Extracción del manillar
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MANILLAR
Preparación para la extracción Faro delantero
1 Cable de arranque en caliente 1 Desconectar en el lado de la palanca.
2 Soporte de la palanca de arranque en
caliente1
3 Cable del embrague 1 Desconectar en el lado de la palanca.
4 Soporte de la palanca del embrague 1 Desconecte el cable del interruptor del embrague.
5Botón de parada del motor 1 Desconecte el cable del botón de parada del motor.
6 Cilindro principal del freno 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
7 Interruptor de arranque 1 Desconecte el cable del interruptor de arranque.
8 Tapa del cable del acelerador 1
9 Cable del acelerador N°2 (presionado) 1 Desconectar en el lado del acelerador.
10 Cable del acelerador N°1 (flojo) 1 Desconectar en el lado del acelerador.
11 Empuñadura derecha 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
12 Guía del tubo 1
13 Cubierta de la tapa de la empuñadura 1
14 Empuñadura izquierda 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
15 Soporte del manillar superior 2
16 Manillar 1
1
MANILLAR

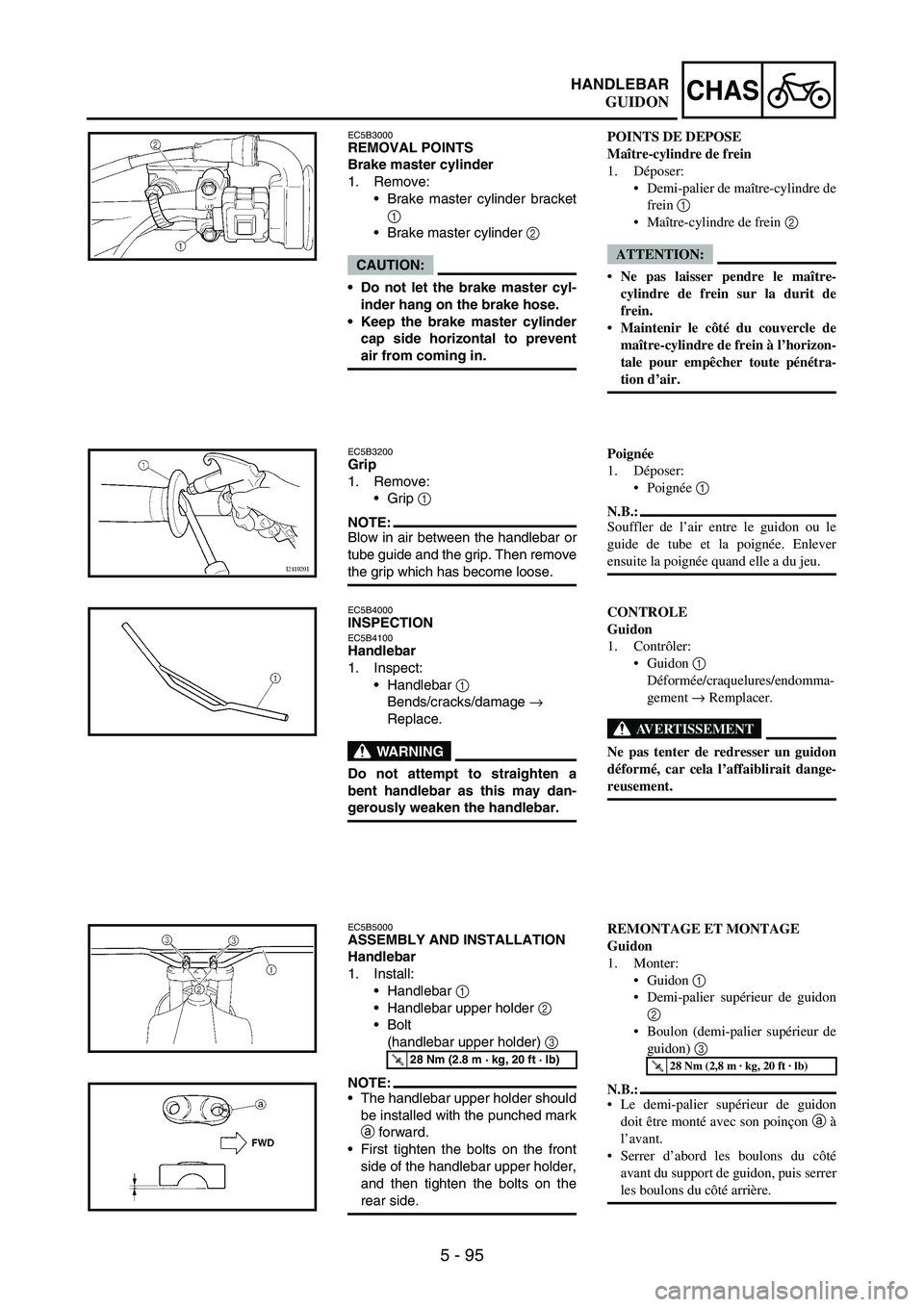

5 - 95
CHASHANDLEBAR
EC5B3000REMOVAL POINTS
Brake master cylinder
1. Remove:
Brake master cylinder bracket
1
Brake master cylinder
2
CAUTION:
Do not let the brake master cyl-
inder hang on the brake hose.
Keep the brake master cylinder
cap side horizontal to prevent
air from coming in.
EC5B3200Grip
1. Remove:
Grip
1
NOTE:Blow in air between the handlebar or
tube guide and the grip. Then remove
the grip which has become loose.
EC5B4000INSPECTIONEC5B4100Handlebar
1. Inspect:
Handlebar
1
Bends/cracks/damage
→
Replace.
WARNING
Do not attempt to straighten a
bent handlebar as this may dan-
gerously weaken the handlebar.
EC5B5000ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
Handlebar
1
Handlebar upper holder
2
Bolt
(handlebar upper holder)
3
NOTE:The handlebar upper holder should
be installed with the punched mark
a forward.
First tighten the bolts on the front
side of the handlebar upper holder,
and then tighten the bolts on the
rear side.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
POINTS DE DEPOSE
Maître-cylindre de frein
1. Déposer:
Demi-palier de maître-cylindre de
frein 1
Maître-cylindre de frein 2
ATTENTION:
Ne pas laisser pendre le maître-
cylindre de frein sur la durit de
frein.
Maintenir le côté du couvercle de
maître-cylindre de frein à l’horizon-
tale pour empêcher toute pénétra-
tion d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformée/craquelures/endomma-
gement → Remplacer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.
REMONTAGE ET MONTAGE
Guidon
1. Monter:
Guidon 1
Demi-palier supérieur de guidon
2
Boulon (demi-palier supérieur de
guidon) 3
N.B.:
Le demi-palier supérieur de guidon
doit être monté avec son poinçon a à
l’avant.
Serrer d’abord les boulons du côté
avant du support de guidon, puis serrer
les boulons du côté arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
GUIDON

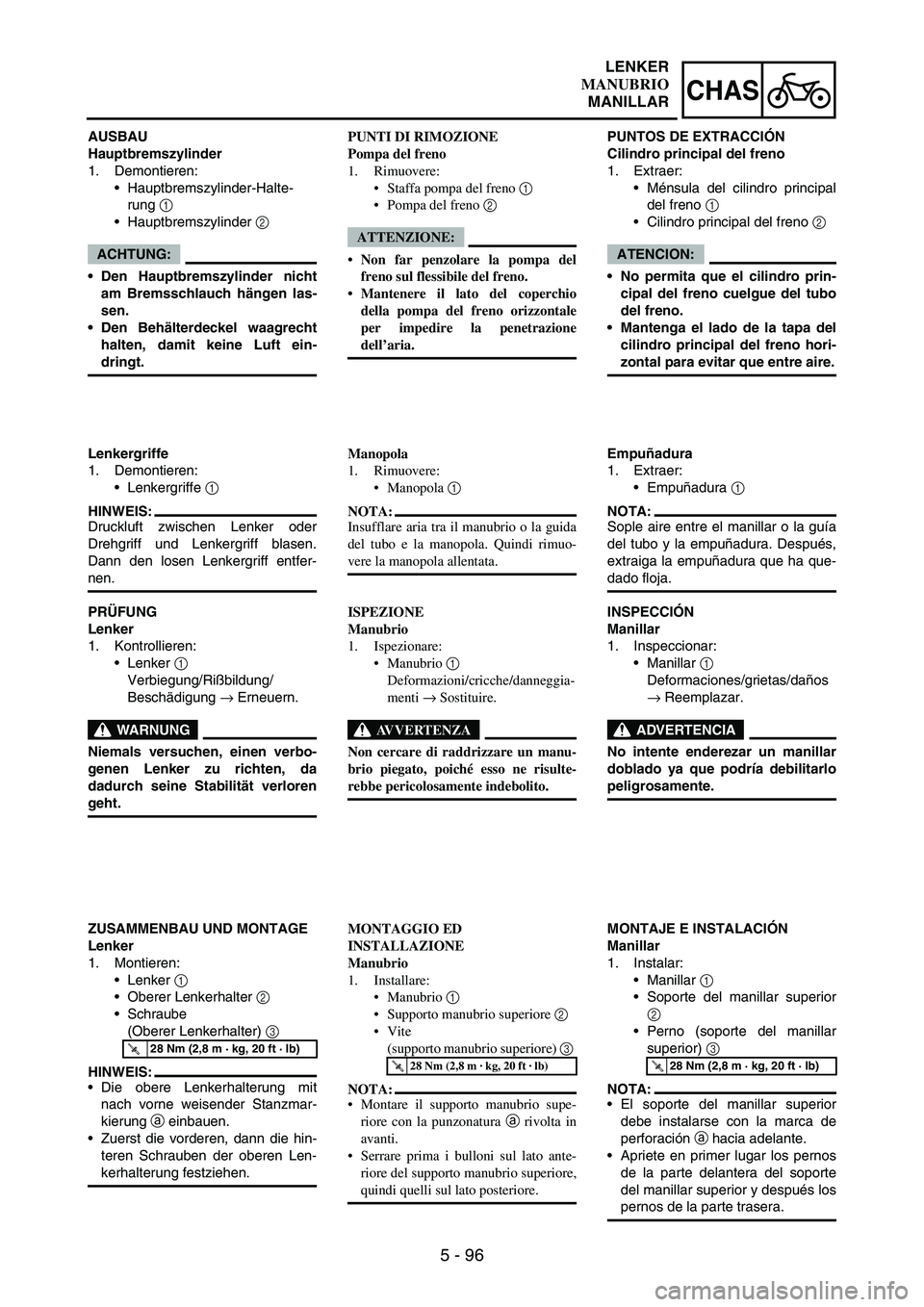

5 - 96
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halte-
rung
1
Hauptbremszylinder
2
ACHTUNG:
Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
Den Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:
Lenkergriffe
1
HINWEIS:
Druckluft zwischen Lenker oder
Drehgriff und Lenkergriff blasen.
Dann den losen Lenkergriff entfer-
nen.
PRÜFUNG
Lenker
1. Kontrollieren:
Lenker
1
Verbiegung/Rißbildung/
Beschädigung
→ Erneuern.
WARNUNG
Niemals versuchen, einen verbo-
genen Lenker zu richten, da
dadurch seine Stabilität verloren
geht.
ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:
Lenker
1
Oberer Lenkerhalter
2
Schraube
(Oberer Lenkerhalter)
3
HINWEIS:
Die obere Lenkerhalterung mit
nach vorne weisender Stanzmar-
kierung
a einbauen.
Zuerst die vorderen, dann die hin-
teren Schrauben der oberen Len-
kerhalterung festziehen.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
PUNTI DI RIMOZIONE
Pompa del freno
1. Rimuovere:
Staffa pompa del freno 1
Pompa del freno 2
ATTENZIONE:
Non far penzolare la pompa del
freno sul flessibile del freno.
Mantenere il lato del coperchio
della pompa del freno orizzontale
per impedire la penetrazione
dell’aria.
Manopola
1. Rimuovere:
Manopola 1
NOTA:
Insufflare aria tra il manubrio o la guida
del tubo e la manopola. Quindi rimuo-
vere la manopola allentata.
ISPEZIONE
Manubrio
1. Ispezionare:
Manubrio 1
Deformazioni/cricche/danneggia-
menti → Sostituire.
AVVERTENZA
Non cercare di raddrizzare un manu-
brio piegato, poiché esso ne risulte-
rebbe pericolosamente indebolito.
MONTAGGIO ED
INSTALLAZIONE
Manubrio
1. Installare:
Manubrio 1
Supporto manubrio superiore 2
Vite
(supporto manubrio superiore) 3
NOTA:
Montare il supporto manubrio supe-
riore con la punzonatura a rivolta in
avanti.
Serrare prima i bulloni sul lato ante-
riore del supporto manubrio superiore,
quindi quelli sul lato posteriore.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
PUNTOS DE EXTRACCIÓN
Cilindro principal del freno
1. Extraer:
Ménsula del cilindro principal
del freno
1
Cilindro principal del freno
2
ATENCION:
No permita que el cilindro prin-
cipal del freno cuelgue del tubo
del freno.
Mantenga el lado de la tapa del
cilindro principal del freno hori-
zontal para evitar que entre aire.
Empuñadura
1. Extraer:
Empuñadura
1
NOTA:
Sople aire entre el manillar o la guía
del tubo y la empuñadura. Después,
extraiga la empuñadura que ha que-
dado floja.
INSPECCIÓN
Manillar
1. Inspeccionar:
Manillar
1
Deformaciones/grietas/daños
→ Reemplazar.
ADVERTENCIA
No intente enderezar un manillar
doblado ya que podría debilitarlo
peligrosamente.
MONTAJE E INSTALACIÓN
Manillar
1. Instalar:
Manillar
1
Soporte del manillar superior
2
Perno (soporte del manillar
superior)
3
NOTA:
El soporte del manillar superior
debe instalarse con la marca de
perforación
a hacia adelante.
Apriete en primer lugar los pernos
de la parte delantera del soporte
del manillar superior y después los
pernos de la parte trasera.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
LENKER
MANUBRIO
MANILLAR

5 - 97

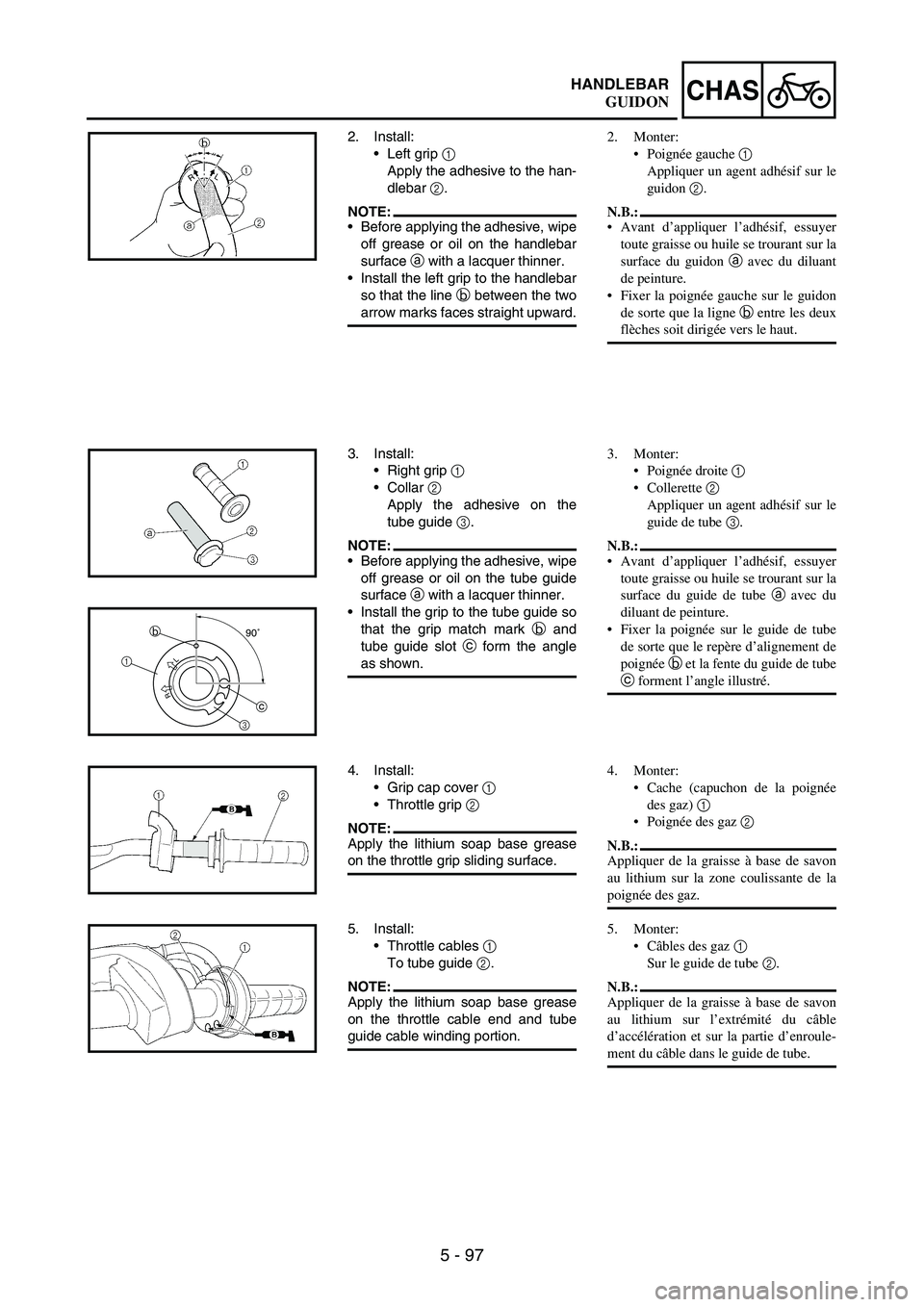

CHASHANDLEBAR
2. Install:
Left grip
1
Apply the adhesive to the han-
dlebar
2.
NOTE:Before applying the adhesive, wipe
off grease or oil on the handlebar
surface
a with a lacquer thinner.
Install the left grip to the handlebar
so that the line
b between the two
arrow marks faces straight upward.
3. Install:
Right grip
1
Collar
2
Apply the adhesive on the
tube guide
3.
NOTE:Before applying the adhesive, wipe
off grease or oil on the tube guide
surface
a with a lacquer thinner.
Install the grip to the tube guide so
that the grip match mark
b and
tube guide slot
c form the angle
as shown.
R
L
90˚
3 1b
c
4. Install:
Grip cap cover
1
Throttle grip
2
NOTE:Apply the lithium soap base grease
on the throttle grip sliding surface.
5. Install:
Throttle cables
1
To tube guide
2.
NOTE:Apply the lithium soap base grease
on the throttle cable end and tube
guide cable winding portion.
2. Monter:
Poignée gauche 1
Appliquer un agent adhésif sur le
guidon 2.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute graisse ou huile se trourant sur la
surface du guidon a avec du diluant
de peinture.
Fixer la poignée gauche sur le guidon
de sorte que la ligne b entre les deux
flèches soit dirigée vers le haut.
3. Monter:
Poignée droite 1
Collerette 2
Appliquer un agent adhésif sur le
guide de tube 3.
N.B.:
Avant d’appliquer l’adhésif, essuyer
toute graisse ou huile se trourant sur la
surface du guide de tube a avec du
diluant de peinture.
Fixer la poignée sur le guide de tube
de sorte que le repère d’alignement de
poignée b et la fente du guide de tube
c forment l’angle illustré.
4. Monter:
Cache (capuchon de la poignée
des gaz) 1
Poignée des gaz 2
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la zone coulissante de la
poignée des gaz.
5. Monter:
Câbles des gaz 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’accélération et sur la partie d’enroule-
ment du câble dans le guide de tube.
GUIDON

5 - 98
CHAS

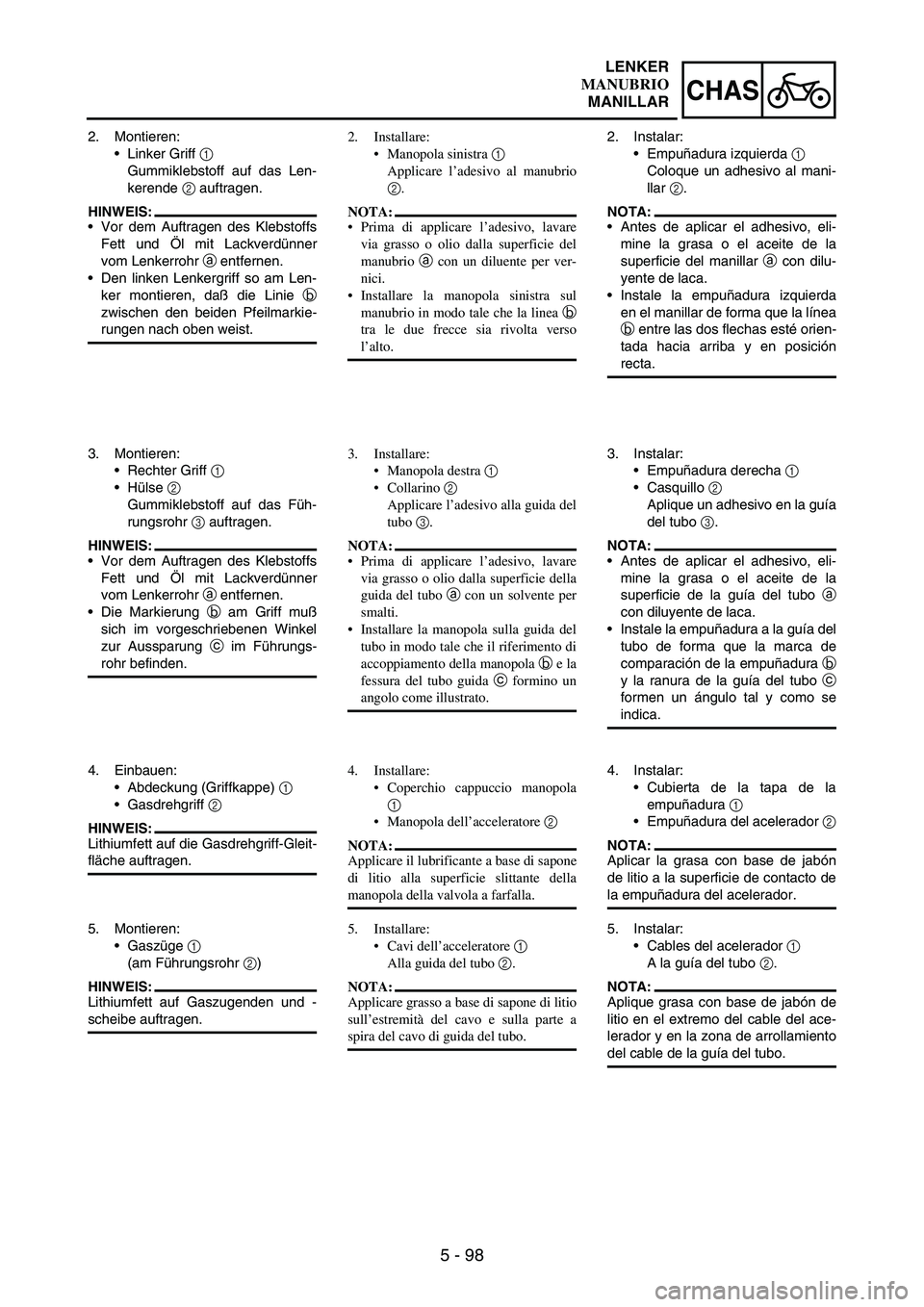

2. Montieren:
Linker Griff
1
Gummiklebstoff auf das Len-
kerende
2 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr
a entfernen.
Den linken Lenkergriff so am Len-
ker montieren, daß die Linie
b
zwischen den beiden Pfeilmarkie-
rungen nach oben weist.
3. Montieren:
Rechter Griff
1
Hülse
2
Gummiklebstoff auf das Füh-
rungsrohr
3 auftragen.
HINWEIS:
Vor dem Auftragen des Klebstoffs
Fett und Öl mit Lackverdünner
vom Lenkerrohr
a entfernen.
Die Markierung
b am Griff muß
sich im vorgeschriebenen Winkel
zur Aussparung
c im Führungs-
rohr befinden.
4. Einbauen:
Abdeckung (Griffkappe)
1
Gasdrehgriff
2
HINWEIS:
Lithiumfett auf die Gasdrehgriff-Gleit-
fläche auftragen.
5. Montieren:
Gaszüge
1
(am Führungsrohr
2)
HINWEIS:
Lithiumfett auf Gaszugenden und -
scheibe auftragen.2. Installare:
Manopola sinistra 1
Applicare l’adesivo al manubrio
2.
NOTA:
Prima di applicare l’adesivo, lavare
via grasso o olio dalla superficie del
manubrio a con un diluente per ver-
nici.
Installare la manopola sinistra sul
manubrio in modo tale che la linea b
tra le due frecce sia rivolta verso
l’alto.
3. Installare:
Manopola destra 1
Collarino 2
Applicare l’adesivo alla guida del
tubo 3.
NOTA:
Prima di applicare l’adesivo, lavare
via grasso o olio dalla superficie della
guida del tubo a con un solvente per
smalti.
Installare la manopola sulla guida del
tubo in modo tale che il riferimento di
accoppiamento della manopola b e la
fessura del tubo guida c formino un
angolo come illustrato.
4. Installare:
Coperchio cappuccio manopola
1
Manopola dell’acceleratore 2
NOTA:
Applicare il lubrificante a base di sapone
di litio alla superficie slittante della
manopola della valvola a farfalla.
5. Installare:
Cavi dell’acceleratore 1
Alla guida del tubo 2.
NOTA:
Applicare grasso a base di sapone di litio
sull’estremità del cavo e sulla parte a
spira del cavo di guida del tubo.2. Instalar:
Empuñadura izquierda
1
Coloque un adhesivo al mani-
llar
2.
NOTA:
Antes de aplicar el adhesivo, eli-
mine la grasa o el aceite de la
superficie del manillar
a con dilu-
yente de laca.
Instale la empuñadura izquierda
en el manillar de forma que la línea
b entre las dos flechas esté orien-
tada hacia arriba y en posición
recta.
3. Instalar:
Empuñadura derecha
1
Casquillo
2
Aplique un adhesivo en la guía
del tubo
3.
NOTA:
Antes de aplicar el adhesivo, eli-
mine la grasa o el aceite de la
superficie de la guía del tubo
a
con diluyente de laca.
Instale la empuñadura a la guía del
tubo de forma que la marca de
comparación de la empuñadura
b
y la ranura de la guía del tubo
c
formen un ángulo tal y como se
indica.
4. Instalar:
Cubierta de la tapa de la
empuñadura
1
Empuñadura del acelerador
2
NOTA:
Aplicar la grasa con base de jabón
de litio a la superficie de contacto de
la empuñadura del acelerador.
5. Instalar:
Cables del acelerador
1
A la guía del tubo
2.
NOTA:
Aplique grasa con base de jabón de
litio en el extremo del cable del ace-
lerador y en la zona de arrollamiento
del cable de la guía del tubo.
LENKER
MANUBRIO
MANILLAR

5 - 99
CHASHANDLEBAR
6. Install:
Throttle cable cap
1
Screw (throttle cable cap)
2
WARNING
After tightening the screws, check
that the throttle grip 3
moves
smoothly. If it does not, retighten
the bolts for adjustment.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
7. Install:
Grip cap cover
1
Cover (throttle cable cap)
2
8. Install:
Start switch
1
Brake master cylinder
2
Brake master cylinder bracket
3
Bolt (brake master cylinder
bracket)
4
Clamp
5
NOTE:The start switch and brake master
cylinder bracket should be installed
according to the dimensions
shown.
Install the bracket so that the arrow
mark
a faces upward.
First tighten the bolt on the upper
side of the brake master cylinder
bracket, and then tighten the bolt
on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
Zero mm
(Zero in)Zero mm
(Zero in)
6. Monter:
Couvercle de logement de câble
des gaz 1
Vis (couvercle de logement de
câble des gaz) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Monter:
Cache (capuchon de la poignée
des gaz) 1
Cache (couvercle du logement de
câbles des gaz) 2
8. Monter:
Commutateur de démarrage 1
Maître-cylindre de frein 2
Demi-palier de maître-cylindre de
frein 3
Boulon (demi-palier de maître-
cylindre de frein) 4
Bride 5
N.B.:
Le commutateur de démarrage et le
demi-palier de fixation de maître-
cylindre doivent être installés d’après
les dimensions indiquées.
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de maître-
cylindre de frein, puis serrer le boulon
sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
GUIDON
