INSP
ADJ
3 - 54

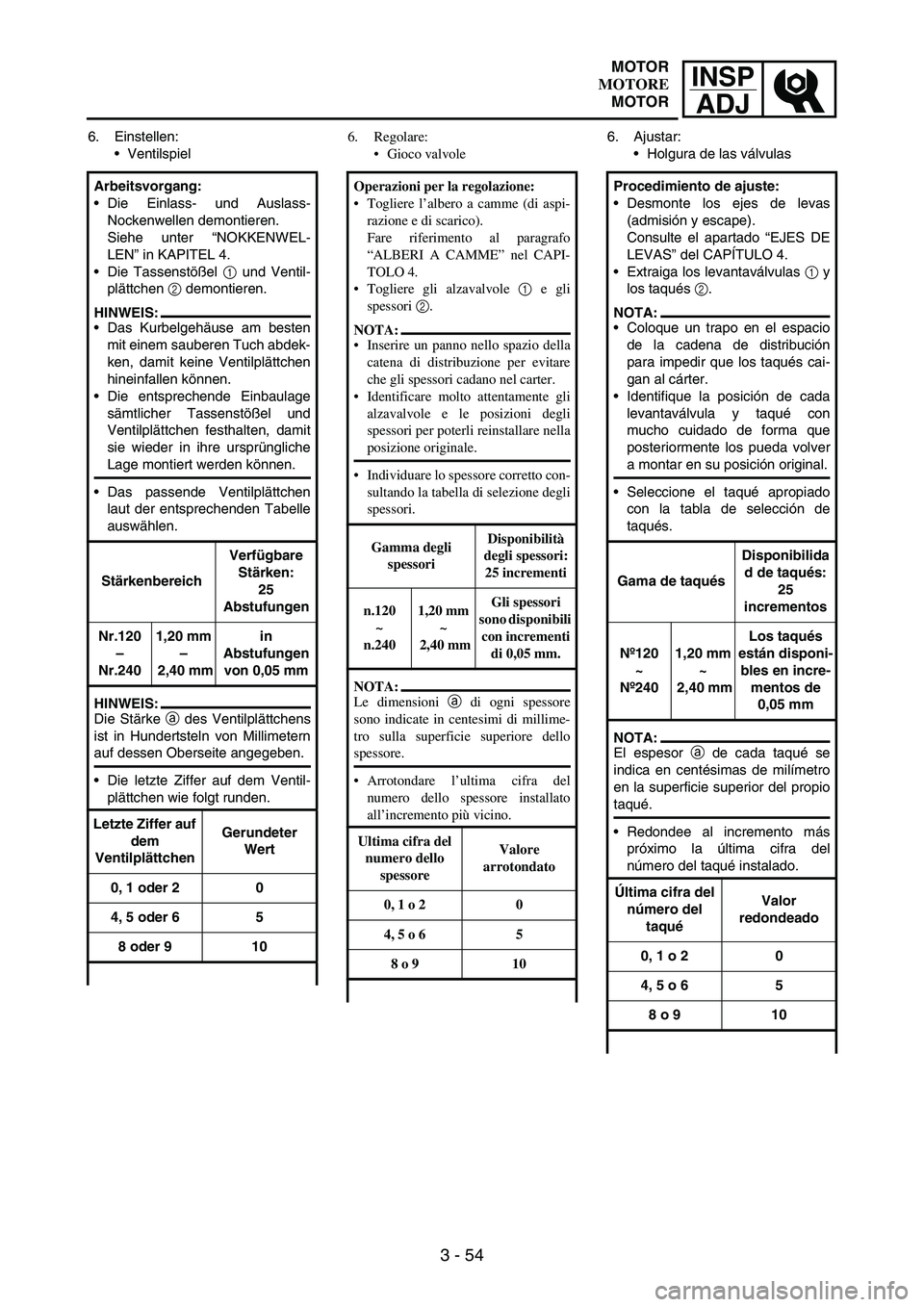

6. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Einlass- und Auslass-
Nockenwellen demontieren.
Siehe unter “NOKKENWEL-
LEN” in KAPITEL 4.
Die Tassenstößel
1 und Ventil-
plättchen
2 demontieren.
HINWEIS:
Das Kurbelgehäuse am besten
mit einem sauberen Tuch abdek-
ken, damit keine Ventilplättchen
hineinfallen können.
Die entsprechende Einbaulage
sämtlicher Tassenstößel und
Ventilplättchen festhalten, damit
sie wieder in ihre ursprüngliche
Lage montiert werden können.
Das passende Ventilplättchen
laut der entsprechenden Tabelle
auswählen.
StärkenbereichVerfügbare
Stärken:
25
Abstufungen
Nr.120
–
Nr.2401,20 mm
–
2,40 mmin
Abstufungen
von 0,05 mm
HINWEIS:
Die Stärke
a des Ventilplättchens
ist in Hundertsteln von Millimetern
auf dessen Oberseite angegeben.
Die letzte Ziffer auf dem Ventil-
plättchen wie folgt runden.
Letzte Ziffer auf
dem
VentilplättchenGerundeter
Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 oder 9 10
6. Regolare:
Gioco valvole
Operazioni per la regolazione:
Togliere l’albero a camme (di aspi-
razione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
Togliere gli alzavalvole 1 e gli
spessori 2.
NOTA:
Inserire un panno nello spazio della
catena di distribuzione per evitare
che gli spessori cadano nel carter.
Identificare molto attentamente gli
alzavalvole e le posizioni degli
spessori per poterli reinstallare nella
posizione originale.
Individuare lo spessore corretto con-
sultando la tabella di selezione degli
spessori.
Gamma degli
spessoriDisponibilità
degli spessori:
25 incrementi
n.120
~
n.2401,20 mm
~
2,40 mmGli spessori
sono disponibili
con incrementi
di 0,05 mm.
NOTA:
Le dimensioni a di ogni spessore
sono indicate in centesimi di millime-
tro sulla superficie superiore dello
spessore.
Arrotondare l’ultima cifra del
numero dello spessore installato
all’incremento più vicino.
Ultima cifra del
numero dello
spessoreValore
arrotondato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
6. Ajustar:
Holgura de las válvulas
Procedimiento de ajuste:
Desmonte los ejes de levas
(admisión y escape).
Consulte el apartado “EJES DE
LEVAS” del CAPÍTULO 4.
Extraiga los levantaválvulas
1 y
los taqués
2.
NOTA:
Coloque un trapo en el espacio
de la cadena de distribución
para impedir que los taqués cai-
gan al cárter.
Identifique la posición de cada
levantaválvula y taqué con
mucho cuidado de forma que
posteriormente los pueda volver
a montar en su posición original.
Seleccione el taqué apropiado
con la tabla de selección de
taqués.
Gama de taquésDisponibilida
d de taqués:
25
incrementos
Nº120
~
Nº2401,20 mm
~
2,40 mmLos taqués
están disponi-
bles en incre-
mentos de
0,05 mm
NOTA:
El espesor
a de cada taqué se
indica en centésimas de milímetro
en la superficie superior del propio
taqué.
Redondee al incremento más
próximo la última cifra del
número del taqué instalado.
Última cifra del
número del
taquéValor
redondeado
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
MOTOR
MOTORE
MOTOR
Page 262 of 900
3 - 55
INSP
ADJ
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:Pads can only be selected in
0.05 mm increments.
Locate the rounded-off value
and the measured valve clear-
ance in the chart “PAD SELEC-
TION TABLE”. The field where
these two coordinates intersect
shows the new pad number to
use.
NOTE:Use the new pad number only as a
guide when verifying the valve
clearance adjustment.
Install the new pads
3 and the
valve lifters
4.
NOTE:Apply the engine oil on the valve
lifters.
Apply the molybdenum disulfide
oil on the valve stem ends.
Valve lifter must turn smoothly
when rotated with a finger.
Be careful to reinstall valve lifters
and pads in their original place.
Install the camshafts (exhaust
and intake). Refer to “CAM-
SHAFTS” section in the CHAP-
TER 4.
EXEMPLE:
Numéro de la plaquette montée = 148
Valeur arrondie = 150
N.B.:
Les plaquettes ne peuvent être sélec-
tionnées que par pas de 0,05 mm.
Rechercher la valeur arrondie et le
jeu aux soupapes mesuré dans le
tableau “TABLEAU DE SELEC-
TION DES PLAQUETTES”. La
case où ces deux coordonnées se
coupent indique le nouveau numéro
de plaquette à utiliser.
N.B.:
N’utiliser ce nouveau numéro de pla-
quette qu’à titre de guide pour le con-
trôle du réglage du jeu aux soupapes.
Monter les nouvelles plaquettes 3
et les poussoirs de soupapes 4.
N.B.:
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Appliquer l’huile au bisulfure de
molybdène sur les embouts de
queues de soupapes.
Le poussoir de soupape doit tourner
librement sous la poussée du doigt.
Veiller à remonter les poussoirs de
soupapes et les plaquettes à leur
emplacement d’origine.
Monter les arbres à cames (d’admis-
sion et d’échappement). Se reporter
à la section “ARBRES A CAMES”
au CHAPITRE 4.
ENGINE
MOTEUR
Page 263 of 900
INSP
ADJ
3 - 56

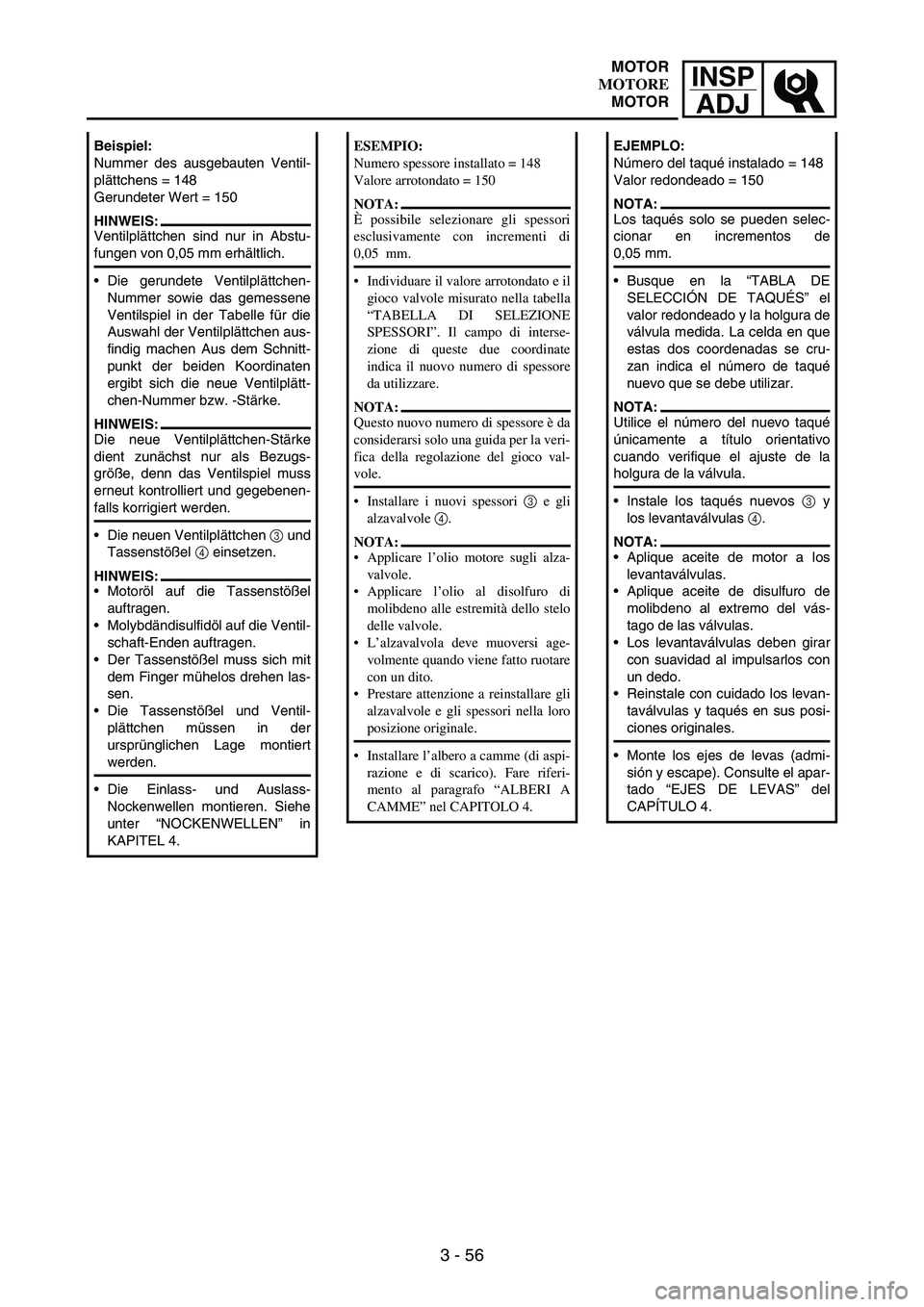

Beispiel:
Nummer des ausgebauten Ventil-
plättchens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich.
Die gerundete Ventilplättchen-
Nummer sowie das gemessene
Ventilspiel in der Tabelle für die
Auswahl der Ventilplättchen aus-
findig machen Aus dem Schnitt-
punkt der beiden Koordinaten
ergibt sich die neue Ventilplätt-
chen-Nummer bzw. -Stärke.
HINWEIS:
Die neue Ventilplättchen-Stärke
dient zunächst nur als Bezugs-
größe, denn das Ventilspiel muss
erneut kontrolliert und gegebenen-
falls korrigiert werden.
Die neuen Ventilplättchen
3 und
Tassenstößel
4 einsetzen.
HINWEIS:
Motoröl auf die Tassenstößel
auftragen.
Molybdändisulfidöl auf die Ventil-
schaft-Enden auftragen.
Der Tassenstößel muss sich mit
dem Finger mühelos drehen las-
sen.
Die Tassenstößel und Ventil-
plättchen müssen in der
ursprünglichen Lage montiert
werden.
Die Einlass- und Auslass-
Nockenwellen montieren. Siehe
unter “NOCKENWELLEN” in
KAPITEL 4.
ESEMPIO:
Numero spessore installato = 148
Valore arrotondato = 150
NOTA:
È possibile selezionare gli spessori
esclusivamente con incrementi di
0,05 mm.
Individuare il valore arrotondato e il
gioco valvole misurato nella tabella
“TABELLA DI SELEZIONE
SPESSORI”. Il campo di interse-
zione di queste due coordinate
indica il nuovo numero di spessore
da utilizzare.
NOTA:
Questo nuovo numero di spessore è da
considerarsi solo una guida per la veri-
fica della regolazione del gioco val-
vole.
Installare i nuovi spessori 3 e gli
alzavalvole 4.
NOTA:
Applicare l’olio motore sugli alza-
valvole.
Applicare l’olio al disolfuro di
molibdeno alle estremità dello stelo
delle valvole.
L’alzavalvola deve muoversi age-
volmente quando viene fatto ruotare
con un dito.
Prestare attenzione a reinstallare gli
alzavalvole e gli spessori nella loro
posizione originale.
Installare l’albero a camme (di aspi-
razione e di scarico). Fare riferi-
mento al paragrafo “ALBERI A
CAMME” nel CAPITOLO 4.
EJEMPLO:
Número del taqué instalado = 148
Valor redondeado = 150
NOTA:
Los taqués solo se pueden selec-
cionar en incrementos de
0,05 mm.
Busque en la “TABLA DE
SELECCIÓN DE TAQUÉS” el
valor redondeado y la holgura de
válvula medida. La celda en que
estas dos coordenadas se cru-
zan indica el número de taqué
nuevo que se debe utilizar.
NOTA:
Utilice el número del nuevo taqué
únicamente a título orientativo
cuando verifique el ajuste de la
holgura de la válvula.
Instale los taqués nuevos
3 y
los levantaválvulas
4.
NOTA:
Aplique aceite de motor a los
levantaválvulas.
Aplique aceite de disulfuro de
molibdeno al extremo del vás-
tago de las válvulas.
Los levantaválvulas deben girar
con suavidad al impulsarlos con
un dedo.
Reinstale con cuidado los levan-
taválvulas y taqués en sus posi-
ciones originales.
Monte los ejes de levas (admi-
sión y escape). Consulte el apar-
tado “EJES DE LEVAS” del
CAPÍTULO 4.
MOTOR
MOTORE
MOTOR
Page 264 of 900
3 - 57
INSP
ADJ
ENGINE
INTAKE
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.22 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 ~ 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 ~ 0.22STANDARD CLEARANCE
0.23 ~ 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0.26 ~ 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 185 190 195 200 205 210 215 220 225230235240VALVE CLEARANCE (cold):
0.17 ~ 0.22 mm
Example: Installed is 175
Measured clearance is 0.27 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.86 ~ 0.90 190 195 200 205 210 215 220 225230235240
0.91 ~ 0.95 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 200 205 210 215 220 225230235240
1.01 ~ 1.05 205 210 215 220 225230235240
1.06 ~ 1.10 210 215 220 225230235240
1.11 ~ 1.15 215 220 225230235240
1.16 ~ 1.20 220 225230235240
1.21 ~ 1.25 225230235240
1.26 ~ 1.30 230235240
1.31 ~ 1.35 235240
1.36 ~ 1.40 240
Page 265 of 900

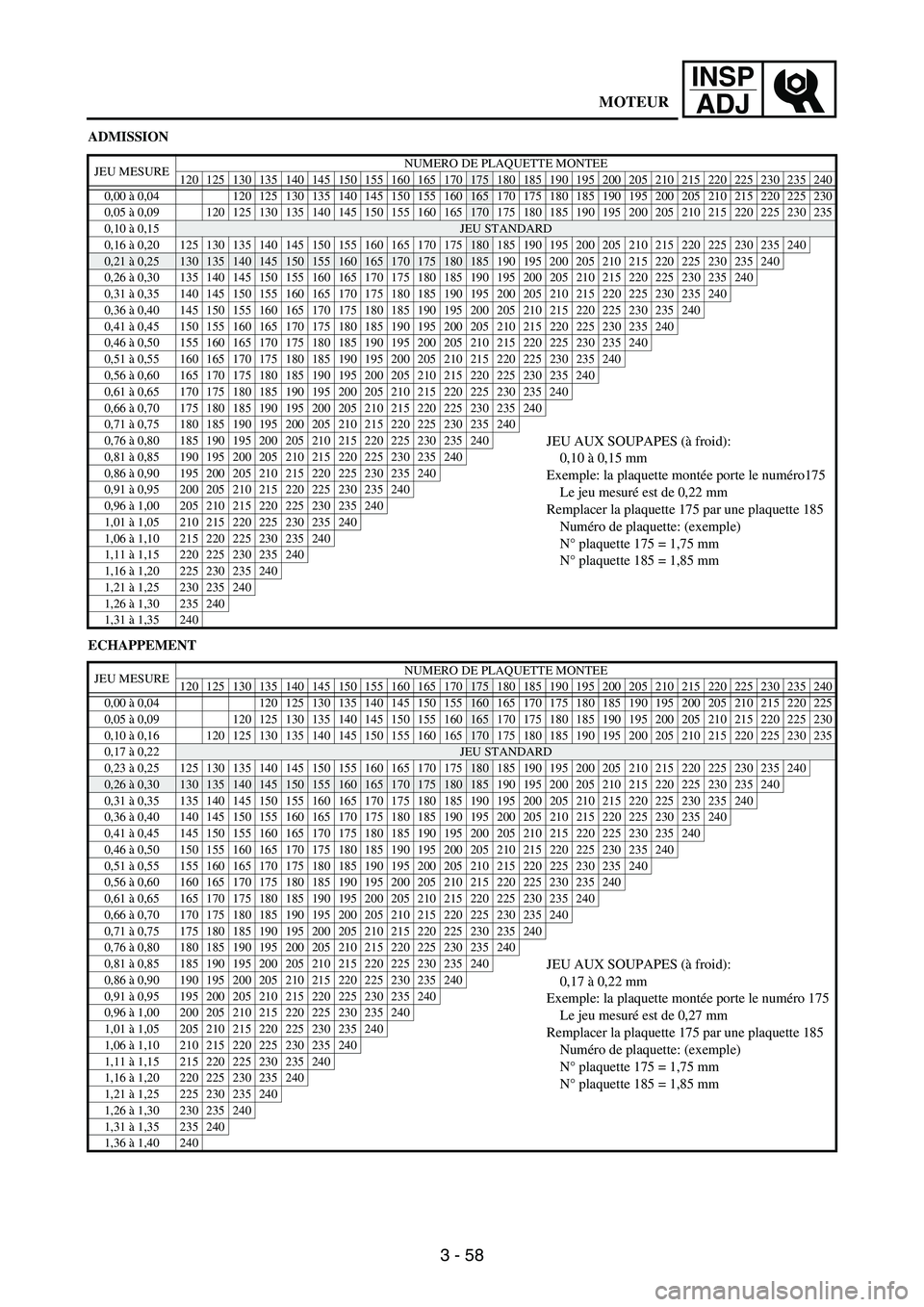

3 - 58
INSP
ADJ
ADMISSION
ECHAPPEMENT
JEU MESURENUMERO DE PLAQUETTE MONTEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 à 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 à 0,15
JEU STANDARD
0,16 à 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 à 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 à 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 à 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 à 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 à 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 à 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 à 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 à 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 à 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 à 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 à 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 à 0,80 185 190 195 200 205 210 215 220 225 230 235240JEU AUX SOUPAPES (à froid):
0,10 à 0,15 mm
Exemple: la plaquette montée porte le numéro175
Le jeu mesuré est de 0,22 mm
Remplacer la plaquette 175 par une plaquette 185
Numéro de plaquette: (exemple)
N° plaquette 175 = 1,75 mm
N° plaquette 185 = 1,85 mm0,81 à 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 à 0,90 195 200 205 210 215 220 225 230 235240
0,91 à 0,95 200 205 210 215 220 225 230 235240
0,96 à 1,00 205 210 215 220 225 230 235240
1,01 à 1,05 210 215 220 225 230 235240
1,06 à 1,10 215 220 225 230 235240
1,11 à 1,15 220 225 230 235240
1,16 à 1,20 225 230 235240
1,21 à 1,25 230 235240
1,26 à 1,30 235240
1,31 à 1,35 240
JEU MESURENUMERO DE PLAQUETTE MONTEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 à 0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 à 0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17 à 0,22JEU STANDARD
0,23 à 0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0,26 à 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31 à 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36 à 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 à 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 à 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 à 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 à 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 à 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 à 0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 à 0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 à 0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81 à 0,85 185 190 195 200 205 210 215 220 225230235240JEU AUX SOUPAPES (à froid):
0,17 à 0,22 mm
Exemple: la plaquette montée porte le numéro 175
Le jeu mesuré est de 0,27 mm
Remplacer la plaquette 175 par une plaquette 185
Numéro de plaquette: (exemple)
N° plaquette 175 = 1,75 mm
N° plaquette 185 = 1,85 mm0,86 à 0,90 190 195 200 205 210 215 220 225230235240
0,91 à 0,95 195 200 205 210 215 220 225230235240
0,96 à 1,00 200 205 210 215 220 225230235240
1,01 à 1,05 205 210 215 220 225230235240
1,06 à 1,10 210 215 220 225230235240
1,11 à 1,15 215 220 225230235240
1,16 à 1,20 220 225230235240
1,21 à 1,25 225230235240
1,26 à 1,30 230235240
1,31 à 1,35 235240
1,36 à 1,40 240
MOTEUR
Page 266 of 900
3 - 59
INSP
ADJ
EINLASS
AUSLASS
GEMESSE-
NES SPIELNUMMER DES EINGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05–0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10–0,15
SOLLSPIEL
0,16–0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21–0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26–0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31–0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36–0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41–0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46–0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51–0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56–0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61–0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66–0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71–0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76–0,80 185 190 195 200 205 210 215 220 225 230 235240VENTILSPIEL (KALT):
0,10–0,15 mm
Beispiel: Eingebaut ist Nr. 175
Gemessenes Spiel ist 0,22 mm
175er durch 185er Plättchen ersetzen
Ventilplättchen-Nummer (Beispiel)
Nr. 175 = 1,75 mm
Nr. 185 = 1,85 mm0,81–0,85 190 195 200 205 210 215 220 225 230 235240
0,86–0,90 195 200 205 210 215 220 225 230 235240
0,91–0,95 200 205 210 215 220 225 230 235240
0,96–1,00 205 210 215 220 225 230 235240
1,01–1,05 210 215 220 225 230 235240
1,06–1,10 215 220 225 230 235240
1,11–1,15 220 225 230 235240
1,16–1,20 225 230 235240
1,21–1,25 230 235240
1,26–1,30 235240
1,31–1,35 240
GEMESSE-
NES SPIELNUMMER DES EINGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05–0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10–0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17–0,22SOLLSPIEL
0,23–0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0,26–0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31–0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36–0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41–0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46–0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51–0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56–0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61–0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66–0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71–0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76–0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81–0,85 185 190 195 200 205 210 215 220 225230235240VENTILSPIEL (KALT):
0,17–0,22 mm
Beispiel: Eingebaut ist Nr. 175
Gemessenes Spiel ist 0,27 mm
175er durch 185er Plättchen ersetzen
Ventilplättchen-Nummer (Beispiel)
Nr. 175 = 1,75 mm
Nr. 185 = 1,85 mm0,86–0,90 190 195 200 205 210 215 220 225230235240
0,91–0,95 195 200 205 210 215 220 225230235240
0,96–1,00 200 205 210 215 220 225230235240
1,01–1,05 205 210 215 220 225230235240
1,06–1,10 210 215 220 225230235240
1,11–1,15 215 220 225230235240
1,16–1,20 220 225230235240
1,21–1,25 225230235240
1,26–1,30 230235240
1,31–1,35 235240
1,36–1,40 240
MOTOR
Page 267 of 900
3 - 60
INSP
ADJ
ASPIRAZIONE
SCARICO
GIOCO MISU-
RATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 ~ 0,15
GIOCO STANDARD
0,16 ~ 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 ~ 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 185 190 195 200 205 210 215 220 225 230 235240GIOCO VALVOLE (a freddo):
0,10 ~ 0,15 mm
Esempio: Installato: 175
Il gioco misurato della valvola è di 0,22 mm
Sostituire lo spessore 175 con lo spessore 185
Numero spessore: (esempio)
N. spessore 175 = 1,75 mm
N. spessore 185 = 1,85 mm0,81 ~ 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 ~ 0,90 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 205 210 215 220 225 230 235240
1,01 ~ 1,05 210 215 220 225 230 235240
1,06 ~ 1,10 215 220 225 230 235240
1,11 ~ 1,15 220 225 230 235240
1,16 ~ 1,20 225 230 235240
1,21 ~ 1,25 230 235240
1,26 ~ 1,30 235240
1,31 ~ 1,35 240
GIOCO MISU-
RATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 ~ 0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17 ~ 0,22GIOCO STANDARD
0,23 ~ 0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0,26 ~ 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31 ~ 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 185 190 195 200 205 210 215 220 225230235240GIOCO VALVOLE (a freddo):
0,17 ~ 0,22 mm
Esempio: Installato: 175
Il gioco misurato della valvola è di 0,27 mm
Sostituire lo spessore 175 con lo spessore 185
Numero spessore: (esempio)
N. spessore 175 = 1,75 mm
N. spessore 185 = 1,85 mm0,86 ~ 0,90 190 195 200 205 210 215 220 225230235240
0,91 ~ 0,95 195 200 205 210 215 220 225230235240
0,96 ~ 1,00 200 205 210 215 220 225230235240
1,01 ~ 1,05 205 210 215 220 225230235240
1,06 ~ 1,10 210 215 220 225230235240
1,11 ~ 1,15 215 220 225230235240
1,16 ~ 1,20 220 225230235240
1,21 ~ 1,25 225230235240
1,26 ~ 1,30 230235240
1,31 ~ 1,35 235240
1,36 ~ 1,40 240

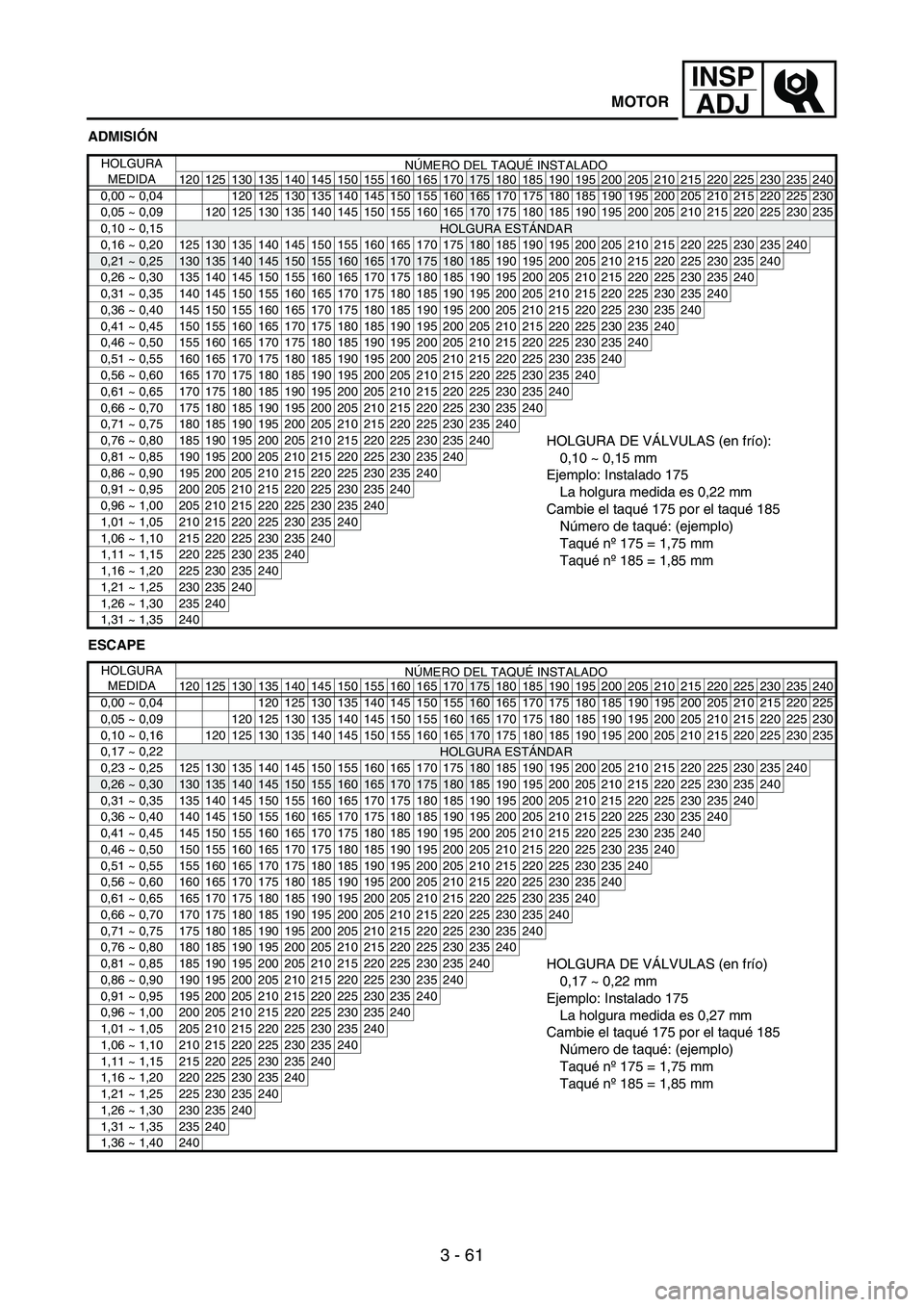

MOTORE
Page 268 of 900
3 - 61
INSP
ADJ
ADMISIÓN
ESCAPE
HOLGURA
MEDIDANÚMERO DEL TAQUÉ INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 ~ 0,15
HOLGURA ESTÁNDAR
0,16 ~ 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 ~ 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 185 190 195 200 205 210 215 220 225 230 235240HOLGURA DE VÁLVULAS (en frío):
0,10 ~ 0,15 mm
Ejemplo: Instalado 175
La holgura medida es 0,22 mm
Cambie el taqué 175 por el taqué 185
Número de taqué: (ejemplo)
Taqué nº175 = 1,75 mm
Taqué nº185 = 1,85 mm0,81 ~ 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 ~ 0,90 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 205 210 215 220 225 230 235240
1,01 ~ 1,05 210 215 220 225 230 235240
1,06 ~ 1,10 215 220 225 230 235240
1,11 ~ 1,15 220 225 230 235240
1,16 ~ 1,20 225 230 235240
1,21 ~ 1,25 230 235240
1,26 ~ 1,30 235240
1,31 ~ 1,35 240
HOLGURA
MEDIDANÚMERO DEL TAQUÉ INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,10 ~ 0,16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,17 ~ 0,22HOLGURA ESTÁNDAR
0,23 ~ 0,25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0,26 ~ 0,30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,31 ~ 0,35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 185 190 195 200 205 210 215 220 225230235240HOLGURA DE VÁLVULAS (en frío)
0,17 ~ 0,22 mm
Ejemplo: Instalado 175
La holgura medida es 0,27 mm
Cambie el taqué 175 por el taqué 185
Número de taqué: (ejemplo)
Taqué nº175 = 1,75 mm
Taqué nº185 = 1,85 mm0,86 ~ 0,90 190 195 200 205 210 215 220 225230235240
0,91 ~ 0,95 195 200 205 210 215 220 225230235240
0,96 ~ 1,00 200 205 210 215 220 225230235240
1,01 ~ 1,05 205 210 215 220 225230235240
1,06 ~ 1,10 210 215 220 225230235240
1,11 ~ 1,15 215 220 225230235240
1,16 ~ 1,20 220 225230235240
1,21 ~ 1,25 225230235240
1,26 ~ 1,30 230235240
1,31 ~ 1,35 235240
1,36 ~ 1,40 240
MOTOR
Page 269 of 900
3 - 62
INSP
ADJ

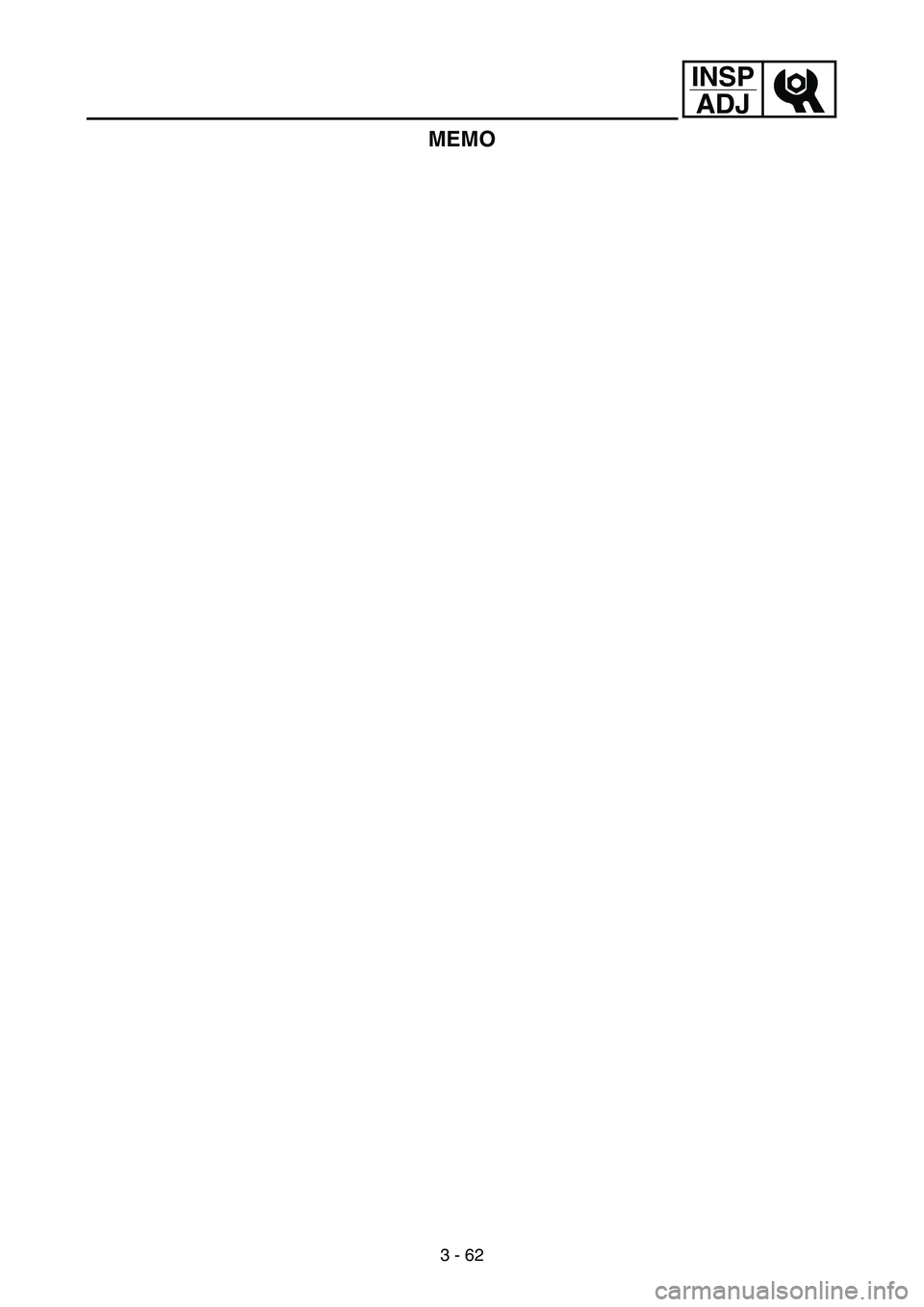

MEMO
Page 270 of 900
3 - 63
INSP
ADJ
SPARK ARRESTER CLEANING
(For USA)
WARNING
Be sure the exhaust pipe and
silencer are cool before cleaning
the spark arrester.
Do not start the engine when
cleaning the exhaust system.
1. Remove:
Screw (silencer cap)
1
2. Remove:
Bolt (spark arrester)
1
1
1
3. Remove:
Tail pipe
1
Gasket (tail pipe)
2
Spark arrester 3
Pull the spark arrester out of
the silencer.
Gasket (spark arrester) 4
12
34
4. Clean:
Spark arrester
Tap the spark arrester lightly,
then use a wire brush to
remove any carbon deposits.
5. Install:
Gasket (spark arrester)
Spark arrester
Insert the spark arrester into
the silencer and align the bolt
holes.
Gasket (tail pipe)
Bolt (spark arrester)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
6. Install:
Silencer cap
NOTE:First tighten the two screws a
located horizontally apart, and then
tighten the others.
T R..5 Nm (0.5 m · kg, 3.6 ft · lb)
aa
NETTOYAGE DU PARE-
ETINCELLES (USA)
WARNING
Attendre que le tuyau d’échappe-
ment et le silencieux soient froids
avant de nettoyer le pare-étincelles.
Ne pas démarrer le moteur pendant
le nettoyage du système d’échappe-
ment.
1. Déposer:
Vis (capuchon de silencieux) 1
2. Déposer:
Boulon (pare-étincelles) 1
3. Déposer:
Tuyau d’échappement arrière 1
Joint (tuyau d’échappement
arrière) 2
Pare-étincelles 3
Retirer le pare-étincelles du silen-
cieux.
Joint (pare-étincelles) 4
4. Nettoyer:
Pare -étincelles
Tapoter légèrement le pare-étin-
celles puis utiliser une brosse
métallique pour éliminer les
éventuels dépôts de calamine.
5. Monter:
Joint (pare-étincelles)
Pare -étincelles
Insérer le pare-étincelles dans le
silencieux et aligner les trous des
boulons.
Joint (tuyau d’échappement
arrière)
Boulon (pare-étincelles)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
6. Monter:
Capuchon de silencieux
N.B.:
Serrer d’abord les deux vis a opposées
horizontalement, puis les autres.
T R..5 Nm (0,5 m · kg, 3,6 ft · lb)
ENGINE
MOTEUR
