YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

INSP
ADJ

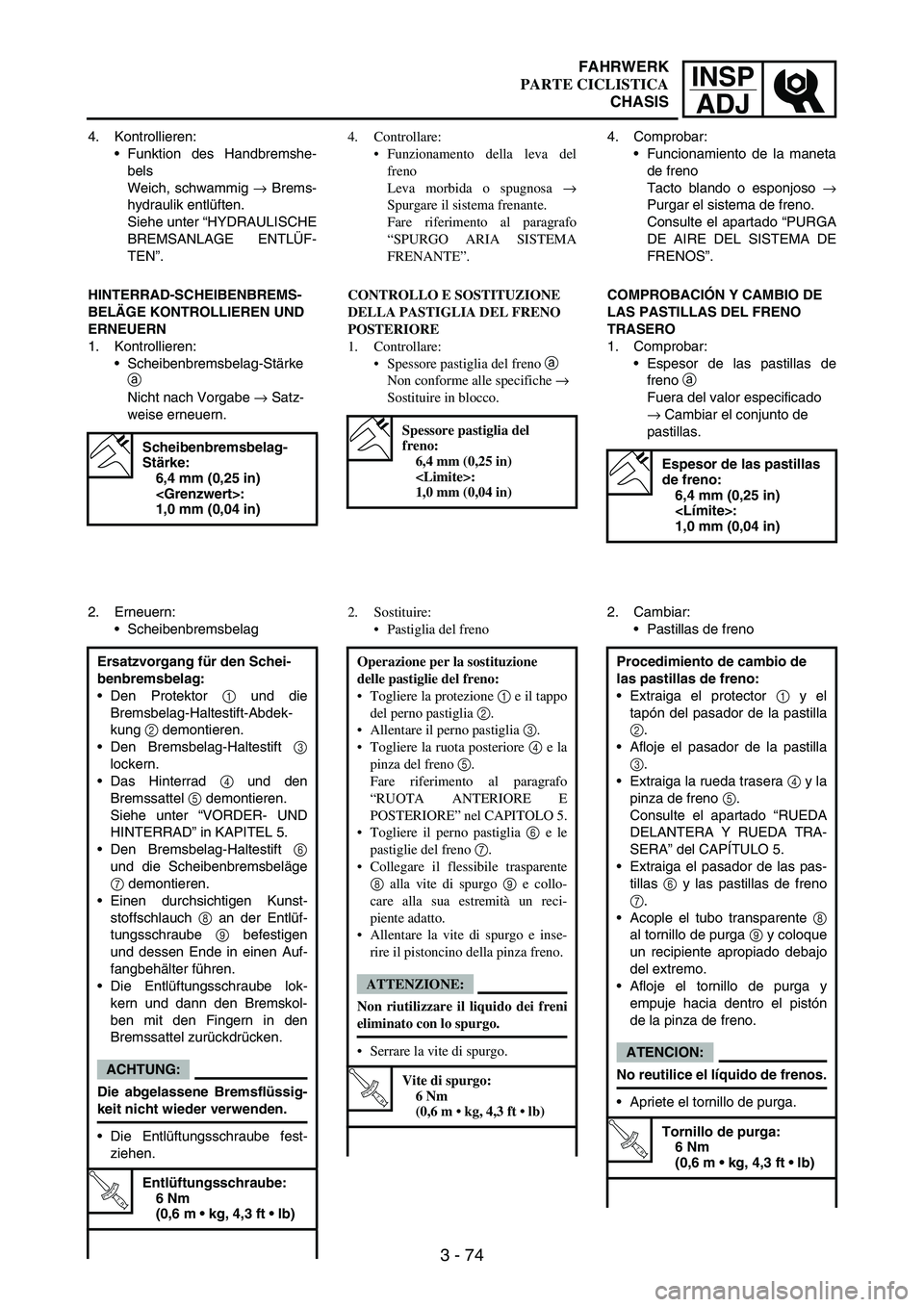

3 - 74
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich, schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
Scheibenbremsbelag-
Stärke:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Scheibenbremsbelag
Ersatzvorgang für den Schei-
benbremsbelag:
Den Protektor
1 und die
Bremsbelag-Haltestift-Abdek-
kung
2 demontieren.
Den Bremsbelag-Haltestift
3
lockern.
Das Hinterrad
4 und den
Bremssattel
5 demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Den Bremsbelag-Haltestift
6
und die Scheibenbremsbeläge
7 demontieren.
Einen durchsichtigen Kunst-
stoffschlauch
8 an der Entlüf-
tungsschraube
9 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben mit den Fingern in den
Bremssattel zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wieder verwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Controllare:
Funzionamento della leva del
freno
Leva morbida o spugnosa →
Spurgare il sistema frenante.
Fare riferimento al paragrafo
“SPURGO ARIA SISTEMA
FRENANTE”.
CONTROLLO E SOSTITUZIONE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Controllare:
Spessore pastiglia del freno a
Non conforme alle specifiche →
Sostituire in blocco.
Spessore pastiglia del
freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Operazione per la sostituzione
delle pastiglie del freno:
Togliere la protezione 1 e il tappo
del perno pastiglia 2.
Allentare il perno pastiglia 3.
Togliere la ruota posteriore 4 e la
pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE” nel CAPITOLO 5.
Togliere il perno pastiglia 6 e le
pastiglie del freno 7.
Collegare il flessibile trasparente
8 alla vite di spurgo 9 e collo-
care alla sua estremità un reci-
piente adatto.
Allentare la vite di spurgo e inse-
rire il pistoncino della pinza freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Serrare la vite di spurgo.
T R..
Vite di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Comprobar:
Funcionamiento de la maneta
de freno
Tacto blando o esponjoso
→
Purgar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO
1. Comprobar:
Espesor de las pastillas de
freno
a
Fuera del valor especificado
→ Cambiar el conjunto de
pastillas.
Espesor de las pastillas
de freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Cambiar:
Pastillas de freno
Procedimiento de cambio de
las pastillas de freno:
Extraiga el protector
1 y el
tapón del pasador de la pastilla
2.
Afloje el pasador de la pastilla
3.
Extraiga la rueda trasera
4 y la
pinza de freno
5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Extraiga el pasador de las pas-
tillas
6 y las pastillas de freno
7.
Acople el tubo transparente
8
al tornillo de purga
9 y coloque
un recipiente apropiado debajo
del extremo.
Afloje el tornillo de purga y
empuje hacia dentro el pistón
de la pinza de freno.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 75
INSP
ADJ
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section. Install the brake pad
0 and pad
pin
A.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake caliper
B and
rear wheel
C.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Tighten the pad pin
D.
T R..
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
E and
protector
F.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
Bolt (protector):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
EC36b000REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD
INSPECTION AND RE-
PLACEMENT” section.
2. Inspect:
Rear brake pad insulator
1
Damage
→ Replace.
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”. Monter les plaquettes de frein 0 et
la goupille de plaquette A.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Monter le bouchon de plaquette de
frein E et la protection F.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Boulon (protection):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLE DE L’ISOLANT DE
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE”.
2. Contrôler:
Isolation de plaquette de frein
arrière 1
Endommagement → Remplacer.
CHASSIS
CHASSIS

INSP
ADJ
3 - 76

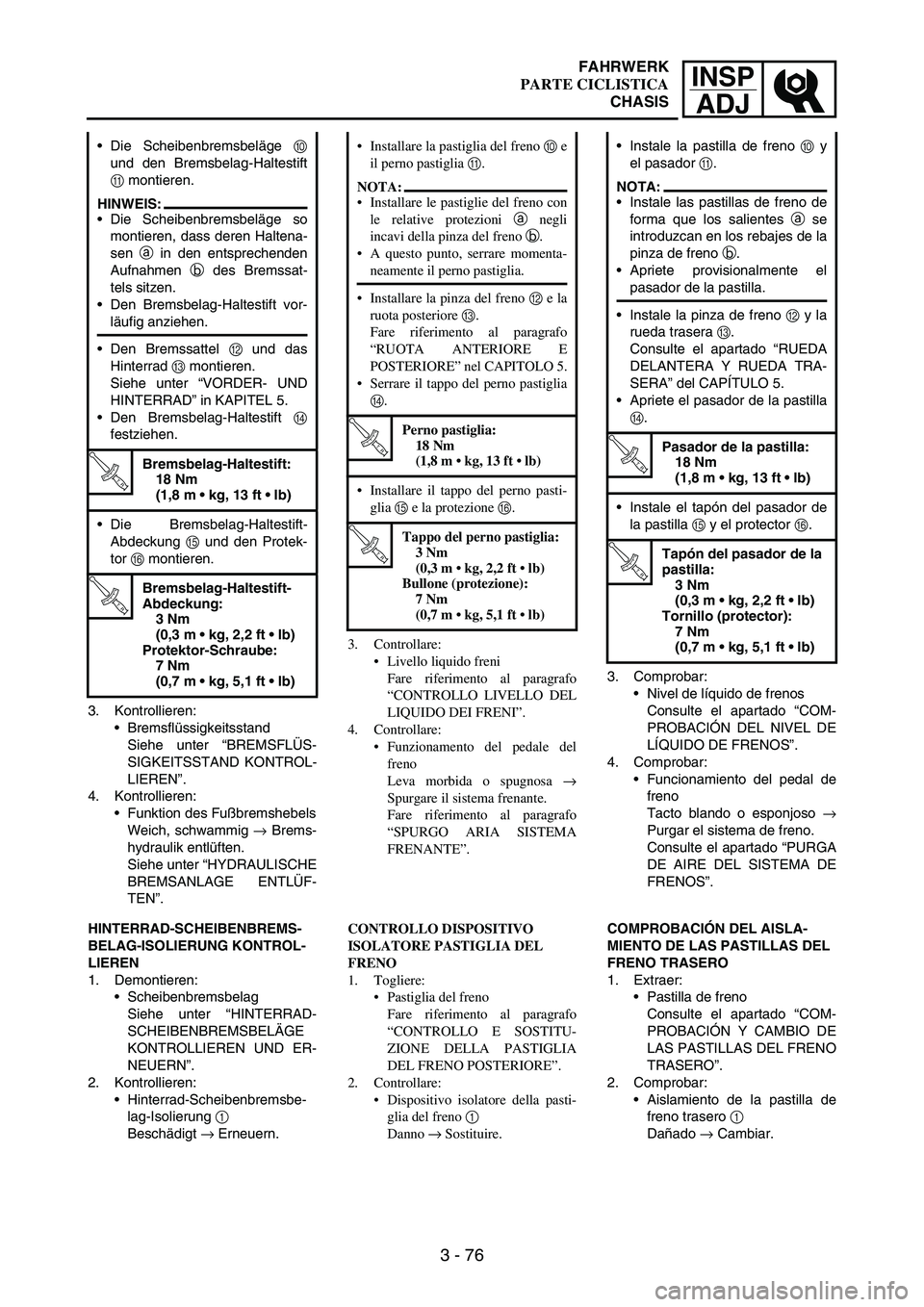

3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich, schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”. Die Scheibenbremsbeläge
0
und den Bremsbelag-Haltestift
A montieren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, dass deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift vor-
läufig anziehen.
Den Bremssattel
B und das
Hinterrad
C montieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Den Bremsbelag-Haltestift
D
festziehen.
T R..
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Die Bremsbelag-Haltestift-
Abdeckung
E und den Protek-
tor
F montieren.
T R..
Bremsbelag-Haltestift-
Abdeckung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Protektor-Schraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
HINTERRAD-SCHEIBENBREMS-
BELAG-ISOLIERUNG KONTROL-
LIEREN
1. Demontieren:
Scheibenbremsbelag
Siehe unter “HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND ER-
NEUERN”.
2. Kontrollieren:
Hinterrad-Scheibenbremsbe-
lag-Isolierung
1
Beschädigt
→ Erneuern.3. Controllare:
Livello liquido freni
Fare riferimento al paragrafo
“CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI”.
4. Controllare:
Funzionamento del pedale del
freno
Leva morbida o spugnosa →
Spurgare il sistema frenante.
Fare riferimento al paragrafo
“SPURGO ARIA SISTEMA
FRENANTE”. Installare la pastiglia del freno 0 e
il perno pastiglia A.
NOTA:
Installare le pastiglie del freno con
le relative protezioni a negli
incavi della pinza del freno b.
A questo punto, serrare momenta-
neamente il perno pastiglia.
Installare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE” nel CAPITOLO 5.
Serrare il tappo del perno pastiglia
D.
T R..
Perno pastiglia:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installare il tappo del perno pasti-
glia E e la protezione F.
T R..
Tappo del perno pastiglia:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Bullone (protezione):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLLO DISPOSITIVO
ISOLATORE PASTIGLIA DEL
FRENO
1. Togliere:
Pastiglia del freno
Fare riferimento al paragrafo
“CONTROLLO E SOSTITU-
ZIONE DELLA PASTIGLIA
DEL FRENO POSTERIORE”.
2. Controllare:
Dispositivo isolatore della pasti-
glia del freno 1
Danno → Sostituire.3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de
freno
Tacto blando o esponjoso
→
Purgar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”. Instale la pastilla de freno
0 y
el pasador
A.
NOTA:
Instale las pastillas de freno de
forma que los salientes
a se
introduzcan en los rebajes de la
pinza de freno
b.
Apriete provisionalmente el
pasador de la pastilla.
Instale la pinza de freno
B y la
rueda trasera
C.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Apriete el pasador de la pastilla
D.
T R..
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del pasador de
la pastilla
E y el protector
F.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Tornillo (protector):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
COMPROBACIÓN DEL AISLA-
MIENTO DE LAS PASTILLAS DEL
FRENO TRASERO
1. Extraer:
Pastilla de freno
Consulte el apartado “COM-
PROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO”.
2. Comprobar:
Aislamiento de la pastilla de
freno trasero
1
Dañado
→ Cambiar.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 77
INSP
ADJ

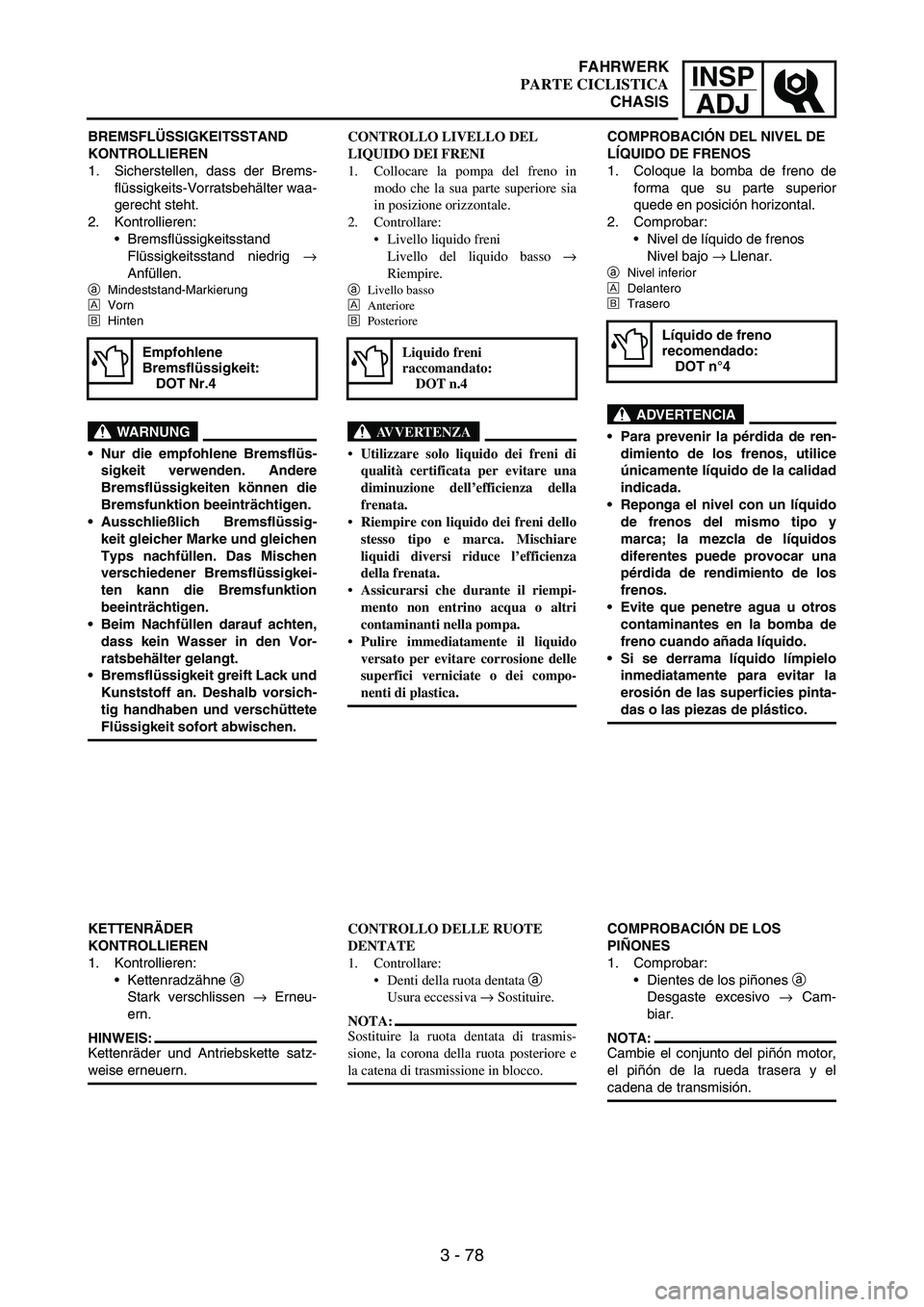

BRAKE FLUID LEVEL
INSPECTION
1. Place the brake master cylinder
so that its top is in a horizontal
position.
2. Inspect:
Brake fluid level
Fluid at lower level
→ Fill up.
aLower level
ÈFront
ÉRear
WARNING
Use only designated quality
brake fluid to avoid poor brake
performance.
Refill with same type and brand
of brake fluid; mixing fluids
could result in poor brake per-
formance.
Be sure that water or other con-
taminants do not enter master
cylinder when refilling.
Clean up spilled fluid immedi-
ately to avoid erosion of painted
surfaces or plastic parts.
Recommended brake
fluid:
DOT #4
ÈÉ
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth
a
Excessive wear
→ Replace.
NOTE:Replace the drive sprocket, rear
wheel sprocket and drive chain as a
set.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de frein de
manière que son extrémité soit hori-
zontale.
2. Contrôler:
Niveau du liquide de frein
Niveau du liquide bas → Remet-
tre à niveau.
a
Niveau inférieur
È
Avant
É
Arrière
AVERTISSEMENT
N’utiliser que le liquide de frein
recommandé pour éviter une perte
d’efficacité du freinage.
Toujours utiliser la même marque
et le même type de liquide de frein;
le mélange de liquides de frein diffé-
rents peut provoquer une perte
d’efficacité du freinage.
Veiller à ne pas laisser d’eau ou
d’autres impuretés pénétrer dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
plastique.
Liquide de frein
recommandé:
DOT n°4
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon
a
Usure excessive → Remplacer.
N.B.:
Remplacer ensemble le pignon d’entraî-
nement, la couronne arrière et la chaîne
de transmission.
CHASSIS
CHASSIS

INSP
ADJ
3 - 78
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-
flüssigkeits-Vorratsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Flüssigkeitsstand niedrig
→
Anfüllen.
aMindeststand-Markierung
ÈVorn
ÉHinten
WARNUNG
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssig-
keit gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigkei-
ten kann die Bremsfunktion
beeinträchtigen.
Beim Nachfüllen darauf achten,
dass kein Wasser in den Vor-
ratsbehälter gelangt.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
Empfohlene
Bremsflüssigkeit:
DOT Nr.4
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Stark verschlissen
→ Erneu-
ern.
HINWEIS:
Kettenräder und Antriebskette satz-
weise erneuern.CONTROLLO LIVELLO DEL
LIQUIDO DEI FRENI
1. Collocare la pompa del freno in
modo che la sua parte superiore sia
in posizione orizzontale.
2. Controllare:
Livello liquido freni
Livello del liquido basso →
Riempire.
a
Livello basso
È
Anteriore
É
Posteriore
AVVERTENZA
Utilizzare solo liquido dei freni di
qualità certificata per evitare una
diminuzione dell’efficienza della
frenata.
Riempire con liquido dei freni dello
stesso tipo e marca. Mischiare
liquidi diversi riduce l’efficienza
della frenata.
Assicurarsi che durante il riempi-
mento non entrino acqua o altri
contaminanti nella pompa.
Pulire immediatamente il liquido
versato per evitare corrosione delle
superfici verniciate o dei compo-
nenti di plastica.
Liquido freni
raccomandato:
DOT n.4
CONTROLLO DELLE RUOTE
DENTATE
1. Controllare:
Denti della ruota dentata
a
Usura eccessiva → Sostituire.
NOTA:
Sostituire la ruota dentata di trasmis-
sione, la corona della ruota posteriore e
la catena di trasmissione in blocco.COMPROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque la bomba de freno de
forma que su parte superior
quede en posición horizontal.
2. Comprobar:
Nivel de líquido de frenos
Nivel bajo
→ Llenar.
aNivel inferior
ÈDelantero
ÉTrasero
ADVERTENCIA
Para prevenir la pérdida de ren-
dimiento de los frenos, utilice
únicamente líquido de la calidad
indicada.
Reponga el nivel con un líquido
de frenos del mismo tipo y
marca; la mezcla de líquidos
diferentes puede provocar una
pérdida de rendimiento de los
frenos.
Evite que penetre agua u otros
contaminantes en la bomba de
freno cuando añada líquido.
Si se derrama líquido límpielo
inmediatamente para evitar la
erosión de las superficies pinta-
das o las piezas de plástico.
Líquido de freno
recomendado:
DOT n°4
COMPROBACIÓN DE LOS
PIÑONES
1. Comprobar:
Dientes de los piñones
a
Desgaste excesivo
→ Cam-
biar.
NOTA:
Cambie el conjunto del piñón motor,
el piñón de la rueda trasera y el
cadena de transmisión.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 79
INSP
ADJ
DRIVE CHAIN INSPECTION
1. Measure:
Drive chain length (15 links)
a
Out of specification
→
Replace.
NOTE:While measuring the drive chain
length, push down on the drive
chain to increase its tension.
Measure the length between drive
chain roller
1 and
F as shown.
Perform this measurement at two
or three different places.
2. Remove:
Drive chain
1
NOTE:Remove the drive chain using a drive
chain cutter
2.
Drive chain length
(15 links):
:
239.3 mm (9.42 in)
3. Clean:
Drive chain
Brush off as much dirt as pos-
sible. Then clean the drive
chain using the chain cleaner.
CAUTION:
This machine has a drive chain
with small rubber O-rings 1
between the side plates. Steam
cleaning, high-pressure washes,
certain solvent and kerosene can
damage these O-rings.
1
4. Inspect:
O-ring
1 (drive chain)
Damage
→ Replace the drive
chain.
Roller
2
Side plate
3
Damage/wear → Replace the
drive chain.
5. Check:
Drive chain stiffness a
Clean and oil the drive chain
and hold as illustrated.
Stiff → Replace the drive
chain.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Mesurer:
Longueur de la chaîne de trans-
mission (15 maillons) a
Hors spécifications → Remplacer.
N.B.:
Pendant la mesure de la longueur de la
chaîne de transmission, appuyer sur la
chaîne pour en augmenter la tension.
Mesurer la longueur entre le galet de
chaîne de transmission 1 et F
comme illustré.
Prendre cette mesure à deux ou trois
endroits différents.
2. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à l’aide
d’un coupe-chaîne de transmission 2.
Longueur de la chaîne de
transmission (15 maillons):
:
239,3 mm (9,42 in)
3. Nettoyer:
Chaîne de transmission
A l’aide d’une brosse, éliminer un
maximum de saleté. Nettoyer
ensuite la chaîne de transmission
à l’aide du produit de nettoyage
pour chaîne.
ATTENTION:
Cette moto est équipée d’une chaîne
de transmission dont les plaques laté-
rales sont séparées par de petits joints
toriques en caoutchouc 1. Le net-
toyage à la vapeur, le lavage sous
haute pression, certains solvants et le
pétrole peuvent endommager ces
joints toriques.
4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne de
transmission et la tenir comme
illustré.
Raideur → Remplacer.
CHASSIS
CHASSIS

INSP
ADJ
3 - 80

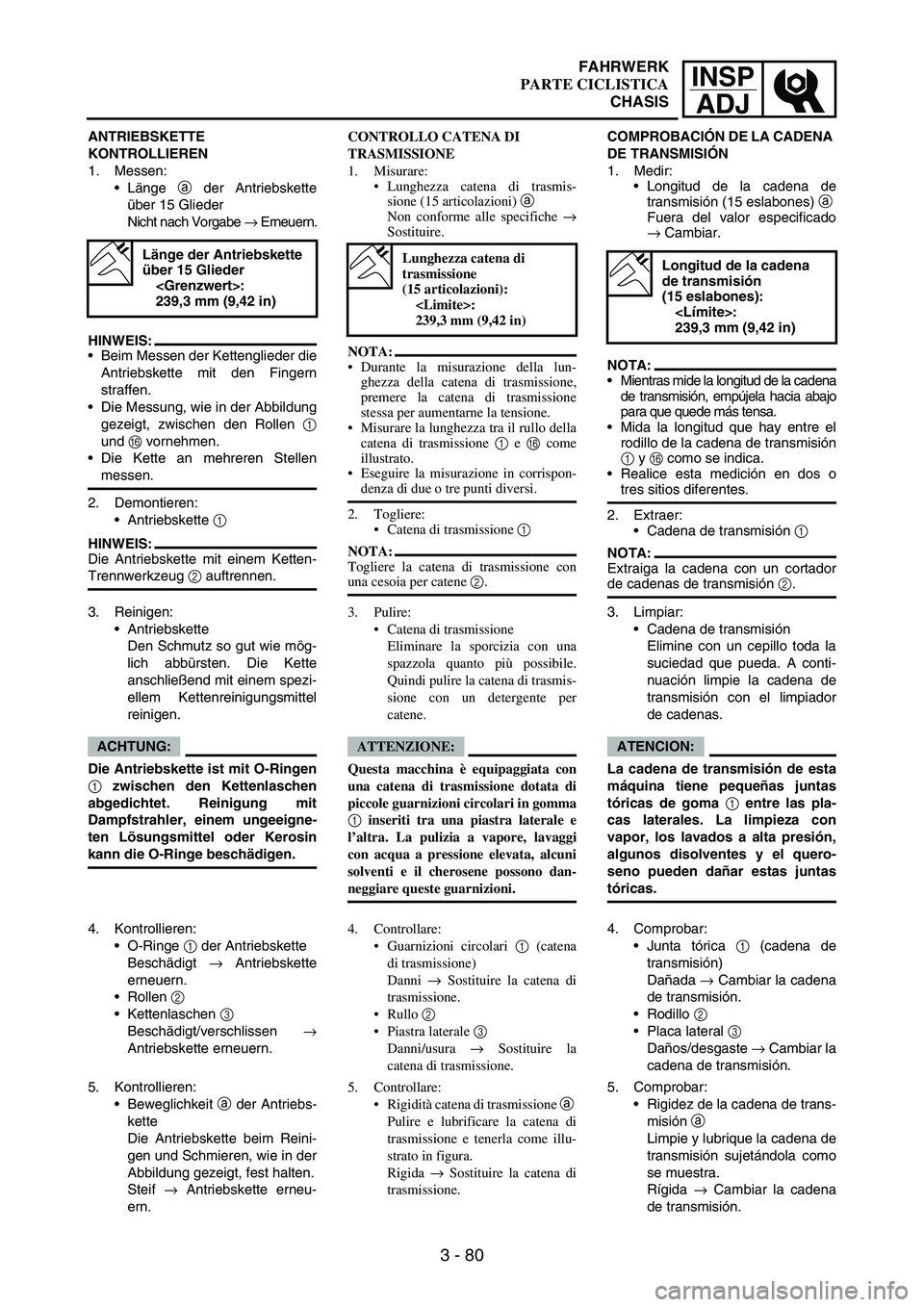

ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
Länge
a der Antriebskette
über 15 Glieder
Nicht nach Vorgabe
→ Erneuern.
HINWEIS:
Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen
1
und
F vornehmen.
Die Kette an mehreren Stellen
messen.
2. Demontieren:
Antriebskette
1
HINWEIS:
Die Antriebskette mit einem Ketten-
Trennwerkzeug
2 auftrennen.
Länge der Antriebskette
über 15 Glieder
:
239,3 mm (9,42 in)
3. Reinigen:
Antriebskette
Den Schmutz so gut wie mög-
lich abbürsten. Die Kette
anschließend mit einem spezi-
ellem Kettenreinigungsmittel
reinigen.
ACHTUNG:
Die Antriebskette ist mit O-Ringen
1 zwischen den Kettenlaschen
abgedichtet. Reinigung mit
Dampfstrahler, einem ungeeigne-
ten Lösungsmittel oder Kerosin
kann die O-Ringe beschädigen.
4. Kontrollieren:
O-Ringe
1 der Antriebskette
Beschädigt
→ Antriebskette
erneuern.
Rollen
2
Kettenlaschen
3
Beschädigt/verschlissen
→
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit
a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, fest halten.
Steif
→ Antriebskette erneu-
ern.CONTROLLO CATENA DI
TRASMISSIONE
1. Misurare:
Lunghezza catena di trasmis-
sione (15 articolazioni) a
Non conforme alle specifiche →
Sostituire.
NOTA:
Durante la misurazione della lun-
ghezza della catena di trasmissione,
premere la catena di trasmissione
stessa per aumentarne la tensione.
Misurare la lunghezza tra il rullo della
catena di trasmissione 1 e F come
illustrato.
Eseguire la misurazione in corrispon-
denza di due o tre punti diversi.
2. Togliere:
Catena di trasmissione 1
NOTA:
Togliere la catena di trasmissione con
una cesoia per catene 2.
Lunghezza catena di
trasmissione
(15 articolazioni):
:
239,3 mm (9,42 in)
3. Pulire:
Catena di trasmissione
Eliminare la sporcizia con una
spazzola quanto più possibile.
Quindi pulire la catena di trasmis-
sione con un detergente per
catene.
ATTENZIONE:
Questa macchina è equipaggiata con
una catena di trasmissione dotata di
piccole guarnizioni circolari in gomma
1 inseriti tra una piastra laterale e
l’altra. La pulizia a vapore, lavaggi
con acqua a pressione elevata, alcuni
solventi e il cherosene possono dan-
neggiare queste guarnizioni.
4. Controllare:
Guarnizioni circolari 1 (catena
di trasmissione)
Danni → Sostituire la catena di
trasmissione.
Rullo 2
Piastra laterale 3
Danni/usura → Sostituire la
catena di trasmissione.
5. Controllare:
Rigidità catena di trasmissione a
Pulire e lubrificare la catena di
trasmissione e tenerla come illu-
strato in figura.
Rigida → Sostituire la catena di
trasmissione.COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
Longitud de la cadena de
transmisión (15 eslabones)
a
Fuera del valor especificado
→ Cambiar.
NOTA:
Mientras mide la longitud de la cadena
de transmisión, empújela hacia abajo
para que quede más tensa.
Mida la longitud que hay entre el
rodillo de la cadena de transmisión
1 y
F como se indica.
Realice esta medición en dos o
tres sitios diferentes.
2. Extraer:
Cadena de transmisión
1
NOTA:
Extraiga la cadena con un cortador
de cadenas de transmisión
2.
Longitud de la cadena
de transmisión
(15 eslabones):
:
239,3 mm (9,42 in)
3. Limpiar:
Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda. A conti-
nuación limpie la cadena de
transmisión con el limpiador
de cadenas.
ATENCION:
La cadena de transmisión de esta
máquina tiene pequeñas juntas
tóricas de goma 1 entre las pla-
cas laterales. La limpieza con
vapor, los lavados a alta presión,
algunos disolventes y el quero-
seno pueden dañar estas juntas
tóricas.
4. Comprobar:
Junta tórica
1 (cadena de
transmisión)
Dañada
→ Cambiar la cadena
de transmisión.
Rodillo
2
Placa lateral
3
Daños/desgaste
→ Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de trans-
misión
a
Limpie y lubrique la cadena de
transmisión sujetándola como
se muestra.
Rígida
→ Cambiar la cadena
de transmisión.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 81
INSP
ADJ
6. Install:
Chain joint
1
O-ring
2
Drive chain
3
NOTE:When installing the drive chain, apply
the lithium soap base grease on the
chain joint and O-rings.
7. Install:
Link plate
4
NOTE:Press the link plate onto the chain
joint using a drive chain riveter
5.
Rivet the end of the chain joint
using a drive chain riveter.
After riveting the chain joint, make
sure its movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil
or suitable chain
lubricants
New
New
DRIVE CHAIN SLACK
ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Check:
Drive chain slack
a
Above the seal guard installa-
tion bolt.
Out of specification
→ Adjust.
NOTE:Before checking and/or adjusting,
rotate the rear wheel through several
revolutions and check the slack sev-
eral times to find the tightest point.
Check and/or adjust the drive chain
slack with the rear wheel in this “tight
chain” position.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
6. Monter:
Joint de chaîne 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint de chaîne et les joints
toriques.
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
de chaîne à l’aide d’une riveteuse pour
chaîne de transmission 5.
Riveter l’extrémité du joint de chaîne
à l’aide d’une riveteuse pour chaîne de
transmission.
Après avoir riveté le joint de chaîne,
vérifier que son mouvement est libre.
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
New
New
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Ajuster.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
CHASSIS
CHASSIS

INSP
ADJ
3 - 82

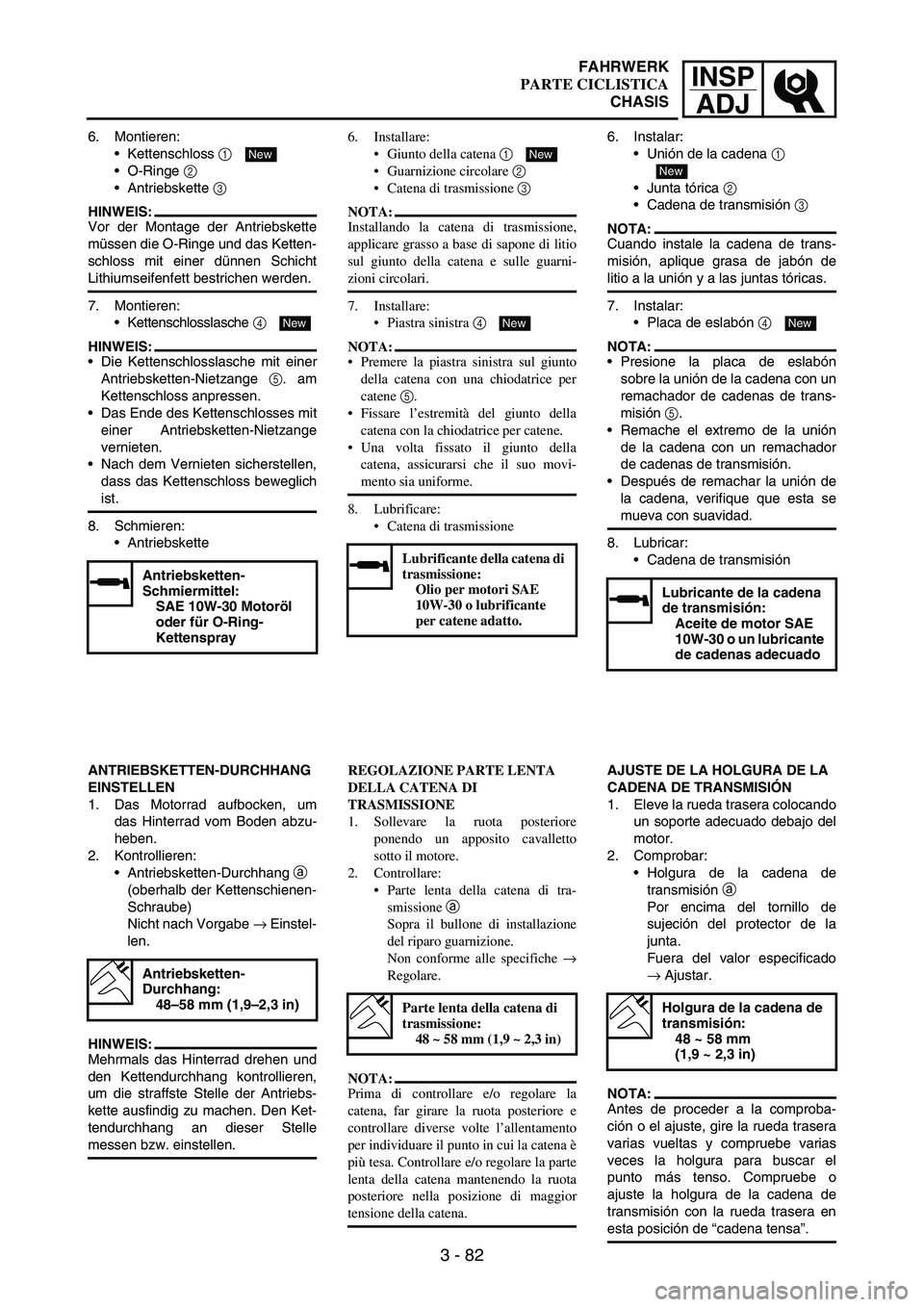

6. Montieren:
Kettenschloss
1
O-Ringe
2
Antriebskette
3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloss mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
7. Montieren:
Kettenschlosslasche
4
HINWEIS:
Die Kettenschlosslasche mit einer
Antriebsketten-Nietzange
5. am
Kettenschloss anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
dass das Kettenschloss beweglich
ist.
8. Schmieren:
Antriebskette
Antriebsketten-
Schmiermittel:
SAE 10W-30 Motoröl
oder für O-Ring-
Kettenspray
New
New
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um
das Hinterrad vom Boden abzu-
heben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
Antriebsketten-
Durchhang:
48–58 mm (1,9–2,3 in)
6. Installare:
Giunto della catena 1
Guarnizione circolare 2
Catena di trasmissione 3
NOTA:
Installando la catena di trasmissione,
applicare grasso a base di sapone di litio
sul giunto della catena e sulle guarni-
zioni circolari.
7. Installare:
Piastra sinistra 4
NOTA:
Premere la piastra sinistra sul giunto
della catena con una chiodatrice per
catene 5.
Fissare l’estremità del giunto della
catena con la chiodatrice per catene.
Una volta fissato il giunto della
catena, assicurarsi che il suo movi-
mento sia uniforme.
8. Lubrificare:
Catena di trasmissione
Lubrificante della catena di
trasmissione:
Olio per motori SAE
10W-30 o lubrificante
per catene adatto.
New
New
REGOLAZIONE PARTE LENTA
DELLA CATENA DI
TRASMISSIONE
1. Sollevare la ruota posteriore
ponendo un apposito cavalletto
sotto il motore.
2. Controllare:
Parte lenta della catena di tra-
smissione a
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche →
Regolare.
NOTA:
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte l’allentamento
per individuare il punto in cui la catena è
più tesa. Controllare e/o regolare la parte
lenta della catena mantenendo la ruota
posteriore nella posizione di maggior
tensione della catena.
Parte lenta della catena di
trasmissione:
48 ~ 58 mm (1,9 ~ 2,3 in)
6. Instalar:
Unión de la cadena
1
Junta tórica
2
Cadena de transmisión
3
NOTA:
Cuando instale la cadena de trans-
misión, aplique grasa de jabón de
litio a la unión y a las juntas tóricas.
7. Instalar:
Placa de eslabón
4
NOTA:
Presione la placa de eslabón
sobre la unión de la cadena con un
remachador de cadenas de trans-
misión
5.
Remache el extremo de la unión
de la cadena con un remachador
de cadenas de transmisión.
Después de remachar la unión de
la cadena, verifique que esta se
mueva con suavidad.
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena
de transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado
New
New
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando
un soporte adecuado debajo del
motor.
2. Comprobar:
Holgura de la cadena de
transmisión
a
Por encima del tornillo de
sujeción del protector de la
junta.
Fuera del valor especificado
→ Ajustar.
NOTA:
Antes de proceder a la comproba-
ción o el ajuste, gire la rueda trasera
varias vueltas y compruebe varias
veces la holgura para buscar el
punto más tenso. Compruebe o
ajuste la holgura de la cadena de
transmisión con la rueda trasera en
esta posición de “cadena tensa”.
Holgura de la cadena de
transmisión:
48 ~ 58 mm
(1,9 ~ 2,3 in)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 83
INSP
ADJ
3. Adjust:
Drive chain slack
DRIVE CHAIN STOPPER
INSPECTION
1. Inspect:
Drive chain stopper
1
Wear indicator groove
a has
almost disappeared
→
Replace.
2. Replace:
Drive chain stopper Drive chain slack adjustment
steps:
Loosen the axle nut
1 and
locknuts
2.
Adjust the drive chain slack by
turning the adjusters
3.
To tighten → Turn the adjuster
3 counterclockwise.
To loosen → Turn the adjuster
3 clockwise and push wheel
forward.
Turn each adjuster exactly the
same amount to maintain cor-
rect axle alignment. (There are
marks
a on each side of the
drive chain puller alignment.)
NOTE:Turn the adjuster so that the drive
chain is in line with the sprocket,
as viewed from the rear.
CAUTION:
Too small drive chain slack will
overload the engine and other
vital parts; keep the slack
within the specified limits.
Tighten the axle nut while push-
ing down the drive chain.
T R..
Axle nut:
125 Nm
(12.5 m  kg, 90 ft  lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm
(1.6 m  kg, 11 ft  lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
1
1a
3. Régler:
Tension de la chaîne de transmis-
sion
CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Étapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage
3.
Pour tendre → Tourner le
dispositif de réglage 3 dans le
sens inverse des aiguilles d’une
montre.
Pour détendre → Tourner le
dispositif de réglage 3 dans le
sens des aiguilles d’une montre
et pousser la roue vers l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement cor-
rect de l’axe. (Des repères a figu-
rent de chaque côté du tendeur de
chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spéci-
fiées.
Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CHASSIS
CHASSIS
