YAMAHA WR 250F 2007 Notices Demploi (in French)

2 - 118
SPEC
ÈFixer le fil du contacteur du démarreur au guidon à l’aide des bandes
en plastique.
ÉFixer le fil du coupe-circuit du moteur et le fil du contacteur
d’embrayage au guidon à l’aide des bandes en plastique.
ÊAcheminer la durit de frein dans les guides de durit.
ËFixer la fiche rapide en l’insérant dans le support de l’écran multi-
fonction.
ÌAcheminer les câbles des gaz, le câble d’embrayage et le câble de
starter à chaud entre le té supérieur et le support de l’écran multi-
fonction.
ÍFixer les fils de l’écran multifonction au support. Couper l’extrémité
du collier.
ÎFixer la fiche rapide en l’enfonçant dans l’orifice du support de
l’écran multifonction.
ÏFixer le clip du faisceau de fils en l’enfonçant dans l’orifice du sup-
port de l’écran multifonction à l’intérieur.ÐFixer le faisceau de fils au support de l’écran multifonction. Couper
l’extrémité du collier.
ÑFixer le fil du contacteur à clé (côté faisceau de fils) au support de
l’écran multifonction. Rechercher l’extrémité du collier à pince
orienté vers le côté inférieur du cadre et couper l’extrémité du col-
lier.
ÒAcheminer le fil du capteur de vitesse par le guide à l’extérieur de la
fourche.
ÈDas Starter-Kabel mit Kunststoffbindern am Lenker befesti-
gen.
ÉDie Motorstoppschalter- und Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker befestigen.
ÊDen Bremsschlauch durch die Schlauchführungen leiten.
ËDen Steckverbinder in die Multifunktionsanzeigen-Halterung
einsetzen.
ÌDie Gas-, Kupplungs- und Warmstartzüge zwischen der obe-
ren Gabelbrücke und der Multifunktionsanzeigen-Halterung
verlegen.
ÍDie Multifunktionsanzeigen-Kabel an der Halterung befesti-
gen. Kabelbinderende abschneiden.
ÎDen Steckverbinder in die Öffnung in der Multifunktionsanzei-
gen-Halterung einsetzen.
ÏDen Kabelbaum-Clip von innen in die entsprechende Öffnung
in der Multifunktionsanzeigen-Halterung einsetzen.ÐKabelbaum an der Multifunktionsanzeigen-Halterung befesti-
gen. Kabelbinderende abschneiden.
ÑZündschloss-Kabel (kabelbaumseitig) an der Multifunktions-
anzeigen-Halterung befestigen. Klemmenende so positionie-
ren, dass es in Richtung unterer Rahmen zeigt und
überstehendes Kabelbinderende abschneiden.
ÒDas Geschwindigkeitssensor-Kabel durch die Führung an der
Außenseite des Gabelrohrs verlegen.
ÈFissare il cavo dell’interruttore di avviamento al manubrio con le
fascette in plastica.
ÉFissare il cavo interruttore di arresto motore e il cavo interruttore
della frizione al manubrio con le fascette in plastica.
ÊFar passare il tubo del freno attraverso le relative guide.
ËFissare l’accoppiatore inserendolo nel supporto del display multifun-
zione.
ÌFar passare il cavo acceleratore, il cavo della frizione e il cavo starter
per partenze a caldo tra la staffa superiore e il supporto del display
multifunzione.
ÍFissare i cavi del display multifunzione al supporto. Tagliare l’estre-
mità dei serrafili.
ÎFissare l’accoppiatore spingendolo nel foro del supporto del display
multifunzione.
ÏFissare il fermo del cablaggio elettrico spingendolo nel foro del sup-
porto del display multifunzione sulla parte interna.ÐFissare il cablaggio elettrico al supporto del display multifunzione.
Tagliare l’estremità dei serrafili.
ÑFissare il cavo dell’interruttore di accensione (lato cablaggio elet-
trico) al supporto del display multifunzione. Posizionare l’estremità
del morsetto rivolgendola verso la parte inferiore del telaio e tagliare
l’estremità dei serrafili.
ÒFar passare il cavo sensore velocità attraverso la guida sulla parte
esterna della forcella anteriore.
ÈSujete el cable del interruptor de arranque al manillar con las
bandas de plástico.
ÉSujete el cable del interruptor de paro del motor y el cable del
interruptor del embrague al manillar con las bandas de
plástico.
ÊPase el tubo de freno por las guías de tubo.
ËSujete el acoplador introduciéndolo en el soporte del visor
multifunción.
ÌPase los cables del acelerador, el cable de embrague y el
cable de arranque en caliente entre el soporte superior y el
soporte del visor multifunción.
ÍSujete los cables del visor multifunción al soporte. Corte el
extremo.
ÎSujete el acoplador empujándolo al interior del orificio del
soporte del visor multifunción.ÏSujete el clip del mazo de cables empujándolo al interior del
orificio del soporte del visor multifunción por el lado interior.
ÐSujete el mazo de cables al soporte del visor multifunción.
Corte el extremo.
ÑSujete el cable del interruptor principal (por el lado del mazo
de cables) al soporte del visor multifunción. Localice el
extremo de la brida encarada hacia la parte inferior del
bastidor y corte el extremo.
ÒPase el cable del sensor de velocidad por la guía en el lado
exterior de la horquilla delantera.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

3 - 1
INSP
ADJ
MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
NOTE:The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind that such factors as
weather, terrain, geographical location, and individual usage will alter the required maintenance and lubrication intervals. If
you are a doubt as to what intervals to follow in maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every third
(or
500 km)Every fifth
(or
1,000 km)As
requiredRemarks
ENGINE OIL
Replace
VALVES
Check the valve clearances The engine must be cold.
Check the valve seats and
valve stems for wear. Inspect
Replace
VALVE SPRINGS
InspectCheck the free length and
the tilt.
Replace
VALVE LIFTERS
InspectCheck for scratches and
wear.
Replace
CAMSHAFTSInspect the camshaft
surface.
Inspect the decompression
system. Inspect
Replace
CAMSHAFT SPROCKETS
InspectCheck for wear on the teeth
and for damage.
Replace
PISTON
InspectInspect crack
Inspect carbon deposits and
eliminate them. Clean
Replace
PISTON RING
InspectCheck ring end gap
Replace
PISTON PIN
Inspect
Replace
CYLINDER HEADInspect carbon deposits and
eliminate them.
Change gasket Inspect and clean
CYLINDER
Inspect and clean Inspect score marks
Inspect wear
Replace
CLUTCH
Inspect and adjust Inspect housing, friction
plate, clutch plate and spring
Replace
TRANSMISSION
Inspect
Replace bearing
SHIFT FORK, SHIFT CAM, GUIDE BAR
InspectInspect wear

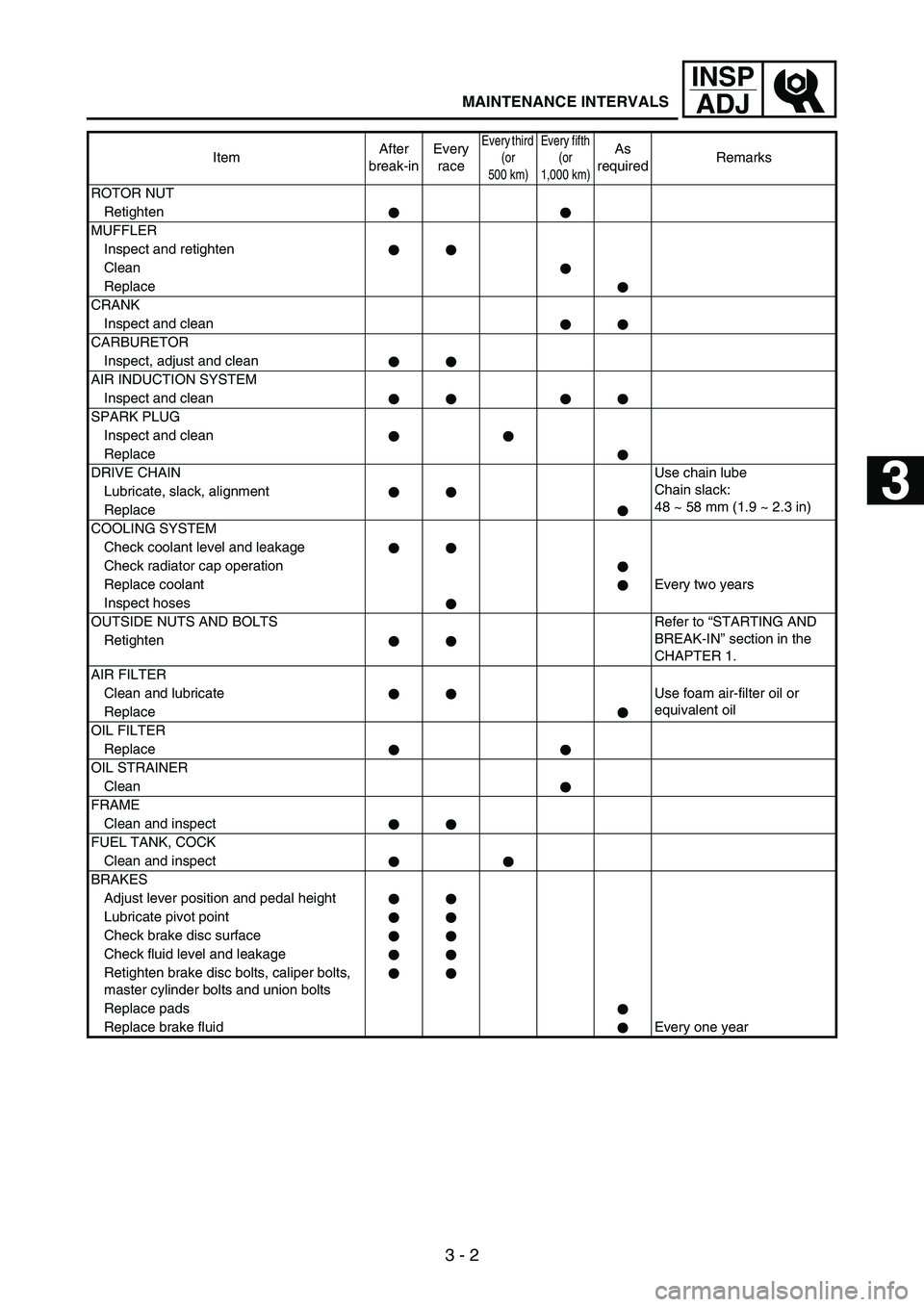

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
ROTOR NUT
Retighten
MUFFLER
Inspect and retighten
Clean
Replace
CRANK
Inspect and clean
CARBURETOR
Inspect, adjust and clean
AIR INDUCTION SYSTEM
Inspect and clean
SPARK PLUG
Inspect and clean
Replace
DRIVE CHAINUse chain lube
Chain slack:
48 ~ 58 mm (1.9 ~ 2.3 in) Lubricate, slack, alignment
Replace
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolantEvery two years
Inspect hoses
OUTSIDE NUTS AND BOLTS Refer to “STARTING AND
BREAK-IN” section in the
CHAPTER 1. Retighten
AIR FILTER
Clean and lubricate Use foam air-filter oil or
equivalent oil
Replace
OIL FILTER
Replace
OIL STRAINER
Clean
FRAME
Clean and inspect
FUEL TANK, COCK
Clean and inspect
BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper bolts,
master cylinder bolts and union bolts
Replace pads
Replace brake fluid Every one yearItemAfter
break-inEvery
race
Every third
(or
500 km)Every fifth
(or
1,000 km)As
requiredRemarks
1
2
3
4
5
6
7

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
FRONT FORKS
Inspect and adjust
Replace oilSuspension oil “S1”
Replace oil seal
FRONT FORK OIL SEAL AND DUST SEAL
Clean and lubeLithium base grease
PROTECTOR GUIDE
Replace
REAR SHOCK ABSORBER
Inspect and adjust
Lube(After
rain
ride)Molybdenum disulfide
grease
Retighten
DRIVE CHAIN GUIDE AND ROLLERS
Inspect
SWINGARMMolybdenum disulfide
grease
Inspect, lube and retighten
RELAY ARM, CONNECTING ROD Molybdenum disulfide
grease
Inspect, lube and retighten
SIDESTAND
LubricateLithium base grease
STEERING HEAD
Inspect free play and retighten
Clean and lubeLithium base grease
Replace bearing
TIRE, WHEELS
Inspect air pressure, wheel run-out, tire
wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
LubricateLithium base grease
THROTTLE, CONTROL CABLE Yamaha cable lube or SAE
10W-30 motor oil
Check routing and connection
Lubricate
HOT STARTER, CLUTCH LEVER
Inspect free play
BATTERY
Check terminal for looseness and
corrosionItemAfter
break-inEvery
race
Every third
(or
500 km)Every fifth
(or
1,000 km)As
requiredRemarks

3 - 4
INSP
ADJ

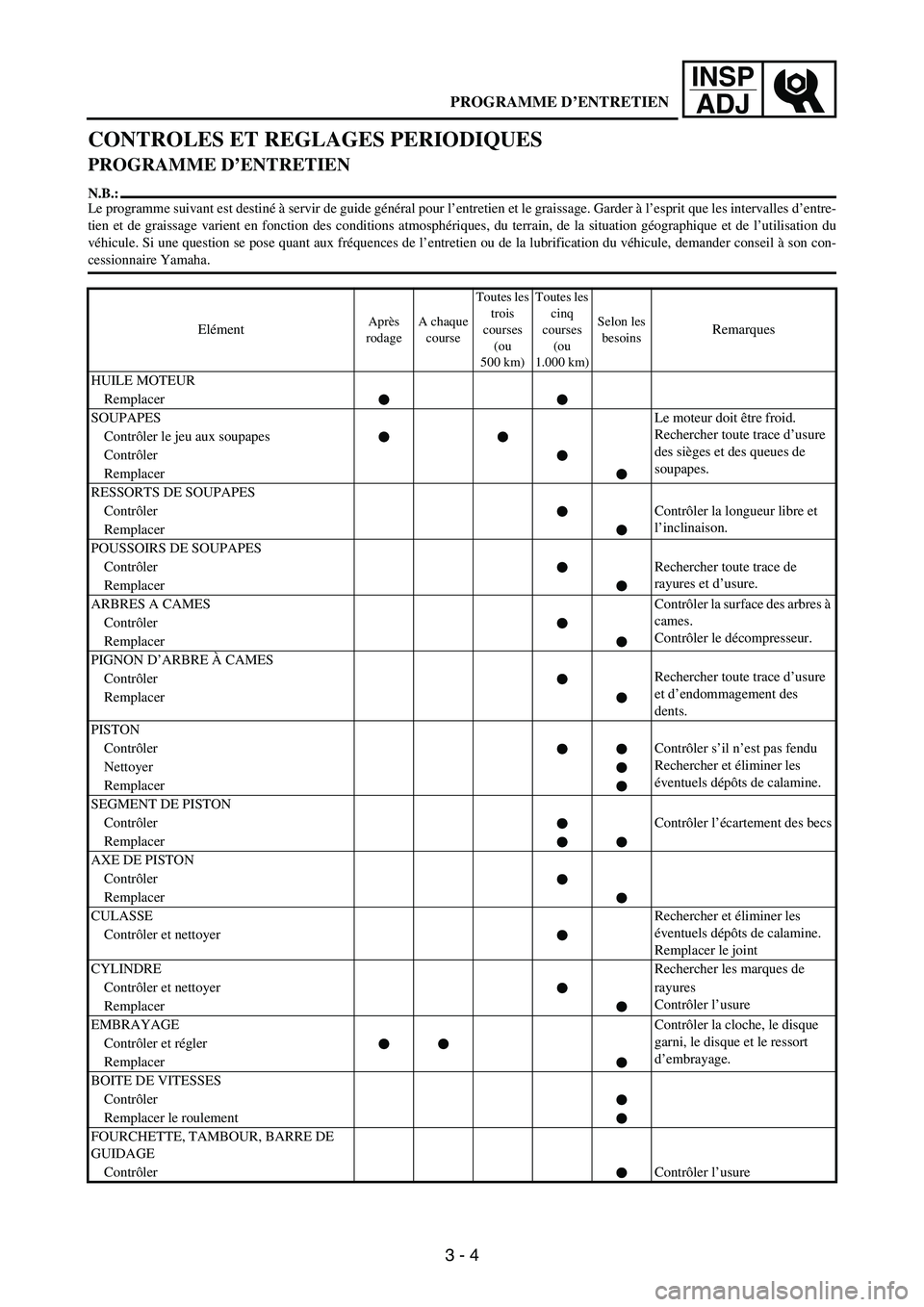

CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
N.B.:
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit que les intervalles d’entre-
tien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation géographique et de l’utilisation du
véhicule. Si une question se pose quant aux fréquences de l’entretien ou de la lubrification du véhicule, demander conseil à son con-
cessionnaire Yamaha.
Elément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
HUILE MOTEUR
Remplacer
SOUPAPESLe moteur doit être froid.
Rechercher toute trace d’usure
des sièges et des queues de
soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
ContrôlerContrôler la longueur libre et
l’inclinaison.
Remplacer
POUSSOIRS DE SOUPAPES
ContrôlerRechercher toute trace de
rayures et d’usure.
Remplacer
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Contrôler le décompresseur. Contrôler
Remplacer
PIGNON D’ARBRE À CAMES
Rechercher toute trace d’usure
et d’endommagement des
dents. Contrôler
Remplacer
PISTON
ContrôlerContrôler s’il n’est pas fendu
Rechercher et éliminer les
éventuels dépôts de calamine. Nettoyer
Remplacer
SEGMENT DE PISTON
ContrôlerContrôler l’écartement des becs
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSERechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRERechercher les marques de
Contrôler et nettoyer rayures
Contrôler l’usure
Remplacer
EMBRAYAGEContrôler la cloche, le disque
garni, le disque et le ressort
d’embrayage. Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
ContrôlerContrôler l’usure
PROGRAMME D’ENTRETIEN

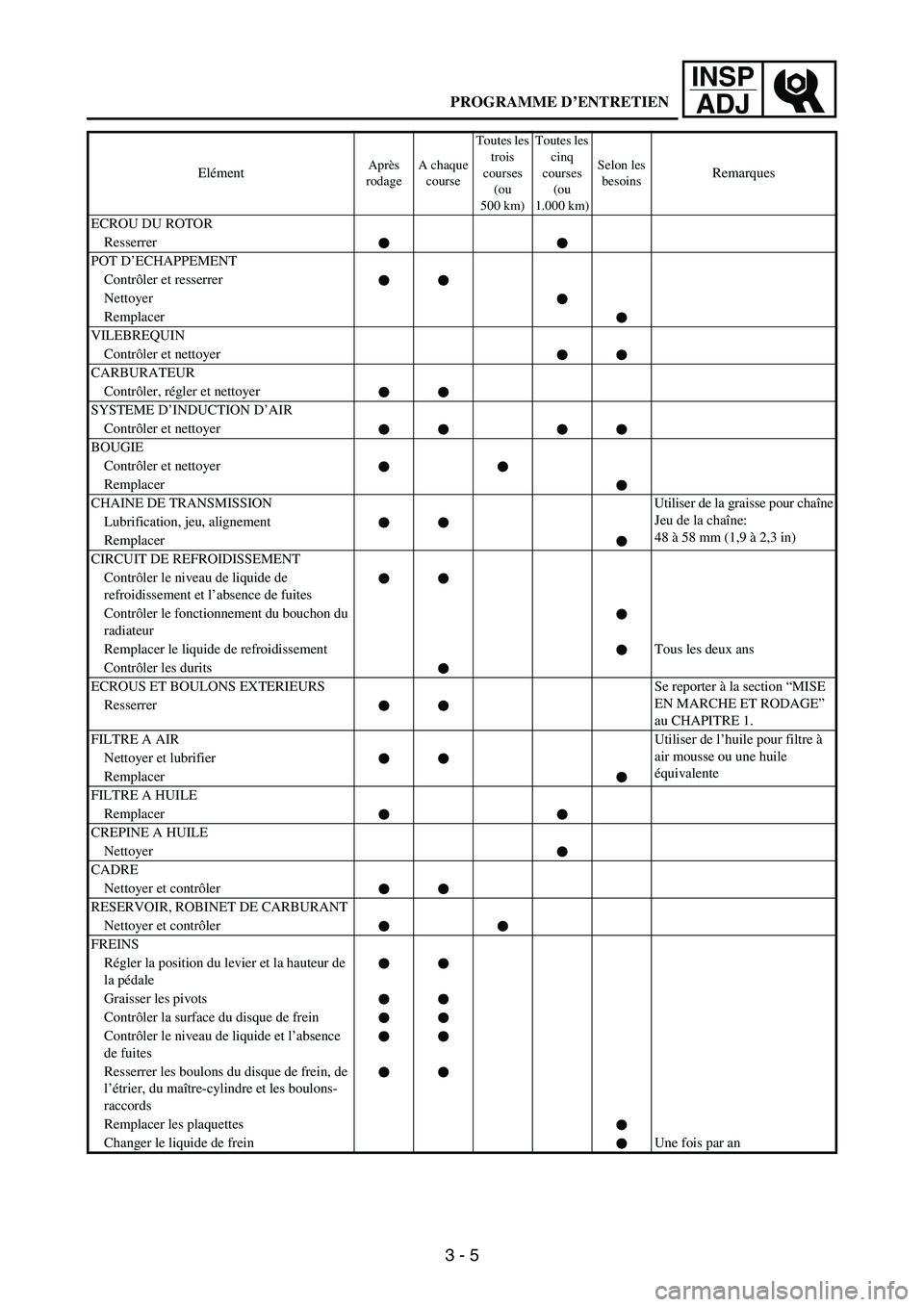

3 - 5
INSP
ADJ
ECROU DU ROTOR
Resserrer
POT D’ECHAPPEMENT
Contrôler et resserrer
Nettoyer
Remplacer
VILEBREQUIN
Contrôler et nettoyer
CARBURATEUR
Contrôler, régler et nettoyer
SYSTEME D’INDUCTION D’AIR
Contrôler et nettoyer
BOUGIE
Contrôler et nettoyer
Remplacer
CHAINE DE TRANSMISSION Utiliser de la graisse pour chaîne
Jeu de la chaîne:
48 à 58 mm (1,9 à 2,3 in) Lubrification, jeu, alignement
Remplacer
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau de liquide de
refroidissement et l’absence de fuites
Contrôler le fonctionnement du bouchon du
radiateur
Remplacer le liquide de refroidissement Tous les deux ans
Contrôler les durits
ECROUS ET BOULONS EXTERIEURS Se reporter à la section “MISE
EN MARCHE ET RODAGE”
au CHAPITRE 1. Resserrer
FILTRE A AIRUtiliser de l’huile pour filtre à
air mousse ou une huile
équivalente Nettoyer et lubrifier
Remplacer
FILTRE A HUILE
Remplacer
CREPINE A HUILE
Nettoyer
CADRE
Nettoyer et contrôler
RESERVOIR, ROBINET DE CARBURANT
Nettoyer et contrôler
FREINS
Régler la position du levier et la hauteur de
la pédale
Graisser les pivots
Contrôler la surface du disque de frein
Contrôler le niveau de liquide et l’absence
de fuites
Resserrer les boulons du disque de frein, de
l’étrier, du maître-cylindre et les boulons-
raccords
Remplacer les plaquettes
Changer le liquide de frein Une fois par anElément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
PROGRAMME D’ENTRETIEN

3 - 6
INSP
ADJ

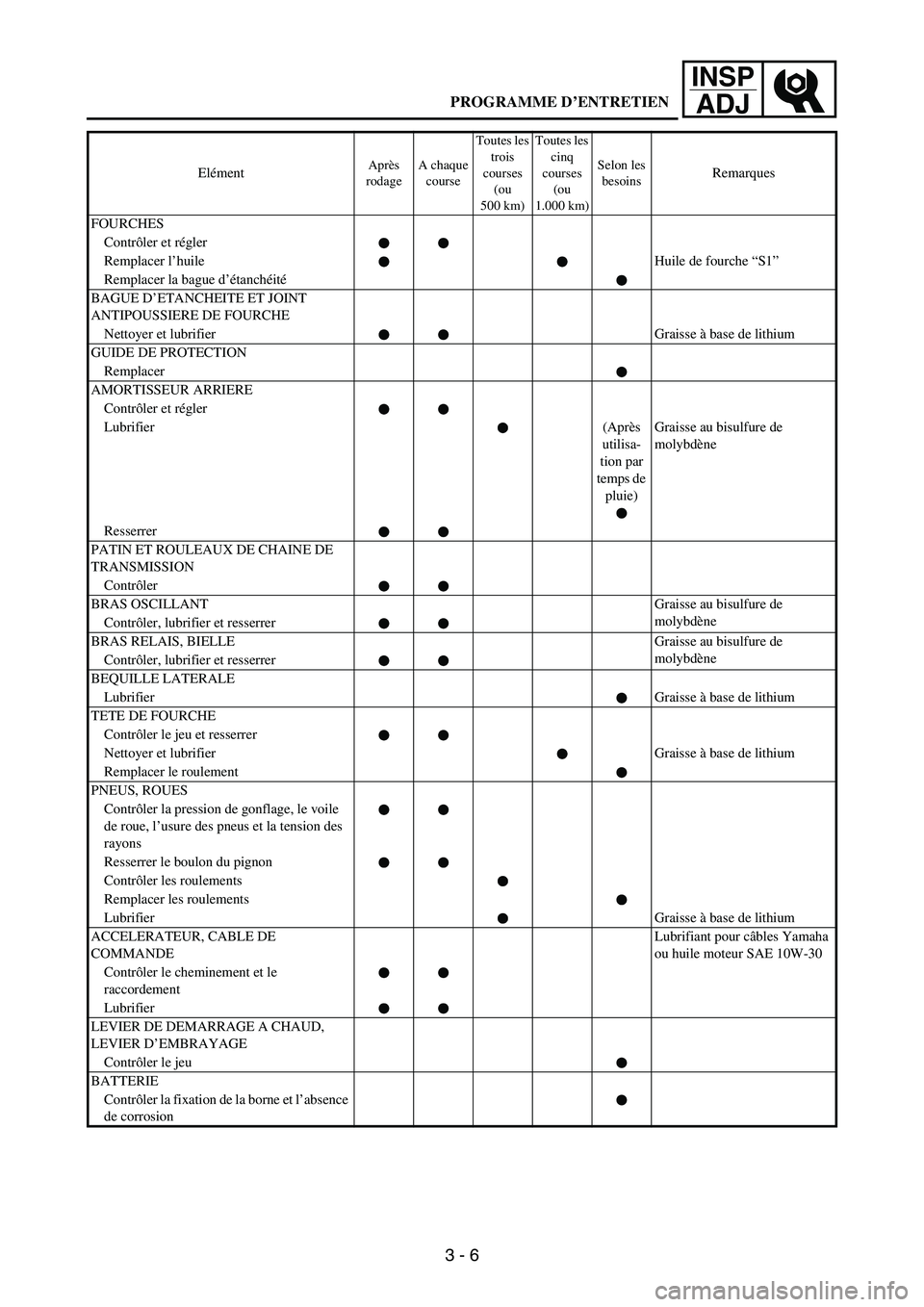

FOURCHES
Contrôler et régler
Remplacer l’huileHuile de fourche “S1”
Remplacer la bague d’étanchéité
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
Nettoyer et lubrifier Graisse à base de lithium
GUIDE DE PROTECTION
Remplacer
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier(Après
utilisa-
tion par
temps de
pluie)Graisse au bisulfure de
molybdène
Resserrer
PATIN ET ROULEAUX DE CHAINE DE
TRANSMISSION
Contrôler
BRAS OSCILLANT Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
BRAS RELAIS, BIELLE Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
BEQUILLE LATERALE
LubrifierGraisse à base de lithium
TETE DE FOURCHE
Contrôler le jeu et resserrer
Nettoyer et lubrifier Graisse à base de lithium
Remplacer le roulement
PNEUS, ROUES
Contrôler la pression de gonflage, le voile
de roue, l’usure des pneus et la tension des
rayons
Resserrer le boulon du pignon
Contrôler les roulements
Remplacer les roulements
LubrifierGraisse à base de lithium
ACCELERATEUR, CABLE DE
COMMANDELubrifiant pour câbles Yamaha
ou huile moteur SAE 10W-30
Contrôler le cheminement et le
raccordement
Lubrifier
LEVIER DE DEMARRAGE A CHAUD,
LEVIER D’EMBRAYAGE
Contrôler le jeu
BATTERIE
Contrôler la fixation de la borne et l’absence
de corrosionElément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
PROGRAMME D’ENTRETIEN

3 - 7
INSP
ADJ

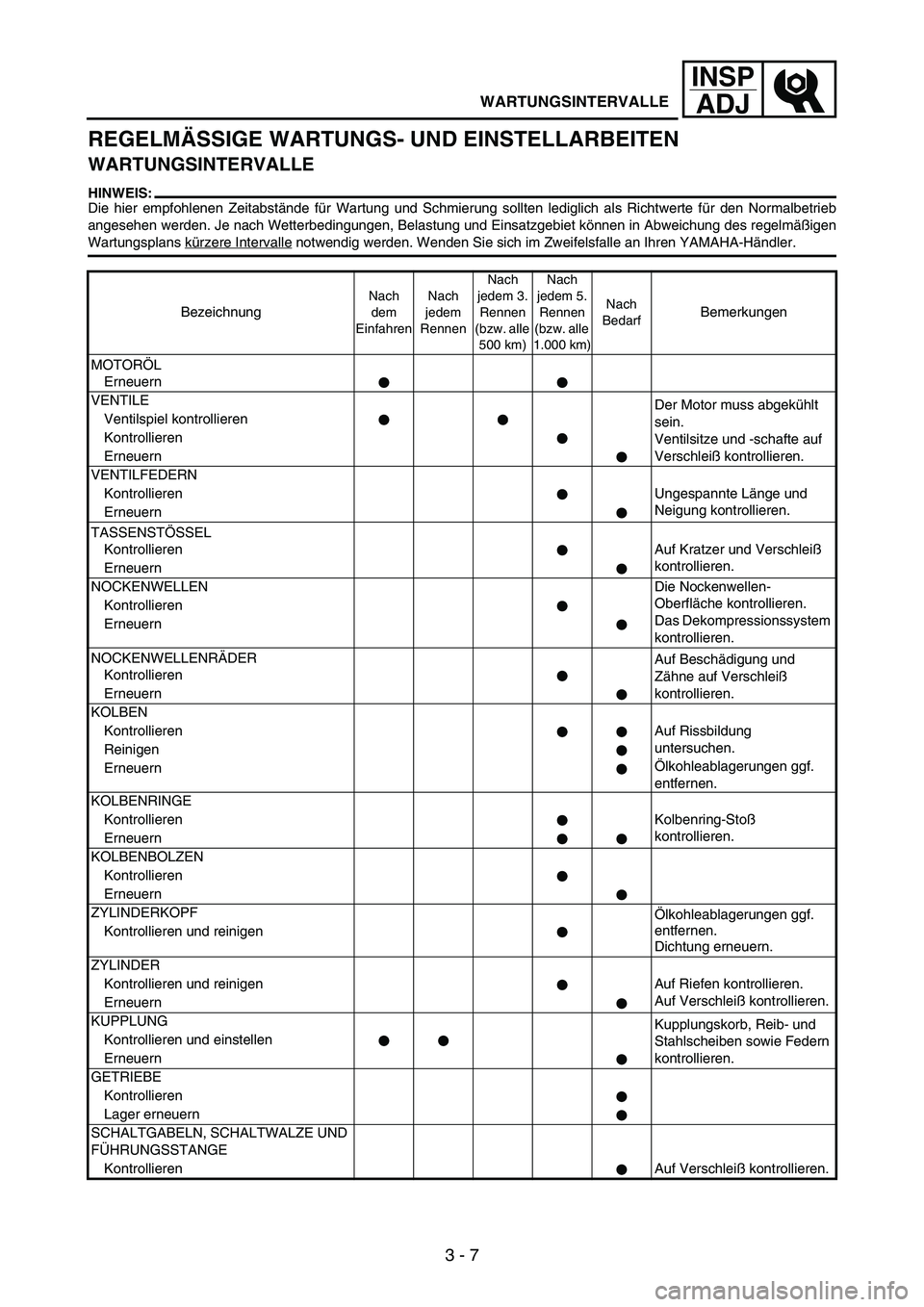

REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
HINWEIS:
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren YAMAHA-Händler.
Bezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
MOTORÖL
Erneuern
VENTILE
Der Motor muss abgekühlt
sein.
Ventilsitze und -schafte auf
Verschleiß kontrollieren. Ventilspiel kontrollieren
Kontrollieren
Erneuern
VENTILFEDERN
KontrollierenUngespannte Länge und
Neigung kontrollieren.
Erneuern
TASSENSTÖSSEL
KontrollierenAuf Kratzer und Verschleiß
kontrollieren.
Erneuern
NOCKENWELLEN Die Nockenwellen-
Oberfläche kontrollieren.
Das Dekompressionssystem
kontrollieren. Kontrollieren
Erneuern
NOCKENWELLENRÄDER
Auf Beschädigung und
Zähne auf Verschleiß
kontrollieren. Kontrollieren
Erneuern
KOLBEN
KontrollierenAuf Rissbildung
untersuchen.
Ölkohleablagerungen ggf.
entfernen. Reinigen
Erneuern
KOLBENRINGE
KontrollierenKolbenring-Stoß
kontrollieren.
Erneuern
KOLBENBOLZEN
Kontrollieren
Erneuern
ZYLINDERKOPF
Ölkohleablagerungen ggf.
entfernen.
Dichtung erneuern. Kontrollieren und reinigen
ZYLINDER
Kontrollieren und reinigen Auf Riefen kontrollieren.
Auf Verschleiß kontrollieren.
Erneuern
KUPPLUNG
Kupplungskorb, Reib- und
Stahlscheiben sowie Federn
kontrollieren. Kontrollieren und einstellen
Erneuern
GETRIEBE
Kontrollieren
Lager erneuern
SCHALTGABELN, SCHALTWALZE UND
FÜHRUNGSSTANGE
KontrollierenAuf Verschleiß kontrollieren.
WARTUNGSINTERVALLE

3 - 8
INSP
ADJ

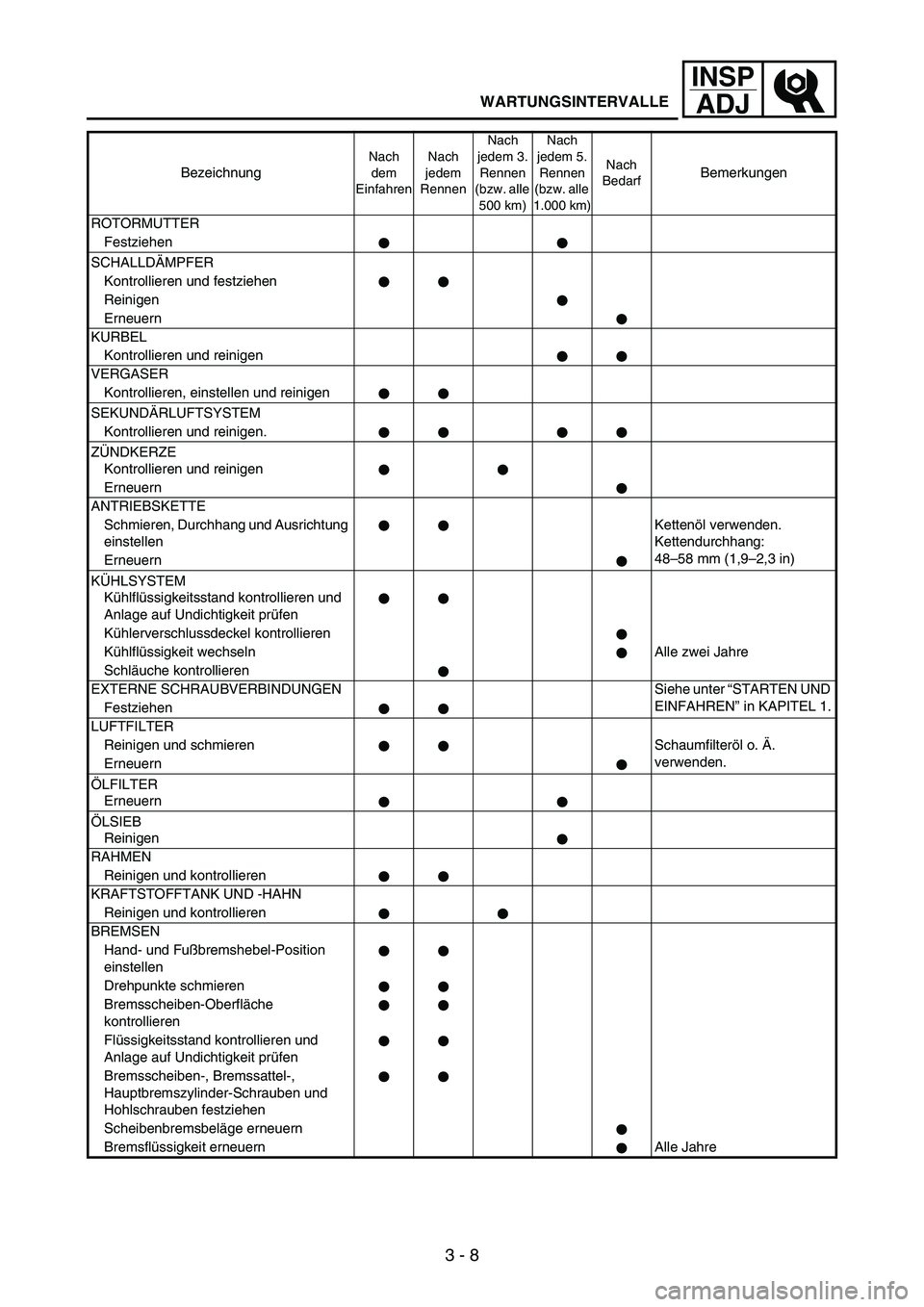

ROTORMUTTER
Festziehen
SCHALLDÄMPFER
Kontrollieren und festziehen
Reinigen
Erneuern
KURBEL
Kontrollieren und reinigen
VERGASER
Kontrollieren, einstellen und reinigen
SEKUNDÄRLUFTSYSTEM
Kontrollieren und reinigen.
ZÜNDKERZE
Kontrollieren und reinigen
Erneuern
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrichtung
einstellenKettenöl verwenden.
Kettendurchhang:
48–58 mm (1,9–2,3 in)
Erneuern
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrollieren und
Anlage auf Undichtigkeit prüfen
Kühlerverschlussdeckel kontrollieren
Kühlflüssigkeit wechseln Alle zwei Jahre
Schläuche kontrollieren
EXTERNE SCHRAUBVERBINDUNGEN Siehe unter “STARTEN UND
EINFAHREN” in KAPITEL 1.
Festziehen
LUFTFILTER
Reinigen und schmieren Schaumfilteröl o. Ä.
verwenden.
Erneuern
ÖLFILTER
Erneuern
ÖLSIEB
Reinigen
RAHMEN
Reinigen und kontrollieren
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren
BREMSEN
Hand- und Fußbremshebel-Position
einstellen
Drehpunkte schmieren
Bremsscheiben-Oberfläche
kontrollieren
Flüssigkeitsstand kontrollieren und
Anlage auf Undichtigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben festziehen
Scheibenbremsbeläge erneuern
Bremsflüssigkeit erneuern Alle JahreBezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
WARTUNGSINTERVALLE

3 - 9
INSP
ADJ

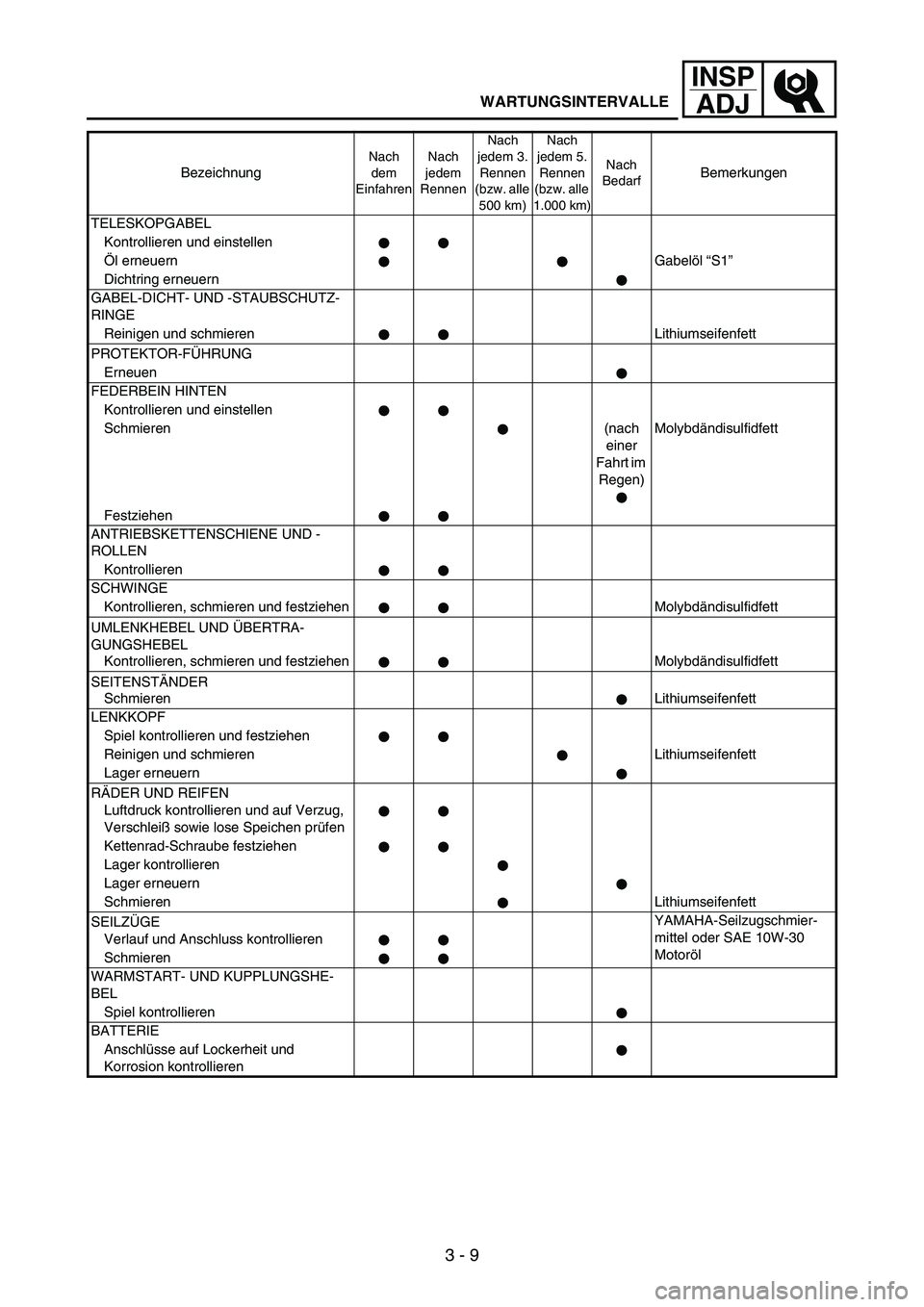

TELESKOPGABEL
Kontrollieren und einstellen
Öl erneuernGabelöl “S1”
Dichtring erneuern
GABEL-DICHT- UND -STAUBSCHUTZ-
RINGE
Reinigen und schmieren Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuen
FEDERBEIN HINTEN
Kontrollieren und einstellen
Schmieren (nach
einer
Fahrt im
Regen)Molybdändisulfidfett
Festziehen
ANTRIEBSKETTENSCHIENE UND -
ROLLEN
Kontrollieren
SCHWINGE
Kontrollieren, schmieren und festziehen Molybdändisulfidfett
UMLENKHEBEL UND ÜBERTRA-
GUNGSHEBEL
Kontrollieren, schmieren und festziehen Molybdändisulfidfett
SEITENSTÄNDER
SchmierenLithiumseifenfett
LENKKOPF
Spiel kontrollieren und festziehen
Reinigen und schmieren Lithiumseifenfett
Lager erneuern
RÄDER UND REIFEN
Luftdruck kontrollieren und auf Verzug,
Verschleiß sowie lose Speichen prüfen
Kettenrad-Schraube festziehen
Lager kontrollieren
Lager erneuern
SchmierenLithiumseifenfett
SEILZÜGEYAMAHA-Seilzugschmier-
mittel oder SAE 10W-30
Motoröl Verlauf und Anschluss kontrollieren
Schmieren
WARMSTART- UND KUPPLUNGSHE-
BEL
Spiel kontrollieren
BATTERIE
Anschlüsse auf Lockerheit und
Korrosion kontrollierenBezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
WARTUNGSINTERVALLE
