3 - 20
INSP
ADJ

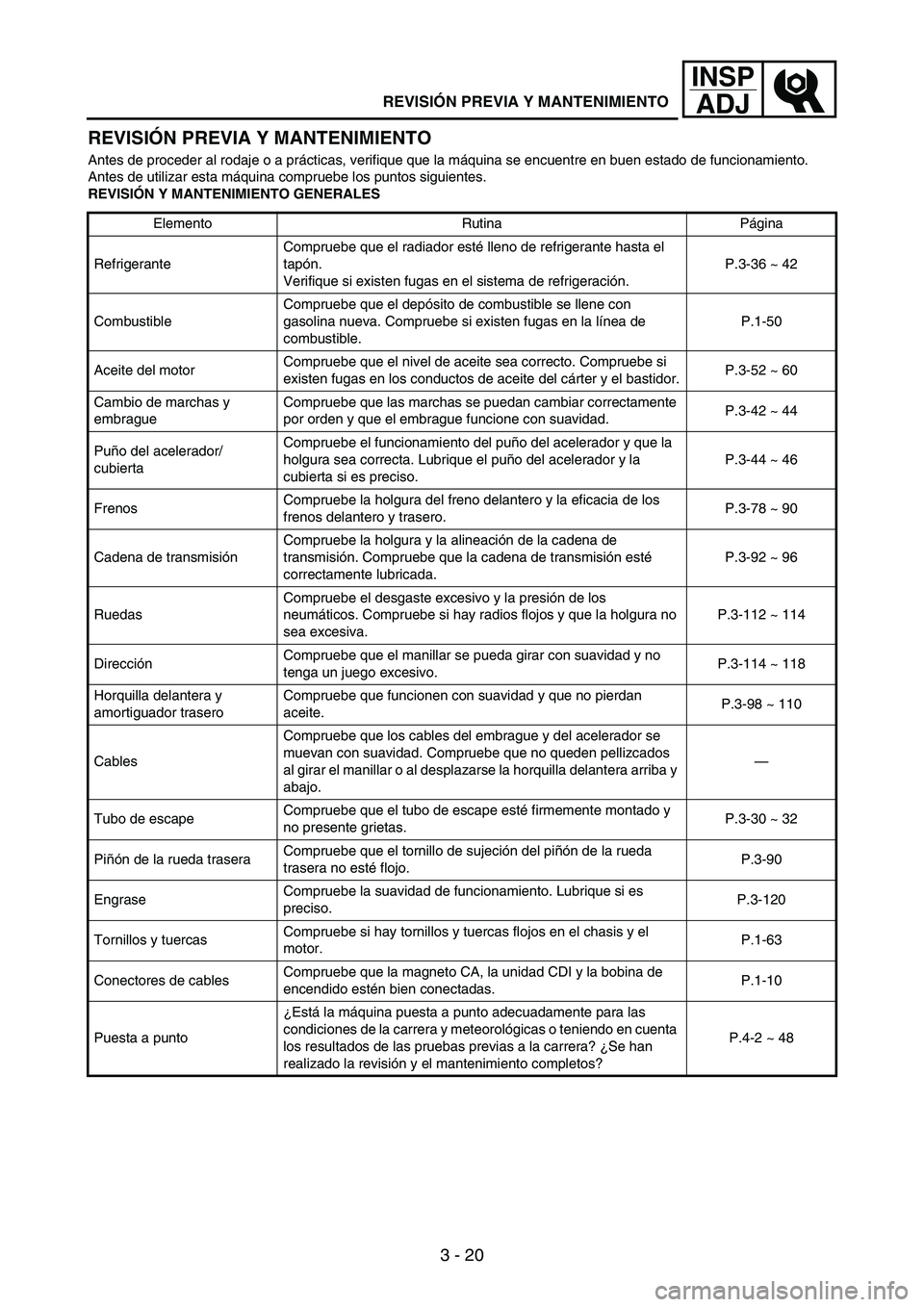

REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje o a prácticas, verifique que la máquina se encuentre en buen estado de funcionamiento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-36 ~ 42
CombustibleCompruebe que el depósito de combustible se llene con
gasolina nueva. Compruebe si existen fugas en la línea de
combustible.P.1-50
Aceite del motorCompruebe que el nivel de aceite sea correcto. Compruebe si
existen fugas en los conductos de aceite del cárter y el bastidor.P.3-52 ~ 60
Cambio de marchas y
embragueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-42 ~ 44
Puño del acelerador/
cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la
cubierta si es preciso.P.3-44 ~ 46
FrenosCompruebe la holgura del freno delantero y la eficacia de los
frenos delantero y trasero.P.3-78 ~ 90
Cadena de transmisión Compruebe la holgura y la alineación de la cadena de
transmisión. Compruebe que la cadena de transmisión esté
correctamente lubricada.P.3-92 ~ 96
RuedasCompruebe el desgaste excesivo y la presión de los
neumáticos. Compruebe si hay radios flojos y que la holgura no
sea excesiva.P.3-112 ~ 114
DirecciónCompruebe que el manillar se pueda girar con suavidad y no
tenga un juego excesivo.P.3-114 ~ 118
Horquilla delantera y
amortiguador traseroCompruebe que funcionen con suavidad y que no pierdan
aceite.P.3-98 ~ 110
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados
al girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente montado y
no presente grietas.P.3-30 ~ 32
Piñón de la rueda traseraCompruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo.P.3-90
EngraseCompruebe la suavidad de funcionamiento. Lubrique si es
preciso.P.3-120
Tornillos y tuercasCompruebe si hay tornillos y tuercas flojos en el chasis y el
motor.P.1-63
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de
encendido estén bien conectadas.P.1-10
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las
condiciones de la carrera y meteorológicas o teniendo en cuenta
los resultados de las pruebas previas a la carrera? ¿Se han
realizado la revisión y el mantenimiento completos?P.4-2 ~ 48
REVISIÓN PREVIA Y MANTENIMIENTO

INSP
ADJ
3 - 21

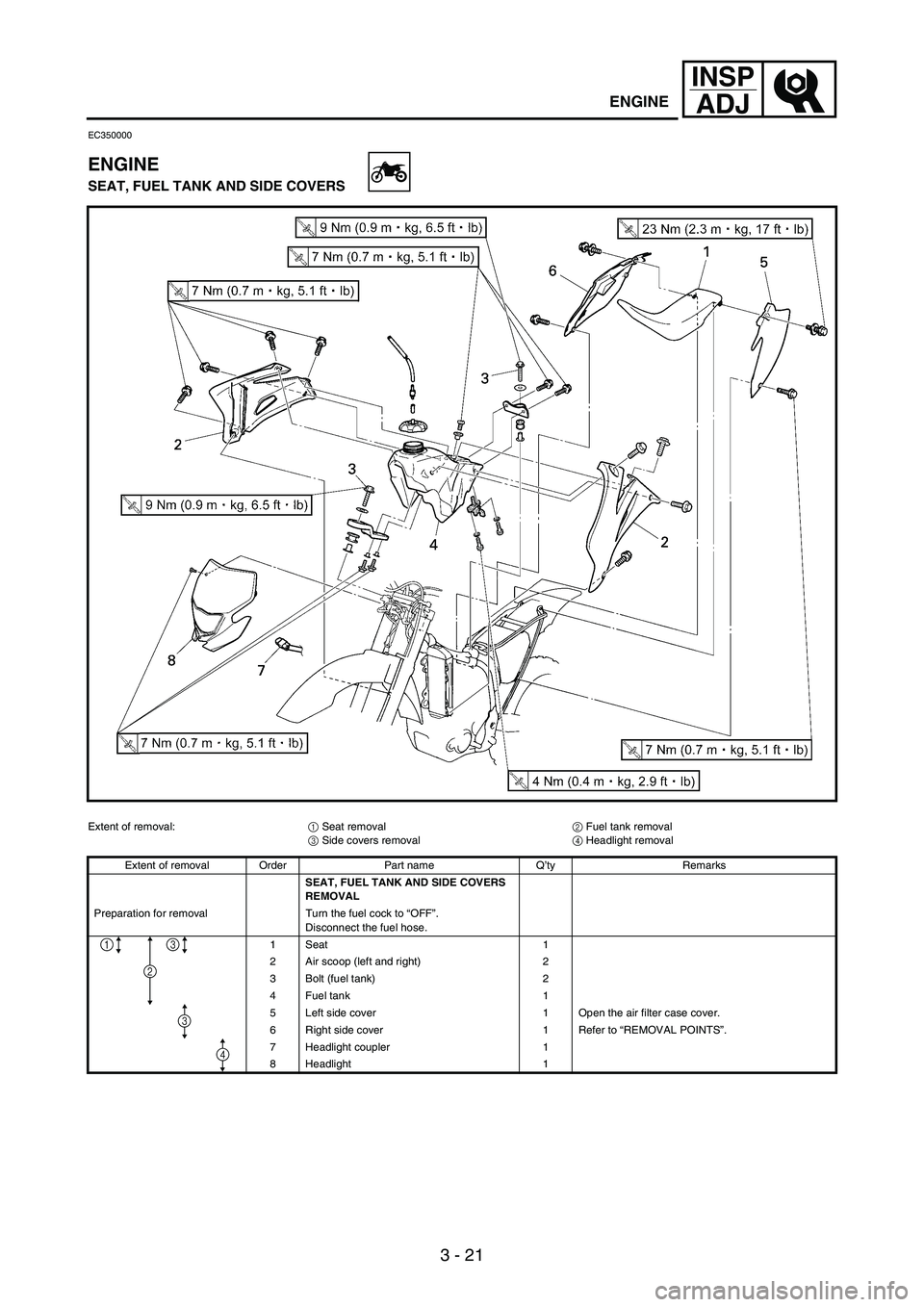

EC350000
ENGINE
SEAT, FUEL TANK AND SIDE COVERS
Extent of removal:
1 Seat removal
2 Fuel tank removal
3 Side covers removal
4 Headlight removal
Extent of removal Order Part name Q’ty Remarks
SEAT, FUEL TANK AND SIDE COVERS
REMOVAL
Preparation for removal Turn the fuel cock to “OFF”.
Disconnect the fuel hose.
1Seat 1
2 Air scoop (left and right) 2
3 Bolt (fuel tank) 2
4 Fuel tank 1
5 Left side cover 1 Open the air filter case cover.
6 Right side cover 1 Refer to “REMOVAL POINTS”.
7 Headlight coupler 1
8 Headlight 1
2
13
4
3
ENGINE

INSP
ADJ
3 - 22
MOTEUR

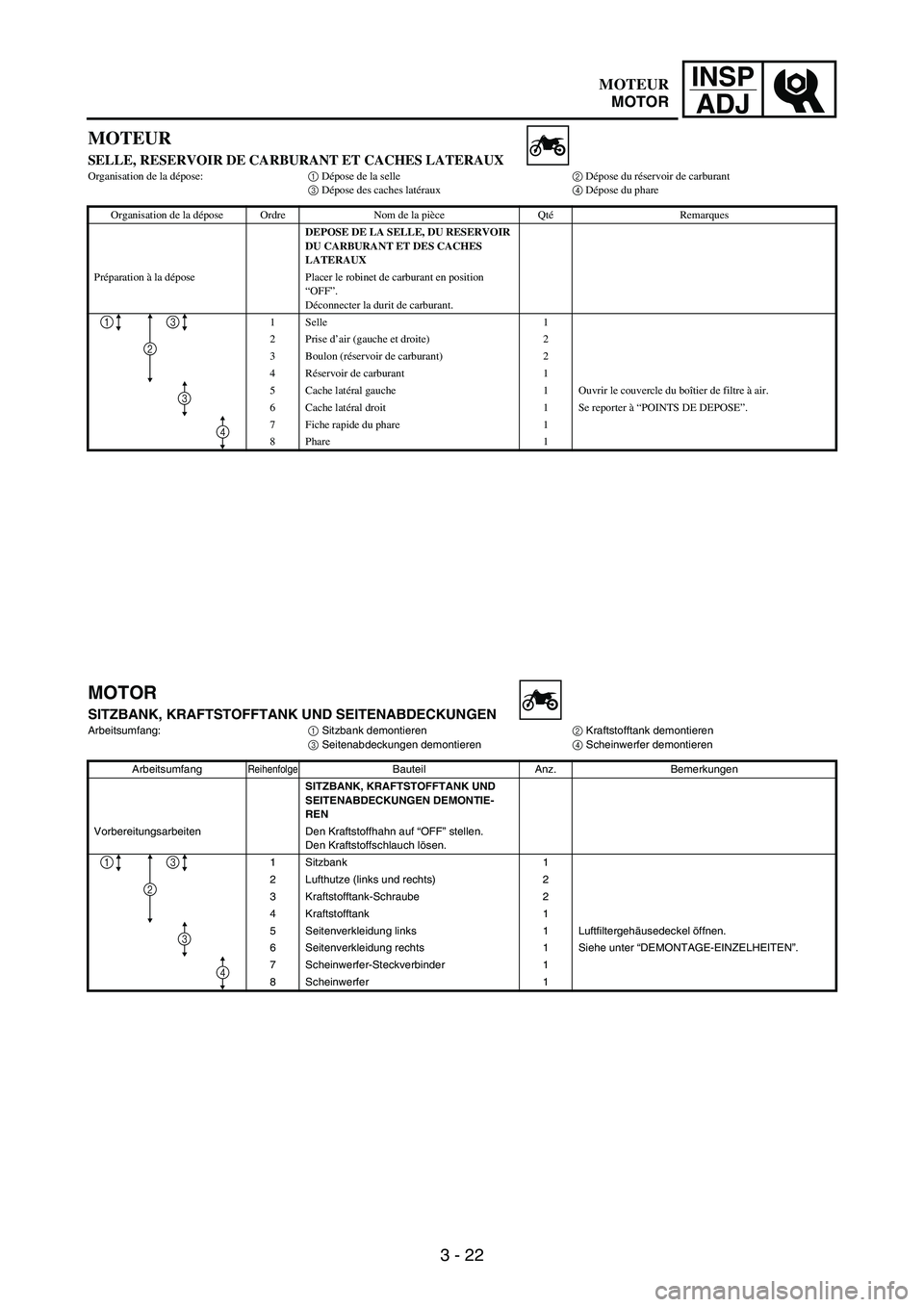

SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUXOrganisation de la dépose:1 Dépose de la selle2 Dépose du réservoir de carburant
3 Dépose des caches latéraux4 Dépose du phare
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA SELLE, DU RESERVOIR
DU CARBURANT ET DES CACHES
LATERAUX
Préparation à la dépose Placer le robinet de carburant en position
“OFF”.
Déconnecter la durit de carburant.
1 Selle 1
2Prise d’air (gauche et droite) 2
3 Boulon (réservoir de carburant) 2
4Réservoir de carburant 1
5Cache latéral gauche 1 Ouvrir le couvercle du boîtier de filtre à air.
6Cache latéral droit 1 Se reporter à “POINTS DE DEPOSE”.
7 Fiche rapide du phare 1
8 Phare 1
2
13
4
3
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGENArbeitsumfang:
1 Sitzbank demontieren
2 Kraftstofftank demontieren
3 Seitenabdeckungen demontieren
4 Scheinwerfer demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN DEMONTIE-
REN
Vorbereitungsarbeiten Den Kraftstoffhahn auf “OFF” stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Luftfiltergehäusedeckel öffnen.
6 Seitenverkleidung rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Scheinwerfer-Steckverbinder 1
8 Scheinwerfer 1
2
13
4
3
MOTEUR
MOTOR

3 - 23
INSP
ADJ
MOTORE

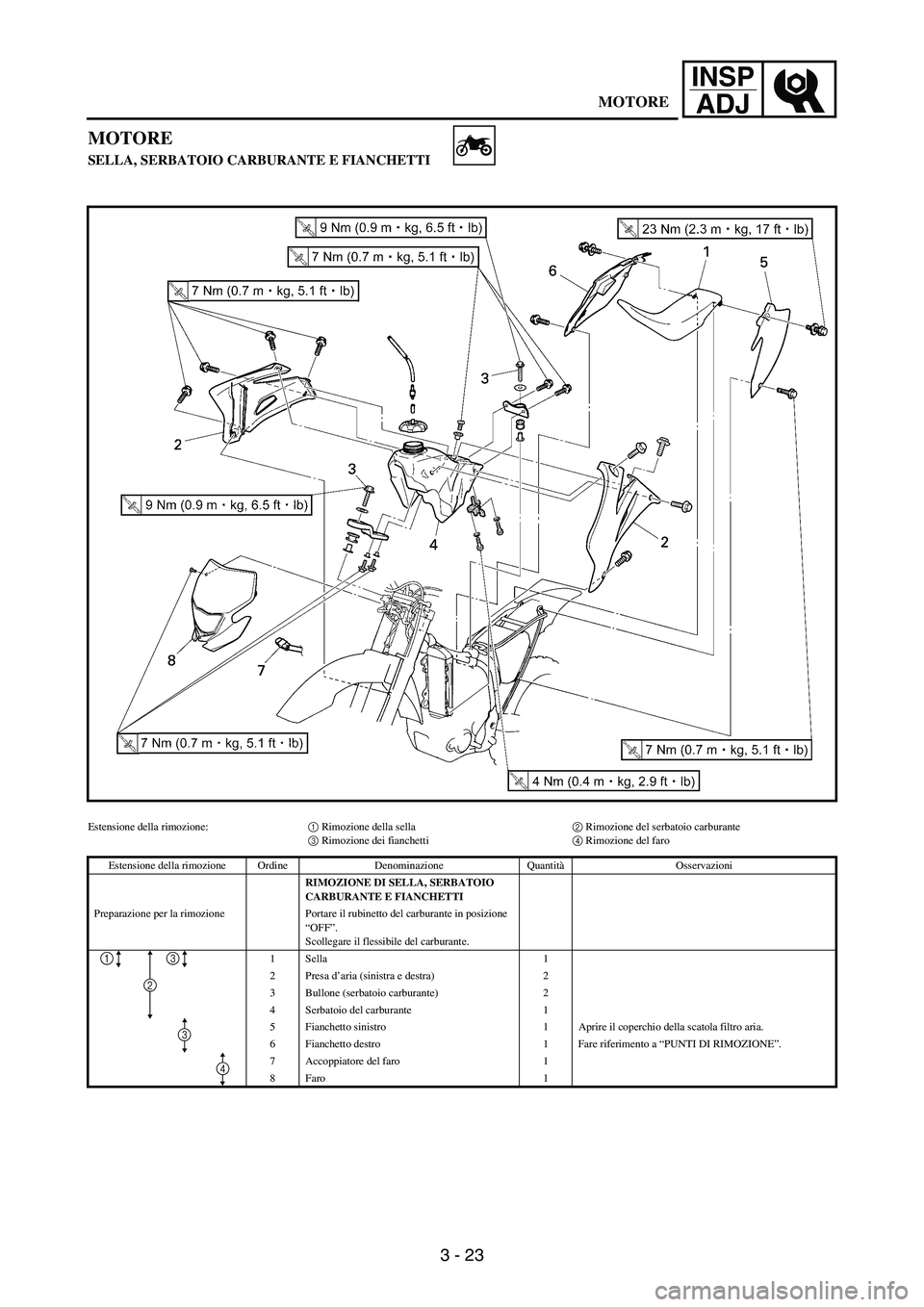

SELLA, SERBATOIO CARBURANTE E FIANCHETTI
Estensione della rimozione:1 Rimozione della sella2 Rimozione del serbatoio carburante
3 Rimozione dei fianchetti4 Rimozione del faro
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI SELLA, SERBATOIO
CARBURANTE E FIANCHETTI
Preparazione per la rimozione Portare il rubinetto del carburante in posizione
“OFF”.
Scollegare il flessibile del carburante.
1 Sella 1
2Presa d’aria (sinistra e destra) 2
3 Bullone (serbatoio carburante) 2
4 Serbatoio del carburante 1
5 Fianchetto sinistro 1 Aprire il coperchio della scatola filtro aria.
6 Fianchetto destro 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
7 Accoppiatore del faro 1
8 Faro 1
2
13
4
3
MOTORE

3 - 24
INSP
ADJ
MOTOR

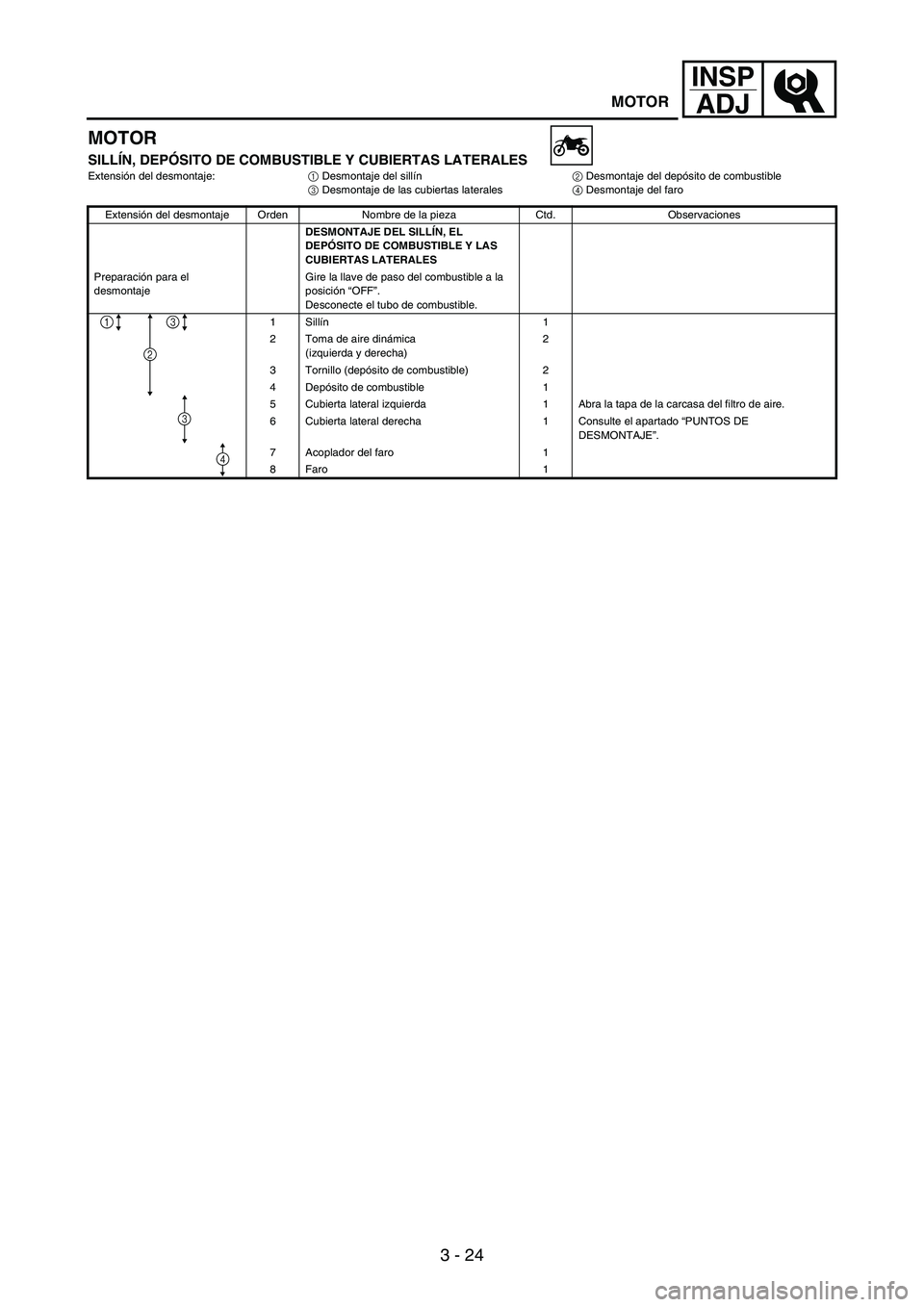

SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALESExtensión del desmontaje:
1 Desmontaje del sillín
2 Desmontaje del depósito de combustible
3 Desmontaje de las cubiertas laterales
4 Desmontaje del faro
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL SILLÍN, EL
DEPÓSITO DE COMBUSTIBLE Y LAS
CUBIERTAS LATERALES
Preparación para el
desmontajeGire la llave de paso del combustible a la
posición “OFF”.
Desconecte el tubo de combustible.
1 Sillín1
2 Toma de aire dinámica
(izquierda y derecha)2
3 Tornillo (depósito de combustible) 2
4Depósito de combustible 1
5 Cubierta lateral izquierda 1 Abra la tapa de la carcasa del filtro de aire.
6 Cubierta lateral derecha 1 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
7 Acoplador del faro 1
8Faro 1
2
13
4
3
MOTOR

3 - 25
INSP
ADJ

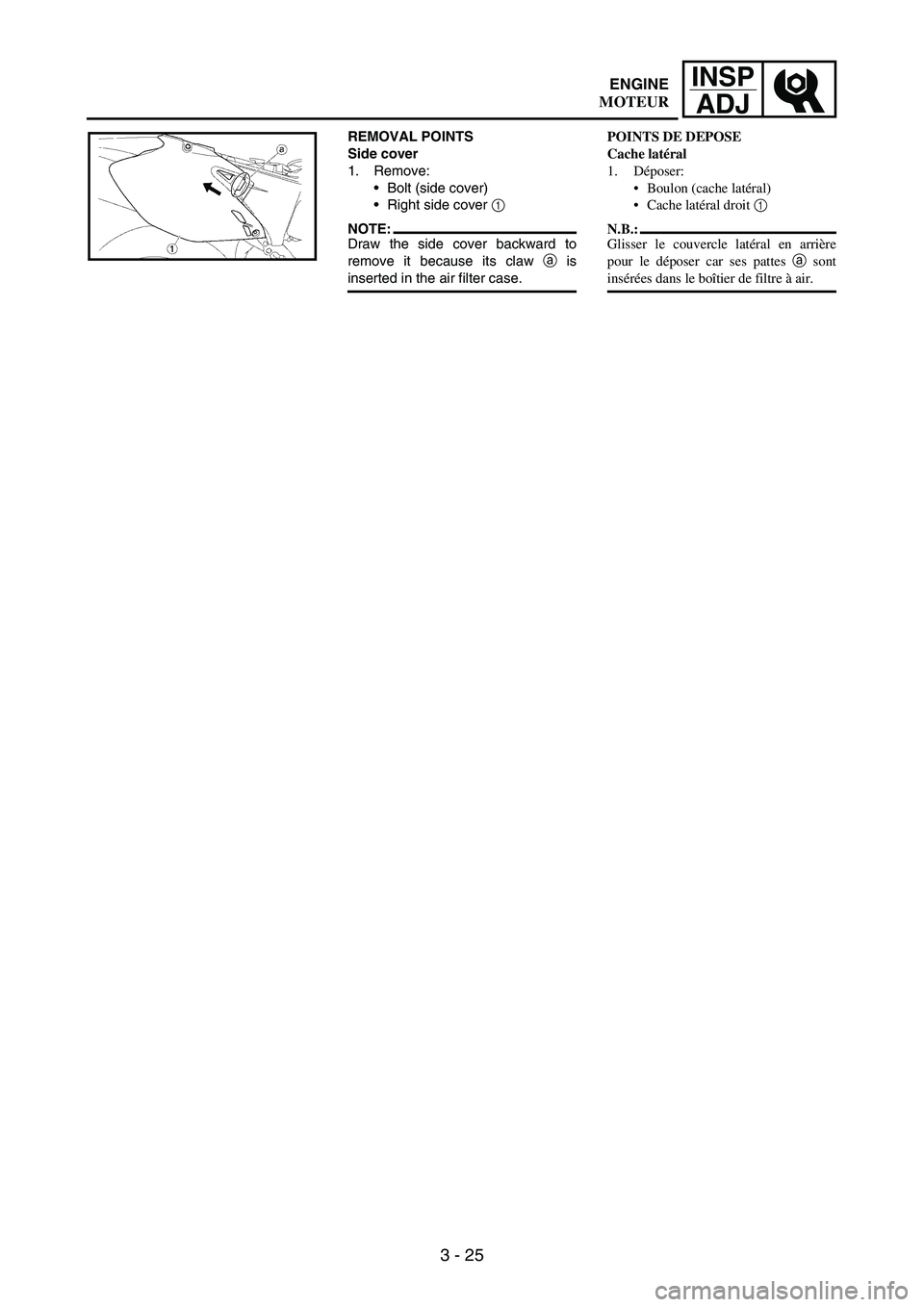

REMOVAL POINTS
Side cover
1. Remove:
Bolt (side cover)
Right side cover
1
NOTE:Draw the side cover backward to
remove it because its claw
a is
inserted in the air filter case.
POINTS DE DEPOSE
Cache latéral
1. Déposer:
Boulon (cache latéral)
Cache latéral droit 1
N.B.:
Glisser le couvercle latéral en arrière
pour le déposer car ses pattes a sont
insérées dans le boîtier de filtre à air.
ENGINE
MOTEUR

INSP
ADJ
3 - 26

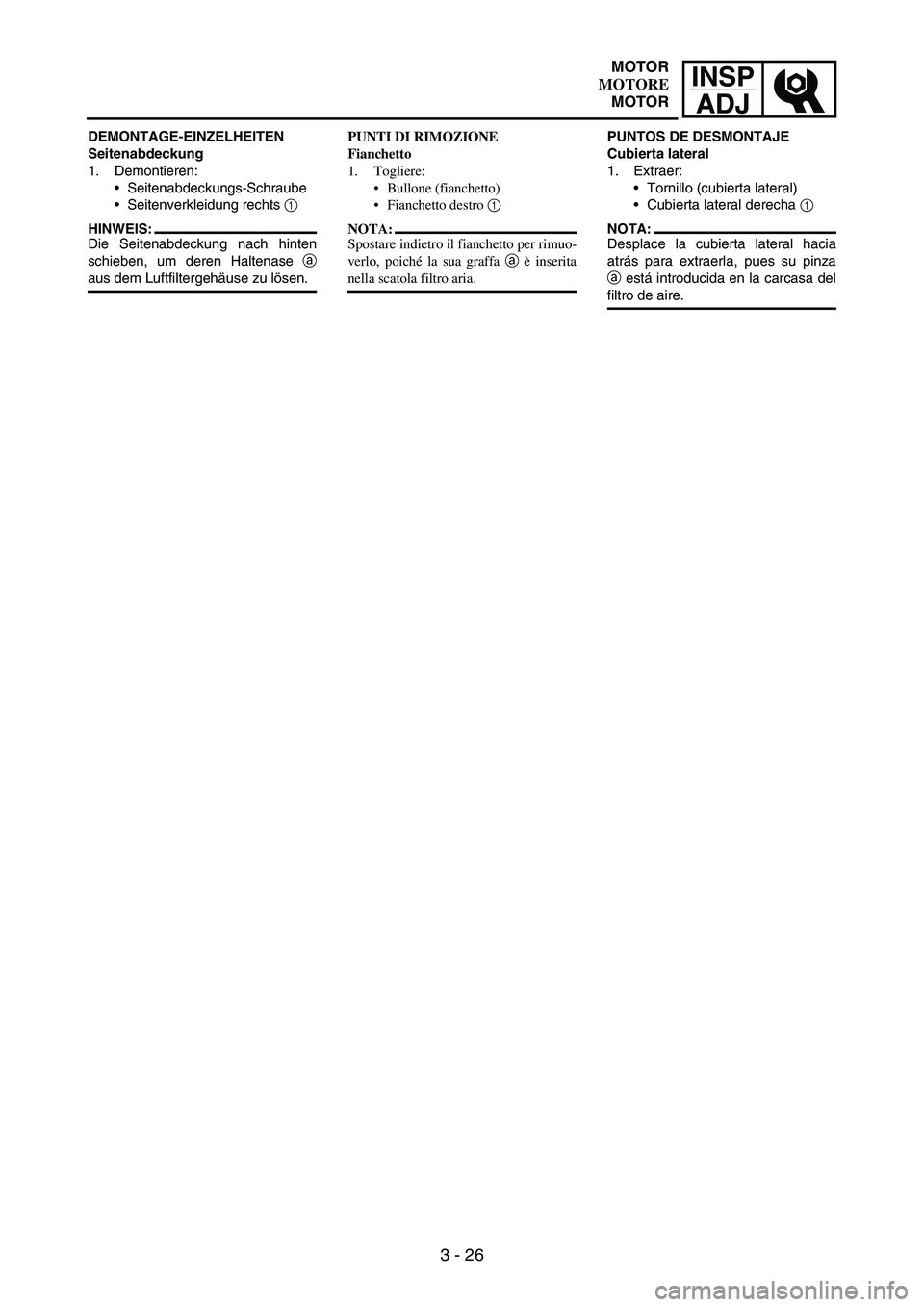

DEMONTAGE-EINZELHEITEN
Seitenabdeckung
1. Demontieren:
Seitenabdeckungs-Schraube
Seitenverkleidung rechts
1
HINWEIS:
Die Seitenabdeckung nach hinten
schieben, um deren Haltenase
a
aus dem Luftfiltergehäuse zu lösen.PUNTI DI RIMOZIONE
Fianchetto
1. Togliere:
Bullone (fianchetto)
Fianchetto destro 1
NOTA:
Spostare indietro il fianchetto per rimuo-
verlo, poiché la sua graffa a è inserita
nella scatola filtro aria.PUNTOS DE DESMONTAJE
Cubierta lateral
1. Extraer:
Tornillo (cubierta lateral)
Cubierta lateral derecha
1
NOTA:
Desplace la cubierta lateral hacia
atrás para extraerla, pues su pinza
a está introducida en la carcasa del
filtro de aire.
MOTOR
MOTORE
MOTOR

INSP
ADJ
3 - 27

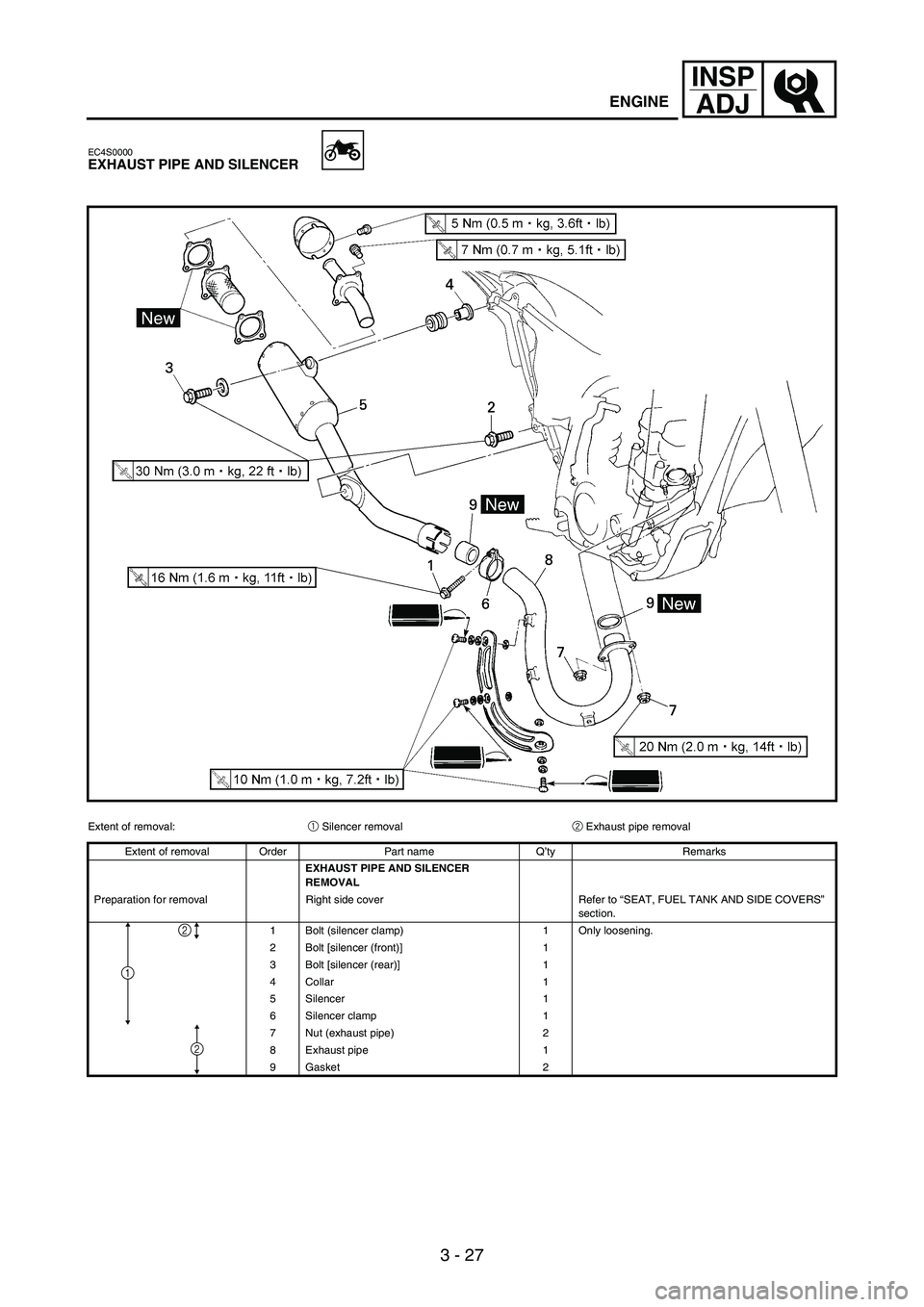

EC4S0000EXHAUST PIPE AND SILENCER
Extent of removal:
1 Silencer removal
2 Exhaust pipe removal
Extent of removal Order Part name Q’ty Remarks
EXHAUST PIPE AND SILENCER
REMOVAL
Preparation for removal Right side cover Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
1 Bolt (silencer clamp) 1 Only loosening.
2 Bolt [silencer (front)] 1
3 Bolt [silencer (rear)] 1
4 Collar 1
5 Silencer 1
6 Silencer clamp 1
7 Nut (exhaust pipe) 2
8 Exhaust pipe 1
9 Gasket 2
1
2
2
ENGINE

INSP
ADJ
3 - 28

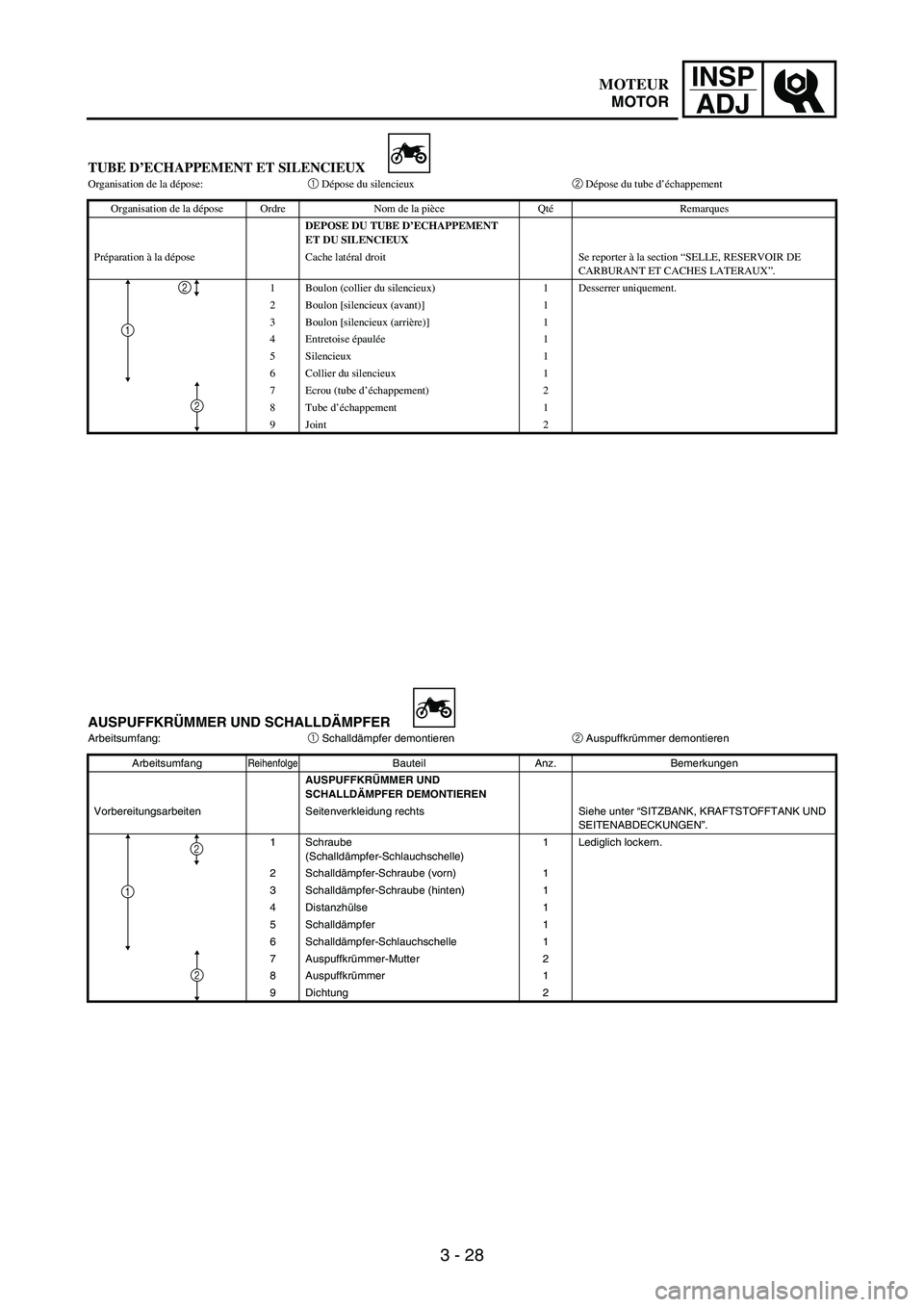

TUBE D’ECHAPPEMENT ET SILENCIEUXOrganisation de la dépose:1 Dépose du silencieux2 Dépose du tube d’échappement
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU TUBE D’ECHAPPEMENT
ET DU SILENCIEUX
Préparation à la dépose Cache latéral droit Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX”.
1 Boulon (collier du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4Entretoise épaulée1
5 Silencieux 1
6 Collier du silencieux 1
7 Ecrou (tube d’échappement) 2
8Tube d’échappement 1
9 Joint 2
1
2
2
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
Arbeitsumfang:
1 Schalldämpfer demontieren
2 Auspuffkrümmer demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN
Vorbereitungsarbeiten Seitenverkleidung rechts Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schraube
(Schalldämpfer-Schlauchschelle)1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 2
8 Auspuffkrümmer 1
9 Dichtung 2
1
2
2
MOTEUR
MOTOR

3 - 29
INSP
ADJ

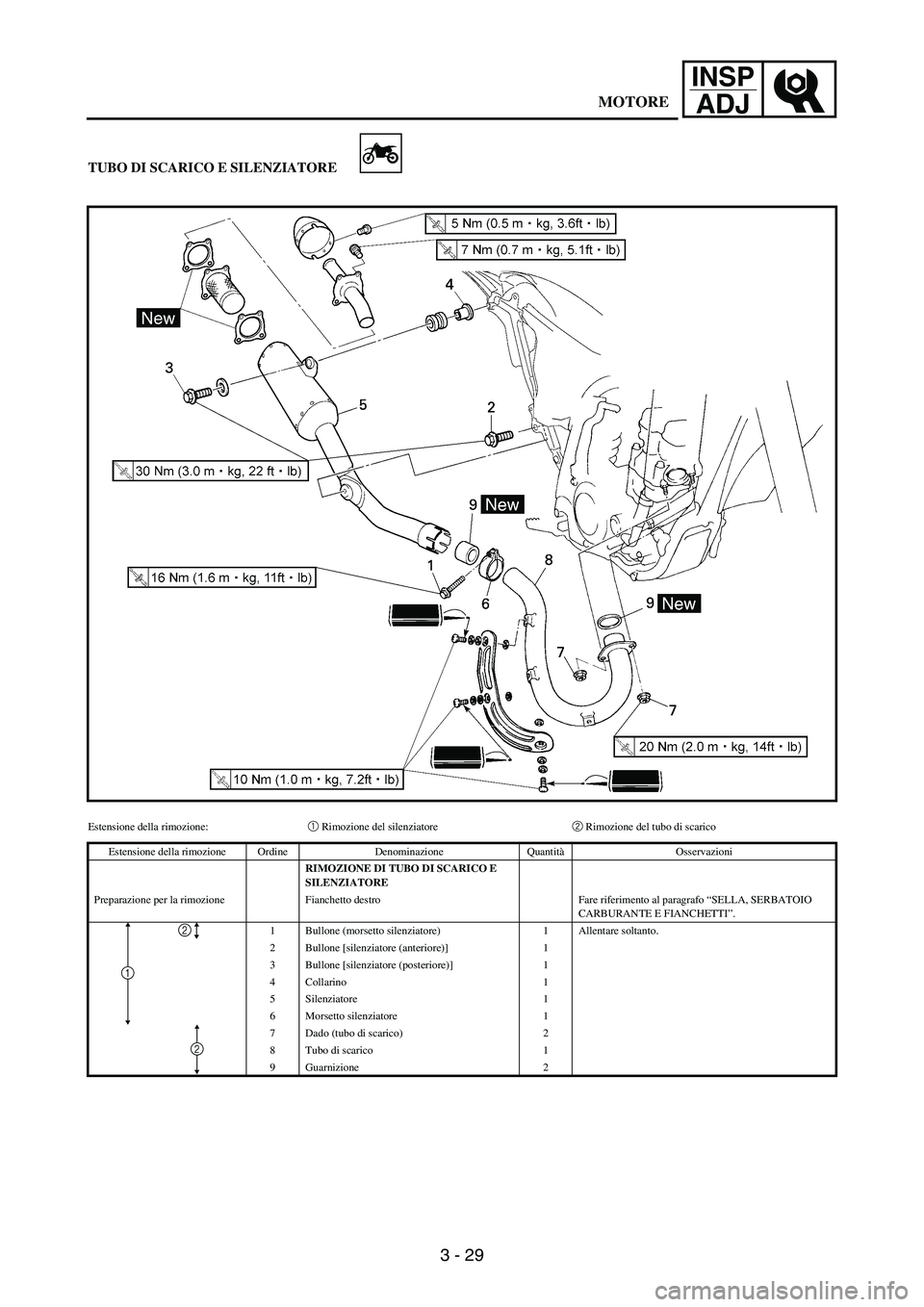

TUBO DI SCARICO E SILENZIATORE
Estensione della rimozione:1 Rimozione del silenziatore2 Rimozione del tubo di scarico
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI TUBO DI SCARICO E
SILENZIATORE
Preparazione per la rimozione Fianchetto destro Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
1 Bullone (morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziatore (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Collarino 1
5 Silenziatore 1
6 Morsetto silenziatore 1
7 Dado (tubo di scarico) 2
8 Tubo di scarico 1
9 Guarnizione 2
1
2
2
MOTORE
