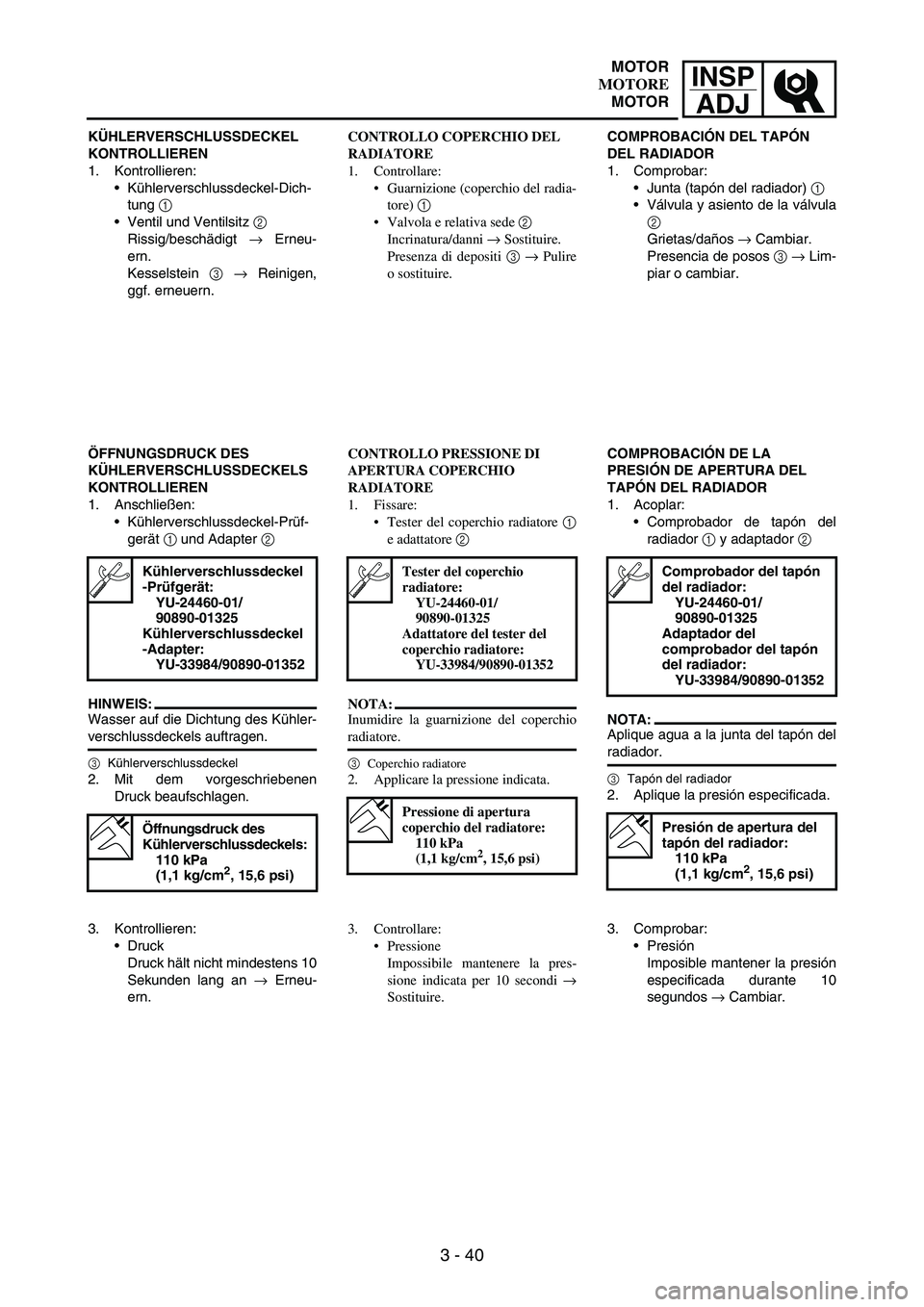

KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlussdeckel
-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlussdeckel
-Adapter:
YU-33984/90890-01352
Öffnungsdruck des
Kühlerverschlussdeckels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.CONTROLLO COPERCHIO DEL
RADIATORE
1. Controllare:
Guarnizione (coperchio del radia-
tore) 1
Valvola e relativa sede 2
Incrinatura/danni → Sostituire.
Presenza di depositi 3 → Pulire
o sostituire.
CONTROLLO PRESSIONE DI
APERTURA COPERCHIO
RADIATORE
1. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
NOTA:
Inumidire la guarnizione del coperchio
radiatore.
3
Coperchio radiatore
2. Applicare la pressione indicata.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
3. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador)
1
Válvula y asiento de la válvula
2
Grietas/daños
→ Cambiar.
Presencia de posos
3
→ Lim-
piar o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3Tapón del radiador
2. Aplique la presión especificada.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del
comprobador del tapón
del radiador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Cambiar.
MOTOR
MOTORE
MOTOR

3 - 41
INSP
ADJ
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccords du tuyau de radiateur
2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Tuyau du radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Ajuster.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
ENGINE
MOTEUR

INSP
ADJ
3 - 42

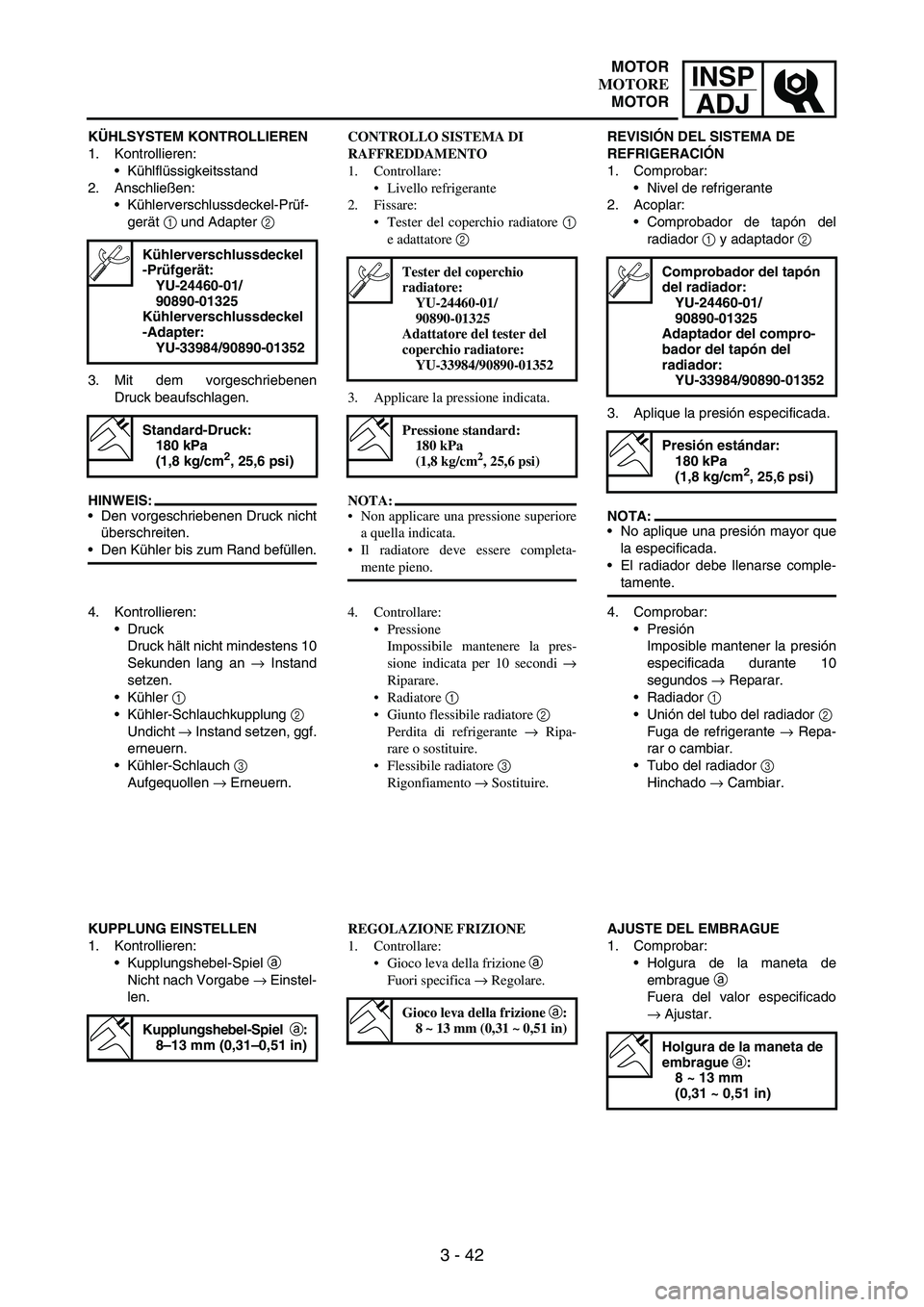

KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
Kühlerverschlussdeckel
-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlussdeckel
-Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
1
Kühler-Schlauchkupplung
2
Undicht
→ Instand setzen, ggf.
erneuern.
Kühler-Schlauch
3
Aufgequollen
→ Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiela:
8–13 mm (0,31–0,51 in)
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
Livello refrigerante
2. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
3. Applicare la pressione indicata.
NOTA:
Non applicare una pressione superiore
a quella indicata.
Il radiatore deve essere completa-
mente pieno.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
Radiatore 1
Giunto flessibile radiatore 2
Perdita di refrigerante → Ripa-
rare o sostituire.
Flessibile radiatore 3
Rigonfiamento → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco leva della frizione a
Fuori specifica → Regolare.
Gioco leva della frizione a:
8 ~ 13 mm (0,31 ~ 0,51 in)
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que
la especificada.
El radiador debe llenarse comple-
tamente.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del compro-
bador del tapón del
radiador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Reparar.
Radiador
1
Unión del tubo del radiador
2
Fuga de refrigerante
→ Repa-
rar o cambiar.
Tubo del radiador
3
Hinchado
→ Cambiar.
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de
embrague
a
Fuera del valor especificado
→ Ajustar.
Holgura de la maneta de
embrague a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
MOTOR
MOTORE
MOTOR

3 - 43
INSP
ADJ
2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
T R..
Locknut:
7 Nm
(0.7 m  kg, 5.1 ft  lb)
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
T R..
Locknut:
4 Nm
(0.4 m  kg, 2.9 ft  lb)
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
1 2
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 2 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en changeant leur
position de serrage.
Serrer les contre-écrous.
T R..
Contre-écrou:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Ajuster.
Jeu de la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de réglage
2 jusqu’à obtention du jeu spécifié.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
ENGINE
MOTEUR

INSP
ADJ
3 - 44

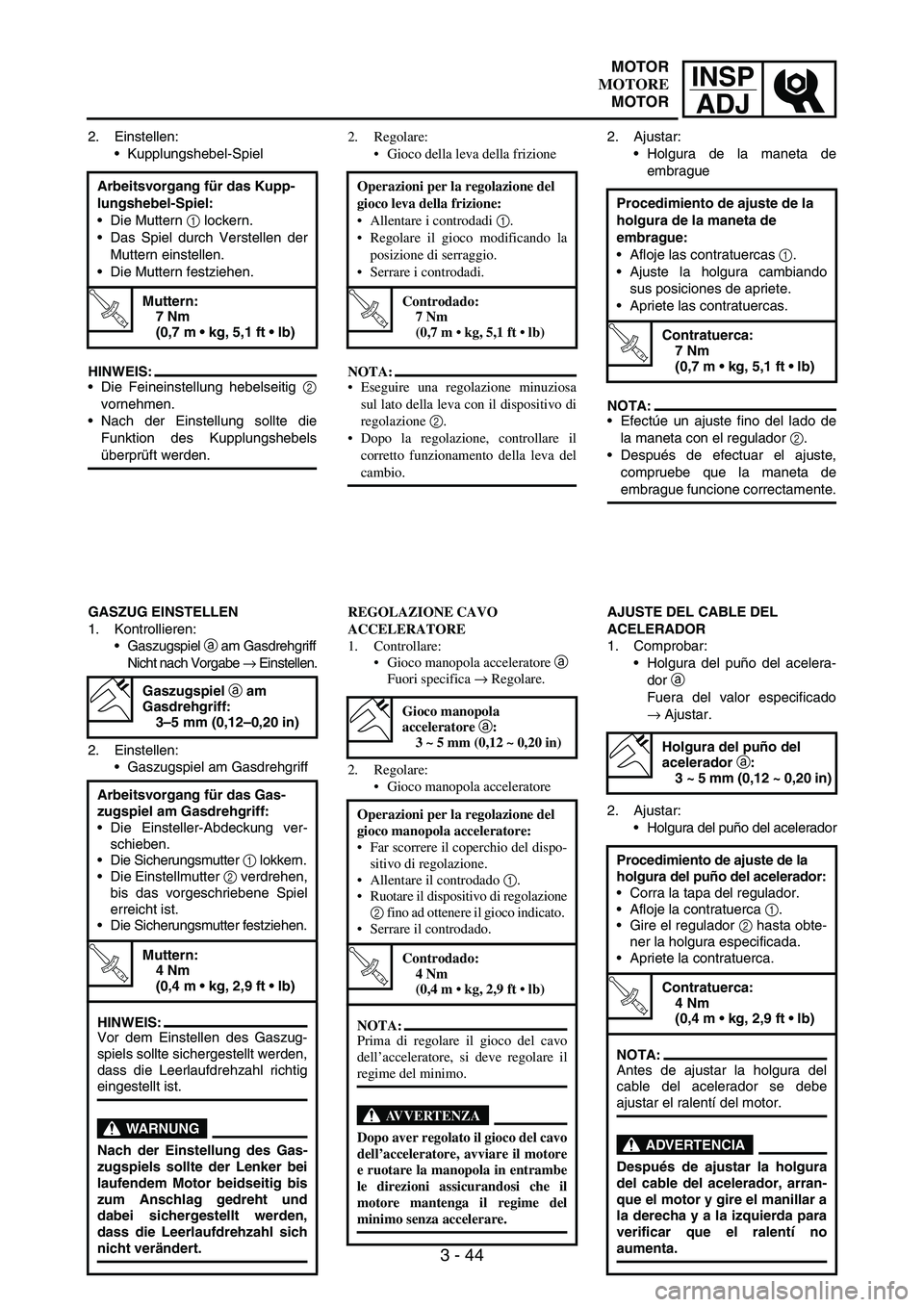

2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
2
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Arbeitsvorgang für das Kupp-
lungshebel-Spiel:
Die Muttern
1 lockern.
Das Spiel durch Verstellen der
Muttern einstellen.
Die Muttern festziehen.
T R..
Muttern:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdrehgriff
Nicht nach Vorgabe
→ Einstellen.
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel a am
Gasdrehgriff:
3–5 mm (0,12–0,20 in)
Arbeitsvorgang für das Gas-
zugspiel am Gasdrehgriff:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
T R..
Muttern:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
dass die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
dass die Leerlaufdrehzahl sich
nicht verändert.
2. Regolare:
Gioco della leva della frizione
NOTA:
Eseguire una regolazione minuziosa
sul lato della leva con il dispositivo di
regolazione 2.
Dopo la regolazione, controllare il
corretto funzionamento della leva del
cambio. Operazioni per la regolazione del
gioco leva della frizione:
Allentare i controdadi 1.
Regolare il gioco modificando la
posizione di serraggio.
Serrare i controdadi.
T R..
Controdado:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGOLAZIONE CAVO
ACCELERATORE
1. Controllare:
Gioco manopola acceleratore a
Fuori specifica → Regolare.
2. Regolare:
Gioco manopola acceleratore
Gioco manopola
acceleratore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Operazioni per la regolazione del
gioco manopola acceleratore:
Far scorrere il coperchio del dispo-
sitivo di regolazione.
Allentare il controdado 1.
Ruotare il dispositivo di regolazione
2 fino ad ottenere il gioco indicato.
Serrare il controdado.
T R..
Controdado:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo.
AVVERTENZA
Dopo aver regolato il gioco del cavo
dell’acceleratore, avviare il motore
e ruotare la manopola in entrambe
le direzioni assicurandosi che il
motore mantenga il regime del
minimo senza accelerare.
2. Ajustar:
Holgura de la maneta de
embrague
NOTA:
Efectúe un ajuste fino del lado de
la maneta con el regulador
2.
Después de efectuar el ajuste,
compruebe que la maneta de
embrague funcione correctamente. Procedimiento de ajuste de la
holgura de la maneta de
embrague:
Afloje las contratuercas
1.
Ajuste la holgura cambiando
sus posiciones de apriete.
Apriete las contratuercas.
T R..
Contratuerca:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelera-
dor
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del puño del acelerador
Holgura del puño del
acelerador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Procedimiento de ajuste de la
holgura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca
1.
Gire el regulador
2 hasta obte-
ner la holgura especificada.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Antes de ajustar la holgura del
cable del acelerador se debe
ajustar el ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura
del cable del acelerador, arran-
que el motor y gire el manillar a
la derecha y a la izquierda para
verificar que el ralentí no
aumenta.
MOTOR
MOTORE
MOTOR

3 - 45
INSP
ADJ
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
T R..
Locknut:
4 Nm
(0.4 m  kg, 2.9 ft  lb)
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis
(capuchon de la poignée des gaz)
Cache (capuchon de la poignée)
Couvercle
(du logement de câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Ajuster.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
ENGINE
MOTEUR

INSP
ADJ
3 - 46

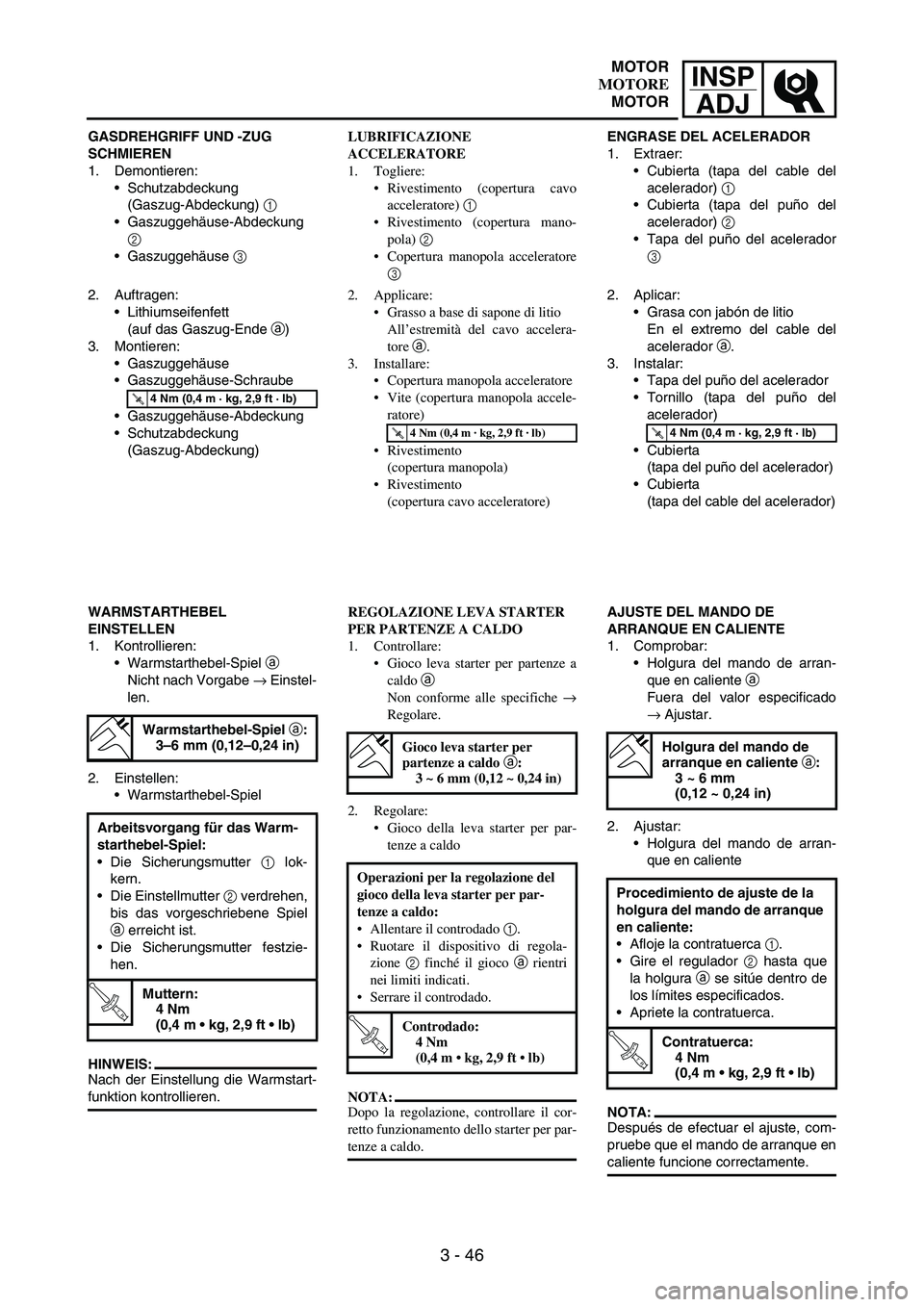

GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung
(Gaszug-Abdeckung)
1
Gaszuggehäuse-Abdeckung
2
Gaszuggehäuse
3
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende
a)
3. Montieren:
Gaszuggehäuse
Gaszuggehäuse-Schraube
Gaszuggehäuse-Abdeckung
Schutzabdeckung
(Gaszug-Abdeckung)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
Warmstarthebel-Spiel a:
3–6 mm (0,12–0,24 in)
Arbeitsvorgang für das Warm-
starthebel-Spiel:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
T R..
Muttern:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
LUBRIFICAZIONE
ACCELERATORE
1. Togliere:
Rivestimento (copertura cavo
acceleratore) 1
Rivestimento (copertura mano-
pola) 2
Copertura manopola acceleratore
3
2. Applicare:
Grasso a base di sapone di litio
All’estremità del cavo accelera-
tore a.
3. Installare:
Copertura manopola acceleratore
Vite (copertura manopola accele-
ratore)
Rivestimento
(copertura manopola)
Rivestimento
(copertura cavo acceleratore)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGOLAZIONE LEVA STARTER
PER PARTENZE A CALDO
1. Controllare:
Gioco leva starter per partenze a
caldo a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Gioco della leva starter per par-
tenze a caldo
NOTA:
Dopo la regolazione, controllare il cor-
retto funzionamento dello starter per par-
tenze a caldo.
Gioco leva starter per
partenze a caldo a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Operazioni per la regolazione del
gioco della leva starter per par-
tenze a caldo:
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare il controdado.
T R..
Controdado:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
ENGRASE DEL ACELERADOR
1. Extraer:
Cubierta (tapa del cable del
acelerador)
1
Cubierta (tapa del puño del
acelerador)
2
Tapa del puño del acelerador
3
2. Aplicar:
Grasa con jabón de litio
En el extremo del cable del
acelerador
a.
3. Instalar:
Tapa del puño del acelerador
Tornillo (tapa del puño del
acelerador)
Cubierta
(tapa del puño del acelerador)
Cubierta
(tapa del cable del acelerador)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE
1. Comprobar:
Holgura del mando de arran-
que en caliente
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del mando de arran-
que en caliente
NOTA:
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
Holgura del mando de
arranque en caliente a:
3 ~ 6 mm
(0,12 ~ 0,24 in)
Procedimiento de ajuste de la
holgura del mando de arranque
en caliente:
Afloje la contratuerca
1.
Gire el regulador
2 hasta que
la holgura
a se sitúe dentro de
los límites especificados.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
MOTOR
MOTORE
MOTOR

3 - 47
INSP
ADJ

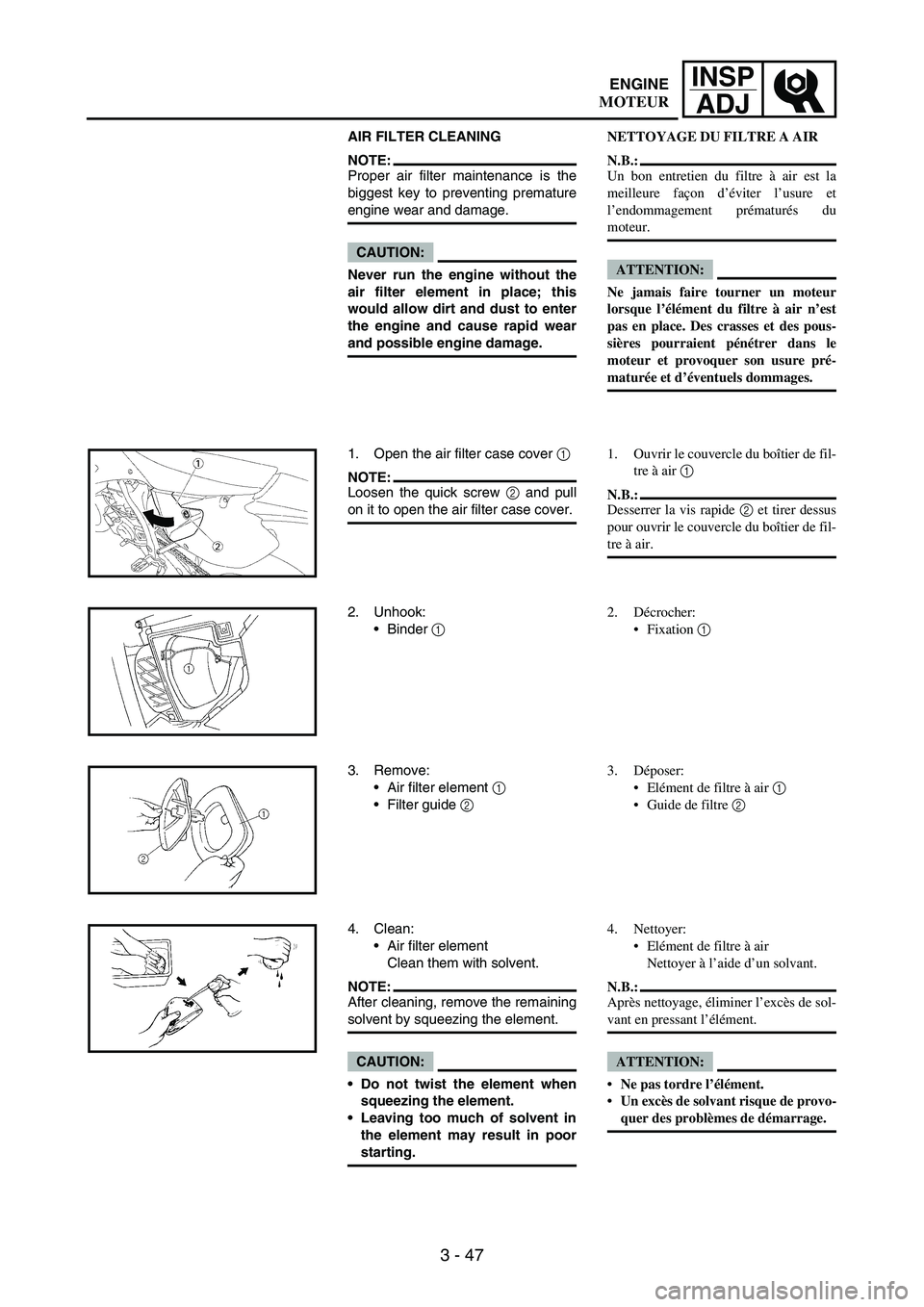

AIR FILTER CLEANING
NOTE:Proper air filter maintenance is the
biggest key to preventing premature
engine wear and damage.
CAUTION:
Never run the engine without the
air filter element in place; this
would allow dirt and dust to enter
the engine and cause rapid wear
and possible engine damage.
1. Open the air filter case cover
1
NOTE:Loosen the quick screw
2 and pull
on it to open the air filter case cover.
2. Unhook:
Binder
1
3. Remove:
Air filter element
1
Filter guide
2
4. Clean:
Air filter element
Clean them with solvent.
NOTE:After cleaning, remove the remaining
solvent by squeezing the element.
CAUTION:
Do not twist the element when
squeezing the element.
Leaving too much of solvent in
the element may result in poor
starting.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du filtre à air n’est
pas en place. Des crasses et des pous-
sières pourraient pénétrer dans le
moteur et provoquer son usure pré-
maturée et d’éventuels dommages.
1. Ouvrir le couvercle du boîtier de fil-
tre à air 1
N.B.:
Desserrer la vis rapide 2 et tirer dessus
pour ouvrir le couvercle du boîtier de fil-
tre à air.
2. Décrocher:
Fixation 1
3. Déposer:
Elément de filtre à air 1
Guide de filtre 2
4. Nettoyer:
Elément de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
ENGINE
MOTEUR

INSP
ADJ
3 - 48
LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-
terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Luftfiltergehäusedeckel öffnen
1
HINWEIS:
Die Schnellverschlussschraube
2
lockern und daran ziehen, um den
Luftfilter-Gehäusedeckel zu öffnen.
2. Aushaken:
Halterung
1
3. Demontieren:
Luftfiltereinsatz
1
Filterrahmen
2
4. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
ACHTUNG:
Darauf achten, dass der Filter-
einsatz beim Ausdrücken nicht
verdreht wird.
Ein Überschuss an Lösungsmit-
tel-Rückständen kann Startprob-
leme verursachen.PULIZIA DEL FILTRO ARIA
NOTA:
Una corretta manutenzione del filtro aria
costituisce la migliore prevenzione con-
tro usura e danneggiamento precoci del
motore.
ATTENZIONE:
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti la
sporcizia e la polvere che entrano nel
motore causerebbero una rapida
usura e possibili danneggiamenti.
1. Aprire il coperchio della scatola fil-
tro aria 1
NOTA:
Allentare la vite rapida 2 e tirarla per
aprire il coperchio della scatola filtro
aria.
2. Sganciare:
Laccio 1
3. Togliere:
Cartuccia del filtro dell’aria 1
Guida del filtro 2
4. Pulire:
Cartuccia del filtro dell’aria
Pulire la cartuccia con un sol-
vente.
NOTA:
Dopo la pulizia, togliere il solvente in
eccesso premendo la cartuccia.
ATTENZIONE:
Non strizzare la cartuccia.
Troppo solvente nella cartuccia può

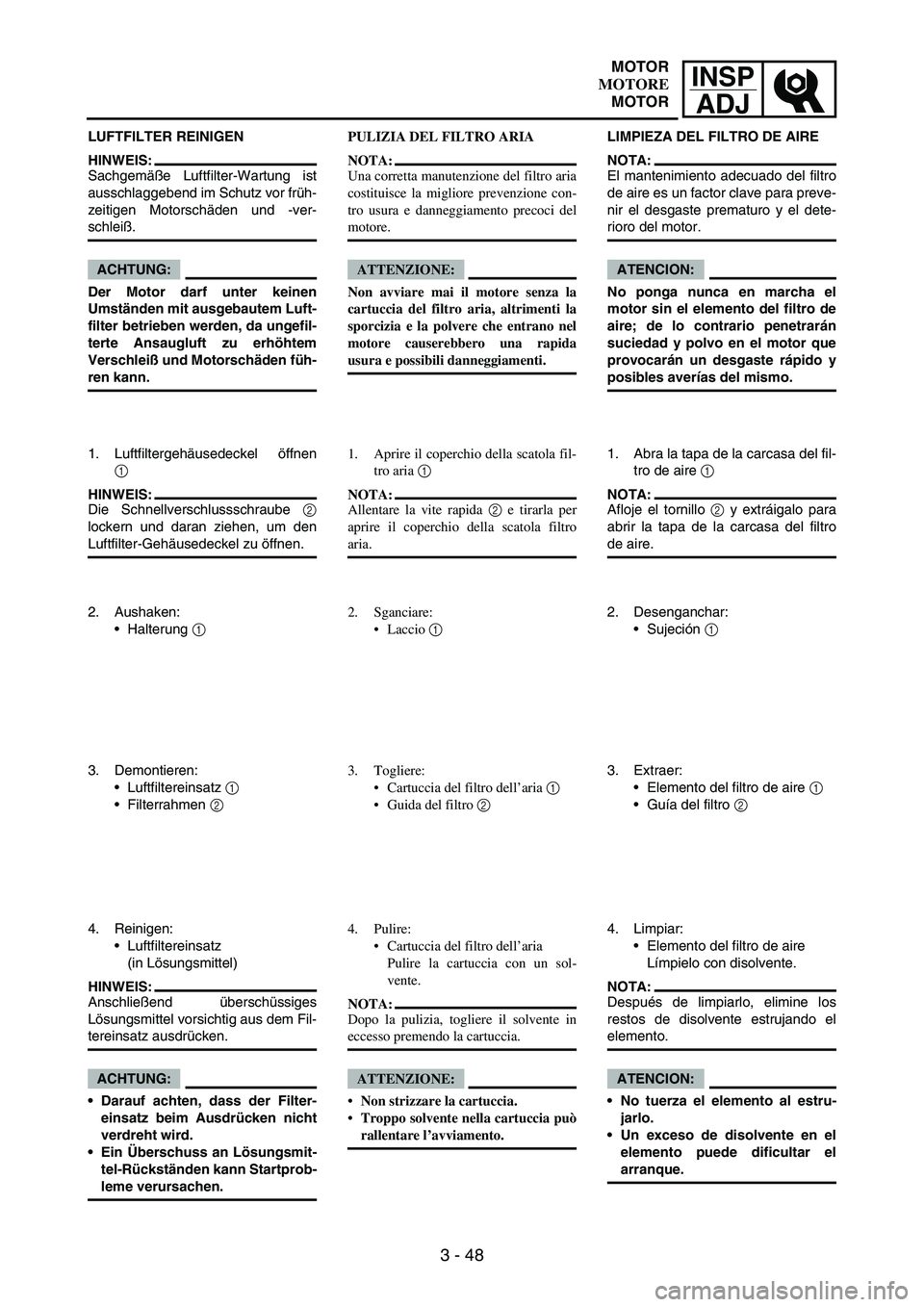

rallentare l’avviamento. LIMPIEZA DEL FILTRO DE AIRE
NOTA:
El mantenimiento adecuado del filtro
de aire es un factor clave para preve-
nir el desgaste prematuro y el dete-
rioro del motor.
ATENCION:
No ponga nunca en marcha el
motor sin el elemento del filtro de
aire; de lo contrario penetrarán
suciedad y polvo en el motor que
provocarán un desgaste rápido y
posibles averías del mismo.
1. Abra la tapa de la carcasa del fil-
tro de aire
1
NOTA:
Afloje el tornillo
2 y extráigalo para
abrir la tapa de la carcasa del filtro
de aire.
2. Desenganchar:
Sujeción
1
3. Extraer:
Elemento del filtro de aire
1
Guía del filtro
2
4. Limpiar:
Elemento del filtro de aire
Límpielo con disolvente.
NOTA:
Después de limpiarlo, elimine los
restos de disolvente estrujando el
elemento.
ATENCION:
No tuerza el elemento al estru-
jarlo.
Un exceso de disolvente en el
elemento puede dificultar el
arranque.
MOTOR
MOTORE
MOTOR

3 - 49
INSP
ADJ

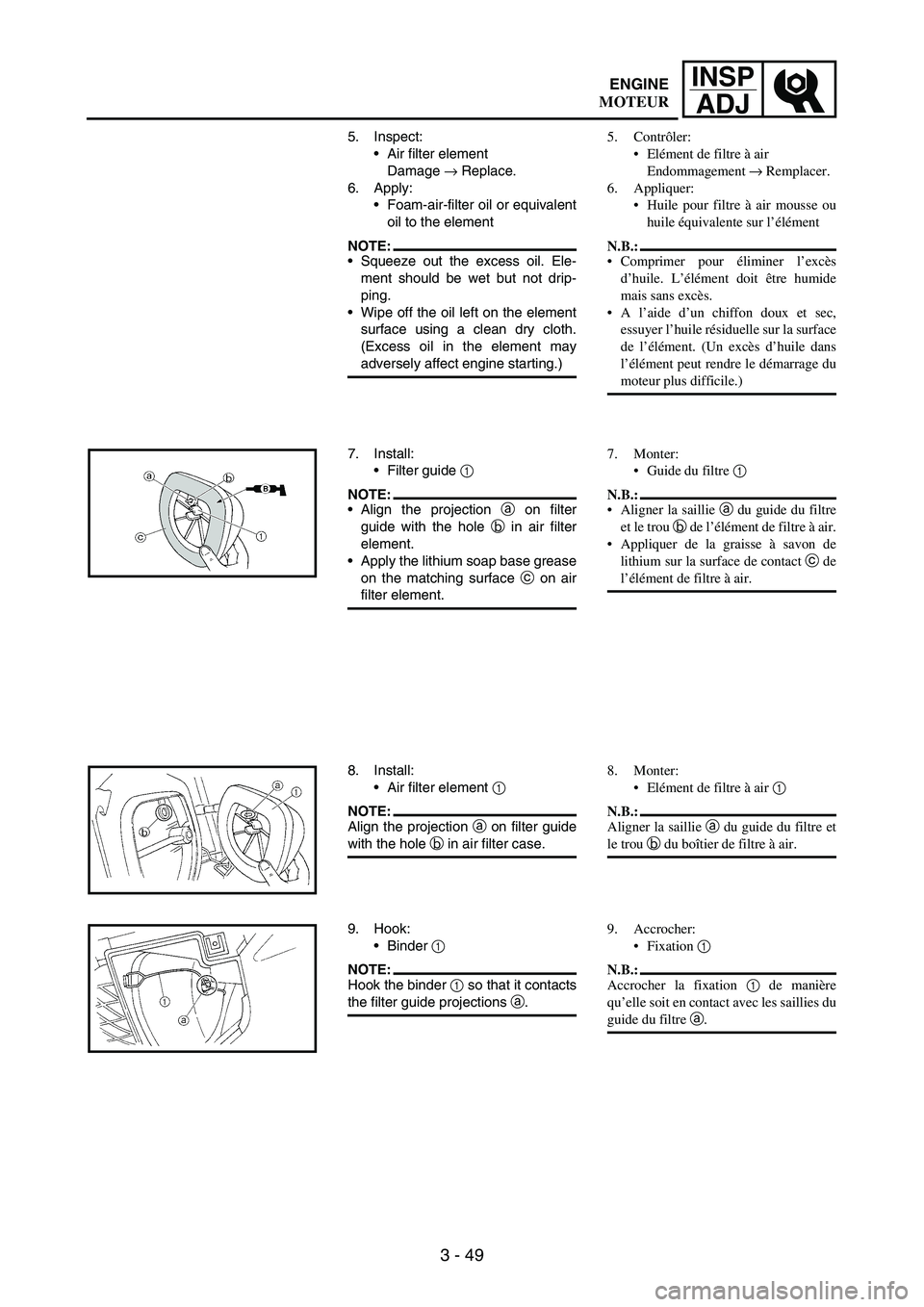

5. Inspect:
Air filter element
Damage
→ Replace.
6. Apply:
Foam-air-filter oil or equivalent
oil to the element
NOTE:Squeeze out the excess oil. Ele-
ment should be wet but not drip-
ping.
Wipe off the oil left on the element
surface using a clean dry cloth.
(Excess oil in the element may
adversely affect engine starting.)
7. Install:
Filter guide
1
NOTE:Align the projection
a on filter
guide with the hole
b in air filter
element.
Apply the lithium soap base grease
on the matching surface
c on air
filter element.
8. Install:
Air filter element
1
NOTE:Align the projection
a on filter guide
with the hole
b in air filter case.
9. Hook:
Binder
1
NOTE:Hook the binder
1 so that it contacts
the filter guide projections
a.
5. Contrôler:
Elément de filtre à air
Endommagement → Remplacer.
6. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide
mais sans excès.
A l’aide d’un chiffon doux et sec,
essuyer l’huile résiduelle sur la surface
de l’élément. (Un excès d’huile dans
l’élément peut rendre le démarrage du
moteur plus difficile.)
7. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre
et le trou b de l’élément de filtre à air.
Appliquer de la graisse à savon de
lithium sur la surface de contact c de
l’élément de filtre à air.
8. Monter:
Elément de filtre à air 1
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
9. Accrocher:
Fixation 1
N.B.:
Accrocher la fixation 1 de manière
qu’elle soit en contact avec les saillies du
guide du filtre a.
ENGINE
MOTEUR
