YAMAHA WR 250F 2009 Manuale duso (in Italian)

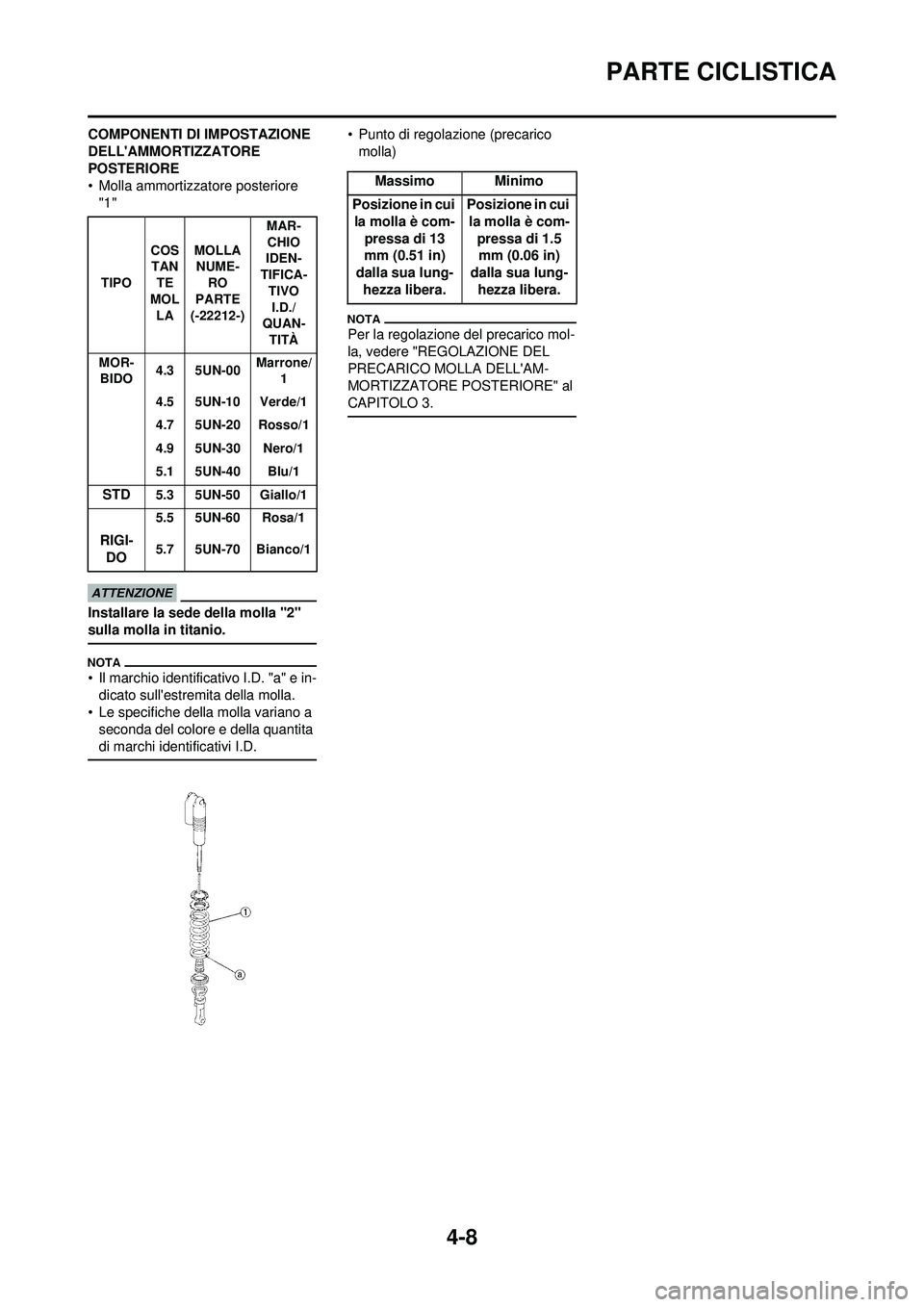

4-8
PARTE CICLISTICA
COMPONENTI DI IMPOSTAZIONE
DELL'AMMORTIZZATORE
POSTERIORE
• Molla ammortizzatore posteriore "1"
Installare la sede della molla "2"
sulla molla in titanio.
• Il marchio identificativo I.D. "a" e in-dicato sull'estremita della molla.
• Le specifiche della molla variano a
seconda del colore e della quantita
di marchi identificativi I.D.
• Punto di regolazione (precarico molla)
Per la regolazione del precarico mol-
la, vedere "REGOLAZIONE DEL
PRECARICO MOLLA DELL'AM-
MORTIZZATORE POSTERIORE" al
CAPITOLO 3.
TIPO COS
TAN
TE
MOL
LA MOLLA
NUME-
RO
PARTE
(-22212-) MAR-
CHIO
IDEN-
TIFICA- TIVO
I.D./
QUAN-
TITÀ
MOR- BIDO 4.3 5UN-00
Marrone/
1
4.5 5UN-10 Verde/1
4.7 5UN-20 Rosso/1
4.9 5UN-30 Nero/1
5.1 5UN-40 Blu/1
STD5.3 5UN-50 Giallo/1
5.5 5UN-60 Rosa/1
RIGI- DO5.7 5UN-70 Bianco/1
Massimo Minimo
Posizione in cui la molla è com- pressa di 13
mm (0.51 in)
dalla sua lung- hezza libera. Posizione in cui
la molla è com- pressa di 1.5 mm (0.06 in)
dalla sua lung- hezza libera.

4-9
PARTE CICLISTICA

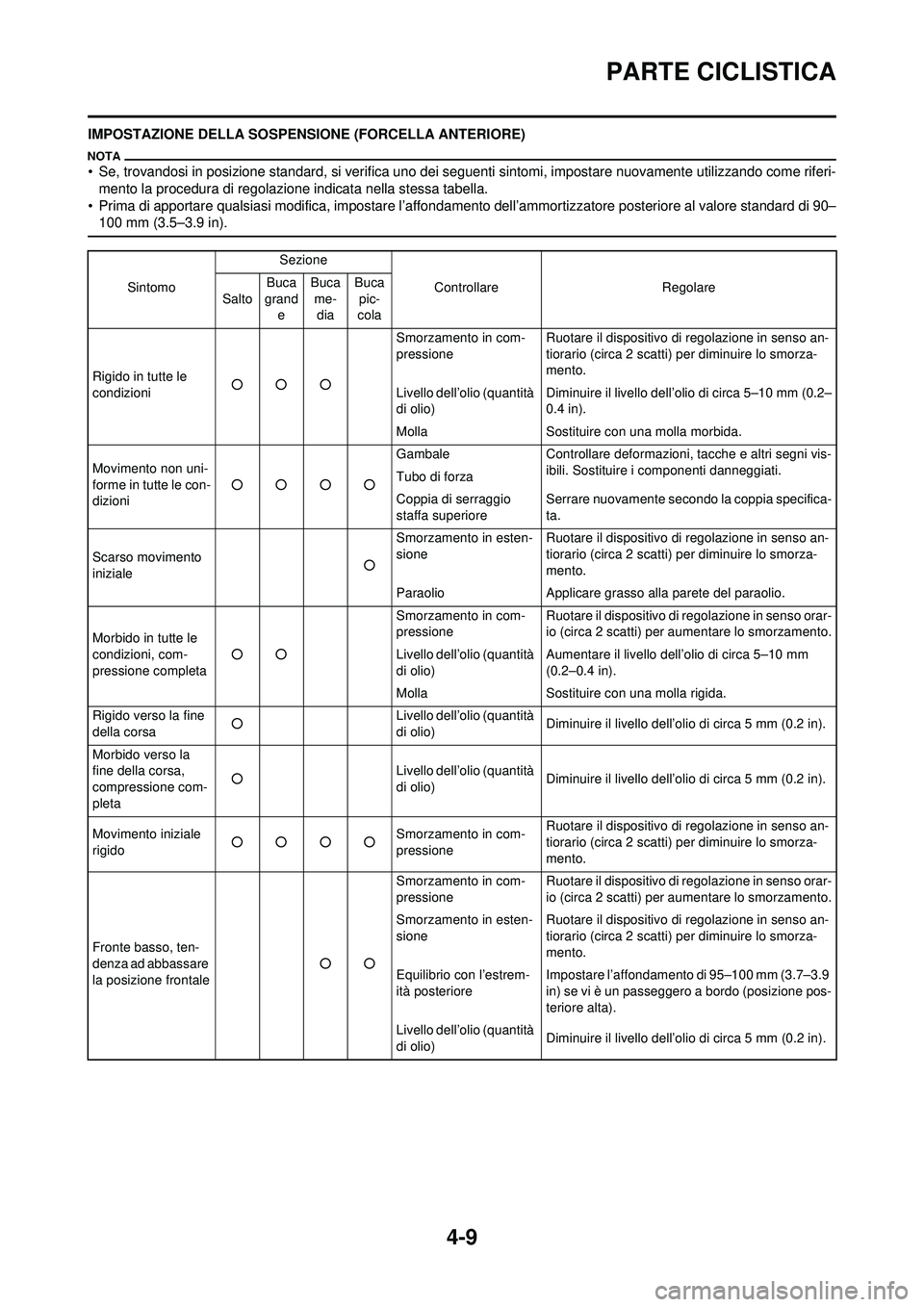

IMPOSTAZIONE DELLA SOSPENSIONE (FORCELLA ANTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-mento la procedura di regolazione indicata nella stessa tabella.
• Prima di apportare qualsiasi modifica, impostare l’affondamento dell’ammortizzatore posteriore al valore standard di 90– 100 mm (3.5–3.9 in).
Sintomo Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
Rigido in tutte le
condizioni ○○○ Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Livello dell’olio (quantità
di olio) Diminuire il livello dell’olio di circa 5–10 mm (0.2–
0.4 in).
Molla Sostituire con una molla morbida.
Movimento non uni-
forme in tutte le con-
dizioni ○○○○ Gambale
Controllare deformazioni, tacche e altri segni vis-
ibili. Sostituire i componenti danneggiati.
Tubo di forza
Coppia di serraggio
staffa superiore Serrare nuovamente secondo la coppia specifica-
ta.
Scarso movimento
iniziale ○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Paraolio Applicare grasso alla parete del paraolio.
Morbido in tutte le
condizioni, com-
pressione completa ○○ Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Livello dell’olio (quantità
di olio) Aumentare il livello dell’olio di circa 5–10 mm
(0.2–0.4 in).
Molla Sostituire con una molla rigida.
Rigido verso la fine
della corsa ○ Livello dell’olio (quantità
di olio)Diminuire il livello dell’olio di circa 5 mm (0.2 in).
Morbido verso la
fine della corsa,
compressione com-
pleta ○
Livello dell’olio (quantità
di olio)Diminuire il livello dell’olio di circa 5 mm (0.2 in).
Movimento iniziale
rigido ○○○○
Smorzamento in com-
pressioneRuotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Fronte basso, ten-
denza ad abbassare
la posizione frontale ○○Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in esten-
sione Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posteriore Impostare l’affondamento di 95–100 mm (3.7–3.9
in) se vi è un passeggero a bordo (posizione pos-
teriore alta).
Livello dell’olio (quantità
di olio) Diminuire il livello dell’olio di circa 5 mm (0.2 in).

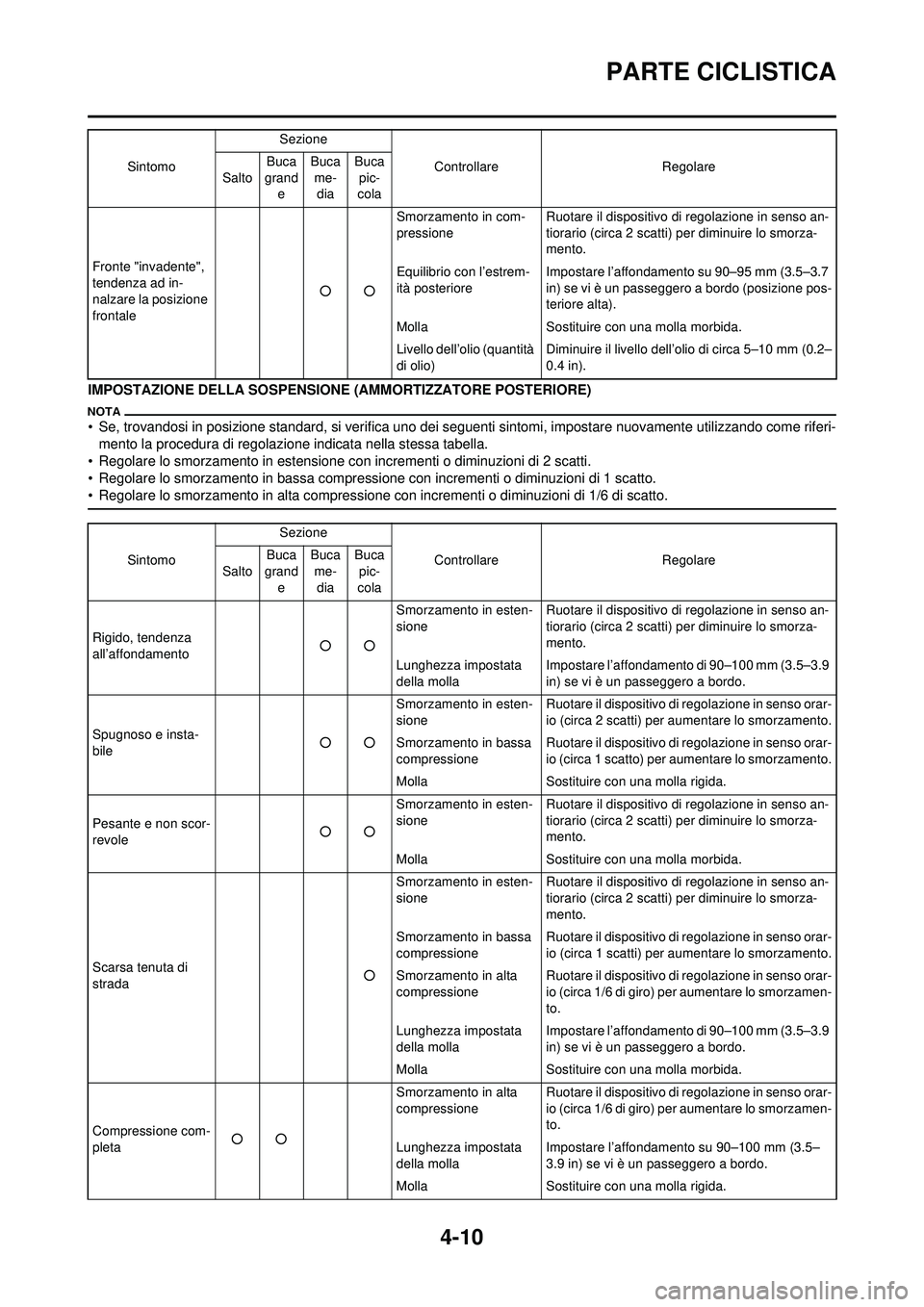

4-10
PARTE CICLISTICA
IMPOSTAZIONE DELLA SOSPENSIONE (AMMORTIZZATORE POSTERIORE)
• Se, trovandosi in posizione standard, si verifica uno dei seguenti sintomi, impostare nuovamente utilizzando come riferi-
mento la procedura di regolazione indicata nella stessa tabella.
• Regolare lo smorzamento in estensione con incrementi o diminuzioni di 2 scatti.
• Regolare lo smorzamento in bassa compressione con incrementi o diminuzioni di 1 scatto.
• Regolare lo smorzamento in alta compressione con incrementi o diminuzioni di 1/6 di scatto.
Fronte "invadente",
tendenza ad in-
nalzare la posizione
frontale ○○Smorzamento in com-
pressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Equilibrio con l’estrem-
ità posteriore Impostare l’affondamento su 90–95 mm (3.5–3.7
in) se vi è un passeggero a bordo (posizione pos-
teriore alta).
Molla Sostituire con una molla morbida.
Livello dell’olio (quantità
di olio) Diminuire il livello dell’olio di circa 5–10 mm (0.2–
0.4 in).
Sintomo
Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola
Sintomo Sezione
Controllare Regolare
Salto Buca
grand
e Buca
me-
dia Buca
pic-
cola
Rigido, tendenza
all’affondamento ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Lunghezza impostata
della molla Impostare l’affondamento di 90–100 mm (3.5–3.9
in) se vi è un passeggero a bordo.
Spugnoso e insta-
bile ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Smorzamento in bassa
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1 scatto) per aumentare lo smorzamento.
Molla Sostituire con una molla rigida.
Pesante e non scor-
revole ○○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Molla Sostituire con una molla morbida.
Scarsa tenuta di
strada ○Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 2 scatti) per diminuire lo smorza-
mento.
Smorzamento in bassa
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1 scatti) per aumentare lo smorzamento.
Smorzamento in alta
compressione Ruotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della molla Impostare l’affondamento di 90–100 mm (3.5–3.9
in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Compressione com-
pleta ○○ Smorzamento in alta
compressione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 1/6 di giro) per aumentare lo smorzamen-
to.
Lunghezza impostata
della molla Impostare l’affondamento su 90–100 mm (3.5–
3.9 in) se vi è un passeggero a bordo.
Molla Sostituire con una molla rigida.

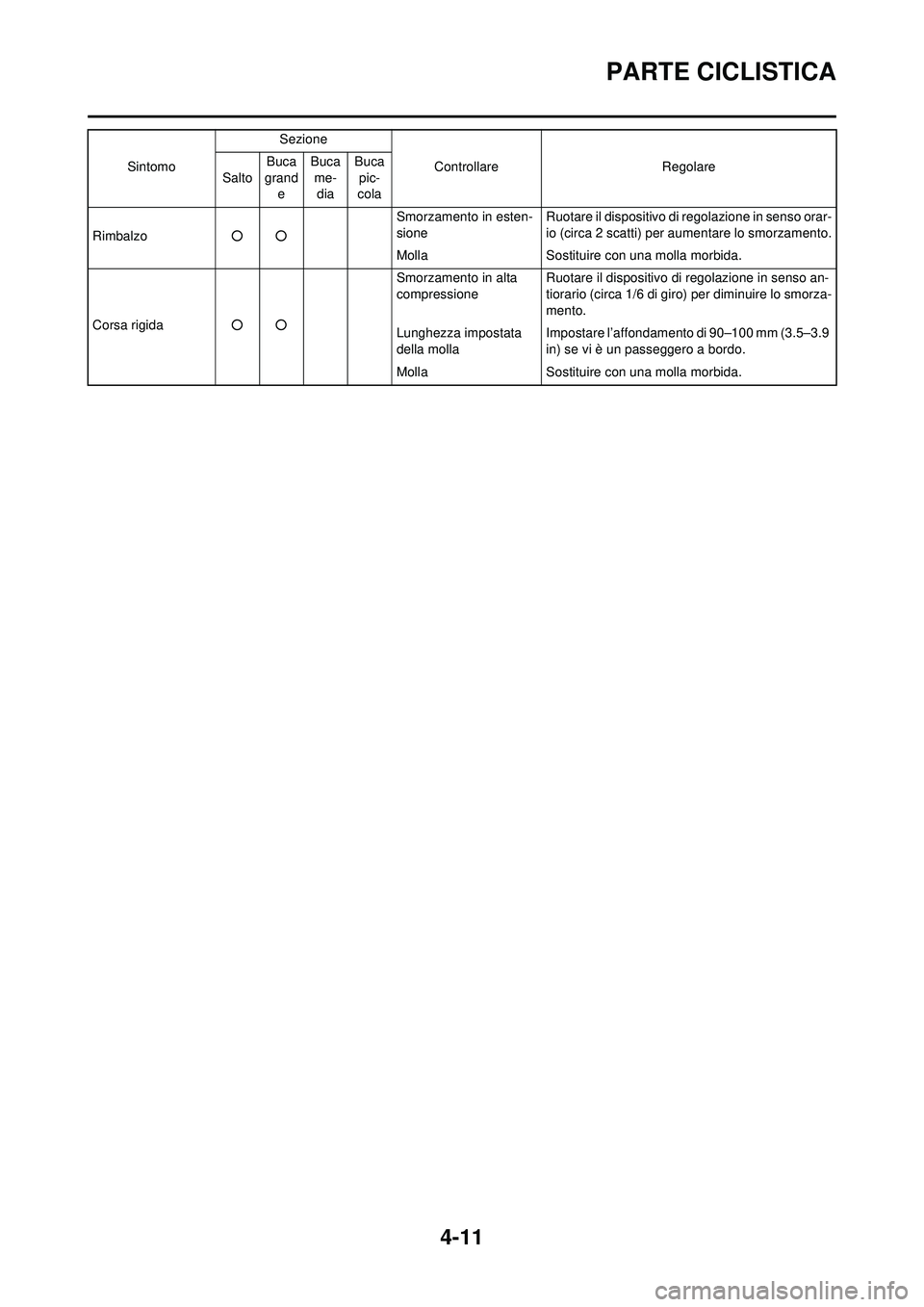

4-11
PARTE CICLISTICA
Rimbalzo○○ Smorzamento in esten-
sione
Ruotare il dispositivo di regolazione in senso orar-
io (circa 2 scatti) per aumentare lo smorzamento.
Molla Sostituire con una molla morbida.
Corsa rigida ○○ Smorzamento in alta
compressione
Ruotare il dispositivo di regolazione in senso an-
tiorario (circa 1/6 di giro) per diminuire lo smorza-
mento.
Lunghezza impostata
della molla Impostare l’affondamento di 90–100 mm (3.5–3.9
in) se vi è un passeggero a bordo.
Molla Sostituire con una molla morbida.
Sintomo
Sezione
Controllare Regolare
Salto Buca
grand e Buca
me-dia Buca
pic-
cola

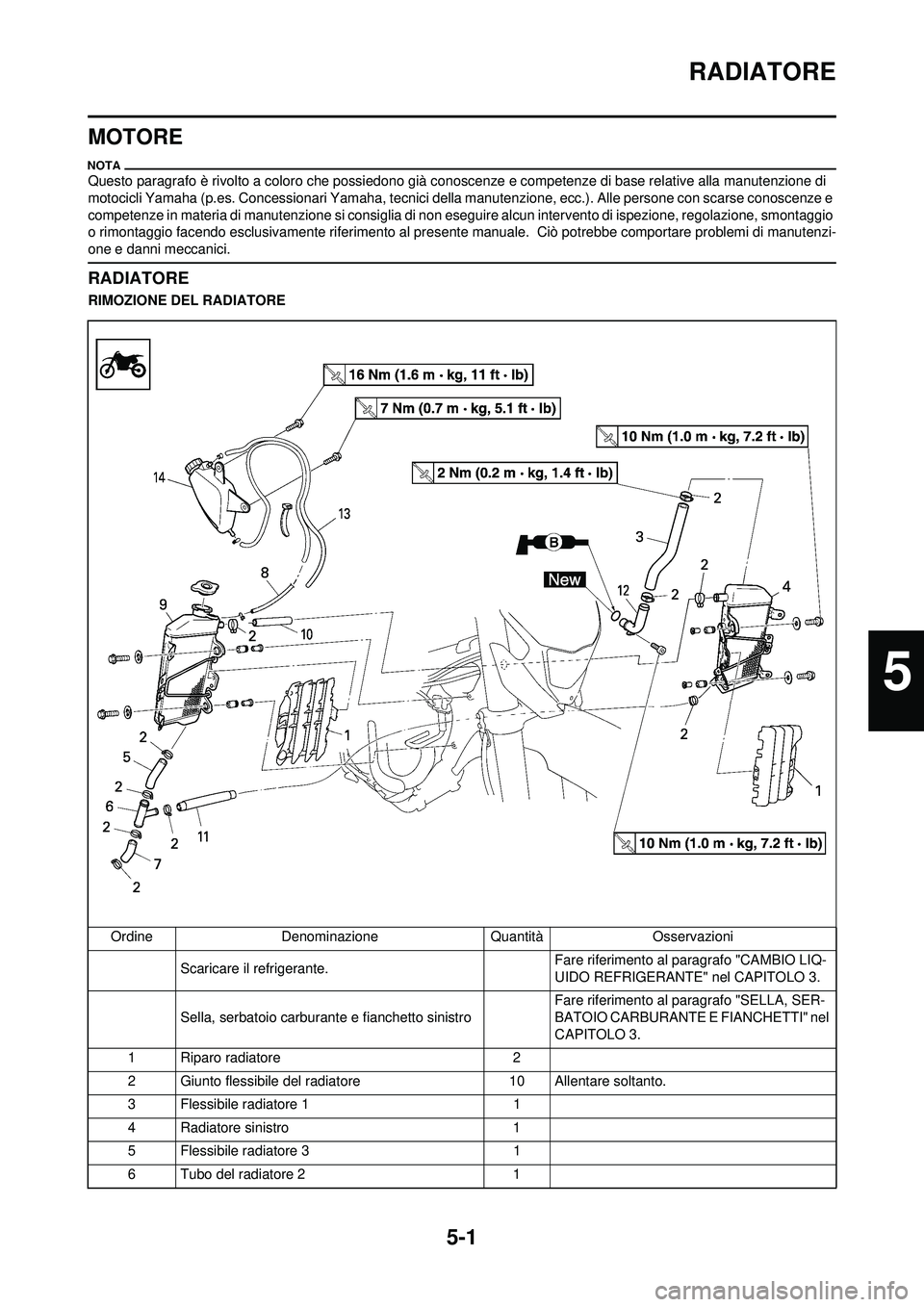

5-1
RADIATORE
MOTORE
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative alla manutenzione di
motocicli Yamaha (p.es. Concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze e
competenze in materia di manutenzione si consiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio
o rimontaggio facendo esclusivamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzi-
one e danni meccanici.
RADIATORE
RIMOZIONE DEL RADIATOREOrdine Denominazione Quantità Osservazioni Scaricare il refrigerante. Fare riferimento al paragrafo "CAMBIO LIQ-
UIDO REFRIGERANTE" nel CAPITOLO 3.
Sella, serbatoio carburante e fianchetto sinistro Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" nel
CAPITOLO 3.
1 Riparo radiatore 2
2 Giunto flessibile del radiatore 10 Allentare soltanto.
3 Flessibile radiatore 1 1
4 Radiatore sinistro 1
5 Flessibile radiatore 3 1
6 Tubo del radiatore 2 1
5

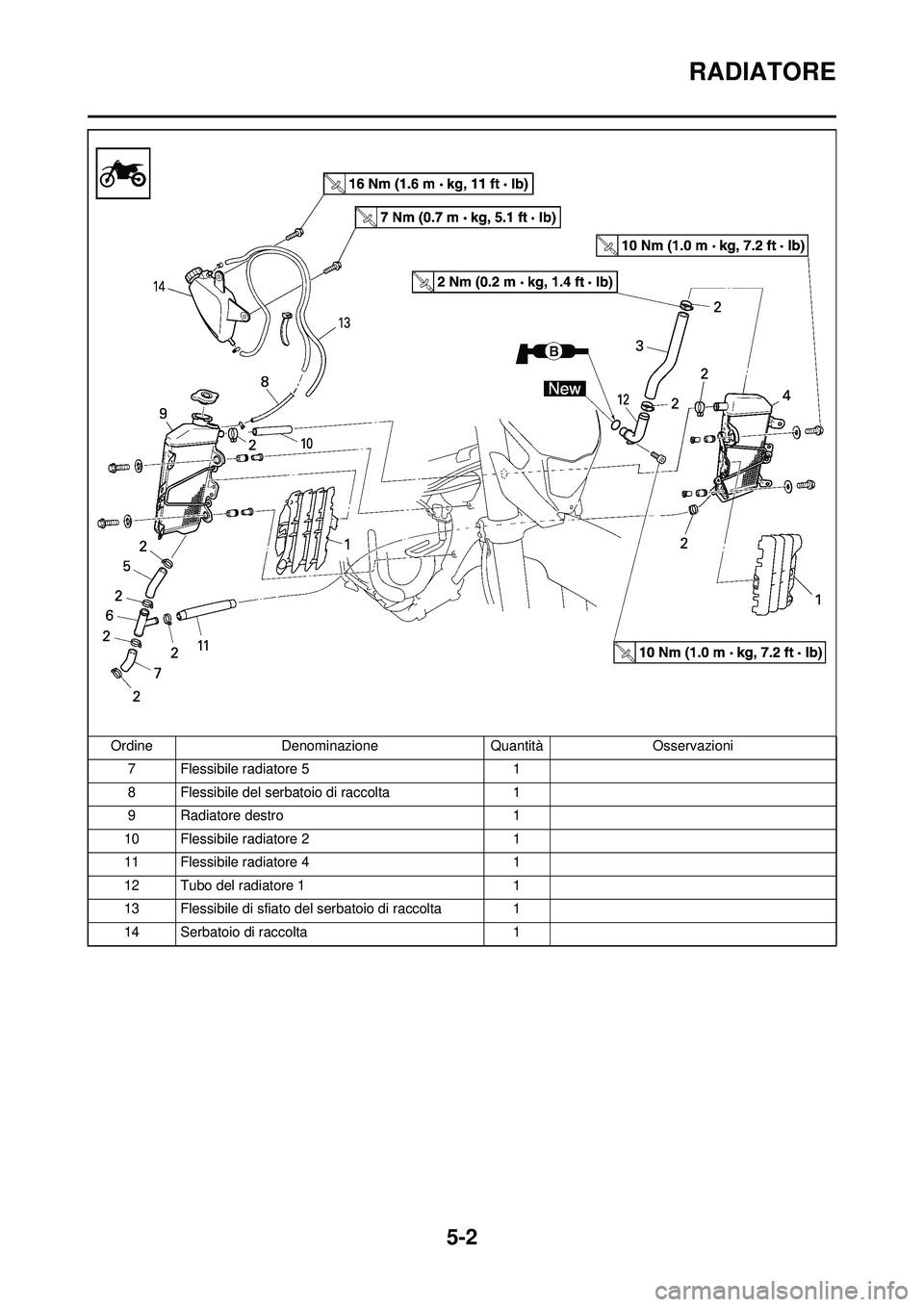

5-2
RADIATORE
7 Flessibile radiatore 51
8 Flessibile del serbatoio di raccolta 1
9 Radiatore destro 1
10 Flessibile radiatore 2 1
11 Flessibile radiatore 4 1
12 Tubo del radiatore 1 1
13 Flessibile di sfiato del serbatoio di raccolta 1
14 Serbatoio di raccolta 1
Ordine
Denominazione QuantitàOsservazioni

5-3
RADIATORE

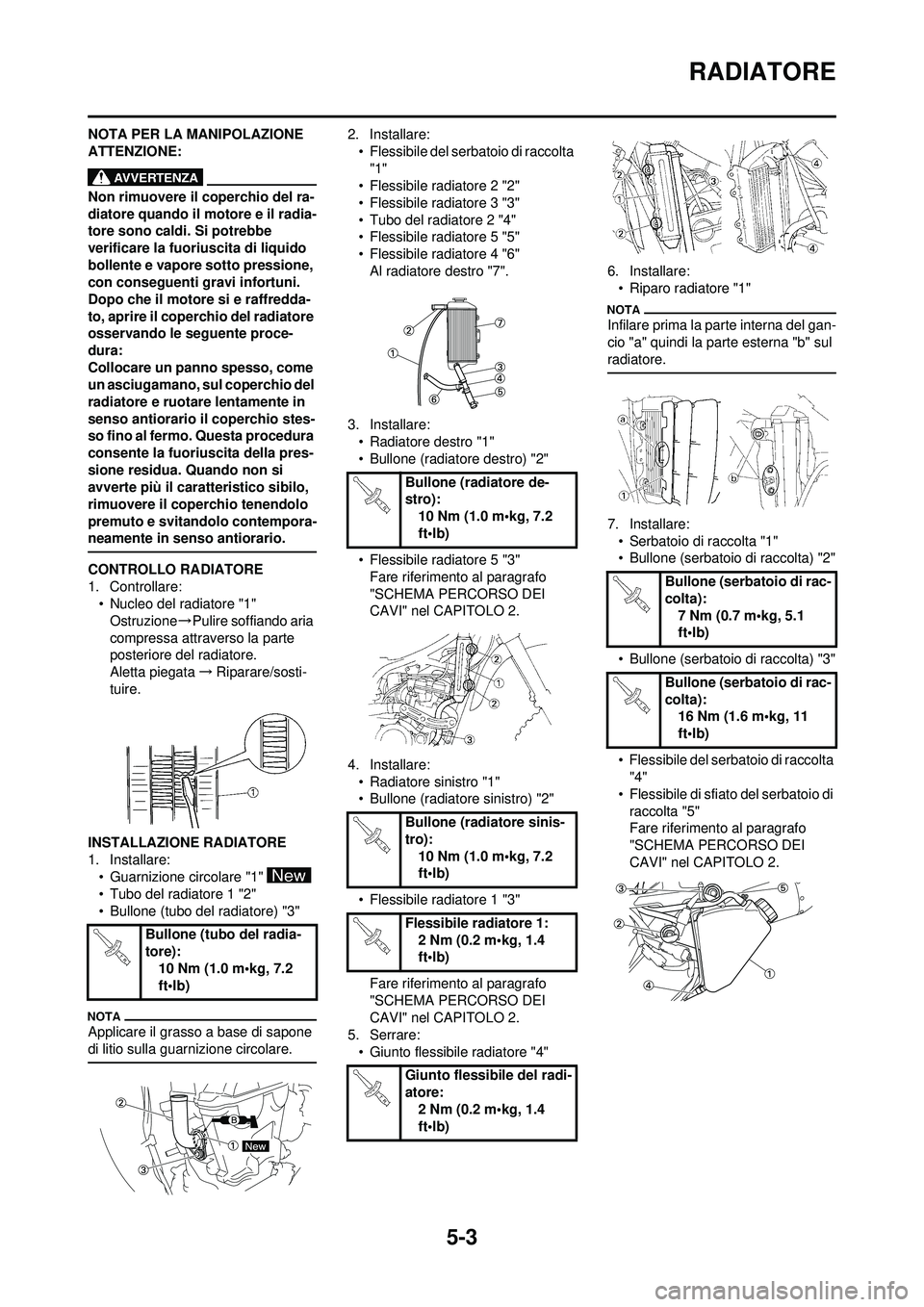

NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non rimuovere il coperchio del ra-
diatore quando il motore e il radia-
tore sono caldi. Si potrebbe
verificare la fuoriuscita di liquido
bollente e vapore sotto pressione,
con conseguenti gravi infortuni.
Dopo che il motore si e raffredda-
to, aprire il coperchio del radiatore
osservando le seguente proce-
dura:
Collocare un panno spesso, come
un asciugamano, sul coperchio del
radiatore e ruotare lentamente in
senso antiorario il coperchio stes-
so fino al fermo. Questa procedura
consente la fuoriuscita della pres-
sione residua. Quando non si
avverte più il caratteristico sibilo,
rimuovere il coperchio tenendolo
premuto e svitandolo contempora-
neamente in senso antiorario.
CONTROLLO RADIATORE
1. Controllare:• Nucleo del radiatore "1"
Ostruzione →Pulire soffiando aria
compressa attraverso la parte
posteriore del radiatore.
Aletta piegata →Riparare/sosti-
tuire.
INSTALLAZIONE RADIATORE
1. Installare: • Guarnizione circolare "1"
• Tubo del radiatore 1 "2"
• Bullone (tubo del radiatore) "3"
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
2. Installare:
• Flessibile del serbatoio di raccolta "1"
• Flessibile radiatore 2 "2"
• Flessibile radiatore 3 "3"
• Tubo del radiatore 2 "4"
• Flessibile radiatore 5 "5"
• Flessibile radiatore 4 "6"
Al radiatore destro "7".
3. Installare: • Radiatore destro "1"
• Bullone (radiatore destro) "2"
• Flessibile radiatore 5 "3"Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI
CAVI" nel CAPITOLO 2.
4. Installare: • Radiatore sinistro "1"
• Bullone (radiatore sinistro) "2"
• Flessibile radiatore 1 "3"
Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI
CAVI" nel CAPITOLO 2.
5. Serrare: • Giunto flessibile radiatore "4" 6. Installare:
• Riparo radiatore "1"
Infilare prima la parte interna del gan-
cio "a" quindi la parte esterna "b" sul
radiatore.
7. Installare:• Serbatoio di raccolta "1"
• Bullone (serbatoio di raccolta) "2"
• Bullone (serbatoio di raccolta) "3"
• Flessibile del serbatoio di raccolta "4"
• Flessibile di sfiato del serbatoio di raccolta "5"
Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI
CAVI" nel CAPITOLO 2.
Bullone (tubo del radia-
tore): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (radiatore de-
stro):10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (radiatore sinis-
tro): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Flessibile radiatore 1: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Giunto flessibile del radi-
atore: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Bullone (serbatoio di rac-
colta):7 Nm (0.7 m•kg, 5.1
ft•lb)
Bullone (serbatoio di rac-
colta): 16 Nm (1.6 m•kg, 11
ft•lb)

5-4

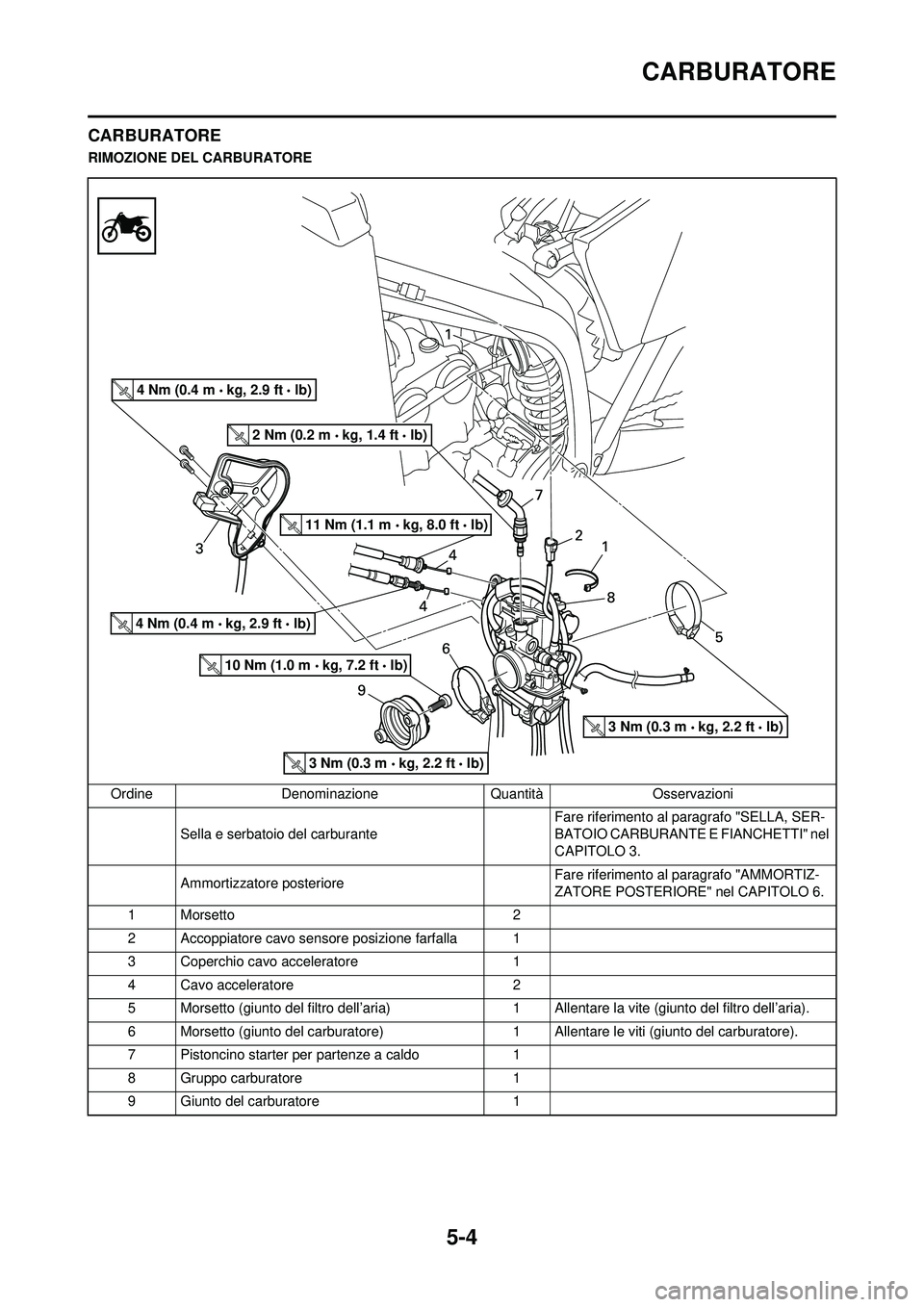

CARBURATORE
CARBURATORE
RIMOZIONE DEL CARBURATOREOrdine Denominazione Quantità Osservazioni Sella e serbatoio del carburante Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" nel
CAPITOLO 3.
Ammortizzatore posteriore Fare riferimento al paragrafo "AMMORTIZ-
ZATORE POSTERIORE
" nel CAPITOLO 6.
1 Morsetto 2
2 Accoppiatore cavo sensore posizione farfalla 1
3 Coperchio cavo acceleratore 1
4 Cavo acceleratore 2
5 Morsetto (giunto del filtro dell’aria) 1 Allentare la vite (giunto del filtro dell’aria).
6 Morsetto (giunto del carburatore) 1 Allentare le viti (giunto del carburatore).
7 Pistoncino starter per partenze a caldo 1
8 Gruppo carburatore 1
9 Giunto del carburatore 1
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)

5-5

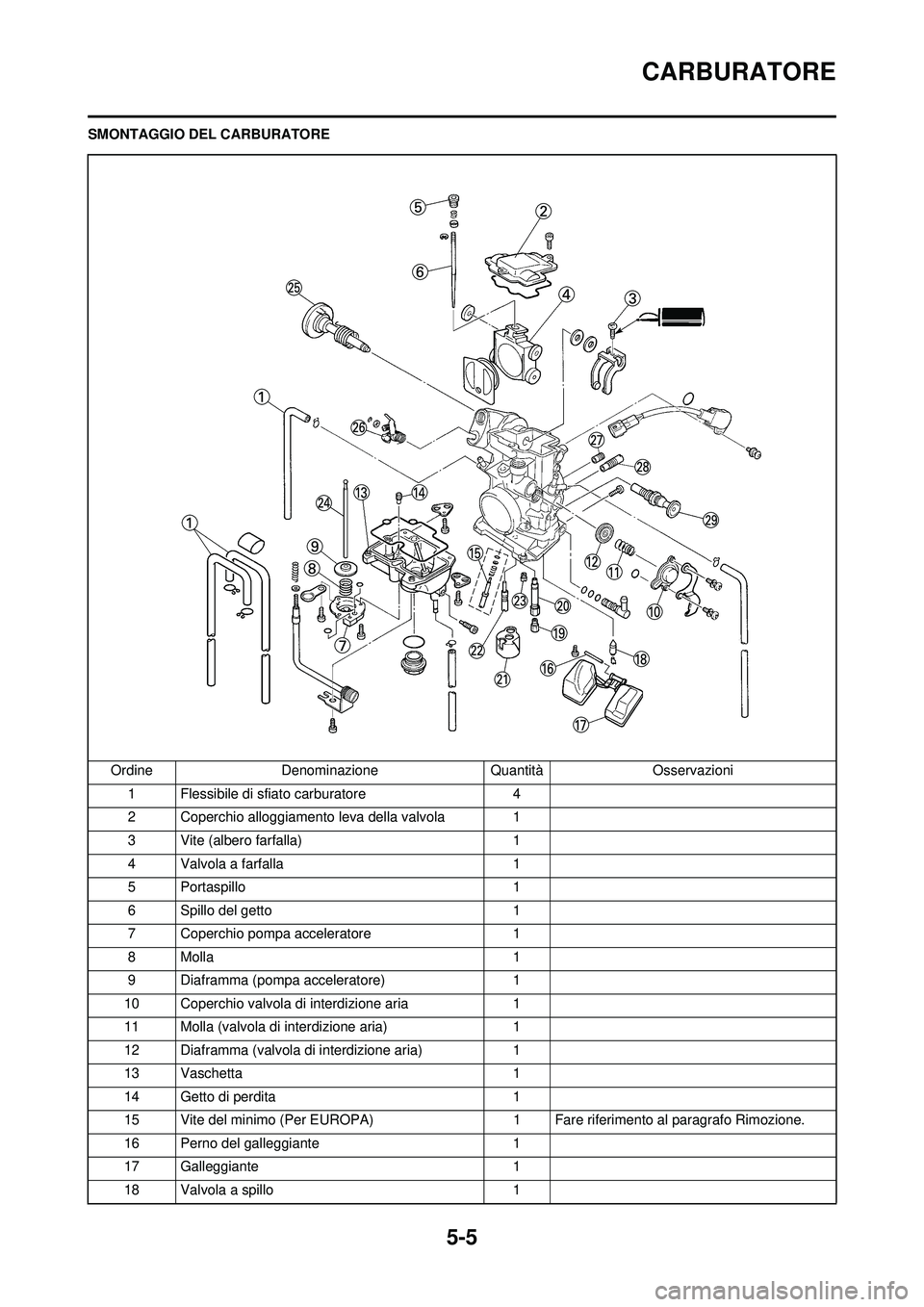

CARBURATORE
SMONTAGGIO DEL CARBURATOREOrdine Denominazione Quantità Osservazioni1 Flessibile di sfiato carburatore 4
2 Coperchio alloggiamento leva della valvola 1
3 Vite (albero farfalla) 1
4 Valvola a farfalla 1
5 Portaspillo 1
6 Spillo del getto 1
7 Coperchio pompa acceleratore 1
8 Molla 1
9 Diaframma (pompa acceleratore) 1
10 Coperchio valvola di interdizione aria 1
11 Molla (valvola di interdizione aria) 1
12 Diaframma (valvola di interdizione aria) 1
13 Vaschetta 1
14 Getto di perdita 1
15 Vite del minimo (Per EUROPA) 1 Fare riferimento al paragrafo Rimozione.
16 Perno del galleggiante 1
17 Galleggiante 1
18 Valvola a spillo 1

5-6

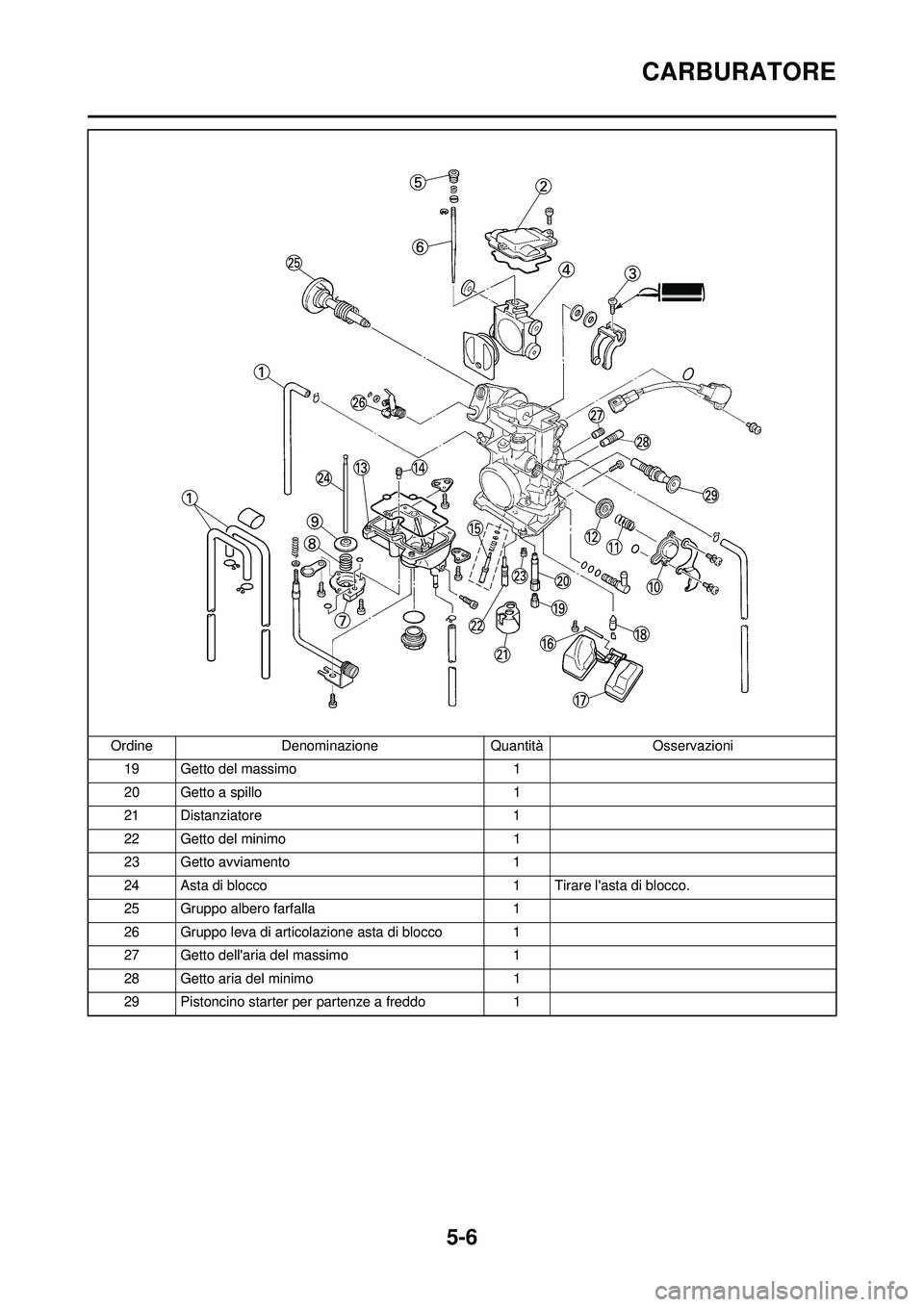

CARBURATORE
19 Getto del massimo1
20 Getto a spillo 1
21 Distanziatore 1
22 Getto del minimo 1
23 Getto avviamento 1
24 Asta di blocco 1 Tirare l'asta di blocco.
25 Gruppo albero farfalla 1
26 Gruppo leva di articolazione asta di blocco 1
27 Getto dell'aria del massimo 1
28 Getto aria del minimo 1
29 Pistoncino starter per partenze a freddo 1
Ordine
Denominazione QuantitàOsservazioni
