YAMAHA WR 250F 2009 Manuale duso (in Italian)

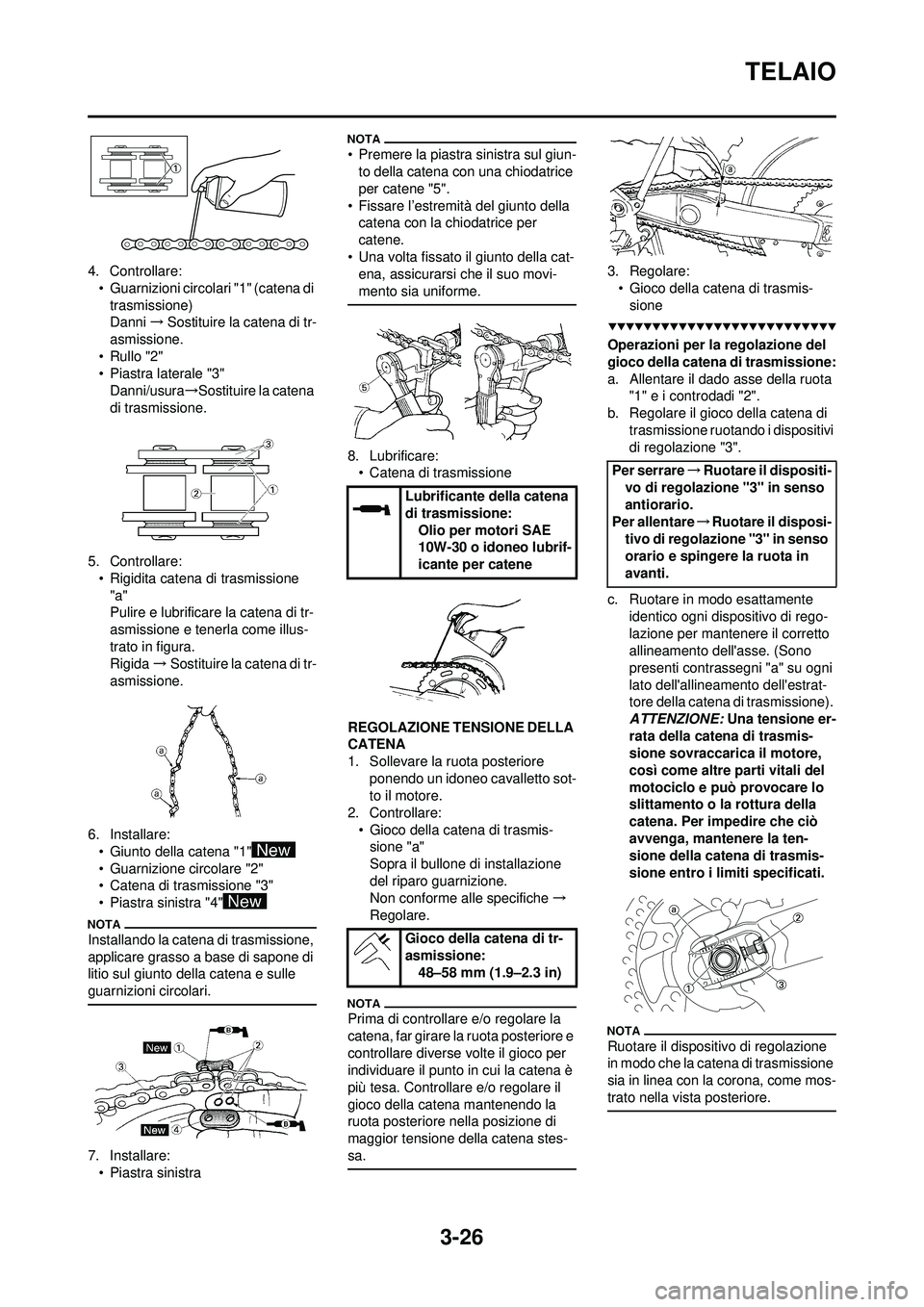

3-26
TELAIO
4. Controllare:• Guarnizioni circolari "1" (catena di trasmissione)
Danni →Sostituire la catena di tr-
asmissione.
•Rullo "2"
• Piastra laterale "3" Danni/usura →Sostituire la catena
di trasmissione.
5. Controllare: • Rigidita catena di trasmissione "a"
Pulire e lubrificare la catena di tr-
asmissione e tenerla come illus-
trato in figura.
Rigida →Sostituire la catena di tr-
asmissione.
6. Installare: • Giunto della catena "1"
• Guarnizione circolare "2"
• Catena di trasmissione "3"
• Piastra sinistra "4"
Installando la catena di trasmissione,
applicare grasso a base di sapone di
litio sul giunto della catena e sulle
guarnizioni circolari.
7. Installare:• Piastra sinistra
• Premere la piastra sinistra sul giun-to della catena con una chiodatrice
per catene "5".
• Fissare l’estremità del giunto della catena con la chiodatrice per
catene.
• Una volta fissato il giunto della cat- ena, assicurarsi che il suo movi-
mento sia uniforme.
8. Lubrificare:• Catena di trasmissione
REGOLAZIONE TENSIONE DELLA
CATENA
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Controllare: • Gioco della catena di trasmis-sione "a"
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche →
Regolare.
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte il gioco per
individuare il punto in cui la catena è
più tesa. Controllare e/o regolare il
gioco della catena mantenendo la
ruota posteriore nella posizione di
maggior tensione della catena stes-
sa.
3. Regolare: • Gioco della catena di trasmis-sione
Operazioni per la regolazione del
gioco della catena di trasmissione:
a. Allentare il dado asse della ruota "1" e i controdadi "2".
b. Regolare il gioco della catena di trasmissione ruotando i dispositivi
di regolazione "3".
c. Ruotare in modo esattamente identico ogni dispositivo di rego-
lazione per mantenere il corretto
allineamento dell'asse. (Sono
presenti contrassegni "a" su ogni
lato dell'allineamento dell'estrat-
tore della catena di trasmissione).
ATTENZIONE: Una tensione er-
rata della catena di trasmis-
sione sovraccarica il motore,
così come altre parti vitali del
motociclo e può provocare lo
slittamento o la rottura della
catena. Per impedire che ciò
avvenga, mantenere la ten-
sione della catena di trasmis-
sione entro i limiti specificati.
Ruotare il dispositivo di regolazione
in modo che la catena di trasmissione
sia in linea con la corona, come mos-
trato nella vista posteriore.
Lubrificante della catena
di trasmissione:Olio per motori SAE
10W-30 o idoneo lubrif-
icante per catene
Gioco della catena di tr-
asmissione: 48–58 mm (1.9–2.3 in)
Per serrare →Ruotare il dispositi-
vo di regolazione "3" in senso
antiorario.
Per allentare →Ruotare il disposi-
tivo di regolazione "3" in senso
orario e spingere la ruota in
avanti.

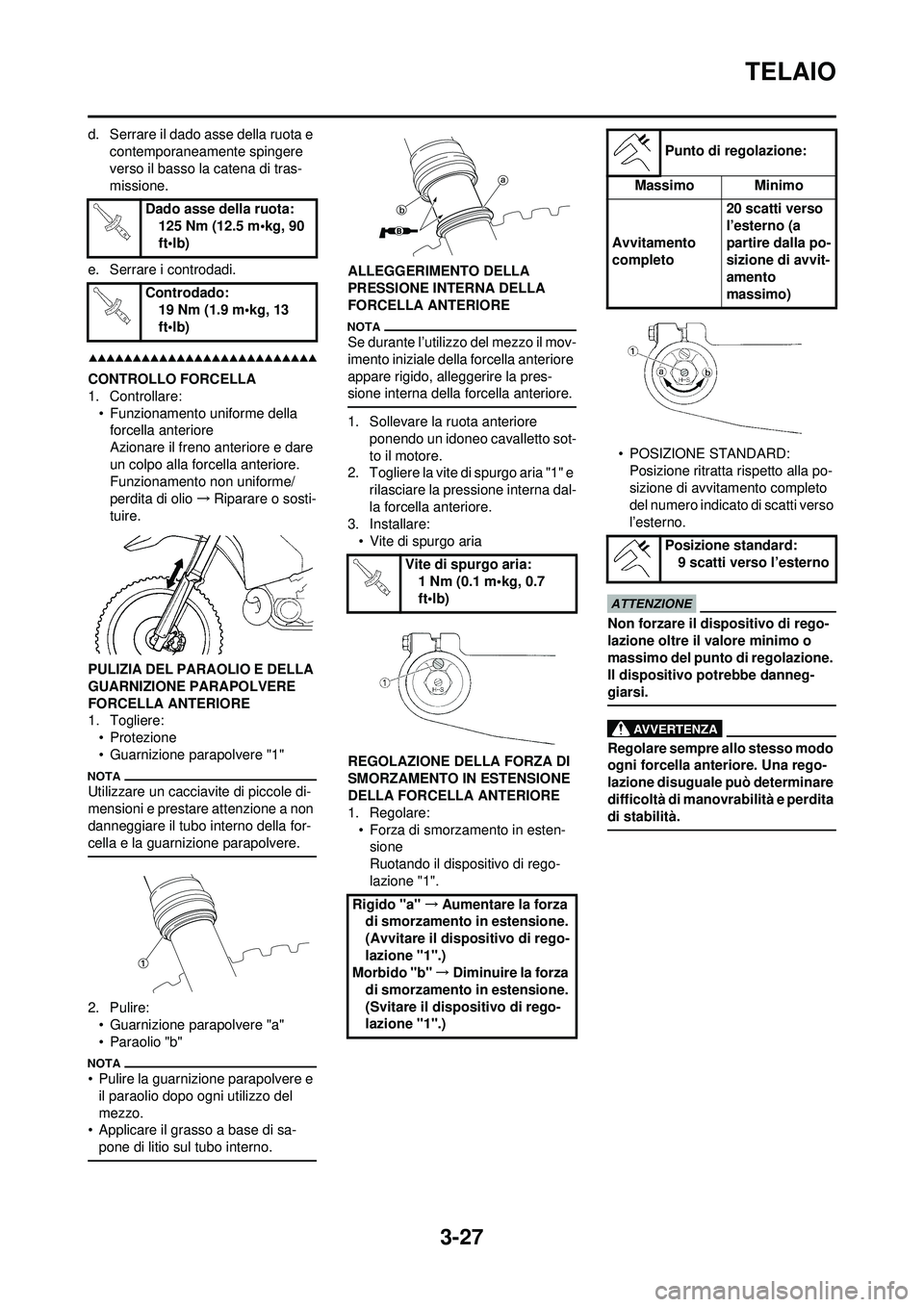

3-27
TELAIO
d. Serrare il dado asse della ruota e contemporaneamente spingere
verso il basso la catena di tras-
missione.
e. Serrare i controdadi.
CONTROLLO FORCELLA
1. Controllare: • Funzionamento uniforme della forcella anteriore
Azionare il freno anteriore e dare
un colpo alla forcella anteriore.
Funzionamento non uniforme/
perdita di olio →Riparare o sosti-
tuire.
PULIZIA DEL PARAOLIO E DELLA
GUARNIZIONE PARAPOLVERE
FORCELLA ANTERIORE
1. Togliere: • Protezione
• Guarnizione parapolvere "1"
Utilizzare un cacciavite di piccole di-
mensioni e prestare attenzione a non
danneggiare il tubo interno della for-
cella e la guarnizione parapolvere.
2. Pulire:• Guarnizione parapolvere "a"
• Paraolio "b"
• Pulire la guarnizione parapolvere e il paraolio dopo ogni utilizzo del
mezzo.
• Applicare il grasso a base di sa-
pone di litio sul tubo interno.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
Se durante l’utilizzo del mezzo il mov-
imento iniziale della forcella anteriore
appare rigido, alleggerire la pres-
sione interna della forcella anteriore.
1. Sollevare la ruota anteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere la vite di spurgo aria "1" e
rilasciare la pressione interna dal-
la forcella anteriore.
3. Installare:
• Vite di spurgo aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELLA FORCELLA ANTERIORE
1. Regolare: • Forza di smorzamento in esten-sione
Ruotando il dispositivo di rego-
lazione "1". • POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
Dado asse della ruota: 125 Nm (12.5 m•kg, 90
ft•lb)
Controdado: 19 Nm (1.9 m•kg, 13
ft•lb)
Vite di spurgo aria:1 Nm (0.1 m•kg, 0.7
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: 9 scatti verso l’esterno

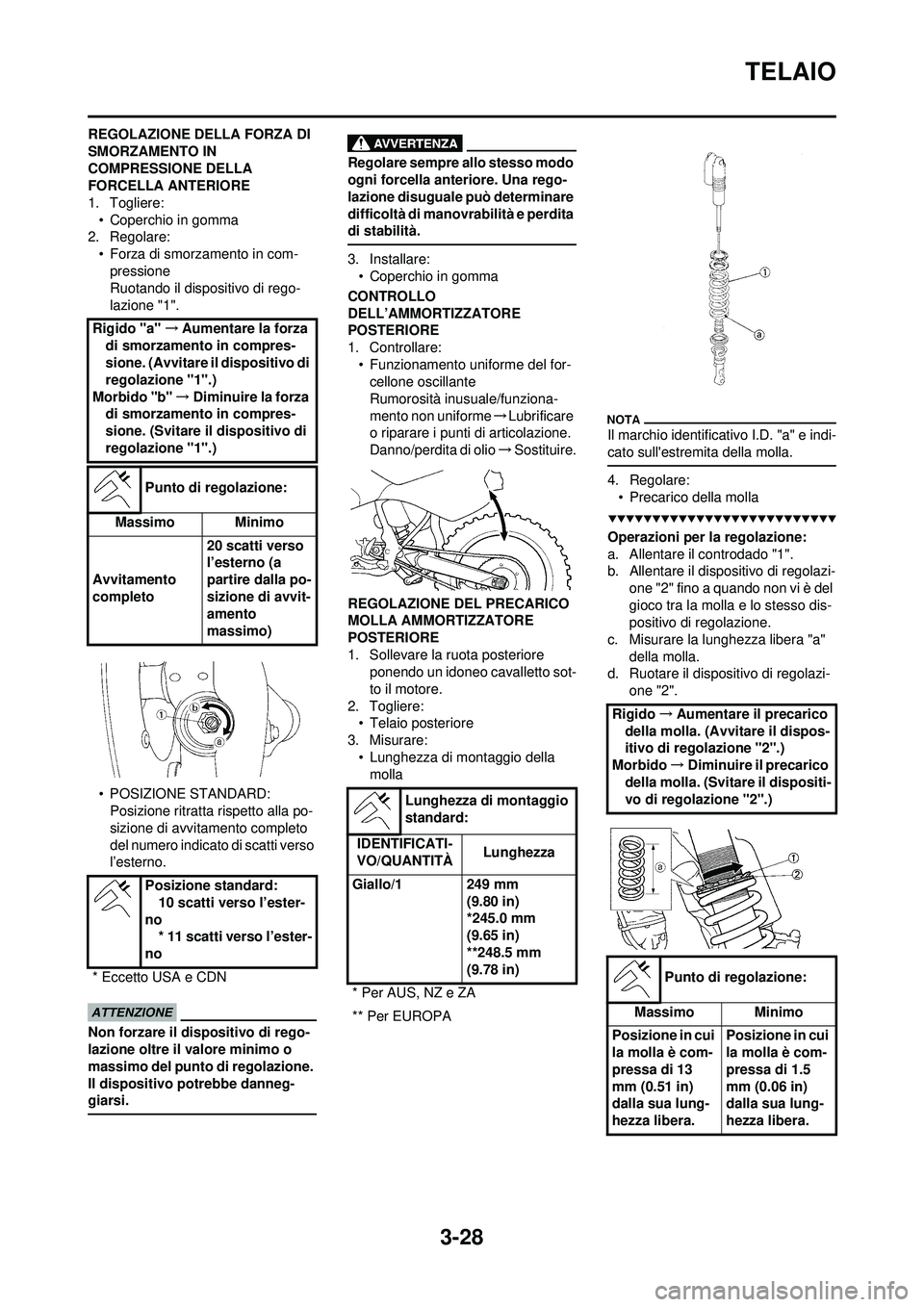

3-28
TELAIO
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN
COMPRESSIONE DELLA
FORCELLA ANTERIORE
1. Togliere:• Coperchio in gomma
2. Regolare:
• Forza di smorzamento in com-pressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
3. Installare:• Coperchio in gomma
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare: • Funzionamento uniforme del for-cellone oscillante
Rumorosità inusuale/funziona-
mento non uniforme →Lubrificare
o riparare i punti di articolazione.
Danno/perdita di olio →Sostituire.
REGOLAZIONE DEL PRECARICO
MOLLA AMMORTIZZATORE
POSTERIORE
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere: • Telaio posteriore
3. Misurare: • Lunghezza di montaggio della molla
Il marchio identificativo I.D. "a" e indi-
cato sull'estremita della molla.
4. Regolare:
• Precarico della molla
Operazioni per la regolazione:
a. Allentare il controdado "1".
b. Allentare il dispositivo di regolazi- one "2" fino a quando non vi è del
gioco tra la molla e lo stesso dis-
positivo di regolazione.
c. Misurare la lunghezza libera "a" della molla.
d. Ruotare il dispositivo di regolazi-
one "2".
Rigido "a"
→Aumentare la forza
di smorzamento in compres-
sione. (Avvitare il dispositivo di
regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in compres-
sione. (Svitare il dispositivo di
regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: 10 scatti verso l’ester-
no * 11 scatti verso l’ester-
no
* Eccetto USA e CDN
Lunghezza di montaggio
standard:
IDENTIFICATI-
VO/QUANTITÀ Lunghezza
Giallo/1 249 mm (9.80 in)
*245.0 mm
(9.65 in)
**248.5 mm
(9.78 in)
* Per AUS, NZ e ZA
** Per EUROPA
Rigido →Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido →Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Punto di regolazione:
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 13
mm (0.51 in)
dalla sua lung-
hezza libera. Posizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua lung-
hezza libera.

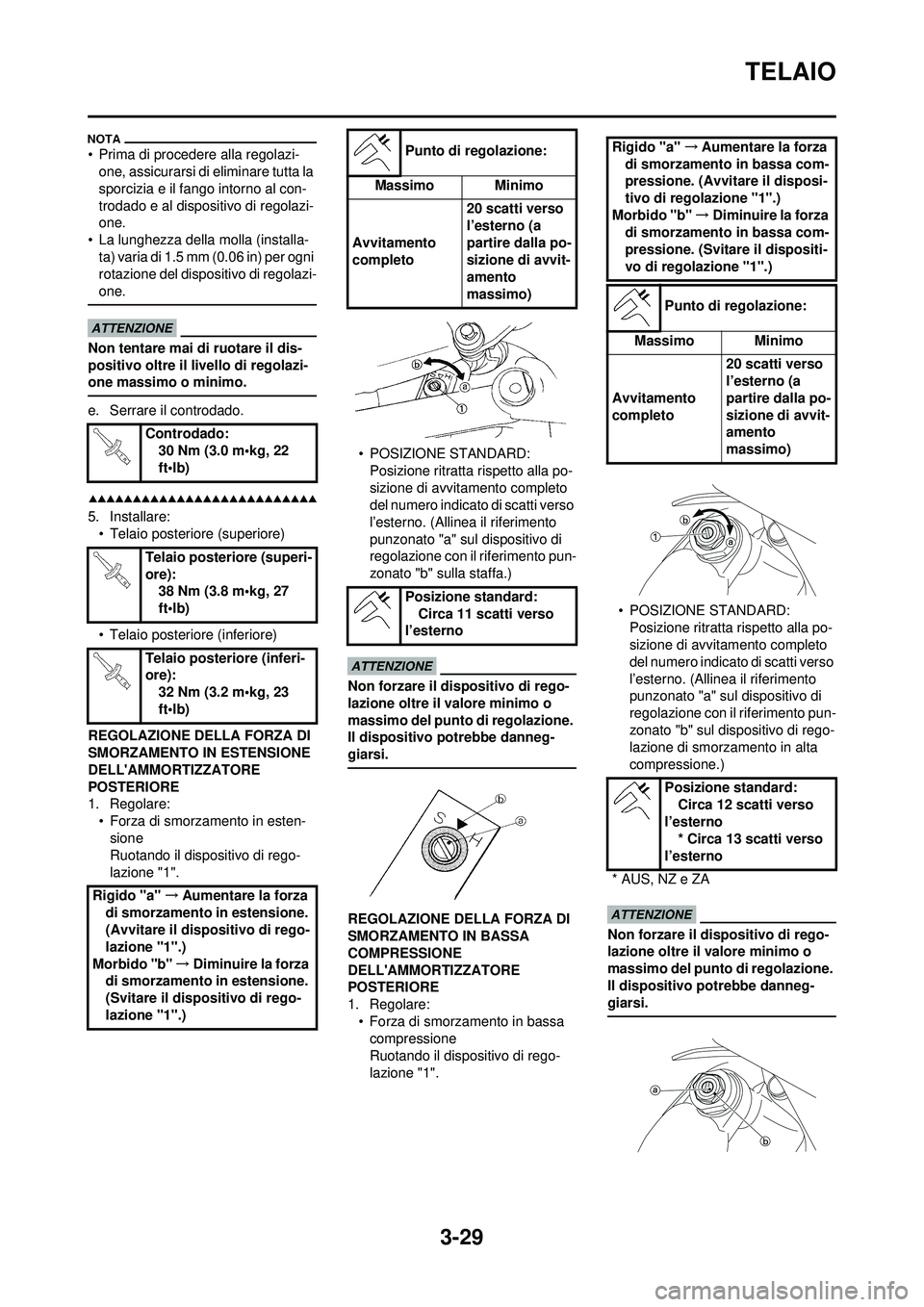

3-29
TELAIO
• Prima di procedere alla regolazi-one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa- ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
Non tentare mai di ruotare il dis-
positivo oltre il livello di regolazi-
one massimo o minimo.
e. Serrare il controdado.
5. Installare:• Telaio posteriore (superiore)
• Telaio posteriore (inferiore)
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare: • Forza di smorzamento in esten-sione
Ruotando il dispositivo di rego-
lazione "1". • POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sulla staffa.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN BASSA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:• Forza di smorzamento in bassa compressione
Ruotando il dispositivo di rego-
lazione "1". • POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sul dispositivo di rego-
lazione di smorzamento in alta
compressione.)Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Controdado: 30 Nm (3.0 m•kg, 22
ft•lb)
Telaio posteriore (superi-
ore): 38 Nm (3.8 m•kg, 27
ft•lb)
Telaio posteriore (inferi-
ore): 32 Nm (3.2 m•kg, 23
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 11 scatti verso
l’esternoRigido "a" →Aumentare la forza
di smorzamento in bassa com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in bassa com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 12 scatti verso
l’esterno * Circa 13 scatti verso
l’esterno
* AUS, NZ e ZA

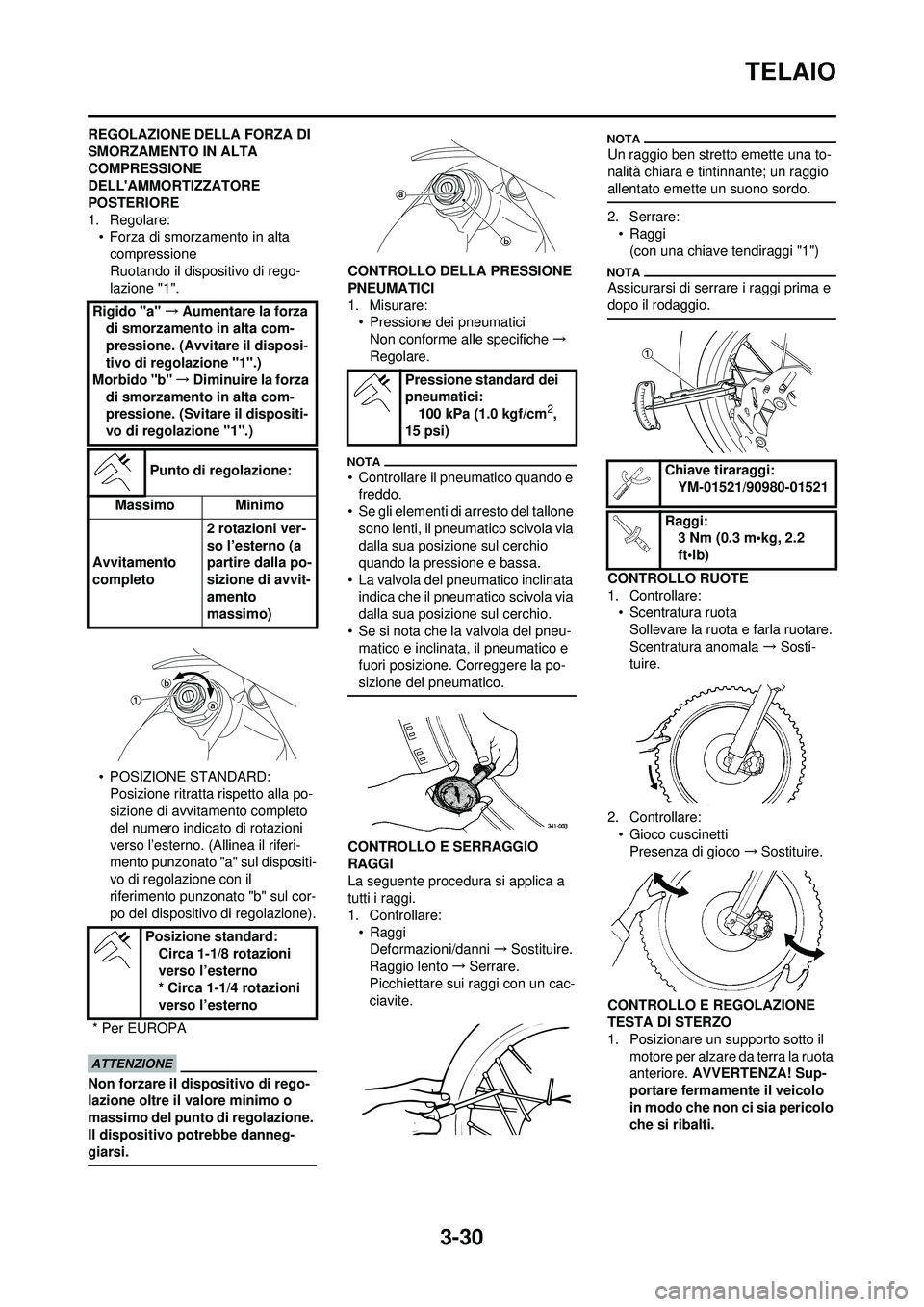

3-30
TELAIO
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:• Forza di smorzamento in alta
compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di rotazioni
verso l’esterno. (Allinea il riferi-
mento punzonato "a" sul dispositi-
vo di regolazione con il
riferimento punzonato "b" sul cor-
po del dispositivo di regolazione).
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
CONTROLLO DELLA PRESSIONE
PNEUMATICI
1. Misurare:• Pressione dei pneumatici
Non conforme alle specifiche →
Regolare.
• Controllare il pneumatico quando e freddo.
• Se gli elementi di arresto del tallone sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio
quando la pressione e bassa.
• La valvola del pneumatico inclinata indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
• Se si nota che la valvola del pneu- matico e inclinata, il pneumatico e
fuori posizione. Correggere la po-
sizione del pneumatico.
CONTROLLO E SERRAGGIO
RAGGI
La seguente procedura si applica a
tutti i raggi.
1. Controllare:
• RaggiDeformazioni/danni →Sostituire.
Raggio lento →Serrare.
Picchiettare sui raggi con un cac-
ciavite.
Un raggio ben stretto emette una to-
nalità chiara e tintinnante; un raggio
allentato emette un suono sordo.
2. Serrare: • Raggi
(con una chiave tendiraggi "1")
Assicurarsi di serrare i raggi prima e
dopo il rodaggio.
CONTROLLO RUOTE
1. Controllare:• Scentratura ruota
Sollevare la ruota e farla ruotare.
Scentratura anomala → Sosti-
tuire.
2. Controllare: • Gioco cuscinetti
Presenza di gioco →Sostituire.
CONTROLLO E REGOLAZIONE
TESTA DI STERZO
1. Posizionare un supporto sotto il motore per alzare da terra la ruota
anteriore. AVVERTENZA! Sup-
portare fermamente il veicolo
in modo che non ci sia pericolo
che si ribalti.
Rigido "a"
→Aumentare la forza
di smorzamento in alta com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in alta com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 2 rotazioni ver-
so l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 1-1/8 rotazioni
verso l’esterno
* Circa 1-1/4 rotazioni
verso l’esterno
* Per EUROPA
Pressione standard dei
pneumatici: 100 kPa (1.0 kgf/cm
2,
15 psi)
Chiave tiraraggi: YM-01521/90980-01521
Raggi: 3 Nm (0.3 m•kg, 2.2
ft•lb)

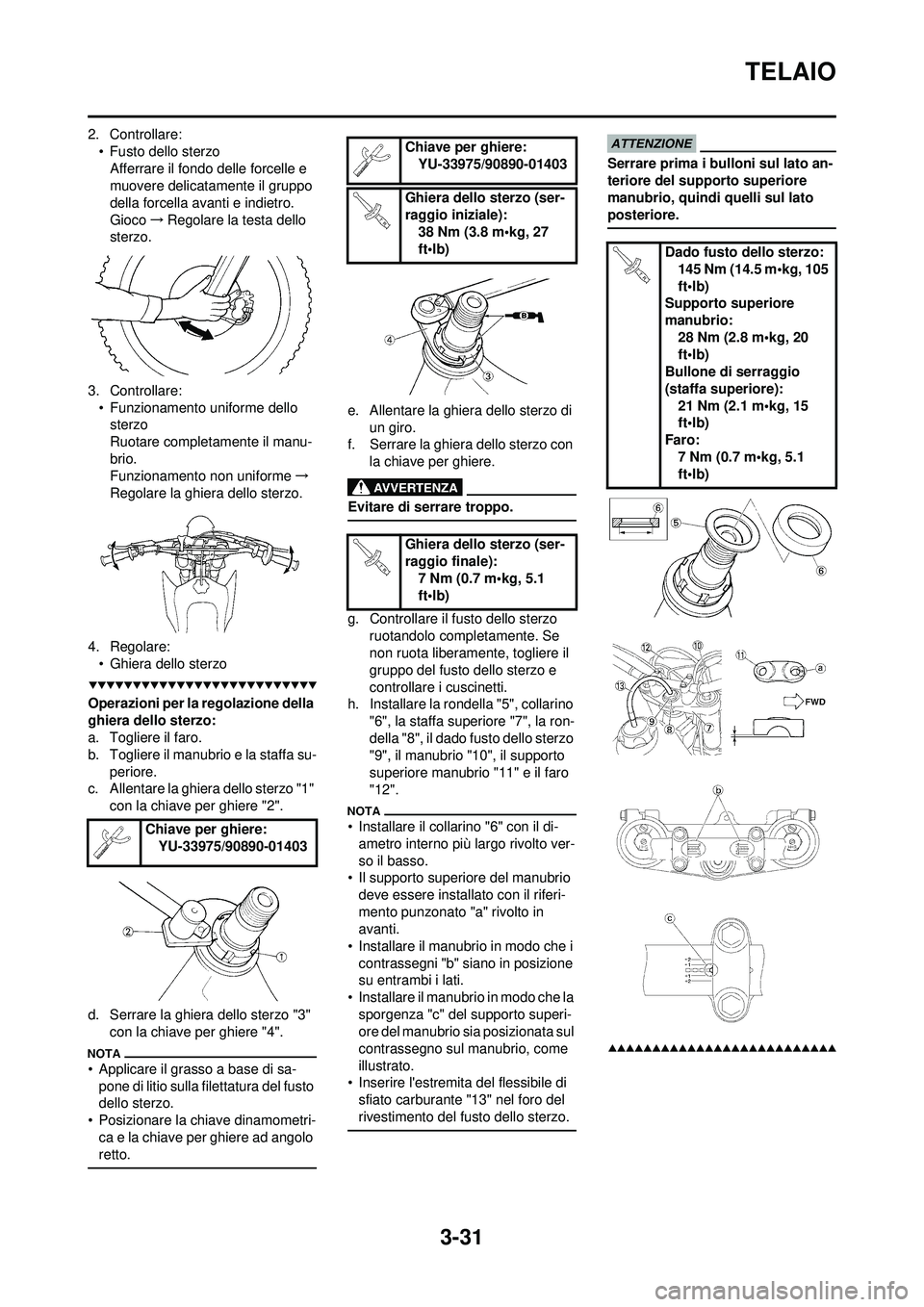

3-31
TELAIO
2. Controllare:• Fusto dello sterzoAfferrare il fondo delle forcelle e
muovere delicatamente il gruppo
della forcella avanti e indietro.
Gioco →Regolare la testa dello
sterzo.
3. Controllare: • Funzionamento uniforme dello sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme →
Regolare la ghiera dello sterzo.
4. Regolare: • Ghiera dello sterzo
Operazioni per la regolazione della
ghiera dello sterzo:
a. Togliere il faro.
b. Togliere il manubrio e la staffa su-
periore.
c. Allentare la ghiera dello sterzo "1"
con la chiave per ghiere "2".
d. Serrare la ghiera dello sterzo "3" con la chiave per ghiere "4".
• Applicare il grasso a base di sa-pone di litio sulla filettatura del fusto
dello sterzo.
• Posizionare la chiave dinamometri- ca e la chiave per ghiere ad angolo
retto.
e. Allentare la ghiera dello sterzo di un giro.
f. Serrare la ghiera dello sterzo con
la chiave per ghiere.
Evitare di serrare troppo.
g. Controllare il fusto dello sterzo ruotandolo completamente. Se
non ruota liberamente, togliere il
gruppo del fusto dello sterzo e
controllare i cuscinetti.
h. Installare la rondella "5", collarino
"6", la staffa superiore "7", la ron-
della "8", il dado fusto dello sterzo
"9", il manubrio "10", il supporto
superiore manubrio "11" e il faro
"12".
• Installare il collarino "6" con il di-ametro interno più largo rivolto ver-
so il basso.
• Il supporto superiore del manubrio
deve essere installato con il riferi-
mento punzonato "a" rivolto in
avanti.
• Installare il manubrio in modo che i contrassegni "b" siano in posizione
su entrambi i lati.
• Installare il manubrio in modo che la sporgenza "c" del supporto superi-
ore del manubrio sia posizionata sul
contrassegno sul manubrio, come
illustrato.
• Inserire l'estremita del flessibile di
sfiato carburante "13" nel foro del
rivestimento del fusto dello sterzo.
Serrare prima i bulloni sul lato an-
teriore del supporto superiore
manubrio, quindi quelli sul lato
posteriore.
Chiave per ghiere: YU-33975/90890-01403
Chiave per ghiere:YU-33975/90890-01403
Ghiera dello sterzo (ser-
raggio iniziale): 38 Nm (3.8 m•kg, 27
ft•lb)
Ghiera dello sterzo (ser-
raggio finale): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Dado fusto dello sterzo:
145 Nm (14.5 m•kg, 105
ft•lb)
Supporto superiore
manubrio:
28 Nm (2.8 m•kg, 20
ft•lb)
Bullone di serraggio
(staffa superiore): 21 Nm (2.1 m•kg, 15
ft•lb)
Faro: 7 Nm (0.7 m•kg, 5.1
ft•lb)

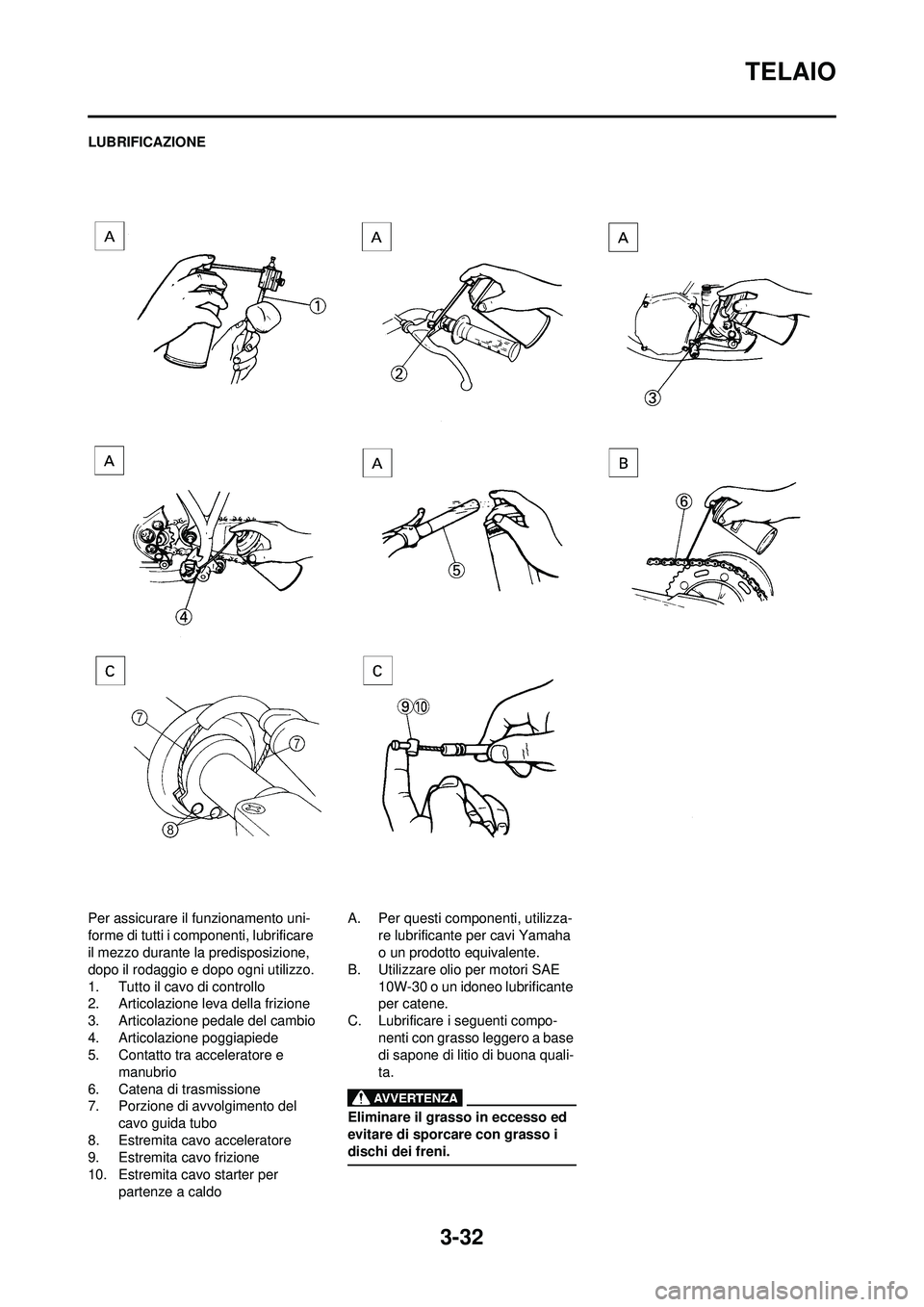

3-32
TELAIO
LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare
il mezzo durante la predisposizione,
dopo il rodaggio e dopo ogni utilizzo.
1. Tutto il cavo di controllo
2. Articolazione leva della frizione
3. Articolazione pedale del cambio
4. Articolazione poggiapiede
5. Contatto tra acceleratore e manubrio
6. Catena di trasmissione
7. Porzione di avvolgimento del cavo guida tubo
8. Estremita cavo acceleratore
9. Estremita cavo frizione
10. Estremita cavo starter per partenze a caldo A. Per questi componenti, utilizza-
re lubrificante per cavi Yamaha
o un prodotto equivalente.
B. Utilizzare olio per motori SAE 10W-30 o un idoneo lubrificante
per catene.
C. Lubrificare i seguenti compo- nenti con grasso leggero a base
di sapone di litio di buona quali-
ta.
Eliminare il grasso in eccesso ed
evitare di sporcare con grasso i
dischi dei freni.

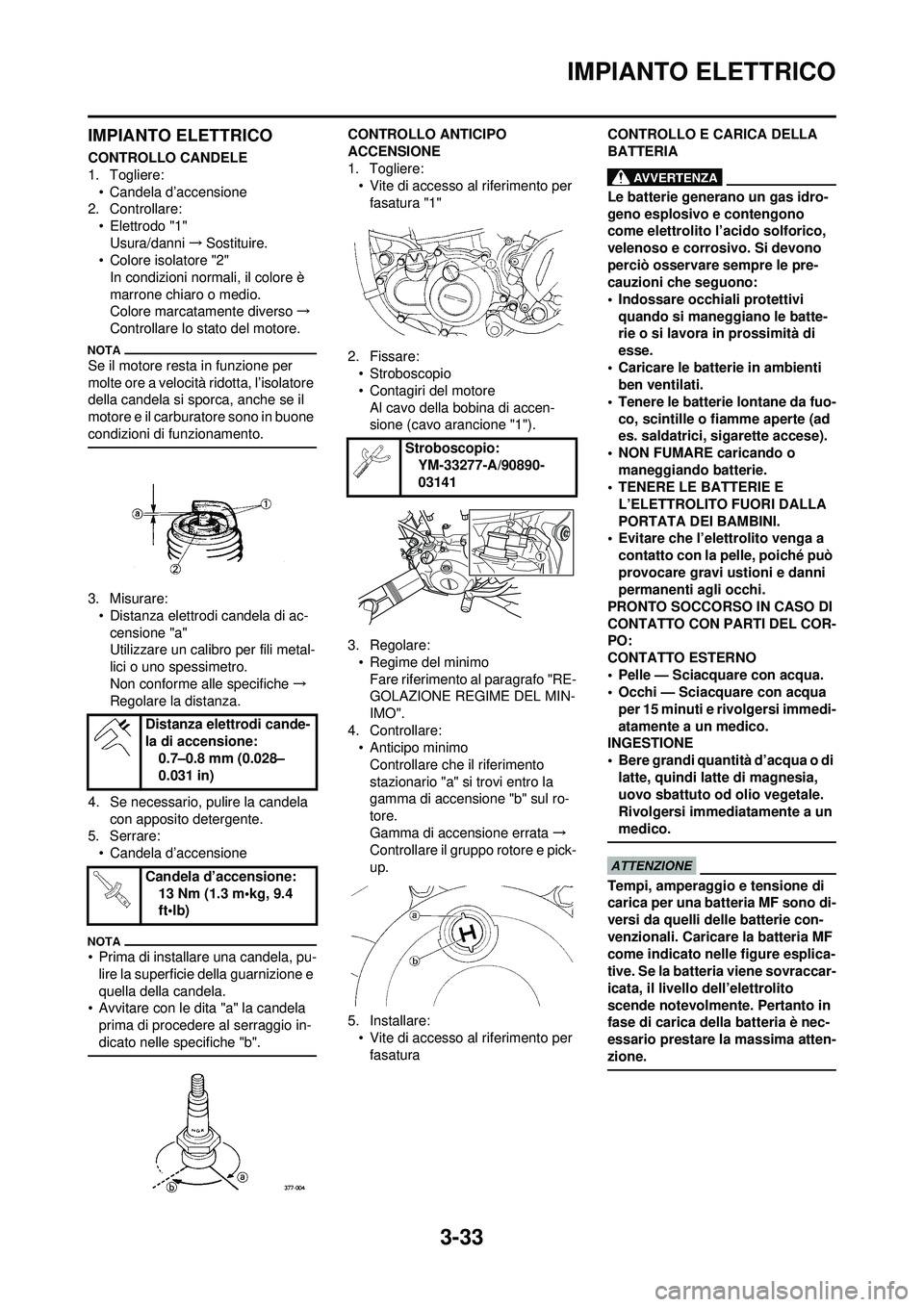

3-33
IMPIANTO ELETTRICO
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:• Candela d’accensione
2. Controllare:
•Elettrodo "1"Usura/danni →Sostituire.
• Colore isolatore "2"
In condizioni normali, il colore è
marrone chiaro o medio.
Colore marcatamente diverso →
Controllare lo stato del motore.
Se il motore resta in funzione per
molte ore a velocità ridotta, l’isolatore
della candela si sporca, anche se il
motore e il carburatore sono in buone
condizioni di funzionamento.
3. Misurare: • Distanza elettrodi candela di ac-censione "a"
Utilizzare un calibro per fili metal-
lici o uno spessimetro.
Non conforme alle specifiche →
Regolare la distanza.
4. Se necessario, pulire la candela con apposito detergente.
5. Serrare:
• Candela d’accensione
• Prima di installare una candela, pu-lire la superficie della guarnizione e
quella della candela.
• Avvitare con le dita "a" la candela
prima di procedere al serraggio in-
dicato nelle specifiche "b".
CONTROLLO ANTICIPO
ACCENSIONE
1. Togliere:• Vite di accesso al riferimento per
fasatura "1"
2. Fissare: • Stroboscopio
• Contagiri del motore
Al cavo della bobina di accen-
sione (cavo arancione "1").
3. Regolare: • Regime del minimoFare riferimento al paragrafo "RE-
GOLAZIONE REGIME DEL MIN-
IMO".
4. Controllare: • Anticipo minimo
Controllare che il riferimento
stazionario "a" si trovi entro la
gamma di accensione "b" sul ro-
tore.
Gamma di accensione errata →
Controllare il gruppo rotore e pick-
up.
5. Installare: • Vite di accesso al riferimento per fasatura CONTROLLO E CARICA DELLA
BATTERIA
Le batterie generano un gas idro-
geno esplosivo e contengono
come elettrolito l’acido solforico,
velenoso e corrosivo. Si devono
perciò osservare sempre le pre-
cauzioni che seguono:
• Indossare occhiali protettivi
quando si maneggiano le batte-
rie o si lavora in prossimità di
esse.
• Caricare le batterie in ambienti ben ventilati.
• Tenere le batterie lontane da fuo- co, scintille o fiamme aperte (ad
es. saldatrici, sigarette accese).
• NON FUMARE caricando o maneggiando batterie.
• TENERE LE BATTERIE E
L’ELETTROLITO FUORI DALLA
PORTATA DEI BAMBINI.
• Evitare che l’elettrolito venga a
contatto con la pelle, poiché può
provocare gravi ustioni e danni
permanenti agli occhi.
PRONTO SOCCORSO IN CASO DI
CONTATTO CON PARTI DEL COR-
PO:
CONTATTO ESTERNO
• Pelle — Sciacquare con acqua.
• Occhi — Sciacquare con acqua per 15 minuti e rivolgersi immedi-
atamente a un medico.
INGESTIONE
• Bere grandi quantità d’acqua o di
latte, quindi latte di magnesia,
uovo sbattuto od olio vegetale.
Rivolgersi immediatamente a un
medico.
Tempi, amperaggio e tensione di
carica per una batteria MF sono di-
versi da quelli delle batterie con-
venzionali. Caricare la batteria MF
come indicato nelle figure esplica-
tive. Se la batteria viene sovraccar-
icata, il livello dell’elettrolito
scende notevolmente. Pertanto in
fase di carica della batteria è nec-
essario prestare la massima atten-
zione.
Distanza elettrodi cande-
la di accensione: 0.7–0.8 mm (0.028–
0.031 in)
Candela d’accensione: 13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboscopio:YM-33277-A/90890-
03141

3-34
IMPIANTO ELETTRICO
Poiché le batterie MF sono sigillate,
non è possibile verificare lo stato di
carica della batteria misurando la
gravità specifica dell’elettrolito. Per-
tanto la carica della batteria deve es-
sere controllata misurando la
tensione ai terminali.
1. Togliere:•Sella
2. Scollegare: • Cavi batteria
(dai terminali della batteria)
Per prima cosa staccare il cavo
negativo "1", quindi il cavo positi-
vo "2".
3. Togliere:• Nastro batteria
• Batteria
4. Misurare: • Carica batteria
Operazioni per la misurazione:
a. Collegare un tester tascabile "1" ai terminali batteria.
• Lo stato di carica di una batteria MF può essere verificato misurando la
sua tensione a circuito aperto (cioè
la tensione quando il terminale pos-
itivo è scollegato).
• Non è necessaria alcuna carica quando la tensione a circuito aperto
è uguale o superiore a 12.8 V.
b. Controllare la carica della batte- ria, come mostrato nelle tabelle e
nel seguente esempio. Esempio
Tensione a circuito aperto = 12.0 V
Tempo di carica = 6.5 ore
Carica della batteria = 20 ~ 30%
A. Relazione tra tensione a cir-
cuito aperto e tempo di carica
20 °C (68 °F)(Questi valori
variano con la temperatura,
la condizione delle piastre
della batteria e il livello
dell’elettrolito).
B. Tensione a circuito aperto
C. Tempo di carica (ore)
D. Tempo (minuti)
E. Condizione di carica della batteria
F. Temperatura ambiente 20 °C (68 °F)
a. Carica
b. Controllare la tensione a cir-
cuito aperto
5. Caricare:
•Batteria(fare riferimento alla relativa figu-
ra del metodo di carica)
Non eseguire la carica rapida della
batteria.
• Non smontare mai i tappi sig-illanti della batteria MF.
• Non utilizzare caricabatteria rapi- di, che introducono rapidamente
una corrente ad alto amperaggio,
provocando il surriscaldamento
della batteria e danneggiandone
le piastre.
• Se non è possibile regolare la corrente di carica del caricabat-
teria, fare attenzione a non
sovraccaricare la batteria.
• Quando si effettua la carica, la batteria deve essere rimossa dal
mezzo. (se si deve effettuare la
carica con la batteria montata sul
mezzo, staccare il cavo negativo
dal terminale della batteria).
• Per ridurre il rischio di scintille, non collegare il caricabatteria
all’alimentazione prima di aver
collegato i cavi del caricabatteria
alla batteria.
• Prima di scollegare i morsetti dei cavi del caricabatteria dai termi-
nali della batteria, spegnere il
caricabatteria.
• Accertare che i morsetti dei cavi del caricabatteria siano a contat-
to completo con il terminale della
batteria e che non siano in corto-
circuito. Un morsetto corroso
può generare calore nella zona di
contatto e una molla debole del
morsetto può provocare scintille.
• Se in qualsiasi momento del pro- cesso di carica la batteria risulta
molto calda al tatto, scollegare il
caricabatteria e lasciar raffred-
dare la batteria prima di ricolle-
garlo. Le batterie surriscaldate
possono esplodere!
• Come mostrato nella figura seg- uente, la tensione a circuito aper-
to di una batteria MF si stabilizza
circa 30 minuti dopo il completa-
mento della carica. Pertanto, una
volta completata la ricarica, at-
tendere 30 minuti prima di mis-
urare la tensione a circuito
aperto.
Puntuale positivo del tester →ter-
minale positivo batteria
Puntuale negativo tester →termi-
nale negativo batteria

3-35
IMPIANTO ELETTRICO

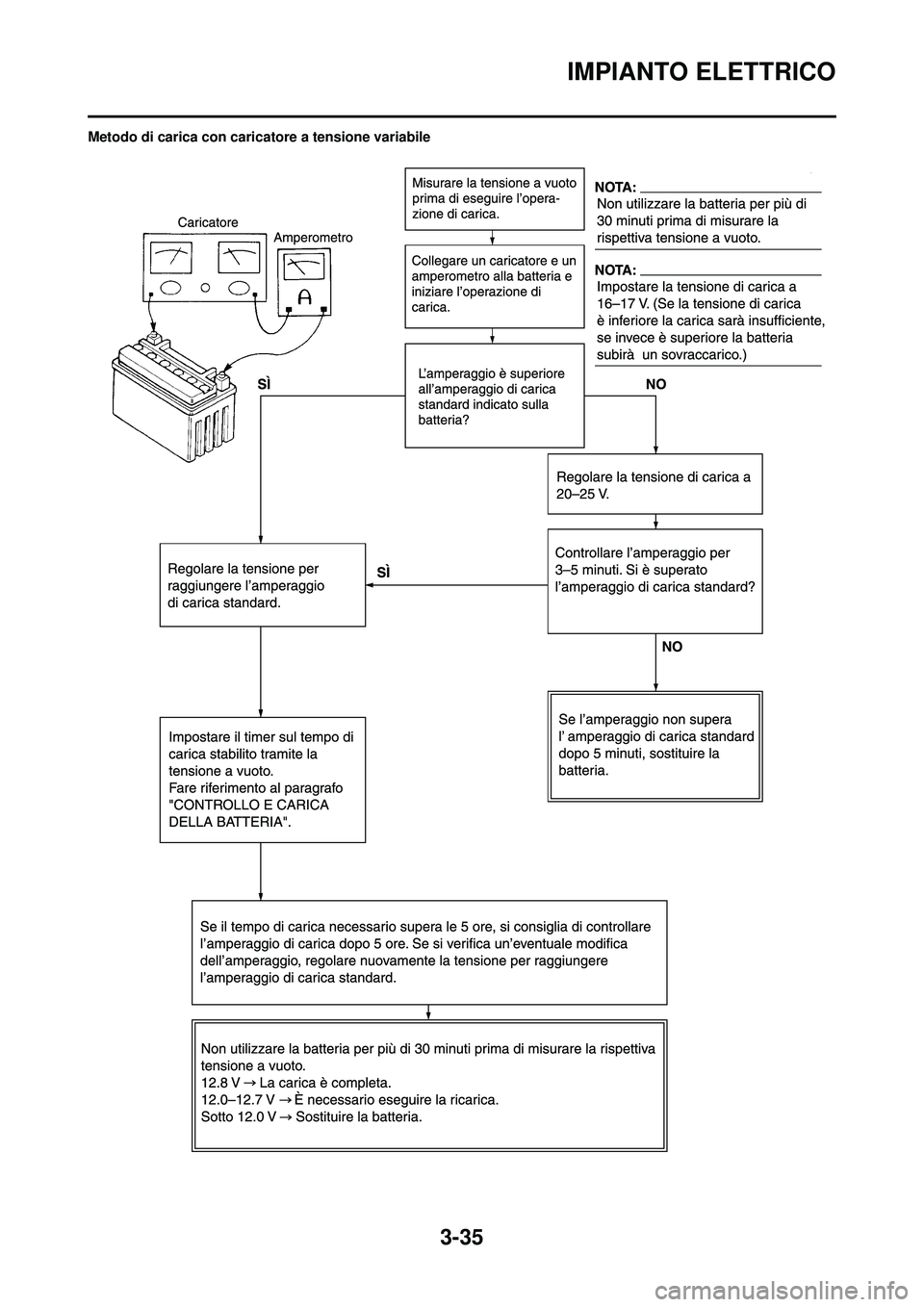

Metodo di carica con caricatore a tensione variabile
