YAMAHA WR 250F 2009 Manuale duso (in Italian)

3-6

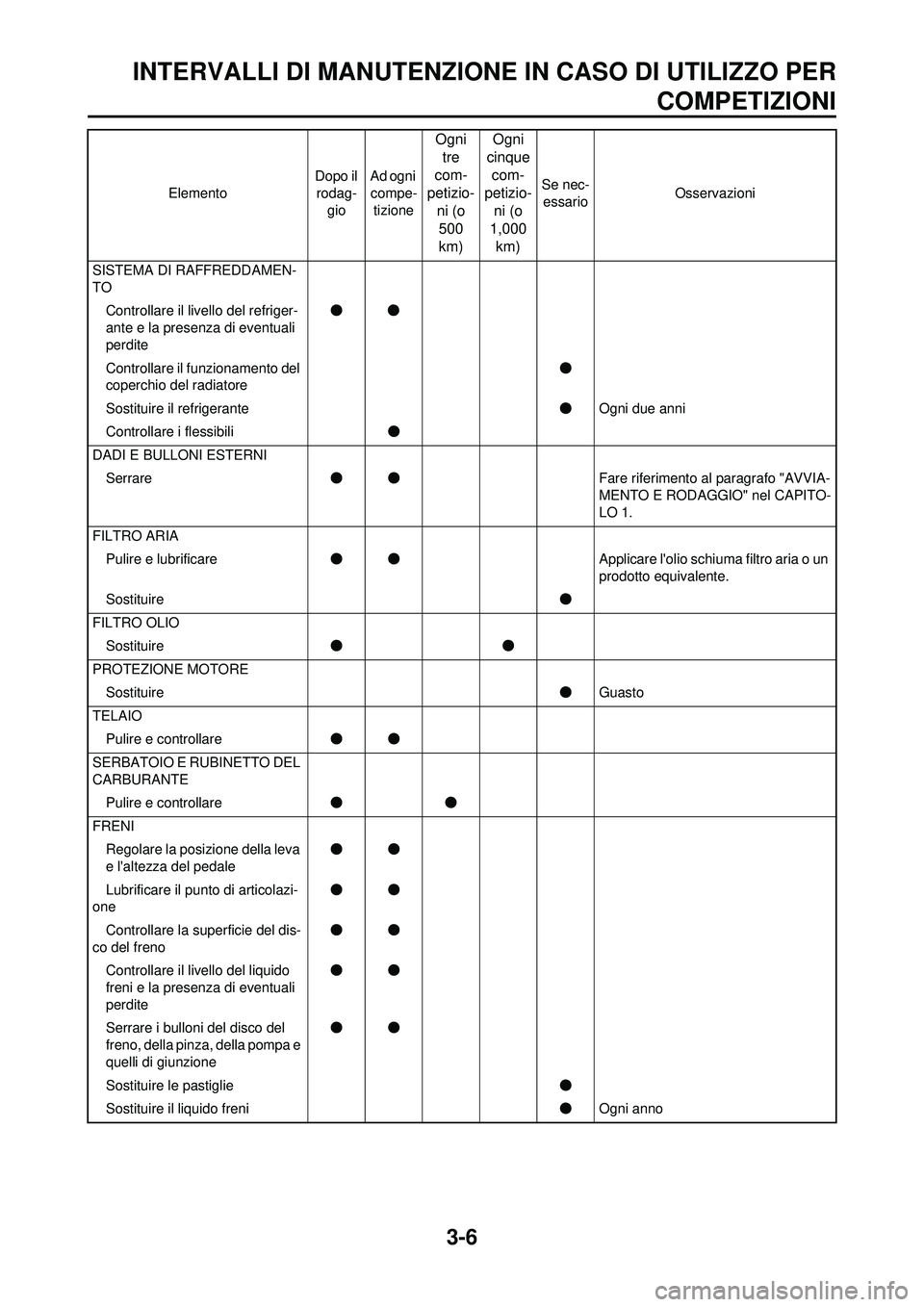

INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PERCOMPETIZIONI
SISTEMA DI RAFFREDDAMEN-
TO
Controllare il livello del refriger-
ante e la presenza di eventuali
perdite ●●
Controllare il funzionamento del
coperchio del radiatore ●
Sostituire il refrigerante ●Ogni due anni
Controllare i flessibili ●
DADI E BULLONI ESTERNI Serrare ●● Fare riferimento al paragrafo "AVVIA-
MENTO E RODAGGIO" nel CAPITO-
LO 1.
FILTRO ARIA Pulire e lubrificare ●● Applicare l'olio schiuma filtro aria o un
prodotto equivalente.
Sostituire ●
FILTRO OLIO Sostituire ●●
PROTEZIONE MOTORE Sostituire ●Guasto
TELAIO Pulire e controllare ●●
SERBATOIO E RUBINETTO DEL
CARBURANTE Pulire e controllare ●●
FRENI Regolare la posizione della leva
e l'altezza del pedale ●●
Lubrificare il punto di articolazi-
one ●●
Controllare la superficie del dis-
co del freno ●●
Controllare il livello del liquido
freni e la presenza di eventuali
perdite ●●
Serrare i bulloni del disco del
freno, della pinza, della pompa e
quelli di giunzione ●●
Sostituire le pastiglie ●
Sostituire il liquido freni ●Ogni anno
Elemento
Dopo il
rodag- gio Ad ogni
compe- tizione
Ogni tre
com-
petizio- ni (o
500
km) Ogni
cinque com-
petizio- ni (o
1,000 km)
Se nec-
essario Osservazioni

3-7

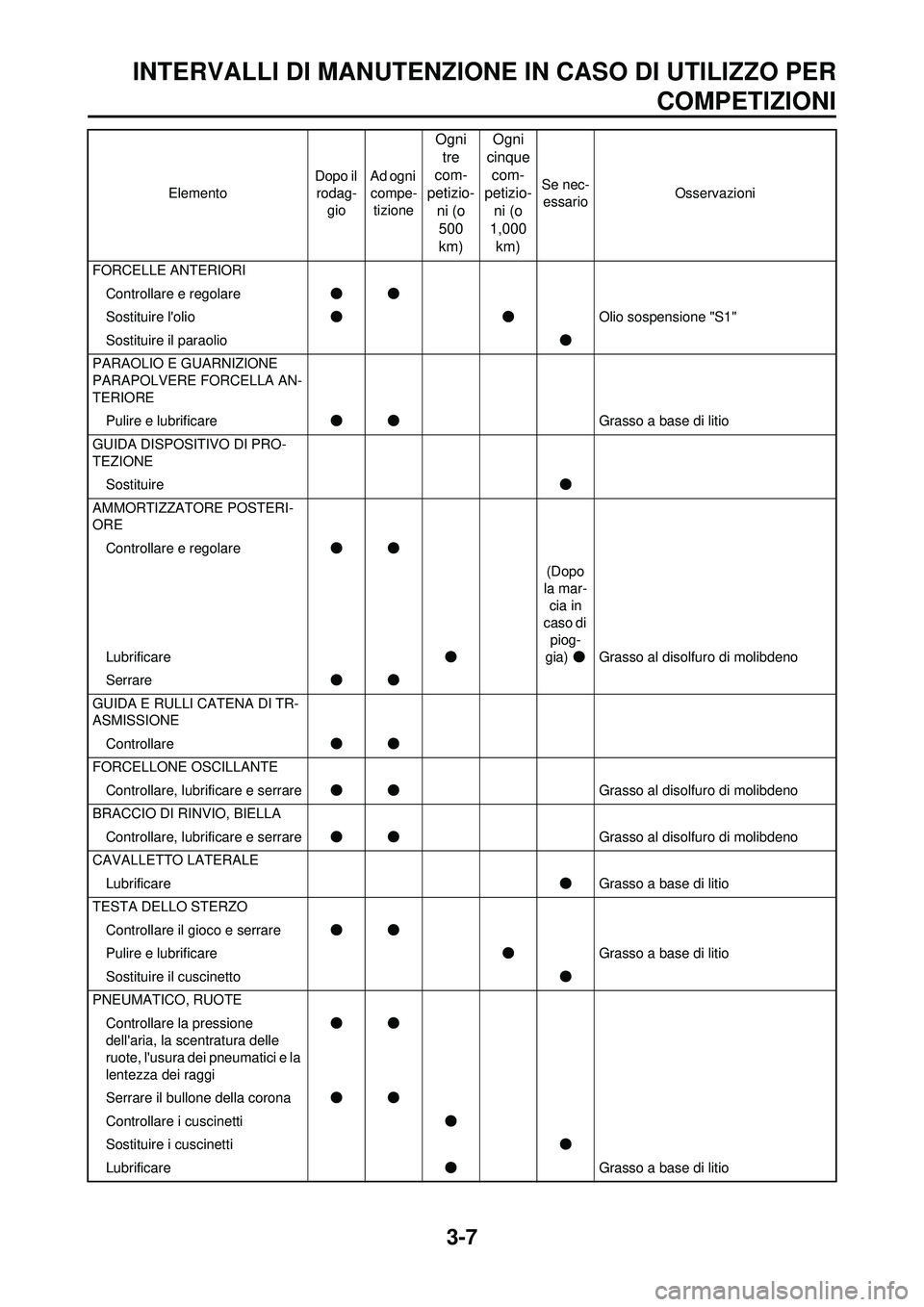

INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PERCOMPETIZIONI
FORCELLE ANTERIORI
Controllare e regolare ●●
Sostituire l'olio ●● Olio sospensione "S1"
Sostituire il paraolio ●
PARAOLIO E GUARNIZIONE
PARAPOLVERE FORCELLA AN-
TERIORE Pulire e lubrificare ●● Grasso a base di litio
GUIDA DISPOSITIVO DI PRO-
TEZIONE Sostituire ●
AMMORTIZZATORE POSTERI-
ORE Controllare e regolare ●●
Lubrificare ●(Dopo
la mar- cia in
caso di
piog-
gia) ●Grasso al disolfuro di molibdeno
Serrare ●●
GUIDA E RULLI CATENA DI TR-
ASMISSIONE Controllare ●●
FORCELLONE OSCILLANTE Controllare, lubrificare e serrare ●● Grasso al disolfuro di molibdeno
BRACCIO DI RINVIO, BIELLA Controllare, lubrificare e serrare ●● Grasso al disolfuro di molibdeno
CAVALLETTO LATERALE Lubrificare ●Grasso a base di litio
TESTA DELLO STERZO Controllare il gioco e serrare ●●
Pulire e lubrificare ●Grasso a base di litio
Sostituire il cuscinetto ●
PNEUMATICO, RUOTE Controllare la pressione
dell'aria, la scentratura delle
ruote, l'usura dei pneumatici e la
lentezza dei raggi ●●
Serrare il bullone della corona ●●
Controllare i cuscinetti ●
Sostituire i cuscinetti ●
Lubrificare ●Grasso a base di litio
Elemento
Dopo il
rodag- gio Ad ogni
compe- tizione
Ogni tre
com-
petizio- ni (o
500
km) Ogni
cinque com-
petizio- ni (o
1,000 km)
Se nec-
essario Osservazioni

3-8

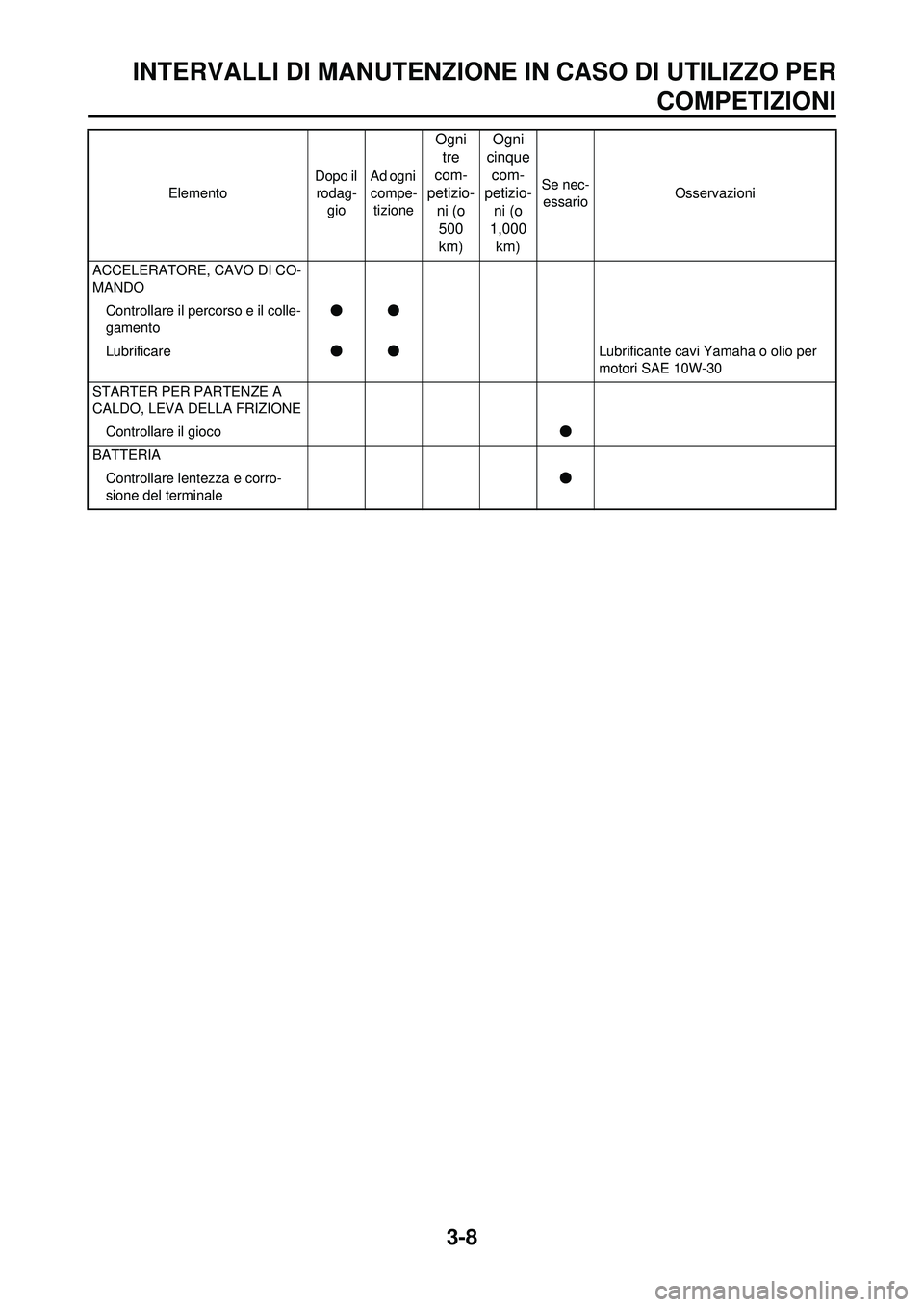

INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PERCOMPETIZIONI
ACCELERATORE, CAVO DI CO-
MANDO
Controllare il percorso e il colle-
gamento ●●
Lubrificare ●● Lubrificante cavi Yamaha o olio per
motori SAE 10W-30
STARTER PER PARTENZE A
CALDO, LEVA DELLA FRIZIONE Controllare il gioco ●
BATTERIA Controllare lentezza e corro-
sione del terminale ●
Elemento
Dopo il
rodag- gio Ad ogni
compe- tizione
Ogni tre
com-
petizio- ni (o
500
km) Ogni
cinque com-
petizio- ni (o
1,000 km)
Se nec-
essario Osservazioni

3-9

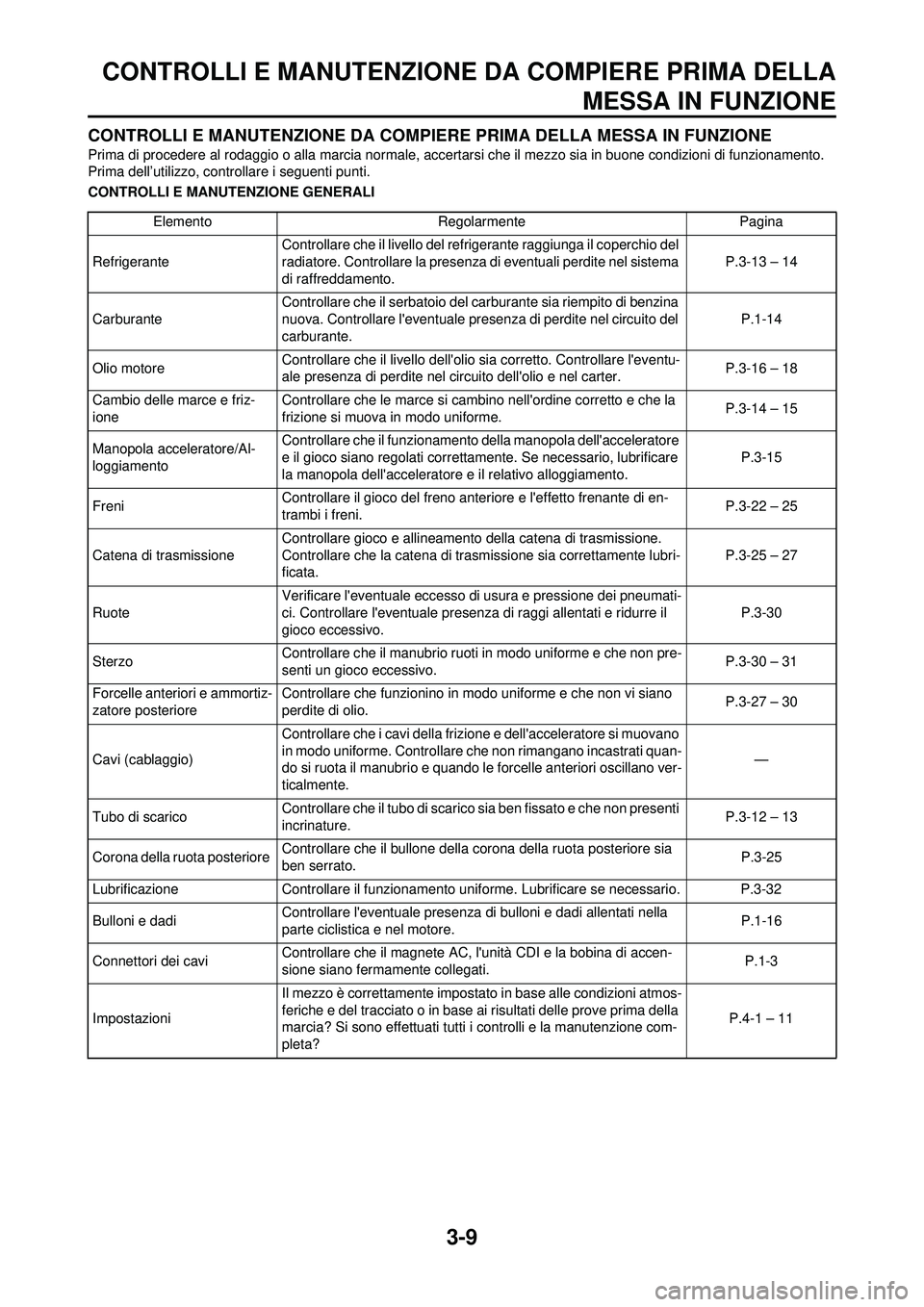

CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLAMESSA IN FUNZIONE
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN FUNZIONE
Prima di procedere al rodaggio o alla marcia normale, accertarsi che il mezzo sia in buone condizioni di funzionamento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
Refrigerante Controllare che il livello del refrigerante raggiunga il coperchio del
radiatore. Controllare la presenza di eventuali perdite nel sistema
di raffreddamento.
P.3-13 – 14
Carburante Controllare che il serbatoio del carburante sia riempito di benzina
nuova. Controllare l'eventuale presenza di perdite nel circuito del
carburante. P.1-14
Olio motore Controllare che il livello dell'olio sia corretto. Controllare l'eventu-
ale presenza di perdite nel circuito dell'olio e nel carter.
P.3-16 – 18
Cambio delle marce e friz-
ione Controllare che le marce si cambino nell'ordine corretto e che la
frizione si muova in modo uniforme.
P.3-14 – 15
Manopola acceleratore/Al-
loggiamento Controllare che il funzionamento della manopola dell'acceleratore
e il gioco siano regolati correttamente. Se necessario, lubrificare
la manopola dell'acceleratore e il relativo alloggiamento.
P.3-15
Freni Controllare il gioco del freno anteriore e l'effetto frenante di en-
trambi i freni. P.3-22 – 25
Catena di trasmissione Controllare gioco e allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia correttamente lubri-
ficata.
P.3-25 – 27
Ruote Verificare l'eventuale eccesso di usura e pressione dei pneumati-
ci. Controllare l'eventuale presenza di raggi allentati e ridurre il
gioco eccessivo. P.3-30
Sterzo Controllare che il manubrio ruoti in modo uniforme e che non pre-
senti un gioco eccessivo.
P.3-30 – 31
Forcelle anteriori e ammortiz-
zatore posteriore Controllare che funzionino in modo uniforme e che non vi siano
perdite di olio.
P.3-27 – 30
Cavi (cablaggio) Controllare che i cavi della frizione e dell'acceleratore si muovano
in modo uniforme. Controllare che non rimangano incastrati quan-
do si ruota il manubrio e quando le forcelle anteriori oscillano ver-
ticalmente.
—
Tubo di scarico Controllare che il tubo di scarico sia ben fissato e che non presenti
incrinature. P.3-12 – 13
Corona della ruota posteriore Controllare che il bullone della corona della ruota posteriore sia
ben serrato. P.3-25
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P.3-32
Bulloni e dadi Controllare l'eventuale presenza di bulloni e dadi allentati nella
parte ciclistica e nel motore. P.1-16
Connettori dei cavi Controllare che il magnete AC, l'unità CDI e la bobina di accen-
sione siano fermamente collegati. P.1-3
Impostazioni Il mezzo è correttamente impostato in base alle condizioni atmos-
feriche e del tracciato o in base ai risultati delle prove prima della
marcia? Si sono effettuati tutti i controlli e la manutenzione com-
pleta? P.4-1 – 11

3-10
MOTORE
MOTORE

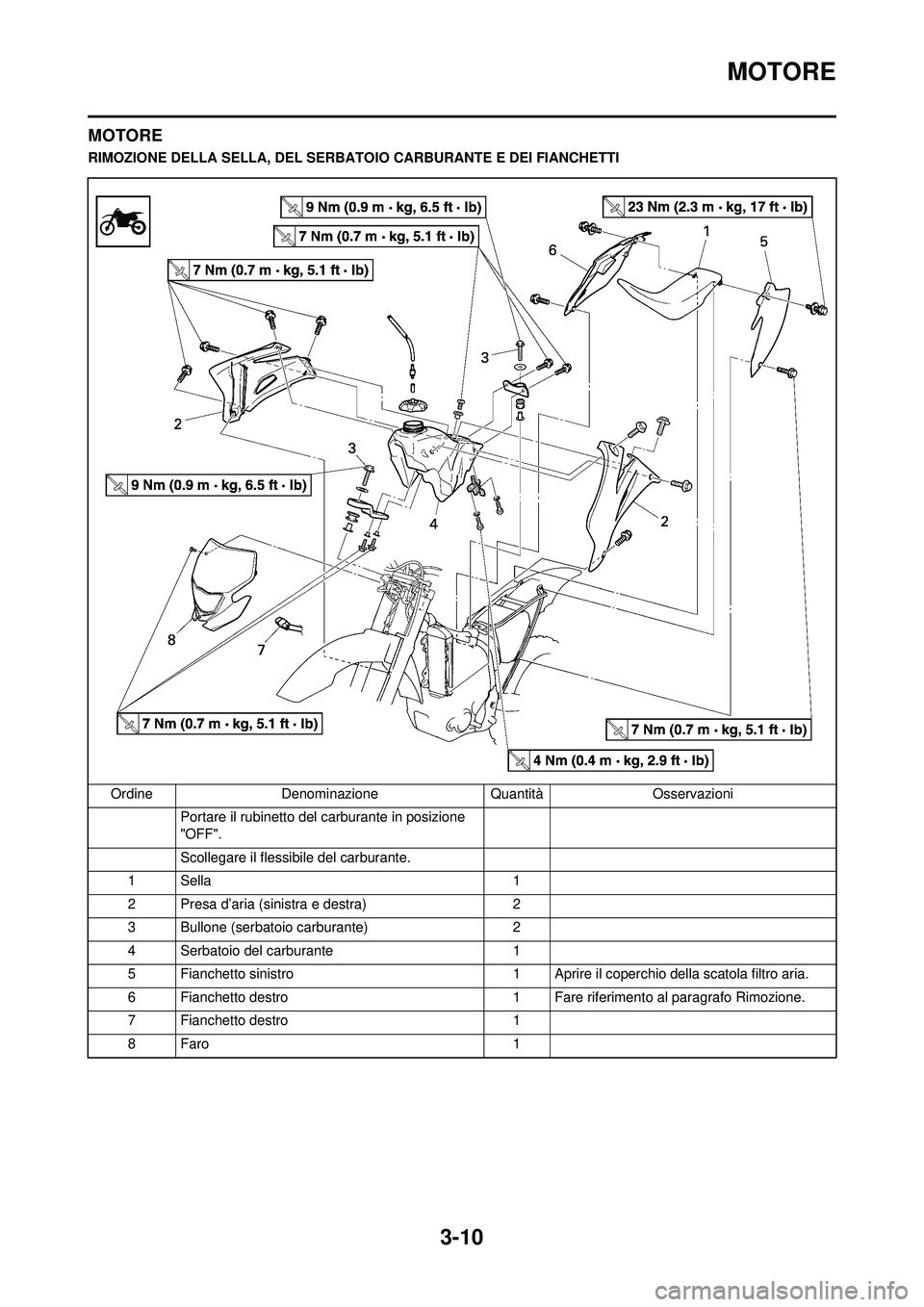

RIMOZIONE DELLA SELLA, DEL SERBATOIO CARBURANTE E DEI FIANCHETTIOrdine Denominazione Quantità Osservazioni Portare il rubinetto del carburante in posizione
"OFF".
Scollegare il flessibile del carburante.
1Sella 1
2 Presa d’aria (sinistra e destra) 2
3 Bullone (serbatoio carburante) 2
4 Serbatoio del carburante 1
5 Fianchetto sinistro 1 Aprire il coperchio della scatola filtro aria.
6 Fianchetto destro 1 Fare riferimento al paragrafo Rimozione.
7 Fianchetto destro 1
8Faro 1

3-11
MOTORE

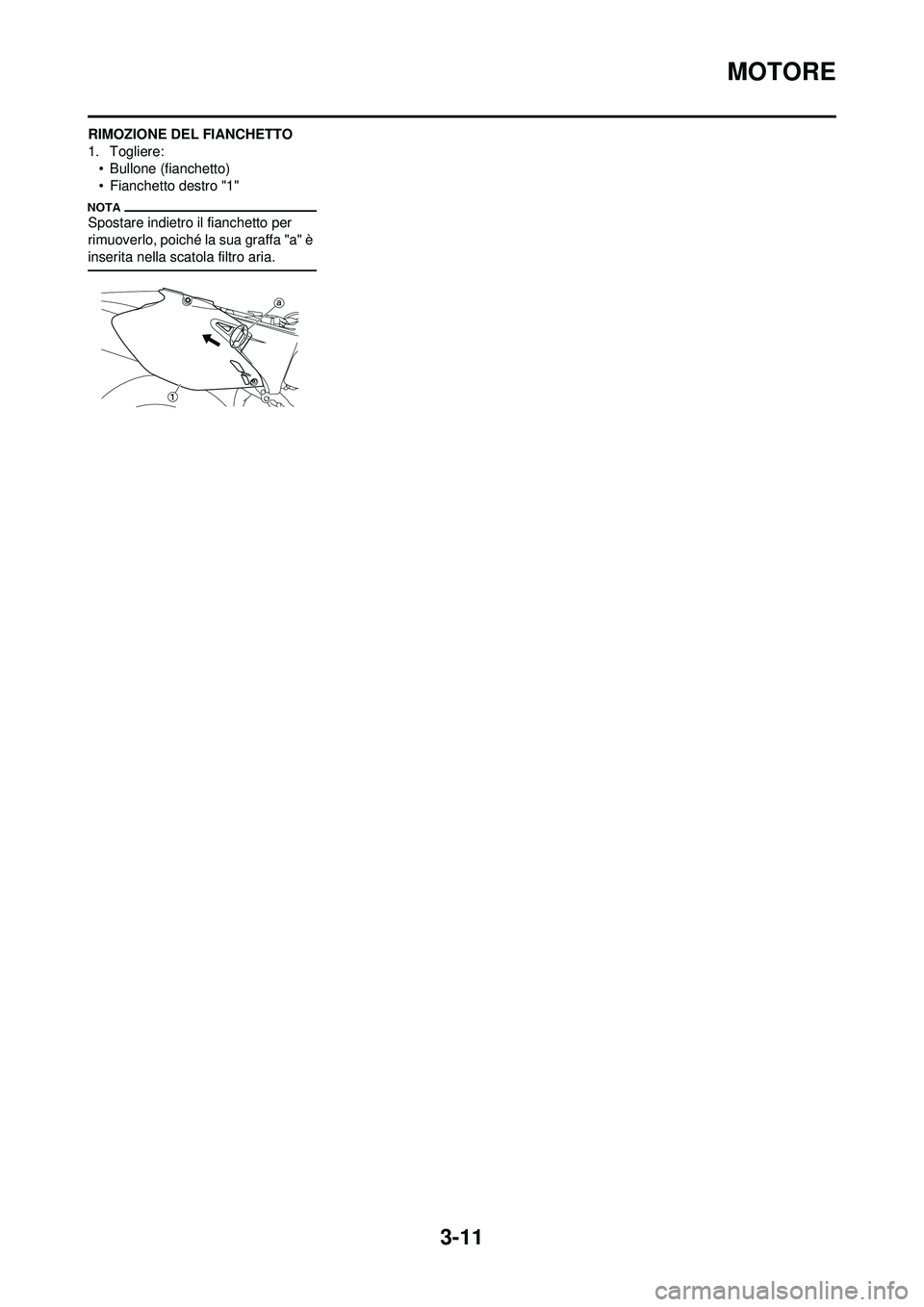

RIMOZIONE DEL FIANCHETTO
1. Togliere:• Bullone (fianchetto)
• Fianchetto destro "1"
Spostare indietro il fianchetto per
rimuoverlo, poiché la sua graffa "a" è
inserita nella scatola filtro aria.

3-12
MOTORE

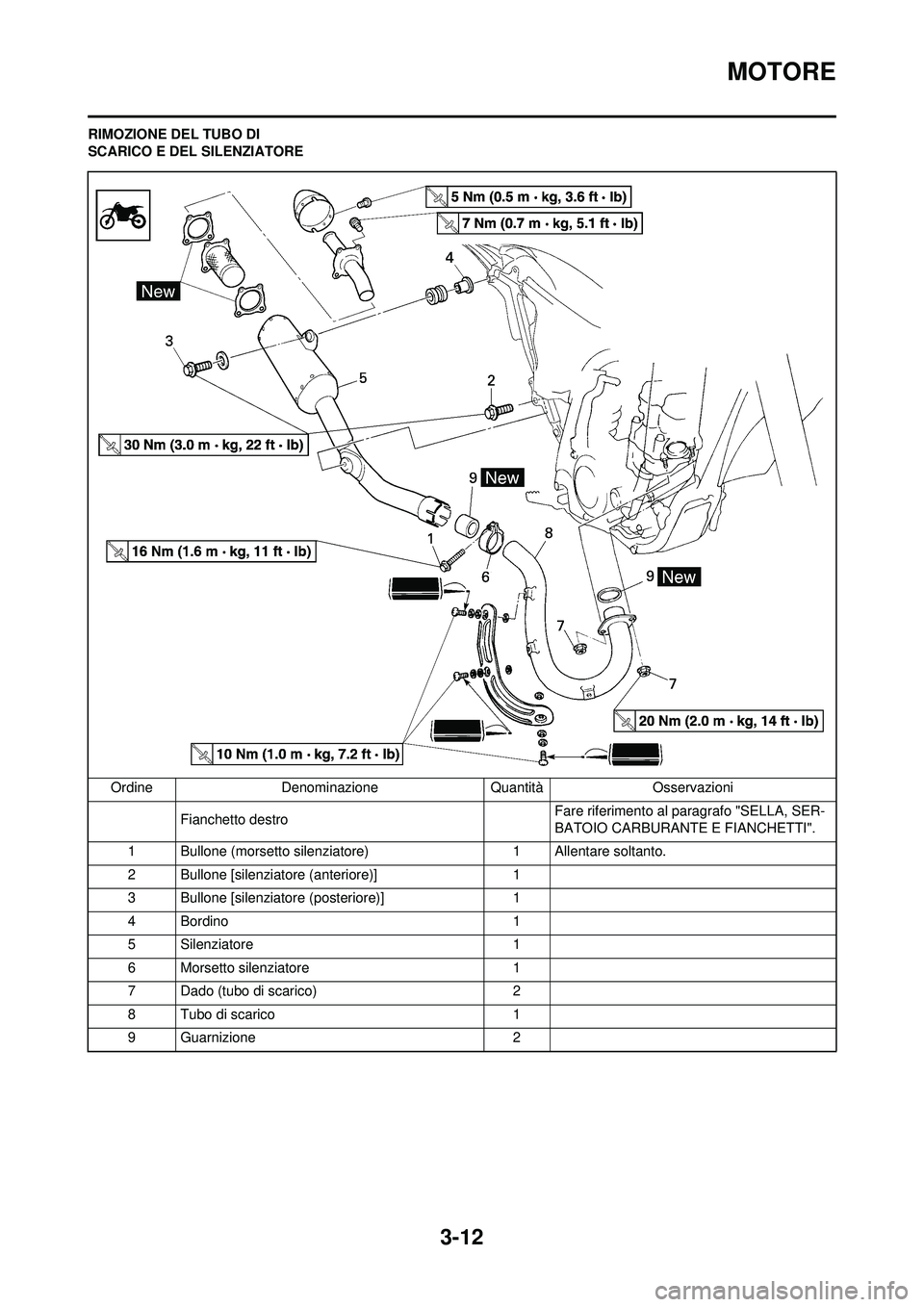

RIMOZIONE DEL TUBO DI
SCARICO E DEL SILENZIATOREOrdine Denominazione Quantità Osservazioni Fianchetto destro Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
1 Bullone (morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziatore (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Bordino 1
5 Silenziatore 1
6 Morsetto silenziatore 1
7 Dado (tubo di scarico) 2
8 Tubo di scarico 1
9 Guarnizione 2

3-13
MOTORE

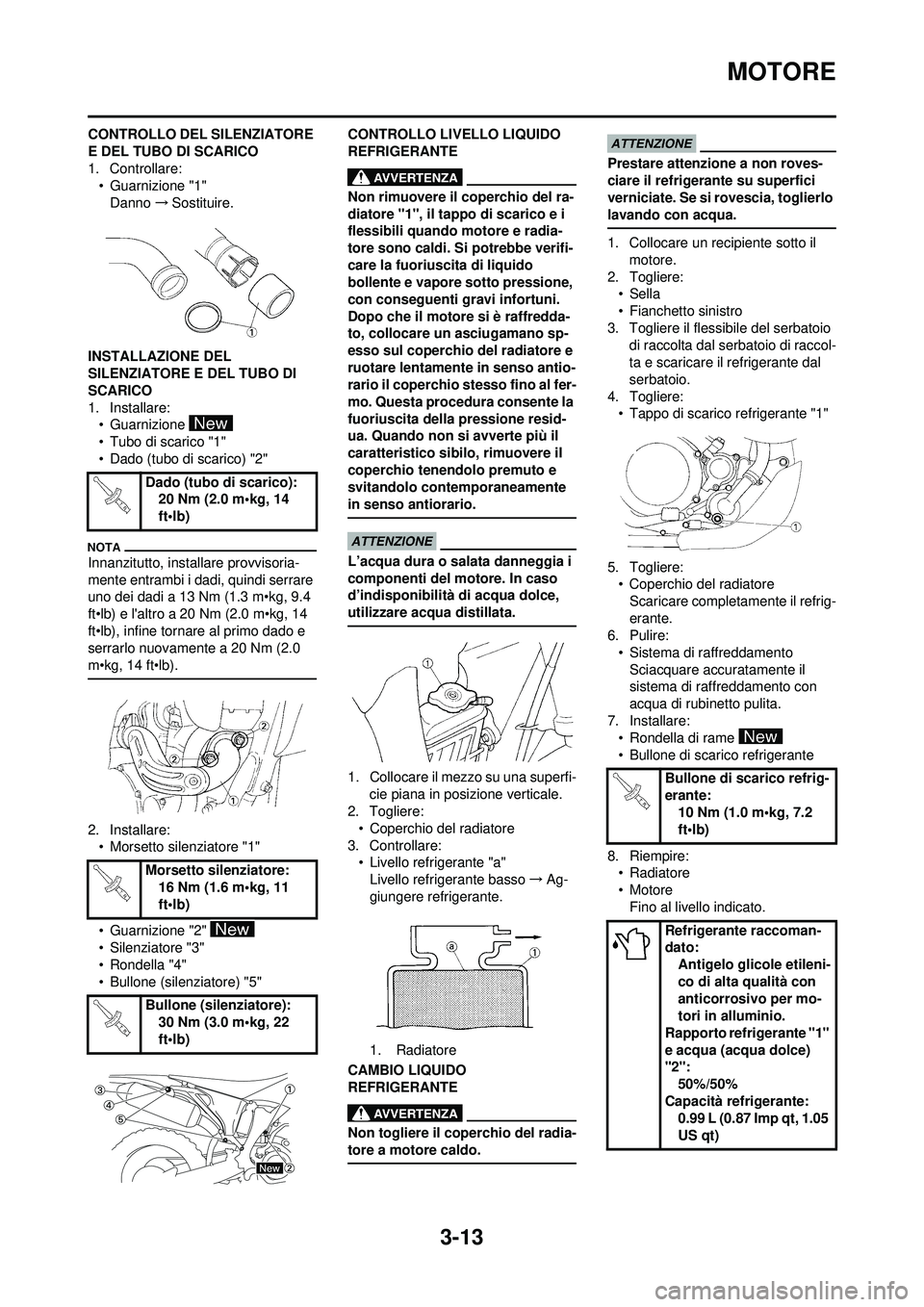

CONTROLLO DEL SILENZIATORE
E DEL TUBO DI SCARICO
1. Controllare:• Guarnizione "1"
Danno →Sostituire.
INSTALLAZIONE DEL
SILENZIATORE E DEL TUBO DI
SCARICO
1. Installare: • Guarnizione
• Tubo di scarico "1"
• Dado (tubo di scarico) "2"
Innanzitutto, installare provvisoria-
mente entrambi i dadi, quindi serrare
uno dei dadi a 13 Nm (1.3 m•kg, 9.4
ft•lb) e l'altro a 20 Nm (2.0 m•kg, 14
ft•lb), infine tornare al primo dado e
serrarlo nuovamente a 20 Nm (2.0
m•kg, 14 ft•lb).
2. Installare:• Morsetto silenziatore "1"
• Guarnizione "2"
• Silenziatore "3"
• Rondella "4"
• Bullone (silenziatore) "5" CONTROLLO LIVELLO LIQUIDO
REFRIGERANTE
Non rimuovere il coperchio del ra-
diatore "1", il tappo di scarico e i
flessibili quando motore e radia-
tore sono caldi. Si potrebbe verifi-
care la fuoriuscita di liquido
bollente e vapore sotto pressione,
con conseguenti gravi infortuni.
Dopo che il motore si è raffredda-
to, collocare un asciugamano sp-
esso sul coperchio del radiatore e
ruotare lentamente in senso antio-
rario il coperchio stesso fino al fer-
mo. Questa procedura consente la
fuoriuscita della pressione resid-
ua. Quando non si avverte più il
caratteristico sibilo, rimuovere il
coperchio tenendolo premuto e
svitandolo contemporaneamente
in senso antiorario.
L’acqua dura o salata danneggia i
componenti del motore. In caso
d’indisponibilità di acqua dolce,
utilizzare acqua distillata.
1. Collocare il mezzo su una superfi-
cie piana in posizione verticale.
2. Togliere:
• Coperchio del radiatore
3. Controllare: • Livello refrigerante "a"
Livello refrigerante basso →Ag-
giungere refrigerante.
1. Radiatore
CAMBIO LIQUIDO
REFRIGERANTE
Non togliere il coperchio del radia-
tore a motore caldo.
Prestare attenzione a non roves-
ciare il refrigerante su superfici
verniciate. Se si rovescia, toglierlo
lavando con acqua.
1. Collocare un recipiente sotto il motore.
2. Togliere: • Sella
• Fianchetto sinistro
3. Togliere il flessibile del serbatoio di raccolta dal serbatoio di raccol-
ta e scaricare il refrigerante dal
serbatoio.
4. Togliere: • Tappo di scarico refrigerante "1"
5. Togliere: • Coperchio del radiatore
Scaricare completamente il refrig-
erante.
6. Pulire:
• Sistema di raffreddamentoSciacquare accuratamente il
sistema di raffreddamento con
acqua di rubinetto pulita.
7. Installare: • Rondella di rame
• Bullone di scarico refrigerante
8. Riempire: •Radiatore
•Motore
Fino al livello indicato.
Dado (tubo di scarico):
20 Nm (2.0 m•kg, 14
ft•lb)
Morsetto silenziatore: 16 Nm (1.6 m•kg, 11
ft•lb)
Bullone (silenziatore): 30 Nm (3.0 m•kg, 22
ft•lb)
Bullone di scarico refrig-
erante:10 Nm (1.0 m•kg, 7.2
ft•lb)
Refrigerante raccoman-
dato: Antigelo glicole etileni-
co di alta qualità con
anticorrosivo per mo-
tori in alluminio.
Rapporto refrigerante "1"
e acqua (acqua dolce)
"2": 50%/50%
Capacità refrigerante: 0.99 L (0.87 Imp qt, 1.05
US qt)

3-14
MOTORE

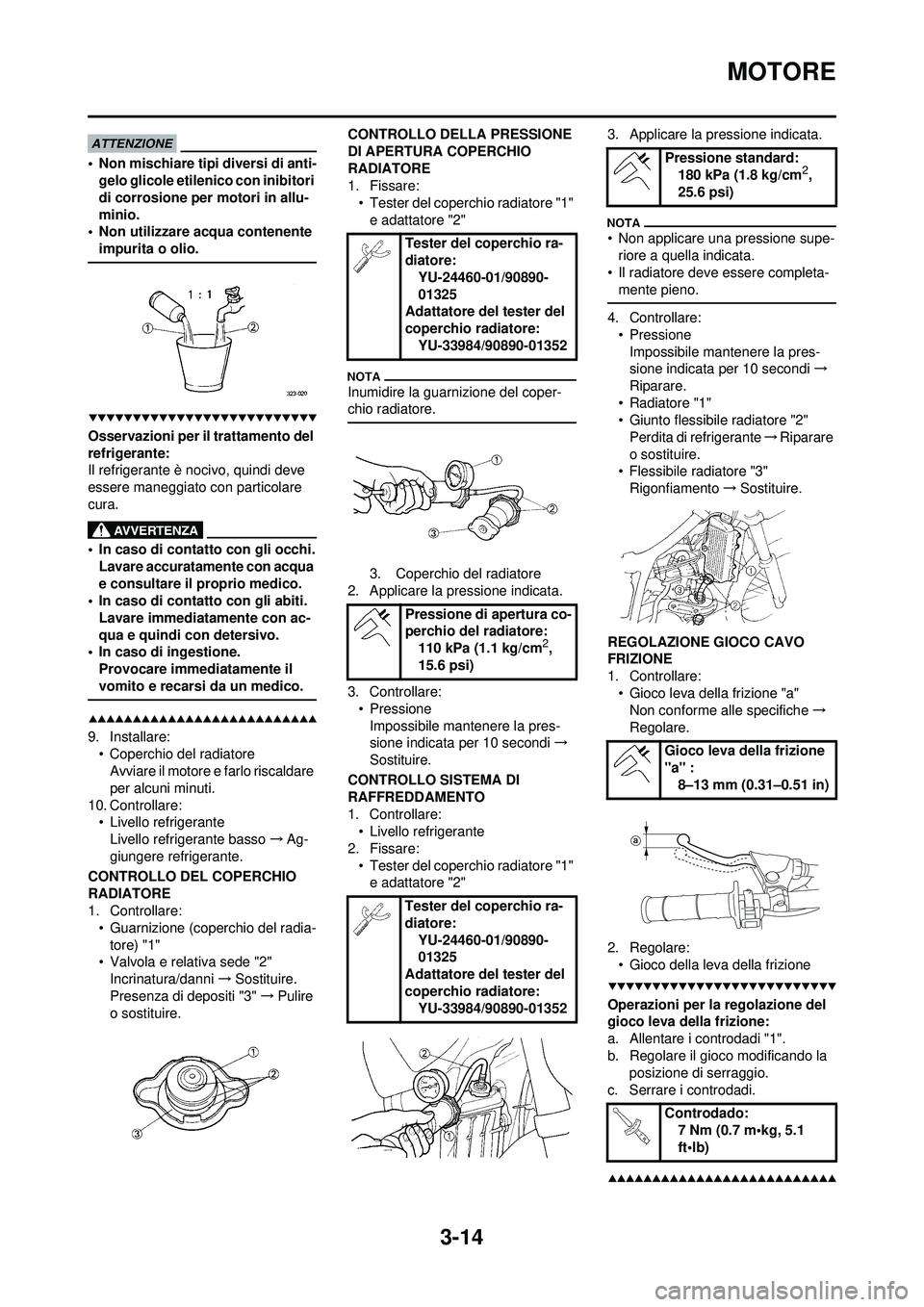

• Non mischiare tipi diversi di anti-gelo glicole etilenico con inibitori
di corrosione per motori in allu-
minio.
• Non utilizzare acqua contenente
impurita o olio.
Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo, quindi deve
essere maneggiato con particolare
cura.
• In caso di contatto con gli occhi.Lavare accuratamente con acqua
e consultare il proprio medico.
• In caso di contatto con gli abiti.
Lavare immediatamente con ac-
qua e quindi con detersivo.
• In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
9. Installare:• Coperchio del radiatoreAvviare il motore e farlo riscaldare
per alcuni minuti.
10. Controllare: • Livello refrigerante
Livello refrigerante basso →Ag-
giungere refrigerante.
CONTROLLO DEL COPERCHIO
RADIATORE
1. Controllare: • Guarnizione (coperchio del radia-tore) "1"
• Valvola e relativa sede "2"
Incrinatura/danni →Sostituire.
Presenza di depositi "3" →Pulire
o sostituire. CONTROLLO DELLA PRESSIONE
DI APERTURA COPERCHIO
RADIATORE
1. Fissare:
• Tester del coperchio radiatore "1" e adattatore "2"
Inumidire la guarnizione del coper-
chio radiatore.
3. Coperchio del radiatore
2. Applicare la pressione indicata.
3. Controllare: •PressioneImpossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare: • Livello refrigerante
2. Fissare: • Tester del coperchio radiatore "1" e adattatore "2" 3. Applicare la pressione indicata.
• Non applicare una pressione supe-
riore a quella indicata.
• Il radiatore deve essere completa- mente pieno.
4. Controllare:•PressioneImpossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
•Radiatore "1"
• Giunto flessibile radiatore "2" Perdita di refrigerante →Riparare
o sostituire.
• Flessibile radiatore "3"
Rigonfiamento →Sostituire.
REGOLAZIONE GIOCO CAVO
FRIZIONE
1. Controllare: • Gioco leva della frizione "a"Non conforme alle specifiche →
Regolare.
2. Regolare: • Gioco della leva della frizione
Operazioni per la regolazione del
gioco leva della frizione:
a. Allentare i controdadi "1".
b. Regolare il gioco modificando la posizione di serraggio.
c. Serrare i controdadi.
Tester del coperchio ra-
diatore: YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura co-
perchio del radiatore: 110 kPa (1.1 kg/cm
2,
15.6 psi)
Tester del coperchio ra-
diatore: YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore: YU-33984/90890-01352
Pressione standard:
180 kPa (1.8 kg/cm2,
25.6 psi)
Gioco leva della frizione
"a" : 8–13 mm (0.31–0.51 in)
Controdado: 7 Nm (0.7 m•kg, 5.1
ft•lb)

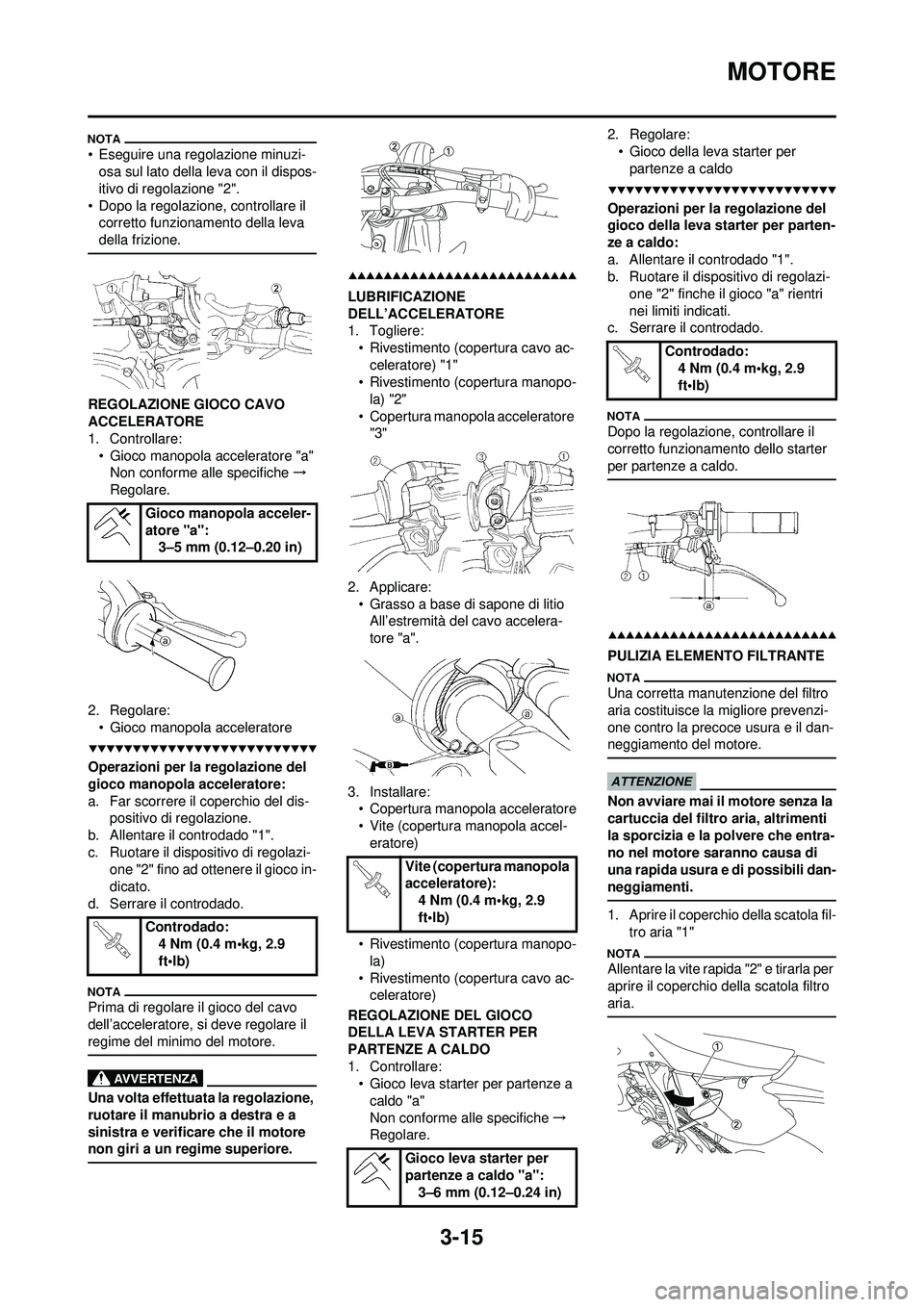

3-15
MOTORE
• Eseguire una regolazione minuzi-osa sul lato della leva con il dispos-
itivo di regolazione "2".
• Dopo la regolazione, controllare il corretto funzionamento della leva
della frizione.
REGOLAZIONE GIOCO CAVO
ACCELERATORE
1. Controllare:
• Gioco manopola acceleratore "a"Non conforme alle specifiche →
Regolare.
2. Regolare: • Gioco manopola acceleratore
Operazioni per la regolazione del
gioco manopola acceleratore:
a. Far scorrere il coperchio del dis- positivo di regolazione.
b. Allentare il controdado "1".
c. Ruotare il dispositivo di regolazi- one "2" fino ad ottenere il gioco in-
dicato.
d. Serrare il controdado.
Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo del motore.
Una volta effettuata la regolazione,
ruotare il manubrio a destra e a
sinistra e verificare che il motore
non giri a un regime superiore.
LUBRIFICAZIONE
DELL’ACCELERATORE
1. Togliere: • Rivestimento (copertura cavo ac-celeratore) "1"
• Rivestimento (copertura manopo-
la) "2"
• Copertura manopola acceleratore "3"
2. Applicare: • Grasso a base di sapone di litioAll’estremità del cavo accelera-
tore "a".
3. Installare: • Copertura manopola acceleratore
• Vite (copertura manopola accel-
eratore)
• Rivestimento (copertura manopo- la)
• Rivestimento (copertura cavo ac- celeratore)
REGOLAZIONE DEL GIOCO
DELLA LEVA STARTER PER
PARTENZE A CALDO
1. Controllare: • Gioco leva starter per partenze a
caldo "a"
Non conforme alle specifiche →
Regolare. 2. Regolare:
• Gioco della leva starter per partenze a caldo
Operazioni per la regolazione del
gioco della leva starter per parten-
ze a caldo:
a. Allentare il controdado "1".
b. Ruotare il dispositivo di regolazi- one "2" finche il gioco "a" rientri
nei limiti indicati.
c. Serrare il controdado.
Dopo la regolazione, controllare il
corretto funzionamento dello starter
per partenze a caldo.
PULIZIA ELEMENTO FILTRANTE
Una corretta manutenzione del filtro
aria costituisce la migliore prevenzi-
one contro la precoce usura e il dan-
neggiamento del motore.
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti
la sporcizia e la polvere che entra-
no nel motore saranno causa di
una rapida usura e di possibili dan-
neggiamenti.
1. Aprire il coperchio della scatola fil- tro aria "1"
Allentare la vite rapida "2" e tirarla per
aprire il coperchio della scatola filtro
aria.
Gioco manopola acceler-
atore "a":3–5 mm (0.12–0.20 in)
Controdado: 4 Nm (0.4 m•kg, 2.9
ft•lb)
Vite (copertura manopola
acceleratore):4 Nm (0.4 m•kg, 2.9
ft•lb)
Gioco leva starter per
partenze a caldo "a": 3–6 mm (0.12–0.24 in)
Controdado:4 Nm (0.4 m•kg, 2.9
ft•lb)
