YAMAHA WR 250F 2009 Manuale duso (in Italian)

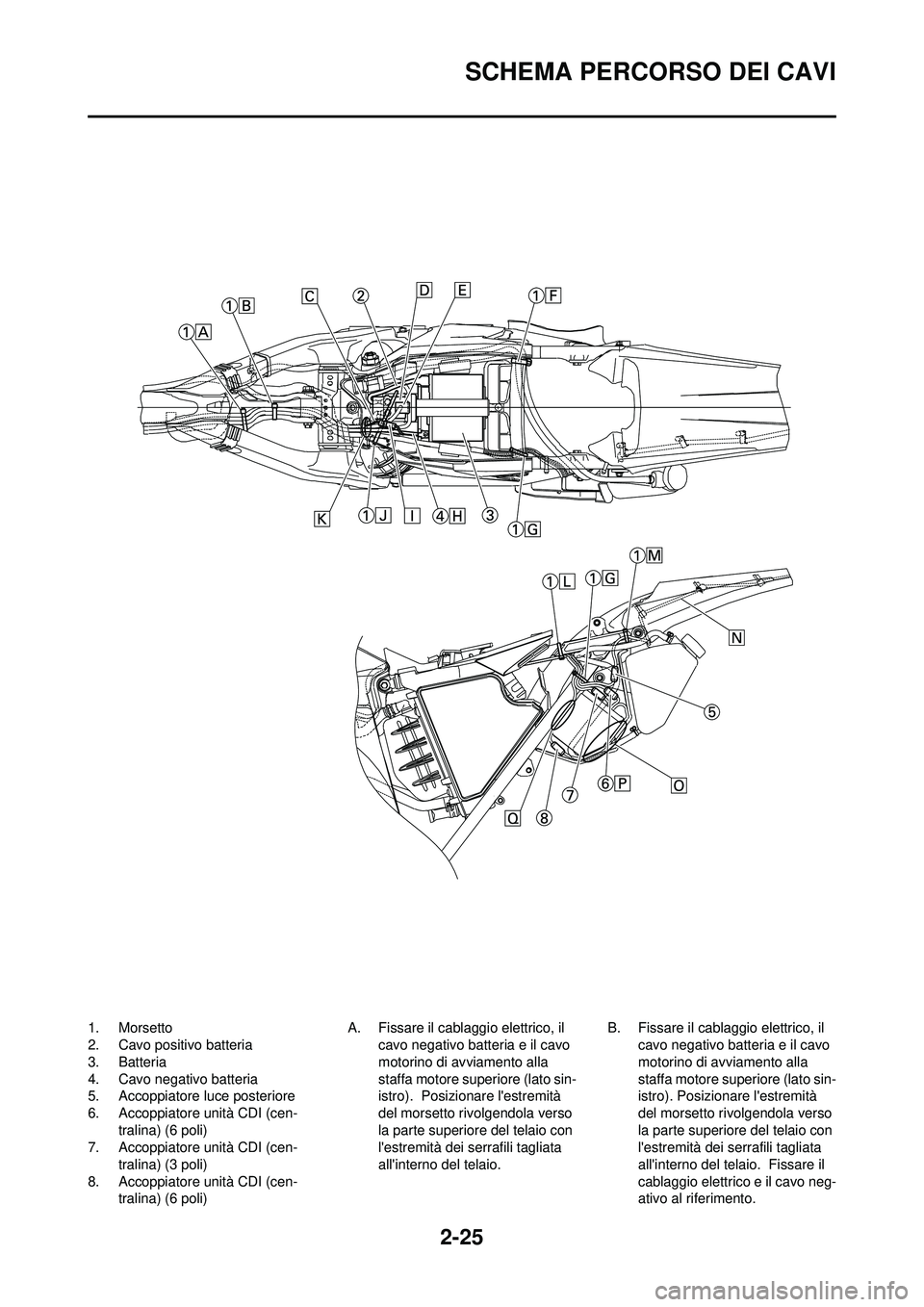

2-25
SCHEMA PERCORSO DEI CAVI
1. Morsetto
2. Cavo positivo batteria
3. Batteria
4. Cavo negativo batteria
5. Accoppiatore luce posteriore
6. Accoppiatore unità CDI (cen-tralina) (6 poli)
7. Accoppiatore unità CDI (cen-
tralina) (3 poli)
8. Accoppiatore unità CDI (cen- tralina) (6 poli) A. Fissare il cablaggio elettrico, il
cavo negativo batteria e il cavo
motorino di avviamento alla
staffa motore superiore (lato sin-
istro). Posizionare l'estremità
del morsetto rivolgendola verso
la parte superiore del telaio con
l'estremità dei serrafili tagliata
all'interno del telaio. B. Fissare il cablaggio elettrico, il
cavo negativo batteria e il cavo
motorino di avviamento alla
staffa motore superiore (lato sin-
istro). Posizionare l'estremità
del morsetto rivolgendola verso
la parte superiore del telaio con
l'estremità dei serrafili tagliata
all'interno del telaio. Fissare il
cablaggio elettrico e il cavo neg-
ativo al riferimento.

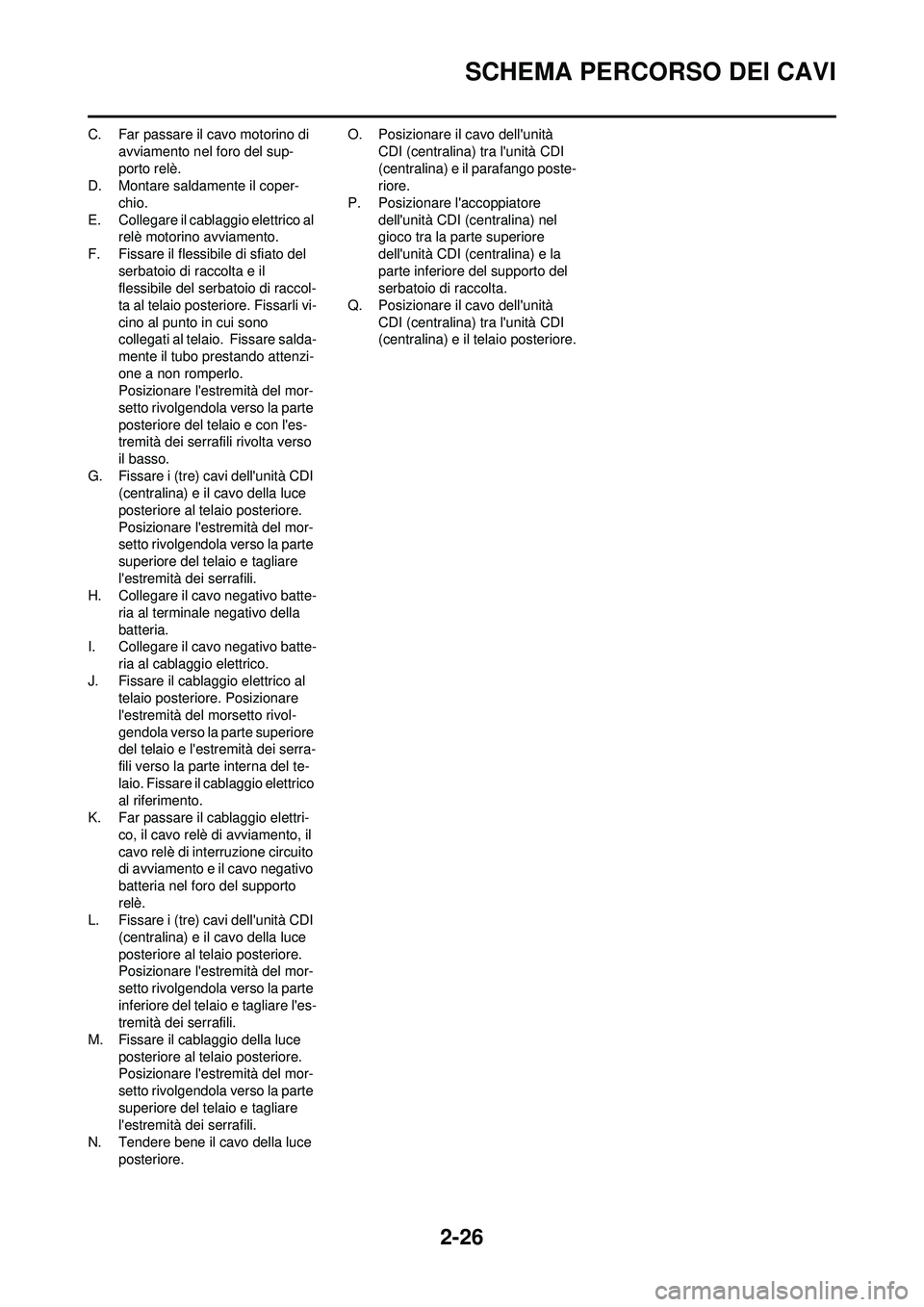

2-26
SCHEMA PERCORSO DEI CAVI
C. Far passare il cavo motorino di avviamento nel foro del sup-
porto relè.
D. Montare saldamente il coper-
chio.
E. Collegare il cablaggio elettrico al relè motorino avviamento.
F. Fissare il flessibile di sfiato del serbatoio di raccolta e il
flessibile del serbatoio di raccol-
ta al telaio posteriore. Fissarli vi-
cino al punto in cui sono
collegati al telaio. Fissare salda-
mente il tubo prestando attenzi-
one a non romperlo.
Posizionare l'estremità del mor-
setto rivolgendola verso la parte
posteriore del telaio e con l'es-
tremità dei serrafili rivolta verso
il basso.
G. Fissare i (tre) cavi dell'unità CDI (centralina) e il cavo della luce
posteriore al telaio posteriore.
Posizionare l'estremità del mor-
setto rivolgendola verso la parte
superiore del telaio e tagliare
l'estremità dei serrafili.
H. Collegare il cavo negativo batte-
ria al terminale negativo della
batteria.
I. Collegare il cavo negativo batte-
ria al cablaggio elettrico.
J. Fissare il cablaggio elettrico al telaio posteriore. Posizionare
l'estremità del morsetto rivol-
gendola verso la parte superiore
del telaio e l'estremità dei serra-
fili verso la parte interna del te-
laio. Fissare il cablaggio elettrico
al riferimento.
K. Far passare il cablaggio elettri-
co, il cavo relè di avviamento, il
cavo relè di interruzione circuito
di avviamento e il cavo negativo
batteria nel foro del supporto
relè.
L. Fissare i (tre) cavi dell'unità CDI
(centralina) e il cavo della luce
posteriore al telaio posteriore.
Posizionare l'estremità del mor-
setto rivolgendola verso la parte
inferiore del telaio e tagliare l'es-
tremità dei serrafili.
M. Fissare il cablaggio della luce posteriore al telaio posteriore.
Posizionare l'estremità del mor-
setto rivolgendola verso la parte
superiore del telaio e tagliare
l'estremità dei serrafili.
N. Tendere bene il cavo della luce posteriore. O. Posizionare il cavo dell'unità
CDI (centralina) tra l'unità CDI
(centralina) e il parafango poste-
riore.
P. Posizionare l'accoppiatore dell'unità CDI (centralina) nel
gioco tra la parte superiore
dell'unità CDI (centralina) e la
parte inferiore del supporto del
serbatoio di raccolta.
Q. Posizionare il cavo dell'unità CDI (centralina) tra l'unità CDI
(centralina) e il telaio posteriore.

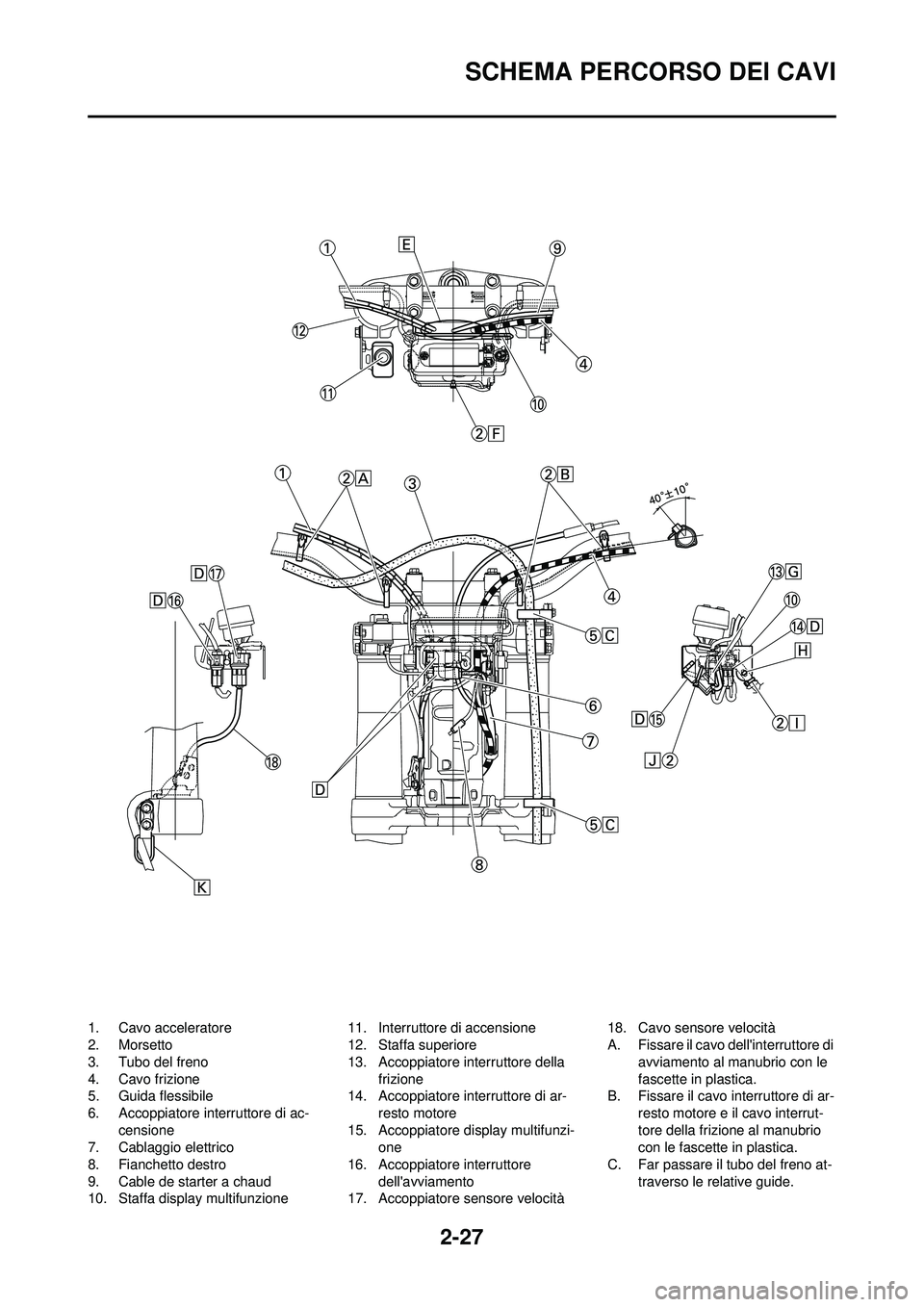

2-27
SCHEMA PERCORSO DEI CAVI
1. Cavo acceleratore
2. Morsetto
3. Tubo del freno
4. Cavo frizione
5. Guida flessibile
6. Accoppiatore interruttore di ac-censione
7. Cablaggio elettrico
8. Fianchetto destro
9. Cable de starter a chaud
10. Staffa display multifunzione 11. Interruttore di accensione
12. Staffa superiore
13. Accoppiatore interruttore della
frizione
14. Accoppiatore interruttore di ar-
resto motore
15. Accoppiatore display multifunzi- one
16. Accoppiatore interruttore dell'avviamento
17. Accoppiatore sensore velocità 18. Cavo sensore velocità
A. Fissare il cavo dell'interruttore di
avviamento al manubrio con le
fascette in plastica.
B. Fissare il cavo interruttore di ar-
resto motore e il cavo interrut-
tore della frizione al manubrio
con le fascette in plastica.
C. Far passare il tubo del freno at- traverso le relative guide.

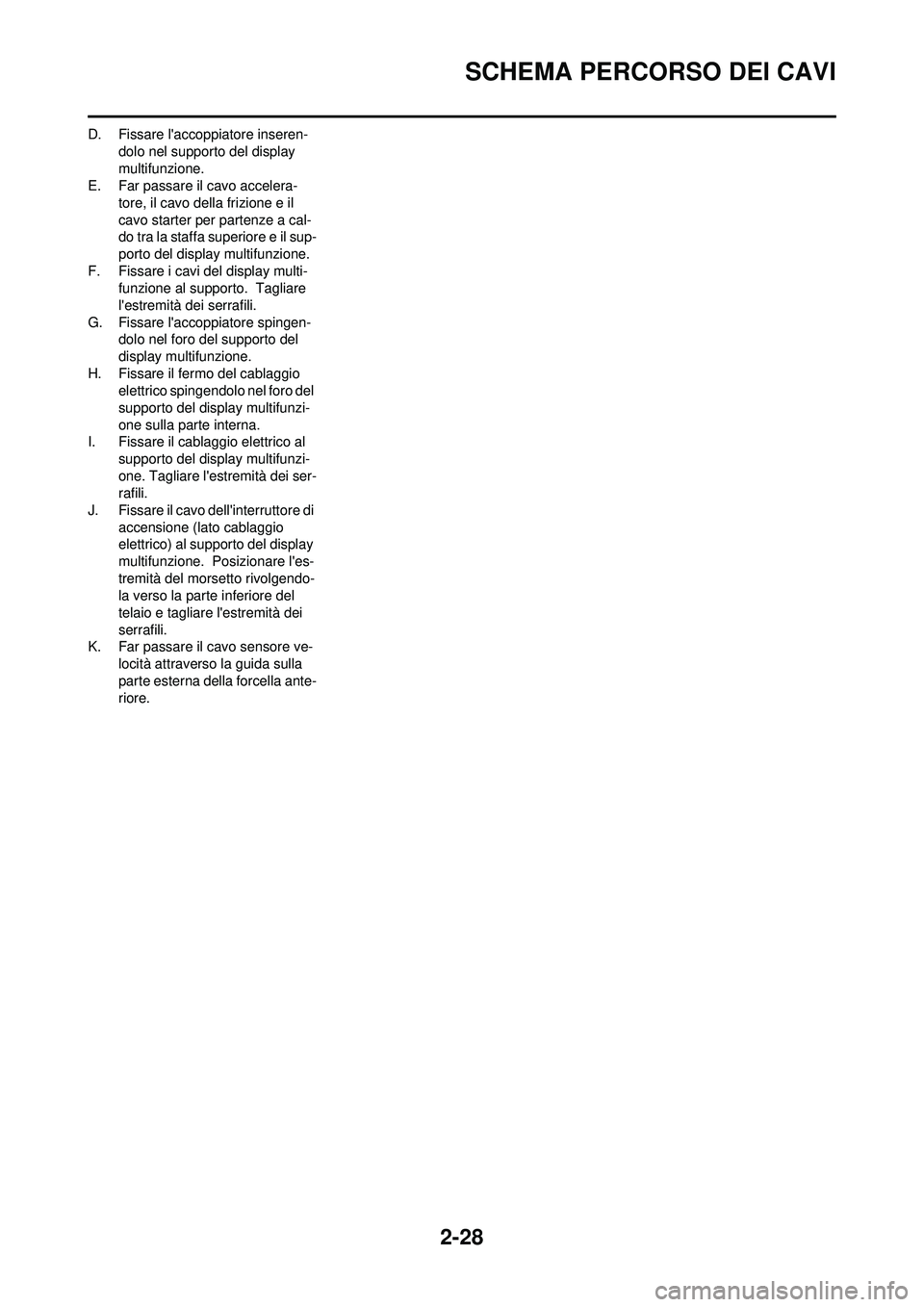

2-28
SCHEMA PERCORSO DEI CAVI
D. Fissare l'accoppiatore inseren-dolo nel supporto del display
multifunzione.
E. Far passare il cavo accelera-
tore, il cavo della frizione e il
cavo starter per partenze a cal-
do tra la staffa superiore e il sup-
porto del display multifunzione.
F. Fissare i cavi del display multi- funzione al supporto. Tagliare
l'estremità dei serrafili.
G. Fissare l'accoppiatore spingen- dolo nel foro del supporto del
display multifunzione.
H. Fissare il fermo del cablaggio elettrico spingendolo nel foro del
supporto del display multifunzi-
one sulla parte interna.
I. Fissare il cablaggio elettrico al
supporto del display multifunzi-
one. Tagliare l'estremità dei ser-
rafili.
J. Fissare il cavo dell'interruttore di accensione (lato cablaggio
elettrico) al supporto del display
multifunzione. Posizionare l'es-
tremità del morsetto rivolgendo-
la verso la parte inferiore del
telaio e tagliare l'estremità dei
serrafili.
K. Far passare il cavo sensore ve-
locità attraverso la guida sulla
parte esterna della forcella ante-
riore.

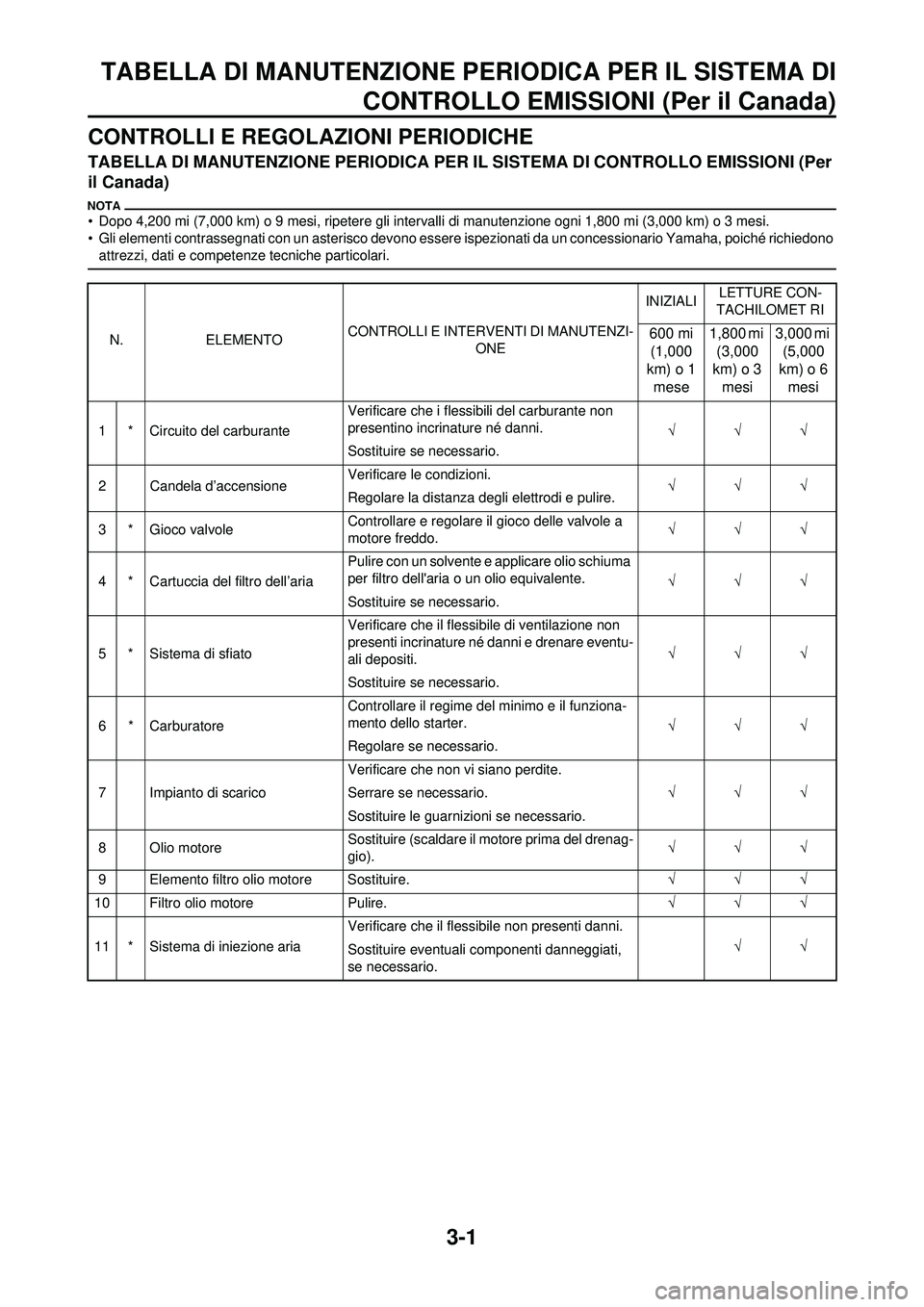

3-1
TABELLA DI MANUTENZIONE PERIODICA PER IL SISTEMA DICONTROLLO EMISSIONI (Per il Canada)
CONTROLLI E REGOLAZIONI PERIODICHE
TABELLA DI MANUTENZIONE PERIODICA PER IL SISTEMA DI CONTROLLO EMISSIONI (Per
il Canada)
• Dopo 4,200 mi (7,000 km) o 9 mesi, ripetere gli intervalli di manutenzione ogni 1,800 mi (3,000 km) o 3 mesi.
• Gli elementi contrassegnati con un asterisco devono essere ispezionati da un concessionario Yamaha, poiché richiedono
attrezzi, dati e competenze tecniche particolari.
N. ELEMENTO CONTROLLI E INTERVENTI DI MANUTENZI-
ONE INIZIALI
LETTURE CON-
TACHILOMET RI600 mi (1,000
km) o 1 mese 1,800 mi
(3,000
km) o 3 mesi 3,000 mi
(5,000
km) o 6 mesi
1 * Circuito del carburante Verificare che i flessibili del carburante non
presentino incrinature né danni.
√√√
Sostituire se necessario.
2 Candela d’accensione Verificare le condizioni.
√√√
Regolare la distanza degli elettrodi e pulire.
3 * Gioco valvole Controllare e regolare il gioco delle valvole a
motore freddo. √√√
4 * Cartuccia del filtro dell’aria Pulire con un solvente e applicare olio schiuma
per filtro dell'aria o un olio equivalente.
√√√
Sostituire se necessario.
5 * Sistema di sfiato Verificare che il flessibile di ventilazione non
presenti incrinature né danni e drenare eventu-
ali depositi.
√√√
Sostituire se necessario.
6 * Carburatore Controllare il regime del minimo e il funziona-
mento dello starter.
√√√
Regolare se necessario.
7 Impianto di scarico Verificare che non vi siano perdite.
√√√
Serrare se necessario.
Sostituire le guarnizioni se necessario.
8Olio motore Sostituire (scaldare il motore prima del drenag-
gio). √√√
9 Elemento filtro olio motore Sostituire. √√√
10 Filtro olio motore Pulire. √√√
11 * Sistema di iniezione aria Verificare che il flessibile non presenti danni.
√√
Sostituire eventuali componenti danneggiati,
se necessario.

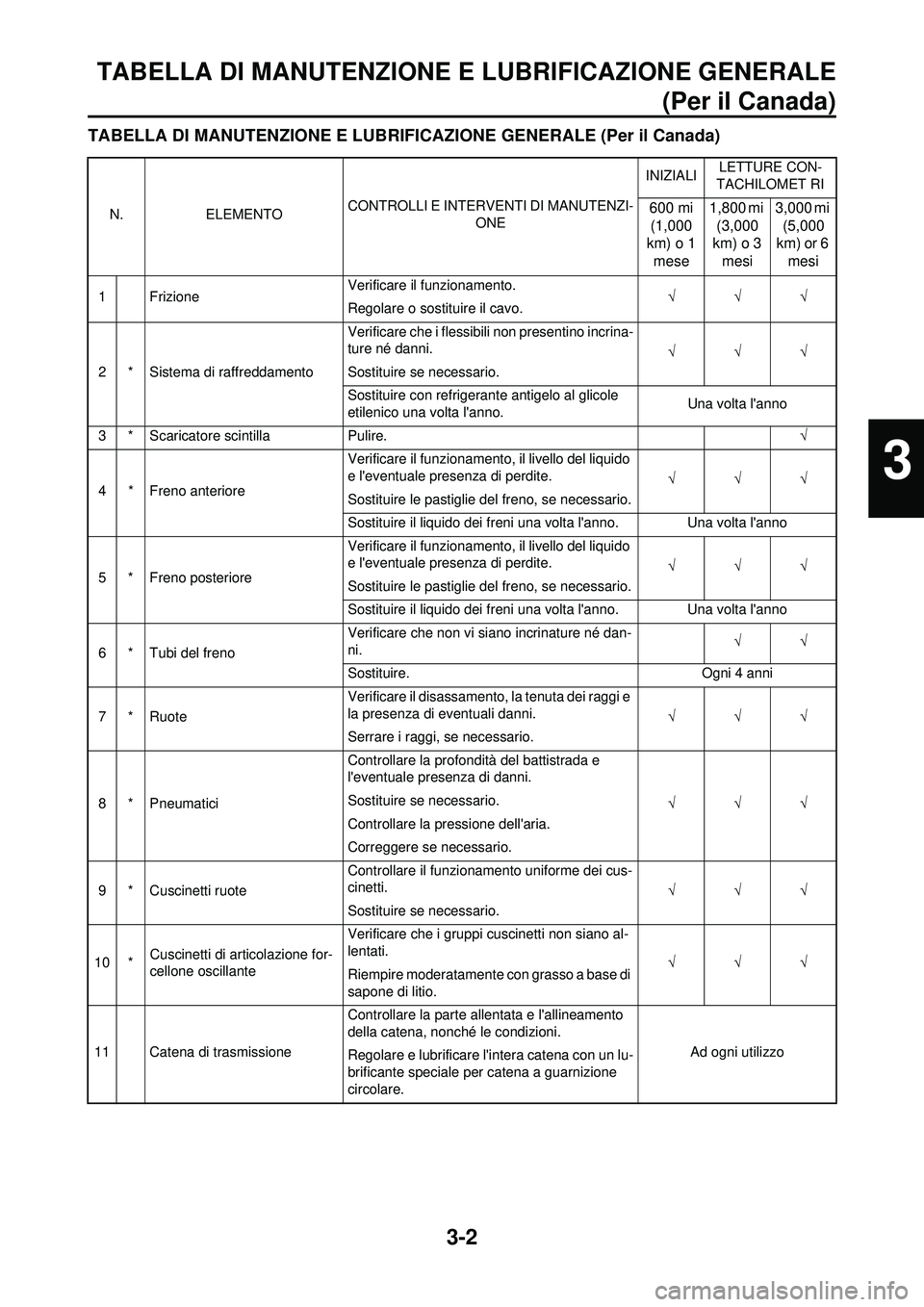

3-2
TABELLA DI MANUTENZIONE E LUBRIFICAZIONE GENERALE(Per il Canada)
TABELLA DI MANUTENZIONE E LUBRIFICAZIONE GENERALE (Per il Canada)
N.ELEMENTO CONTROLLI E INTERVENTI DI MANUTENZI-
ONE INIZIALI
LETTURE CON-
TACHILOMET RI600 mi (1,000
km) o 1
mese 1,800 mi
(3,000
km) o 3
mesi 3,000 mi
(5,000
km) or 6
mesi
1Frizione Verificare il funzionamento.
√√√
Regolare o sostituire il cavo.
2 * Sistema di raffreddamento Verificare che i flessibili non presentino incrina-
ture né danni.
√√√
Sostituire se necessario.
Sostituire con refrigerante antigelo al glicole
etilenico una volta l'anno. Una volta l'anno
3 * Scaricatore scintilla Pulire. √
4 * Freno anteriore Verificare il funzionamento, il livello del liquido
e l'eventuale presenza di perdite.
√√√
Sostituire le pastiglie del freno, se necessario.
Sostituire il liquido dei freni una volta l'anno. Una volta l'anno
5 * Freno posteriore Verificare il funzionamento, il livello del liquido
e l'eventuale presenza di perdite.
√√√
Sostituire le pastiglie del freno, se necessario.
Sostituire il liquido dei freni una volta l'anno. Una volta l'anno
6 * Tubi del freno Verificare che non vi siano incrinature né dan-
ni.
√√
Sostituire. Ogni 4 anni
7 * Ruote Verificare il disassamento, la tenuta dei raggi e
la presenza di eventuali danni.
√√√
Serrare i raggi, se necessario.
8 * Pneumatici Controllare la profondità del battistrada e
l'eventuale presenza di danni.
√√√
Sostituire se necessario.
Controllare la pressione dell'aria.
Correggere se necessario.
9 * Cuscinetti ruote Controllare il funzionamento uniforme dei cus-
cinetti.
√√√
Sostituire se necessario.
10 * Cuscinetti di articolazione for-
cellone oscillante Verificare che i gruppi cuscinetti non siano al-
lentati.
√√√
Riempire moderatamente con grasso a base di
sapone di litio.
11 Catena di trasmissione Controllare la parte allentata e l'allineamento
della catena, nonché le condizioni.
Ad ogni utilizzo
Regolare e lubrificare l'intera catena con un lu-
brificante speciale per catena a guarnizione
circolare.
3

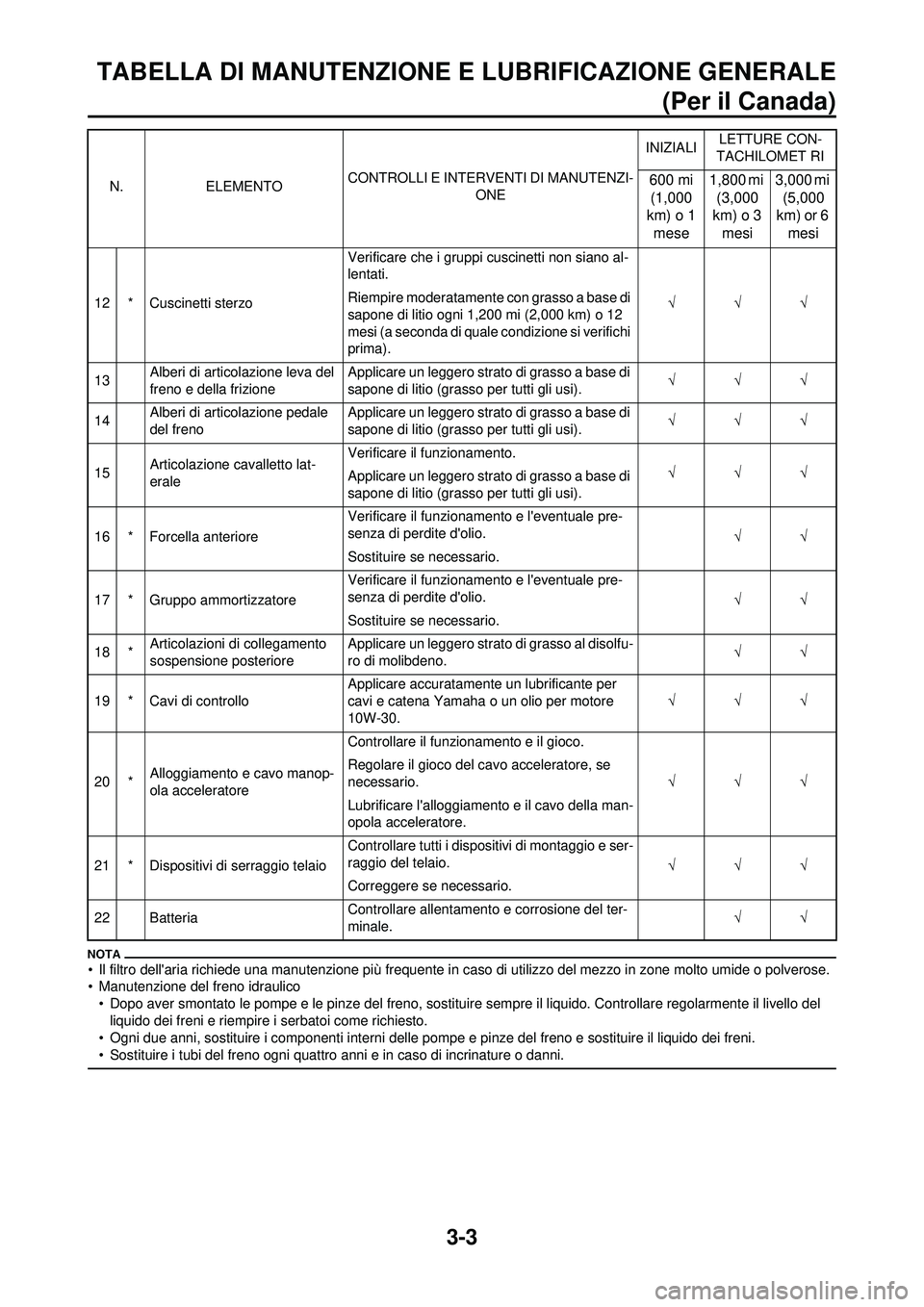

3-3
TABELLA DI MANUTENZIONE E LUBRIFICAZIONE GENERALE(Per il Canada)
• Il filtro dell'aria richiede una manutenzione più frequente in caso di utilizzo del mezzo in zone molto umide o polverose.
• Manutenzione del freno idraulico
• Dopo aver smontato le pompe e le pinze del freno, sostituire sempre il liquido. Controllare regolarmente il livello del liquido dei freni e riempire i serbatoi come richiesto.
• Ogni due anni, sostituire i componenti interni delle pompe e pinze del freno e sostituire il liquido dei freni.
• Sostituire i tubi del freno ogni quattro anni e in caso di incrinature o danni.
12 * Cuscinetti sterzo Verificare che i gruppi cuscinetti non siano al-
lentati.
√√√
Riempire moderatamente con grasso a base di
sapone di litio ogni 1,200 mi (2,000 km) o 12
mesi (a seconda di quale condizione si verifichi
prima).
13 Alberi di articolazione leva del
freno e della frizione Applicare un leggero strato di grasso a base di
sapone di litio (grasso per tutti gli usi).
√√√
14 Alberi di articolazione pedale
del freno Applicare un leggero strato di grasso a base di
sapone di litio (grasso per tutti gli usi).
√√√
15 Articolazione cavalletto lat-
erale Verificare il funzionamento.
√√√
Applicare un leggero strato di grasso a base di
sapone di litio (grasso per tutti gli usi).
16 * Forcella anteriore Verificare il funzionamento e l'eventuale pre-
senza di perdite d'olio.
√√
Sostituire se necessario.
17 * Gruppo ammortizzatore Verificare il funzionamento e l'eventuale pre-
senza di perdite d'olio.
√√
Sostituire se necessario.
18 * Articolazioni di collegamento
sospensione posteriore Applicare un leggero strato di grasso al disolfu-
ro di molibdeno.
√√
19 * Cavi di controllo Applicare accuratamente un lubrificante per
cavi e catena Yamaha o un olio per motore
10W-30. √√√
20 * Alloggiamento e cavo manop-
ola acceleratore Controllare il funzionamento e il gioco.
√√√
Regolare il gioco del cavo acceleratore, se
necessario.
Lubrificare l'alloggiamento e il cavo della man-
opola acceleratore.
21 * Dispositivi di serraggio telaio Controllare tutti i dispositivi di montaggio e ser-
raggio del telaio.
√√√
Correggere se necessario.
22 Batteria Controllare allentamento e corrosione del ter-
minale. √√
N.
ELEMENTO CONTROLLI E INTERVENTI DI MANUTENZI-
ONE INIZIALI
LETTURE CON-
TACHILOMET RI
600 mi (1,000
km) o 1
mese 1,800 mi
(3,000
km) o 3
mesi 3,000 mi
(5,000
km) or 6
mesi

3-4
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PERCOMPETIZIONI
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER COMPETIZIONI
Il seguente programma è da intendersi come una guida generale di manutenzione e lubrificazione. È bene ricordare che
fattori quali le condizioni atmosferiche, il terreno, la collocazione geografica e l'utilizzo individuale alterano i necessari in-
tervalli di manutenzione e lubrificazione. In caso di dubbio su quale intervallo seguire per la manutenzione e la lubrificazion e
del mezzo, consultare il rivenditore Yamaha.
Elemento Dopo il
rodag-
gio Ad ogni
compe-
tizione
Ogni tre
com-
petizio- ni (o 500
km) Ogni
cinque
com-
petizio- ni (o
1,000 km)
Se nec-essario Osservazioni
OLIO MOTORE Sostituire ●●
VALVOLE Controllare il gioco delle valvole ●● Il motore deve essere freddo.
Controllare ●Controllare l'usura delle sedi e degli
steli delle valvole.
Sostituire ●
MOLLE DELLE VALVOLE Controllare ●Controllare la lunghezza libera e l'in-
clinazione.
Sostituire ●
ALZAVALVOLE Controllare ●Controllare graffi e usura.
Sostituire ●
ALBERI A CAMME Controllare la superficie dell'albero a
camme.
Controllare ●Controllare il sistema di decompres-
sione.
Sostituire ●
RUOTA DENTATA ALBERO A
CAMME Controllare ●Controllare l'usura e eventuali danni
sui denti dell'ingranaggio.
Sostituire ●
PISTONE Controllare ●●Controllare le incrinature.
Pulire ●Controllare la presenza di depositi
carboniosi ed eliminarli.
Sostituire ●
FASCIA ELASTICA DEL PIS-
TONE Controllare ●Controllare la luce fra le estremità del-
la fascia elastica.
Sostituire ●●
SPINOTTO Controllare ●
Sostituire ●

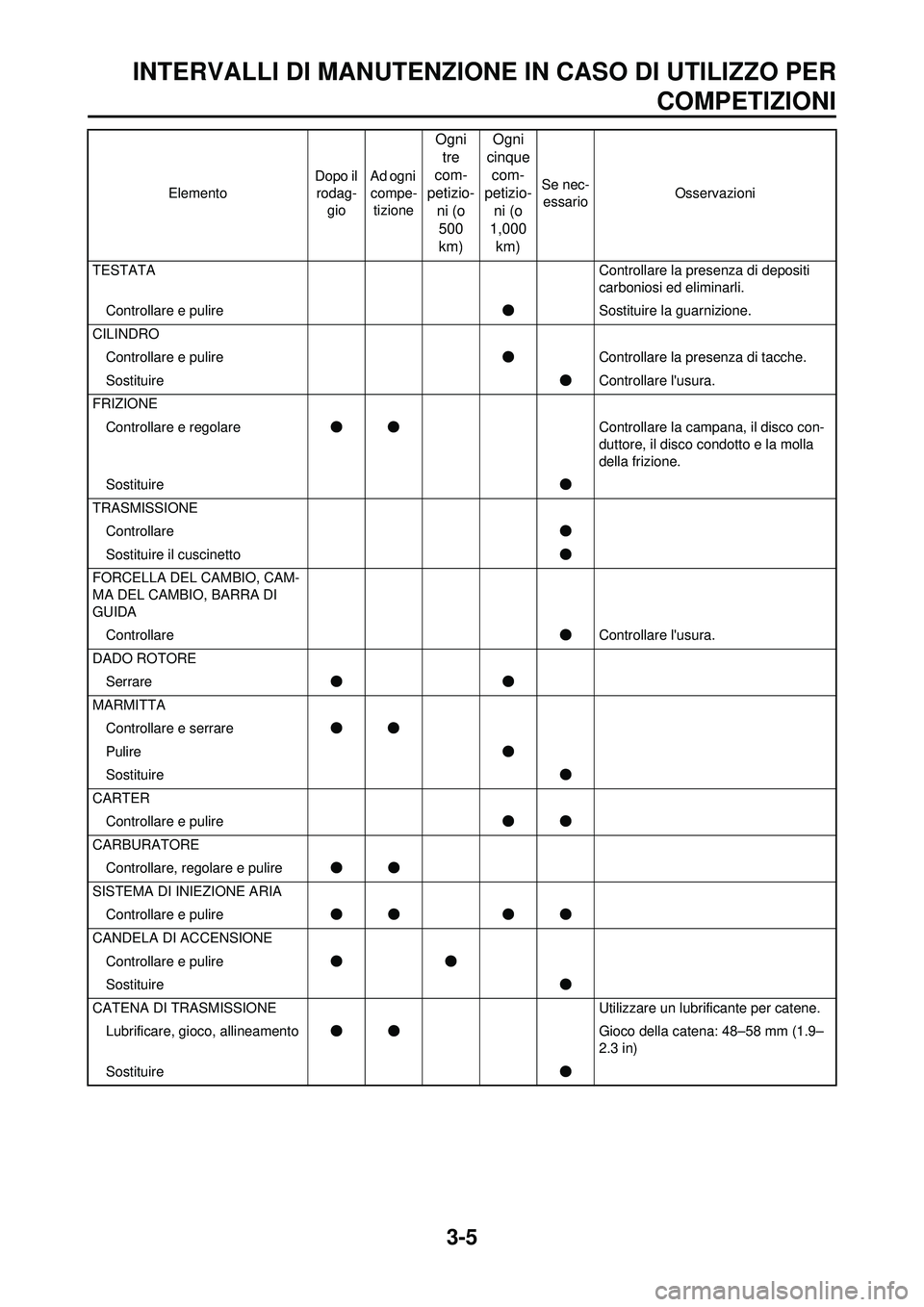

3-5
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PERCOMPETIZIONI
TESTATA Controllare la presenza di depositi
carboniosi ed eliminarli.
Controllare e pulire ●Sostituire la guarnizione.
CILINDRO Controllare e pulire ●Controllare la presenza di tacche.
Sostituire ●Controllare l'usura.
FRIZIONE Controllare e regolare ●● Controllare la campana, il disco con-
duttore, il disco condotto e la molla
della frizione.
Sostituire ●
TRASMISSIONE Controllare ●
Sostituire il cuscinetto ●
FORCELLA DEL CAMBIO, CAM-
MA DEL CAMBIO, BARRA DI
GUIDA Controllare ●Controllare l'usura.
DADO ROTORE Serrare ●●
MARMITTA Controllare e serrare ●●
Pulire ●
Sostituire ●
CARTER Controllare e pulire ●●
CARBURATORE Controllare, regolare e pulire ●●
SISTEMA DI INIEZIONE ARIA Controllare e pulire ●● ●●
CANDELA DI ACCENSIONE Controllare e pulire ●●
Sostituire ●
CATENA DI TRASMISSIONE Utilizzare un lubrificante per catene.
Lubrificare, gioco, allineamento ●● Gioco della catena: 48–58 mm (1.9–
2.3 in)
Sostituire ●
Elemento
Dopo il
rodag- gio Ad ogni
compe- tizione
Ogni tre
com-
petizio- ni (o
500
km) Ogni
cinque com-
petizio- ni (o
1,000 km)
Se nec-
essario Osservazioni
