SCHEMA PERCORSO DEI CAVI
A. Fissare il cavo dell'interruttore di
avviamento al manubrio con le
fascette in plastica.
B. Fissare il cavo interruttore di ar-
resto motore e il cavo interrut-
tore della frizione al manubrio
con le fascette in plastica.
C. Far passare il tubo del freno at-
traverso le relative guide.
D. Fissare l'accoppiatore inseren-
dolo nel supporto del display
multifunzione.
E. Far passare il cavo accelera-
tore, il cavo della frizione e il
cavo starter per partenze a cal-
do tra la staffa superiore e il sup-
porto del display multifunzione.
F. Fissare i cavi del display multi-
funzione al supporto. Tagliare
l'estremità dei serrafili.
G. Fissare l'accoppiatore spingen-
dolo nel foro del supporto del
display multifunzione.
H. Fissare il fermo del cablaggio
elettrico spingendolo nel foro del
supporto del display multifunzi-
one sulla parte interna.
I. Fissare il cablaggio elettrico al
supporto del display multifunzi-
one. Tagliare l'estremità dei ser-
rafili.
J. Fissare il cavo dell'interruttore di
accensione (lato cablaggio
elettrico) al supporto del display
multifunzione. Posizionare l'es-
tremità del morsetto rivolgendo-
la verso la parte inferiore del
telaio e tagliare l'estremità dei
serrafili.
K. Far passare il cavo sensore ve-
locità attraverso la guida sulla
parte esterna della forcella ante-
riore.

3-1
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER
COMPETIZIONI
CONTROLLI E REGOLAZIONI PERIODICHE
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER COMPETIZIONI
• Il seguente programma è da intendersi come una guida generale di manutenzione e lubrificazione. È bene ricordare che
fattori quali le condizioni atmosferiche, il terreno, la collocazione geografica e l'utilizzo individuale alterano i necessari in-
tervalli di manutenzione e lubrificazione. In caso di dubbio su quale intervallo seguire per la manutenzione e la lubrifica-
zione del mezzo, consultare il rivenditore Yamaha.
• Il controllo periodico è indispensabile per garantire le massime prestazioni della macchina. La durata dei componenti
varia in base alle condizioni ambientali in cui viene utilizzata la macchina (ad esempio pioggia, sporco ecc.). Pertanto, è
necessario eseguire un controllo preliminare facendo riferimento all'elenco riportato di seguito.
ElementoDopo il
rodag-
gioAd ogni
com-
petizio
ne
Ogni
tre
com-
petizio-
ni (o
500
km)Ogni
cinque
com-
petizio-
ni (o
1,000
km)
Se
neces-
sarioOsservazioni
OLIO MOTORE
Sostituire●●
VALVOLE
Controllare il gioco delle valvole●●Il motore deve essere freddo.
Controllare●Controllare l'usura delle sedi e degli
steli delle valvole.
Sostituire●
MOLLE DELLE VALVOLE
Controllare●Controllare la lunghezza libera e l'in-
clinazione.
Sostituire●
ALZAVALVOLE
Controllare●Controllare graffi e usura.
Sostituire●
ALBERI A CAMME Controllare la superficie dell'albero a
camme.
Controllare●Controllare il sistema di decompres-
sione.
Sostituire●
RUOTA DENTATA ALBERO A
CAMME
Controllare●Controllare l'usura e eventuali danni
sui denti dell'ingranaggio.
Sostituire●
PISTONE
Controllare●●Controllare le incrinature.
Pulire●Controllare la presenza di depositi
carboniosi ed eliminarli.
Sostituire●Si consiglia di sostituire contempora-
neamente anche gli spinotti e le fasce
elastiche del pistone.

3-2
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER
COMPETIZIONI
FASCIA ELASTICA DEL PIS-
TONE
Controllare●Controllare la luce fra le estremità del-
la fascia elastica.
Sostituire●●
SPINOTTO
Controllare●
Sostituire●
TESTATA Controllare la presenza di depositi
carboniosi ed eliminarli.
Controllare e pulire●Sostituire la guarnizione.
CILINDRO
Controllare e pulire●Controllare la presenza di tacche.
Sostituire●Controllare l'usura.
FRIZIONE
Controllare e regolare●●Controllare la campana, il disco con-
duttore, il disco condotto e la molla
della frizione.
Sostituire●
TRASMISSIONE
Controllare●
Sostituire il cuscinetto●
FORCELLA DEL CAMBIO, CAM-
MA DEL CAMBIO, BARRA DI
GUIDA
Controllare●Controllare l'usura.
DADO ROTORE
Serrare●●
MARMITTA
Controllare e serrare●●
Pulire●
Sostituire●
CARTER
Controllare e pulire●●
CARBURATORE
Controllare, regolare e pulire●●
SISTEMA DI INIEZIONE ARIA
Controllare e pulire●● ●●
CANDELA DI ACCENSIONE
Controllare e pulire●●
Sostituire● ElementoDopo il
rodag-
gioAd ogni
com-
petizio
ne
Ogni
tre
com-
petizio-
ni (o
500
km)Ogni
cinque
com-
petizio-
ni (o
1,000
km)
Se
neces-
sarioOsservazioni
3

3-3
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER
COMPETIZIONI
CATENA DI TRASMISSIONE Utilizzare un lubrificante per catene.
Lubrificare, gioco, allineamento●●Gioco della catena: 48.0–58.0 mm
(1.89–2.28 in)
Sostituire●
SISTEMA DI RAFFREDDAMEN-
TO
Controllare il livello del refriger-
ante e la presenza di eventuali
perdite●●
Controllare il funzionamento del
coperchio del radiatore●
Sostituire il refrigerante●Ogni due anni
Controllare i flessibili●
DADI E BULLONI ESTERNI
Serrare●●Fare riferimento al paragrafo "AVVIA-
MENTO E RODAGGIO" nel CAPITO-
LO 1.
FILTRO ARIA
Pulire e lubrificare●●Applicare l'olio schiuma filtro aria o un
prodotto equivalente.
Sostituire●
FILTRO OLIO
Sostituire●●
PROTEZIONE MOTORE
Sostituire●Guasto
TELAIO
Pulire e controllare●●
SERBATOIO E RUBINETTO DEL
CARBURANTE
Pulire e controllare●●
FRENI
Regolare la posizione della leva
e l'altezza del pedale●●
Lubrificare il punto di articolazi-
one●●
Controllare la superficie del dis-
co del freno●●
Controllare il livello del liquido
freni e la presenza di eventuali
perdite●●
Serrare i bulloni del disco del
freno, della pinza, della pompa e
quelli di giunzione●●
Sostituire le pastiglie●
Sostituire il liquido freni●Ogni anno ElementoDopo il
rodag-
gioAd ogni
com-
petizio
ne
Ogni
tre
com-
petizio-
ni (o
500
km)Ogni
cinque
com-
petizio-
ni (o
1,000
km)
Se
neces-
sarioOsservazioni

3-4
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER
COMPETIZIONI
FORCELLE ANTERIORI
Controllare e regolare●●
Sostituire l'olio●●Olio sospensione "S1"
Sostituire il paraolio●
PARAOLIO E GUARNIZIONE
PARAPOLVERE FORCELLA AN-
TERIORE
Pulire e lubrificare●●Grasso a base di litio
GUIDA DISPOSITIVO DI PRO-
TEZIONE
Sostituire●
AMMORTIZZATORE POSTERI-
ORE
Controllare e regolare●●
Lubrificare●(Dopo
la mar-
cia in
caso di
piog-
gia)●Grasso al disolfuro di molibdeno
Serrare●●
GUIDA E RULLI CATENA DI
TRASMISSIONE
Controllare●●
FORCELLONE OSCILLANTE
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
BRACCIO DI RINVIO, BIELLA
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
CAVALLETTO LATERALE
Lubrificare●Grasso a base di litio
TESTA DELLO STERZO
Controllare il gioco e serrare●●
Pulire e lubrificare●Grasso a base di litio
Sostituire il cuscinetto●
PNEUMATICO, RUOTE
Controllare la pressione
dell'aria, la scentratura delle
ruote, l'usura dei pneumatici e la
lentezza dei raggi●●
Serrare il bullone della corona●●
Controllare i cuscinetti●
Sostituire i cuscinetti●
Lubrificare●Grasso a base di litio ElementoDopo il
rodag-
gioAd ogni
com-
petizio
ne
Ogni
tre
com-
petizio-
ni (o
500
km)Ogni
cinque
com-
petizio-
ni (o
1,000
km)
Se
neces-
sarioOsservazioni

3-5
INTERVALLI DI MANUTENZIONE IN CASO DI UTILIZZO PER
COMPETIZIONI
ACCELERATORE, CAVO DI CO-
MANDO
Controllare il percorso e il colle-
gamento●●
Lubrificare●●Lubrificante cavi Yamaha o olio per
motori SAE 10W-40
STARTER PER PARTENZE A
CALDO, LEVA DELLA FRIZIONE
Controllare il gioco●
BATTERIA
Controllare lentezza e corrosio-
ne del terminale● ElementoDopo il
rodag-
gioAd ogni
com-
petizio
ne
Ogni
tre
com-
petizio-
ni (o
500
km)Ogni
cinque
com-
petizio-
ni (o
1,000
km)
Se
neces-
sarioOsservazioni

3-6
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA
MESSA IN FUNZIONE
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN FUNZIONE
Prima di procedere al rodaggio o alla marcia normale, accertarsi che il mezzo sia in buone condizioni di funzionamento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il coperchio del
radiatore. Controllare la presenza di eventuali perdite nel sistema
di raffreddamento.P.3-10 – 11
CarburanteControllare che il serbatoio del carburante sia riempito di benzina
nuova. Controllare l'eventuale presenza di perdite nel circuito del
carburante.P.1-20
Olio motoreControllare che il livello dell'olio sia corretto. Controllare l'even-
tuale presenza di perdite nel circuito dell'olio e nel carter.P.3-13 – 15
Cambio delle marce e
frizioneControllare che le marce si cambino nell'ordine corretto e che la
frizione si muova in modo uniforme.P.3-11 – 12
Manopola acceleratore/Al-
loggiamentoControllare che il funzionamento della manopola dell'acceleratore
e il gioco siano regolati correttamente. Se necessario, lubrificare
la manopola dell'acceleratore e il relativo alloggiamento.P.3-12
FreniControllare il gioco del freno anteriore e l'effetto frenante di en-
trambi i freni.P.3-19 – 22
Catena di trasmissioneControllare gioco e allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia correttamente lubri-
ficata.P.3-22 – 23
RuoteVerificare l'eventuale eccesso di usura e pressione dei pneumati-
ci. Controllare l'eventuale presenza di raggi allentati e ridurre il
gioco eccessivo.P.3-27
SterzoControllare che il manubrio ruoti in modo uniforme e che non pre-
senti un gioco eccessivo.P.3-27 – 28
Forcelle anteriori e ammortiz-
zatore posterioreControllare che funzionino in modo uniforme e che non vi siano
perdite di olio. P.3-23 – 26
Cavi (cablaggio)Controllare che i cavi della frizione e dell'acceleratore si muovano
in modo uniforme. Controllare che non rimangano incastrati quan-
do si ruota il manubrio e quando le forcelle anteriori oscillano ver-
ticalmente.—

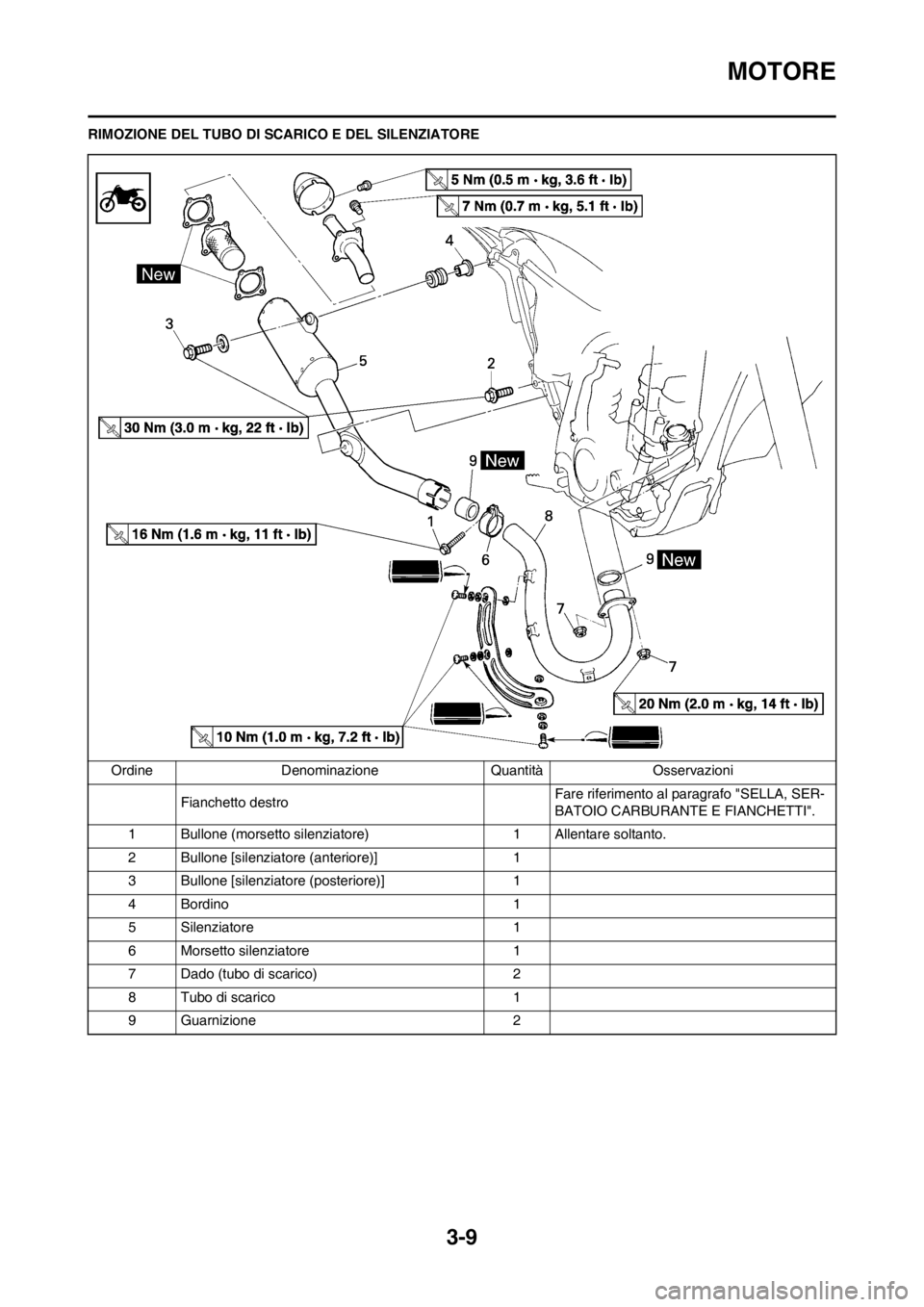

Tubo di scaricoControllare che il tubo di scarico sia ben fissato e che non presenti
incrinature.P.3-9 – 10
Corona della ruota posteriore Controllare che il bullone della corona della ruota posteriore sia
ben serrato. P.3-22
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P.3-29
Bulloni e dadi Controllare l'eventuale presenza di bulloni e dadi allentati nella
parte ciclistica e nel motore.P.1-22
Connettori dei caviControllare che il magnete AC, l'unità CDI e la bobina di accensio-
ne siano fermamente collegati.P.1-6 – 7
ImpostazioniIl mezzo è correttamente impostato in base alle condizioni atmos-
feriche e del tracciato o in base ai risultati delle prove prima della
marcia? Si sono effettuati tutti i controlli e la manutenzione com-
pleta?P.4-1 – 11

3-7

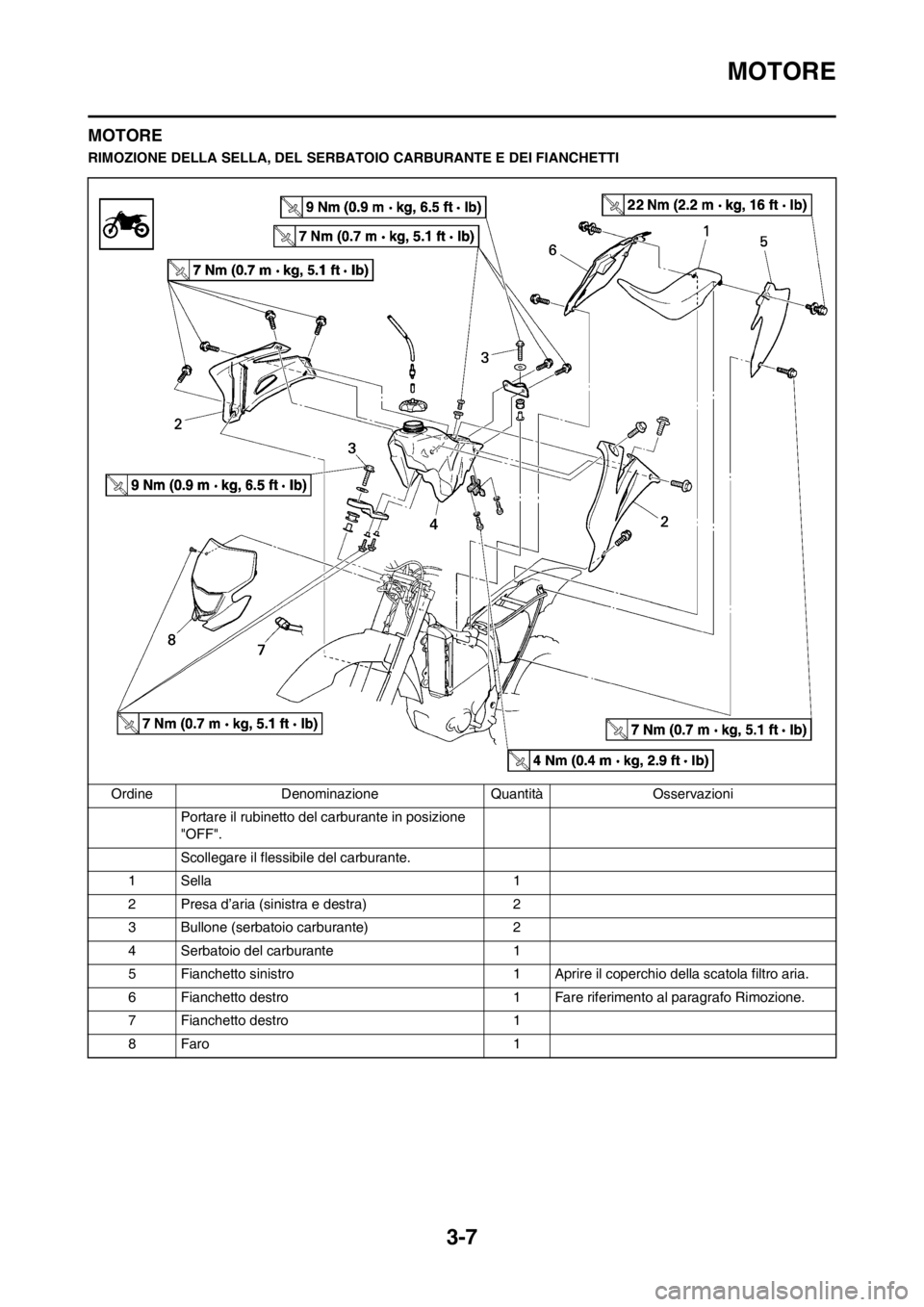

MOTORE
MOTORE
RIMOZIONE DELLA SELLA, DEL SERBATOIO CARBURANTE E DEI FIANCHETTI
Ordine Denominazione Quantità Osservazioni
Portare il rubinetto del carburante in posizione
"OFF".
Scollegare il flessibile del carburante.
1Sella 1
2 Presa d’aria (sinistra e destra) 2
3 Bullone (serbatoio carburante) 2
4 Serbatoio del carburante 1
5 Fianchetto sinistro 1 Aprire il coperchio della scatola filtro aria.
6 Fianchetto destro 1 Fare riferimento al paragrafo Rimozione.
7 Fianchetto destro 1
8Faro 1

3-8
MOTORE
RIMOZIONE DEL FIANCHETTO
1. Togliere:
• Bullone (fianchetto)
• Fianchetto destro "1"
Spostare indietro il fianchetto per
rimuoverlo, poiché la sua graffa "a" è
inserita nella scatola filtro aria.

3-9
MOTORE
RIMOZIONE DEL TUBO DI SCARICO E DEL SILENZIATORE
Ordine Denominazione Quantità Osservazioni
Fianchetto destroFare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
1 Bullone (morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziatore (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Bordino 1
5 Silenziatore 1
6 Morsetto silenziatore 1
7 Dado (tubo di scarico) 2
8 Tubo di scarico 1
9 Guarnizione 2
