RUEDA TRASERA
5-9
SAS2GB3162
RUEDA TRASERA

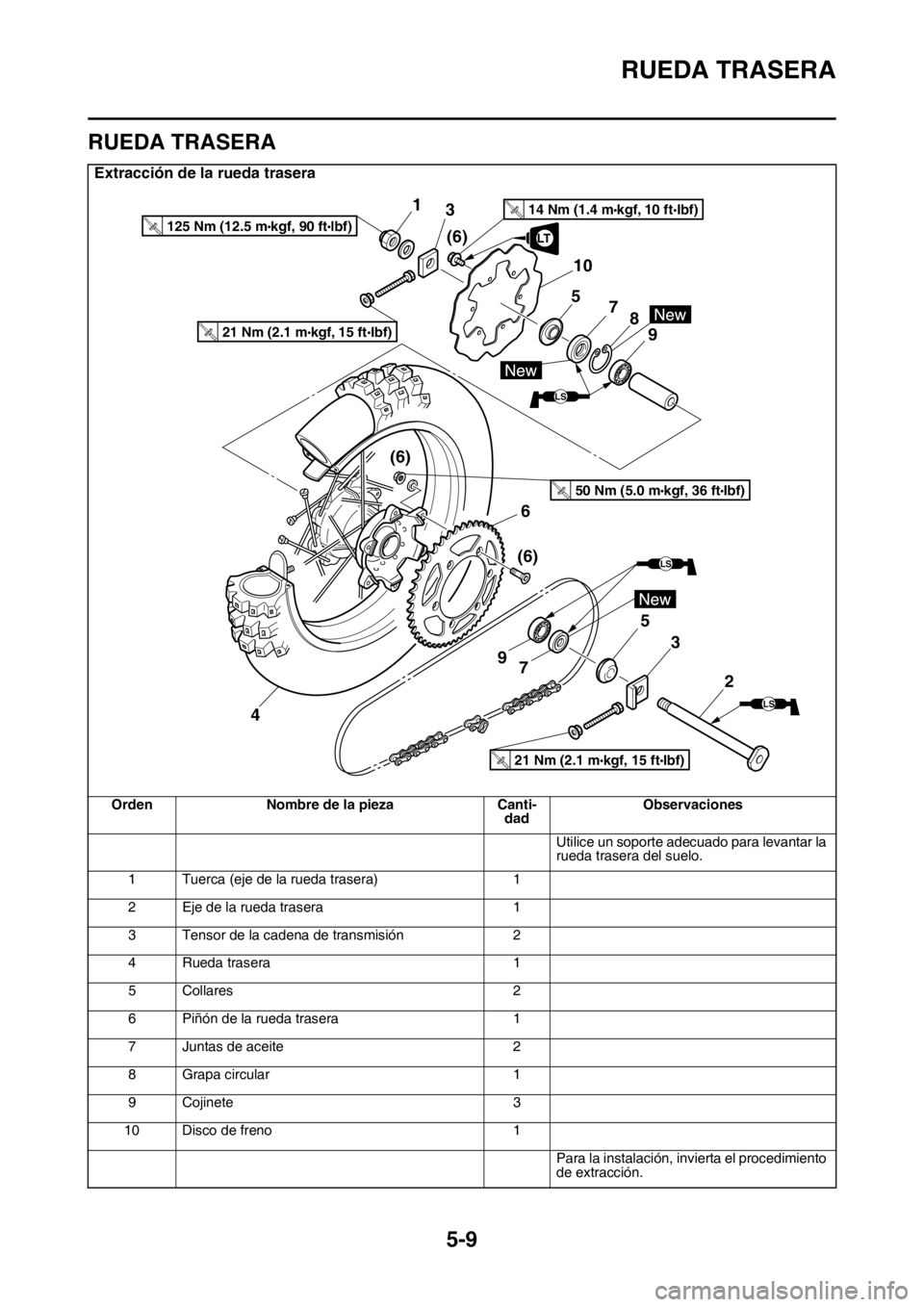

Extracción de la rueda trasera
Orden Nombre de la pieza Canti-
dadObservaciones
Utilice un soporte adecuado para levantar la
rueda trasera del suelo.
1 Tuerca (eje de la rueda trasera) 1
2 Eje de la rueda trasera 1
3 Tensor de la cadena de transmisión 2
4 Rueda trasera 1
5Collares 2
6 Piñón de la rueda trasera 1
7 Juntas de aceite 2
8 Grapa circular 1
9 Cojinete 3
10 Disco de freno 1
Para la instalación, invierta el procedimiento
de extracción.
(6)
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m kgf, 10 ft Ibf)T.R.
3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
50 Nm (5.0 m kgf, 36 ft Ibf)T.R.
125 Nm (12.5 m kgf, 90 ft lbf)T.R.

RUEDA TRASERA

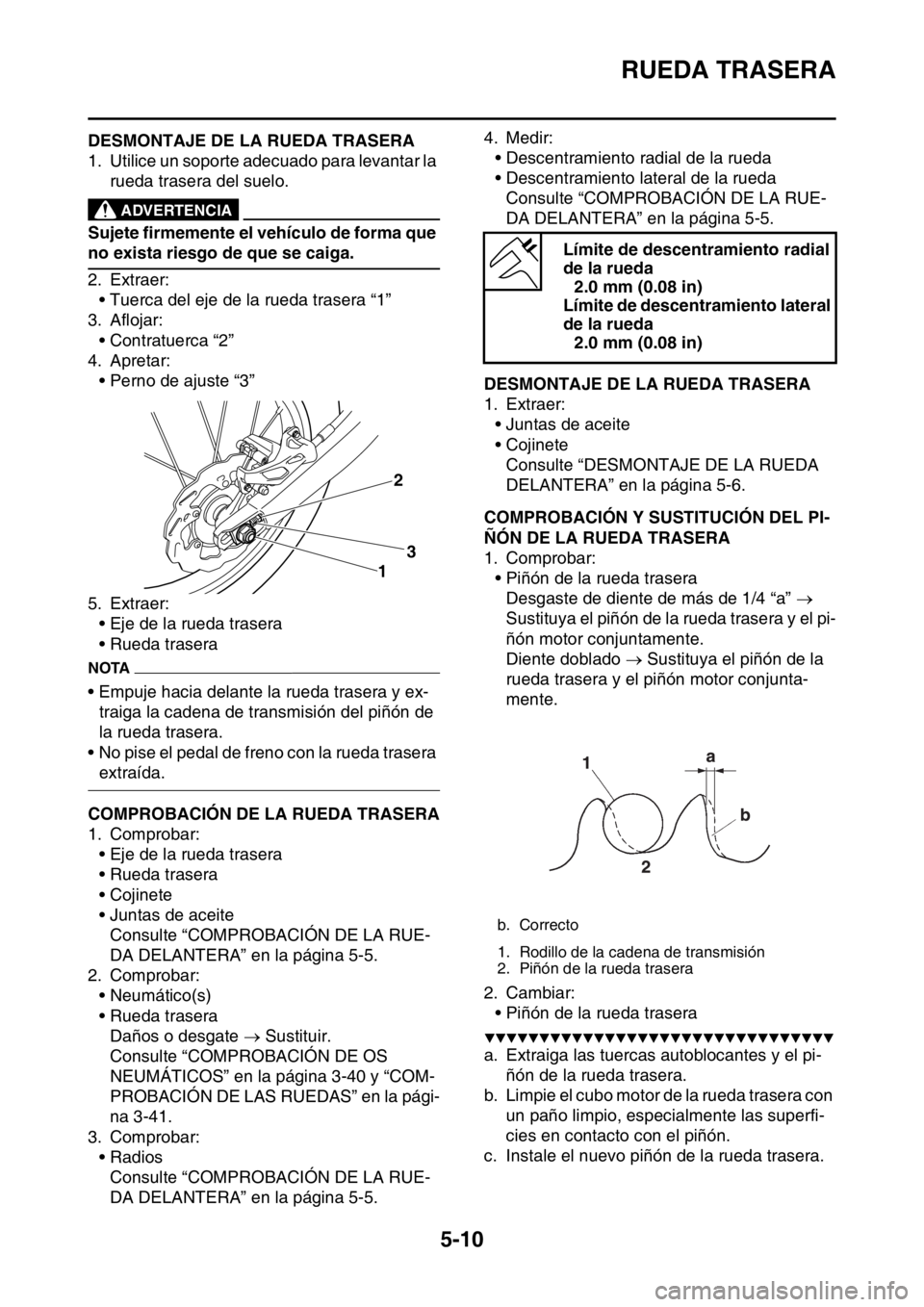

5-10
SAS2GB3163DESMONTAJE DE LA RUEDA TRASERA
1. Utilice un soporte adecuado para levantar la
rueda trasera del suelo.
EWA
ADVERTENCIA
Sujete firmemente el vehículo de forma que
no exista riesgo de que se caiga.
2. Extraer:
• Tuerca del eje de la rueda trasera “1”
3. Aflojar:
• Contratuerca “2”
4. Apretar:
• Perno de ajuste “3”
5. Extraer:
• Eje de la rueda trasera
• Rueda trasera
NOTA
• Empuje hacia delante la rueda trasera y ex-
traiga la cadena de transmisión del piñón de
la rueda trasera.
• No pise el pedal de freno con la rueda trasera
extraída.
SAS2GB3164COMPROBACIÓN DE LA RUEDA TRASERA
1. Comprobar:
• Eje de la rueda trasera
• Rueda trasera
• Cojinete
• Juntas de aceite
Consulte “COMPROBACIÓN DE LA RUE-
DA DELANTERA” en la página 5-5.
2. Comprobar:
• Neumático(s)
• Rueda trasera
Daños o desgate  Sustituir.
Consulte “COMPROBACIÓN DE OS
NEUMÁTICOS” en la página 3-40 y “COM-
PROBACIÓN DE LAS RUEDAS” en la pági-
na 3-41.
3. Comprobar:
• Radios
Consulte “COMPROBACIÓN DE LA RUE-
DA DELANTERA” en la página 5-5.4. Medir:
• Descentramiento radial de la rueda
• Descentramiento lateral de la rueda
Consulte “COMPROBACIÓN DE LA RUE-
DA DELANTERA” en la página 5-5.
SAS2GB3165DESMONTAJE DE LA RUEDA TRASERA
1. Extraer:
• Juntas de aceite
• Cojinete
Consulte “DESMONTAJE DE LA RUEDA
DELANTERA” en la página 5-6.
SAS2GB3166COMPROBACIÓN Y SUSTITUCIÓN DEL PI-
ÑÓN DE LA RUEDA TRASERA
1. Comprobar:
• Piñón de la rueda trasera
Desgaste de diente de más de 1/4 “a” 
Sustituya el piñón de la rueda trasera y el pi-
ñón motor conjuntamente.
Diente doblado  Sustituya el piñón de la
rueda trasera y el piñón motor conjunta-
mente.
2. Cambiar:
• Piñón de la rueda trasera
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Extraiga las tuercas autoblocantes y el pi-
ñón de la rueda trasera.
b. Limpie el cubo motor de la rueda trasera con
un paño limpio, especialmente las superfi-
cies en contacto con el piñón.
c. Instale el nuevo piñón de la rueda trasera.
3
12
Límite de descentramiento radial
de la rueda
2.0 mm (0.08 in)
Límite de descentramiento lateral
de la rueda
2.0 mm (0.08 in)
b. Correcto
1. Rodillo de la cadena de transmisión
2. Piñón de la rueda trasera

RUEDA TRASERA

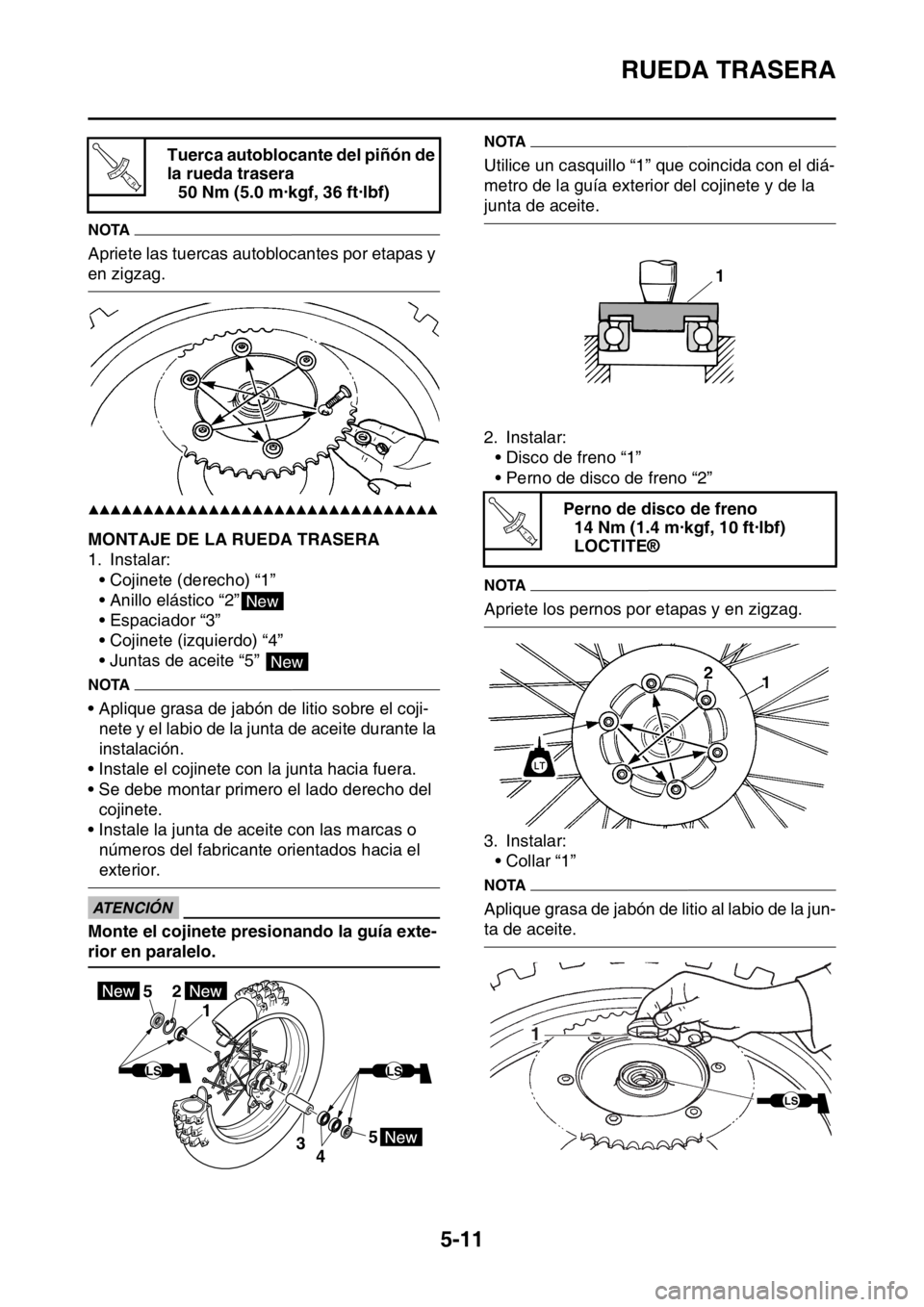

5-11
NOTA
Apriete las tuercas autoblocantes por etapas y
en zigzag.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
SAS2GB3167MONTAJE DE LA RUEDA TRASERA
1. Instalar:
• Cojinete (derecho) “1”
• Anillo elástico “2”
• Espaciador “3”
• Cojinete (izquierdo) “4”
• Juntas de aceite “5”
NOTA
• Aplique grasa de jabón de litio sobre el coji-
nete y el labio de la junta de aceite durante la
instalación.
• Instale el cojinete con la junta hacia fuera.
• Se debe montar primero el lado derecho del
cojinete.
• Instale la junta de aceite con las marcas o
números del fabricante orientados hacia el
exterior.
ECA
ATENCIÓN
Monte el cojinete presionando la guía exte-
rior en paralelo.
NOTA
Utilice un casquillo “1” que coincida con el diá-
metro de la guía exterior del cojinete y de la
junta de aceite.
2. Instalar:
• Disco de freno “1”
• Perno de disco de freno “2”
NOTA
Apriete los pernos por etapas y en zigzag.
3. Instalar:
• Collar “1”
NOTA
Aplique grasa de jabón de litio al labio de la jun-
ta de aceite. Tuerca autoblocante del piñón de
la rueda trasera
50 Nm (5.0 m·kgf, 36 ft·lbf)
T R..
New
New
5
43 1
25
LSLS
Perno de disco de freno
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
1
T R..
1
LS

RUEDA TRASERA

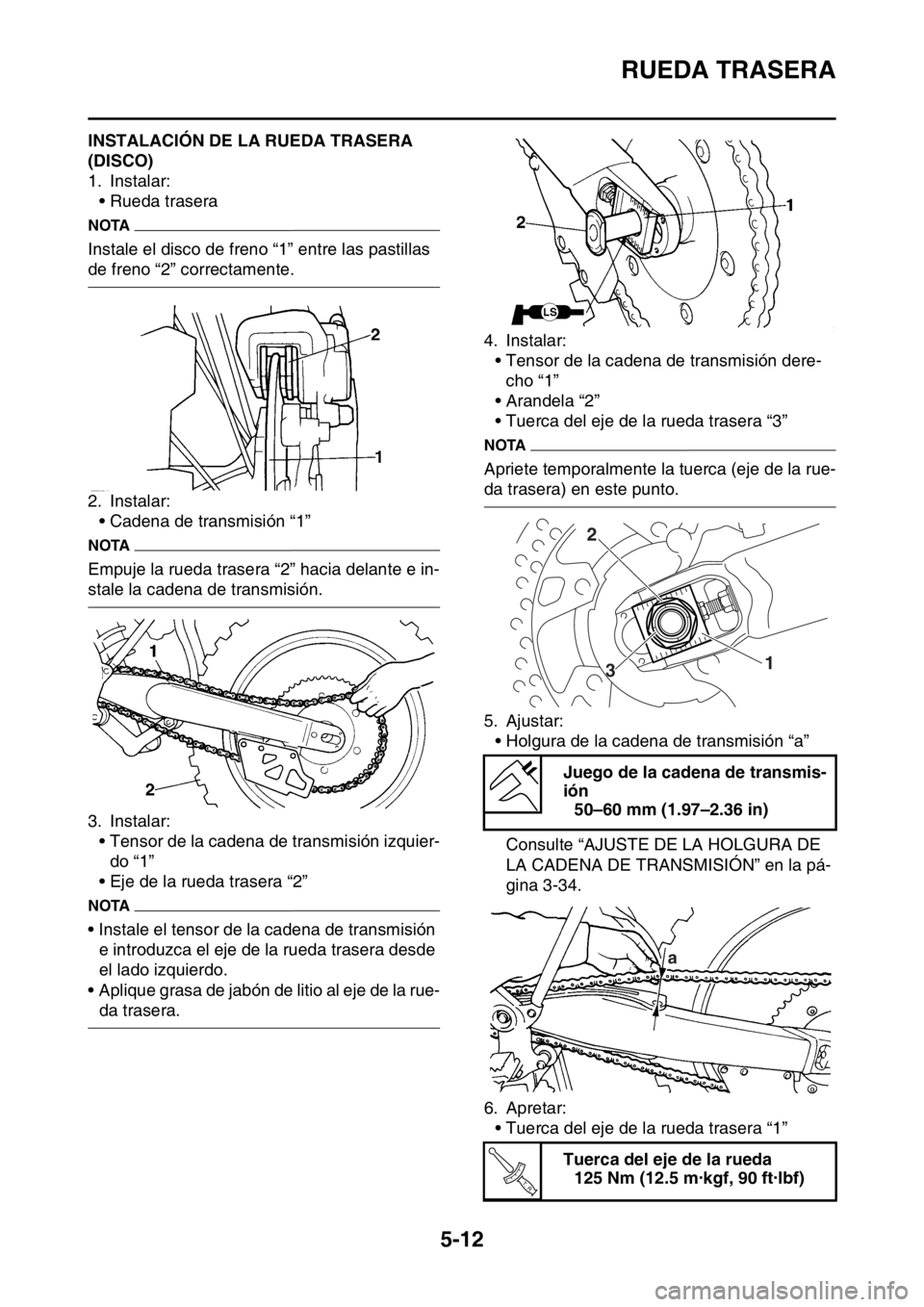

5-12
SAS2GB3168INSTALACIÓN DE LA RUEDA TRASERA
(DISCO)
1. Instalar:
• Rueda trasera
NOTA
Instale el disco de freno “1” entre las pastillas
de freno “2” correctamente.
2. Instalar:
• Cadena de transmisión “1”
NOTA
Empuje la rueda trasera “2” hacia delante e in-
stale la cadena de transmisión.
3. Instalar:
• Tensor de la cadena de transmisión izquier-
do “1”
• Eje de la rueda trasera “2”
NOTA
• Instale el tensor de la cadena de transmisión
e introduzca el eje de la rueda trasera desde
el lado izquierdo.
• Aplique grasa de jabón de litio al eje de la rue-
da trasera.4. Instalar:
• Tensor de la cadena de transmisión dere-
cho “1”
• Arandela “2”
• Tuerca del eje de la rueda trasera “3”
NOTA
Apriete temporalmente la tuerca (eje de la rue-
da trasera) en este punto.
5. Ajustar:
• Holgura de la cadena de transmisión “a”
Consulte “AJUSTE DE LA HOLGURA DE
LA CADENA DE TRANSMISIÓN” en la pá-
gina 3-34.
6. Apretar:
• Tuerca del eje de la rueda trasera “1”
Juego de la cadena de transmis-
ión
50–60 mm (1.97–2.36 in)
Tuerca del eje de la rueda
125 Nm (12.5 m·kgf, 90 ft·lbf)
2
1
3
a
T R..

RUEDA TRASERA
5-13
• Contratuerca “2”
Contratuerca
21 Nm (2.1 m·kgf, 15 ft·lbf)
T R..
1
2

FRENO DELANTERO
5-14
SAS2GB3169
FRENO DELANTERO
Extracción de la pinza de freno delantero
Orden Nombre de la piezaCanti-
dadObservaciones
Líquido de frenosDrenar.
Consulte “PURGA DEL SISTEMA DE FRE-
NOS” en la página 3-28.
1 Perno de unión 1
2 Arandelas de cobre 2
3 Tubo de freno delantero 1
4 Tapón del pasador de la pastilla de freno 1
5 Pasador de la pastilla de freno 1
6 Pastillas de freno 2
7 Muelle de la pastilla de freno 2
8 Conjunto de pinza de freno delantero 1
9 Soporte de la pinza de freno delantero 1
Para la instalación, invierta el procedimiento
de extracción.
3
9
1
2
8
4
5 7
6
T.R.30 Nm (3.0 mlbf) kgf, 22 ft
T.R.23 Nm (2.3 mlbf) kgf, 17 ft
T.R.17 Nm (1.7 mlbf) kgf, 12 ft
T.R.2.5 Nm (0.25 mlbf) kgf, 1.8 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft

FRENO DELANTERO
5-15
Desmontar la pinza de freno delantero
Orden Nombre de la piezaCanti-
dadObservaciones
1 Pistón de la pinza de freno 2
2 Junta antipolvo del pistón de la pinza de freno 2
3 Junta del pistón de la pinza del freno 2
4 Tornillo de purga 1
Para la instalación, invierta el procedimiento
de extracción.
12
34
S
S
BF
BFT R..
S
6 Nm (0.6 m
kgf, 4.3 ft Ibf)

FRENO DELANTERO
5-16

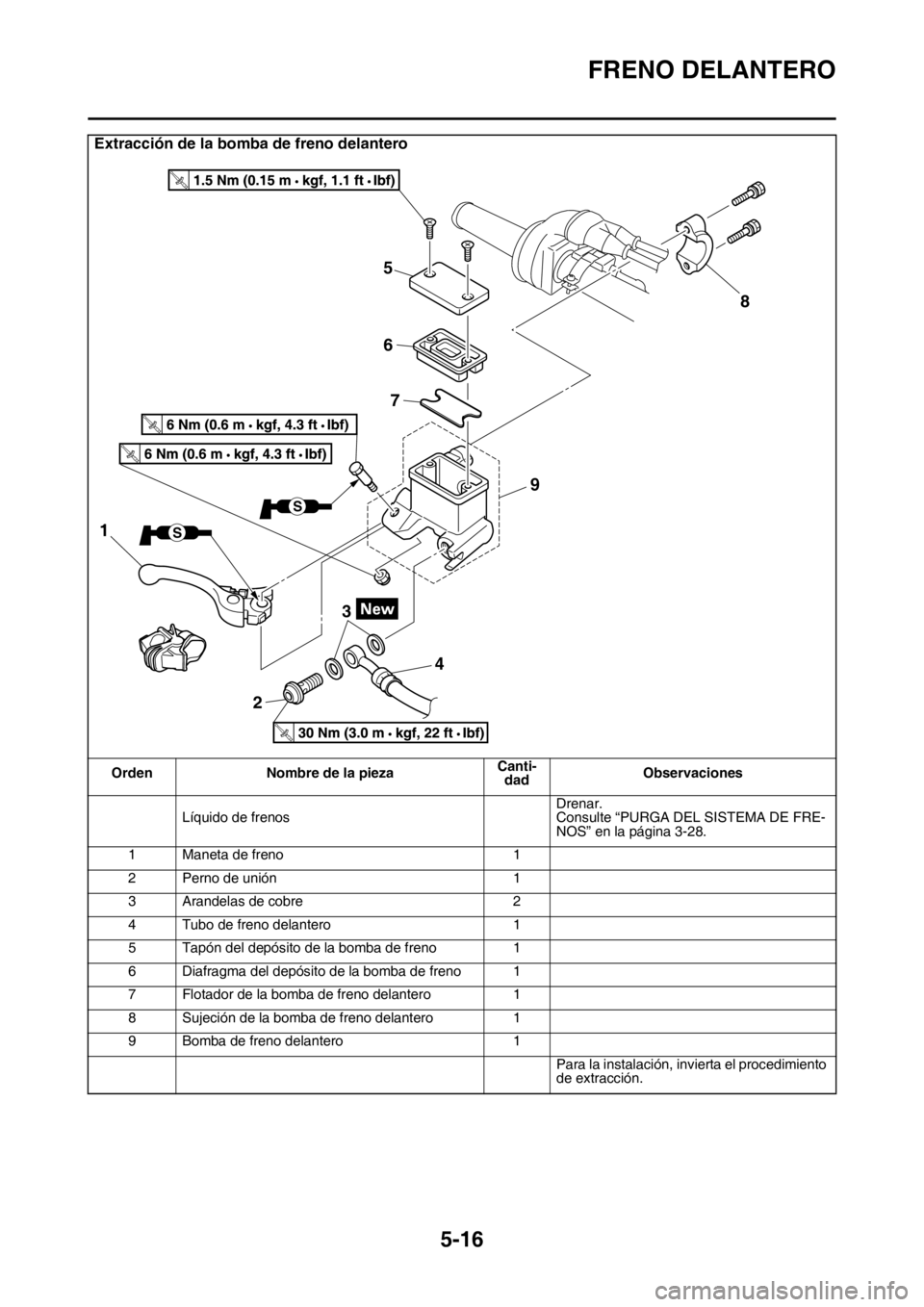

Extracción de la bomba de freno delantero
Orden Nombre de la piezaCanti-
dadObservaciones
Líquido de frenosDrenar.
Consulte “PURGA DEL SISTEMA DE FRE-
NOS” en la página 3-28.
1 Maneta de freno 1
2 Perno de unión 1
3 Arandelas de cobre 2
4 Tubo de freno delantero 1
5 Tapón del depósito de la bomba de freno 1
6 Diafragma del depósito de la bomba de freno 1
7 Flotador de la bomba de freno delantero 1
8 Sujeción de la bomba de freno delantero 1
9 Bomba de freno delantero 1
Para la instalación, invierta el procedimiento
de extracción.
S1
23
4 5
68
9
S
7
T R..
T R..
T R..
T R..

FRENO DELANTERO
5-17

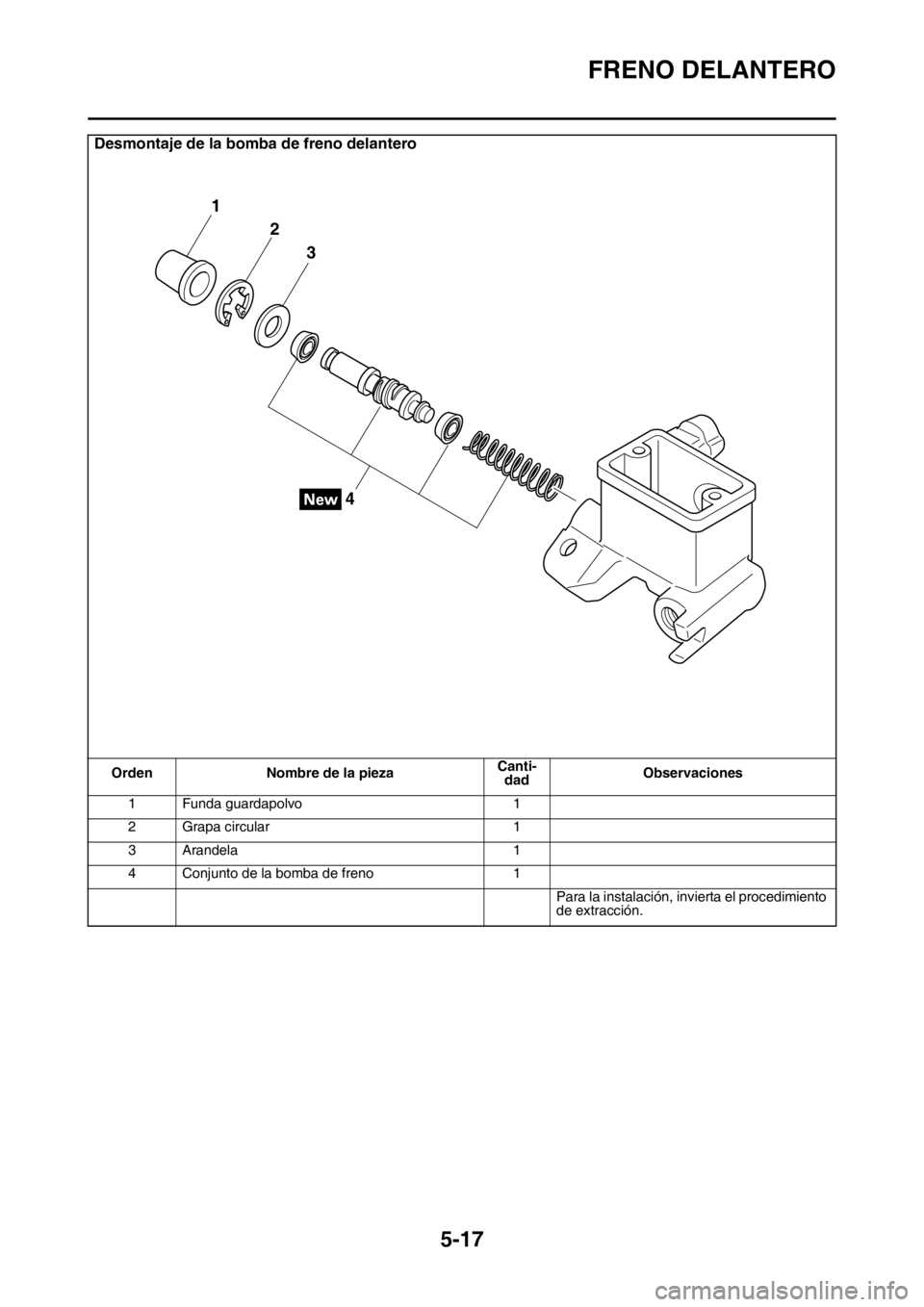

Desmontaje de la bomba de freno delantero
Orden Nombre de la piezaCanti-
dadObservaciones
1 Funda guardapolvo 1
2 Grapa circular 1
3 Arandela 1
4 Conjunto de la bomba de freno 1
Para la instalación, invierta el procedimiento
de extracción.
4 1
2
3

FRENO DELANTERO

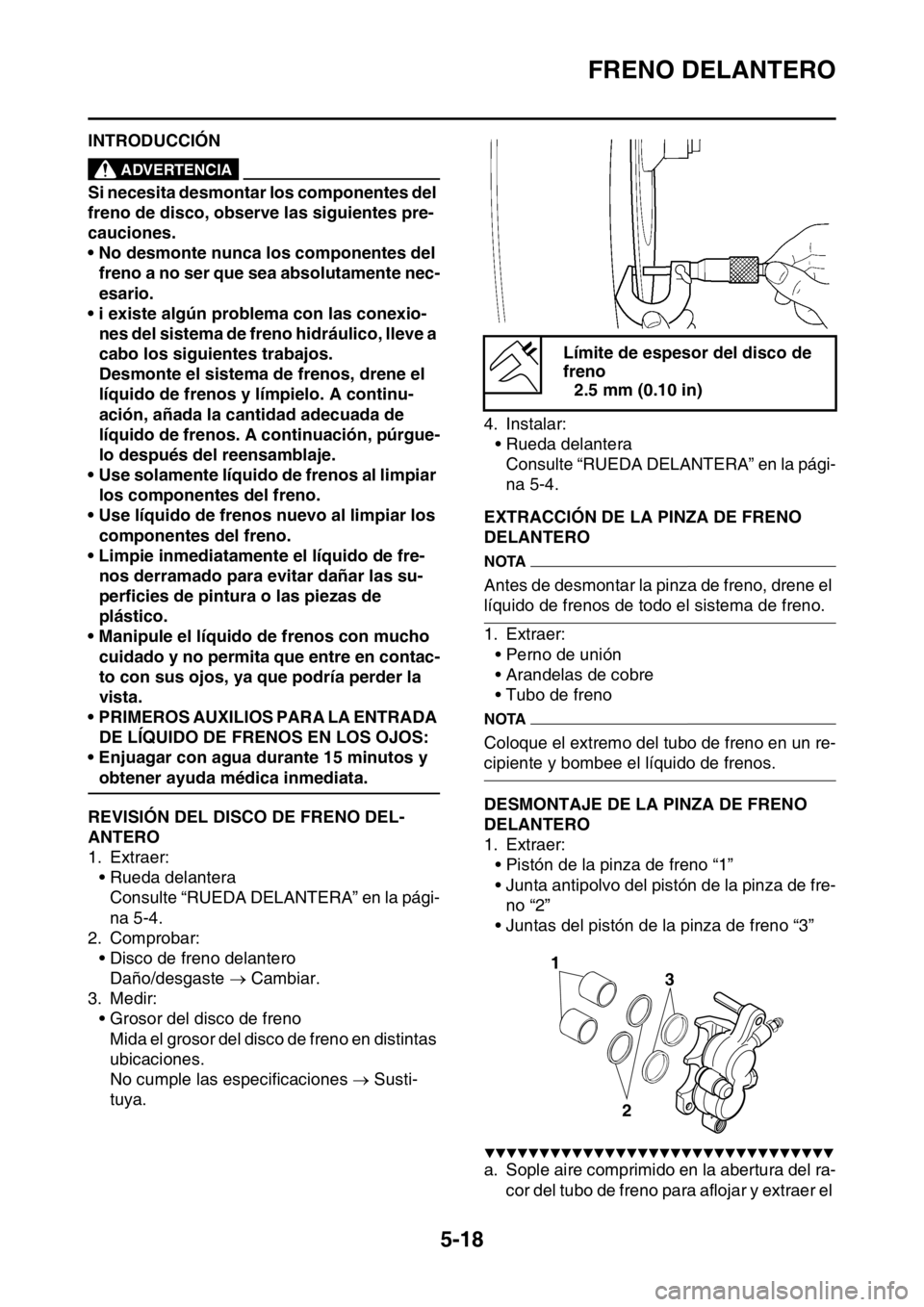

5-18
SAS2GB3170INTRODUCCIÓNEWA
ADVERTENCIA
Si necesita desmontar los componentes del
freno de disco, observe las siguientes pre-
cauciones.
• No desmonte nunca los componentes del
freno a no ser que sea absolutamente nec-
esario.
• i existe algún problema con las conexio-
nes del sistema de freno hidráulico, lleve a
cabo los siguientes trabajos.
Desmonte el sistema de frenos, drene el
líquido de frenos y límpielo. A continu-
ación, añada la cantidad adecuada de
líquido de frenos. A continuación, púrgue-
lo después del reensamblaje.
• Use solamente líquido de frenos al limpiar
los componentes del freno.
• Use líquido de frenos nuevo al limpiar los
componentes del freno.
• Limpie inmediatamente el líquido de fre-
nos derramado para evitar dañar las su-
perficies de pintura o las piezas de
plástico.
• Manipule el líquido de frenos con mucho
cuidado y no permita que entre en contac-
to con sus ojos, ya que podría perder la
vista.
• PRIMEROS AUXILIOS PARA LA ENTRADA
DE LÍQUIDO DE FRENOS EN LOS OJOS:
• Enjuagar con agua durante 15 minutos y
obtener ayuda médica inmediata.
SAS2GB3171REVISIÓN DEL DISCO DE FRENO DEL-
ANTERO
1. Extraer:
• Rueda delantera
Consulte “RUEDA DELANTERA” en la pági-
na 5-4.
2. Comprobar:
• Disco de freno delantero
Daño/desgaste  Cambiar.
3. Medir:
• Grosor del disco de freno
Mida el grosor del disco de freno en distintas
ubicaciones.
No cumple las especificaciones  Susti-
tuya.4. Instalar:
• Rueda delantera
Consulte “RUEDA DELANTERA” en la pági-
na 5-4.
SAS2GB3172EXTRACCIÓN DE LA PINZA DE FRENO
DELANTERO
NOTA
Antes de desmontar la pinza de freno, drene el
líquido de frenos de todo el sistema de freno.
1. Extraer:
• Perno de unión
• Arandelas de cobre
• Tubo de freno
NOTA
Coloque el extremo del tubo de freno en un re-
cipiente y bombee el líquido de frenos.
SAS2GB3173DESMONTAJE DE LA PINZA DE FRENO
DELANTERO
1. Extraer:
• Pistón de la pinza de freno “1”
• Junta antipolvo del pistón de la pinza de fre-
no “2”
• Juntas del pistón de la pinza de freno “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Sople aire comprimido en la abertura del ra-
cor del tubo de freno para aflojar y extraer el Límite de espesor del disco de
freno
2.5 mm (0.10 in)
3
2
1
