CULATA DEL CILINDRO
6-22
SAS2GB3247DESMONTAJE DE LA CULATA
1. Extraer:
• Eje de levas de admisión
• Eje de levas de escape
Consulte “DESMONTAJE DEL EJE DE LE-
VAS” en la página 6-14.
2. Extraer:
• Tuercas de la culata
• Pernos de la culata
NOTA
• Afloje los pernos en la secuencia de apretado
correcta, como se muestra.
• Afloje cada perno 1/2 de vuelta cada vez.
Después de aflojar completamente todos los
pernos, extráigalos.
SAS2GB3248COMPROBACIÓN DE LA GUÍA DE LA CA-
DENA DE DISTRIBUCIÓN (LADO DE ES-
CAPE)
1. Comprobar:
• Guía de la cadena de distribución (lado de
admisión)
Daños o desgate  Sustituir.
SAS2GB3249COMPROBACIÓN DE LA CULATA
1. Eliminar:
• Depósitos de carbono de la cámara de com-
bustión
NOTA
Utilice un raspador redondeado, no un instru-
mento afilado, para no dañar ni rayar las roscas
del orificio de la bujía.
2. Comprobar:
• Culata
Daños o arañazos  Sustituir.
NOTA
Al sustituir la culata, sustituya igualmente la
válvula.
Consulte “COMPROBACIÓN DE LOS ASIEN-
TOS DE VÁLVULA” en la página 6-28.
• Conductos del refrigerante de la culata
Depósitos minerales u óxido  Eliminar.
3. Medir:
• Alabeo de la culata
No cumple las especificaciones  Raspe la
culata.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ponga una regla y una galga de espesores
en la culata
b. Mida la deformación.
c. Si se supera el límite, raspe la culata como
se indica.
d. Coloque un papel de lija húmedo de 400–
600 sobre una placa de superficie, y pula la
culata lijando con movimientos en forma de
ocho.
NOTA
Para asegurar una superficie uniforme, gire la
culata varias veces.
61
2
35
4 x2 x4FWD
Límite de alabeo
0.05 mm (0.0020 in)

CULATA DEL CILINDRO
6-23
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

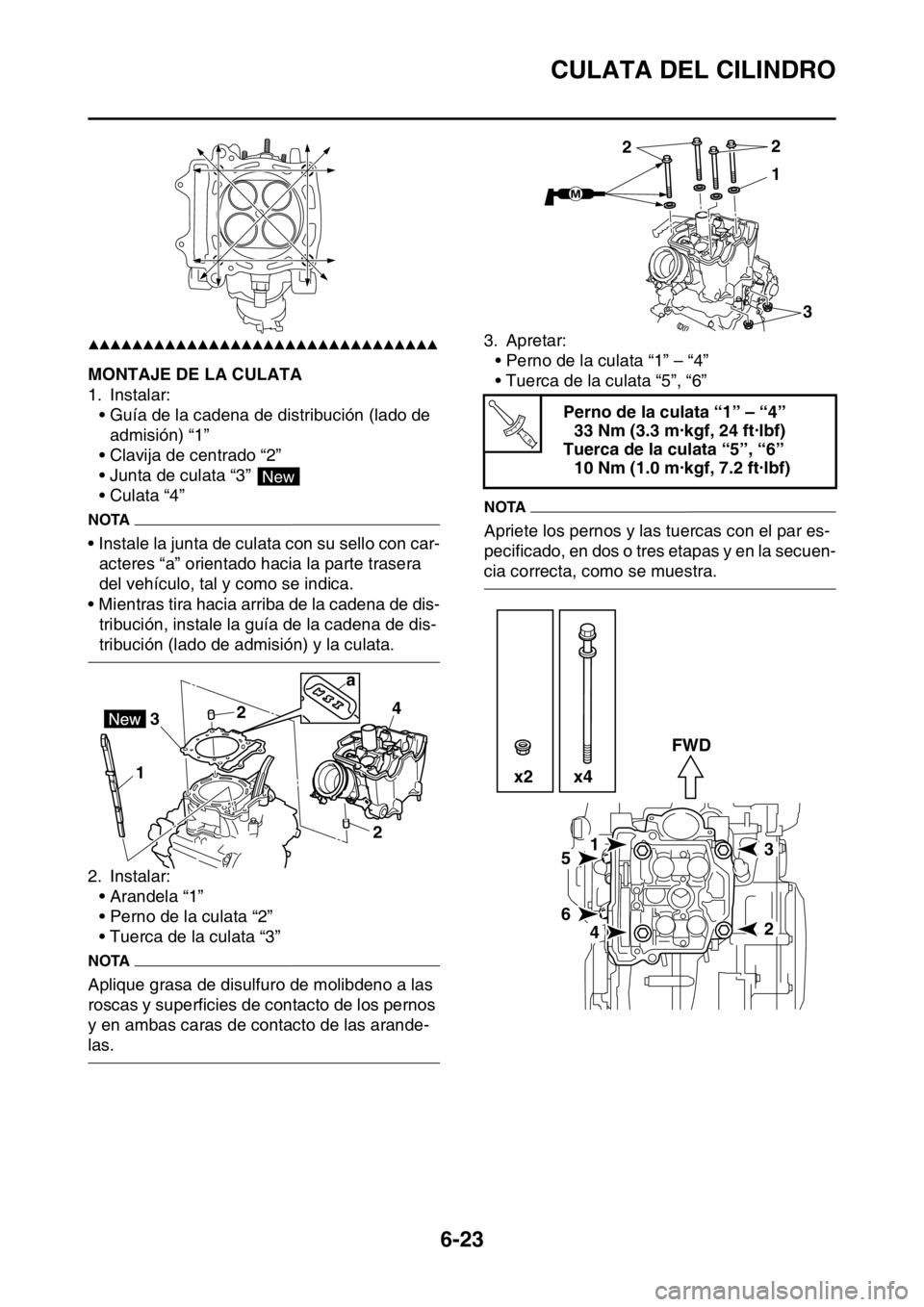

SAS2GB3250MONTAJE DE LA CULATA
1. Instalar:
• Guía de la cadena de distribución (lado de
admisión) “1”
• Clavija de centrado “2”
• Junta de culata “3”
• Culata “4”
NOTA
• Instale la junta de culata con su sello con car-
acteres “a” orientado hacia la parte trasera
del vehículo, tal y como se indica.
• Mientras tira hacia arriba de la cadena de dis-
tribución, instale la guía de la cadena de dis-
tribución (lado de admisión) y la culata.
2. Instalar:
• Arandela “1”
• Perno de la culata “2”
• Tuerca de la culata “3”
NOTA
Aplique grasa de disulfuro de molibdeno a las
roscas y superficies de contacto de los pernos
y en ambas caras de contacto de las arande-
las.3. Apretar:
• Perno de la culata “1” – “4”
• Tuerca de la culata “5”, “6”
NOTA
Apriete los pernos y las tuercas con el par es-
pecificado, en dos o tres etapas y en la secuen-
cia correcta, como se muestra.
New
12
24
3
a
Perno de la culata “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Tuerca de la culata “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
3 22
T R..
15
6
42
3 FWD
x2 x4

VÁLVULAS Y MUELLES DE VÁLVULAS
6-24
SAS2GB3251
VÁLVULAS Y MUELLES DE VÁLVULAS

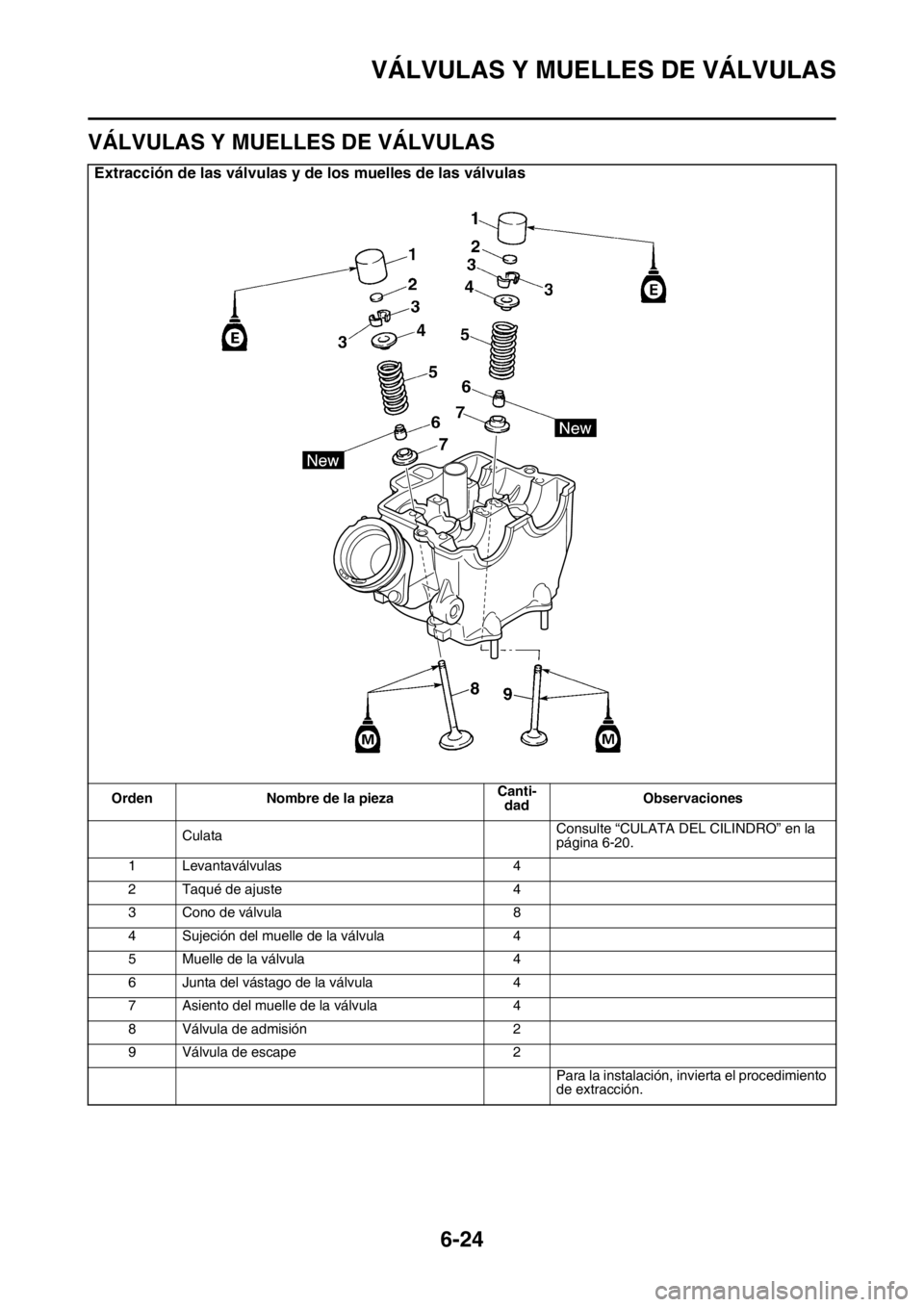

Extracción de las válvulas y de los muelles de las válvulas
Orden Nombre de la piezaCanti-
dadObservaciones
CulataConsulte “CULATA DEL CILINDRO” en la
página 6-20.
1 Levantaválvulas 4
2 Taqué de ajuste 4
3 Cono de válvula 8
4 Sujeción del muelle de la válvula 4
5 Muelle de la válvula 4
6 Junta del vástago de la válvula 4
7 Asiento del muelle de la válvula 4
8 Válvula de admisión 2
9 Válvula de escape 2
Para la instalación, invierta el procedimiento
de extracción.

VÁLVULAS Y MUELLES DE VÁLVULAS
6-25
SAS2GB3252EXTRACCIÓN DE LAS VÁLVULAS
NOTA
Antes de desmontar las piezas internas de la
culata (p. ej., válvulas, muelles de válvula,
asientos de válvula), asegúrese de que las vál-
vulas estén debidamente selladas.

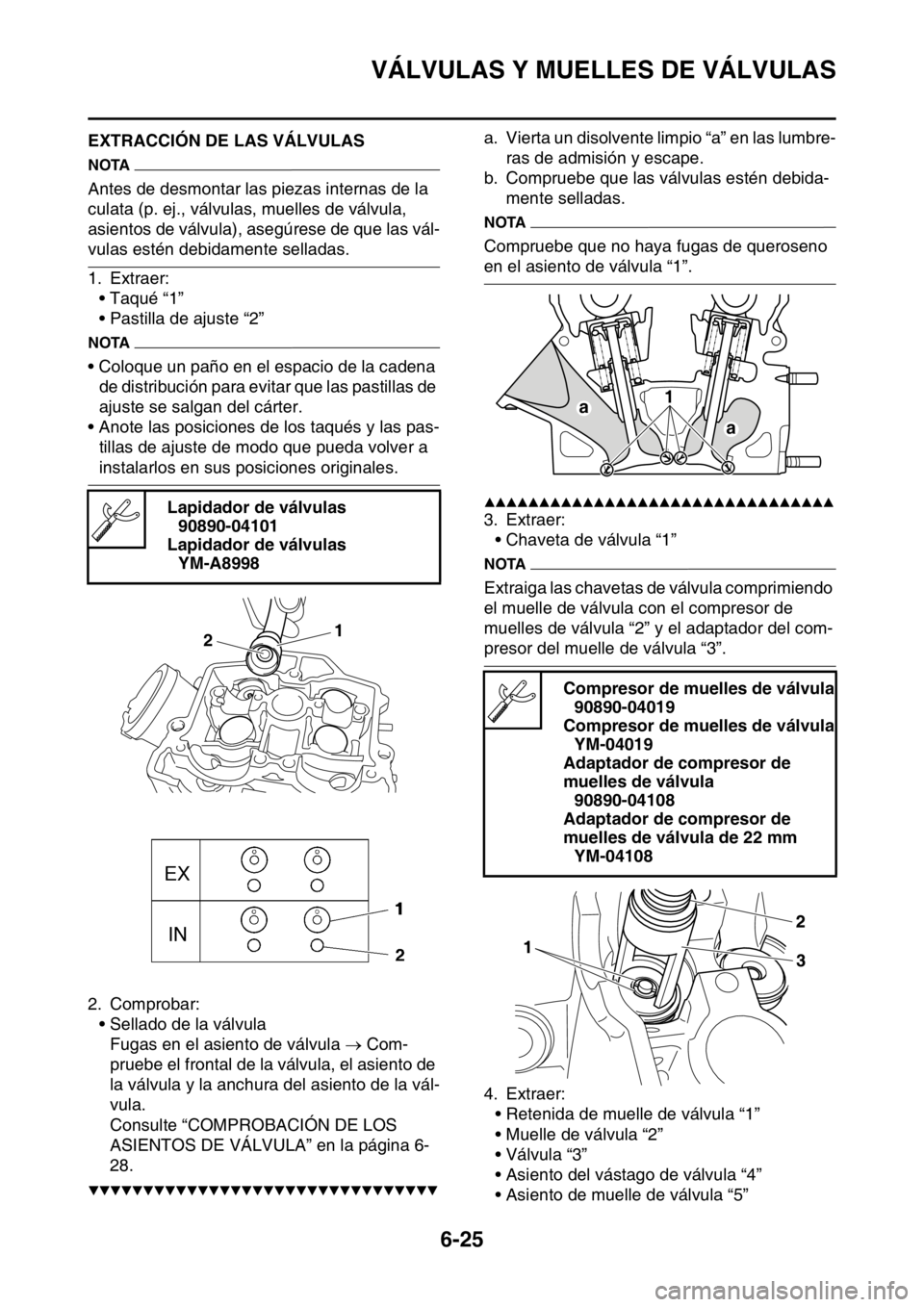

1. Extraer:
• Taqué “1”
• Pastilla de ajuste “2”
NOTA
• Coloque un paño en el espacio de la cadena
de distribución para evitar que las pastillas de
ajuste se salgan del cárter.
• Anote las posiciones de los taqués y las pas-
tillas de ajuste de modo que pueda volver a
instalarlos en sus posiciones originales.
2. Comprobar:
• Sellado de la válvula
Fugas en el asiento de válvula  Com-
pruebe el frontal de la válvula, el asiento de
la válvula y la anchura del asiento de la vál-
vula.
Consulte “COMPROBACIÓN DE LOS
ASIENTOS DE VÁLVULA” en la página 6-
28.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Vierta un disolvente limpio “a” en las lumbre-
ras de admisión y escape.
b. Compruebe que las válvulas estén debida-
mente selladas.
NOTA
Compruebe que no haya fugas de queroseno
en el asiento de válvula “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Extraer:
• Chaveta de válvula “1”
NOTA
Extraiga las chavetas de válvula comprimiendo
el muelle de válvula con el compresor de
muelles de válvula “2” y el adaptador del com-
presor del muelle de válvula “3”.
4. Extraer:
• Retenida de muelle de válvula “1”
• Muelle de válvula “2”
•Válvula “3”
• Asiento del vástago de válvula “4”
• Asiento de muelle de válvula “5” Lapidador de válvulas
90890-04101
Lapidador de válvulas
YM-A8998
1
2
Compresor de muelles de válvula
90890-04019
Compresor de muelles de válvula
YM-04019
Adaptador de compresor de
muelles de válvula
90890-04108
Adaptador de compresor de
muelles de válvula de 22 mm
YM-04108
a1
a

VÁLVULAS Y MUELLES DE VÁLVULAS
6-26
NOTA
Identifique la posición de cada pieza cui-
dadosamente para poder reinstalarlas en el si-
tio correcto.

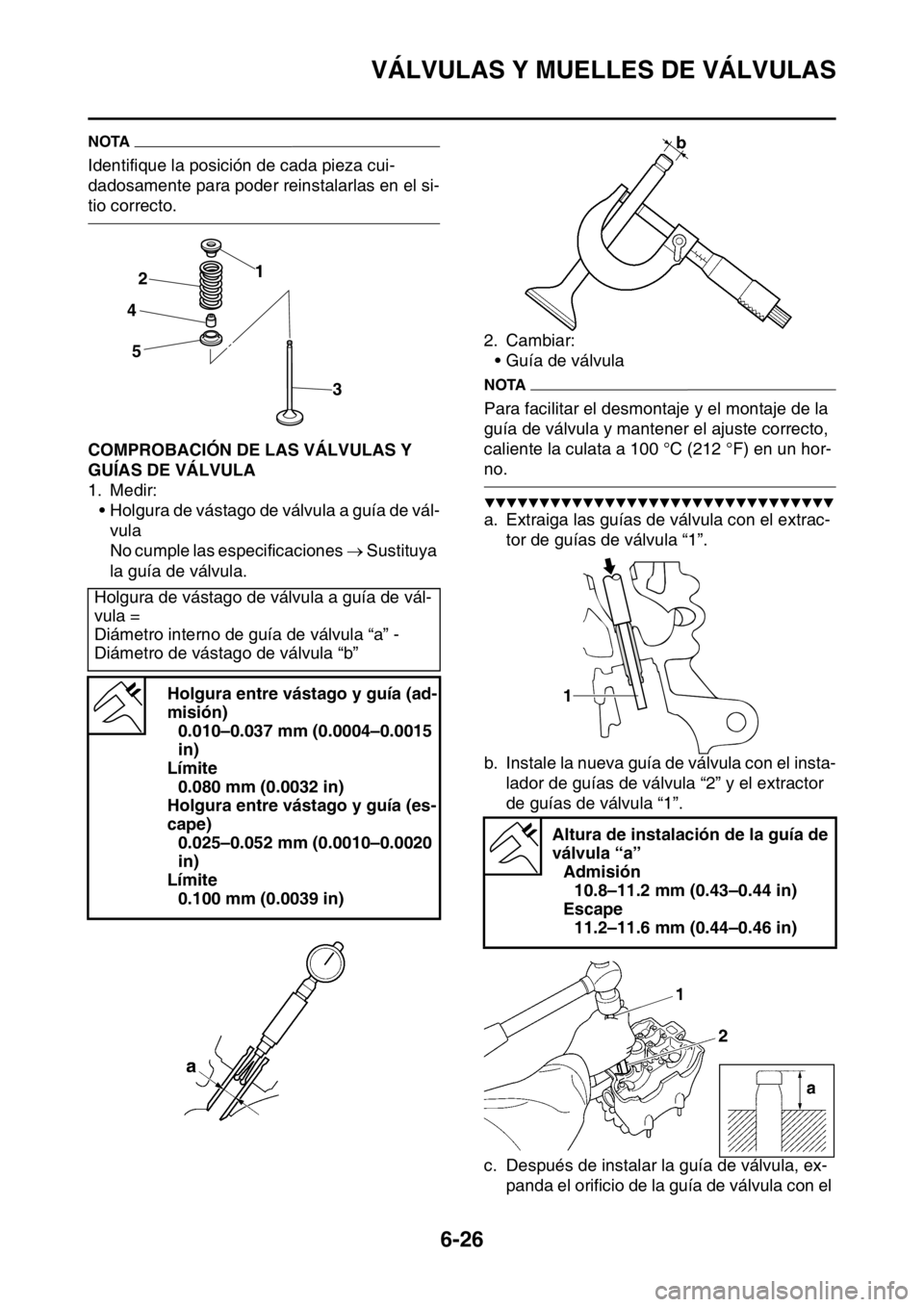

SAS2GB3253COMPROBACIÓN DE LAS VÁLVULAS Y
GUÍAS DE VÁLVULA
1. Medir:
• Holgura de vástago de válvula a guía de vál-
vula
No cumple las especificaciones  Sustituya
la guía de válvula.2. Cambiar:
• Guía de válvula
NOTA
Para facilitar el desmontaje y el montaje de la
guía de válvula y mantener el ajuste correcto,
caliente la culata a 100 °C (212 °F) en un hor-
no.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Extraiga las guías de válvula con el extrac-
tor de guías de válvula “1”.
b. Instale la nueva guía de válvula con el insta-
lador de guías de válvula “2” y el extractor
de guías de válvula “1”.
c. Después de instalar la guía de válvula, ex-
panda el orificio de la guía de válvula con el Holgura de vástago de válvula a guía de vál-
vula =
Diámetro interno de guía de válvula “a” -
Diámetro de vástago de válvula “b”
Holgura entre vástago y guía (ad-
misión)
0.010–0.037 mm (0.0004–0.0015
in)
Límite
0.080 mm (0.0032 in)
Holgura entre vástago y guía (es-
cape)
0.025–0.052 mm (0.0010–0.0020
in)
Límite
0.100 mm (0.0039 in)
1
2
4
5
3
Altura de instalación de la guía de
válvula “a”
Admisión
10.8–11.2 mm (0.43–0.44 in)
Escape
11.2–11.6 mm (0.44–0.46 in)
1

VÁLVULAS Y MUELLES DE VÁLVULAS
6-27

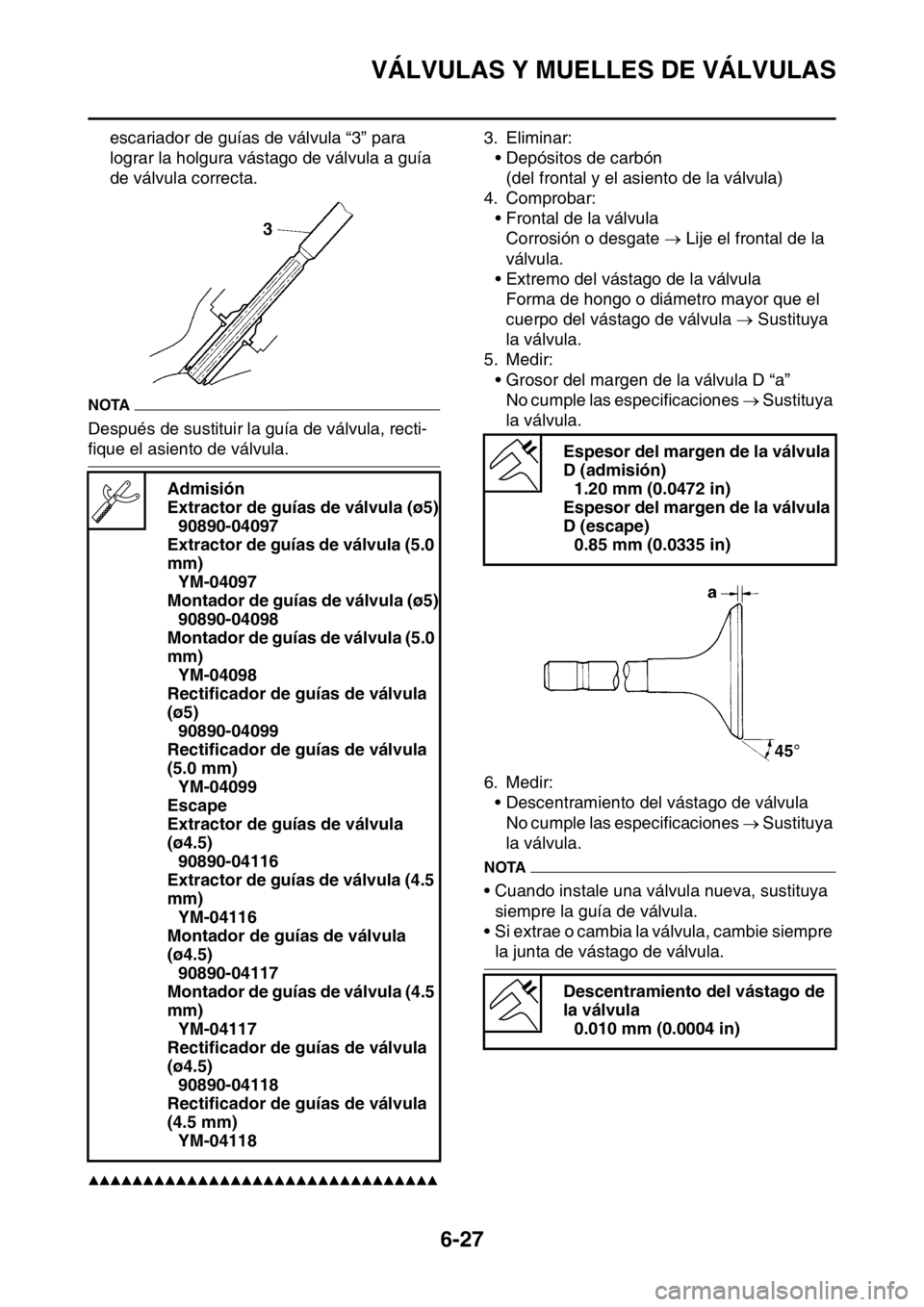

escariador de guías de válvula “3” para
lograr la holgura vástago de válvula a guía
de válvula correcta.
NOTA
Después de sustituir la guía de válvula, recti-
fique el asiento de válvula.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Eliminar:
• Depósitos de carbón
(del frontal y el asiento de la válvula)
4. Comprobar:
• Frontal de la válvula
Corrosión o desgate  Lije el frontal de la
válvula.
• Extremo del vástago de la válvula
Forma de hongo o diámetro mayor que el
cuerpo del vástago de válvula  Sustituya
la válvula.
5. Medir:
• Grosor del margen de la válvula D “a”
No cumple las especificaciones  Sustituya
la válvula.
6. Medir:
• Descentramiento del vástago de válvula
No cumple las especificaciones  Sustituya
la válvula.
NOTA
• Cuando instale una válvula nueva, sustituya
siempre la guía de válvula.
• Si extrae o cambia la válvula, cambie siempre
la junta de vástago de válvula. Admisión
Extractor de guías de válvula (ø5)
90890-04097
Extractor de guías de válvula (5.0
mm)
YM-04097
Montador de guías de válvula (ø5)
90890-04098
Montador de guías de válvula (5.0
mm)
YM-04098
Rectificador de guías de válvula
(ø5)
90890-04099
Rectificador de guías de válvula
(5.0 mm)
YM-04099
Escape
Extractor de guías de válvula
(ø4.5)
90890-04116
Extractor de guías de válvula (4.5
mm)
YM-04116
Montador de guías de válvula
(ø4.5)
90890-04117
Montador de guías de válvula (4.5
mm)
YM-04117
Rectificador de guías de válvula
(ø4.5)
90890-04118
Rectificador de guías de válvula
(4.5 mm)
YM-04118

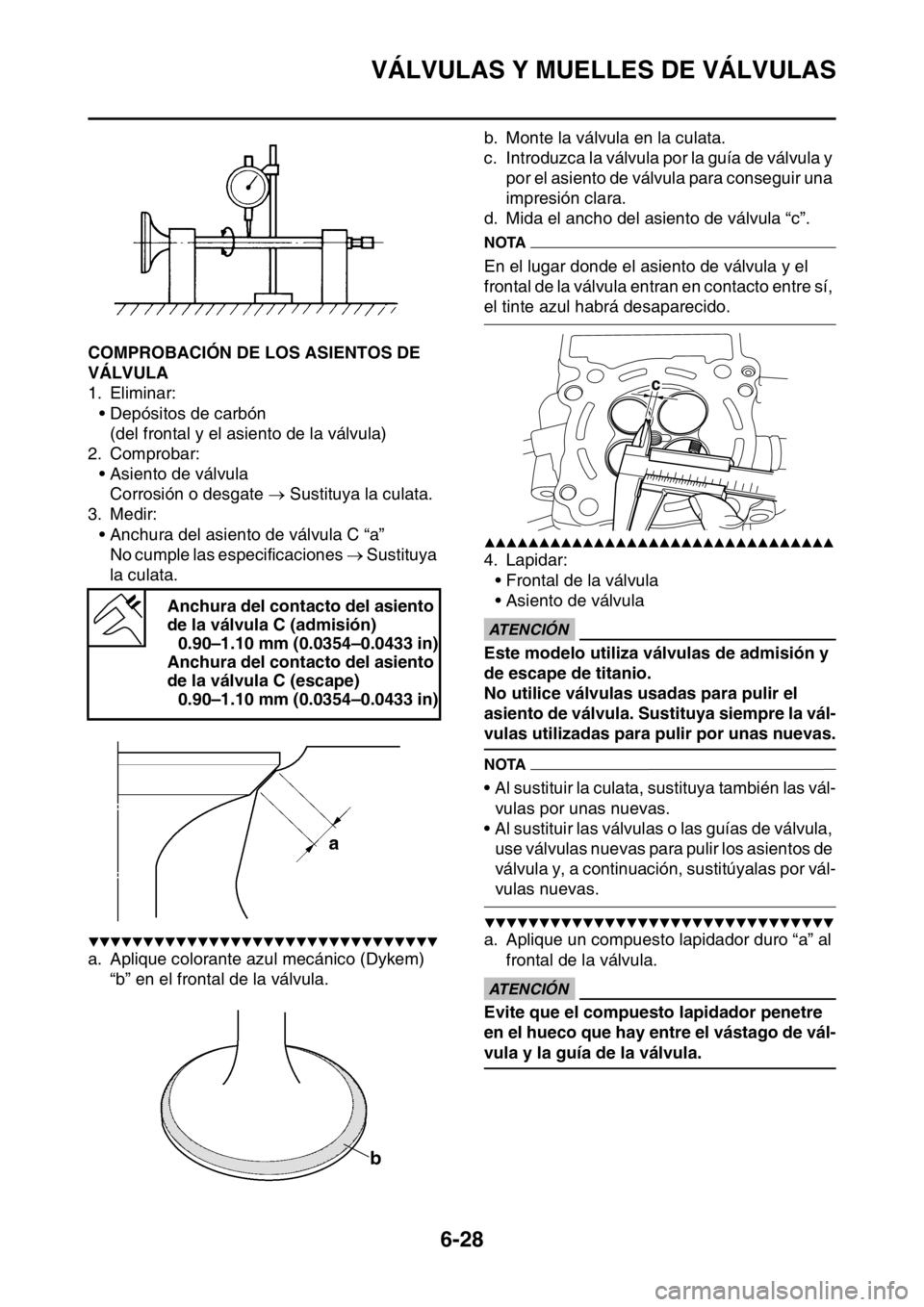

Espesor del margen de la válvula
D (admisión)
1.20 mm (0.0472 in)
Espesor del margen de la válvula
D (escape)
0.85 mm (0.0335 in)
Descentramiento del vástago de
la válvula
0.010 mm (0.0004 in)

VÁLVULAS Y MUELLES DE VÁLVULAS
6-28
SAS2GB3254COMPROBACIÓN DE LOS ASIENTOS DE
VÁLVULA
1. Eliminar:
• Depósitos de carbón
(del frontal y el asiento de la válvula)
2. Comprobar:
• Asiento de válvula
Corrosión o desgate  Sustituya la culata.
3. Medir:
• Anchura del asiento de válvula C “a”
No cumple las especificaciones  Sustituya
la culata.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Aplique colorante azul mecánico (Dykem)
“b” en el frontal de la válvula.b. Monte la válvula en la culata.
c. Introduzca la válvula por la guía de válvula y
por el asiento de válvula para conseguir una
impresión clara.
d. Mida el ancho del asiento de válvula “c”.
NOTA
En el lugar donde el asiento de válvula y el
frontal de la válvula entran en contacto entre sí,
el tinte azul habrá desaparecido.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Lapidar:
• Frontal de la válvula
• Asiento de válvula
ECA
ATENCIÓN
Este modelo utiliza válvulas de admisión y
de escape de titanio.
No utilice válvulas usadas para pulir el
asiento de válvula. Sustituya siempre la vál-
vulas utilizadas para pulir por unas nuevas.
NOTA
• Al sustituir la culata, sustituya también las vál-
vulas por unas nuevas.
• Al sustituir las válvulas o las guías de válvula,
use válvulas nuevas para pulir los asientos de
válvula y, a continuación, sustitúyalas por vál-
vulas nuevas.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Aplique un compuesto lapidador duro “a” al
frontal de la válvula.
ECA
ATENCIÓN
Evite que el compuesto lapidador penetre
en el hueco que hay entre el vástago de vál-
vula y la guía de la válvula. Anchura del contacto del asiento
de la válvula C (admisión)
0.90–1.10 mm (0.0354–0.0433 in)
Anchura del contacto del asiento
de la válvula C (escape)
0.90–1.10 mm (0.0354–0.0433 in)
c

VÁLVULAS Y MUELLES DE VÁLVULAS
6-29

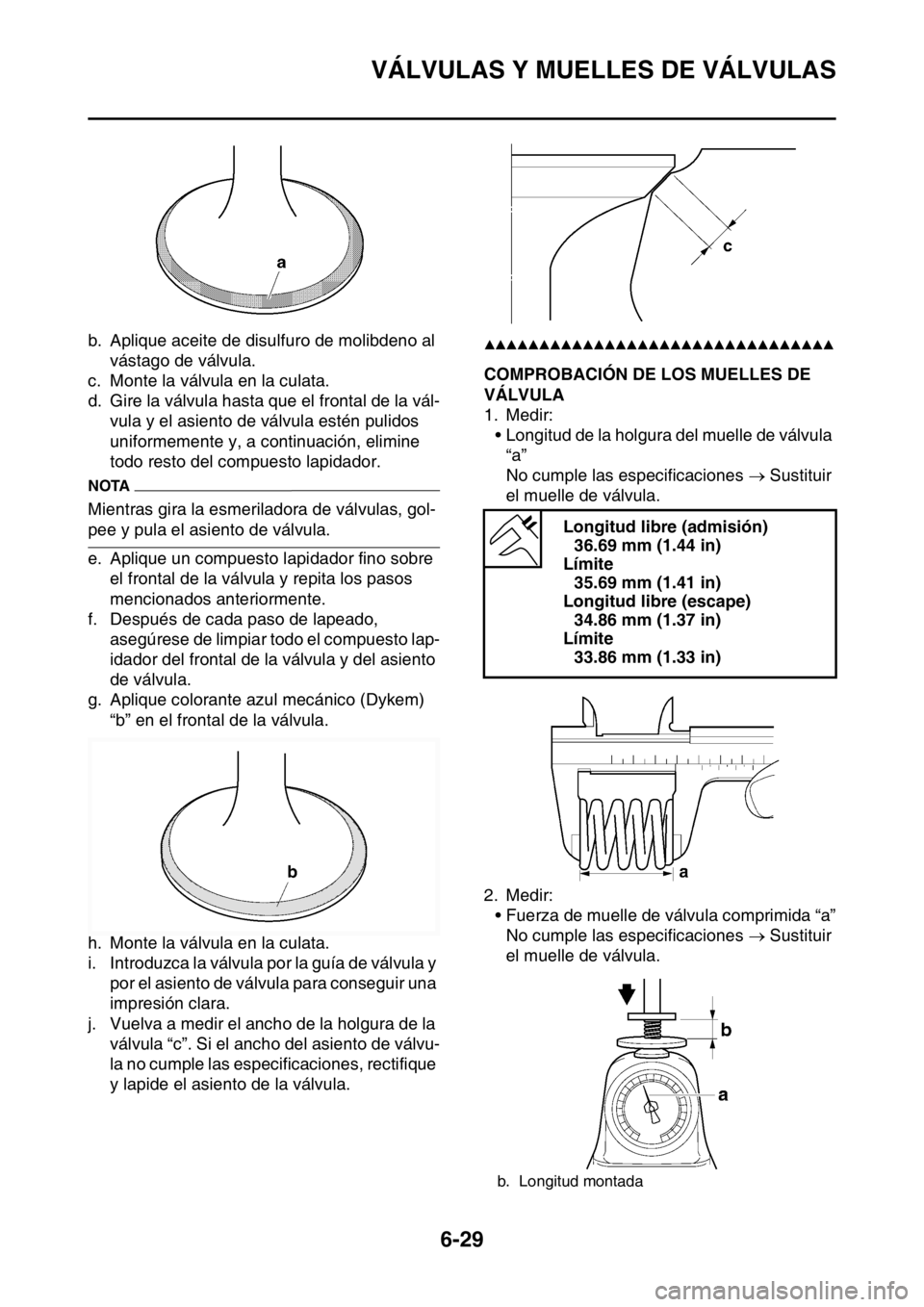

b. Aplique aceite de disulfuro de molibdeno al
vástago de válvula.
c. Monte la válvula en la culata.
d. Gire la válvula hasta que el frontal de la vál-
vula y el asiento de válvula estén pulidos
uniformemente y, a continuación, elimine
todo resto del compuesto lapidador.
NOTA
Mientras gira la esmeriladora de válvulas, gol-
pee y pula el asiento de válvula.
e. Aplique un compuesto lapidador fino sobre
el frontal de la válvula y repita los pasos
mencionados anteriormente.
f. Después de cada paso de lapeado,
asegúrese de limpiar todo el compuesto lap-
idador del frontal de la válvula y del asiento
de válvula.
g. Aplique colorante azul mecánico (Dykem)
“b” en el frontal de la válvula.
h. Monte la válvula en la culata.
i. Introduzca la válvula por la guía de válvula y
por el asiento de válvula para conseguir una
impresión clara.
j. Vuelva a medir el ancho de la holgura de la
válvula “c”. Si el ancho del asiento de válvu-
la no cumple las especificaciones, rectifique
y lapide el asiento de la válvula.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
SAS2GB3255COMPROBACIÓN DE LOS MUELLES DE
VÁLVULA
1. Medir:
• Longitud de la holgura del muelle de válvula
“a”
No cumple las especificaciones  Sustituir
el muelle de válvula.
2. Medir:
• Fuerza de muelle de válvula comprimida “a”
No cumple las especificaciones  Sustituir
el muelle de válvula.
Longitud libre (admisión)
36.69 mm (1.44 in)
Límite
35.69 mm (1.41 in)
Longitud libre (escape)
34.86 mm (1.37 in)
Límite
33.86 mm (1.33 in)
b. Longitud montada

VÁLVULAS Y MUELLES DE VÁLVULAS
6-30
3. Medir:
• Inclinación del muelle de válvula “a”
No cumple las especificaciones  Sustituir
el muelle de válvula.
SAS2GB3256COMPROBACIÓN DE LOS TAQUÉS
1. Comprobar:
• Taqué
Daños o arañazos  Sustituya los taqués y
la culata.
SAS2GB3257MONTAJE DE LAS VÁLVULAS
1. Limpiar:
• Extremo del vástago de la válvula2. Lubricar:
• Vástago de válvula “1”
• Junta de vástago de válvula “2”
3. Instalar:
• Asiento del muelle “1”
• Junta de vástago de válvula “2”
•Válvula “3”
• Muelle de válvula “4”
• Retenida de muelle de válvula “5”
(a la culata)
NOTA
• Asegúrese de instalar cada válvula en el sitio
correcto.
• Instale los muelles de válvula con el paso
más largo “a” hacia arriba.
4. Instalar:
• Chaveta de válvula “1” Tensión del muelle de compre-
sión montado (admisión)
146.00–168.00 N (14.89–17.13
kgf, 32.82–37.77 lbf)
Tensión del muelle de compre-
sión montado (escape)
137.00–157.00 N (13.97–16.01
kgf, 30.80–35.29 lbf)
Longitud montada (admisión)
31.40 mm (1.24 in)
Longitud montada (escape)
28.50 mm (1.12 in)
Inclinación del muelle (admisión)
2.5 °/1.6 mm (2.5 °/0.06 in)
Inclinación del muelle (escape)
2.5 °/1.5 mm (2.5 °/0.06 in)
Lubricante recomendado
Aceite de disulfuro de molibde-
no
b. Extremo menor
New

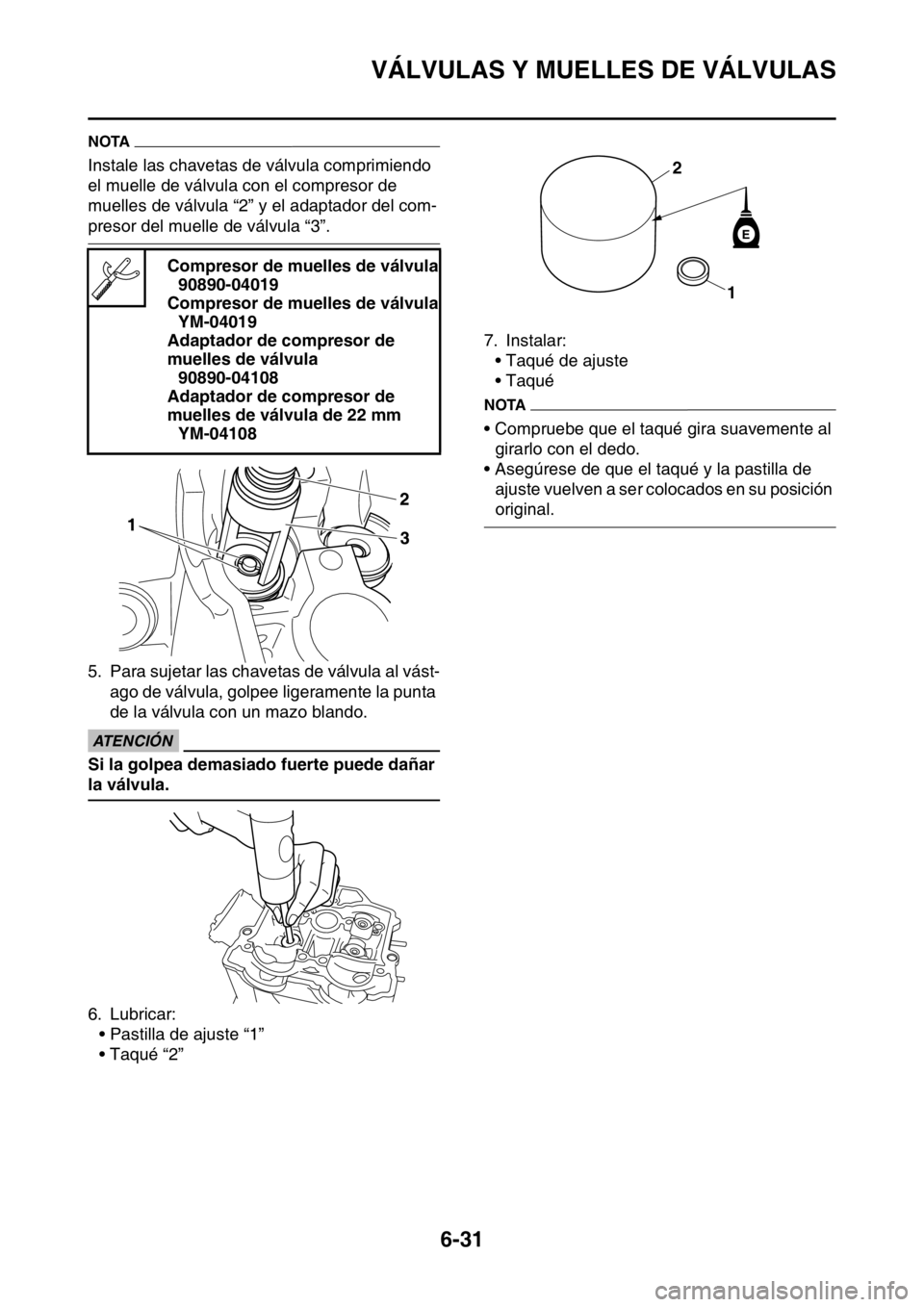

VÁLVULAS Y MUELLES DE VÁLVULAS
6-31
NOTA
Instale las chavetas de válvula comprimiendo
el muelle de válvula con el compresor de
muelles de válvula “2” y el adaptador del com-
presor del muelle de válvula “3”.
5. Para sujetar las chavetas de válvula al vást-
ago de válvula, golpee ligeramente la punta
de la válvula con un mazo blando.
ECA
ATENCIÓN
Si la golpea demasiado fuerte puede dañar
la válvula.
6. Lubricar:
• Pastilla de ajuste “1”
• Taqué “2”7. Instalar:
• Taqué de ajuste
• Taqué
NOTA
• Compruebe que el taqué gira suavemente al
girarlo con el dedo.
• Asegúrese de que el taqué y la pastilla de
ajuste vuelven a ser colocados en su posición
original. Compresor de muelles de válvula
90890-04019
Compresor de muelles de válvula
YM-04019
Adaptador de compresor de
muelles de válvula
90890-04108
Adaptador de compresor de
muelles de válvula de 22 mm
YM-04108
E
1 2
