YAMAHA WR 250F 2016 Manuale duso (in Italian)

FRENO POSTERIORE
5-25
Smontaggio della pinza freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Pistoncino della pinza freno 1
2Guarnizione parapolvere pistoncino della pinza
freno1
3 Guarnizione pistoncino della pinza freno 1
4 Vite di spurgo 1
Per il montaggio, invertire la procedura di
smontaggio.
1
2
3
4
S
BF
T R..6 Nm (0.6 m kgf, 4.3 ft Ibf)

FRENO POSTERIORE
5-26
Rimozione della pompa freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
1 Bullone di giunzione 1
2 Rondelle in rame 2
3 Tubo del freno 1
4 Coppiglia 1
5 Rondella 1
6 Perno 1
7 Tappo del serbatoio della pompa del freno 1
8 Piastra diaframma serbatoio pompa freno 1
9 Diaframma serbatoio pompa freno 1
10 Pompa del freno posteriore 1
Per l’installazione, invertire la procedura di
rimozione.
1
2
3
4 7
5 8
6 9
T R..
T R..
10
T R..

FRENO POSTERIORE
5-27
Smontaggio della pompa freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Guaina parapolvere 1
2 Anello elastico di sicurezza 1
3 Asta di blocco 1
4 Componenti pompa del freno 1
Per il montaggio, invertire la procedura di
smontaggio.
4
3
2
1
BF
S
New
New

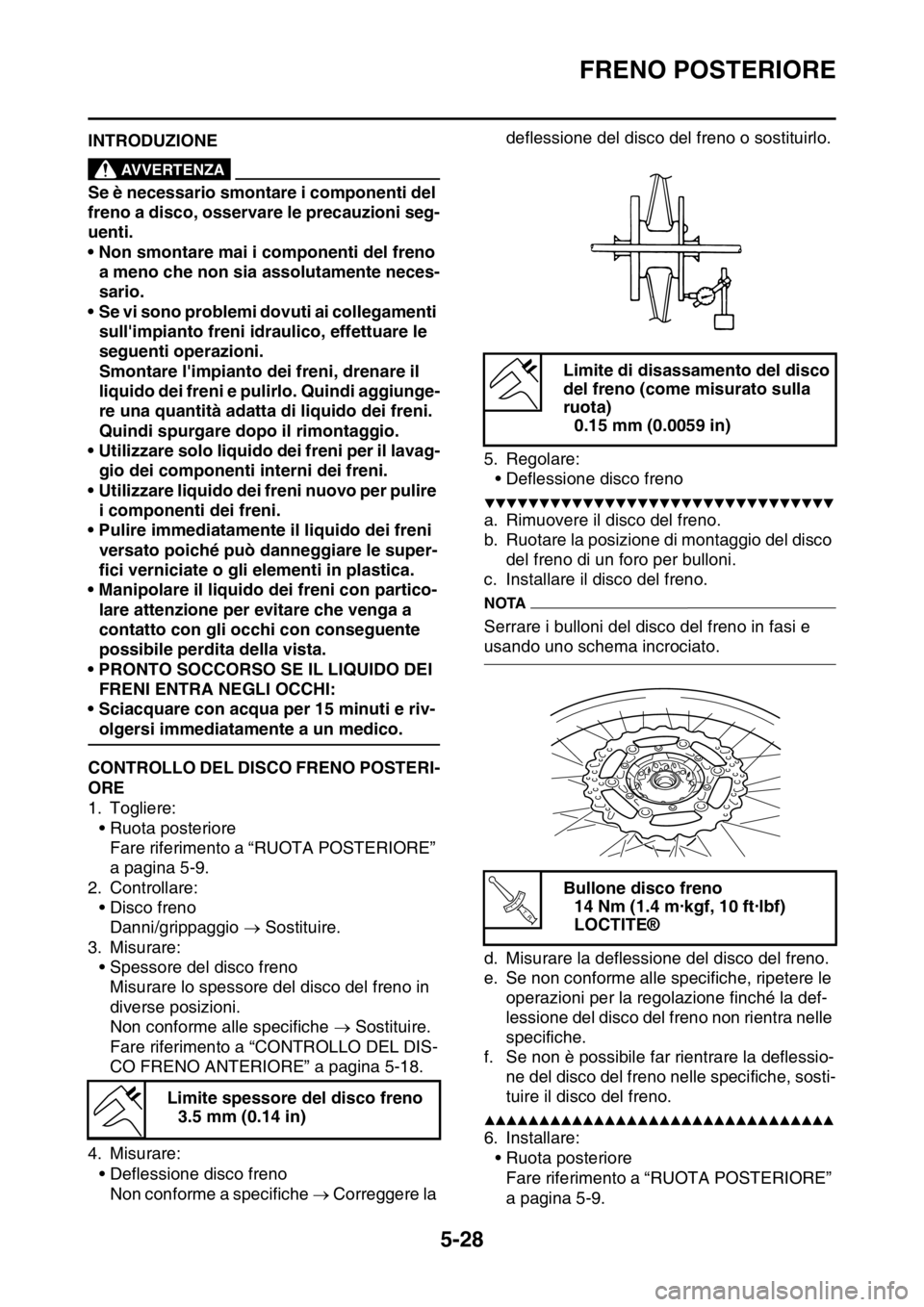

FRENO POSTERIORE
5-28
HAS2GB3183INTRODUZIONEEWA
AVVERTENZA
Se è necessario smontare i componenti del
freno a disco, osservare le precauzioni seg-
uenti.
• Non smontare mai i componenti del freno
a meno che non sia assolutamente neces-
sario.
• Se vi sono problemi dovuti ai collegamenti
sull'impianto freni idraulico, effettuare le
seguenti operazioni.
Smontare l'impianto dei freni, drenare il
liquido dei freni e pulirlo. Quindi aggiunge-
re una quantità adatta di liquido dei freni.
Quindi spurgare dopo il rimontaggio.
• Utilizzare solo liquido dei freni per il lavag-
gio dei componenti interni dei freni.
• Utilizzare liquido dei freni nuovo per pulire
i componenti dei freni.
• Pulire immediatamente il liquido dei freni
versato poiché può danneggiare le super-
fici verniciate o gli elementi in plastica.
• Manipolare il liquido dei freni con partico-
lare attenzione per evitare che venga a
contatto con gli occhi con conseguente
possibile perdita della vista.
• PRONTO SOCCORSO SE IL LIQUIDO DEI
FRENI ENTRA NEGLI OCCHI:
• Sciacquare con acqua per 15 minuti e riv-
olgersi immediatamente a un medico.
HAS2GB3184CONTROLLO DEL DISCO FRENO POSTERI-
ORE
1. Togliere:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 5-9.
2. Controllare:
• Disco freno
Danni/grippaggio  Sostituire.
3. Misurare:
• Spessore del disco freno
Misurare lo spessore del disco del freno in
diverse posizioni.
Non conforme alle specifiche  Sostituire.
Fare riferimento a “CONTROLLO DEL DIS-
CO FRENO ANTERIORE” a pagina 5-18.
4. Misurare:
• Deflessione disco freno
Non conforme a specifiche  Correggere la deflessione del disco del freno o sostituirlo.
5. Regolare:
• Deflessione disco freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere il disco del freno.
b. Ruotare la posizione di montaggio del disco
del freno di un foro per bulloni.
c. Installare il disco del freno.
NOTA
Serrare i bulloni del disco del freno in fasi e
usando uno schema incrociato.
d. Misurare la deflessione del disco del freno.
e. Se non conforme alle specifiche, ripetere le
operazioni per la regolazione finché la def-
lessione del disco del freno non rientra nelle
specifiche.
f. Se non è possibile far rientrare la deflessio-
ne del disco del freno nelle specifiche, sosti-
tuire il disco del freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Installare:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 5-9. Limite spessore del disco freno
3.5 mm (0.14 in)
Limite di disassamento del disco
del freno (come misurato sulla
ruota)
0.15 mm (0.0059 in)
Bullone disco freno
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
T R..

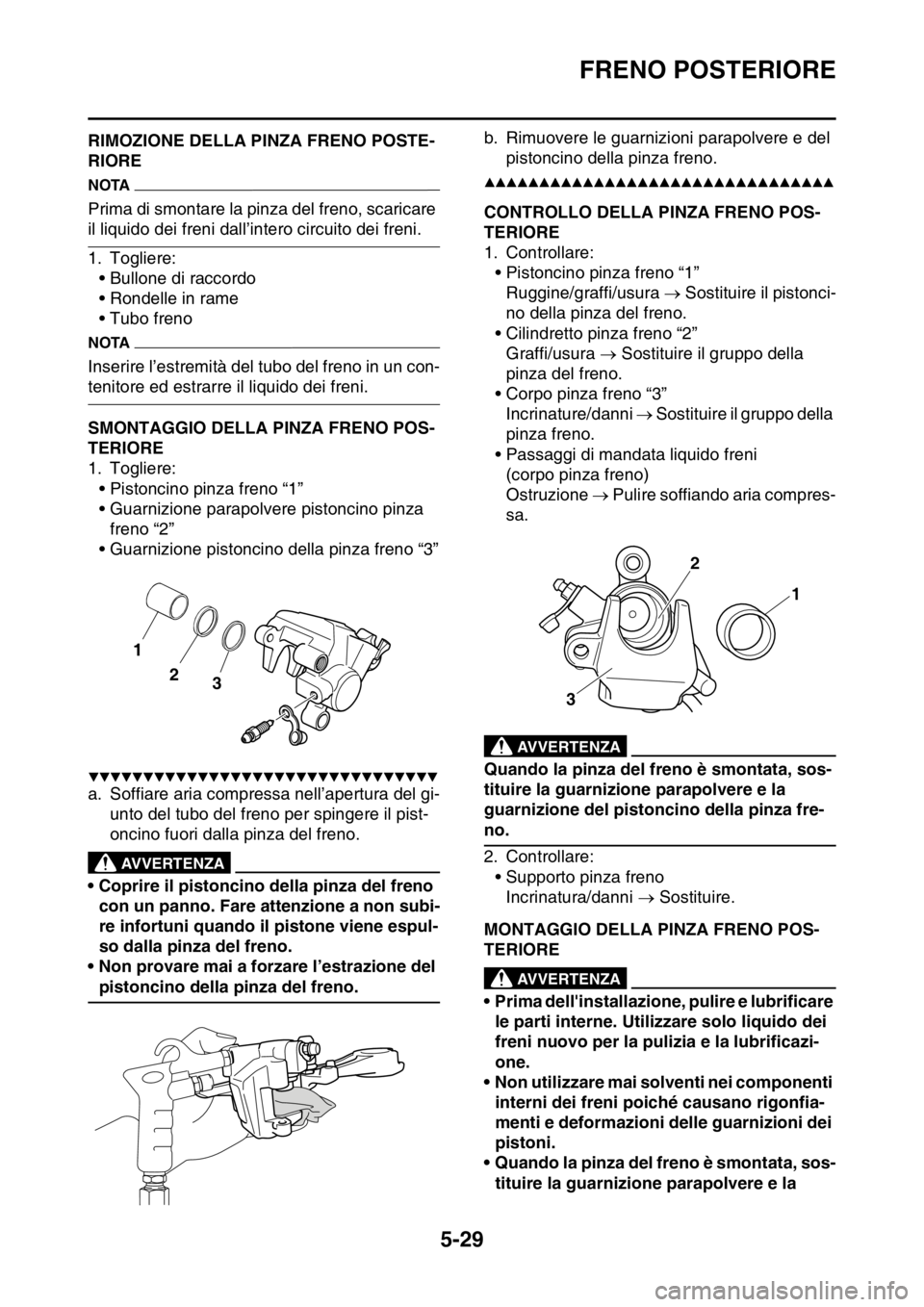

FRENO POSTERIORE
5-29
HAS2GB3185RIMOZIONE DELLA PINZA FRENO POSTE-
RIORE
NOTA
Prima di smontare la pinza del freno, scaricare
il liquido dei freni dall’intero circuito dei freni.
1. Togliere:
• Bullone di raccordo
• Rondelle in rame
• Tubo freno
NOTA
Inserire l’estremità del tubo del freno in un con-
tenitore ed estrarre il liquido dei freni.
HAS2GB3186SMONTAGGIO DELLA PINZA FRENO POS-
TERIORE
1. Togliere:
• Pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino pinza
freno “2”
• Guarnizione pistoncino della pinza freno “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Soffiare aria compressa nell’apertura del gi-
unto del tubo del freno per spingere il pist-
oncino fuori dalla pinza del freno.
EWA
AVVERTENZA
• Coprire il pistoncino della pinza del freno
con un panno. Fare attenzione a non subi-
re infortuni quando il pistone viene espul-
so dalla pinza del freno.
• Non provare mai a forzare l’estrazione del
pistoncino della pinza del freno.b. Rimuovere le guarnizioni parapolvere e del
pistoncino della pinza freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3187CONTROLLO DELLA PINZA FRENO POS-
TERIORE
1. Controllare:
• Pistoncino pinza freno “1”
Ruggine/graffi/usura  Sostituire il pistonci-
no della pinza del freno.
• Cilindretto pinza freno “2”
Graffi/usura  Sostituire il gruppo della
pinza del freno.
• Corpo pinza freno “3”
Incrinature/danni  Sostituire il gruppo della
pinza freno.
• Passaggi di mandata liquido freni
(corpo pinza freno)
Ostruzione  Pulire soffiando aria compres-
sa.
EWA
AVVERTENZA
Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
2. Controllare:
• Supporto pinza freno
Incrinatura/danni  Sostituire.
HAS2GB3188MONTAGGIO DELLA PINZA FRENO POS-
TERIORE
EWA
AVVERTENZA
• Prima dell'installazione, pulire e lubrificare
le parti interne. Utilizzare solo liquido dei
freni nuovo per la pulizia e la lubrificazi-
one.
• Non utilizzare mai solventi nei componenti
interni dei freni poiché causano rigonfia-
menti e deformazioni delle guarnizioni dei
pistoni.
• Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
2
3
1
1 2
3

FRENO POSTERIORE

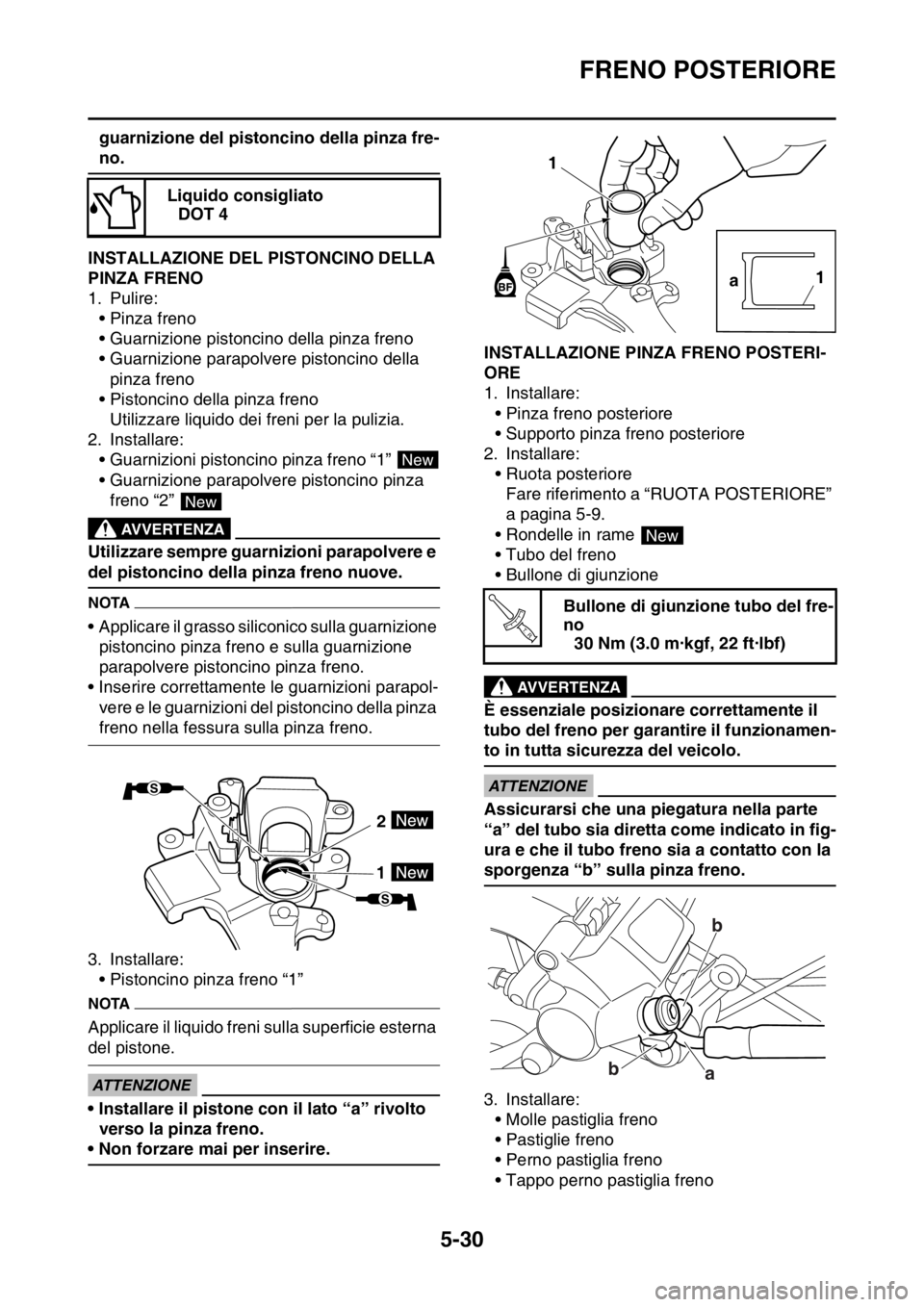

5-30
guarnizione del pistoncino della pinza fre-
no.
HAS2GB3189INSTALLAZIONE DEL PISTONCINO DELLA
PINZA FRENO
1. Pulire:
• Pinza freno
• Guarnizione pistoncino della pinza freno
• Guarnizione parapolvere pistoncino della
pinza freno
• Pistoncino della pinza freno
Utilizzare liquido dei freni per la pulizia.
2. Installare:
• Guarnizioni pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino pinza
freno “2”
EWA
AVVERTENZA
Utilizzare sempre guarnizioni parapolvere e
del pistoncino della pinza freno nuove.
NOTA
• Applicare il grasso siliconico sulla guarnizione
pistoncino pinza freno e sulla guarnizione
parapolvere pistoncino pinza freno.
• Inserire correttamente le guarnizioni parapol-
vere e le guarnizioni del pistoncino della pinza
freno nella fessura sulla pinza freno.
3. Installare:
• Pistoncino pinza freno “1”
NOTA
Applicare il liquido freni sulla superficie esterna
del pistone.
ECA
ATTENZIONE
• Installare il pistone con il lato “a” rivolto
verso la pinza freno.
• Non forzare mai per inserire.
HAS2GB3190INSTALLAZIONE PINZA FRENO POSTERI-
ORE
1. Installare:
• Pinza freno posteriore
• Supporto pinza freno posteriore
2. Installare:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 5-9.
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.
ECA
ATTENZIONE
Assicurarsi che una piegatura nella parte
“a” del tubo sia diretta come indicato in fig-
ura e che il tubo freno sia a contatto con la
sporgenza “b” sulla pinza freno.
3. Installare:
• Molle pastiglia freno
• Pastiglie freno
• Perno pastiglia freno
• Tappo perno pastiglia freno Liquido consigliato
DOT 4
New
New
2
1
Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
a1
New
T R..
b
b
a

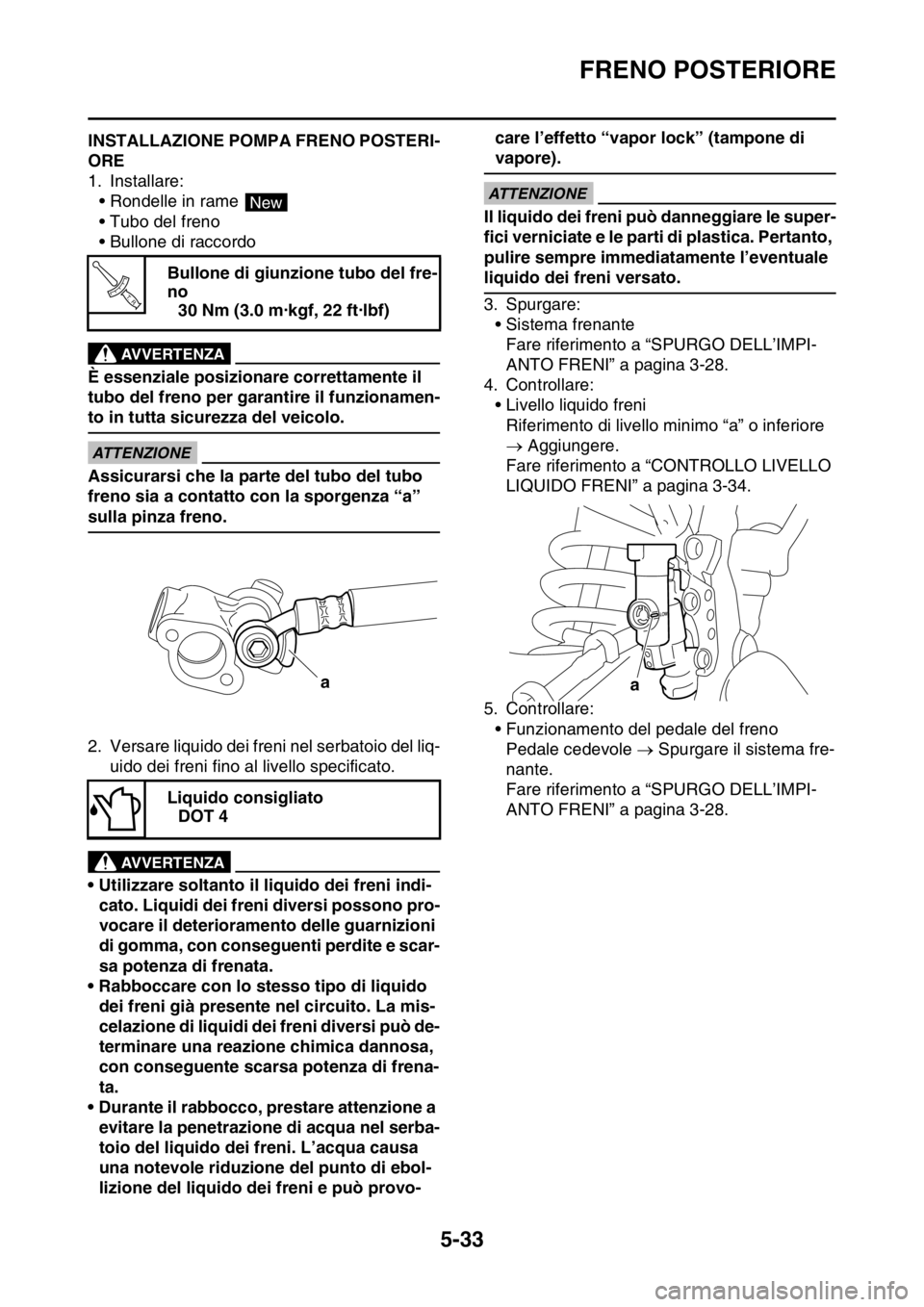

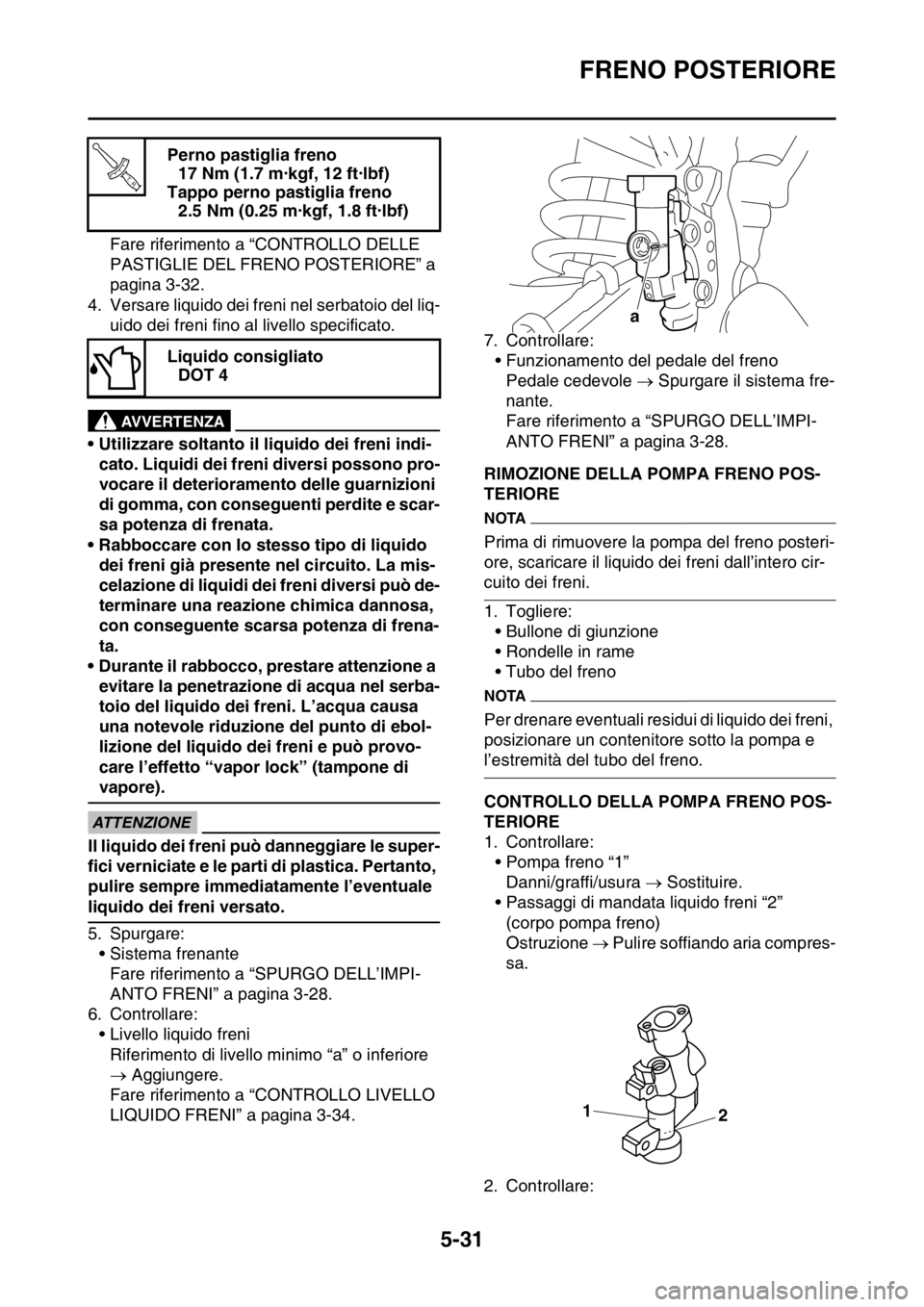

FRENO POSTERIORE
5-31
Fare riferimento a “CONTROLLO DELLE
PASTIGLIE DEL FRENO POSTERIORE” a
pagina 3-32.
4. Versare liquido dei freni nel serbatoio del liq-
uido dei freni fino al livello specificato.
EWA
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Durante il rabbocco, prestare attenzione a
evitare la penetrazione di acqua nel serba-
toio del liquido dei freni. L’acqua causa
una notevole riduzione del punto di ebol-
lizione del liquido dei freni e può provo-
care l’effetto “vapor lock” (tampone di
vapore).
ECA
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
5. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
6. Controllare:
• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.7. Controllare:
• Funzionamento del pedale del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
HAS2GB3191RIMOZIONE DELLA POMPA FRENO POS-
TERIORE
NOTA
Prima di rimuovere la pompa del freno posteri-
ore, scaricare il liquido dei freni dall’intero cir-
cuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubo del freno
NOTA
Per drenare eventuali residui di liquido dei freni,
posizionare un contenitore sotto la pompa e
l’estremità del tubo del freno.
HAS2GB3192CONTROLLO DELLA POMPA FRENO POS-
TERIORE
1. Controllare:
• Pompa freno “1”
Danni/graffi/usura  Sostituire.
• Passaggi di mandata liquido freni “2”
(corpo pompa freno)
Ostruzione  Pulire soffiando aria compres-
sa.
2. Controllare: Perno pastiglia freno
17 Nm (1.7 m·kgf, 12 ft·lbf)
Tappo perno pastiglia freno
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Liquido consigliato
DOT 4
T R..
a
1
2

FRENO POSTERIORE
5-32
• Componenti pompa del freno
Danni/usura  Sostituire.
3. Controllare:
• Tappo serbatoio pompa
Incrinatura/danni  Sostituire.
• Supporto diaframma serbatoio pompa freno
• Diaframma serbatoio pompa freno
Incrinatura/danni  Sostituire.
4. Controllare:
• Tubi del freno
Incrinature/danni/usura  Sostituire.

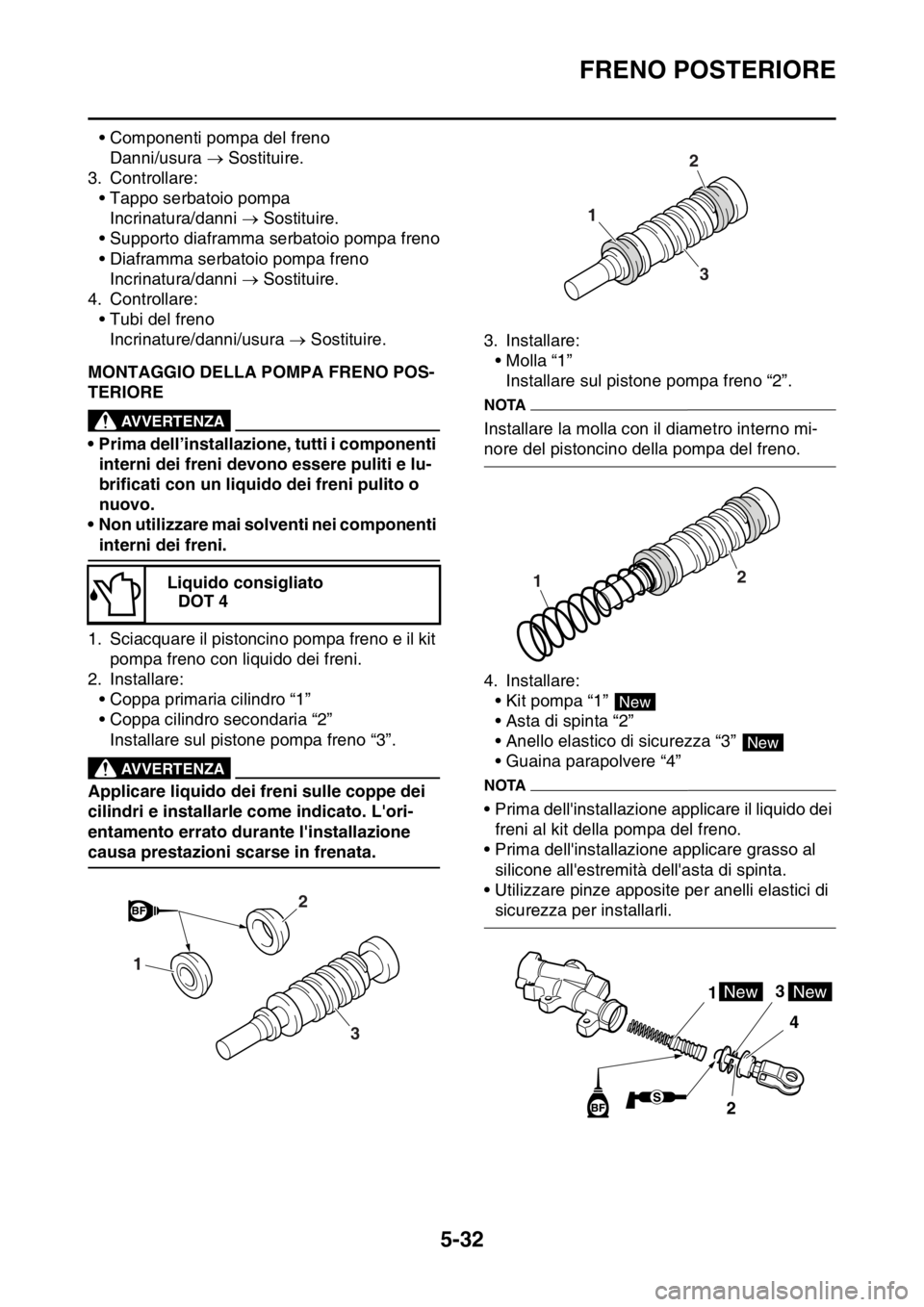

HAS2GB3193MONTAGGIO DELLA POMPA FRENO POS-
TERIORE
EWA
AVVERTENZA
• Prima dell’installazione, tutti i componenti
interni dei freni devono essere puliti e lu-
brificati con un liquido dei freni pulito o
nuovo.
• Non utilizzare mai solventi nei componenti
interni dei freni.
1. Sciacquare il pistoncino pompa freno e il kit
pompa freno con liquido dei freni.
2. Installare:
• Coppa primaria cilindro “1”
• Coppa cilindro secondaria “2”
Installare sul pistone pompa freno “3”.
EWA
AVVERTENZA
Applicare liquido dei freni sulle coppe dei
cilindri e installarle come indicato. L'ori-
entamento errato durante l'installazione
causa prestazioni scarse in frenata.3. Installare:
• Molla “1”
Installare sul pistone pompa freno “2”.
NOTA
Installare la molla con il diametro interno mi-
nore del pistoncino della pompa del freno.
4. Installare:
• Kit pompa “1”
•Asta di spinta “2”
• Anello elastico di sicurezza “3”
• Guaina parapolvere “4”
NOTA
• Prima dell'installazione applicare il liquido dei
freni al kit della pompa del freno.
• Prima dell'installazione applicare grasso al
silicone all'estremità dell'asta di spinta.
• Utilizzare pinze apposite per anelli elastici di
sicurezza per installarli. Liquido consigliato
DOT 42
3
1
2
3
1
12
New
New
13
4
2NewNew

FRENO POSTERIORE
5-33
HAS2GB3194INSTALLAZIONE POMPA FRENO POSTERI-
ORE
1. Installare:
• Rondelle in rame
• Tubo del freno
• Bullone di raccordo
EWA
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.
ECA
ATTENZIONE
Assicurarsi che la parte del tubo del tubo
freno sia a contatto con la sporgenza “a”
sulla pinza freno.
2. Versare liquido dei freni nel serbatoio del liq-
uido dei freni fino al livello specificato.
EWA
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Durante il rabbocco, prestare attenzione a
evitare la penetrazione di acqua nel serba-
toio del liquido dei freni. L’acqua causa
una notevole riduzione del punto di ebol-
lizione del liquido dei freni e può provo-care l’effetto “vapor lock” (tampone di
vapore).
ECA
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
3. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
4. Controllare:
• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.
5. Controllare:
• Funzionamento del pedale del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28. Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
Liquido consigliato
DOT 4
New
T R..
aa

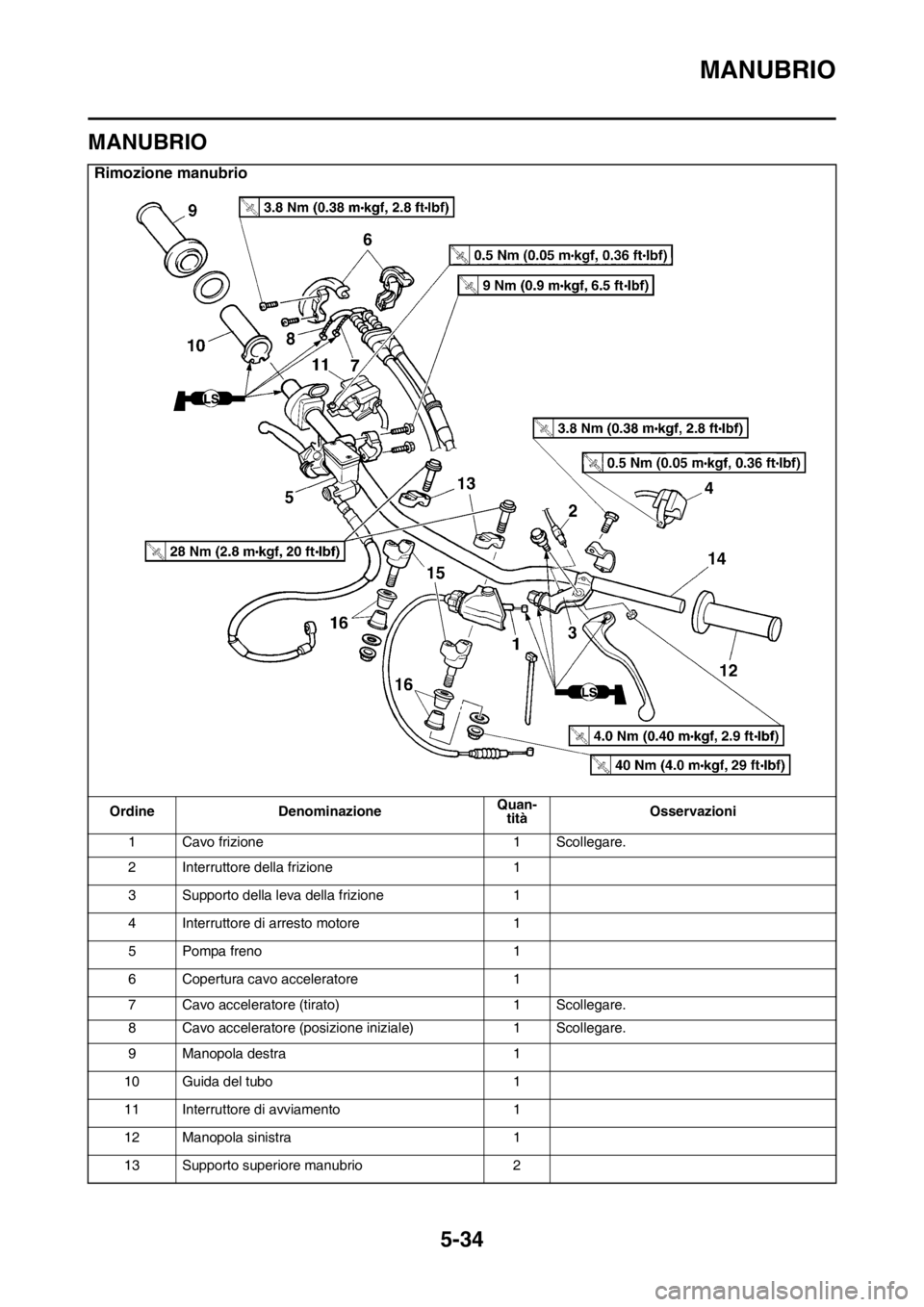

MANUBRIO
5-34
HAS2GB3195
MANUBRIO
Rimozione manubrio
Ordine DenominazioneQuan-
titàOsservazioni
1 Cavo frizione 1 Scollegare.
2 Interruttore della frizione 1
3 Supporto della leva della frizione 1
4 Interruttore di arresto motore 1
5 Pompa freno 1
6 Copertura cavo acceleratore 1
7 Cavo acceleratore (tirato) 1 Scollegare.
8 Cavo acceleratore (posizione iniziale) 1 Scollegare.
9 Manopola destra 1
10 Guida del tubo 1
11 Interruttore di avviamento 1
12 Manopola sinistra 1
13 Supporto superiore manubrio 2
