YAMAHA WR 250F 2016  Manuale duso (in Italian) GRUPPO AMMORTIZZATORE POSTERIORE
5-65
3. Installare:
• Cuscinetto “1”
• Paraolio “2”
(sul braccio di collegamento “3”)
HAS2GB3217INSTALLAZIONE DEL GRUPPO AMMOR-
TIZZATORE POSTERIORE
1

Page 222 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) GRUPPO AMMORTIZZATORE POSTERIORE
5-66
7. Serrare:
• Bullone superiore gruppo ammortizzatore
posteriore
• Bullone braccio di collegamento (lato telaio)
• Bullone braccio di collegamento (lato br

Page 223 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FORCELLONE OSCILLANTE
5-67
HAS2GB3218
FORCELLONE OSCILLANTE
Rimozione del forcellone
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anterior

Page 224 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FORCELLONE OSCILLANTE
5-68
HAS2GB3219RIMOZIONE FORCELLONE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non

Page 225 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) FORCELLONE OSCILLANTE
5-69
• Paraolio
• Perno forcellone
2. Installare:
• Cuscinetto “1”
• Paraolio “2”
(al forcellone)
NOTA
Installare prima i cuscinetti esterni, quindi quelli
int

Page 226 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) COMANDO A CATENA
5-70
HAS2GB3223
COMANDO A CATENA
Rimozione della la catena di trasmissione
Ordine
lavoroDenominazioneQuan-
titàInformazioni di servizio
Ruota dentata di trasmissioneFare riferimento

Page 227 of 444

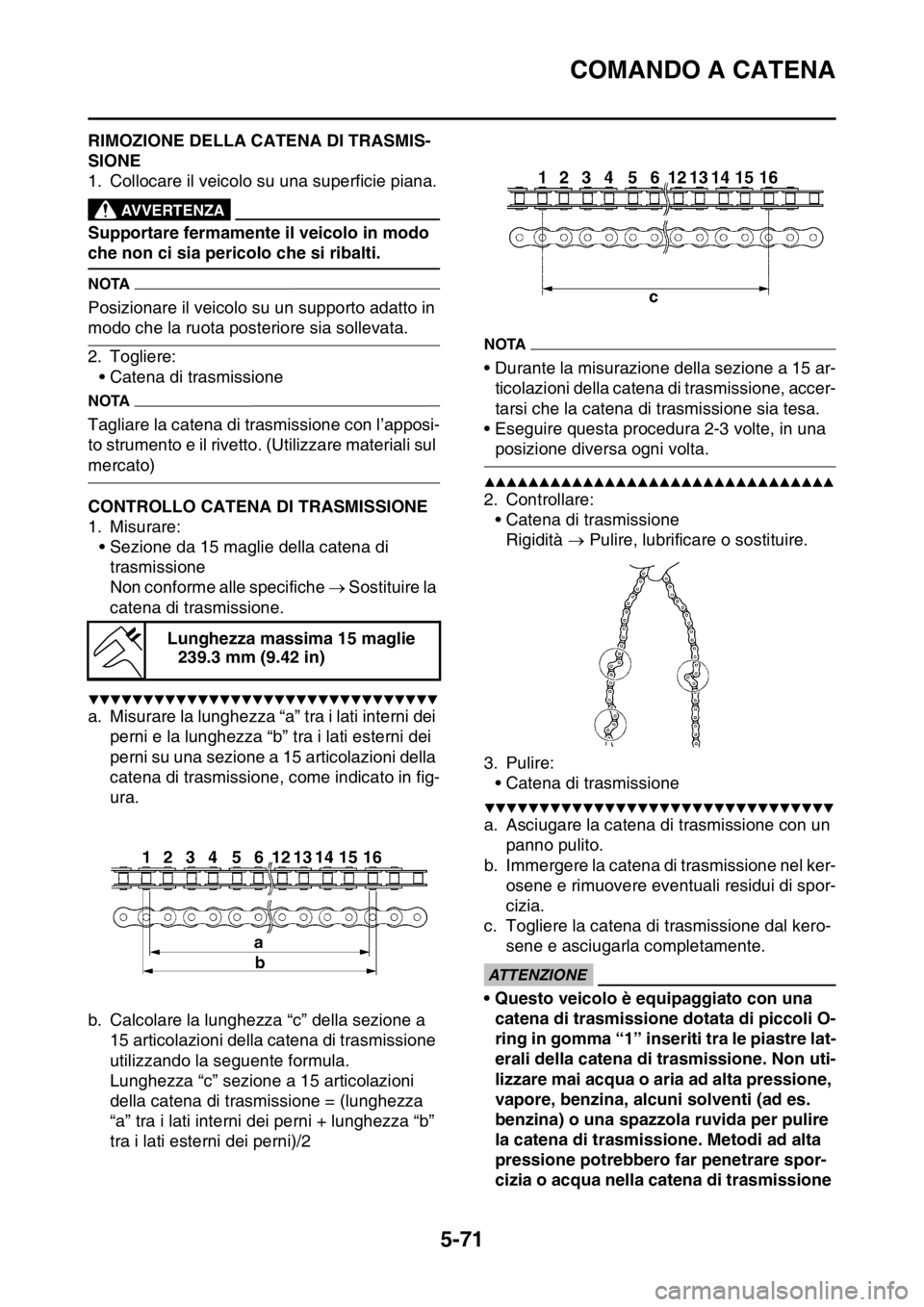

YAMAHA WR 250F 2016  Manuale duso (in Italian) COMANDO A CATENA
5-71
HAS23420RIMOZIONE DELLA CATENA DI TRASMIS-
SIONE
1. Collocare il veicolo su una superficie piana.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo

Page 228 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) COMANDO A CATENA
5-72
e i solventi deteriorano gli O-ring. Anche
una spazzola ruvida può danneggiare gli
O-ring. Utilizzare solo kerosene per pulire
la catena di trasmissione.
• Non immergere la

Page 229 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) COMANDO A CATENA
5-73
“2” e la piastra di collegamento sia com-
preso tra 1.2 e 1.4 mm (0.05–0.06 in).
b. Una volta rivettato, accertarsi che il diametro
tra i bordi “b” del perno di colleg

Page 230 of 444

YAMAHA WR 250F 2016  Manuale duso (in Italian) COMANDO A CATENA
5-74
