RUOTA ANTERIORE
5-5
HAS2GB3157RIMOZIONE RUOTA ANTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Ruota anteriore
HAS2GB3158CONTROLLO DELLA RUOTA ANTERIORE
1. Controllare:
• Asse della ruota anteriore
Fare rotolare l'asse della ruota anteriore su
una superficie piana.
Deformazioni  Sostituire.
EWA
AVVERTENZA
Non tentare di raddrizzare un perno ruota
deformato.
2. Controllare:
• Pneumatico/i
• Ruota anteriore
Danni/usura  Sostituire.
Fare riferimento a “CONTROLLO DEI
PNEUMATICI” a pagina 3-40 e “CONTROL-
LO RUOTE” a pagina 3-41.
3. Controllare:
• Raggi
Deformazioni/danni  Sostituire.
Allentamento  Stringere.
Picchiettare sui raggi con un cacciavite.
NOTA
Un raggio ben stretto emette una tonalità chiara
e tintinnante; un raggio allentato emette un su-
ono sordo.
4. Serrare:
• Raggi
Fare riferimento a “CONTROLLO E SER-
RAGGIO RAGGI” a pagina 3-40.
NOTA
Dopo aver stretto i raggi, misurare il disassa-
mento della ruota.
5. Misurare:
• Disassamento radiale della ruota “a”
• Disassamento laterale della ruota “b”
Non conforme alle specifiche  Riparare/
sostituire.
6. Controllare:
•Collari
Danni/usura  Sostituire.
7. Controllare:
• Cuscinetto
La ruota anteriore gira in modo non uniforme
o è allentata  Sostituire i cuscinetti della
ruota.
• Paraolio
Danni/usura  Sostituire.
Raggi
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Limite di disassamento radiale
ruota
2.0 mm (0.08 in)
Limite di disassamento laterale
ruota
2.0 mm (0.08 in)
T R..
ab

RUOTA ANTERIORE
5-6
HAS2GB3159SMONTAGGIO DELLA RUOTA ANTERIORE
1. Togliere:
• Paraolio
• Cuscinetti
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Pulire l’esterno del mozzo della ruota ante-
riore.
b. Rimuovere i paraolio “1” con un cacciavite
per viti a testa piana.
NOTA
Per evitare di danneggiare la ruota, posizionare
un panno “2” fra il cacciavite e la superficie del-
la ruota.
c. Rimuovere i cuscinetti con un estrattore di
cuscinetti.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3160MONTAGGIO DELLA RUOTA ANTERIORE
1. Installare:
• Cuscinetto (lato sinistro) “1”
• Distanziale “2”
• Cuscinetto (lato destro) “3”• Paraolio “4”
NOTA
• Applicare il grasso a base di sapone di litio al
cuscinetto e al labbro paraolio durante l’instal-
lazione.
• Per prima cosa installare il lato sinistro del
cuscinetto.
• Installare il paraolio con i contrassegni o i nu-
meri identificativi del produttore rivolti verso
l’esterno.
ECA
ATTENZIONE
Installare il cuscinetto premendo sulla pista
esterna in parallelo.
NOTA
Utilizzare un attacco “1” con diametro cor-
rispondente alla pista esterna cuscinetto e a
quello del paraolio.
2. Installare:
• Disco freno “1”
• Bullone disco freno “2”
12
New
3
2
1
4
New
1

RUOTA ANTERIORE
5-7
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
3. Installare:
• Collare “1”
NOTA
Applicare il grasso a base di sapone di litio sul
labbro paraolio.
4. Installare:
• Sensore velocità “1”
NOTA
Applicare il grasso a base di sapone di litio sul
labbro paraolio del sensore velocità.
Assicurarsi che le due sporgenze “a” del mozzo
ruota siano ingranate con le due tacche “b” nel
sensore velocità.
HAS2GB3161INSTALLAZIONE DELLA RUOTA ANTE-
RIORE (DISCO)
1. Installare:
• Ruota anteriore
NOTA
Installare correttamente il disco freno “1” tra le
pastiglie del freno “2”.
2. Installare:
• Perno ruota anteriore “1”
NOTA
Applicare il grasso a base di sapone di litio sul
perno ruota anteriore.
3. Serrare:
• Dado perno ruota anteriore “1”
ECA
ATTENZIONE
Prima di stringere il dado dell'asse ruota an-
teriore, premere con decisione sul manu-
brio varie volte e controllare se la forcella
anteriore si alza e si abbassa agevolmente. Bullone disco freno
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
LOCTITE®
T R..
1
a
b
LS
Dado dell’asse ruota anteriore
90 Nm (9.0 m·kgf, 65 ft·lbf)
T R..

RUOTA ANTERIORE
5-8
4. Serrare:
• Bullone di fermo perno ruota anteriore “1”
Bullone di serraggio asse della
ruota anteriore
21 Nm (2.1 m·kgf, 15 ft·lbf)
1
T R..
1 1

RUOTA POSTERIORE
5-9
HAS2GB3162
RUOTA POSTERIORE
Rimozione della ruota posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
1 Dado (asse della ruota posteriore) 1
2 Asse ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1
5Collari 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 3
10 Disco freno 1
Per l’installazione, invertire la procedura di
rimozione.
(6)
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m kgf, 10 ft Ibf)T.R.
3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
50 Nm (5.0 m kgf, 36 ft Ibf)T.R.
125 Nm (12.5 m kgf, 90 ft lbf)T.R.

RUOTA POSTERIORE
5-10
HAS2GB3163RIMOZIONE DELLA RUOTA POSTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Dado perno ruota posteriore “1”
3. Allentare:
• Controdado “2”
4. Serrare:
• Bullone di regolazione “3”
5. Togliere:
• Asse ruota posteriore
• Ruota posteriore
NOTA
• Spingere la ruota posteriore in avanti e rimuo-
vere la catena di trasmissione dalla corona
della ruota posteriore.
• Non premere il pedale del freno con la ruota
posteriore rimossa.
HAS2GB3164CONTROLLO DELLA RUOTA POSTERIORE
1. Controllare:
• Asse ruota posteriore
• Ruota posteriore
• Cuscinetto
• Paraolio
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 5-5.
2. Controllare:
• Pneumatico/i
• Ruota posteriore
Danni/usura  Sostituire.
Fare riferimento a “CONTROLLO DEI
PNEUMATICI” a pagina 3-40 e “CONTROL-
LO RUOTE” a pagina 3-41.
3. Controllare:
• Raggi
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 5-5.
4. Misurare:• Disassamento radiale della ruota
• Disassamento laterale della ruota
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 5-5.
HAS2GB3165SMONTAGGIO DELLA RUOTA POSTERI-
ORE
1. Togliere:
• Paraolio
• Cuscinetto
Fare riferimento a “SMONTAGGIO DELLA
RUOTA ANTERIORE” a pagina 5-6.
HAS2GB3166CONTROLLO E SOSTITUZIONE DELLA CO-
RONA DELLA RUOTA POSTERIORE
1. Controllare:
• Corona ruota posteriore
Usura di più di 1/4 di dente “a”  Sostituire
in blocco la corona della ruota posteriore e la
ruota dentata di trasmissione.
Dente piegato  Sostituire in blocco la coro-
na della ruota posteriore e la ruota dentata di
trasmissione.
2. Sostituire:
• Corona ruota posteriore
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere i dadi autobloccanti e la corona
della ruota posteriore.
b. Pulire il mozzo della ruota posteriore con un
panno pulito, specie le superfici a contatto
con la corona.
c. Installare la nuova corona della ruota poste-
riore.
3
12
Limite di disassamento radiale
ruota
2.0 mm (0.08 in)
Limite di disassamento laterale
ruota
2.0 mm (0.08 in)
b. Corretto
1. Rullo catena di trasmissione
2. Corona della ruota posteriore

RUOTA POSTERIORE
5-11

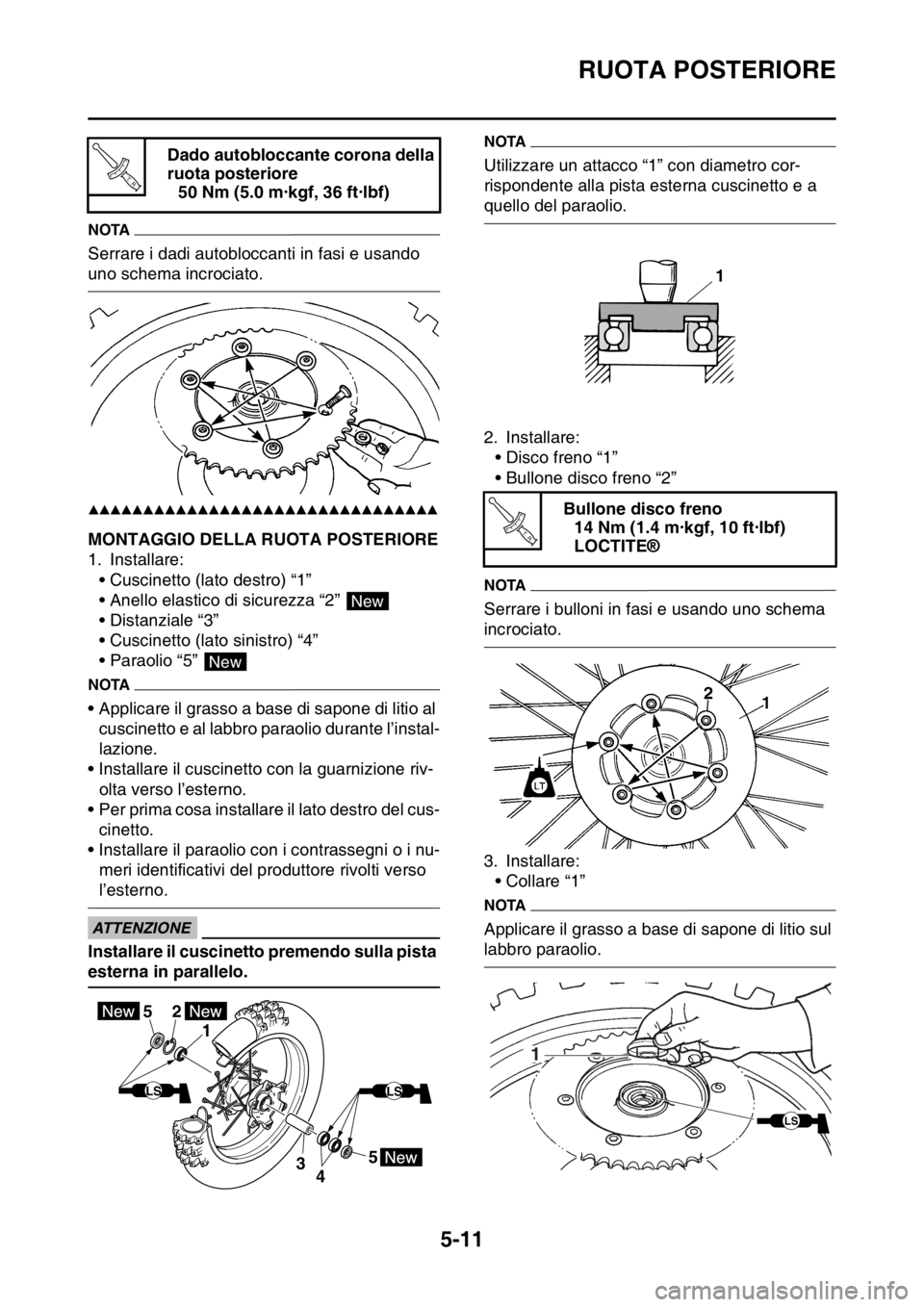

NOTA
Serrare i dadi autobloccanti in fasi e usando
uno schema incrociato.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3167MONTAGGIO DELLA RUOTA POSTERIORE
1. Installare:
• Cuscinetto (lato destro) “1”
• Anello elastico di sicurezza “2”
• Distanziale “3”
• Cuscinetto (lato sinistro) “4”
• Paraolio “5”
NOTA
• Applicare il grasso a base di sapone di litio al
cuscinetto e al labbro paraolio durante l’instal-
lazione.
• Installare il cuscinetto con la guarnizione riv-
olta verso l’esterno.
• Per prima cosa installare il lato destro del cus-
cinetto.
• Installare il paraolio con i contrassegni o i nu-
meri identificativi del produttore rivolti verso
l’esterno.
ECA
ATTENZIONE
Installare il cuscinetto premendo sulla pista
esterna in parallelo.
NOTA
Utilizzare un attacco “1” con diametro cor-
rispondente alla pista esterna cuscinetto e a
quello del paraolio.
2. Installare:
• Disco freno “1”
• Bullone disco freno “2”
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
3. Installare:
• Collare “1”
NOTA
Applicare il grasso a base di sapone di litio sul
labbro paraolio. Dado autobloccante corona della
ruota posteriore
50 Nm (5.0 m·kgf, 36 ft·lbf)
T R..
New
New
5
43 1
25
LSLS
Bullone disco freno
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
1
T R..
1
LS

RUOTA POSTERIORE
5-12

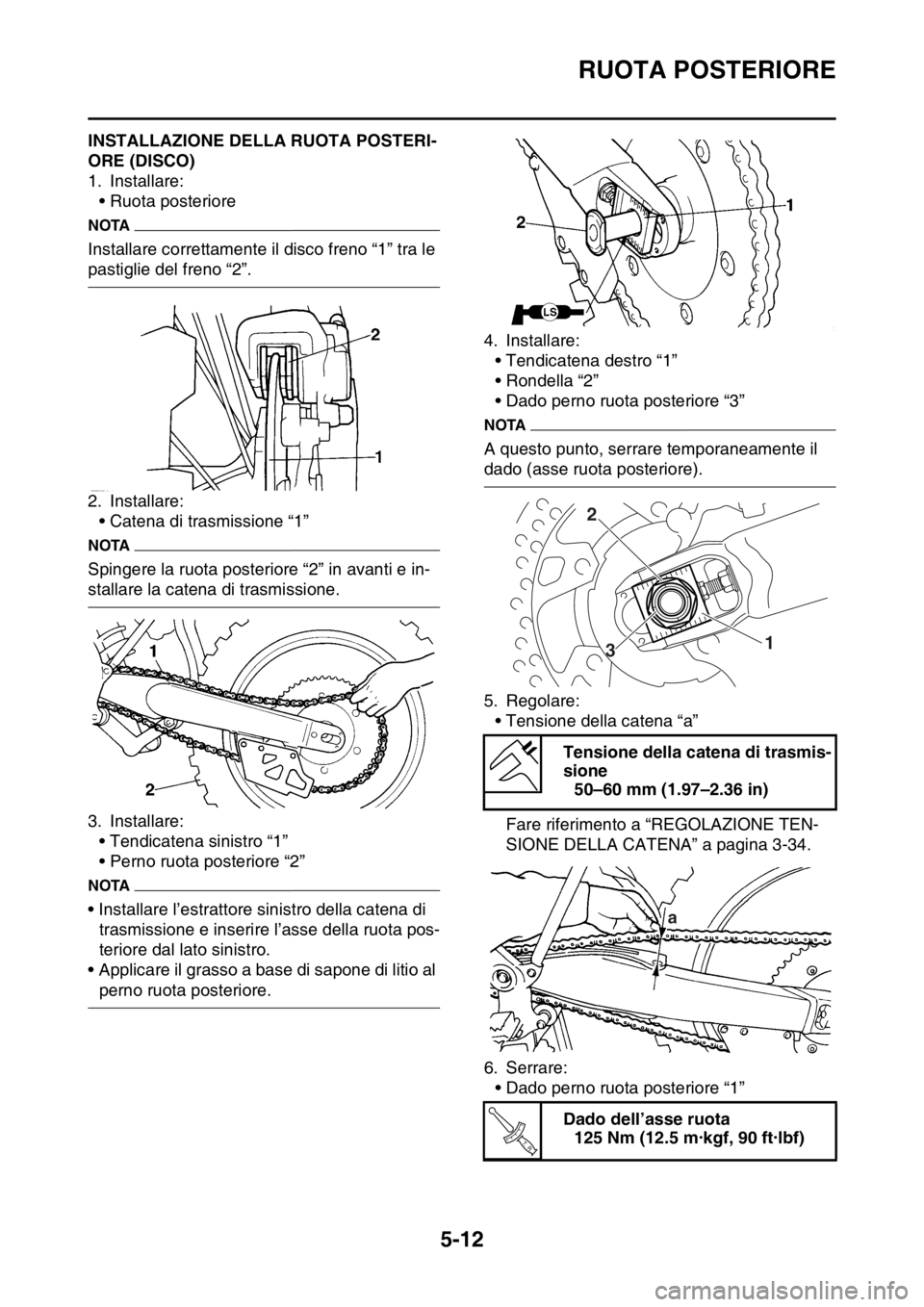

HAS2GB3168INSTALLAZIONE DELLA RUOTA POSTERI-
ORE (DISCO)
1. Installare:
• Ruota posteriore
NOTA
Installare correttamente il disco freno “1” tra le
pastiglie del freno “2”.
2. Installare:
• Catena di trasmissione “1”
NOTA
Spingere la ruota posteriore “2” in avanti e in-
stallare la catena di trasmissione.
3. Installare:
• Tendicatena sinistro “1”
• Perno ruota posteriore “2”
NOTA
• Installare l’estrattore sinistro della catena di
trasmissione e inserire l’asse della ruota pos-
teriore dal lato sinistro.
• Applicare il grasso a base di sapone di litio al
perno ruota posteriore.4. Installare:
• Tendicatena destro “1”
• Rondella “2”
• Dado perno ruota posteriore “3”
NOTA
A questo punto, serrare temporaneamente il
dado (asse ruota posteriore).
5. Regolare:
• Tensione della catena “a”
Fare riferimento a “REGOLAZIONE TEN-
SIONE DELLA CATENA” a pagina 3-34.
6. Serrare:
• Dado perno ruota posteriore “1”
Tensione della catena di trasmis-
sione
50–60 mm (1.97–2.36 in)
Dado dell’asse ruota
125 Nm (12.5 m·kgf, 90 ft·lbf)
2
1
3
a
T R..

RUOTA POSTERIORE
5-13
• Controdado “2”
Controdado
21 Nm (2.1 m·kgf, 15 ft·lbf)
T R..
1
2

FRENO ANTERIORE
5-14
HAS2GB3169
FRENO ANTERIORE
Rimozione della pinza freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
1 Bullone di giunzione 1
2 Rondelle in rame 2
3 Tubi del freno anteriore 1
4 Tappo perno pastiglia freno 1
5 Perno pastiglia freno 1
6 Pastiglie freno 2
7 Molla pastiglia freno 2
8 Gruppo pinza freno anteriore 1
9 Supporto pinza freno anteriore 1
Per l’installazione, invertire la procedura di
rimozione.
3
9
1
2
8
4
5 7
6
T.R.30 Nm (3.0 mlbf) kgf, 22 ft
T.R.23 Nm (2.3 mlbf) kgf, 17 ft
T.R.17 Nm (1.7 mlbf) kgf, 12 ft
T.R.2.5 Nm (0.25 mlbf) kgf, 1.8 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft
