YAMAHA WR 250F 2016 Manuale duso (in Italian)

FRENO ANTERIORE
5-15
Smontaggio pinza del freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Pistoncino della pinza freno 2
2Guarnizione parapolvere pistoncino della pinza
freno2
3 Guarnizione pistoncino della pinza freno 2
4 Vite di spurgo 1
Per il montaggio, invertire la procedura di
smontaggio.
12
34
S
S
BF
BFT R..
S
6 Nm (0.6 m
kgf, 4.3 ft Ibf)

FRENO ANTERIORE
5-16

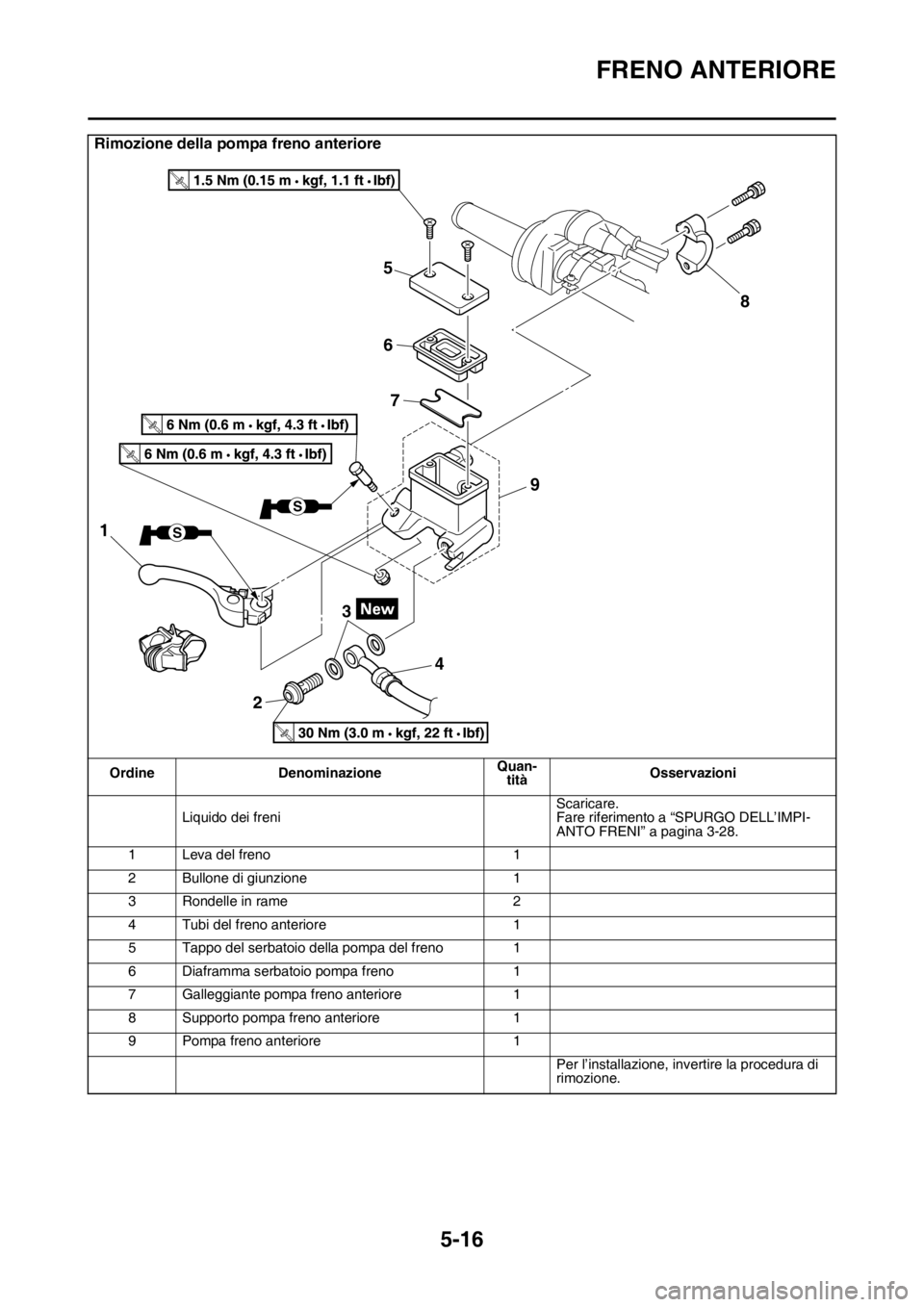

Rimozione della pompa freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
1 Leva del freno 1
2 Bullone di giunzione 1
3 Rondelle in rame 2
4 Tubi del freno anteriore 1
5 Tappo del serbatoio della pompa del freno 1
6 Diaframma serbatoio pompa freno 1
7 Galleggiante pompa freno anteriore 1
8 Supporto pompa freno anteriore 1
9 Pompa freno anteriore 1
Per l’installazione, invertire la procedura di
rimozione.
S1
23
4 5
68
9
S
7
T R..
T R..
T R..
T R..

FRENO ANTERIORE
5-17

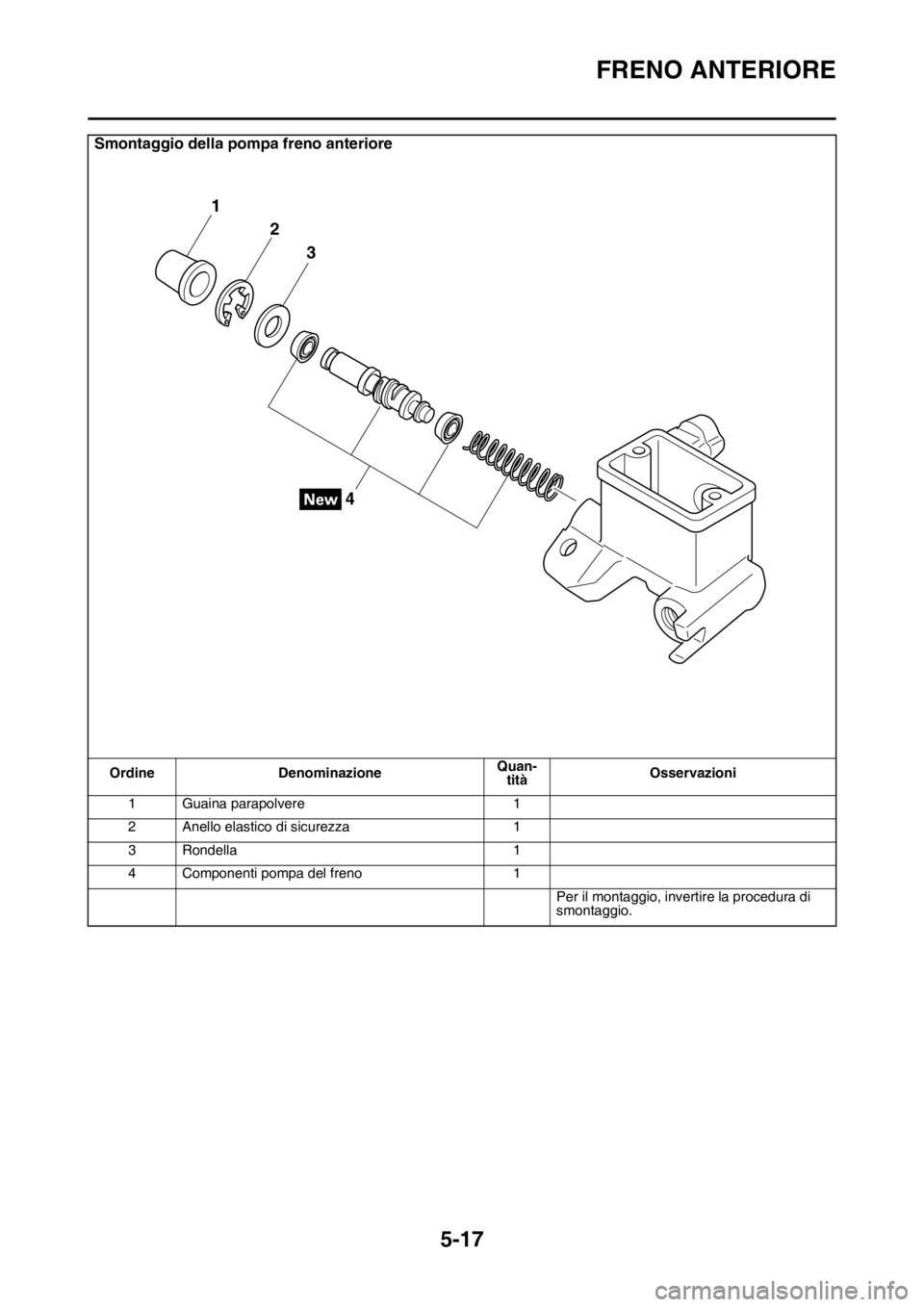

Smontaggio della pompa freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Guaina parapolvere 1
2 Anello elastico di sicurezza 1
3 Rondella 1
4 Componenti pompa del freno 1
Per il montaggio, invertire la procedura di
smontaggio.
4 1
2
3

FRENO ANTERIORE
5-18
HAS2GB3170INTRODUZIONEEWA
AVVERTENZA
Se è necessario smontare i componenti del
freno a disco, osservare le precauzioni seg-
uenti.
• Non smontare mai i componenti del freno
a meno che non sia assolutamente neces-
sario.
• Se vi sono problemi dovuti ai collegamenti
sull'impianto freni idraulico, effettuare le
seguenti operazioni.
Smontare l'impianto dei freni, drenare il
liquido dei freni e pulirlo. Quindi aggiunge-
re una quantità adatta di liquido dei freni.
Quindi spurgare dopo il rimontaggio.
• Utilizzare solo liquido dei freni per il lavag-
gio dei componenti dei freni.
• Utilizzare liquido dei freni nuovo per pulire
i componenti dei freni.
• Pulire immediatamente il liquido dei freni
versato poiché può danneggiare le super-
fici verniciate o gli elementi in plastica.
• Manipolare il liquido dei freni con partico-
lare attenzione per evitare che venga a
contatto con gli occhi con conseguente
possibile perdita della vista.
• PRONTO SOCCORSO SE IL LIQUIDO DEI
FRENI ENTRA NEGLI OCCHI:
• Sciacquare con acqua per 15 minuti e riv-
olgersi immediatamente a un medico.
HAS2GB3171CONTROLLO DEL DISCO FRENO ANTE-
RIORE
1. Togliere:
• Ruota anteriore
Fare riferimento a “RUOTA ANTERIORE” a
pagina 5-4.
2. Controllare:
• Disco freno anteriore
Danni/grippaggio  Sostituire.
3. Misurare:
• Spessore del disco freno
Misurare lo spessore del disco del freno in
diverse posizioni.
Non conforme alle specifiche  Sostituire.4. Installare:
• Ruota anteriore
Fare riferimento a “RUOTA ANTERIORE” a
pagina 5-4.
HAS2GB3172RIMOZIONE DELLA PINZA FRENO ANTE-
RIORE
NOTA
Prima di smontare la pinza del freno, scaricare
il liquido dei freni dall’intero circuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubo del freno
NOTA
Inserire l’estremità del tubo del freno in un con-
tenitore ed estrarre il liquido dei freni.
HAS2GB3173SMONTAGGIO DELLA PINZA FRENO AN-
TERIORE
1. Togliere:
• Pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino pinza
freno “2”
• Guarnizioni pistoncino pinza freno “3”Limite spessore del disco freno
2.5 mm (0.10 in)
3
2
1

FRENO ANTERIORE
5-19
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Soffiare aria compressa nell’apertura del gi-
unto del tubo del freno per spingere il pist-
oncino fuori dalla pinza del freno.
EWA
AVVERTENZA
• Coprire il pistoncino della pinza del freno
con un panno. Fare attenzione a non subi-
re infortuni quando il pistone viene espul-
so dalla pinza del freno.
• Non provare mai a forzare l’estrazione del
pistoncino della pinza del freno.
b. Rimuovere le guarnizioni parapolvere e del
pistoncino della pinza freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3174CONTROLLO DELLA PINZA FRENO ANTE-
RIORE
1. Controllare:
• Pistoncino pinza freno “1”
Ruggine/graffi/usura  Sostituire il pistonci-
no della pinza del freno.
• Cilindretto pinza freno “2”
Graffi/usura  Sostituire il gruppo della
pinza del freno.
• Corpo pinza freno “3”
Incrinature/danni  Sostituire il gruppo della
pinza freno.
• Passaggi di mandata liquido freni
(corpo pinza freno)
Ostruzione  Pulire soffiando aria compres-
sa.
EWA
AVVERTENZA
Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
2. Controllare:
• Supporto pinza freno
Incrinatura/danni  Sostituire.
HAS2GB3175MONTAGGIO DELLA PINZA FRENO ANTE-
RIORE
EWA
AVVERTENZA
• Prima dell'installazione, pulire e lubrificare
le parti interne. Utilizzare solo liquido dei
freni nuovo per la pulizia e la lubrificazi-
one.
• Non utilizzare mai solventi nei componenti
interni dei freni poiché causano rigonfia-
menti e deformazioni delle guarnizioni dei
pistoni.
• Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
HAS2GB3176INSTALLAZIONE DEL PISTONCINO DELLA
PINZA FRENO
1. Pulire:
• Pinza freno
• Guarnizione pistoncino della pinza freno
• Guarnizione parapolvere pistoncino della
pinza freno
• Pistoncino della pinza freno
Utilizzare liquido dei freni per la pulizia.
2. Installare:
• Guarnizioni pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino pinza
freno “2”
EWA
AVVERTENZA
Utilizzare sempre guarnizioni parapolvere e
del pistoncino della pinza freno nuove.
NOTA
• Applicare il grasso siliconico sulla guarnizione
pistoncino pinza freno e sulla guarnizione
parapolvere pistoncino pinza freno.
• Inserire correttamente le guarnizioni parapol-
vere e del pistoncino della pinza freno nelle
scanalature della pinza del freno.
2
113
Liquido consigliato
DOT 4
New
New

FRENO ANTERIORE
5-20
3. Installare:
• Pistoncino pinza freno “1”
NOTA
Applicare il liquido freni sulla superficie esterna
del pistone.
ECA
ATTENZIONE
• Installare il pistone con il lato “a” rivolto
verso la pinza freno.
• Non forzare mai per inserire.
HAS2GB3177INSTALLAZIONE DELLA PINZA FRENO AN-
TERIORE
1. Installare:
• Supporto pinza freno anteriore
• Pinza freno anteriore
(temporaneamente)
• Rondelle in rame
• Tubo freno
• Bullone di raccordo
EWA
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.
ECA
ATTENZIONE
Assicurarsi che la parte del tubo “a” del
tubo freno sia a contatto con la sporgenza
“b” sulla pinza freno.
2. Installare:
• Pinza freno anteriore
• Molla pastiglia freno
• Pastiglia del freno
• Perno pastiglia freno
• Supporto del tubo flessibile del freno
Fare riferimento a “CONTROLLO DELLE
PASTIGLIE DEL FRENO ANTERIORE” a
pagina 3-30.
3. Serrare:
• Dado supporto tubo freno “1”
NOTA
Assicurarsi che il supporto tubo freno “2” sia in-
stallato con la sua estremità superiore “a” al-
lineata con la vernice “b” sul tubo freno.
4. Versare liquido dei freni nel serbatoio della
pompa del freno fino al livello specificato.
EWA
Supporto pinza freno anteriore
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
1
22
1
a
1
New
T R..
Perno pastiglia freno
17 Nm (1.7 m·kgf, 12 ft·lbf)
Dado supporto tubo freno
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Liquido consigliato
DOT 4
a
b
T R..
T R..
1 2
b
a

FRENO ANTERIORE
5-21
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Durante il rabbocco, prestare attenzione a
evitare la penetrazione di acqua nel serba-
toio del liquido dei freni. L’acqua causa
una notevole riduzione del punto di ebol-
lizione del liquido dei freni e può provo-
care l’effetto “vapor lock” (tampone di
vapore).
ECA
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
5. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
6. Controllare:
• Livello liquido freni
Riferimento di livello minimo o inferiore 
Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.
7. Controllare:
• Gioco leva freno
Fare riferimento a “REGOLAZIONE DEL
FRENO ANTERIORE” a pagina 3-29.
• Funzionamento della leva del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
HAS2GB3178RIMOZIONE DELLA POMPA FRENO ANTE-
RIORE
NOTA
Prima di rimuovere la pompa del freno ante-
riore, scaricare il liquido dei freni dall’intero cir-
cuito dei freni.
1. Togliere:• Bullone di raccordo
• Rondelle in rame
• Tubi freni
NOTA
Per drenare eventuali residui di liquido dei freni,
posizionare un contenitore sotto la pompa e
l’estremità del tubo del freno.
HAS2GB3179CONTROLLO DELLA POMPA FRENO AN-
TERIORE
1. Controllare:
• Pompa freno “1”
Danni/graffi/usura  Sostituire.
• Passaggi di mandata liquido freni “2”
(corpo pompa freno)
Ostruzione  Pulire soffiando aria compres-
sa.
2. Controllare:
• Componenti pompa del freno
Danni/graffi/usura  Sostituire.
3. Controllare:
• Tappo del serbatoio della pompa del freno
4. Controllare:
• Tubi del freno
Incrinature/danni/usura  Sostituire.
HAS2GB3180ASSEMBLAGGIO DELLA POMPA FRENO
ANTERIORE
EWA
AVVERTENZA
• Prima dell’installazione, tutti i componenti
interni dei freni devono essere puliti e lu-
brificati con un liquido dei freni pulito o
nuovo.
• Non utilizzare mai solventi nei componenti
interni dei freni.
1. Sciacquare il pistoncino pompa freno e il kit
pompa freno con liquido dei freni.
2. Installare:
• Coppa primaria cilindro “1”Liquido consigliato
DOT 4
1
2

FRENO ANTERIORE
5-22
• Coppa cilindro secondaria “2”
Installare sul pistone pompa freno “3”.
EWA
AVVERTENZA
Applicare liquido dei freni sulle coppe dei
cilindri e installarle come indicato. L'ori-
entamento errato durante l'installazione
causa prestazioni scarse in frenata.
3. Installare:
• Molla “1”
Installare sul pistone pompa freno “2”.
NOTA
Installare la molla con il diametro interno mi-
nore del pistoncino della pompa del freno.
4. Installare:
• Kit pompa freno “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
• Guaina parapolvere “4”
NOTA
• Prima dell'installazione applicare il liquido dei
freni al kit della pompa del freno.• Utilizzare pinze apposite per anelli elastici di
sicurezza per installarli.
HAS2GB3181INSTALLAZIONE POMPA FRENO ANTE-
RIORE
1. Installare:
• Pompa freno “1”
NOTA
• Installare il supporto pompa freno anteriore
con il riferimento “UP” rivolto verso l’alto.
• Serrare prima il bullone superiore, quindi il
bullone inferiore.
2. Installare:
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo.
ECA
ATTENZIONE
Durante l’installazione, portare il tubo freno
a contatto con la sporgenza “a” della pom-
1 2
3
1 2
3
New
New
Bullone supporto pompa freno
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
1
New
T R..

FRENO ANTERIORE
5-23
pa freno e far sì che la parte piegata “b” sia
rivolta verso il basso.
NOTA
Ruotare il manubrio a sinistra e a destra per
verificare che il tubo flessibile del freno non en-
tri a contatto con altre parti (ad es. cablaggio
elettrico, cavi). Regolare se necessario.
3. Versare liquido dei freni nel serbatoio della
pompa del freno fino al livello specificato.
EWA
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Durante il rabbocco, impedire all’acqua di
penetrare nel serbatorio della pompa del
freno. L’acqua causa una notevole riduzi-
one del punto di ebollizione del liquido dei
freni e può provocare l’effetto “vapor lock”
(tampone di vapore).
ECA
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
4. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
5. Controllare:• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-34.
6. Controllare:
• Gioco leva freno
Fare riferimento a “REGOLAZIONE DEL
FRENO ANTERIORE” a pagina 3-29.
• Funzionamento della leva del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28. Liquido consigliato
DOT 4
a

FRENO POSTERIORE
5-24
HAS2GB3182
FRENO POSTERIORE
Rimozione della pinza del freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-28.
1Protezione 1
2 Bullone di giunzione 1
3 Rondelle in rame 2
4 Tubo flessibile del freno posteriore 1
5 Tappo perno pastiglia freno 1
6 Perno pastiglia freno 1
7 Gruppo pastiglia freno posteriore 2
8 Supporto pinza freno posteriore 1
9 Molle pastiglia freno 2
10 Riparo disco freno posteriore 1
11 Gruppo pinza freno posteriore 1
Per l’installazione, invertire la procedura di
rimozione.
2
3
4 11
56
79
1
8
9 10
2.5 Nm (0.25 m•kgf, 1.8 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
17 Nm (1.7 m•kgf, 12 ft•Ibf)T.R.
30 Nm (3.0 m•kgf, 22 ft•Ibf)T.R.
New
S
7 Nm (0.7 m•kgf, 5.1 ft•Ibf)T.R.
