YAMAHA WR 400F 2000 Notices Demploi (in French)

4 - 79
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTRENNEN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE UND SCHALT-
WELLE”.
Segment
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (40 mm) 3
4 Schraube (50 mm) 4
5 Schraube (60 mm) 2
6 Schraube (75 mm) 3
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Kurbelgehäusehälfte (rechts) 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
10 Kurbelgehäusehälfte (links) 1
12
CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter d’huile
Organisation de la dépose Ordre Nom de pièce Qté Remarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au pied Se reporter à la section “AXE DE DEMARREUR AU
PIED ET ARBRE DE SELECTEUR”.
Segment
Stator Se reporter à la section “ALTERNATEUR CDI”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (40 mm) 3
4 Boulon (50 mm) 4
5 Boulon (60 mm) 2
6 Boulon (75 mm) 3
7 Guide de flexible 1
8 Support de câble d’embrayage 1
9 Carter (droit) 1 Utiliser l’outil spécial.
Sr reporter à “POINTS DE DEPOSE”.
10 Carter (gauche) 1
12
CÁRTER Y CIGÜEÑAL
CÁRTER Y CIGÜEÑAL
Alcance de la extracción:1 Separación del cárter2 Extracción del cárter
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
SEPARACIÓN DEL CÁRTER
Preparación para la extracción Motor Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Pistón Consulte el apartado “CILINDRO Y PISTÓN”.
Compensador Consulte el apartado “COMPENSADOR”.
Conjunto del eje del pedal Consulte el apartado “EJE DEL PEDAL Y EJE DE
SELECCIÓN”.
Segmento
Estator Consulte el apartado “MAGNETO CDI”.
1 Guía de la cadena de distribución (trasera) 1
2 Cadena de distribución 1
3 Perno (40 mm) 3
4 Perno (50 mm) 4
5 Perno (60 mm) 2
6 Perno (75 mm) 3
7 Guía del tubo 1
8 Soporte del cable del embrague 1
9 Cárter (derecho) 1 Utilce la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
10 Càrter (izquierdo) 1
12

ENG
4 - 80

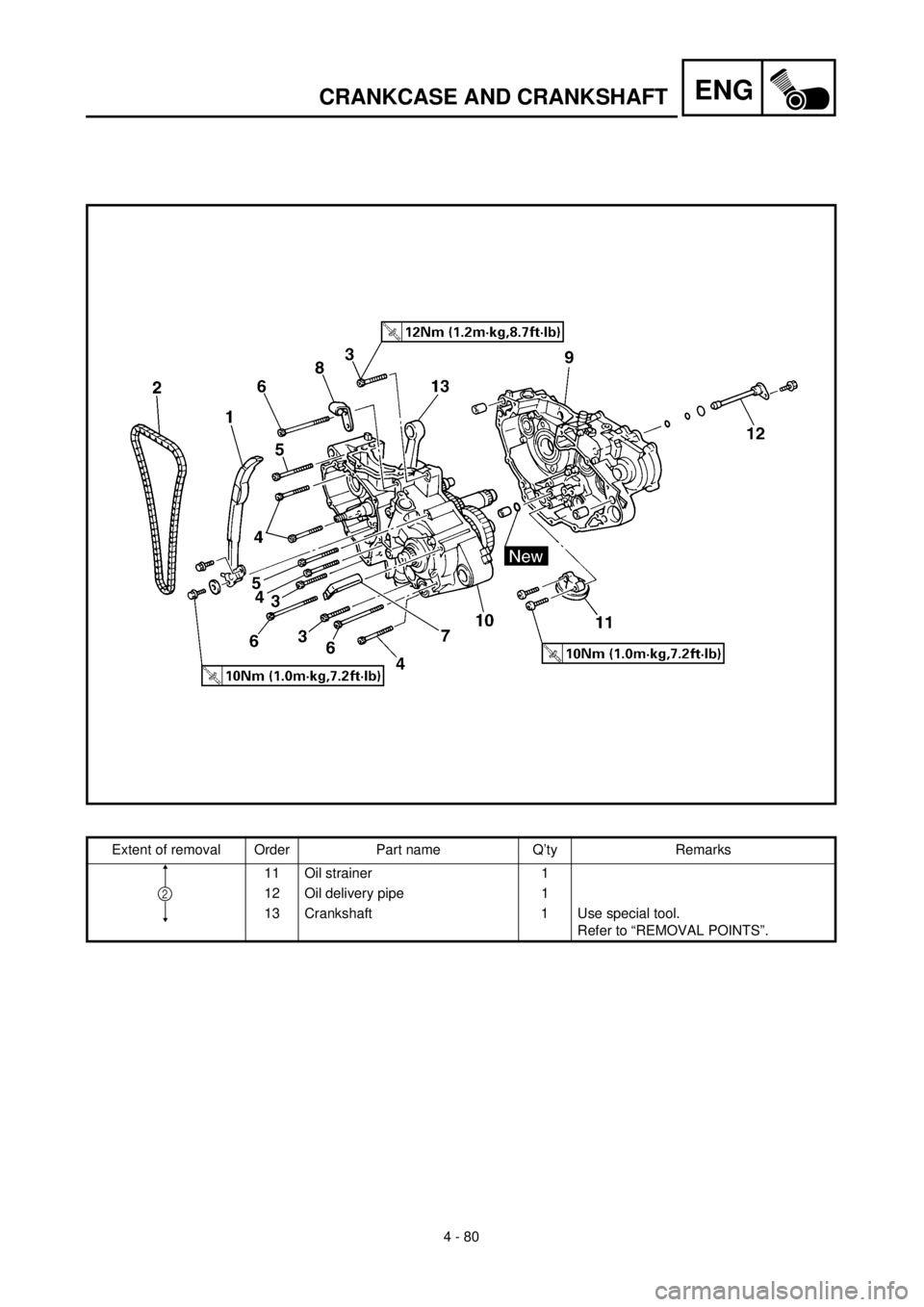

CRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
11 Oil strainer 1
12 Oil delivery pipe 1
13 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2

4 - 80
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Ölsieb 1
12 Ölzufuhrleitung 1
13 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU’.
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Carter d’huile 1
12 Tuyau d’arrivée d’huile 1
13 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE’.
2
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Filtro tamiz 1
12 Tubo de distribución del aceite 2 1
13 Cigüeñal 1 Utilce la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2

ENG
4 - 81

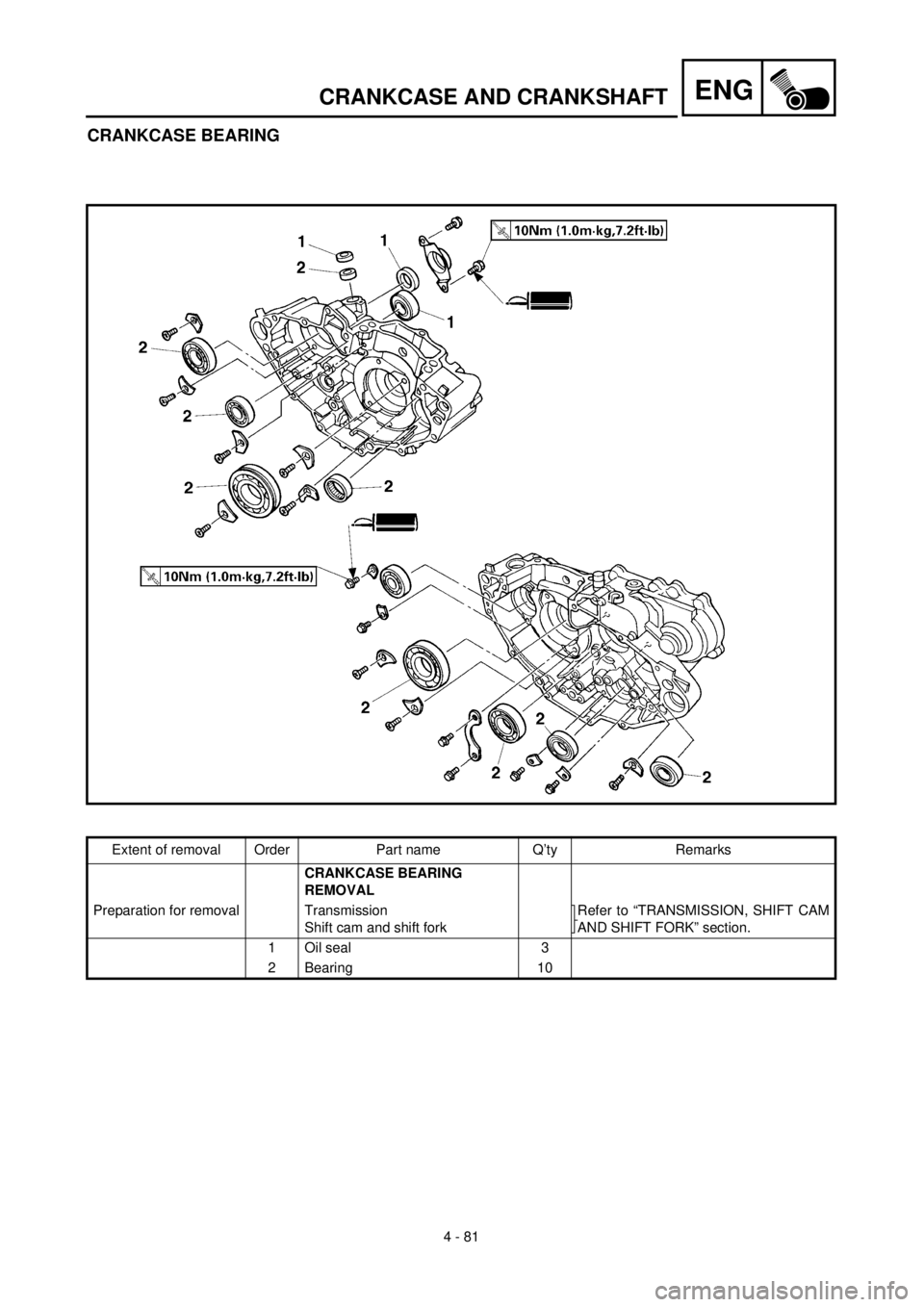

CRANKCASE BEARING
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission
Shift cam and shift fork Refer to “TRANSMISSION, SHIFT CAM
AND SHIFT FORK” section.
1 Oil seal 3
2 Bearing 10
CRANKCASE AND CRANKSHAFT

4 - 81
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
KURBELWELLENLAGER
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER DEMONTIE-
REN
Vorbereitung für den Ausbau Getriebe
Schaltwalze und SchaltgabelSiehe unter “GETRIEBE, SCHALTWALZE UND
SCHALTGABELN”.
1 Dichtring 3
2 Lager 10
ROULEMENTS DE CARTER
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DES ROULEMENTS DE CAR-
TER
Préparation à la dépose Boîte à vitesses
Tambour et fourchette de sélectionSe reporter à la section “BOITE A VITESSES ET TAM-
BOUR, FOURCHETTE DE SELECTION”.
1 Bague d’étanchéité 3
2 Roulement 10
COJINETE DEL CÁRTER
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL COJINETE DEL
CÁRTER
Preparación para la extracción Caja de cambios
Leva de selección y horquilla de selecciónConsulte el apartado “CAJA DE CAMBIOS Y LEVA DE
SELECCIÓN, HORQUILLA DE SELECCIÓN”.
1 Retén de aceite 3
2 Cojinete 10

4 - 82
ENGCRANKCASE AND CRANKSHAFT

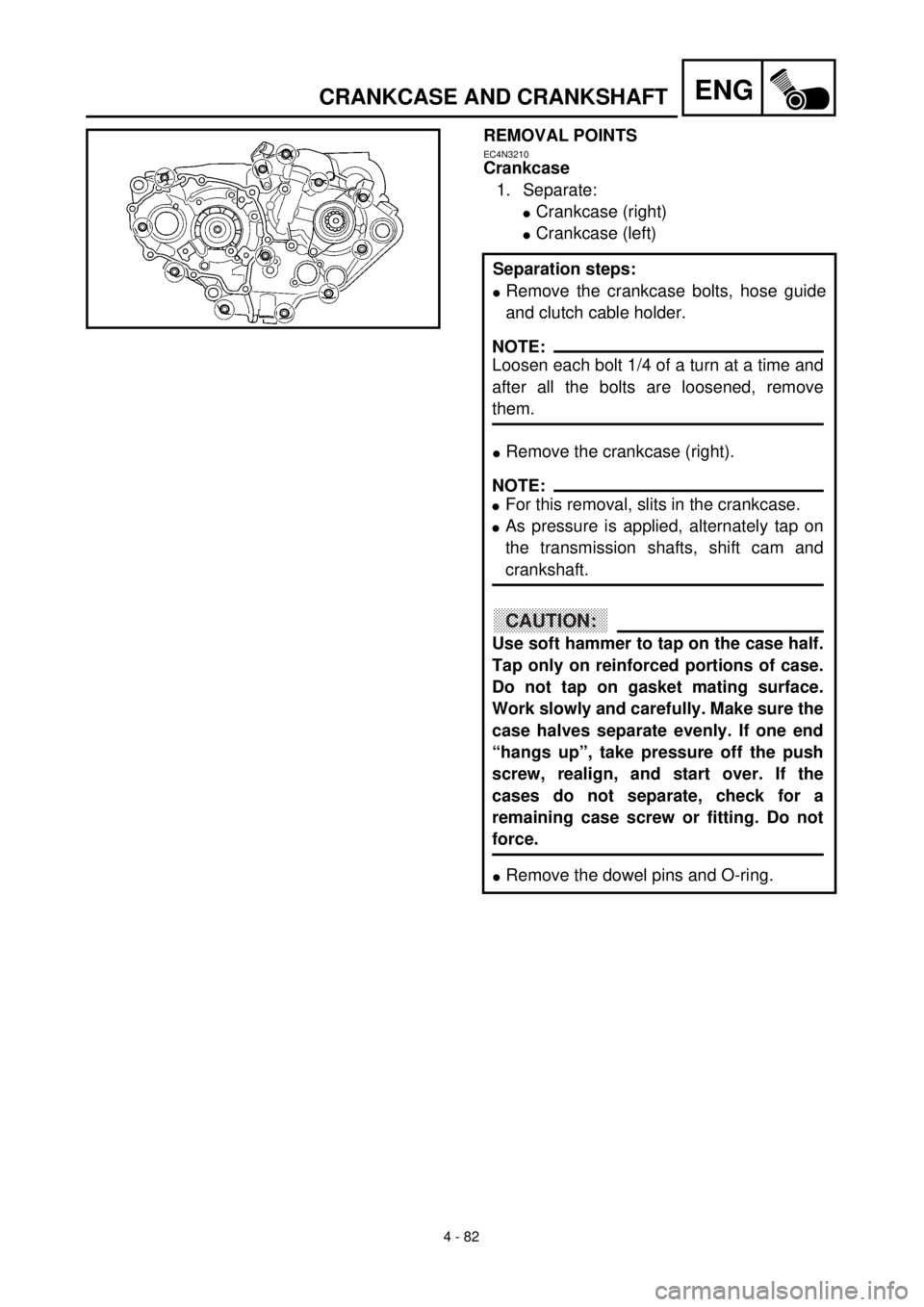

REMOVAL POINTS
EC4N3210
Crankcase
1. Separate:
lCrankcase (right)
lCrankcase (left)
Separation steps:
lRemove the crankcase bolts, hose guide
and clutch cable holder.
lRemove the crankcase (right).
lRemove the dowel pins and O-ring.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
NOTE:
lFor this removal, slits in the crankcase.
lAs pressure is applied, alternately tap on
the transmission shafts, shift cam and
crankshaft.
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.

ENG
4 - 82
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
AUSBAU
Kurbelgehäuse
1. Trennen:
lKurbelgehäusehälfte
(rechts)
lKurbelgehäusehälfte (links)
Arbeitsschritte
lKurbelgehäuse-Schrauben, Ka-
belführung und Kupplungszug-
Halterung demontieren.
lKurbelgehäusehälfte (rechts)
abnehmen.
lPaßstifte und O-Ringe demon-
tieren.
HINWEIS:
Alle Schrauben um eine Viertel-
umdrehung lockern, danach ganz
herausschrauben.
HINWEIS:
lDie Schlitze in den Kurbelge-
häusehälften dienen zur Auf-
nahme von Flachschraubendre-
hern.
lAbwechselnd leicht auf Getrie-
bewellen, Schaltnocken und
Kurbelwelle klopfen.
ACHTUNG:
Nur mit einem Gummihammer
auf das Kurbelgehäuse schla-
gen. Nur auf verstärkte Berei-
che des Gehäuses, niemals auf
die Paßflächen schlagen. Ruhig
und sorgfältig arbeiten. Falls
die Gehäusehälften nicht
gleichmäßig auseinanderge-
hen, diese wieder zusammen-
bringen und von vorn begin-
nen. Sicherstellen, daß alle
Schrauben demontiert sind. POINTS DE DEPOSE
Carter
1. Séparer:
lDemi-carter (droit)
lDemi-carter (gauche)
Etapes de la séparation:
lDéposer les boulons de carter, le
guide de flexible et le support de
câble d’embrayage.
lDéposer le demi-carter (droit).
lDéposer les goupilles de serrage et
la bague d’étanchéité.
N.B.:
Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.
N.B.:
lSe servir d’un tournevis et l’insérer
dans les fentes prévues sur le car-
ter.
lVeiller à tapoter alternativement
les arbres de transmission, l’arbre à
cames et le vilebrequin.
ATTENTION:
Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher le
boulon presseur, rétablir le parallé-
lisme, et recommencer. Si le carter
ne se sépare pas, vérifier si on n’a
pas oublié d’enlever un boulon ou
une vis. Il ne faut surtout pas for-
cer.PUNTOS DE EXTRACCIÓN
Cárter
1. Separar:
lCárter (derecho)
lCárter (izquierdo)
Pasos de separación:
lExtraiga los pernos del cárter, la
guía del tubo y el soporte del cable
del embrague.
lExtraiga el cárter (derecho).
lExtraiga los fijos de centraje y la
junta tórica.
NOTA:
Afloje cada perno de vuelta cada vez
y, después de haber aflojado todos los
pernos, extráigalos.
NOTA:
lPara realizar esta extracción, haga
una abertura en el cárter.
lA medida que presiona, golpee
alternativamente en los ejes de
transmisión, la leva de selección y
el árbol de levas.
PRECAUCION:
Utilice un martillo blando para gol-
pear la mitad del cárter. Golpee
únicamente en las partes reforza-
das del cárter. No golpee la superfi-
cie engranada de la junta. Trabaje
lentamente y con cuidado. Asegú-
rese de que las dos mitades del cár-
ter se separan uniformemente. Si
un extremo se “descuelga”, pre-
sione el tornillo de empuje, vuelva a
alinearlo y comience nuevamente.
Si los cárteres no se separan, com-
pruebe que no quede ningún torni-
llo o un acoplamiento. No fuerce la
separación.

4 - 83
ENG
EC4N3300
Crankshaft
1. Remove:
lCrankshaft 1
Use the crankcase separating tool 2
and crankcase separating bolt 3.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankcase separating tool:
YU-01135-A/90890-01135
Crankcase separating bolt:
YM-01305/90890-01305
EC4N3401
Crankshaft bearing
1. Remove:
lBearing stopper
lBearing 1
NOTE:
lRemove the bearing from the crankcase by
pressing its inner race as shown in .
lIf the bearing is removed together with the
crankshaft, remove the bearing using a gen-
eral bearing puller 2 as shown in õ.
lDo not use the removed bearing.

õ
INSPECTION
Timing chain and timing chain guide
1. Inspect:
lTiming chain
Cracks/stiff ® Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
lTiming chain guide
Wear/damage ® Replace.
CRANKCASE AND CRANKSHAFT

ENG
4 - 83 Kurbelwelle
1. Demontieren:
lKurbelwelle 1
Das Kurbelgehäuse-Trenn-
werkzeug 2 und die Kurbel-
gehäuse-Trennschraube 3
verwenden.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer auszutreiben.
Kurbelgehäuse-Trenn-
werkzeug
YU-01135-A/90890-
01135
Kurbelgehäuse-Trenn-
schraube
YM-01305/90890-
01305
Kurbelwellenlager
1. Demontieren:
lLageranschlag
lLager 1
HINWEIS:
lDie Lagerpresse, wie in Abbildung
gezeigt, auf den Innenlaufring
ansetzen und das Lager aus dem
Kurbelgehäuse herauspressen.
lWenn das Lager und Kurbelwelle
zusammen ausgebaut werden,
das Lager, wie in Abbildung õ ge-
zeigt, mit einem herkömmlichen
Lagerabzieher 2 entfernen.
lDas ausgebaute Lager nicht wie-
derverwenden.
PRÜFUNG
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
lSteuerkette
Rißbildung/Schwergängig-
keit ® Steuerkette und Nok-
kenwellenrad im Satz
erneuern.
2. Kontrollieren:
lSteuerkettenschiene
Verschleiß/Beschädigung ®
Erneuern. Vilebrequin
1. Déposer:
lVilebrequin 1
Utiliser le séparateur de carter
2 et le boulon de séparateur de
carter 3.
ATTENTION:
Ne pas se servir d’un marteau pour
effectuer ce travail.
Outil de séparation de
carter:
YU-01135-A/90890-
01135
Boulon de séparation de
carter:
YM-01305/90890-
01305
Roulement du vilebrequin
1. Déposer:
lButoir de roulement
lRoulement 1
N.B.:
lDéposer le roulement du vilebrequin
en appuyant sur sa cage intérieure
comme indiqué par .
lSi le roulement est déposé en même
temps que le vilebrequin, déposer le
roulement avec un extracteur de roule-
ment ordinaire 2 comme indiqué par
õ.
lNe pas réutiliser le roulement déposé.
CONTROLE
Chaîne de distribution et guide de
chaîne de distribution.
1. Contrôler:
lChaîne de distribution
Craquelures/raideur ® Rem-
placer l’ensemble chaîne de
distribution et pignon d’arbre à
cames.
2. Contrôler:
lGuide de chaîne de distribution
Usure/endommagement ®
Remplacer.Cigüeñal
1. Extraer:
lCigüeñal 1
Utilice la herramienta de sepa-
ración del cárter 2 y el perno
de separación del cárter 3.
PRECAUCION:
No utilice un martillo para extraer el
cigüeñal.
Herramienta de separa-
ción del cárter:
YU-01135-A/90890-
01135
Perno de separación del
cárter:
YM-01305/90890-01305
Cojinete del cigüeñal
1. Extraer:
lTope del cojinete
lCojinete 1
NOTA:
lExtraiga el cojinete del cárter presio-
nando su guía interna tal y como se
indica .
lSi extrae el cojinete junto al cigüeñal,
extraiga el cojinete utilizando un
extractor de cojinetes general 2 tal y
como se indica õ.
lNo utilice el cojinete extraído.
INSPECCIÓN
Cadena de distribución y guía de la
cadena de distribución
1. Inspeccionar:
lCadena de distribución
Grietas/Rigidez ® Reempla-
zar la cadena de distribución y
el piñón del árbol de levas
como un juego.
2. Inspeccionar:
lGuía de la cadena de distribu-
ción
Desgaste/Daños ® Reempla-
zar.
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 84
ENGCRANKCASE AND CRANKSHAFT
EC4N4101
Crankcase
1. Inspect:
lContacting surface a
Scratches ® Replace.
lEngine mounting boss b, crankcase
Cracks/damage ® Replace.
2. Inspect:
lBearing
Rotate inner race with a finger.
Rough spot/seizure ® Replace.
3. Inspect:
lOil seal
Wear/damage ® Replace.
EC4N4201
Crankshaft
1. Measure:
lRun-out limit a
lSmall end free play limit b
lConnecting rod big end side clearance
c
lCrank width d
Out of specification ® Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-03097/90890-01252
Standard
Run-out
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)—
Crack
width:61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)—
