YAMAHA WR 400F 2000 Notices Demploi (in French)

ENG
4 - 84
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Kurbelgehäuse
1. Kontrollieren:
lKontaktfläche a
Riefen ® Erneuern.
lMotoraufhängungsbohrung
b (Kurbelgehäuse)
Rißbildung/Beschädigung
® Erneuern.
2. Kontrollieren:
lLager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren ® Erneuern.
3. Kontrollieren:
lDichtring
Verschleiß/Beschädigung ®
Erneuern.
Kurbelwelle
1. Messen:
lSchlaggrenze a
lPleuel-Radialspiel b
lPleuel-Axialspiel c
lKurbelwangenbreite d
Unvorschriftsmäßig ®
Erneuern.
Meßuhr und Fühlerlehre
verwenden.
Meßuhr
YU-03097/90890-
01252
Standard wert>
Schlag-
grenze0,03 mm 0,05 mm
Pleuel-
Radial-
spiel0,4–1,0 mm 2,0 mm
Pleuel-
Axial-
spiel0,15–
0,45 mm—
Kurbel-
wangen-
breite61,95–
62,00 mm—
Carter
1. Contrôler:
lSurface de contact a
Rayures ® Changer.
lBossage de montage du moteur
b, carter
Craquelures/endommagement
® Changer.
2. Contrôler:
lRoulement
Faire tourner la cage interne
avec le doigt.
Point dur/grippage ® Changer.
3. Contrôler:
lBague d’étanchéité
Usure/endommagement ®
Changer.
Vilebrequin
1. Mesurer:
lLimite de faux-rond a
lLimite de déflexion de pied de
bielle b
lJeu latéral de tête de bielle c
lLargeur de volant d
Hors spécification ® Changer.
Utiliser un comparateur à
cadran et une jauge d’épais-
seur.
Comparateur et support:
YU-03097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Déflexion
de pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)—
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Cárter
1. Inspeccionar:
lSuperficies de contacto a
Arañazos ® Reemplazar.
lBuje de montaje del motor b,
cárter
Grietas/Daños ® Reemplazar.
2. Inspeccionar:
lCojinete
Gire la pista interior con las
manos.
Superficie áspera/Agarrota-
miento ® Reemplazar.
3. Inspeccionar:
lRetén de aceite
Desgaste/Daños ® Reempla-
zar.
Cigüeñal
1. Medir:
lLímite de excentricidad a
lLímite del juego libre del pie
de biela b
lHolgura lateral de la biela de
extremo mayor c
lAnchura del cigüeñal d
Fuera de especificaciones ®
Reemplazar.
Utilice el calibre del cuadrante
y el calibre de espesores.
Calibre del cuadrante y
soporte:
YU-03097/90890-01252
Estándar
Límite de
excentri-
cidad:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Juego
libre del
pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)—
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in)—

4 - 85
ENG
Oil strainer
1. Inspect:
lOil strainer
Damage ® Replace.
Oil delivery pipe
1. Inspect:
lOil delivery pipe
Cracks/damage ® Replace.
lOil delivery pipe holes 1
Clogged ® Blow out with compressed
air.
EC4N5000
ASSEMBLY AND INSTALLATION
EC4N5300
Crankshaft bearing
1. Install:
lBearing
lBearing stopper
lScrew (bearing stopper)
To crankcase (left and right).
NOTE:
Install the bearing by pressing its outer race
parallel.
EC4N5223
Crankshaft
1. Install:
lCrankshaft 1
Use the crankshaft installing tool 2, 3,
4, 5.
For USA and CDN
õExcept for USA and CDN
Crankshaft installing tool:
Pot 2:
YU-90050/90890-01274
Bolt 3:
YU-90050/90890-01275
Adapter 4:
YU-90062/90890-01277
Spacer 5:
YM-91044/90890-04081
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

õ
CRANKCASE AND CRANKSHAFT

ENG
4 - 85
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Ölsieb
1. Kontrollieren:
lÖlsieb
Beschädigung ® Erneuern.
Ölzufuhrleitung
1. Kontrollieren:
lÖlzufuhrleitung
Rißbildung/Beschädigung
® Erneuern.
lBohrungen 1 (Ölzufuhrlei-
tung)
Verstopfung ® Mit Preßluft
ausblasen.
ZUSAMMENBAU UND MONTAGE
Kurbelwellenlager
1. Einbauen:
lLager
lLageranschlag
lSchraube (Lageranschlag)
(am Kurbelgehäuse (links
und rechts))
HINWEIS:
Das Lager durch paralleles Pressen
auf den Außenlaufring einbauen.
New
T R..10 Nm (1,0 m · kg)
Kurbelwelle
1. Montieren:
lKurbelwelle 1
Das Kurbelwellen- Einbau-
werkzeug 2, 3, 4, 5 ver-
wenden.
Nur USA und CDN
õNicht USA und CDN
Kurbelwellen-Einbau-
werkzeug
Vorrichtung 2
YU-90050/90890-
01274
Bolzen 3
YU-90050/90890-
01275
Adapter 4
YU-90062/90890-
01277
Distanzhülse 5
YM-91044/90890-
04081
Carter d’huile
1. Contrôler:
lCarter d’huile
Endommagement ® Rempla-
cer.
Tuyau d’arrivée d’huile
1. Contrôler:
lTuyau d’arrivée d’huile
Craquelures/endommagement
® Remplacer.
lOrifices 1 de tuyau d’arrivée
d’huile
Bouché ® Nettoyer à l’air
comprimé.
ASSEMBLAGE ET MONTAGE
Roulement de vilebrequin
1. Installer:
lRoulement
lButoir de roulement
lVis (butoir de roulement)
Au vilebrequin (gauche et
droite).
N.B.:
Installer le roulement en appuyant paral-
lèlement sur sa cage extérieure.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Vilebrequin
1. Monter:
lVilebrequin 1
Utiliser l’outil de montage de
vilebrequin 2, 3, 4, 5.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Outil de montage de vile-
brequin:
Pot 2:
YU-90050/90890-
01274
Boulon 3:
YU-90050/90890-
01275
Adaptateur 4:
YU-90062/90890-
01277
Entretoise 5:
YM-91044/90890-
04081
Filtro tamiz
1. Inspeccionar:
lFiltro tamiz
Daños ® Reemplazar.
Tubo de distribución del aceite
1. Inspeccionar:
lTubo de distribución del aceite
Grietas/Daños ® Reemplazar.
lOrificios del tubo de distribu-
ción del aceite 1
Obstruidos ® Soplar con aire
comprimido.
MONTAJE E INSTALACIÓN
Cojinete del cigüeñal
1. Instalar:
lCojinete
lTope del cojinete
lTornillo (tope del cojinete)
Al cárter (izquierdo y derecho).
NOTA:
Instale el cojinete presionando su guía
paralela externa.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Cigüeñal
1. Instalar:
lCigüeñal 1
Use la herramienta de instala-
ción del cigüeñal 2, 3, 4,
5.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de instala-
ción del cigüeñal:
Crisol 2:
YU-90050/90890-
01274
Perno 3:
YU-90050/90890-
01275
Adaptador 4:
YU-90062/90890-
01277
Separador 5:
YM-91044/90890-
04081

4 - 86
ENGCRANKCASE AND CRANKSHAFT
NOTE:
lHold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
lBefore installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
2. Check:
lShifter operation
lTransmission operation
Unsmooth operation ® Repair.
3. Install:
lOil strainer 1
lBolt (oil strainer) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Apply:
lSealant
On the crankcase (right) 1.
NOTE:
Clean the contacting surface of crankcase (left
and right) before applying the sealant.
Quick gasket®:
ACC-11001-05-01
Yamaha bond No. 1215:
90890-85505

ENG
4 - 86
HINWEIS:
lMit einer Hand den Pleuel im obe-
ren Totpunkt festhalten und mit der
anderen Hand die Mutter des Ein-
bauwerkzeugs drehen, bis die Kur-
belwelle am Lager ansteht.
lVor dem Einbau der Kurbelwelle,
die Kontaktflächen der Kurbelge-
häusehälften reinigen.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer eintreiben.
2. Kontrollieren:
lFunktion der Gangschaltung
lFunktion des Getriebes
lUngleichmäßiger Betrieb ®
Reparieren.
3. Montieren:
lÖlsieb 1
lSchraube (Ölsieb) 2
T R..10 Nm (1,0 m · kg)
4. Aufragen:
lDichtmittel
(auf die Kurbelgehäuse-
hälfte (rechts) 1)
HINWEIS:
Vor dem Auftragen der Dichtmasse
die Kontaktflächen der Kurbelgehäu-
sehälften (links und rechts) reinigen.
Quick Gasket®
ACC-11001-05-01
Yamaha Dichtmasse Nr.
1215
90890-85505
N.B.:
lTenir la bielle au PMH (point mort
haut) avec une main tout en tournant
l’écrou de l’outil de montage avec
l’autre. Actionner l’outil de montage
jusqu’a ce que le vilebrequin bute con-
tre le roulement.
lAvant de reposer le vilebrequin, net-
toyer la surface de contact du carter.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
2. Contrôler:
lFonctionnement du sélecteur
lFonctionnement de la boîte de
vitesses
lFonctionnement raide ® Répa-
rer.
3. Monter:
lCarter d’huila 1
lBoulon (carter d’huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Mettre:
lAgent d’étanchéité
Sur le demi-carter (droit) 1.
N.B.:
Nettoyer la surface de contact des demi-
carters (gauche et droit) avant d’appli-
quer l’agent d’étanchéité.
Quick Gasket®:
ACC-11001-05-01
Yamaha Bond 1215:
90890-85505
NOTA:
lSujete la biela en el centro muerto
superior con una mano mientras gira
la tuerca de la herramienta de instala-
ción con la otra mano. Maneje la
herramienta de instalación hasta que el
cigüeñal se pose en el cojinete.
lAntes de instalar el cigüeñal, limpie la
superficie de contacto del cárter.
PRECAUCION:
No utilice un martillo para meter el
cigüeñal.
2. Comprobar:
lFuncionamiento del selector
lFuncionamiento de la caja de
cambios
lFuncionamiento poco suave ®
Reparar.
3. Instalar:
lFiltro tamiz 1
lPerno (filtro tamiz) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Aplicar:
lUn producto sellante
En el cárter (derecho) 1.
NOTA:
Limpie las superficies de contacto del
cárter (izquierdo y derecho) antes de
aplicar el producto sellante.
Quick gasket®:
ACC-11001-05-01
Adhesivo Yamaha
N˚ 1215:
90890-85505
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

4 - 87
ENGCRANKCASE AND CRANKSHAFT
5. Install:
lDowel pin 1
lO-ring 2
lCrankcase (right)
To crankcase (left).
NOTE:
lFit the crankcase (right) onto the crankcase
(left). Tap lightly on the case with soft ham-
mer.
lWhen installing the crankcase, the connect-
ing rod should be positioned at TDC (top
dead center).
6. Tighten:
lHose guide 1
lClutch cable holder 2
lBolt (crankcase)
NOTE:
Tighten the crankcase tightening bolts in
stage, using a crisscross pattern.
7. Install:
lOil delivery pipe
lO-ring
lBolt (oil delivery pipe)
8. Install:
lTiming chain
lTiming chain guide (rear)
lPlate washer
lBolt (timing chain guide)
9. Remove:
lSealant
Forced out on the cylinder mating sur-
face.
10. Apply:
lEngine oil
To the crank pin, bearing and oil deliv-
ery hole.
11. Check:
lCrankshaft and transmission operation.
Unsmooth operation ® Repair.
New
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 87 5. Montieren:
lPaßstift 1
lO-Ring 2
lKurbelgehäusehälfte
(rechts)
(auf die Kurbelgehäuse-
hälfte (links))
HINWEIS:
lDie Kurbelgehäusehälfte (rechts)
auf die Kurbelgehäusehälfte (links)
montieren, Mit einem Gummiham-
mer leicht auf das Gehäuse klop-
fen.
lDas Pleuel muß im oberen Tot-
punkt stehen.
6. Montieren:
lKabelführung 1
lKupplungszug-Halterung 2
lSchraube (Kurbelgehäuse)
HINWEIS:
Die Kurbelgehäuse-Schrauben in
stufenweise und über Kreuz festzie-
hen.
7. Montieren:
lÖlzufuhrleitung
lO-Ring
lSchraube (Ölzufuhrleitung)
8. Montieren:
lSteuerkette
lSteuerkettenschiene (hin-
ten)
lTellerscheibe
lSchraube (Steuerketten-
schiene)
9. Entfernen:
lDichtmittel
(von der Zylinderpaßfläche
getrieben)
10. Auftragen:
lMotoröl
(auf Kurbelzapfen, Lager
und Ölzufuhrloch)
11. Kontrollieren:
lKurbelwelle und Getriebe
(Leichtgängigkeit)
Schwergängigkeit ®
Instand setzen.
New
T R..12 Nm (1,2 m · kg)
New
T R..10 Nm (1,0 m · kg)
5. Monter:
lGoujon 1
lJoint torique 2
lDemi-carter (droit)
Vers le demi-carter (gauche).
N.B.:
lFixer le demi-carter (gauche) sur le
demi-carter (droit). Taper légèrement
sur le carter à l’aide d’un maillet.
lQuand le carter est installé, la bielle
d’accouplement doit être positionnée
au PMH (point mort haut).
6. Monter:
lGuide de flexible 1
lSupport de câble d’embrayage
2
lBoulon (carter)
N.B.:
Serrer les boulons de serrage de carter
par étape en suivant un ordre entrecroisé.
7. Monter:
lTuyau d’arrivée d’huile
lJoint torique
lBoulon (tuyau d’arrivée
d’huile)
8. Monter:
lChaîne de distribution
lGuide de chaîne de distribution
(arrière)
lRondelle de plaque
lBoulon (guide de chaîne de
distribution)
9. Déposer:
lAgent d’étanchéité
Sorti sur la surface usinée du
cylindre.
10. Appliquer:
lHuile de moteur
Sur la goupille de carter, le rou-
lement et l’orifice de sortie
d’huile.
11. Contrôler:
lFonctionnement du vilebrequin
et de la transmission
Fonctionnement irrégulier ®
Réparer.
New
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Instalar:
lFijo de centraje 1
lJunta tórica 2
lCárter (derecho)
Al cárter (izquierdo).
NOTA:
lColoque el cárter (derecho) en el cár-
ter (izquierdo). Golpéelos suavemente
con un martillo de plástico.
lCuando instale el cárter, la biela debe
estar colocada en el PMS (punto
muerto superior).
6. Apretar:
lGuía del tubo 1
lSoporte del cable del embrague
2
lPerno (cárter)
NOTA:
Ajuste los pernos de apriete del cárter de
forma progresiva y entrecruzada.
7. Instalar:
lTubo de distribución aceite.
lJunta tórica
lPerno (rubo de distribución
aceite)
8. Instalar:
lCadena de transmisión
lGuía de la cadena de transmi-
sión (trasera)
lArandela plana
lPerno (guía de la cadena de
distribución)
9. Extraer:
lUn producto sellante
Ejerza fuerza sobre la superfi-
cie engranada del cilindro.
10. Aplicar:
lAceite de motor
Al bulón del cárter, al cojinete
y al orificio de distribución de
aceite.
11. Comprobar:
lFuncionamiento del cigüeñal y
de la transmisión
Funcionamiento poco suave ®
Reparar.
New
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG
4 - 88

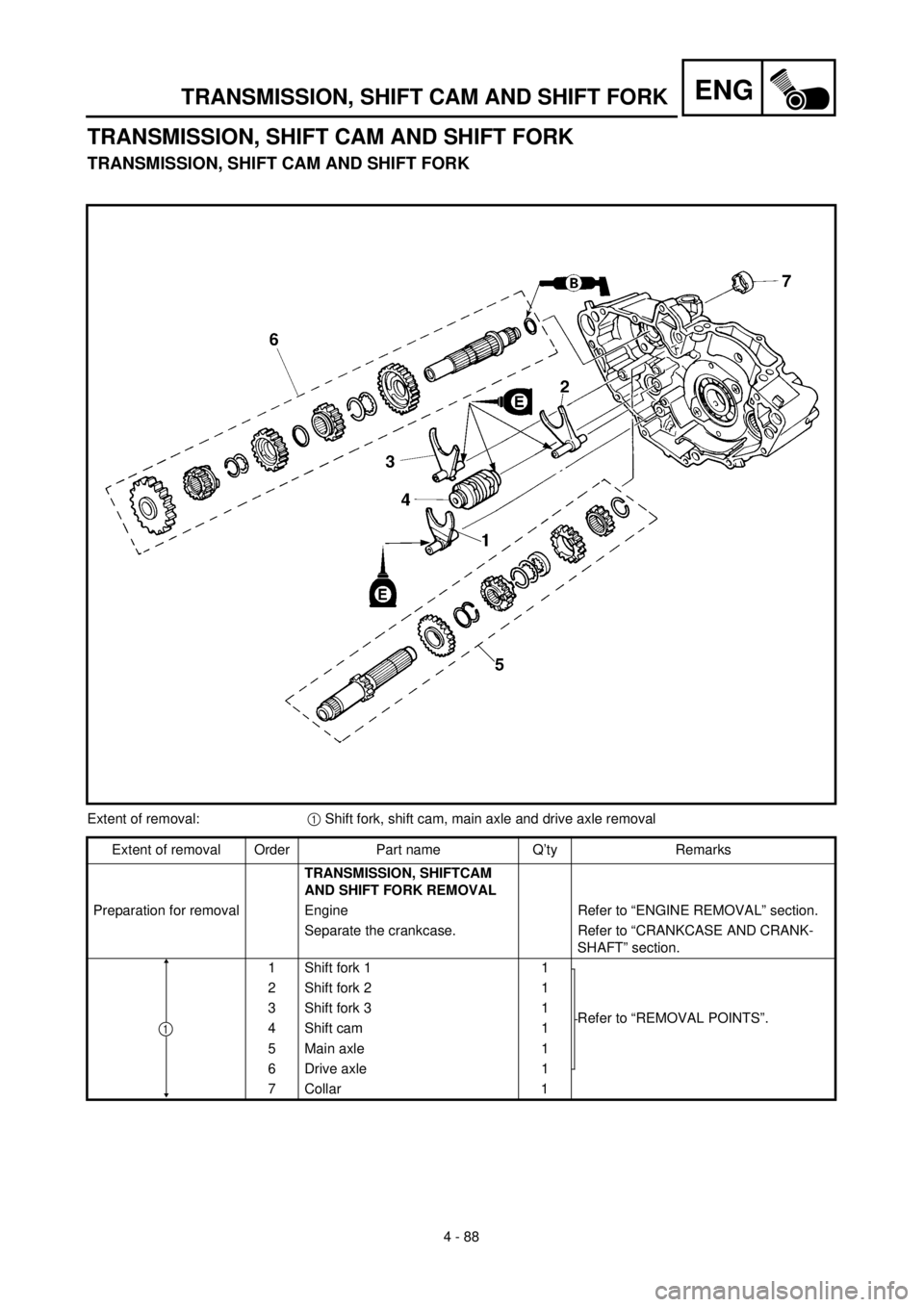

TRANSMISSION, SHIFT CAM AND SHIFT FORK
TRANSMISSION, SHIFT CAM AND SHIFT FORK
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:1 Shift fork, shift cam, main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFTCAM
AND SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE AND CRANK-
SHAFT” section.
1 Shift fork 1 1
Refer to “REMOVAL POINTS”. 2 Shift fork 2 1
3 Shift fork 3 1
4 Shift cam 1
5 Main axle 1
6 Drive axle 1
7Collar
1
1

4 - 88
ENG
BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE, SCHALTGABELN UND KURBELWELLE
Demontage-Arbeiten:1 Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontierenn
Demontage-Arbeiten1 Reihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE UND
SCHALTGABELN DEMONTIEREN
Vorbereitung für den Ausbau Motor Siehe unter “MOTOR DEMONTIEREN”.
Kurbelgehäusehälften trennen. Siehe unter “KURBELGEHÄUSE UND KURBEL-
WELLE”.
1 Schaltgabel 1 1
Siehe unter “AUSBAU”. 2 Schaltgabel 2 1
3 Schaltgabel 3 1
4 Schaltwalze 1
5 Eingangswelle 1
6 Ausgangswelle 1
7 Distanzhülse 1
1
BOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
BOITE A VITESSES, TAMBOUR, FOURCHETTE DE SELECTION ET VILEBREQUIN
Organisation de la dépose:1 Dépose de la fourchette de sélection, de l’arbre à cames, de l’axe principal et de l’axe d’entraînement
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA BOITE A VITESSES, DU
TAMBOUR ET DE LA FOURCHETTE DE
SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU MOTEUR”.
Séparer le carter. Se reporter à la section “CARTER ET VILEBREQUIN”.
1 Fourchette 1 1
Se reporter à “POINTS DE DEPOSE”. 2 Fourchette 2 1
3 Fourchette 3 1
4 Tambour 1
5 Axe principal 1
6 Axe moteur 1
7 Collerette 1
1
CAJA DE CAMBIOS, LEVA DE SELECCIÓN Y HORQUILLA DE SELECCIÓN
CAJA DE CAMBIOS, LEVA DE SELECCIÓN, HORQUILLA DE SELECCIÓN Y CIGÜEÑAL
Alcance de la extracción:1 Extracción de la horquilla de selección, la leva de selección, el eje principal y el eje conductor
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CAJA DE CAM-
BIOS, LA LEVA DE SELECCIÓN Y LA
HORQUILLA DE SELECCIÓN
Preparación para la extracción Motor Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Separe el cárter. Consulte el apartado “CÁRTER Y CIGÜEÑAL”.
1 Horquilla de selección 1 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Horquilla de selección 2 1
3 Horquilla de selección 3 1
4 Leva de selección 1
5 Eje principal 1
6 Eje conductor 1
7 Casquillo 1
1

4 - 89
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H3000

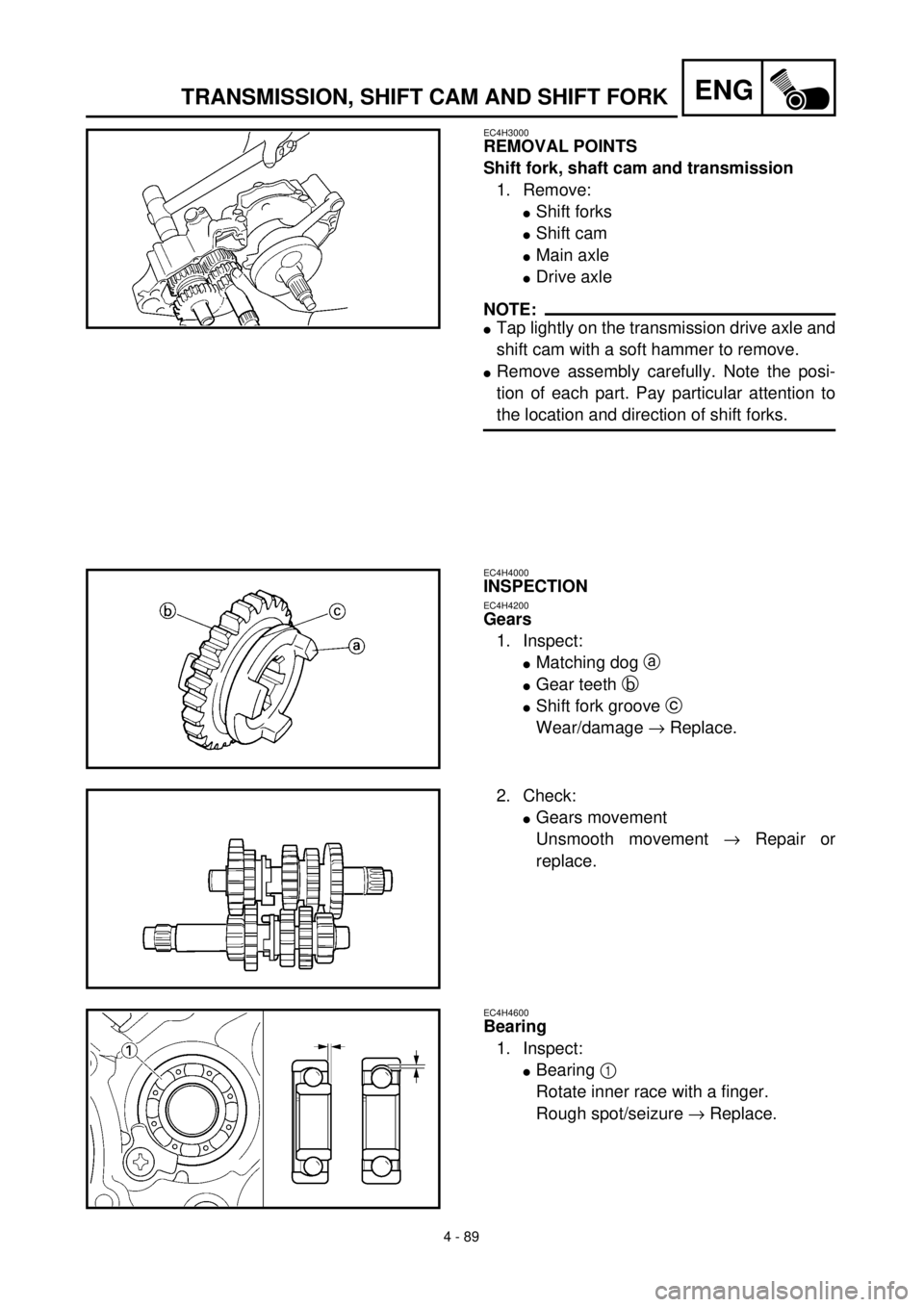

REMOVAL POINTS
Shift fork, shaft cam and transmission
1. Remove:
lShift forks
lShift cam
lMain axle
lDrive axle
NOTE:
lTap lightly on the transmission drive axle and
shift cam with a soft hammer to remove.
lRemove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
EC4H4000
INSPECTION
EC4H4200
Gears
1. Inspect:
lMatching dog a
lGear teeth b
lShift fork groove c
Wear/damage ® Replace.
2. Check:
lGears movement
Unsmooth movement ® Repair or
replace.
EC4H4600
Bearing
1. Inspect:
lBearing 1
Rotate inner race with a finger.
Rough spot/seizure ® Replace.
