YAMAHA WR 450F 2005 Owners Manual
Manufacturer: YAMAHA, Model Year: 2005, Model line: WR 450F, Model: YAMAHA WR 450F 2005Pages: 758, PDF Size: 17.3 MB
Page 101 of 758

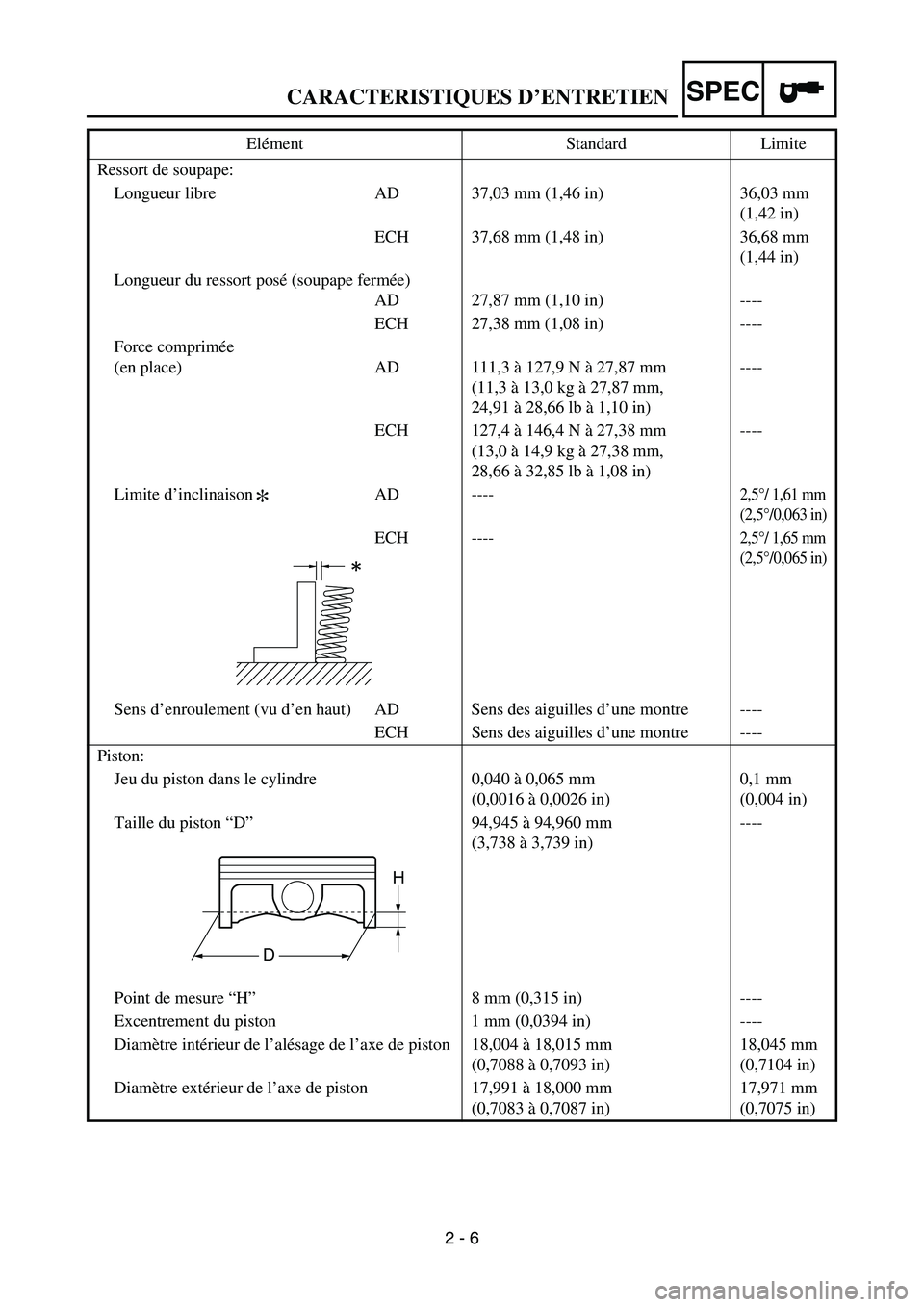

SPEC
2 - 6 Ressort de soupape:
Longueur libre AD 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
ECH 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Longueur du ressort posé (soupape fermée)
AD 27,87 mm (1,10 in) ----
ECH 27,38 mm (1,08 in) ----
Force comprimée
(en place) AD 111,3 à 127,9 N à 27,87 mm
(11,3 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)----
ECH 127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg à 27,38 mm,
28,66 à 32,85 lb à 1,08 in)----
Limite d’inclinaison AD ----
2,5°/ 1,61 mm
(2,5°/0,063 in)
ECH ----2,5°/ 1,65 mm
(2,5°/0,065 in)
Sens d’enroulement (vu d’en haut) AD Sens des aiguilles d’une montre ----
ECH Sens des aiguilles d’une montre ----
Piston:
Jeu du piston dans le cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille du piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”8 mm (0,315 in) ----
Excentrement du piston 1 mm (0,0394 in) ----
Diamètre intérieur de l’alésage de l’axe de piston 18,004 à 18,015 mm
(0,7088 à 0,7093 in)18,045 mm
(0,7104 in)
Diamètre extérieur de l’axe de piston 17,991 à 18,000 mm
(0,7083 à 0,7087 in)17,971 mm
(0,7075 in) Elément Standard Limite
*
H
D
CARACTERISTIQUES D’ENTRETIEN
Page 102 of 758
SPEC
2 - 7 Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ecartement des becs (segment monté)0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ecartement des becs (segment monté)0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ecartement des becs (segment monté)0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Balancier:
Méthode d’entraînement du balancier Pignon ----
Type d’huile pour filtre à air: Huile pour filtre à air mousse ou une
huile équivalente---- Elément Standard Limite
T
B
B
T
B
T
CARACTERISTIQUES D’ENTRETIEN
Page 103 of 758
SPEC
2 - 8 Embrayage:
Epaisseur du disque garni 2,92 à 3,08 mm
(0,115 à 0,121 in)2,8 mm
(0,110 in)
Quantité8 ----
Epaisseur du plateau de pression 1 1,9 à 2,1 mm (0,075 à 0,083 in) ----
Quantité4 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Epaisseur du plateau de pression 2 1,5 à 1,7 mm (0,059 à 0,067 in) ----
Quantité3 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’appui du plateau de
pression50,0 mm (1,97 in) 49,0 mm
(1,93 in)
Quantité6 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de guidage ----
Limite de flexion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type A rochet ----
Carburateur:
Marque d’identification 5TJ8 80 ----
Gicleur principal (M.J) N°165 ----
Gicleur principal (M.A.J)ø2,0 ----
Aiguille (J.N) NFNT ----
Echancrure (C.A) 1,5 ----
Gicleur de ralenti (P.J) N°45 ----
Gicleur d’air de ralenti (P.A.J) N°80 ----
Orifice de déversement du circuit de ralenti
(P.O)ø0,9 ----
Dérivation (B.P)ø1,0 ----
Taille du siège de soupape (V.S)ø3,8 ----
Gicleur de starter (G.S) N°65 ----
Gicleur de fuite (Acc.P) N°50 ----
Hauteur du flotteur (F.H) 8 mm (0,31 in) ----
Régime de ralenti 1.700 à 1.900 tr/min ----
Dépression à l’admission 34,3 à 40,7 kPa
(260 à 300 mmHg,
10,24 à 11,81 inHg)----
Jeu du levier de démarrage à chaud 3 à 6 mm (0,12 à 0,24 in) ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 104 of 758
SPEC
2 - 9 Système de graissage:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors “A”0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu entre rotors “B”0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu latéral 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,007 in)
Pression de réglage du clapet de dérivation 40 à 80 kPa (0,4 à 0,8 kg/cm
2,
5,69 à 11,38 psi)----
Refroidissement:
Taille du faisceau de radiateur
Largeur 117,8 mm (4,6 in) ----
Hauteur 260 mm (10,2 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,71 L (0,62 Imp qt, 0,75 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration unique ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 105 of 758
SPEC
2 - 10 Elément Standard
Tableau de lubrification:
Graissage sous pression
Barbotage
Crépine à huile
Carter d’huile
Rotor de pompe à huile 1
Rotor de pompe à huile 2
Réservoir d’huile
Filtre à huile
Bille d’arrêt
Culasse
Maneton de bielleAxe de pistonPiston
Arbre secondaireArbre primaireEngrenage de la transmission
Arbre à cames
Poussoir de soupape
CARACTERISTIQUES D’ENTRETIEN
Page 106 of 758
SPEC
2 - 11 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M6 × 1,0 2 7 0,7 5,1
M8 × 1,25 1 15 1,5 11
(boulon) M10 × 1,25 4 Se reporter à N.B..*
1
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon-capuchon du tendeur M6 × 1,0 1 7 0,7 5,1
Patin de chaîne de distribution (arrière) M6 × 1,0 2 10 1,0 7,2
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Silencieux M8 × 1,25 2 35 3,5 25
Collier à pince du silencieux M8 × 1,25 1 16 1,6 11
Protection du tube d’échappement M6 × 1,0 3 10 1,0 7,2
Pare -étincelles M5 × 0,8 4 7 0,7 5,1
Chapeau de silencieux M5 × 0,8 6 5 0,5 3,6
Fixation du joint de carburateur (côté culasse) M5 × 0,8 1 3 0,3 2,2
Fixation du joint de carburateur (côté carburateur) M4 × 0,7 1 3 0,3 2,2
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Collier à pince du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Panneau de radiateur (supérieur) M6 × 1,0 2 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Collier de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Tuyau de radiateur 1, 2 M10 × 1,0 2 10 1,0 7,2
Rotor M8 × 1,25 1 14 1,4 10
Couvercle de carter de pompe à eau M6 × 1,0 3 10 1,0 7,2
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 9 0,9 6,5
Boulon de vidange de l’huile moteur (filtre à huile) M6 × 1,0 1 10 1,0 7,2
Couvercle de filtre à huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’amenée d’huile 1 M10 × 1,25 1 20 2,0 14
M8 × 1,25 2 18 1,8 13
Tuyau d’amenée d’huile 2 M6 × 1,0 1 10 1,0 7,2
Durit d’huile M6 × 1,0 2 8 0,8 5,8
CARACTERISTIQUES D’ENTRETIEN
Page 107 of 758
SPEC
2 - 12
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
N.B.:
*1: Serrer les boulons de culasse à 30 Nm (3,0 m kg, 22 ft lb) dans l’ordre de serrage correct, déposer et
resserrer les boulons de culasse à 20 Nm (2,0 m kg, 14 ft lb) dans l’ordre de serrage correct, puis continuer
à serrer les boulons de culasse dans l’ordre correct jusqu’à obtention de l’angle de 180° spécifié. Boulon de contrôle d’huile M6 × 1,0 1 10 1,0 7,2
Collier de durit d’huile—220,21,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Couvercle de carter moteur (droit) M6 × 1,0 10 10 1,0 7,2
Couvercle de carter moteur (gauche) M6 × 1,0 9 10 1,0 7,2
Couvercle de pignon fou (démarreur) M6 × 1,0 2 10 1,0 7,2
Carter moteur M6 × 1,0 12 12 1,2 8,7
Support du câble d’embrayage M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (arrière carter moteur) M10 × 1,25 1 20 2,0 14
(carter moteur gauche) M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (cadre) M8 × 1,25 1 23 2,3 17
Crépine à huile (cadre) M14 × 1,5 1 70 7,0 50
Butoir de roulement de carter moteur M6 × 1,0 15 10 1,0 7,2
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Guide de roue à rochet M6 × 1,0 2 12 1,2 8,7
Kick M8 × 1,25 1 33 3,3 24
Vis (kick) M6 × 1,0 1 7 0,7 5,1
Embrayage du démarreur M6 × 1,0 6 16 1,6 11
Pignon menant de transmission primaire M20 × 1,0 1 110 11,0 80
Noix d’embrayage M20 × 1,0 1 75 7,5 54
Tige de pousséeM6 × 1,0 1 10 1,0 7,2
Ressort d’appui du plateau de pression M6 × 1,0 6 8 0,8 5,8
Pignon mené du balancier M14 × 1,0 1 50 5,0 36
Plaque d’équilibrage du balancier M6 × 1,0 3 10 1,0 7,2
Couronne arrière M20 × 1,0 1 75 7,5 54
Couvercle de couronne arrière M6 × 1,0 2 8 0,8 5,8
Sélecteur M6 × 1,0 1 12 1,2 8,7
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Doigt de verrouillage M6 × 1,0 1 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
CARACTERISTIQUES D’ENTRETIEN
Page 108 of 758
SPEC
2 - 13 CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche 300 mm (11,8 in)← ←
Longueur libre de ressort de fourche 460 mm (18,1 in)← ←
Raideur de ressort, standard K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)
Ressort/entretoise en option Oui← ←
Capacité d’huile 718 cm
3
(25,3 Imp oz,
24,3 US oz)715 cm3
(25,2 Imp oz,
24,2 US oz)←
Niveau d’huile 128 mm (5,04 in) 130 mm (5,12 in)←
(Du sommet du fourreau, tube plongeur
et tige d’amortissement entièrement
comprimés sans ressort.)80 à 150 mm
(3,15 à 5,91 in)← ←
Type d’huile Huile de fourche
“S1”← ←
Diamètre extérieur du tube plongeur 48 mm (1,89 in)← ←
Extrémité supérieure de la fourche Zéro mm (zéro in)← ←
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 129 mm (5,08 in)← ←
Longueur de ressort libre 260 mm (10,24 in)← ←
Longueur de raccord 248 mm (9,76 in) 253 mm (9,96 in) 247 mm (9,72 in)
(9,35 à 10,18 in)← ←
Raideur de ressort, standard K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 48,0 N/mm
(4,90 kg/mm,
274,4 lb/in)K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)
Ressort en option Oui← ←
Pression du gaz enfermé
1.000 kPa
(10 kg/cm2, 142 psi)
← ←
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm
(0,04 in)
CARACTERISTIQUES D’ENTRETIEN
Page 109 of 758
SPEC
2 - 14 Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de la jante avant 21 × 1,60/Aluminium ----
Taille/matériau de la jante arrière 18 × 2,15/Aluminium ----
Limite de voilage de la jante:
Radial ---- 2,0 mm
(0,08 in)
Latéral ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 + attache ----
Jeu de la chaîne 48 à 58 mm (1,9 à 2,3 in) ----
Longueur de la chaîne (15 maillons) ---- 239,3 mm
(9,42 in)
Frein à disque avant:
Diamètre extérieur du disque × Epais-
seur250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur du disque × Epais-
seur245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de déflexion ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(distance verticale au-dessus du som-
met du repose-pied)5 mm (0,20 in) ----
Garde du levier d’embrayage
(à l’extrémité du levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu de la poignée des gaz 3 à 5 mm (0,12 à 0,20 in) ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 110 of 758
SPEC
2 - 15
N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m kg, 27 ft lb) environ à l’aide d’une clé à ergots, puis le
desserrer d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m kg, 5,1 ft lb). Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Couronne de poignée et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Couronne de poignée et arbre de direction M24 × 1,0 1 145 14,5 105
Support du guidon (supérieur) M8 × 1,25 4 28 2,8 20
Ecrou de la colonne de direction M28 × 1,0 1 Se reporter à N.B..
Fourche et bouchon de tube de fourche M51 × 1,5 2 30 3,0 22
Fourche et valve de réglage M27 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortisse-
ment (fourche)M12 × 1,25 2 29 2,9 21
Vis de purge (fourche) et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection M6 × 1,0 6 10 1,0 7,2
Protection de fourche et support de durit de frein M6 × 1,0 2 7 0,7 5,1
Couvercle du logement de câble des gaz M5 × 0,8 2 4 0,4 2,9
Montage du support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Fixation du levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Montage du support du levier de démarrage à chaud M5 × 0,8 2 4 0,4 2,9
Fixation du levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Maître-cylindre de frein avant et support M6 × 1,0 2 9 0,9 6,5
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de durite (durit de frein avant) et support de
guide de duriteM5 × 0,8 1 4 0,4 2,9
Guide de durite (durit de frein avant) et té inférieur M6 × 1,0 1 4 0,4 2,9
Boulon de raccord de durit de frein avant (maître-cylindre)M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche M8 × 1,25 2 23 2,3 17
Etrier de frein avant et support de durit de frein M6 × 1,0 1 10 1,0 7,2
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 2 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de plaquette M10 × 1,0 2 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Montage de la pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 11 1,1 8,0
Couvercle de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
CARACTERISTIQUES D’ENTRETIEN
